1 TORRES DE ENFRIAMIENTO Y SU TRATAMIENTO QUIMICO

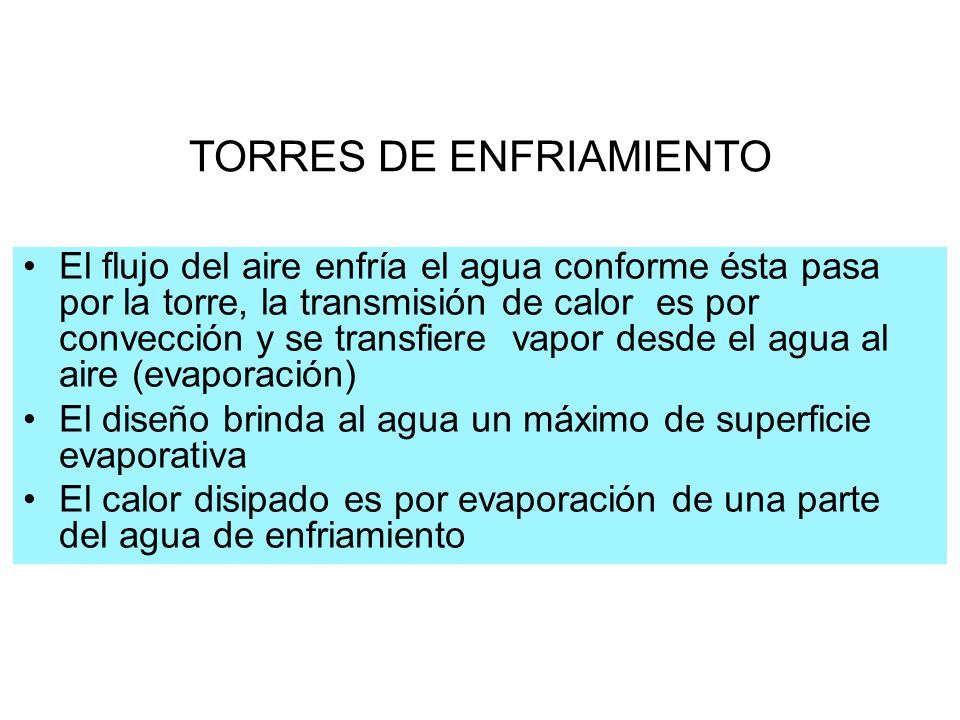

2 TORRES DE ENFRIAMIENTO El flujo del aire enfría el agua conforme ésta pasa por la torre, la transmisión de calor es por convección y se transfiere vapor desde el agua al aire (evaporación) El diseño brinda al agua un máximo de superficie evaporativa El calor disipado es por evaporación de una parte del agua de enfriamiento

3 TORRE DE ENFRIAMIENTO R M P AE

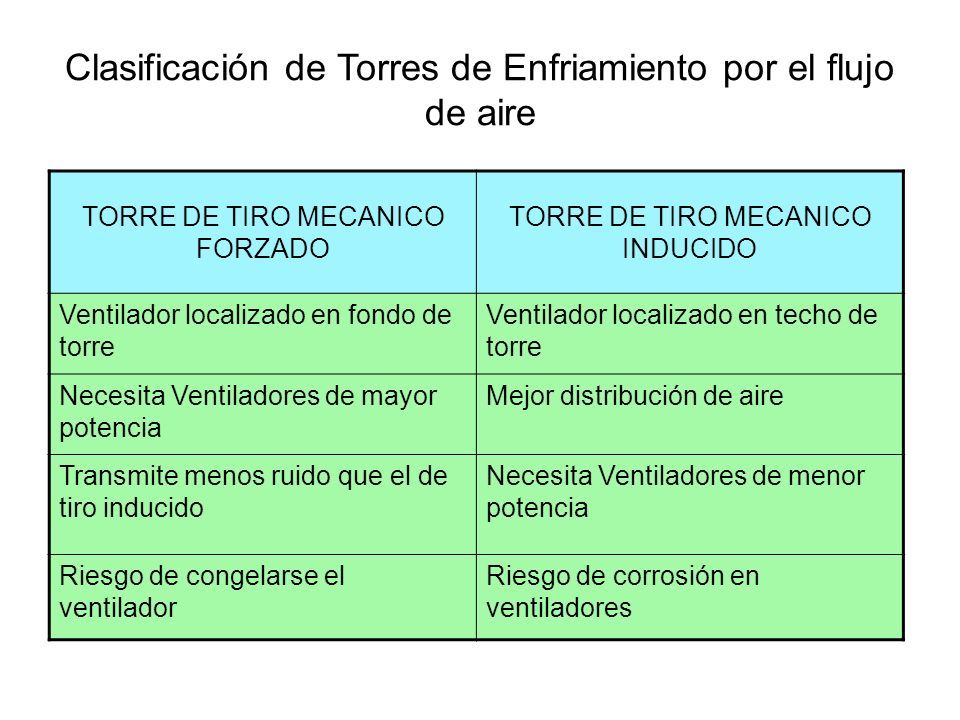

4 Clasificación de Torres de Enfriamiento por el flujo de aire TORRE DE TIRO MECANICO FORZADO TORRE DE TIRO MECANICO INDUCIDO Ventilador localizado en fondo de torre Ventilador localizado en techo de torre Necesita Ventiladores de mayor potencia Mejor distribución de aire Transmite menos ruido que el de tiro inducido Necesita Ventiladores de menor potencia Riesgo de congelarse el ventilador Riesgo de corrosión en ventiladores

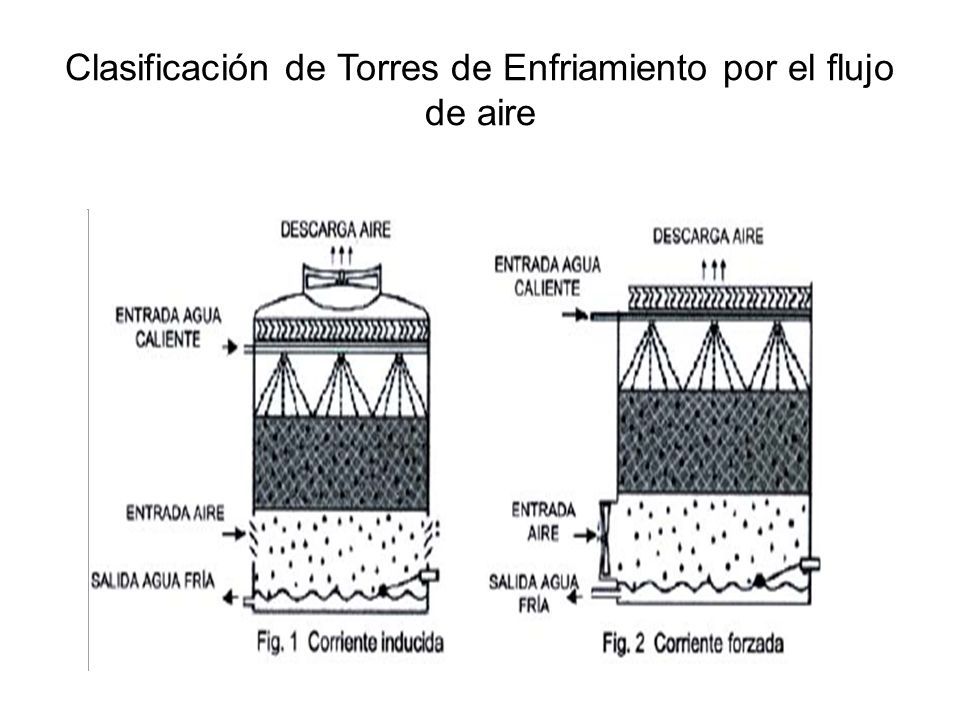

5 Clasificación de Torres de Enfriamiento por el flujo de aire

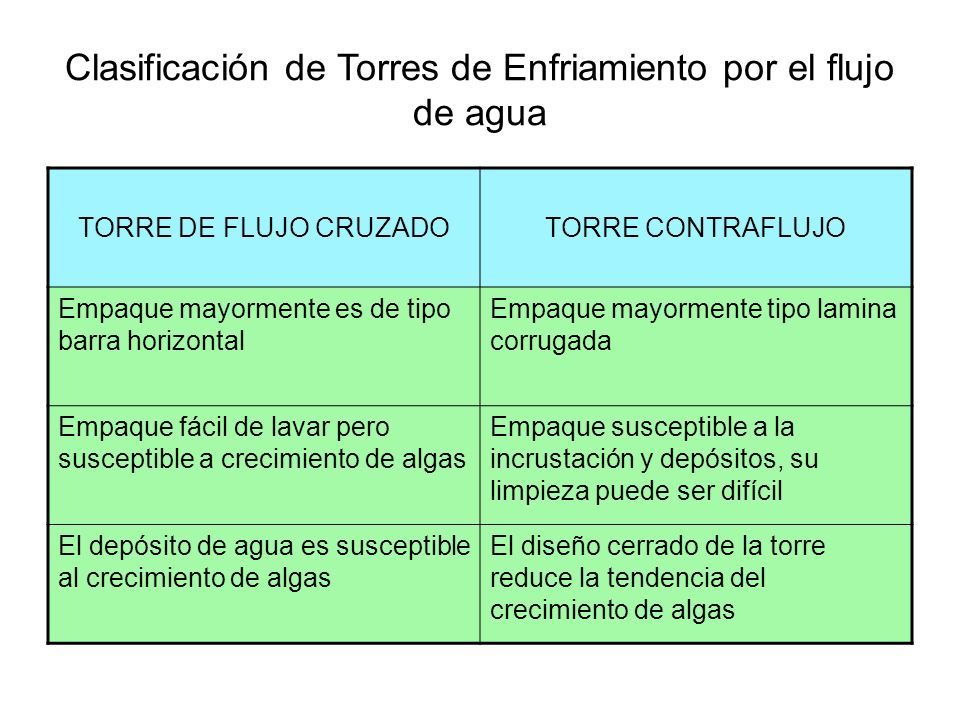

6 Clasificación de Torres de Enfriamiento por el flujo de agua TORRE DE FLUJO CRUZADOTORRE CONTRAFLUJO Empaque mayormente es de tipo barra horizontal Empaque mayormente tipo lamina corrugada Empaque fácil de lavar pero susceptible a crecimiento de algas Empaque susceptible a la incrustación y depósitos, su limpieza puede ser difícil El depósito de agua es susceptible al crecimiento de algas El diseño cerrado de la torre reduce la tendencia del crecimiento de algas

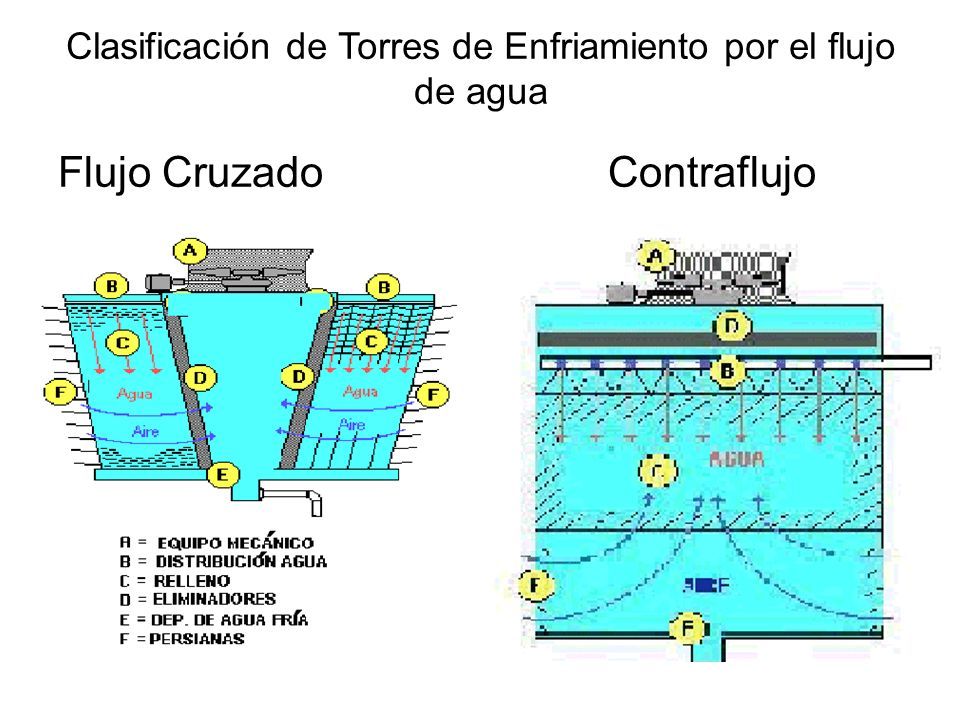

7 Flujo Cruzado Contraflujo Clasificación de Torres de Enfriamiento por el flujo de agua

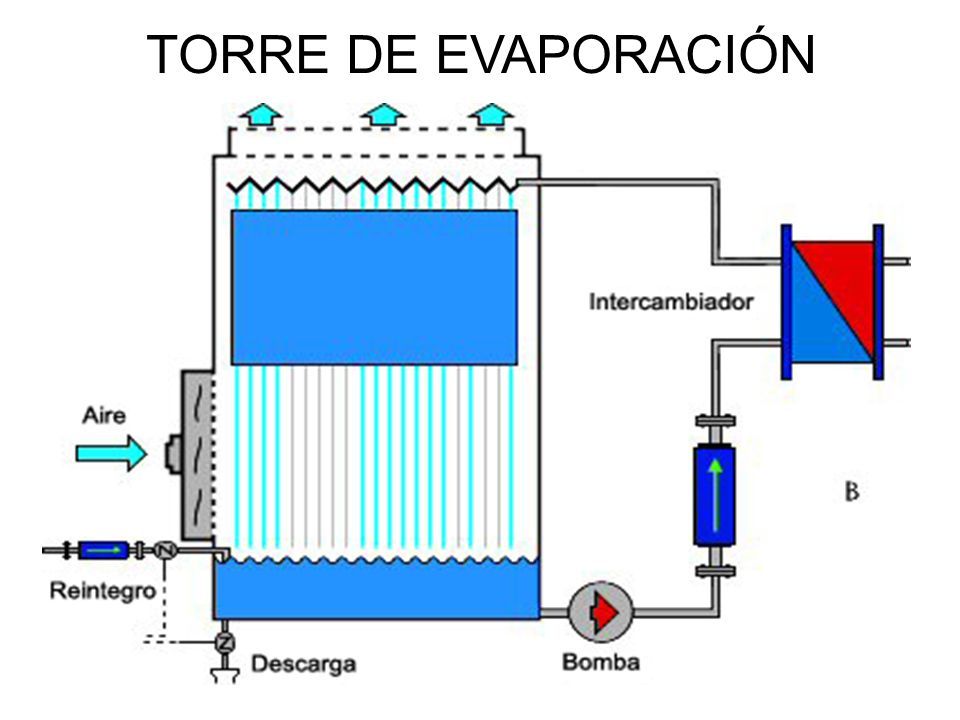

8 TORRE DE EVAPORACIÓN

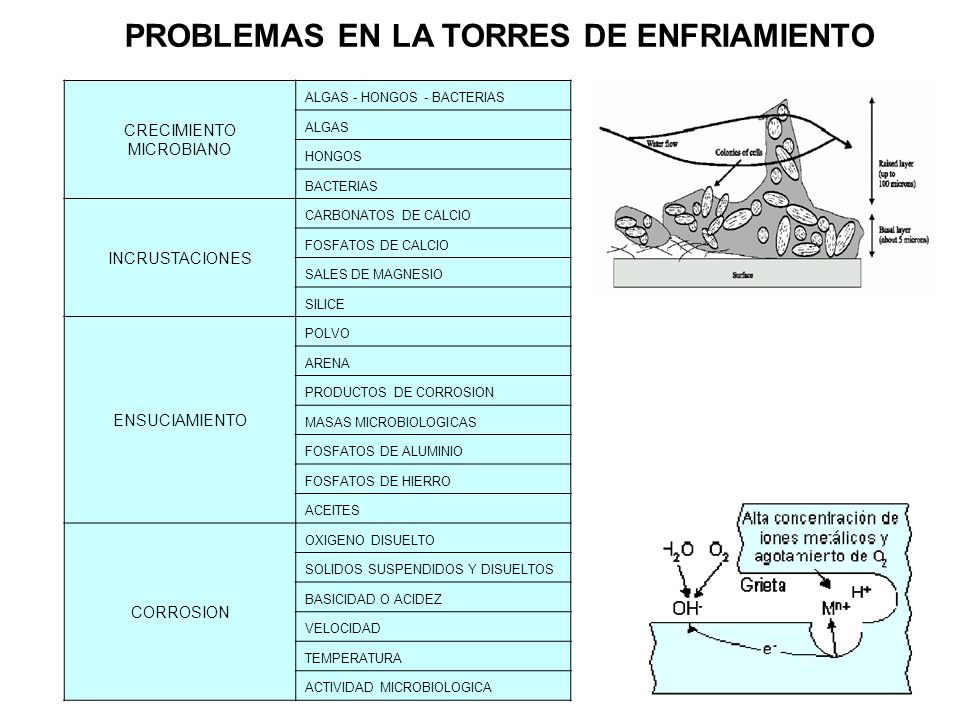

9 PROBLEMAS EN LA TORRES DE ENFRIAMIENTO CRECIMIENTO MICROBIANO ALGAS - HONGOS - BACTERIAS ALGAS HONGOS BACTERIAS INCRUSTACIONES CARBONATOS DE CALCIO FOSFATOS DE CALCIO SALES DE MAGNESIO SILICE ENSUCIAMIENTO POLVO ARENA PRODUCTOS DE CORROSION MASAS MICROBIOLOGICAS FOSFATOS DE ALUMINIO FOSFATOS DE HIERRO ACEITES CORROSION OXIGENO DISUELTO SOLIDOS SUSPENDIDOS Y DISUELTOS BASICIDAD O ACIDEZ VELOCIDAD TEMPERATURA ACTIVIDAD MICROBIOLOGICA

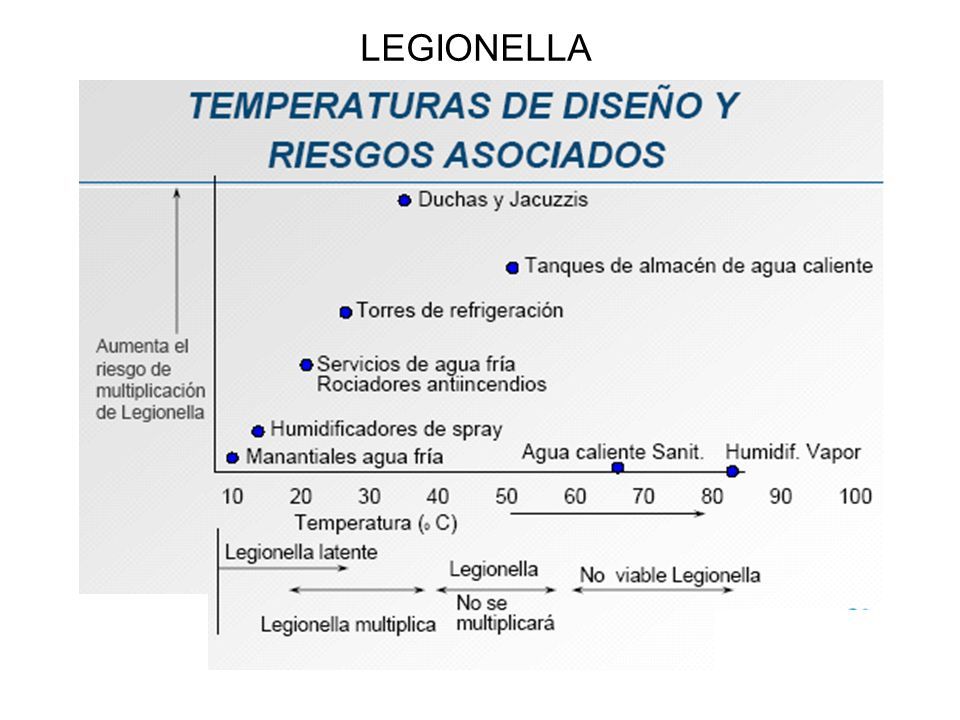

10 LEGIONELLA

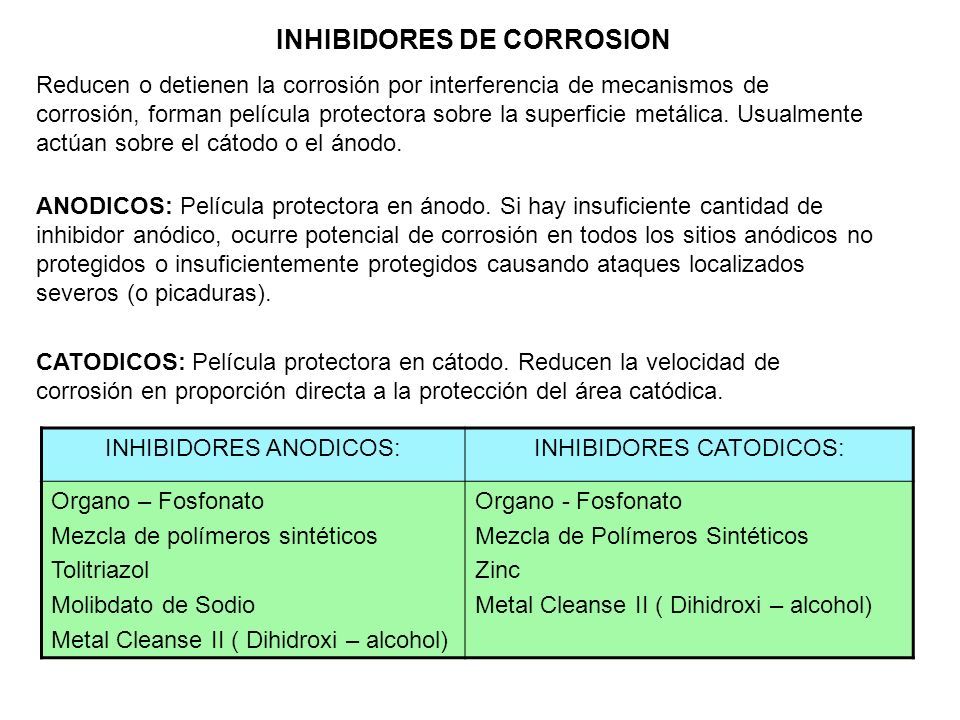

11 INHIBIDORES DE CORROSION Reducen o detienen la corrosión por interferencia de mecanismos de corrosión, forman película protectora sobre la superficie metálica. Usualmente actúan sobre el cátodo o el ánodo. ANODICOS: Película protectora en ánodo. Si hay insuficiente cantidad de inhibidor anódico, ocurre potencial de corrosión en todos los sitios anódicos no protegidos o insuficientemente protegidos causando ataques localizados severos (o picaduras). CATODICOS: Película protectora en cátodo. Reducen la velocidad de corrosión en proporción directa a la protección del área catódica. INHIBIDORES ANODICOS:INHIBIDORES CATODICOS: Organo – Fosfonato Mezcla de polímeros sintéticos Tolitriazol Molibdato de Sodio Metal Cleanse II ( Dihidroxi – alcohol) Organo - Fosfonato Mezcla de Polímeros Sintéticos Zinc Metal Cleanse II ( Dihidroxi – alcohol)

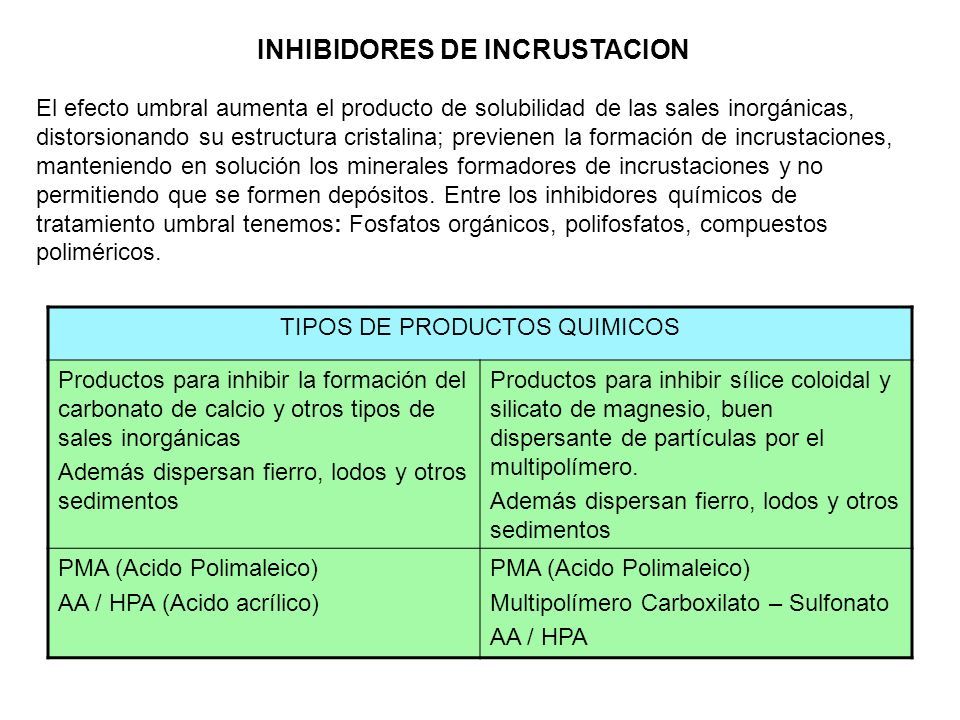

12 INHIBIDORES DE INCRUSTACION El efecto umbral aumenta el producto de solubilidad de las sales inorgánicas, distorsionando su estructura cristalina; previenen la formación de incrustaciones, manteniendo en solución los minerales formadores de incrustaciones y no permitiendo que se formen depósitos. Entre los inhibidores químicos de tratamiento umbral tenemos: Fosfatos orgánicos, polifosfatos, compuestos poliméricos. TIPOS DE PRODUCTOS QUIMICOS Productos para inhibir la formación del carbonato de calcio y otros tipos de sales inorgánicas Además dispersan fierro, lodos y otros sedimentos Productos para inhibir sílice coloidal y silicato de magnesio, buen dispersante de partículas por el multipolímero. Además dispersan fierro, lodos y otros sedimentos PMA (Acido Polimaleico) AA / HPA (Acido acrílico) PMA (Acido Polimaleico) Multipolímero Carboxilato – Sulfonato AA / HPA

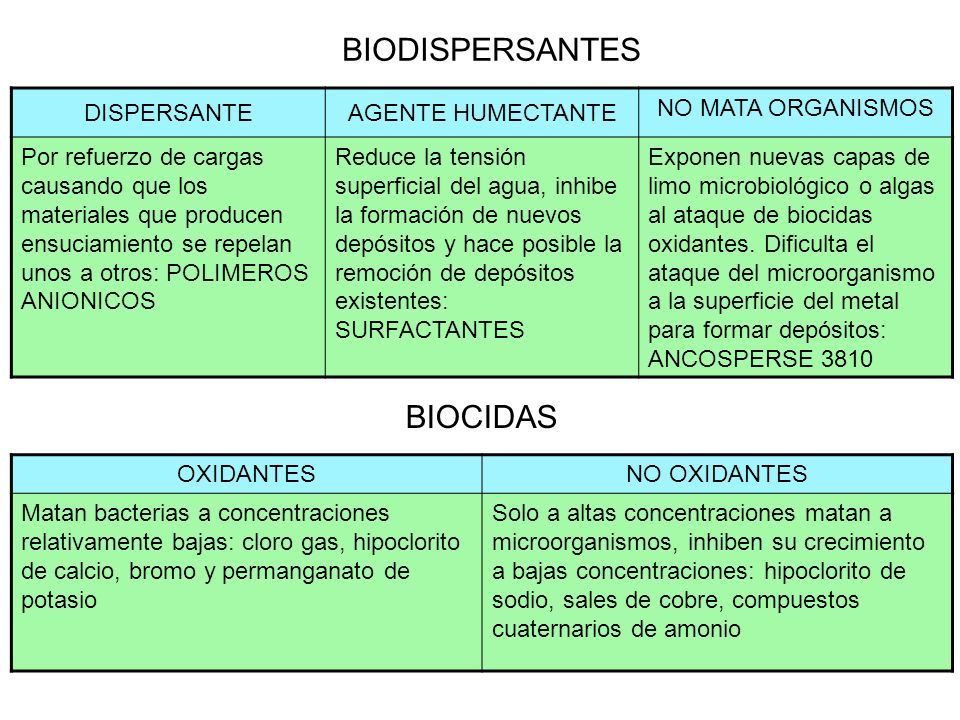

13 BIOCIDAS OXIDANTESNO OXIDANTES Matan bacterias a concentraciones relativamente bajas: cloro gas, hipoclorito de calcio, bromo y permanganato de potasio Solo a altas concentraciones matan a microorganismos, inhiben su crecimiento a bajas concentraciones: hipoclorito de sodio, sales de cobre, compuestos cuaternarios de amonio BIODISPERSANTES DISPERSANTEAGENTE HUMECTANTE NO MATA ORGANISMOS Por refuerzo de cargas causando que los materiales que producen ensuciamiento se repelan unos a otros: POLIMEROS ANIONICOS Reduce la tensión superficial del agua, inhibe la formación de nuevos depósitos y hace posible la remoción de depósitos existentes: SURFACTANTES Exponen nuevas capas de limo microbiológico o algas al ataque de biocidas oxidantes. Dificulta el ataque del microorganismo a la superficie del metal para formar depósitos: ANCOSPERSE 3810
