Descubriendo la ley de Ohm

Presentación del tema: "Descubriendo la ley de Ohm"— Transcripción de la presentación:

1 Descubriendo la ley de Ohm
NM1 Física La electricidad

2 En el laboratorio

3 Introducción Estando en el laboratorio, trabajamos con un circuito, el cual tenía una resistencia y un voltaje determinados. En esta ocasión hicimos experimentos tan solo cambiando una de las variables. Para obtener datos de nuestro experimento, usamos un multitester.

4 Introducción La variable que cambiamos en este experimento en particular fue la resistencia. Partiendo de la más pequeña, hasta la más grande. El voltaje lo dejamos constante.

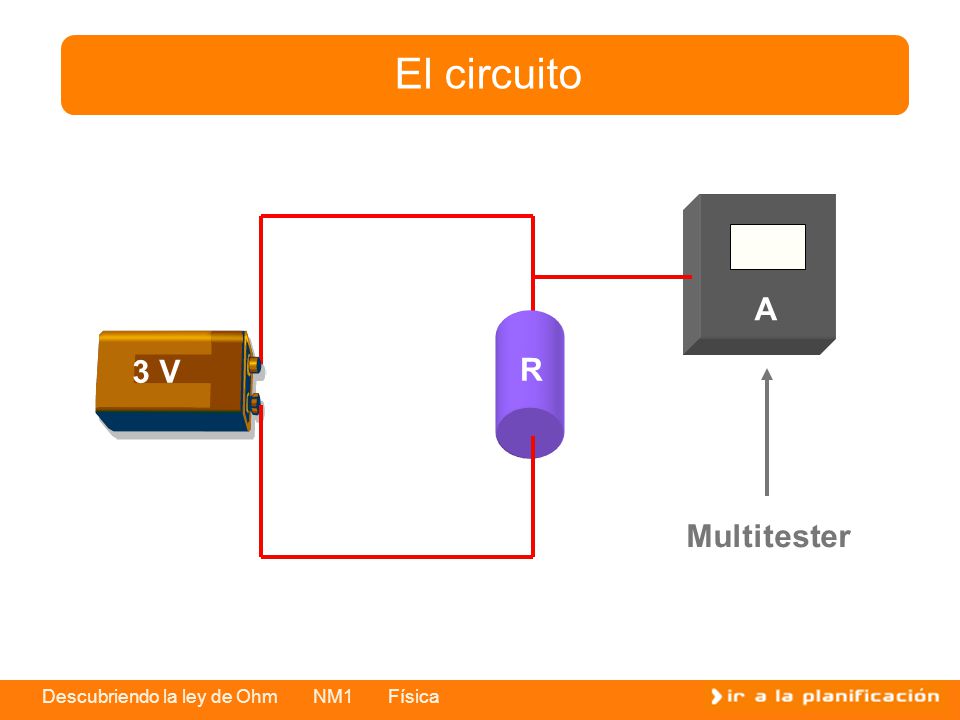

5 El circuito A R 3 V Multitester

6 El experimento

7 Fuimos cambiando las resistencias en Ω.

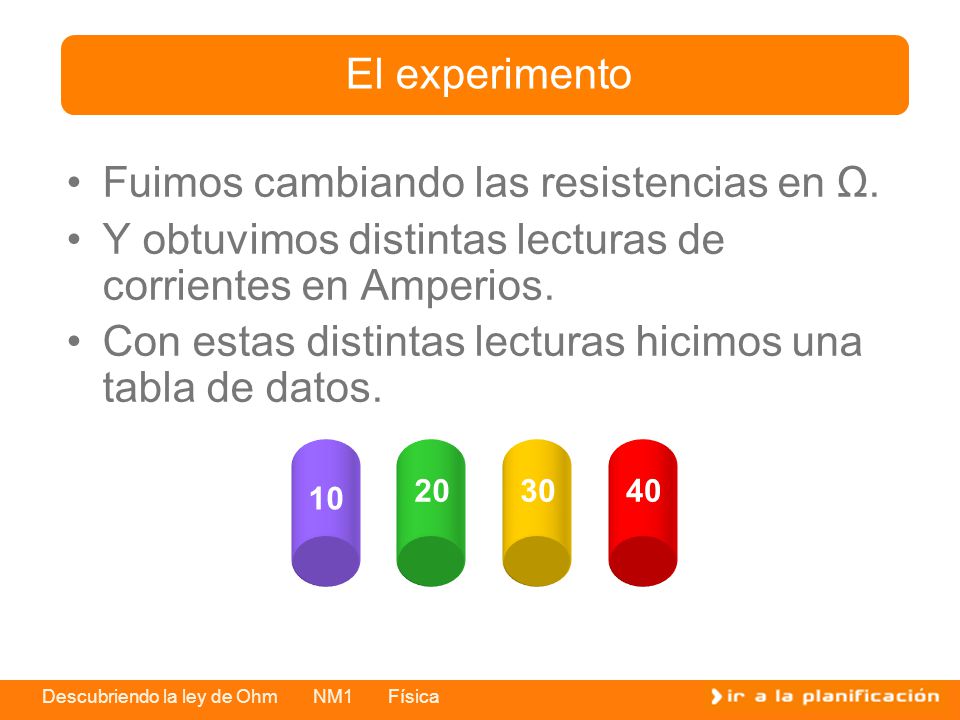

El experimento Fuimos cambiando las resistencias en Ω. Y obtuvimos distintas lecturas de corrientes en Amperios. Con estas distintas lecturas hicimos una tabla de datos. 20 30 40 10

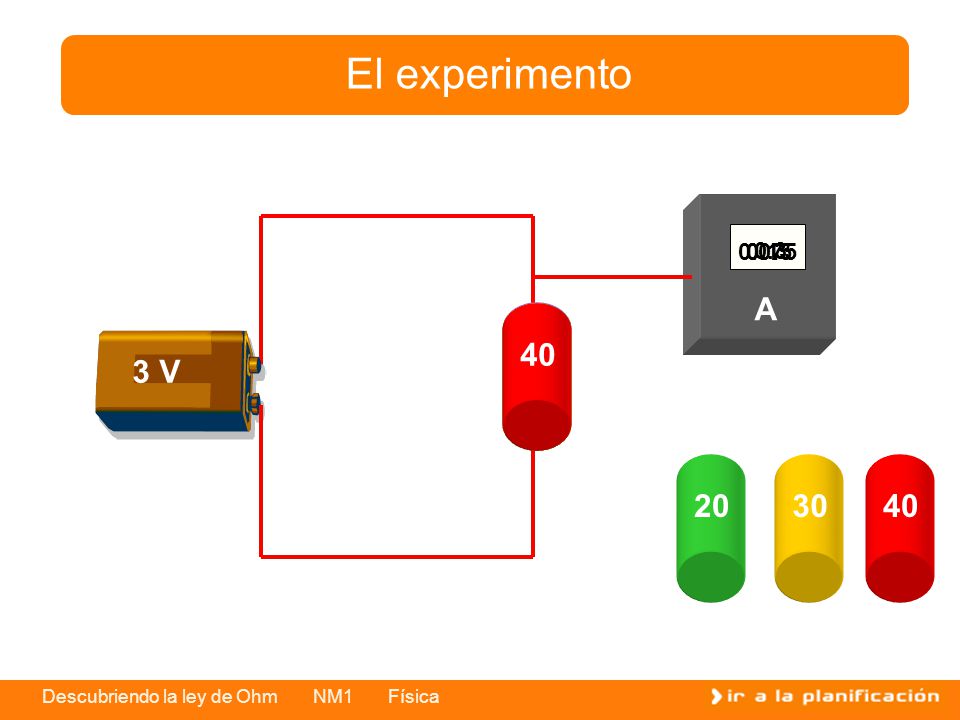

8 El experimento 3 V A 0.075 0.15 0.1 0.3 40 10 20 30 20 30 40

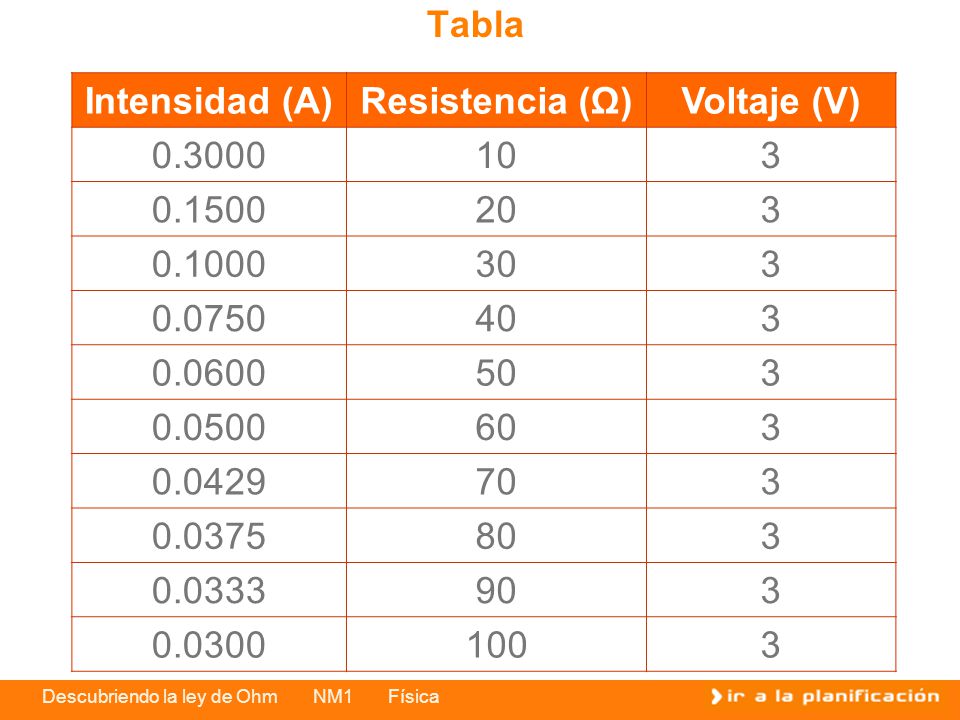

9 Tabla Intensidad (A) Resistencia (Ω) Voltaje (V) 0.3000 10 3 0.1500 20 0.1000 30 0.0750 40 0.0600 50 0.0500 60 0.0429 70 0.0375 80 0.0333 90 0.0300 100

10 I x R Resultado x 10 3 x 20 x 30 x 40 x 50 x 60 x 70 3.003 x 80 x 90 2.997 x 100 Si hacemos el producto entre la Intensidad (I) y la Resistencia (R), nos daremos cuenta de que el producto corresponde al voltaje.

11 Deduciendo la ley de Ohm

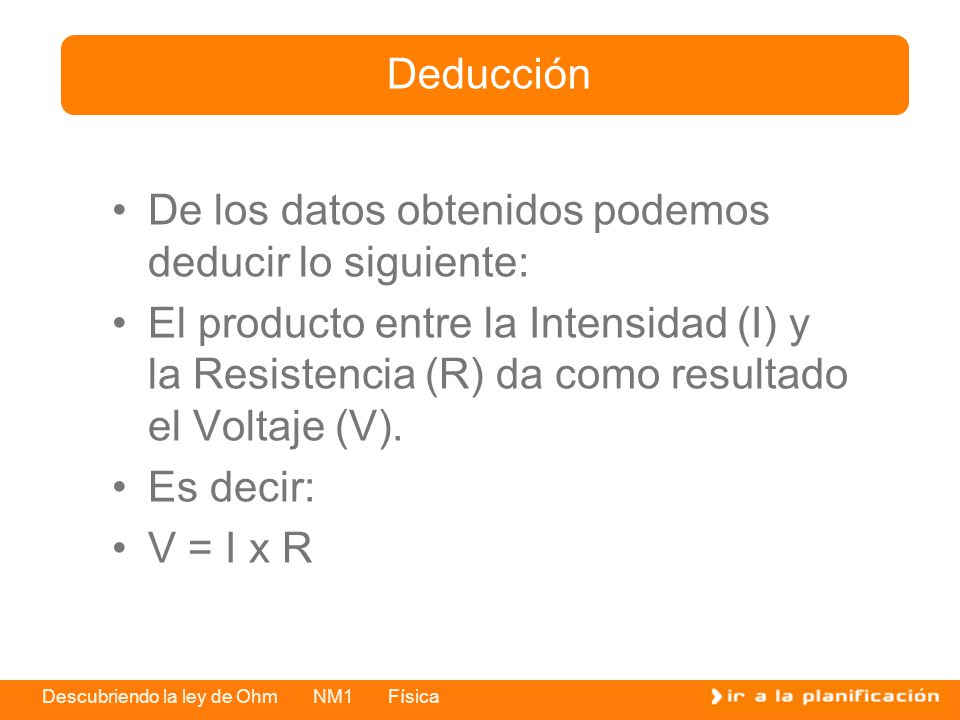

12 Deducción De los datos obtenidos podemos deducir lo siguiente: El producto entre la Intensidad (I) y la Resistencia (R) da como resultado el Voltaje (V). Es decir: V = I x R

13 Deducción Continuando con el análisis, podemos llegar a: I = V / R Que es lo que precisamente plantea la ley de Ohm.

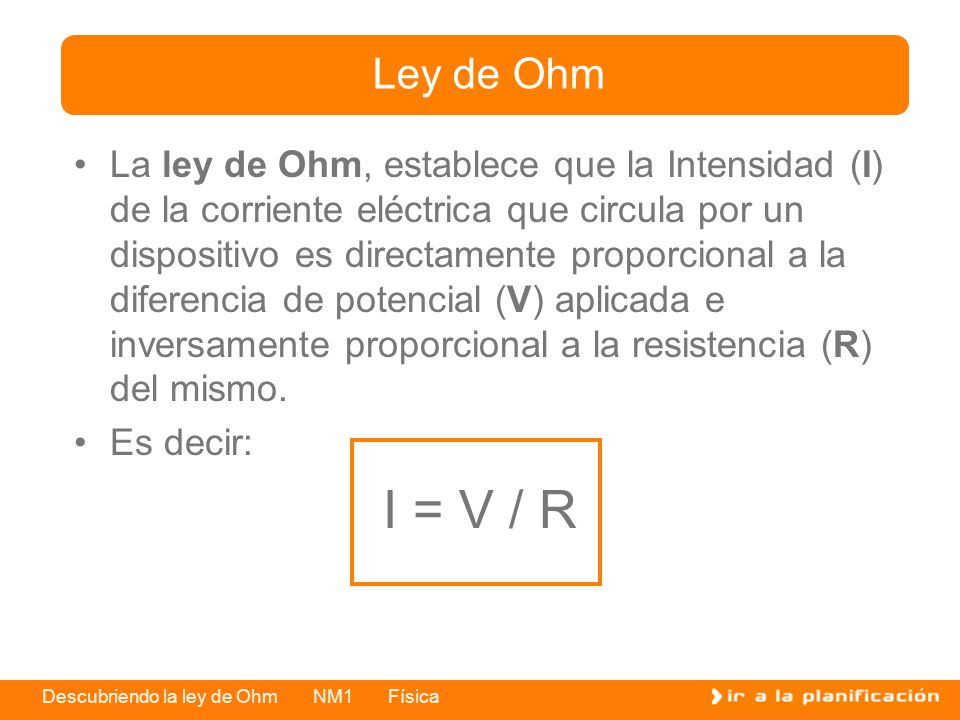

14 Ley de Ohm La ley de Ohm, establece que la Intensidad (I) de la corriente eléctrica que circula por un dispositivo es directamente proporcional a la diferencia de potencial (V) aplicada e inversamente proporcional a la resistencia (R) del mismo. Es decir: I = V / R
