1 INTRODUCCION A LOS CIRCUITOS MAGNETICOS.

2

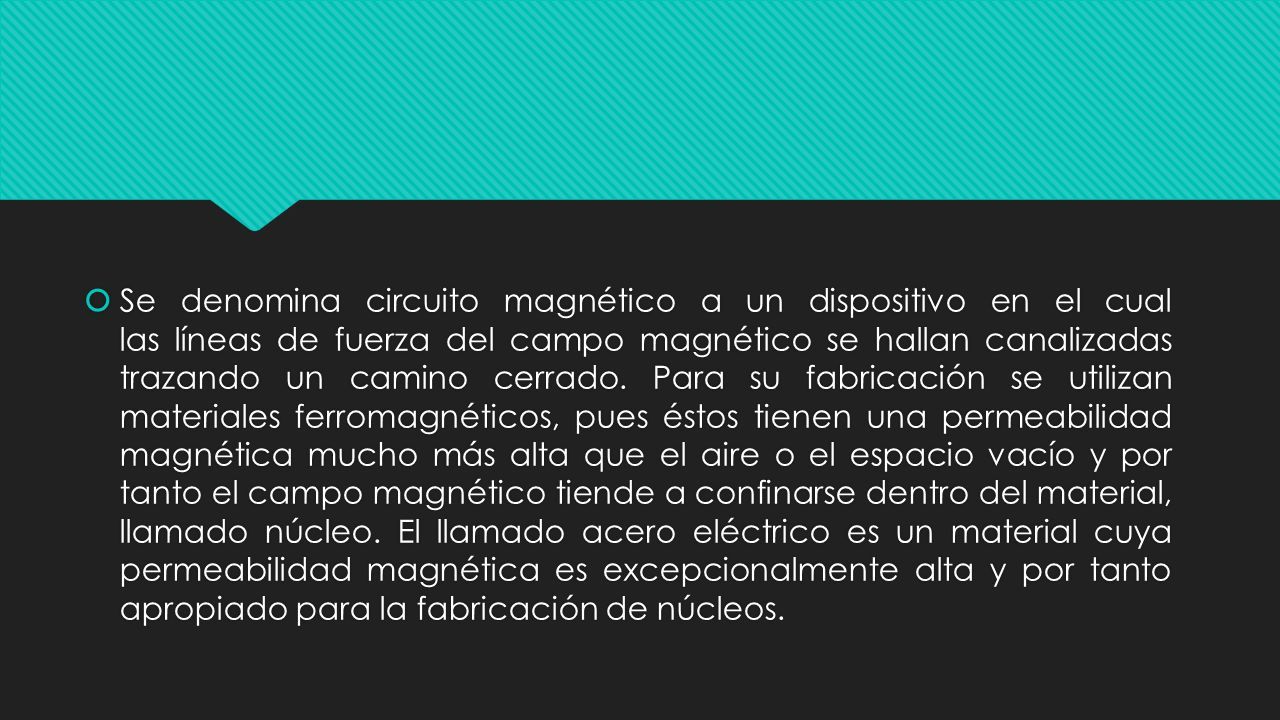

3  Se denomina circuito magnético a un dispositivo en el cual las líneas de fuerza del campo magnético se hallan canalizadas trazando un camino cerrado. Para su fabricación se utilizan materiales ferromagnéticos, pues éstos tienen una permeabilidad magnética mucho más alta que el aire o el espacio vacío y por tanto el campo magnético tiende a confinarse dentro del material, llamado núcleo. El llamado acero eléctrico es un material cuya permeabilidad magnética es excepcionalmente alta y por tanto apropiado para la fabricación de núcleos.

4

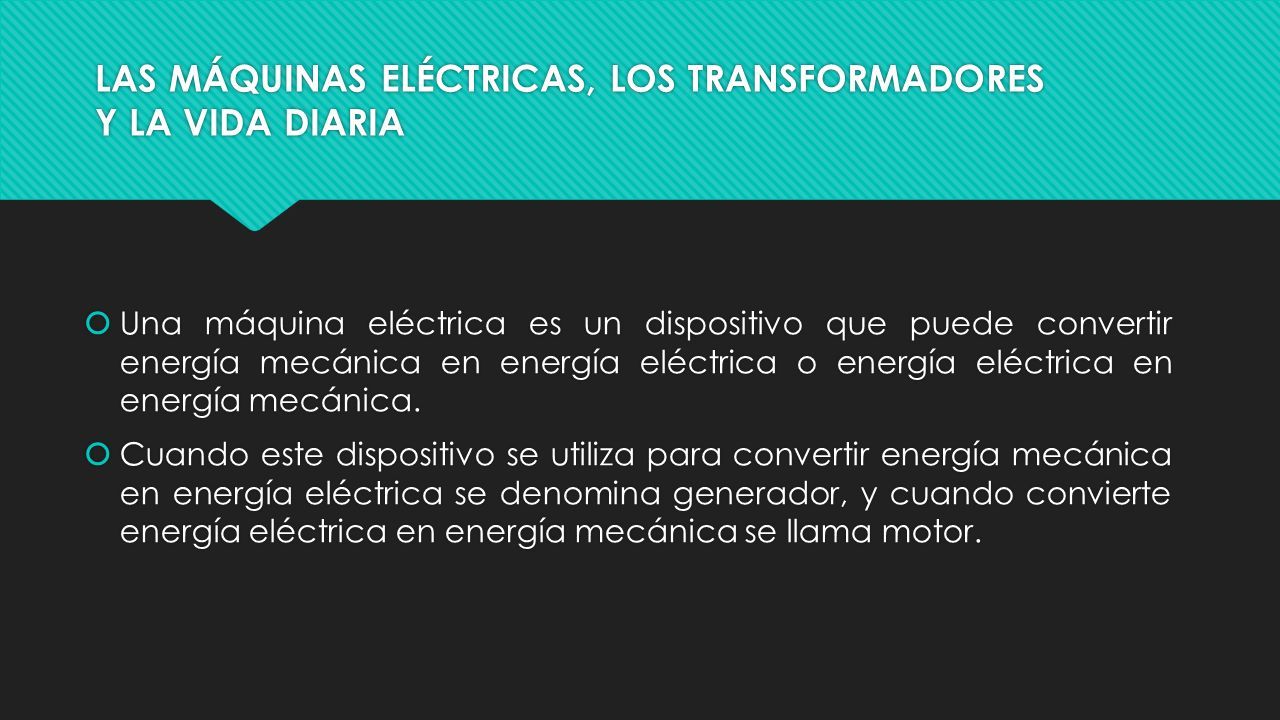

5 LAS MÁQUINAS ELÉCTRICAS, LOS TRANSFORMADORES Y LA VIDA DIARIA  Una máquina eléctrica es un dispositivo que puede convertir energía mecánica en energía eléctrica o energía eléctrica en energía mecánica.  Cuando este dispositivo se utiliza para convertir energía mecánica en energía eléctrica se denomina generador, y cuando convierte energía eléctrica en energía mecánica se llama motor.  Una máquina eléctrica es un dispositivo que puede convertir energía mecánica en energía eléctrica o energía eléctrica en energía mecánica.  Cuando este dispositivo se utiliza para convertir energía mecánica en energía eléctrica se denomina generador, y cuando convierte energía eléctrica en energía mecánica se llama motor.

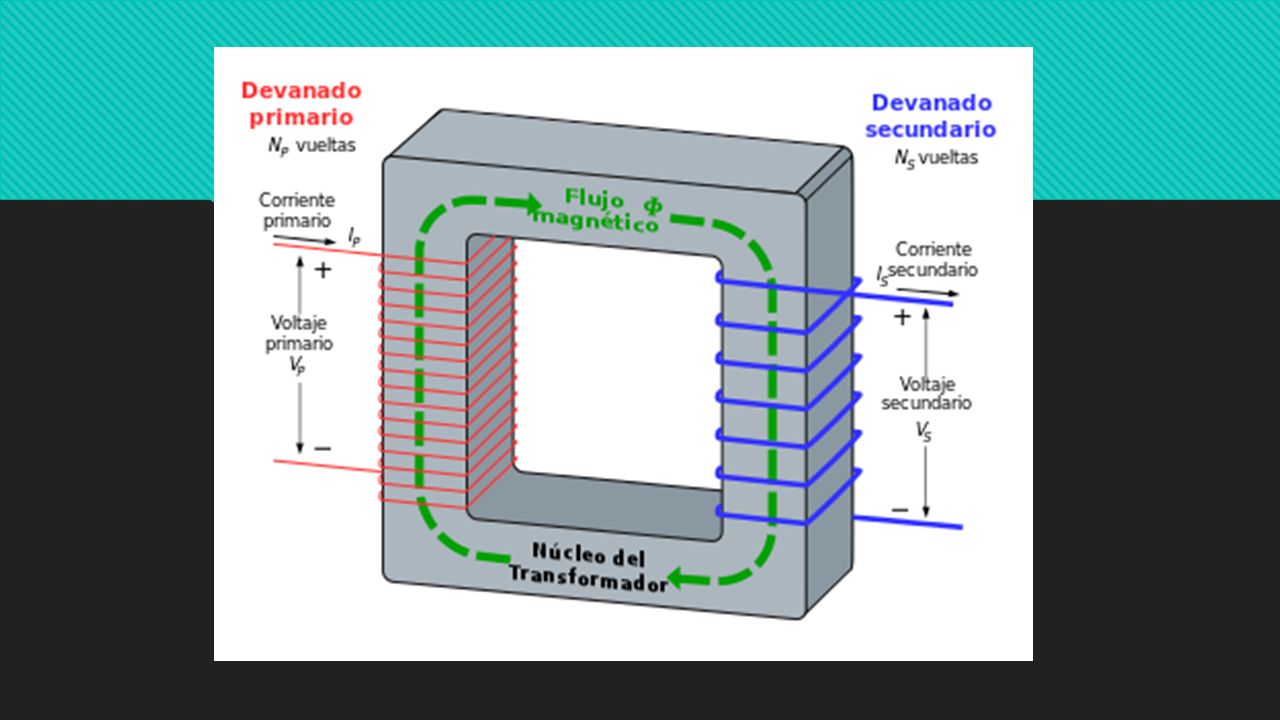

6  El transformador es un dispositivo eléctrico estrechamente relacionado con las máquinas eléctricas. Convierte energía eléctrica ca a un nivel de voltaje a energía eléctrica ca a otro nivel de voltaje. Como los transformadores operan sobre los mismos principios que los generadores y los motores, es decir, utilizan la acción de un campo magnético para realizar el cambio de nivel de voltaje, por lo general se estudian junto con éstos.

7

8 SISTEMA DE UNIDADES  Su estudio principia a finales del siglo xix. En ese entonces se comienzan a estandarizar internacionalmente las unidades eléctricas y llegan a ser utilizadas por los ingenieros en todo el mundo. Los volts, amperes, ohms, watts y otras unidades similares del sistema métrico de unidades se emplean desde hace mucho tiempo para describir las cantidades eléctricas de las máquinas.  En 1954 se adoptó como norma internacional un sistema de unidades basado en el sistema métrico que se conoce como Sistema Internacional (SI) y se ha acogido en la mayor parte del mundo. Estados Unidos es prácticamente el único país que mantiene el sistema inglés, ya que incluso Gran Bretaña y Canadá adoptaron el SI.  Su estudio principia a finales del siglo xix. En ese entonces se comienzan a estandarizar internacionalmente las unidades eléctricas y llegan a ser utilizadas por los ingenieros en todo el mundo. Los volts, amperes, ohms, watts y otras unidades similares del sistema métrico de unidades se emplean desde hace mucho tiempo para describir las cantidades eléctricas de las máquinas.  En 1954 se adoptó como norma internacional un sistema de unidades basado en el sistema métrico que se conoce como Sistema Internacional (SI) y se ha acogido en la mayor parte del mundo. Estados Unidos es prácticamente el único país que mantiene el sistema inglés, ya que incluso Gran Bretaña y Canadá adoptaron el SI.

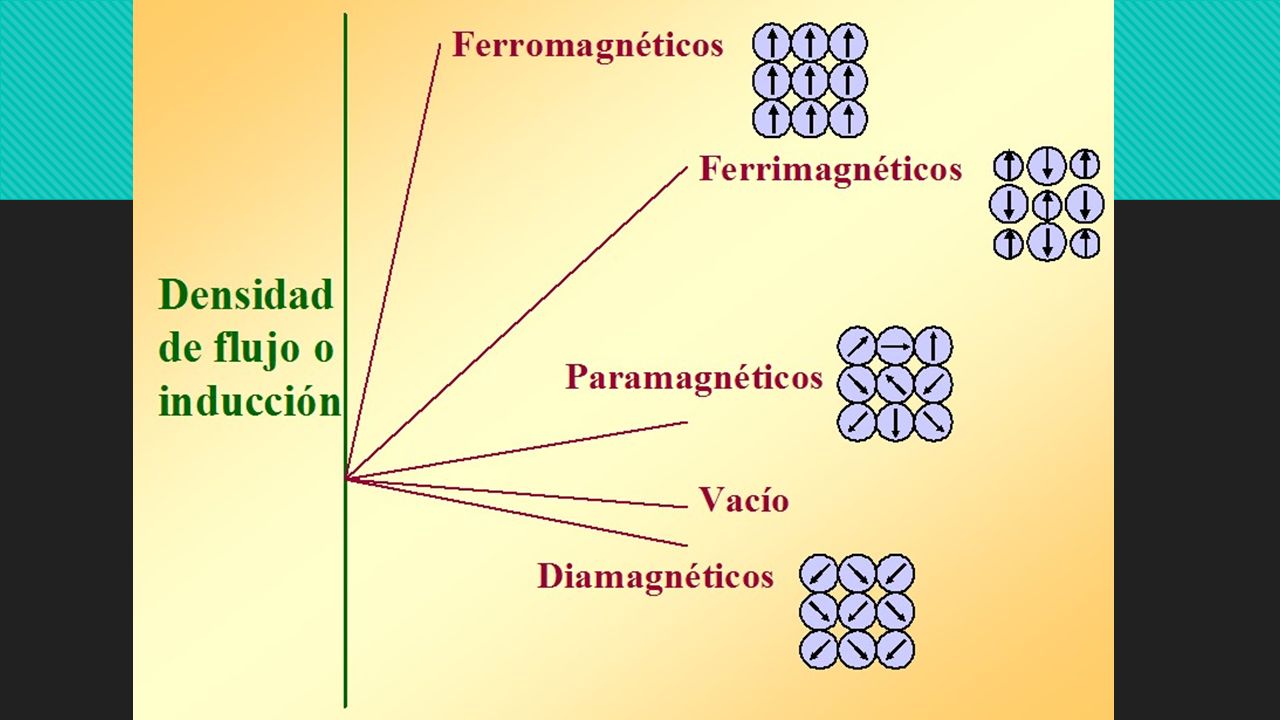

9 CARACTERISTICAS DE LOS MATERIALES MAGNETICOS  Los materiales magnéticos son aquellos que poseen una forma especializada de energía que esta relacionada con la radiación electromagnética, y sus propiedades y estructura se distinguen de los demás por las características magnéticas que poseen.  De acuerdo a sus propiedades magnéticas y cuando los materiales se someten a un campo magnético, estos se pueden clasificar en: Diamagnéticos Paramagnéticos Ferromagnéticos Ferrimagnéticos  Los materiales magnéticos son aquellos que poseen una forma especializada de energía que esta relacionada con la radiación electromagnética, y sus propiedades y estructura se distinguen de los demás por las características magnéticas que poseen.  De acuerdo a sus propiedades magnéticas y cuando los materiales se someten a un campo magnético, estos se pueden clasificar en: Diamagnéticos Paramagnéticos Ferromagnéticos Ferrimagnéticos

10

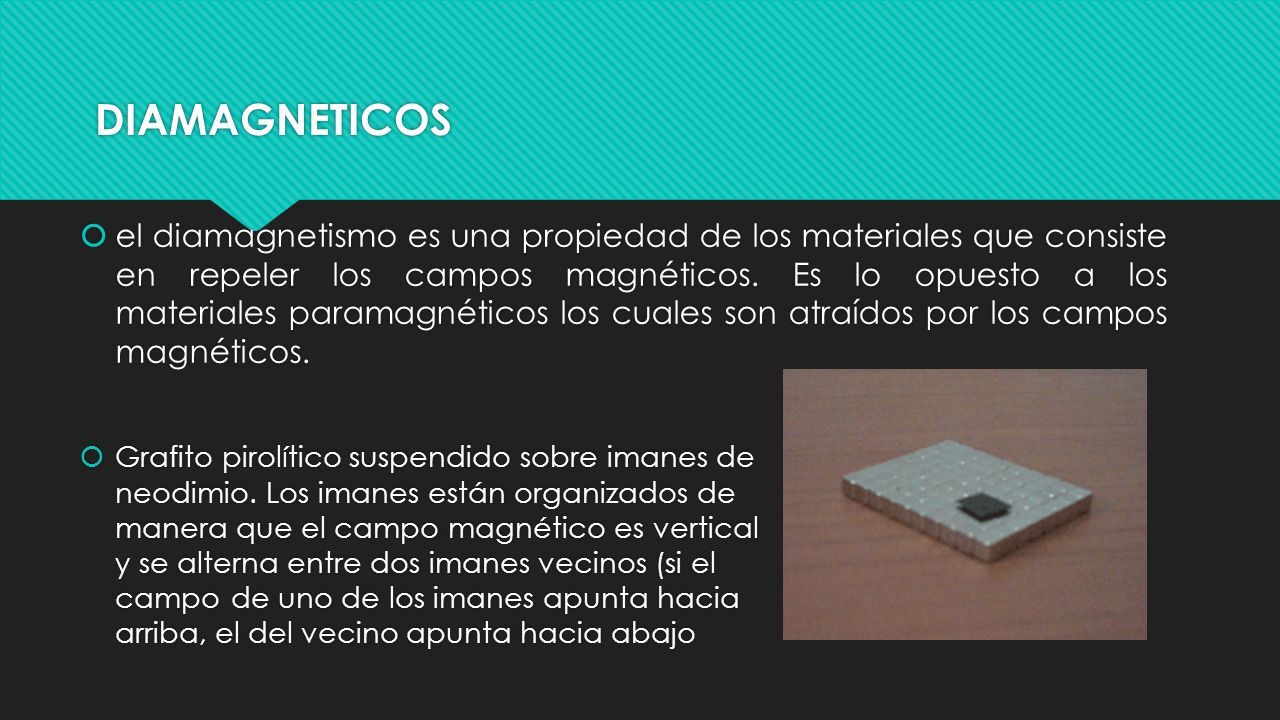

11 DIAMAGNETICOS  el diamagnetismo es una propiedad de los materiales que consiste en repeler los campos magnéticos. Es lo opuesto a los materiales paramagnéticos los cuales son atraídos por los campos magnéticos.  Grafito pirolítico suspendido sobre imanes de neodimio. Los imanes están organizados de manera que el campo magnético es vertical y se alterna entre dos imanes vecinos (si el campo de uno de los imanes apunta hacia arriba, el del vecino apunta hacia abajo  el diamagnetismo es una propiedad de los materiales que consiste en repeler los campos magnéticos. Es lo opuesto a los materiales paramagnéticos los cuales son atraídos por los campos magnéticos.  Grafito pirolítico suspendido sobre imanes de neodimio. Los imanes están organizados de manera que el campo magnético es vertical y se alterna entre dos imanes vecinos (si el campo de uno de los imanes apunta hacia arriba, el del vecino apunta hacia abajo

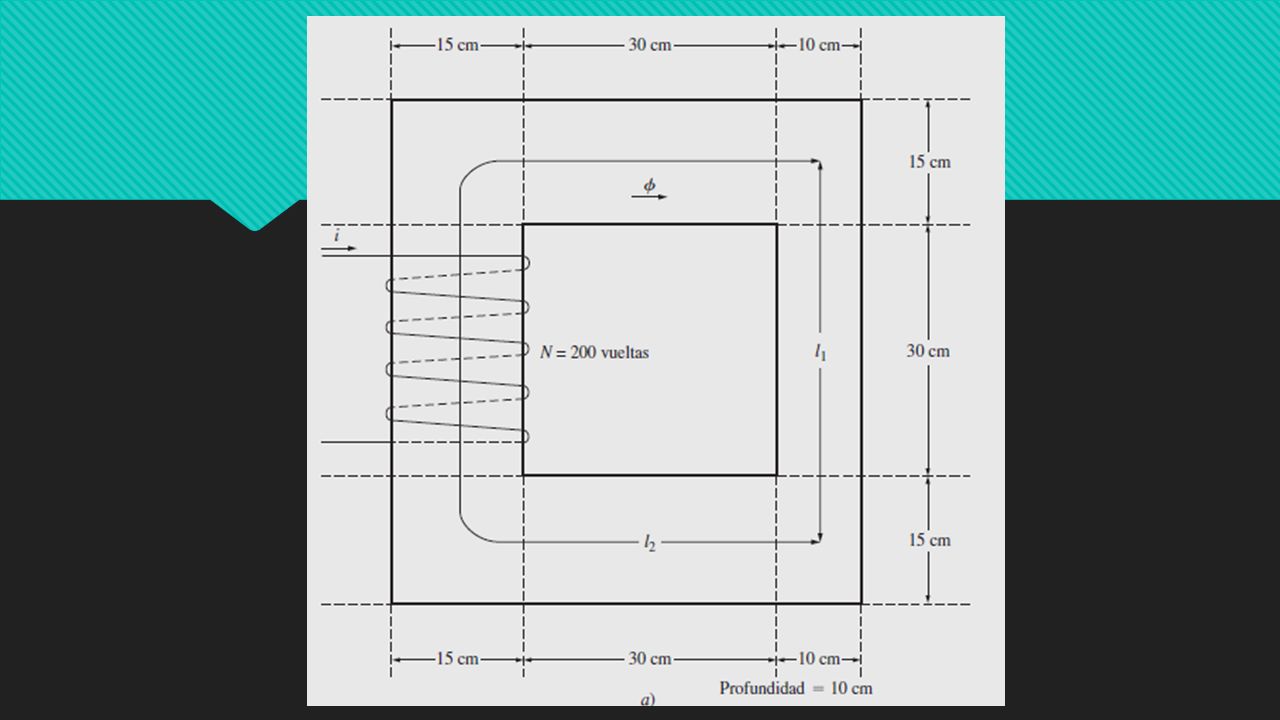

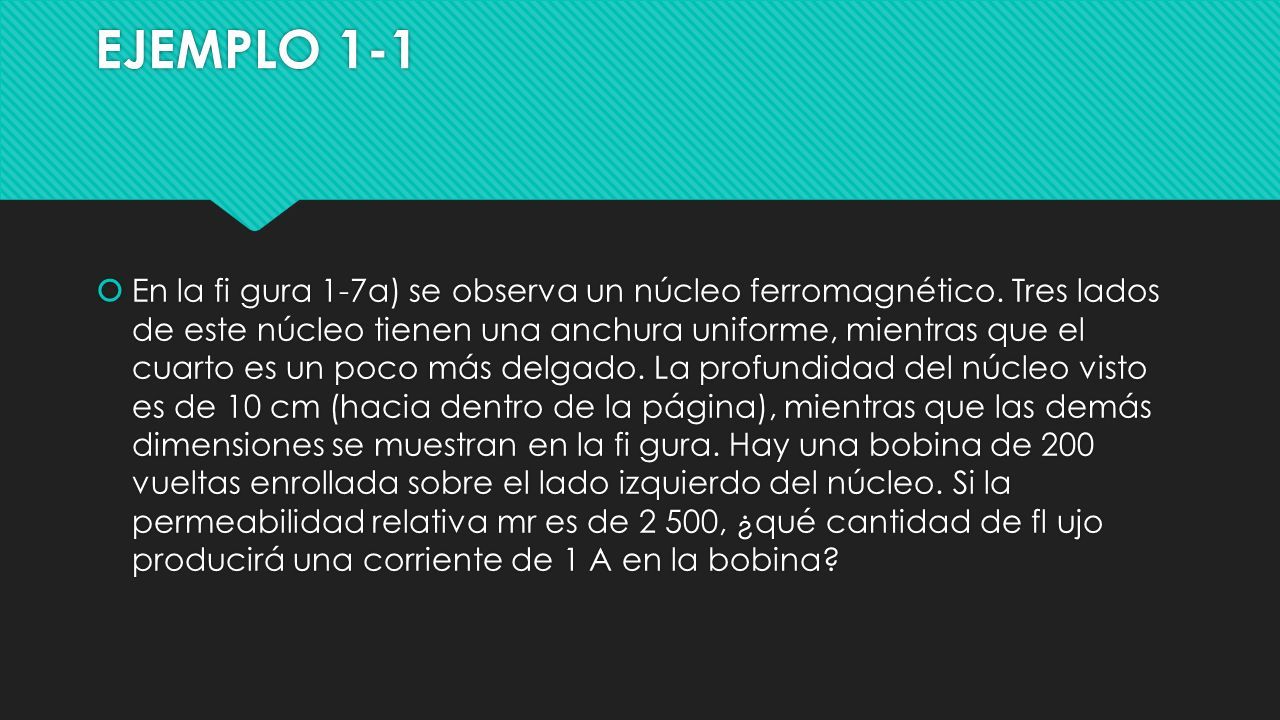

12 EJEMPLO 1-1  En la fi gura 1-7a) se observa un núcleo ferromagnético. Tres lados de este núcleo tienen una anchura uniforme, mientras que el cuarto es un poco más delgado. La profundidad del núcleo visto es de 10 cm (hacia dentro de la página), mientras que las demás dimensiones se muestran en la fi gura. Hay una bobina de 200 vueltas enrollada sobre el lado izquierdo del núcleo. Si la permeabilidad relativa mr es de 2 500, ¿qué cantidad de fl ujo producirá una corriente de 1 A en la bobina?
