2   1.- Cuantos y cuáles son los sistemas de acondicionamiento de aire.  A) Autónomos: Producen el calor o el frío y tratan el aire (aunque a menudo no del todo).  b) Centralizados: Tienen uno(s) acondicionador(es) que solamente tratan el aire y obtienen la energía térmica (calor o frío) de un sistema centralizado. En este último caso, la producción de calor suele confiarse a calderas que funcionan con combustibles. La de frío a máquinas frigoríficas, que funcionan por compresión o por absorción y llevan el frío producido mediante sistemas de refrigeración.

3

4  Es un intercambiador de calor que genera la transferencia de energía térmica contenida en el medio ambiente hacia un gas refrigerante a baja temperatura y en proceso de evaporación. Este medio puede ser aire o agua.  Estos intercambiadores de calor se encuentran al interior de neveras, refrigeradores domésticos, cámaras de refrigeración industrial, vitrinas comerciales para alimentos y un sinfín de aplicaciones en procesos para la industria de alimentos, así como en procesos químicos. De igual manera, también se encuentran al interior una diversa gama de equipos de aire acondicionado. Es debido a esto que el evaporador tiene un diseño, tamaño y capacidad particular conforme la aplicación y carga térmica.  Es un intercambiador de calor que genera la transferencia de energía térmica contenida en el medio ambiente hacia un gas refrigerante a baja temperatura y en proceso de evaporación. Este medio puede ser aire o agua.  Estos intercambiadores de calor se encuentran al interior de neveras, refrigeradores domésticos, cámaras de refrigeración industrial, vitrinas comerciales para alimentos y un sinfín de aplicaciones en procesos para la industria de alimentos, así como en procesos químicos. De igual manera, también se encuentran al interior una diversa gama de equipos de aire acondicionado. Es debido a esto que el evaporador tiene un diseño, tamaño y capacidad particular conforme la aplicación y carga térmica.

5

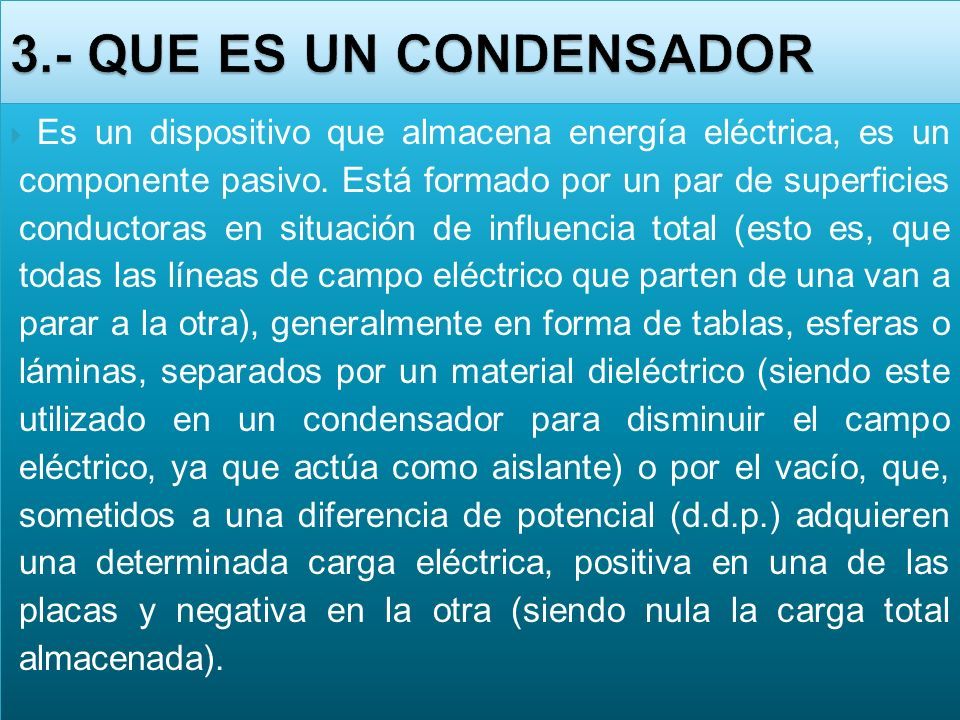

6  Es un dispositivo que almacena energía eléctrica, es un componente pasivo. Está formado por un par de superficies conductoras en situación de influencia total (esto es, que todas las líneas de campo eléctrico que parten de una van a parar a la otra), generalmente en forma de tablas, esferas o láminas, separados por un material dieléctrico (siendo este utilizado en un condensador para disminuir el campo eléctrico, ya que actúa como aislante) o por el vacío, que, sometidos a una diferencia de potencial (d.d.p.) adquieren una determinada carga eléctrica, positiva en una de las placas y negativa en la otra (siendo nula la carga total almacenada).

7  Es un tipo de Dispositivo de expansión (un elemento de las máquinas frigoríficas por compresión) en el cual la expansión es regulable manual o automáticamente. Realiza la doble función de dosificación y modulación.  En el interior de la válvula, un elemento controlado termostáticamente, se desplaza entre las posiciones mínima y máxima abertura para dosificar el caudal del líquido refrigerante a través de la válvula. De este modo se garantiza la correcta cantidad de refrigerante en el evaporador.  Es un tipo de Dispositivo de expansión (un elemento de las máquinas frigoríficas por compresión) en el cual la expansión es regulable manual o automáticamente. Realiza la doble función de dosificación y modulación.  En el interior de la válvula, un elemento controlado termostáticamente, se desplaza entre las posiciones mínima y máxima abertura para dosificar el caudal del líquido refrigerante a través de la válvula. De este modo se garantiza la correcta cantidad de refrigerante en el evaporador.

8  -Ventana: Son los acondicionadores de equipo compacto, o sea todo en el mismo equipo.  -Split: Son los acondicionadores de unidades independientes, la unidad interior que va a ser la encargada de refrigerar el ambiente y la unidad exterior (compresor). Las funciones en este tipo de acondicionador se manejan desde un control remoto.  -Minisplit: Son los acondicionadores que podemos transportar y ubicar en diferentes ambientes. La mayoría de estos acondicionadores poseen una salida al exterior.  La potencia del aire acondicionado debe variar en función del espacio a refrigerar o calefacciones. Para saber qué tipo de potencia es más conveniente, y no hacer trabajar en exceso el equipo, hay que sacar la cuenta de cuantas frigorías necesitamos para que el aire funcione de manera eficiente, sin generar esfuerzos en el equipo, ni comprar uno más grande de lo que se necesita.  -Ventana: Son los acondicionadores de equipo compacto, o sea todo en el mismo equipo.  -Split: Son los acondicionadores de unidades independientes, la unidad interior que va a ser la encargada de refrigerar el ambiente y la unidad exterior (compresor). Las funciones en este tipo de acondicionador se manejan desde un control remoto.  -Minisplit: Son los acondicionadores que podemos transportar y ubicar en diferentes ambientes. La mayoría de estos acondicionadores poseen una salida al exterior.  La potencia del aire acondicionado debe variar en función del espacio a refrigerar o calefacciones. Para saber qué tipo de potencia es más conveniente, y no hacer trabajar en exceso el equipo, hay que sacar la cuenta de cuantas frigorías necesitamos para que el aire funcione de manera eficiente, sin generar esfuerzos en el equipo, ni comprar uno más grande de lo que se necesita.

9 1. Tipos de Equipos.  Existen equipos acondicionadores condensados por aire y condensados por agua. En esta descripción se incluyen únicamente los condensados por aire, dada su fácil aplicación al caso de viviendas y pequeños locales.  Asimismo, los equipos pueden ser compactos y partidos. Los primeros constan de una sola unidad, mientras que los partidos están formados por dos o más unidades.  En cuanto al servicio que prestan, los equipos se denominan unitarios, si se trata de equipos independientes en cada habitación, o individuales, cuando un solo equipo atiende al conjunto dela vivienda o local.  Los distintos modelos que se indican, se fabrican con o sin incorporación de bomba de calor. 1. Tipos de Equipos.  Existen equipos acondicionadores condensados por aire y condensados por agua. En esta descripción se incluyen únicamente los condensados por aire, dada su fácil aplicación al caso de viviendas y pequeños locales.  Asimismo, los equipos pueden ser compactos y partidos. Los primeros constan de una sola unidad, mientras que los partidos están formados por dos o más unidades.  En cuanto al servicio que prestan, los equipos se denominan unitarios, si se trata de equipos independientes en cada habitación, o individuales, cuando un solo equipo atiende al conjunto dela vivienda o local.  Los distintos modelos que se indican, se fabrican con o sin incorporación de bomba de calor.

10  El equipo de acondicionamiento de aire se encarga de producir frío o calor y de impulsar el aire tratado a la vivienda o local.  Generalmente, los acondicionadores de aire funcionan según un ciclo frigorífico similar al de los frigoríficos y congeladores domésticos. Al igual que estos electrodomésticos, los equipos de acondicionamiento poseen cuatro componentes principales:  Evaporador, Compresor, Condensador, Válvula de expansión  El equipo de acondicionamiento de aire se encarga de producir frío o calor y de impulsar el aire tratado a la vivienda o local.  Generalmente, los acondicionadores de aire funcionan según un ciclo frigorífico similar al de los frigoríficos y congeladores domésticos. Al igual que estos electrodomésticos, los equipos de acondicionamiento poseen cuatro componentes principales:  Evaporador, Compresor, Condensador, Válvula de expansión

11

12  Es un equipo unitario, compacto y de descarga directa.  Normalmente se coloca uno por habitación o, si el local es de gran superficie, se colocan varios según las necesidades. La instalación se realiza en ventana o muro. La sección exterior requiere toma de aire y expulsión a través del hueco practicado. La dimensión del hueco ha de ajustarse a las dimensiones del aparato.  Es un equipo unitario, compacto y de descarga directa.  Normalmente se coloca uno por habitación o, si el local es de gran superficie, se colocan varios según las necesidades. La instalación se realiza en ventana o muro. La sección exterior requiere toma de aire y expulsión a través del hueco practicado. La dimensión del hueco ha de ajustarse a las dimensiones del aparato.

13

14  Es un equipo unitario, compacto o partido, de descarga directa y transportable de una habitación a otra. Sólo requiere, para su instalación, una sencilla abertura en el marco o el cristal de la ventana o balcón.  Resuelve de forma adecuada las necesidades mínimas de acondicionamiento en habitaciones de viviendas y en pequeños locales.  Es un equipo unitario, compacto o partido, de descarga directa y transportable de una habitación a otra. Sólo requiere, para su instalación, una sencilla abertura en el marco o el cristal de la ventana o balcón.  Resuelve de forma adecuada las necesidades mínimas de acondicionamiento en habitaciones de viviendas y en pequeños locales.

15

16  Son equipos unitarios de descarga directa. Se diferencian de los compactos en que la unidad formada por el compresor y el condensador va al exterior, mientras que la unidad evaporadora se instala en el interior. Ambas unidades se conectan mediante las líneas de refrigerante.  Con una sola unidad exterior, se puede instalar una unidad interior (sistema split) o varias unidades interiores (sistema multi-split). Las unidades interiores pueden ser de tipo mural, de techo y consolas, y todas ellas disponen de control independiente.  El hueco necesario para unir la unidad interior y la exterior es muy pequeño. Así, un hueco de 10 x 10 cm es suficiente para pasar los dos tubos del refrigerante, el tubo de condensación de la unidad evaporadora y el cable de conexión eléctrica.  Son equipos unitarios de descarga directa. Se diferencian de los compactos en que la unidad formada por el compresor y el condensador va al exterior, mientras que la unidad evaporadora se instala en el interior. Ambas unidades se conectan mediante las líneas de refrigerante.  Con una sola unidad exterior, se puede instalar una unidad interior (sistema split) o varias unidades interiores (sistema multi-split). Las unidades interiores pueden ser de tipo mural, de techo y consolas, y todas ellas disponen de control independiente.  El hueco necesario para unir la unidad interior y la exterior es muy pequeño. Así, un hueco de 10 x 10 cm es suficiente para pasar los dos tubos del refrigerante, el tubo de condensación de la unidad evaporadora y el cable de conexión eléctrica.
