2 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 Cv DE LAS VÁLVULAS Es el número de galones de agua por minuto que pasa a través de la restricción de la válvula con una pérdida de presión de 1 PSI.

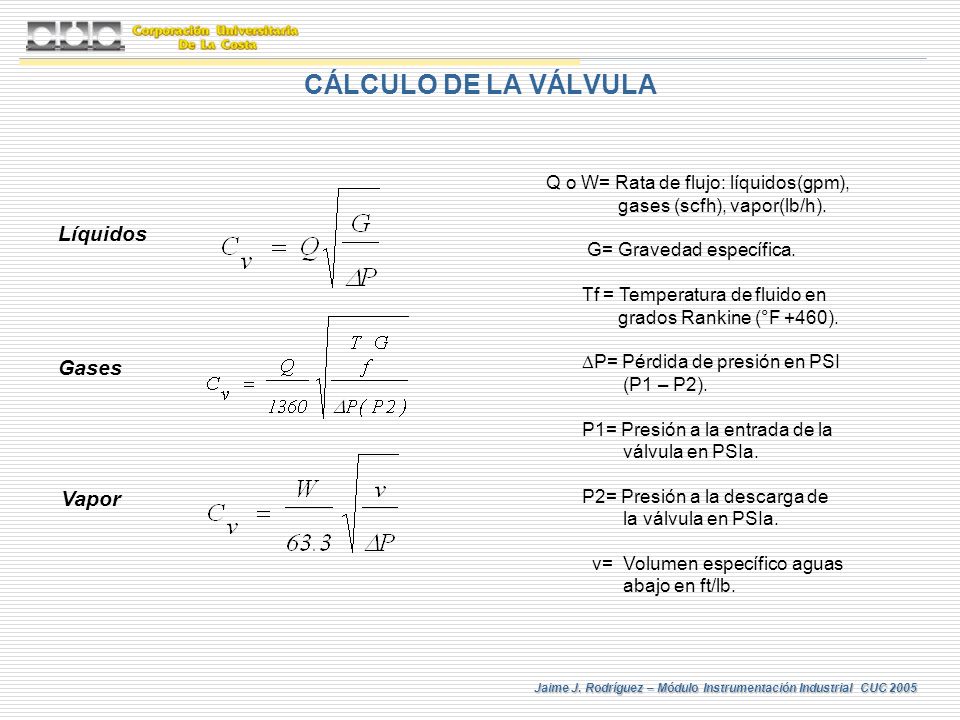

3 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 CÁLCULO DE LA VÁLVULA Líquidos Gases Vapor Q o W= Rata de flujo: líquidos(gpm), gases (scfh), vapor(lb/h). G= Gravedad específica. Tf = Temperatura de fluido en grados Rankine (°F +460). P= Pérdida de presión en PSI (P1 – P2). P1= Presión a la entrada de la válvula en PSIa. P2= Presión a la descarga de la válvula en PSIa. v= Volumen específico aguas abajo en ft/lb.

4 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 CURVA APERTURA VÁLVULAS

5 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA DE MARIPOSA

6 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA DE GLOBO

7 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA EN Y

8 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA GLOBO TIPO JAULA

9 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA BOLA

10 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA DE ÁNGULO

11 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA CAMFLEX

12 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA DE COMPUERTA

13 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA DE DOBLE ASIENTO

14 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 VÁLVULA DE DIAFRAGMA

15 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 ACTUADOR NEUMÁTICO A.C.

16 Jaime J. Rodríguez – Módulo Instrumentación Industrial CUC 2005 ACTUADOR NEUMÁTICO A.O.
