v 1 1 Definir las proyecciones de los puntos: A ( 45; -20; 05)

Presentación del tema: "v 1 1 Definir las proyecciones de los puntos: A ( 45; -20; 05)"— Transcripción de la presentación:

1 v 1 1 Definir las proyecciones de los puntos: A ( 45; -20; 05)

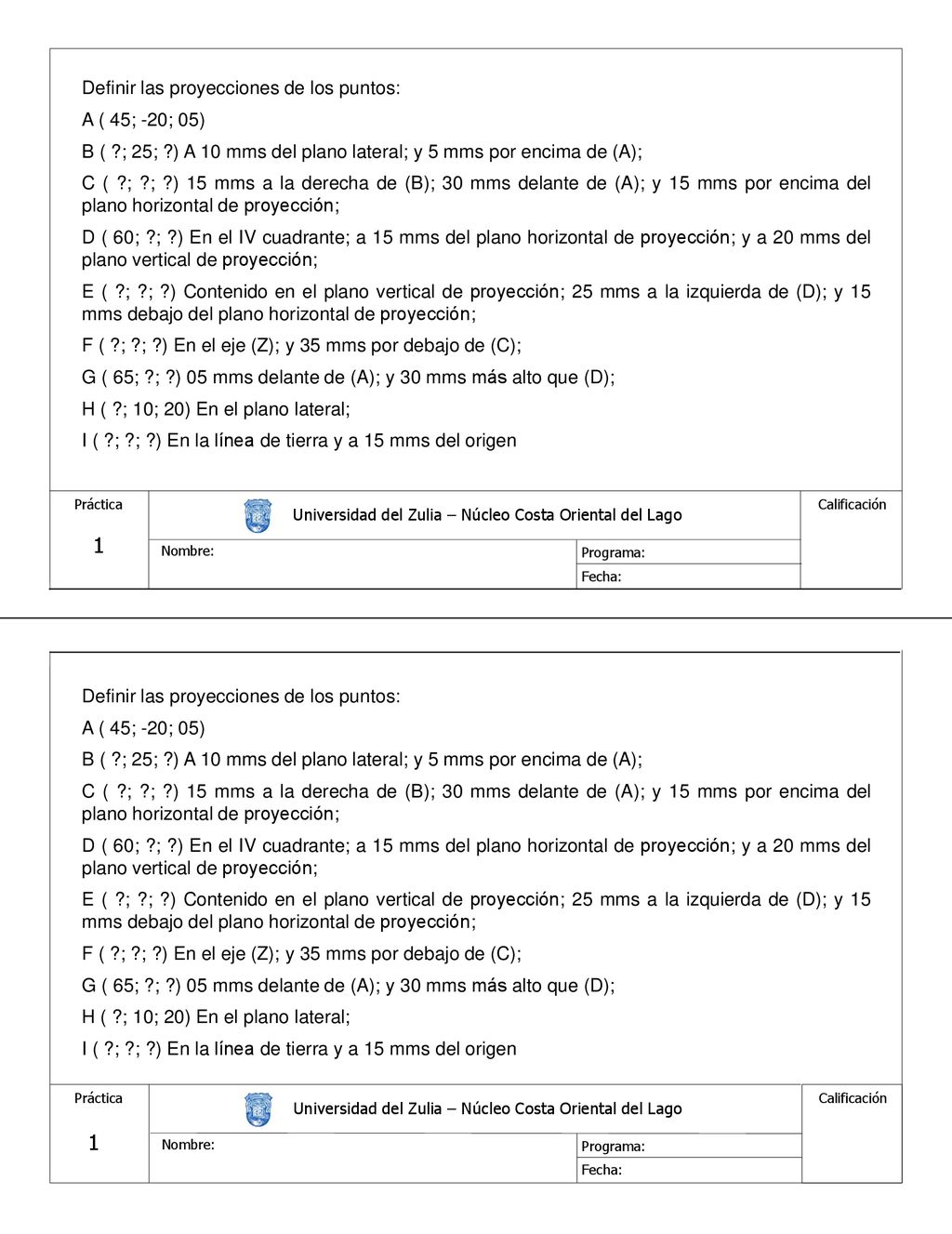

B ( ?; 25; ?) A 10 mms del plano lateral; y 5 mms por encima de (A); C ( ?; ?; ?) 15 mms a la derecha de (B); 30 mms delante de (A); y 15 mms por encima del plano horizontal de proyección; D ( 60; ?; ?) En el IV cuadrante; a 15 mms del plano horizontal de proyección; y a 20 mms del plano vertical de proyección; E ( ?; ?; ?) Contenido en el plano vertical de proyección; 25 mms a la izquierda de (D); y 15 mms debajo del plano horizontal de proyección; F ( ?; ?; ?) En el eje (Z); y 35 mms por debajo de (C); G ( 65; ?; ?) 05 mms delante de (A); y 30 mms más alto que (D); H ( ?; 10; 20) En el plano lateral; I ( ?; ?; ?) En la línea de tierra y a 15 mms del origen Universidad del Zulia – Núcleo Costa Oriental del Lago Práctica Calificación 1 Nombre: Programa: Fecha: v Definir las proyecciones de los puntos: A ( 45; -20; 05) B ( ?; 25; ?) A 10 mms del plano lateral; y 5 mms por encima de (A); C ( ?; ?; ?) 15 mms a la derecha de (B); 30 mms delante de (A); y 15 mms por encima del plano horizontal de proyección; D ( 60; ?; ?) En el IV cuadrante; a 15 mms del plano horizontal de proyección; y a 20 mms del plano vertical de proyección; E ( ?; ?; ?) Contenido en el plano vertical de proyección; 25 mms a la izquierda de (D); y 15 mms debajo del plano horizontal de proyección; F ( ?; ?; ?) En el eje (Z); y 35 mms por debajo de (C); G ( 65; ?; ?) 05 mms delante de (A); y 30 mms más alto que (D); H ( ?; 10; 20) En el plano lateral; I ( ?; ?; ?) En la línea de tierra y a 15 mms del origen Universidad del Zulia – Núcleo Costa Oriental del Lago Práctica Calificación 1 Nombre: Programa: Fecha:
