Escaleras de la Biblioteca Laurenciana

Presentación del tema: "Escaleras de la Biblioteca Laurenciana"— Transcripción de la presentación:

1 Escaleras de la Biblioteca Laurenciana

2 Ficha Técnica Fecha de Construcción: Proyectada desde 1529 a 1549, y abierta al público en 1571.(Florencia, Italia.) Arquitecto: Miguel Ángel fue quien proyecto la escalera, pero fue Ammannati termino por construirla. Estilo: Manierista. Uso: Acceso a la biblioteca. Materialidad: ‘Pietra serena ', un tipo de arenisca gris. Forma: Consta de tres brazos en el nivel inferior, los cuales se juntan en un rellano intermedio para llegar a un único brazo a la puerta de acceso a la biblioteca.

3 Cuerpo Conceptual Medida minina
Miguel Ángel propone una nueva dimensión en base a una medida minima única la cual con un exponente crea todo los elementos de la obra. Logrando una nueva proporción. Corte Longitudinal.

4 Cuerpo Conceptual Interior / exterior
Miguel Ángel trabaja el interior como si fuera exterior, trayendo elementos de la fachada al recinto interno. Esto se ve claramente en el vestíbulo de la escalera.

5 Cuerpo Conceptual vestíbulo interior desplegado

6 Cuerpo Geométrico La medida de la contrahuella rige la proporción de todo el vestíbulo. Siendo la escalera en su total un reflejo de la serie total se contexto y a su viceversa Elevación

7 Cuerpo Geométrico Miguel Ángel basa todo el proyecto en una proporción que se sustenta a través de relaciones continuas entre la escalera y el vestíbulo Planta

8 Cuerpo Geométrico Relación entre la elevación y la planta.
Sus ejes coinciden y al la vez sus proporciones. En la proporción se basa en una medida que al ser expotenciada crea un factor el cual a través de un orden logra crear una lógica.. Esta lógica se basa en un canon el cual hace comprobable el ideal proporcional del proyecto.

9 Cuerpo Geométrico Expresión minima de la obra:
Elemento mínimo que conserve la obra como tal. Esta dado, en el caso de estudio, en el factor X, el cual otorga las dimensiones esenciales sin que se pierda su proporción. Desnivel vestíbulo 3 m

10 Cuerpo Geométrico

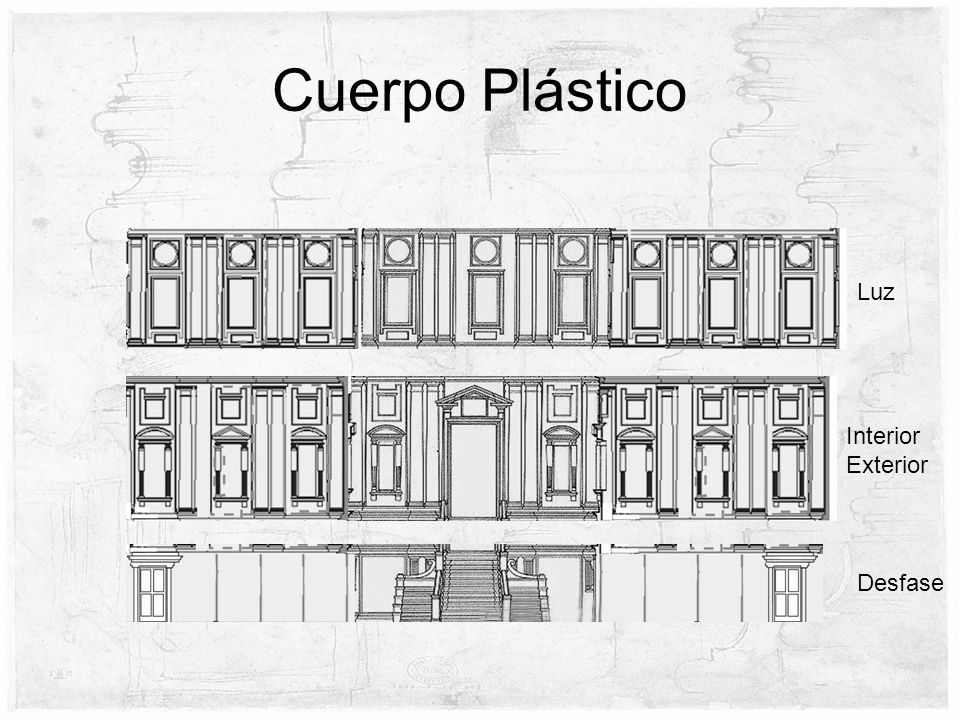

11 Cuerpo Plástico Luz Interior Exterior Desfase

12 Cuerpo Plástico La relación de los elementos arquitectónicos esta dada no solo por el factor x sino por una unidad mayor a ella, que crea una plantilla como modulo de construcción del proyecto.
