Fuerzas U.1 Fuerza: una magnitud para medir las interacciones

Presentación del tema: "Fuerzas U.1 Fuerza: una magnitud para medir las interacciones"— Transcripción de la presentación:

1 Fuerzas U.1 Fuerza: una magnitud para medir las interacciones
A.7 Descomposición de fuerzas

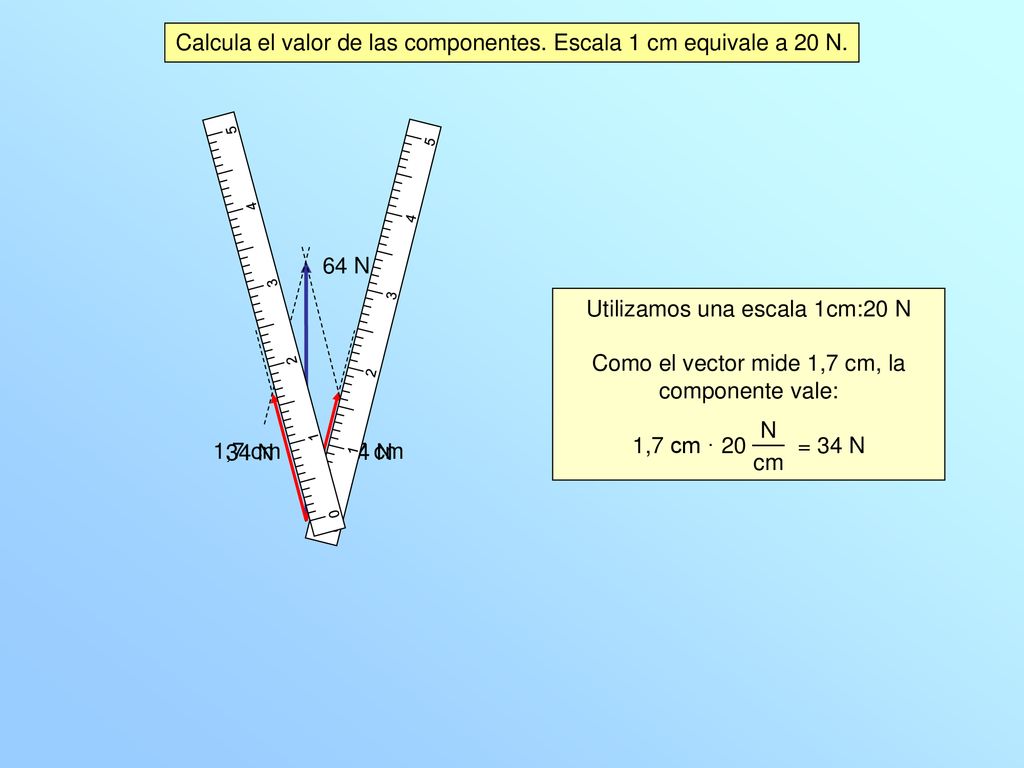

2 Calcula el valor de las componentes. Escala 1 cm equivale a 20 N.
Utilizamos una escala 1cm:20 N Como el vector mide 1,7 cm, la componente vale: 1,7 cm · = 34 N 1 2 3 4 5 1 2 3 4 5 N cm 1,7 cm 34 N 1,7 cm 34 N

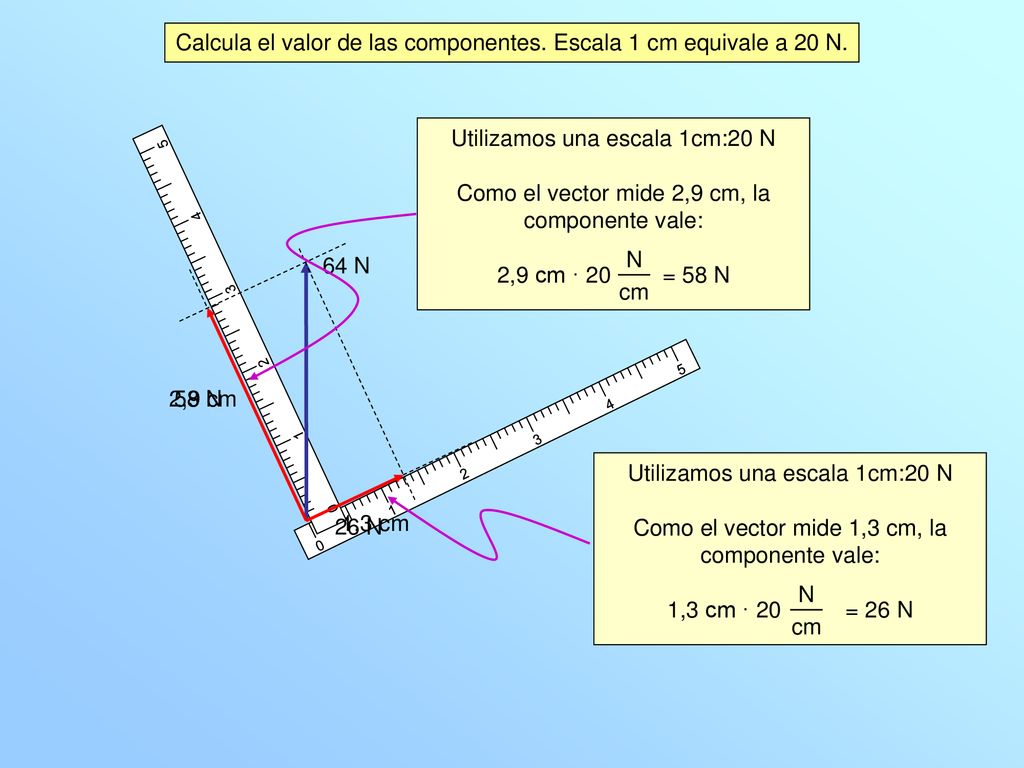

3 Calcula el valor de las componentes. Escala 1 cm equivale a 20 N.
Utilizamos una escala 1cm:20 N Como el vector mide 2,9 cm, la componente vale: 2,9 cm · = 58 N 64 N N cm 1 2 3 4 5 2,9 cm 58 N 1 2 3 4 5 Utilizamos una escala 1cm:20 N Como el vector mide 1,3 cm, la componente vale: 1,3 cm · = 26 N 26 N 1,3 cm N cm

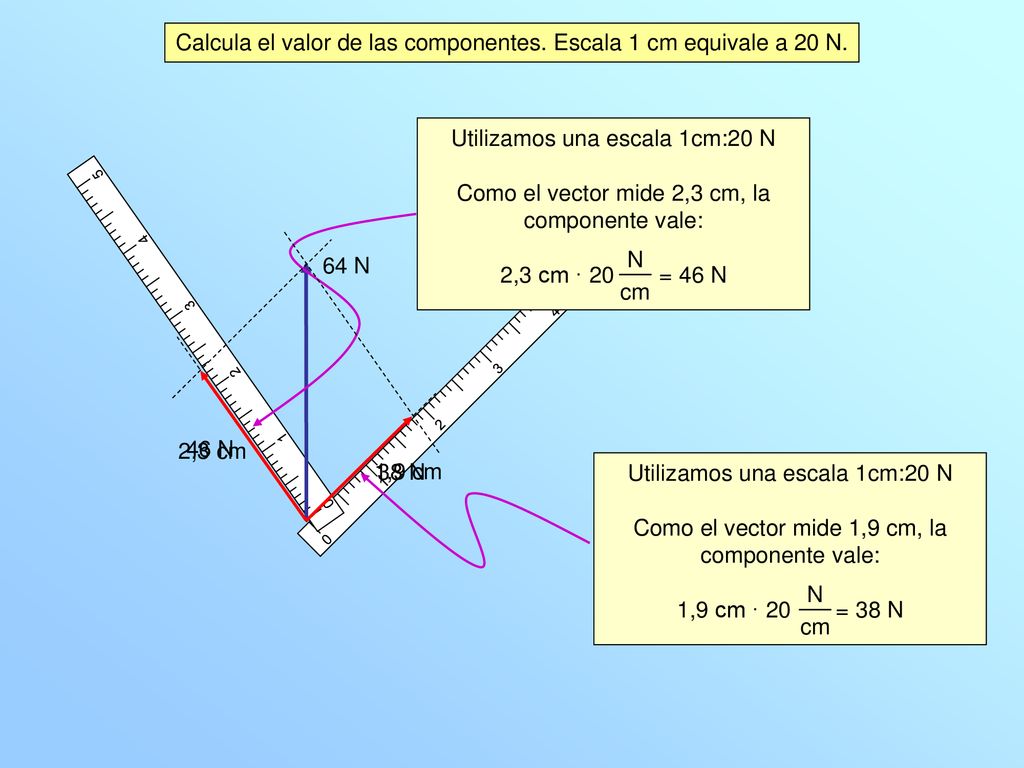

4 Calcula el valor de las componentes. Escala 1 cm equivale a 20 N.
Utilizamos una escala 1cm:20 N Como el vector mide 2,3 cm, la componente vale: 2,3 cm · = 46 N N cm 64 N 1 2 3 4 5 1 2 3 4 5 2,3 cm 46 N 1,9 cm 38 N Utilizamos una escala 1cm:20 N Como el vector mide 1,9 cm, la componente vale: 1,9 cm · = 38 N N cm

5 Calcula el valor de las componentes. Escala 1 cm equivale a 20 N.
Utilizamos una escala 1cm:20 N Como el vector mide 3,1 cm, la componente vale: 3,1 cm · = 62 N N cm 64 N 1 2 3 4 5 3,1 cm 62 N 1 2 3 4 5 Utilizamos una escala 1cm:20 N Como el vector mide 2,4 cm, la componente vale: 2,4 cm · = 48 N 2,4 cm 48 N N cm
