Cuestiones y Ejercicios

Presentación del tema: "Cuestiones y Ejercicios"— Transcripción de la presentación:

1 Cuestiones y Ejercicios

2 Cuestiones SIMATIC NET (1)
¿Cuáles son las redes SIMATIC para los siguientes niveles de automatización? Indica tanto el nombre viejo como el nuevo: Niveles de control y célula Nivel de campo Nivel actuador-sensor

3 Cuestiones SIMATIC NET (2) Nombre Estándar Método acceso Velocidad
Escriba las especificaciones técnicas principales de las redes SIMATIC en la siguiente tabla: Nombre Velocidad Máx. número de participantes Estándar Método acceso Medio transmisión Máx. longitud de red Topología

4 Cuestiones SIMATIC NET (3)
¿Qué tipo de conexiones se implementan mediante los niveles ISO 1 al 4 y qué funciones se implementan en los niveles ISO 5 y 6? Nivel 7 Nivel 6 Nivel 5 Nivel 4 Nivel 3 Nivel 2 Nivel 1

5 Cuestiones SIMATIC NET (4) ¿Qué es un protocolo (protocolo de nivel)?
¿Cuáles son los dos tipos fundamentales de protocolo y en qué dos tipos de conexiones básicas se utilizan? Nombre algunos de los servicios proporcionados por los protocolos.

6 Cuestiones SIMATIC NET (5)
¿Cuál es la abreviatura para el nombre de los puntos a través de los que puede accederse a los servicios de un nivel? Una unidad de datos de protocolo (PDU) puede estar constituida por dos elementos. ¿Cómo se denominan esos dos elementos? ¿Qué combinación de estos dos elementos constituye una PDU ?

7 Cuestiones SIMATIC NET (6)
¿Cuál es la longitud mínima y máxima de una unidad de datos de Ethernet? ¿Qué formas básicas hay de dirección Ethernet (direcciones MAC)? Enumere todas las características distintivas. ¿Cuál es la estructura general de una dirección Ethernet? ¿Cómo se realiza en el caso de Siemens? ¿Cómo es una tarjeta adaptador Ethernet creada con su dirección Ethernet?

8 Cuestiones SIMATIC NET (7)
¿Cuál es la primera diferencia entre una unidad de datos IEEE Ethernet y una unidad de datos Ethernet tal y como se indica en la especificación original de Ethernet (Blue Book), comenzando desde el principio de la unidad? ¿Cómo se interpreta la información en cada caso? ¿Cómo se representa el nivel de red ISO/OSI en "SIMATIC NET Ethernet Industrial " ?

9 Cuestiones SIMATIC NET (8)
¿Qué protección se ofrece a las unidades de datos de Ethernet, en su conjunto, cuando se transmiten?. Nombre el procedimiento de protección ¿Qué se genera mediante este procedimiento de protección? ¿Cómo es manejado por los comprobadores de datos? ¿Qué procedimiento de transmisión se emplea en Ethernet? ¿Qué código de bits se emplea en Ethernet? ¿Cuáles de las siguientes carácterísticas describen el método de acceso de Ethernet? (Subraye todas las características aplicables) Centralizado, distribuido, estocástico, deterministico, principio maestro-esclavo, predecible, impredecible, capacidad tiempo-real, sin capacidad tiempo-real, prpenso a colisión, no propenso a colisión, topologías de red posibles : bus, estrella, anillo

10 Cuestiones Componentes de Red (1)
¿Qué tipos diferentes de Ethernet hay y cuáles son sus designaciones? ¿Qué componentes constituyen un segmento de Ethernet? ¿Cuáles son los principales puntos a observar en una instalación de Ethernet con cable coaxial estándar? ¿Cómo se unen los segmentos de Ethernet entre sí? ¿Existe alguna limitación?

11 Cuestiones Componentes de Red (2)
¿Cúal es la diferencia entre un cable de Par Trenzado Industrial y un cable de par trenzado normal? ¿Cuándo se utiliza cable de fibra óptica? ¿Puede conectarse una tarjeta de adaptación a Ethernet con tan sólo una conexión AUI a un Par-Trenzado Ethernet?

12 Cuestiones Componentes de Red (3)
¿Qué dos factores limitan la longitud de una red Ethernet? ¿Qué condición supone una restricción en el número máximo de nodos que pueden conectarse a la red, sus actividades de transmisión y la cantidad de datos? Proponga posibles soluciones para cada caso. ¿Cómo pueden conectarse unas redes Ethernet con otras (worldwide)? Especifique los requisitos y los componentes de conexión de red.

13 Cuestiones Componentes de Red (4)
Dibujar ejemplos sencillos de redes Ethernet sin cable coaxial. (Dibujar al menos 5 redes diferentes)

14 Cuestiones Componentes de red (5)
Nombrar el sistema más importante de test y diagnóstico para redes Ethernet.

15 Protocolo Transporte ISO (1)
Cuestiones Protocolo Transporte ISO (1) ¿Cuántas clases de protocolos hay en el protocolo de transporte ISO? ¿Cuál de ellas es la empleada en “SIMATIC Net Industrial Ethernet”? ¿Cuántas fases de transmisión hay en el protocolo de transporte ISO orientado a conexión y cuáles son? ¿Cuál es el número mínimo de secuencias de transmisión requeridas para establecer una conexión y cómo se denominan? Subraye el modo de transmisión utilizado en la conexión de transporte ISO. simplex half duplex full duplex

16 Protocolo Transporte ISO (2)
Cuestiones Protocolo Transporte ISO (2) ¿Cómo es el flujo de datos en una conexión de transporte ISO controlada para una transmisión de datos normal? Nombrar los TPDUs relevantes para una conexión de transporte ISO.

17 Cuestiones Protocolo TCP/IP (1)
¿Qué otros nombres tiene la familia de potocolo TCP/IP? ¿Qué es Internet ? ¿Qué documentación describe los ”estándares" de la arquitectura de comunicación TCP/IP? Nombrar los protocolos principales del sistema de transporte TCP/IP.

18 Cuestiones Protocolo TCP/IP (2)
Enumerar algunas de las características del protocolo IP. ¿Cúal es la estructura de la dirección IP? ¿Cómo se especifica normalmente?

19 Cuestiones Protocolo TCP/IP (3)
¿Cuáles son las funciones de los siguientes protocolos? ICMP ARP RARP

20 Cuestiones Protocolo TCP/IP (4)
Enumerar algunas de las características del protocolo TCP. ¿Cómo se direccionan los puntos finales en una conexión de transporte TCP?

21 Cuestiones Protocolo TCP/IP (5)
¿Cuál es el principio de reconocimiento y cómo se implementa el control del flujo en TCP?

22 Ejercicio Instalar " NCM S7 para Ethernet Industrial "
Salir de STEP7 Si la autorización para " NCM S7 para IE " está en la unidad C, llevelá al disquete de autorización. Desinstale el software opcional “ NCM S7 para IE “ . Instale el software opcional “ NCM S7 para IE “ especificando lo siguiente: Lenguaje instalación: Español Tipo instalación: Normal Información usuario: Nombre: AUT Empresa: SIEMENS AG Por defecto, aparecerá como directorio de destino : C:\SIEMENS\STEP7\S7WBX Introduzca la autorización para “ NCM S7 para IE “ durante la instalación o tras la misma.

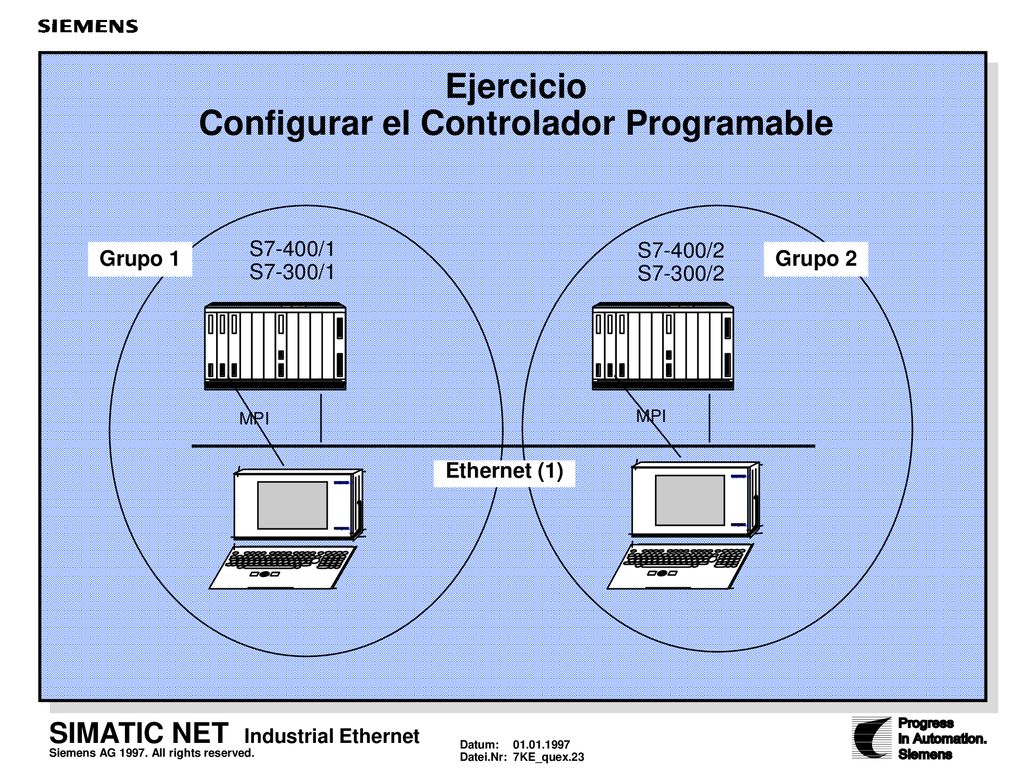

23 Ejercicio Configurar el Controlador Programable
S7-400/1 S7-300/1 S7-400/2 S7-300/2 Grupo 1 Grupo 2 MPI MPI SIEMENS PG 740 Ethernet (1) SIEMENS PG 740 Crear un proyecto para el controlador programable y configurar el hardware presente. Puede elegir su propio nombre para el proyecto y otros campos. Guardar el proyecto en el directorio D:\CURSOS\7KETHER. Incluir un objeto substituto en el proyecto para representar el controlador programable del interlocutor. No asignar la CPU S7-400 a una subred PROFIBUS. Para la subred Ethernet: Dirección MAC Base: H Para la CP Ethernet: Dirección MAC: H xy donde x = 3 para S x = 4 para S y y = número de la estaación Realice un borrado de memoria en su sistema. Transferir la configuración al PLC a través de MPI. Comprobar que tanto CPU como CP Ethernet están en modo RUN cuando haya finalizado la carga.

24 Ejercicio Identificar la CP Ethernet y Verificar el Modo de Operación
Usar Diagnóstico NCM S7 Ethernet para identificar la CP (Información CP) y verificar el modo de operación. Arrancar el Diagnóstico NCM Ethernet. Usar Diagnóstico NCM S7 Ethernet para pasar la CP al modo Stop y de nuevo volver a Run. Llevar a cabo un borrado de memoria en la CP usando el Diagnostico NCM S7 Ethernet. Transferir la configuración a la CP de nuevo (sólo configuración de la CP) y cambie la CP al modo Run.

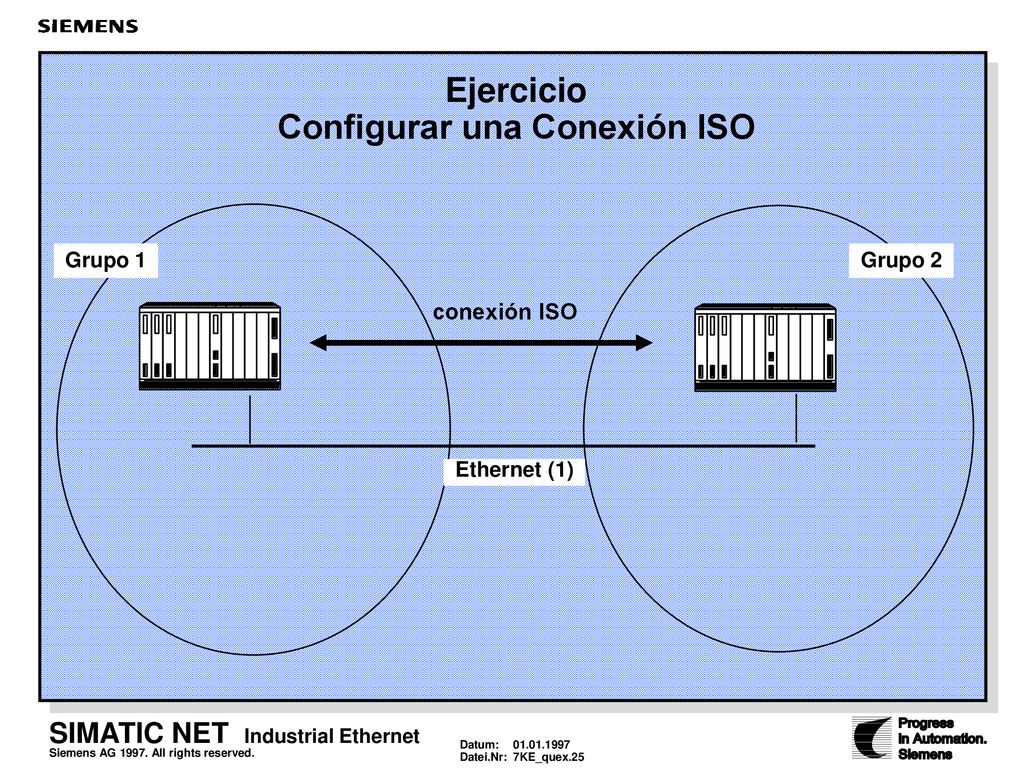

25 Ejercicio Configurar una Conexión ISO
Grupo 1 Grupo 2 conexión ISO Ethernet (1) Configurar una conexión ISO con el PLC interlocutor. Puede elegir el nombre de las conexiones, el interlocutor que inicia el establecimiento de la conexión y las direcciones de los TSAP. Las direcciones de los TSAP deben, no obstante, tener 8 bytes de longitud. Cargar la tabla de enlaces en el PLC y arranque la conexión. Emplear una de las siguientes herramientas para comprobar si el enlace se ha establecido: Diagnóstico NCM S7 Ethernet (Propiedades Conexión) Software de diagnóstico SCOPE para Ethernet Industrial

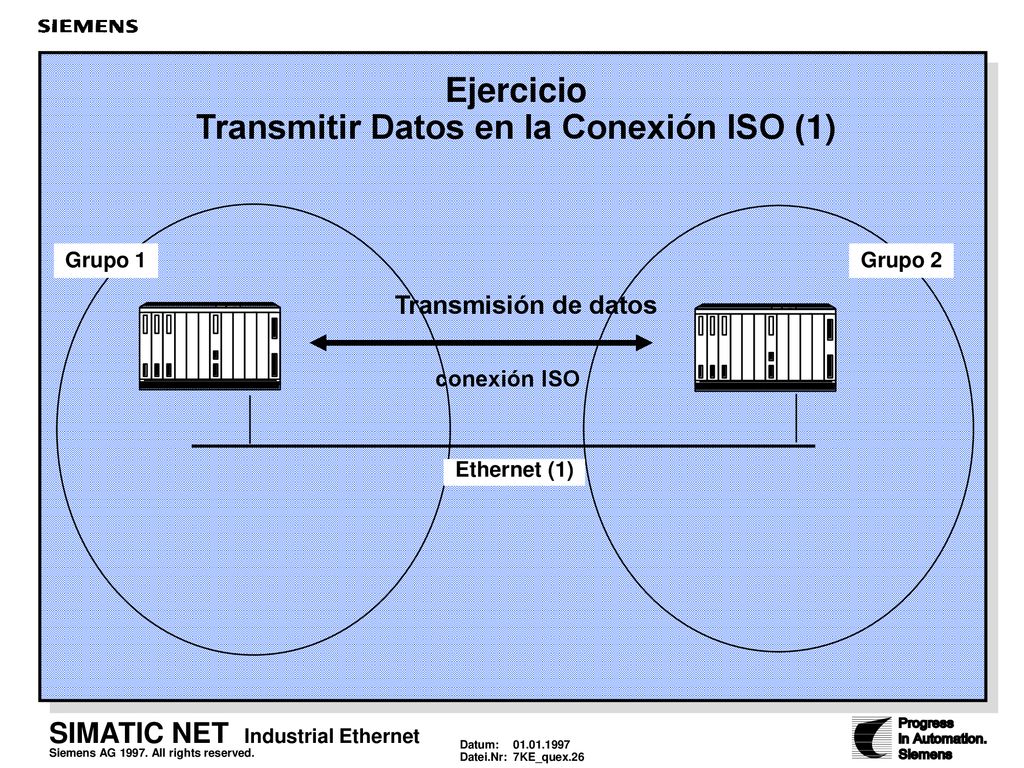

26 Ejercicio Transmitir Datos en la Conexión ISO (1)
Grupo 1 Grupo 2 Transmisión de datos conexión ISO Ethernet (1) Transmitir datos, como se describe en las siguientes páginas, a través del enlace ISO configurado. Comprobar la transmisión. Usar “ Diagnóstico NCM S7 Ethernet ” Usar la función “ Observar/forzar variables “ para ver los indicadores de estado y error de los bloques SEND y RECEIVE.

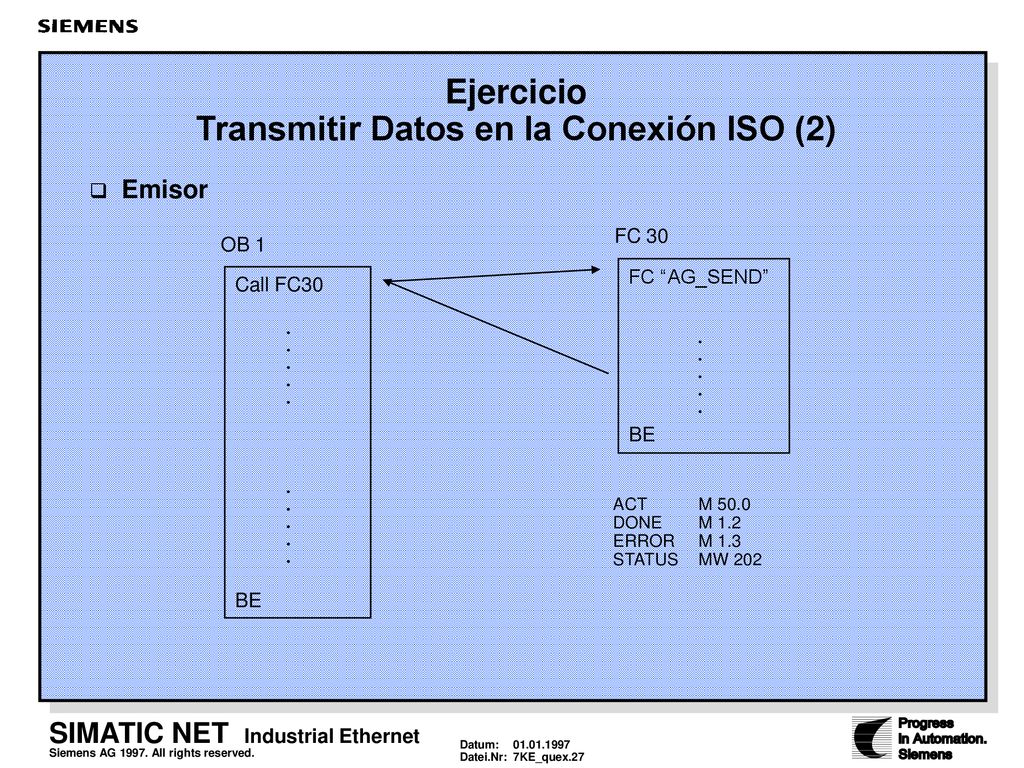

27 Ejercicio Transmitir Datos en la Conexión ISO (2)
Emisor FC 30 OB 1 FC “AG_SEND” BE Call FC30 BE ACT M 50.0 DONE M 1.2 ERROR M 1.3 STATUS MW 202 Transmitir cuatro bytes del bloque de datos DB 30, comenzando por la palabra de datos 0, al interlocutor a través del enlace ISO. Mandar la palabra de entradas 0 a la palabra de datos 0 antes de llevar a cabo la transmisión. DB 30 Emisor Receptor

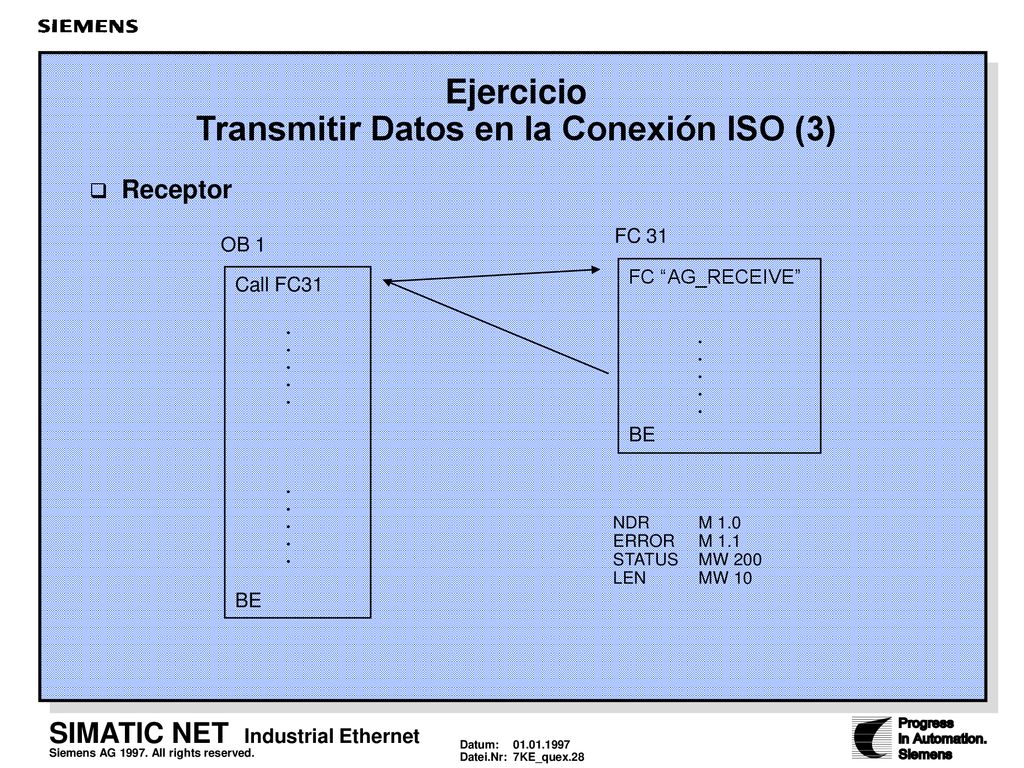

28 Ejercicio Transmitir Datos en la Conexión ISO (3)
Receptor FC 31 OB 1 FC “AG_RECEIVE” BE Call FC31 BE NDR M 1.0 ERROR M 1.1 STATUS MW 200 LEN MW 10 Recoger los datos transmitidos por el interlocutor a través del enlace ISO en el bloque de datos DB 31, a partir de la palabra 0. Posteriormente, cargar la palabra de datos 0 de dicho DB a la palabra de salidas 0. DB 31 Emisor Receptor
