1 1.Elementos de un sistema de comunicaciónElementos de un sistema de comunicación 2.Representación de la informaciónRepresentación de la información 3.Redes de comunicacionesRedes de comunicaciones 4.Direcciones IPDirecciones IP En resumen 1 Índice del libro Comunicación y representación de la información

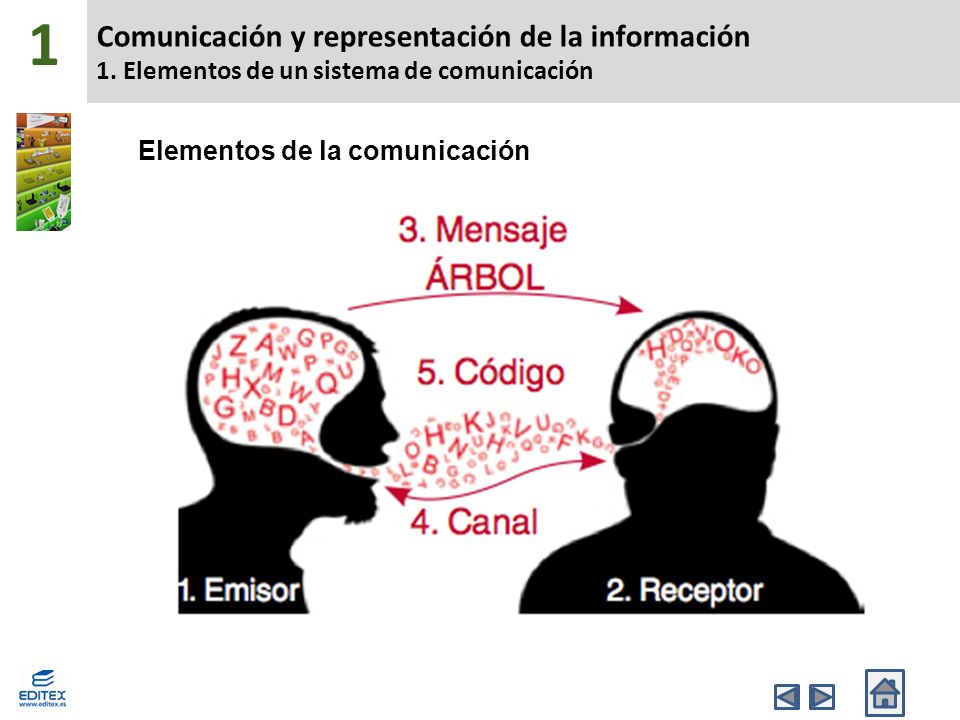

2 1 Comunicación y representación de la información 1. Elementos de un sistema de comunicación Elementos de la comunicación

3 1 Comunicación y representación de la información 1. Elementos de un sistema de comunicación Protocolos de comunicación Cómo se debe iniciar y finalizar la comunicación Qué nivel de lenguaje se va a utilizar y cómo. La tolerancia al ruido y a los fallos en la comunicación. Cómo actuar si la comunicación se interrumpe o no se lleva a cabo adecuadamente.

4 1 Comunicación y representación de la información 2. Representación de la información 2.1. Los sistemas de codificación Un sistema de codificación es un conjunto de símbolos y unas normas que definen cómo utilizarlos. D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} Utilizado para interpretar números. Sistema decimal B={0, 1} Utilizado como base para los ordenadores. Cada elemento recibe el nombre de bit. Sistema binario

5 1 Comunicación y representación de la información 2. Representación de la información 2.1. Los sistemas de codificación Traducción del sistema decimal a binario

6 1 Comunicación y representación de la información 2. Representación de la información 2.1. Los sistemas de codificación Traducción del sistema binario a decimal

7 1 Comunicación y representación de la información 2. Representación de la información 2.2. Medida de la información Un bit es la unidad mínima de información. A partir del bit existen otras magnitudes derivadas. D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} b  Bit B  Byte KB  Kilobyte MB  Megabyte GB  Gigabyte TB  Terabyte PB  Petabyte EB  Exabyte

8 1 Comunicación y representación de la información 3. Redes de comunicaciones Red de comunicaciones: Compuesta por dos o más entidades. Objetivo: intercambiar información que viaja en paquetes de datos. Estándares: establecen los parámetros que caracterizan una red: El modelo de referencia OSI distribuye las operaciones en 7 capas. El modelo de referencia TCP/IP reduce OSI a 4 capas y surgió con Internet.

9 1 Comunicación y representación de la información 3. Redes de comunicaciones 3.1. El modelo de referencia OSI Características: Modelo diseñado por la ISO. Divide las funciones de la comunicación en 7 capas, cada una se comunica con la anterior y la siguiente. D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} Especificaciones eléctricas, mecánicas y funcionales de los equipos. Capa 1. Física Transfiere cadenas de datos (tramas). Detecta y corrige errores. La MAC identifica a cada interfaz de comunicación. Capa 2. Enlace a datos Enruta cadenas de datos (paquetes). A cada entidad se le asigna una IP. Capa 3. Red

10 1 Comunicación y representación de la información 3. Redes de comunicaciones 3.1. El modelo de referencia OSI D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} Segmenta las cadenas de datos a transmitir (segmentos). Capa 4. Transporte Controla el enlace establecido en la capa anterior, lo mantiene o restablece si la transmisión se interrumpe. Capa 5. Sesión Representa la información transmitida independientemente del código empleado. Capa 6. Presentación Proporciona acceso a los servicios propios de cada capa anterior. Capa 7. Aplicación

11 1 Comunicación y representación de la información 3. Redes de comunicaciones 3.1. El modelo de referencia OSI D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} La información del emisor parte de la capa más alta del modelo. La información desciende por las capas añadiendo trazas de información. En la capa 1 se produce el enlace físico: información pasa a la capa 1 de la entidad receptora. La información asciende por las capas liberando trazas de información. La información llega a la capa más alta del modelo. La base del modelo OSI es el encapsulamiento.

12 1 Comunicación y representación de la información 3. Redes de comunicaciones 3.2. El modelo TCP/IP Características: Modelo anterior a OSI, surgido a partir de la investigación de protocolos. Aplicable a cualquier soporte, hardware o software. No tiene división clara de sus capas, y sus protocolos pueden actuar en más de una. D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} Capas 1 y 2 del modelo OSI. Su función es permitir que los paquetes lleguen a su destino. El protocolo depende de la red. Capa 1. Acceso a red Capa 3 del modelo OSI. Su función es conseguir que todas las entidades se conecten independientemente de la red. Capa 2. Internet Capas 4, 5 y 6 del modelo OSI. Gestiona el envío de información entre dos entidades. Puede detectar y reparar errores durante el proceso. Capa 3. Transporte Capa 7 del modelo OSI. Incluye aplicaciones y procesos para producir el intercambio de datos con en la capa anterior. Capa 4. Aplicación

13 1 Comunicación y representación de la información 3. Redes de comunicaciones 3.2. El modelo TCP/IP Correspondencia entre el modelo OSI y el modelo TCP/IP: D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9}

14 1 Comunicación y representación de la información 3. Redes de comunicaciones 3.3. Protocolos de comunicación D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} Capa 1: Cable coaxial: primeras redes. Cable UTP: redes de área local. Fibra óptica: redes de gran longitud, alta velocidad. Ondas: infrarrojas, microondas, radio, etc. Capa 2: Ethernet: redes de área local. Hasta 10Mbps. Fast Ethernet: hasta 100 Mbps. Gigabit Ethernet: hasta 1000 Mbps. 10-Gigabit Ethernet: hasta 10 Gbps. ARP: localiza MAC a partir de IP. RARP: localiza IP a partir de MAC. Capa 3: IP: información viaja del origen al destino por la mejor ruta posible. El trazado de la ruta es el encaminamiento.

15 1 Comunicación y representación de la información 3. Redes de comunicaciones 3.3. Protocolos de comunicación D={0, 1, 2, 3, 4, 5, 6, 7, 8, 9} Capa 4: UDP: envío de paquetes al destino sin conexión previa. No tiene sincronización ni confirmación de llegada TCP: establece conexión entre emisor y receptor garantizando la llegada de los datos sin errores y en orden. Capa 5: RPC: establece conexiones remotas, base de la asistencia remota. SSL y TLS: encriptan la información transmitida. Da seguridad a los otros protocolos. Capa 7: HTTP: publica e interpreta páginas web. La versión segura es HTTPS. SMTP: remite correo electrónico. POP3 e IMAP: reciben correo electrónico. FTP: transferencia de archivos. La versión segura es FTPS.

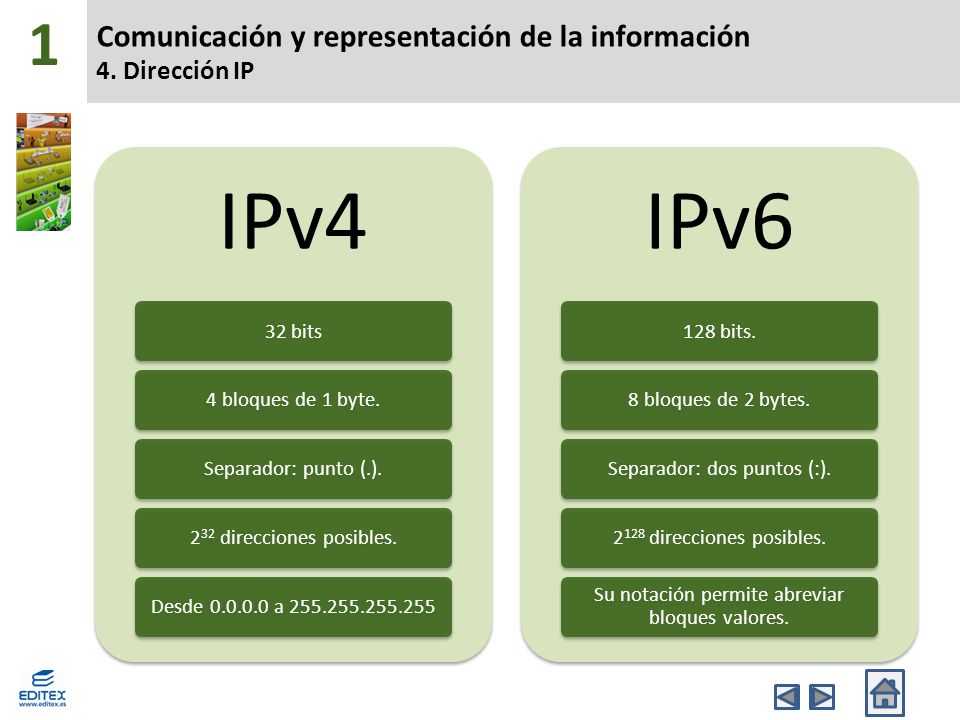

16 1 Comunicación y representación de la información 4. Dirección IP IPv4 32 bits4 bloques de 1 byte.Separador: punto (.).2 32 direcciones posibles.Desde 0.0.0.0 a 255.255.255.255 IPv6 128 bits.8 bloques de 2 bytes.Separador: dos puntos (:).2 128 direcciones posibles. Su notación permite abreviar bloques valores.

17 1 Comunicación y representación de la información 4. Dirección IP Traducción del sistema hexadecimal a decimal y binario, y viceversa.

18 1 Comunicación y representación de la información En resumen
