1 Tema 2 pàgina 34 2.4.1 Placa base 2.4.2 chipset
2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

2 Placa base 4.1. La placa base

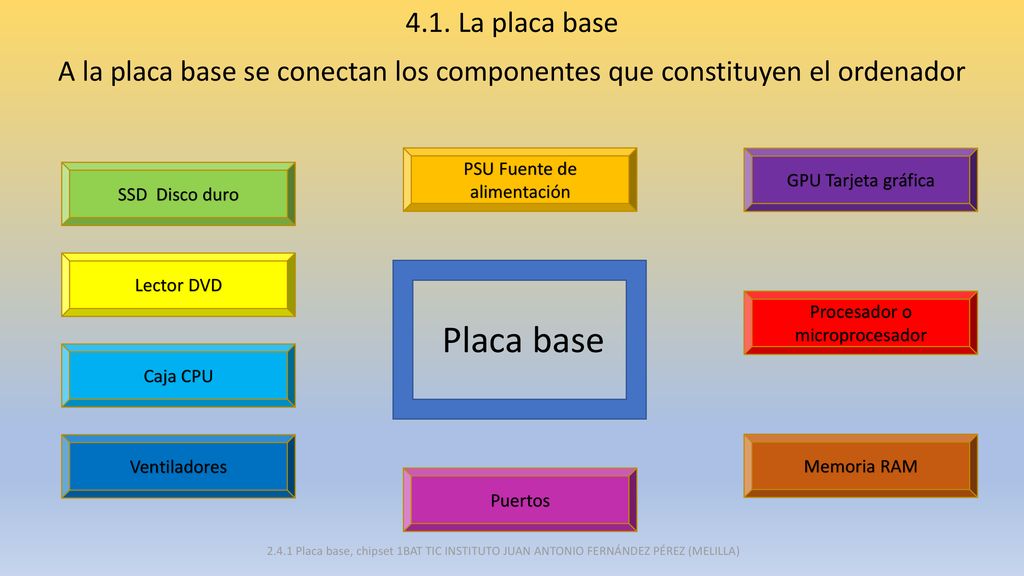

A la placa base se conectan los componentes que constituyen el ordenador PSU Fuente de alimentación GPU Tarjeta gráfica SSD Disco duro Lector DVD Procesador o microprocesador Placa base Caja CPU Ventiladores Memoria RAM Puertos 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

3 Placa base X99 4.1. La placa base

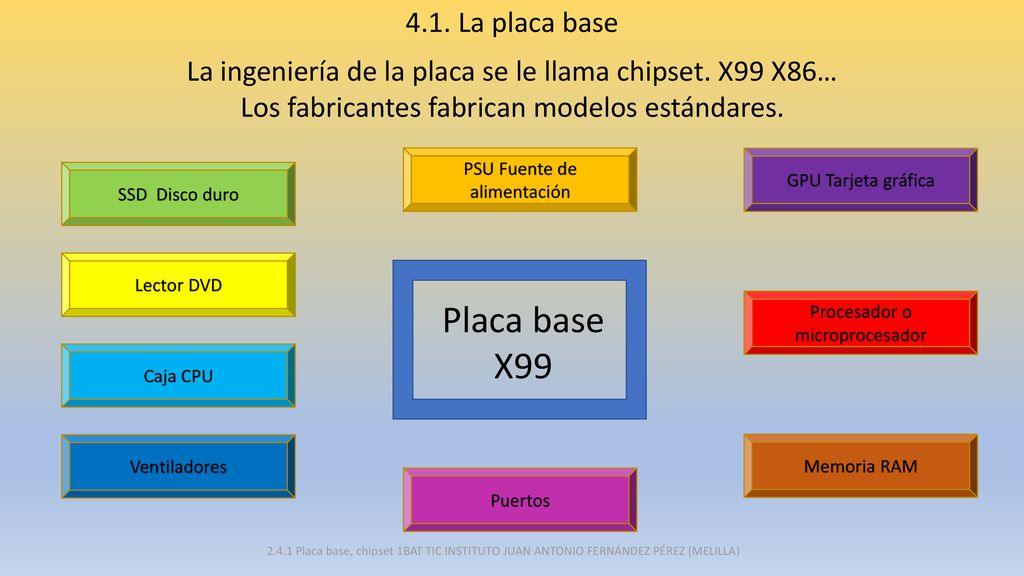

La ingeniería de la placa se le llama chipset. X99 X86… Los fabricantes fabrican modelos estándares. PSU Fuente de alimentación GPU Tarjeta gráfica SSD Disco duro Lector DVD Placa base X99 Procesador o microprocesador Caja CPU Ventiladores Memoria RAM Puertos 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

4 Existen varios fabricantes de procesadores no intercambiables:

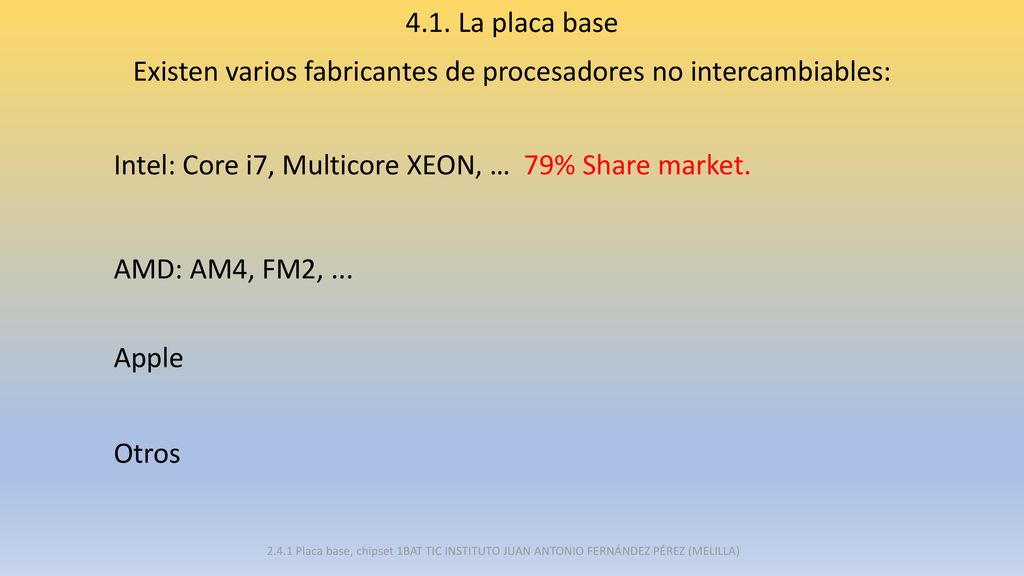

4.1. La placa base Existen varios fabricantes de procesadores no intercambiables: Intel: Core i7, Multicore XEON, … 79% Share market. AMD: AM4, FM2, ... Apple Otros 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

5 Intel: MSI, ASUS, Gigabyte, Asrock…

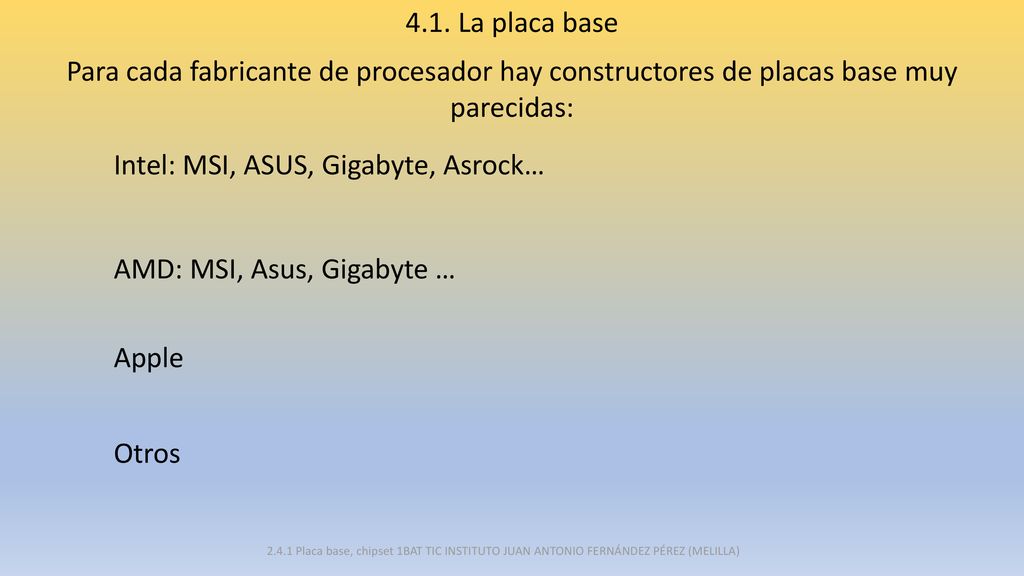

4.1. La placa base Para cada fabricante de procesador hay constructores de placas base muy parecidas: Intel: MSI, ASUS, Gigabyte, Asrock… AMD: MSI, Asus, Gigabyte … Apple Otros 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

6 zócalos 2011-3 xipsets placa base X99.

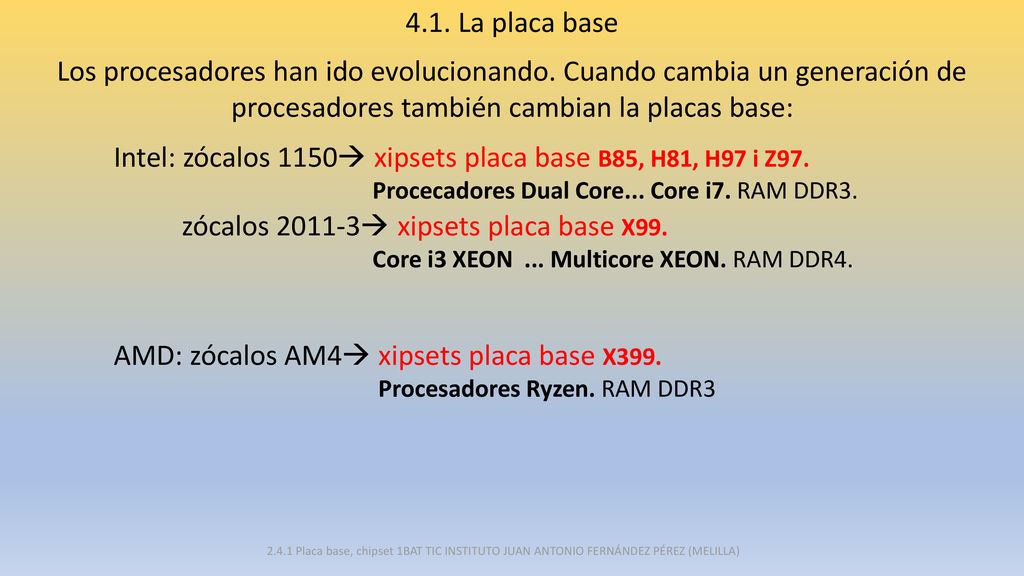

4.1. La placa base Los procesadores han ido evolucionando. Cuando cambia un generación de procesadores también cambian la placas base: Intel: zócalos 1150 xipsets placa base B85, H81, H97 i Z Procecadores Dual Core... Core i7. RAM DDR3. zócalos  xipsets placa base X99. Core i3 XEON ... Multicore XEON. RAM DDR4. AMD: zócalos AM4 xipsets placa base X399. Procesadores Ryzen. RAM DDR3 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

7 Bus sistema Bus de datos Bus de direcciones Bus de control

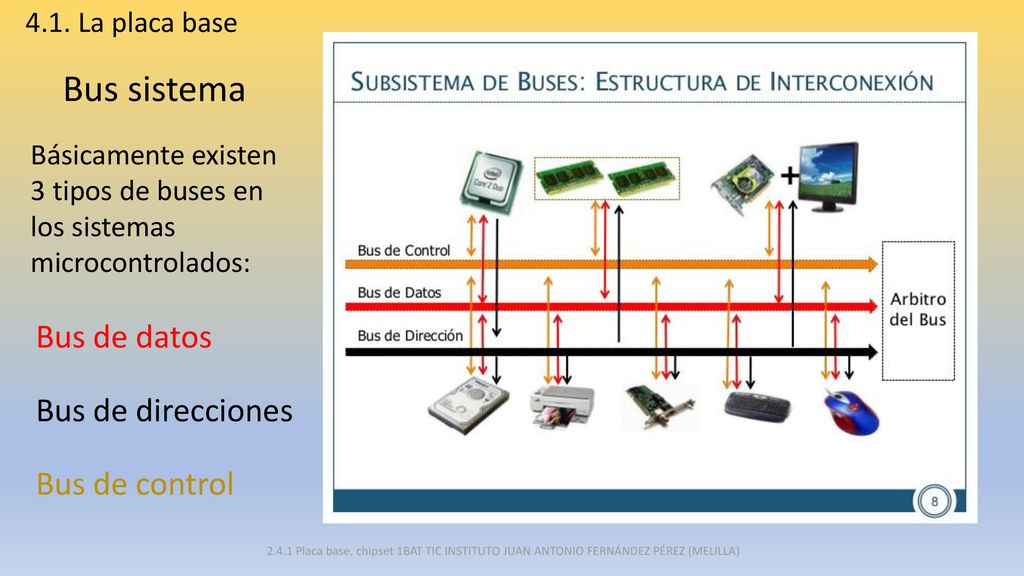

4.1. La placa base Bus sistema Básicamente existen 3 tipos de buses en los sistemas microcontrolados: Bus de datos Bus de direcciones Bus de control 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

8 Bus del sistema Bus de datos: circulan datos

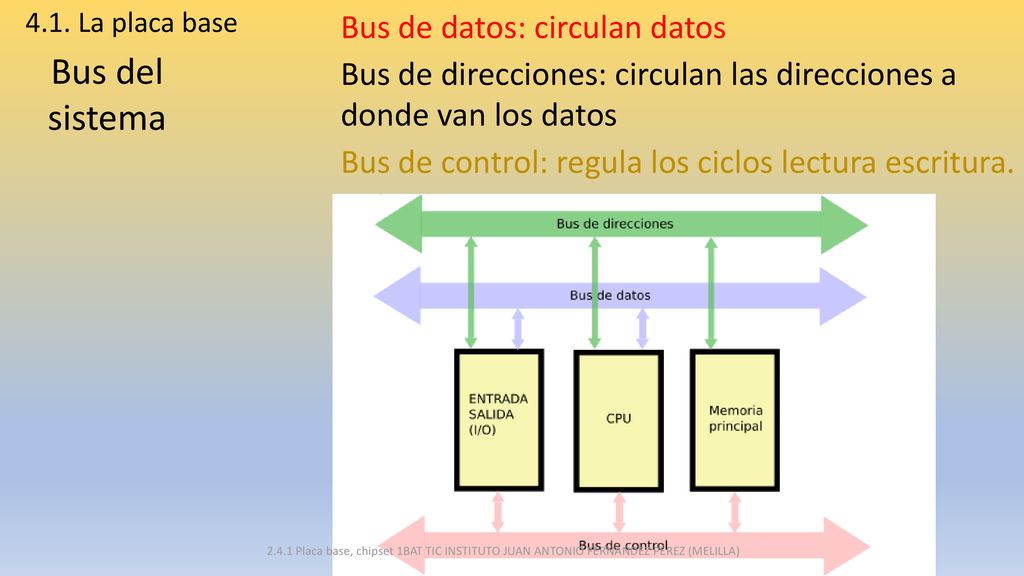

4.1. La placa base Bus de datos: circulan datos Bus del sistema Bus de direcciones: circulan las direcciones a donde van los datos Bus de control: regula los ciclos lectura escritura. 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

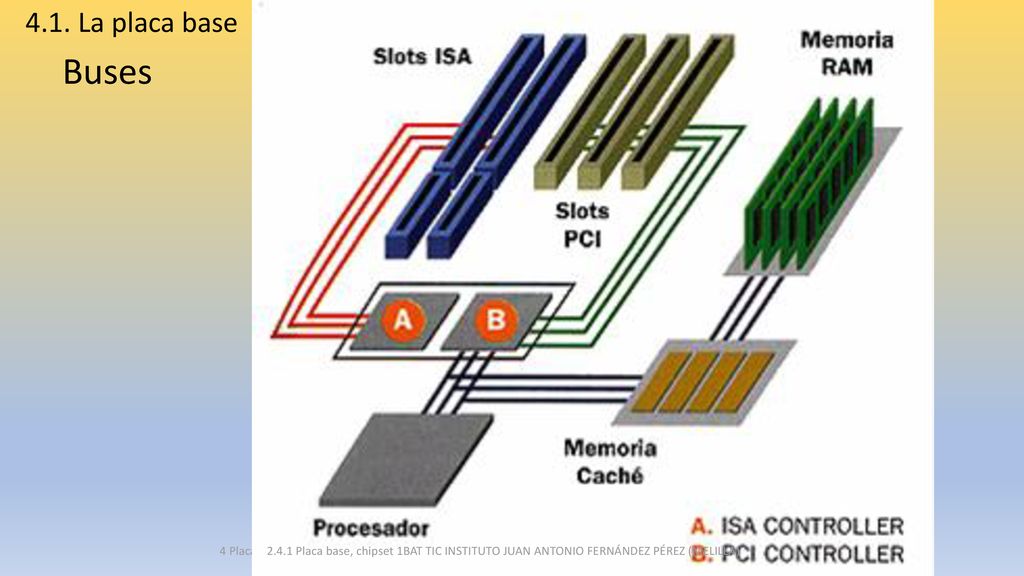

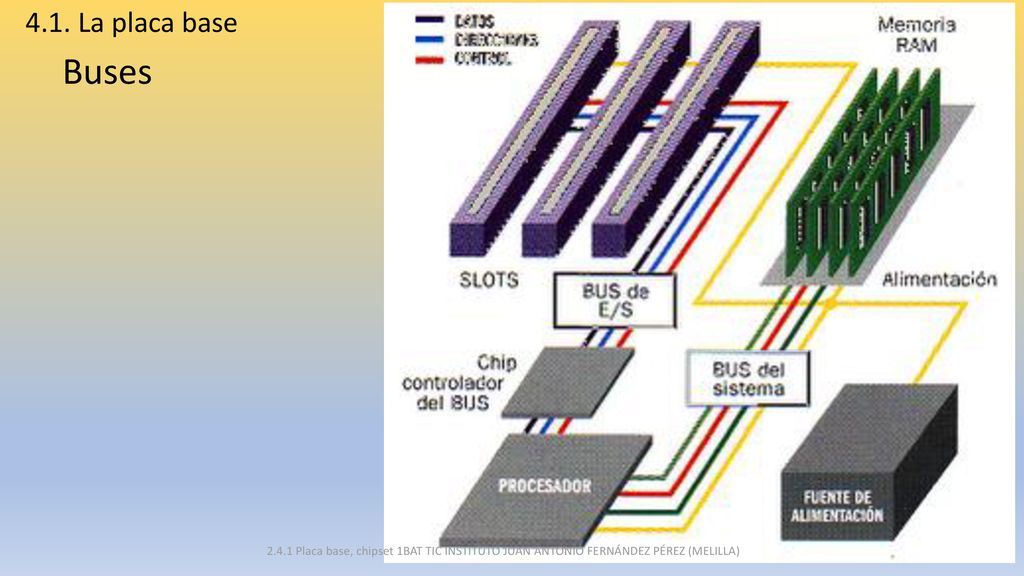

9 4.1. La placa base Buses 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

10 4.1. La placa base Buses 4 Placa base, chipset y µicroprocesador. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA) 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

11 La placa base actuales tienen:

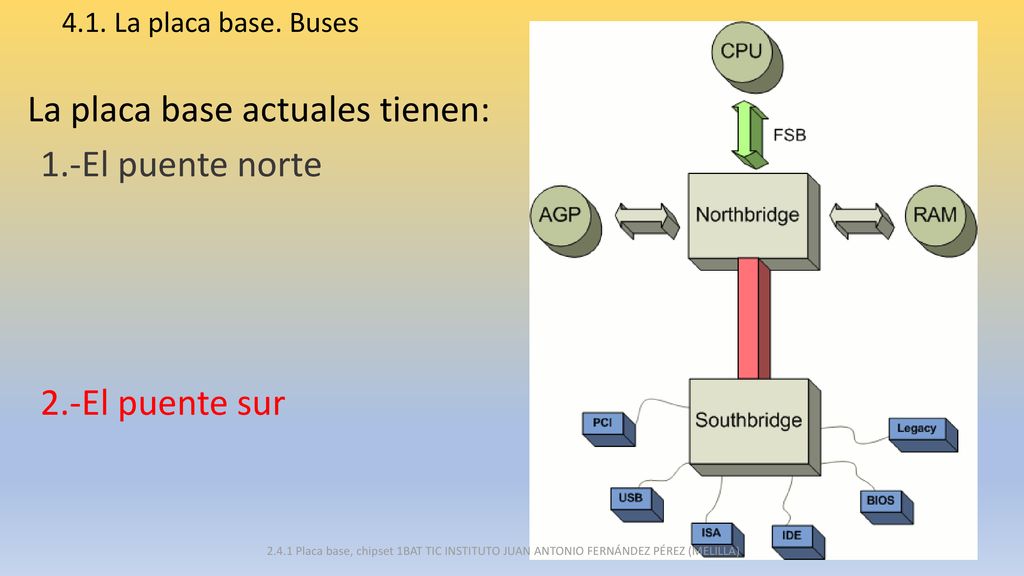

4.1. La placa base. Buses La placa base actuales tienen: 1.-El puente norte 2.-El puente sur 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

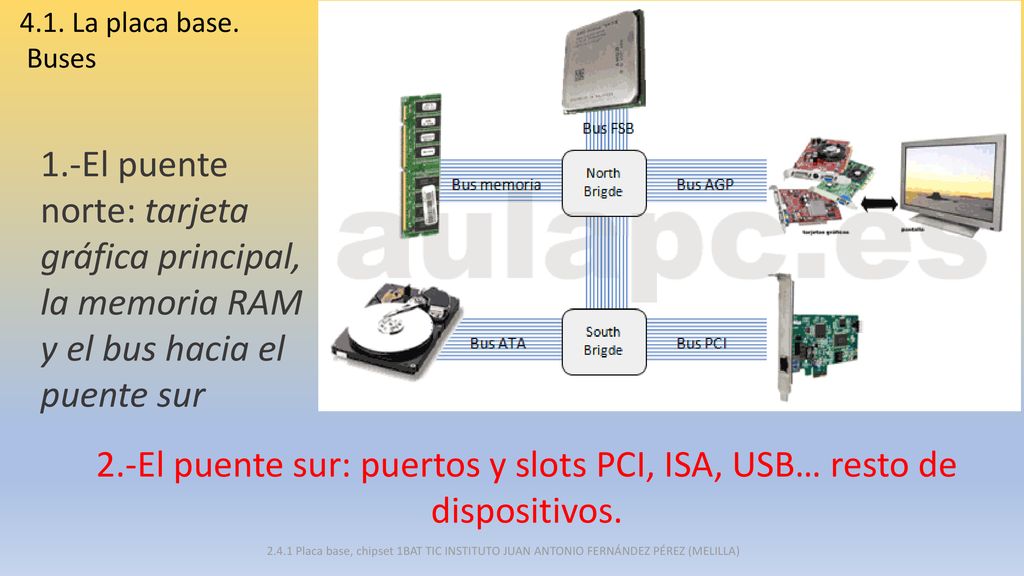

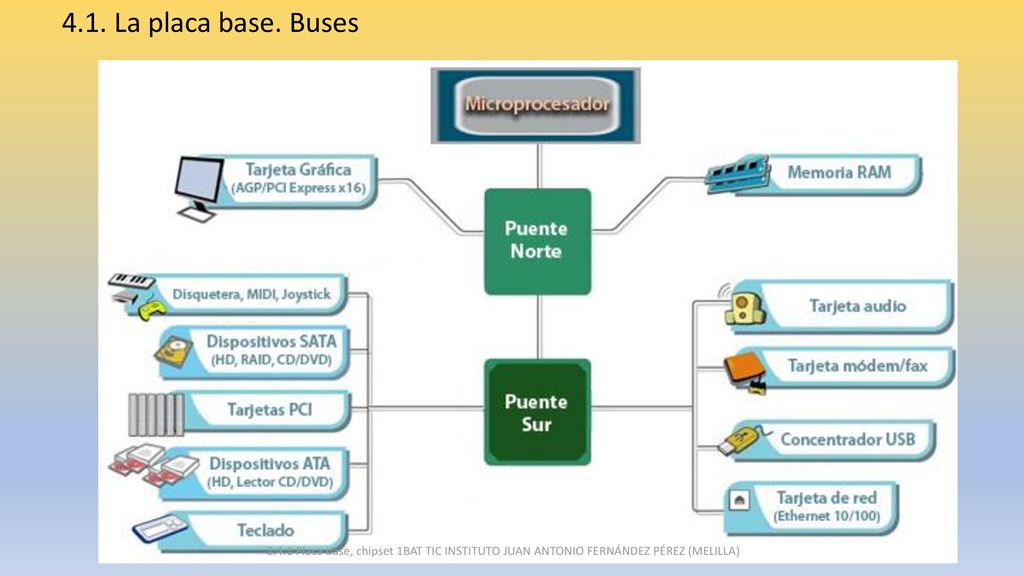

12 4.1. La placa base. Buses 1.-El puente norte: tarjeta gráfica principal, la memoria RAM y el bus hacia el puente sur 2.-El puente sur: puertos y slots PCI, ISA, USB… resto de dispositivos. 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

13 4.1. La placa base. Buses 4 Placa base, chipset y µicroprocesador. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA) 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

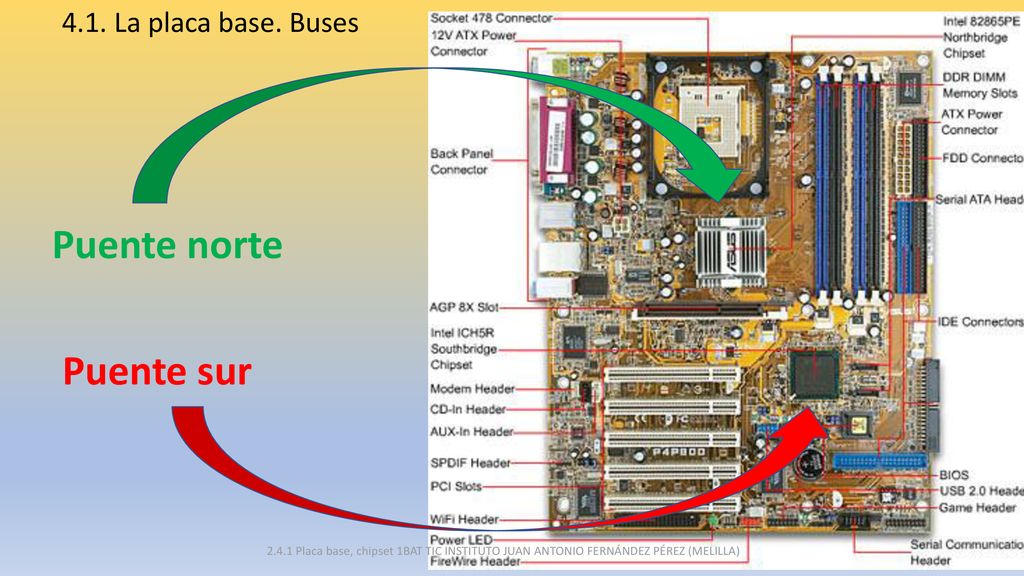

14 Puente norte Puente sur 4.1. La placa base. Buses
2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

15 Puente norte Puente sur 4.1. La placa base. Buses
2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

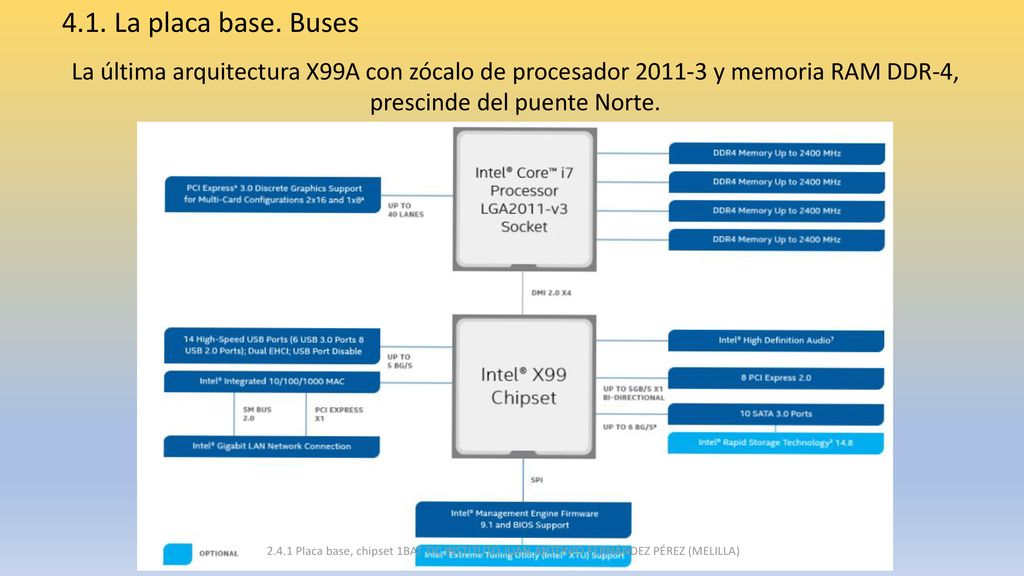

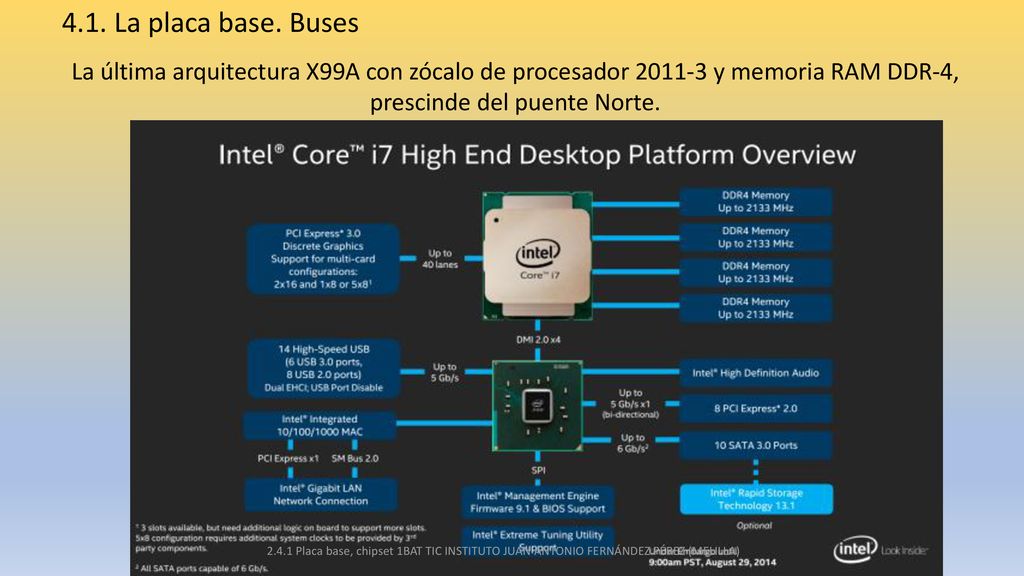

16 4.1. La placa base. Buses La última arquitectura X99A con zócalo de procesador y memoria RAM DDR-4, prescinde del puente Norte. 4 Placa base, chipset y µicroprocesador. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA) 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

17 4.1. La placa base. Buses La última arquitectura X99A con zócalo de procesador y memoria RAM DDR-4, prescinde del puente Norte. 4 Placa base, chipset y µicroprocesador. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA) 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

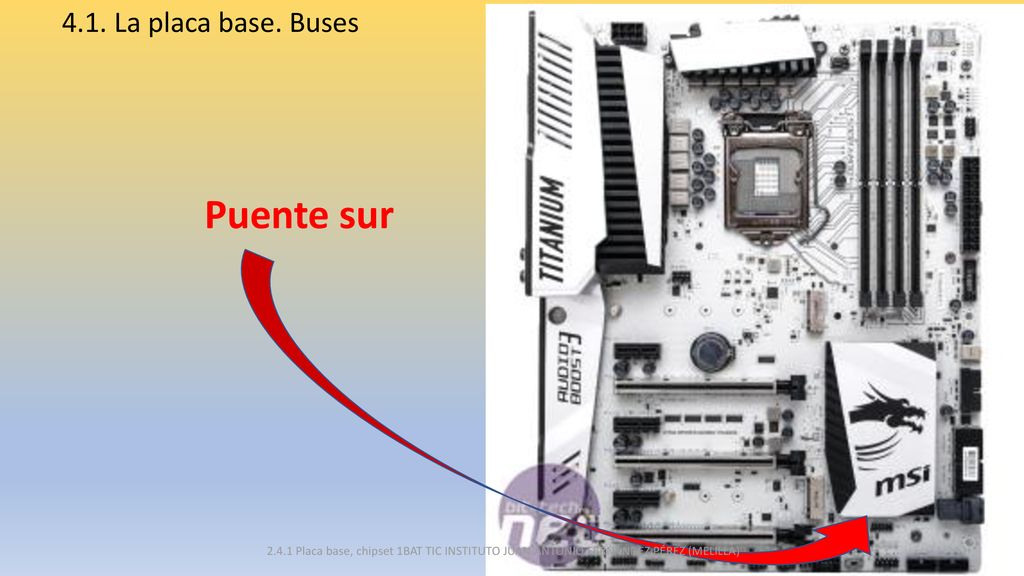

18 Puente sur 4.1. La placa base. Buses
2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

19 Lo que debes saber 4.1. La placa base

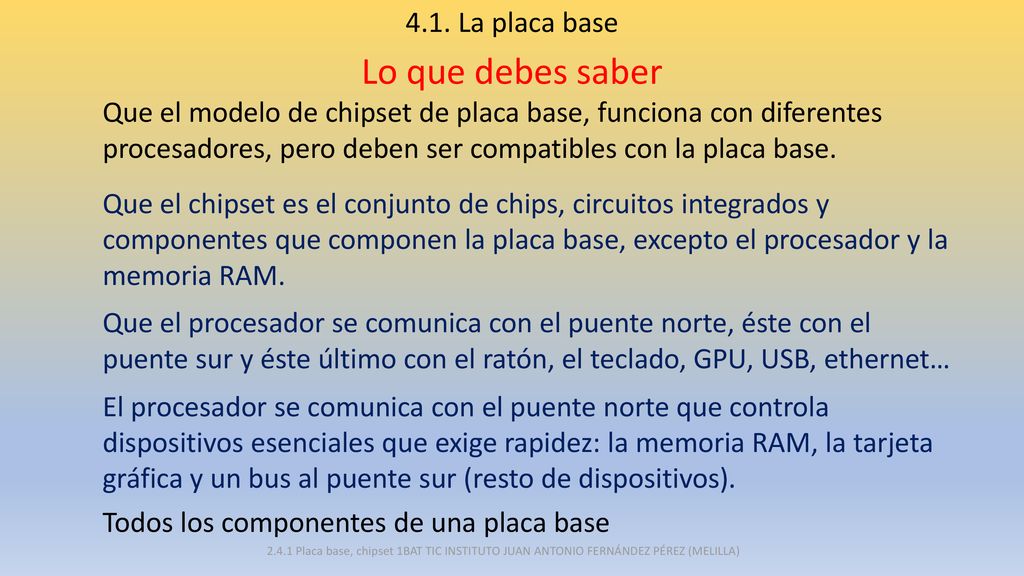

Que el modelo de chipset de placa base, funciona con diferentes procesadores, pero deben ser compatibles con la placa base. Que el chipset es el conjunto de chips, circuitos integrados y componentes que componen la placa base, excepto el procesador y la memoria RAM. Que el procesador se comunica con el puente norte, éste con el puente sur y éste último con el ratón, el teclado, GPU, USB, ethernet… El procesador se comunica con el puente norte que controla dispositivos esenciales que exige rapidez: la memoria RAM, la tarjeta gráfica y un bus al puente sur (resto de dispositivos). Todos los componentes de una placa base 2.4.1 Placa base, chipset 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)
