1 Configurando Enlaces Contenidos Página
Configuraciones de Enlaces Posibles Enlaces de Comunicación Funciones de la CP Ethernet Acciones a Realizar Parámetros de Dirección en Enlaces de Transporte ISO Parámetros de Dirección en Enlaces ISO-on-TCP Funciones Disponibles para Configurar Enlaces Crear Nuevos Enlaces Cambiar el Interlocutor Llamando a Diálogo de Propiedades - Enlace ISO Ficha General, Propiedades - Enlace ISO Ficha Direcciones, Propiedades - Enlace ISO Ficha Dinámicas, Propiedades - Enlace ISO Ficha Panorámica, Propiedades - Enlace ISO Llamando a Diálogo de Propiedades - ISO-on-TCP Ficha General, Propiedades - Enlace ISO-on-TCP Ficha Direcciones, Propiedades - Enlace ISO-on-TCP Ficha Panorámica, Propiedades - Enlace ISO-on-TCP Propiedades Enlace. Otras Funciones Enlaces sin Asignación Acciones Resultantes de Cambiar los Enlaces Configurados Notas sobre Reemplazar CP/CPU

2 Configuraciones de Enlaces Posibles

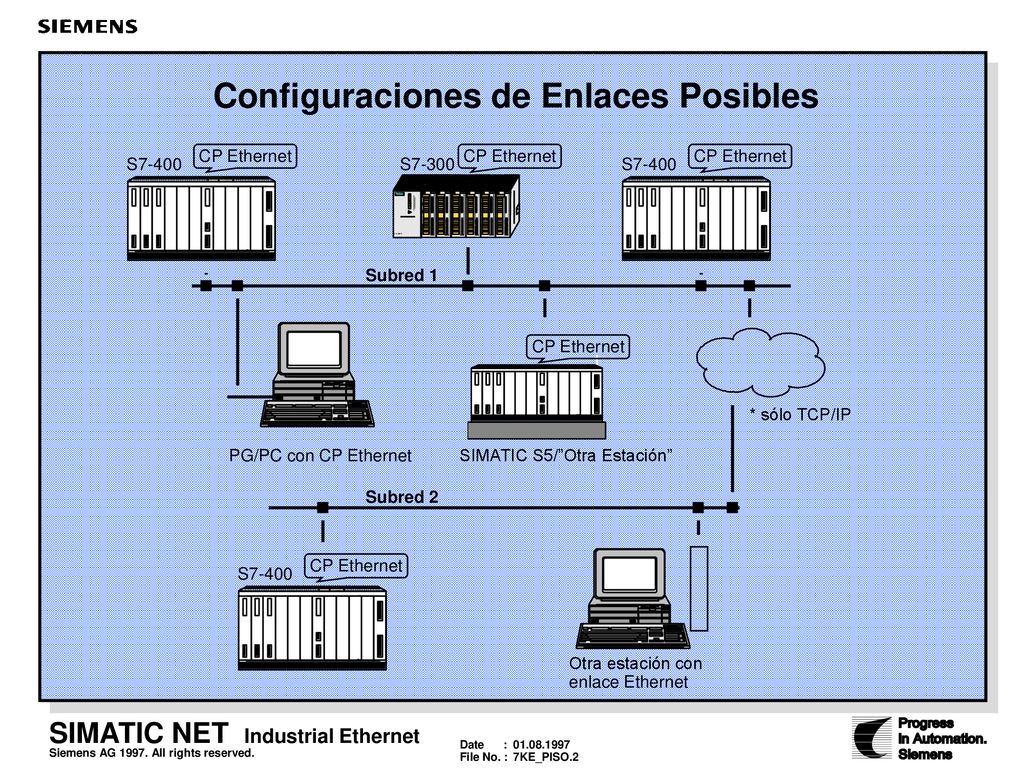

CP Ethernet S7-300 CP Ethernet S7-400 CP Ethernet Subred 1 CP Ethernet * sólo TCP/IP PG/PC con CP Ethernet SIMATIC S5/”Otra Estación” Subred 2 Enlaces en El diagrama superior muestra los posibles enlaces de comunicación entre un Proyecto interlocutores en un proyecto. Los enlaces con interlocutores situados “fuera” del proyecto se tratan de igual modo que los enlaces con “Otro Equipo”. S7-400 CP Ethernet Otra estación con enlace Ethernet

3 Enlaces de Comunicación

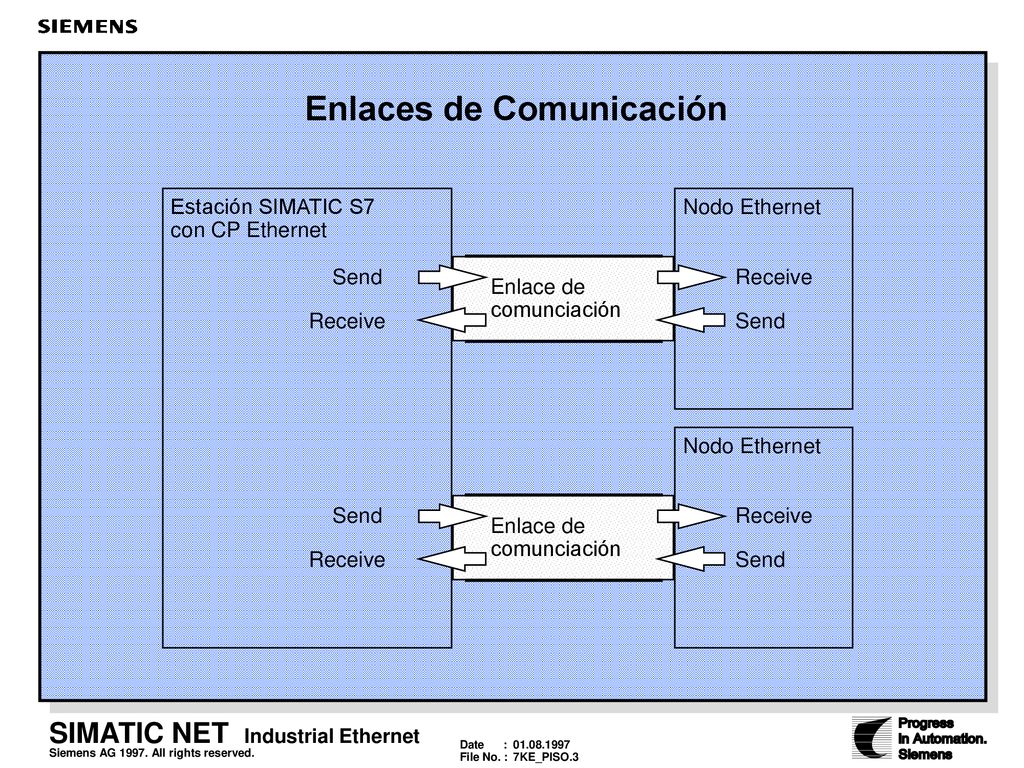

Estación SIMATIC S7 con CP Ethernet Nodo Ethernet Send Enlace de comunciación Receive Receive Send Nodo Ethernet Send Enlace de comunciación Receive Receive Send Propiedades de Un enlace de comunicación permite una comunicación controlada por un Enlace programa sobre Ethernet Industrial entre dos estaciones con las siguientes propiedades :  La transferencia de datos es bidireccional, esto es, pueden enviarse y recibirse datos al mismo tiempo a través del enlace.  Las dos estaciones tienen los mismos derechos, es decir, cada uno de ellos puede iniciar acciones Send o Receive orientadas a evento. Volumén de Datos Para conocer el número de enlaces de comunicación soportados por una y Número de CP Ethernet consulte el capítulo correspondiente en el hardware de la CP Enlaces Ethernet. Puede incrementarse el número de enlaces por estación añadiendo más CPs. La CP Ethernet puede enviar y recibir 240 bytes por trabajo y enlace respectivamente.

4 Funciones de la CP Ethernet
La CP Ethernet realiza las siguientes funciones para controlar la transferencia de datos a través del enlace:  Recibe datos procedentes de Ethernet y los traslada al área de datos de usuario de la CPU.  Acepta datos procedentes del área de datos de usuario de la CPU y los envía a través de Ethernet. El enlace se establece automáticamente, tan pronto como pueda accederse al interlocutor. Panorámica En los enlaces de comunicación S7, la CP Ethernet tiene la misión de enviar y recibir datos a través de Ethernet e intercambiar datos con el programa de usuario en la CPU S7. Funciones de la La CP Ethernet lleva a cabo las siguientes funciones con objeto de CP Ethernet gestionar la transferencia a través del enlace:  Recibe datos procedentes de Ethernet y los traslada al área de datos de usuario de la CPU.  Acepta datos procedentes del área de datos de usuario en la CPU y los envía mediante Ethernet. El enlace se establece automáticamente tan pronto como el interlocutor resulta accesible. Requisitos de La CP Ethernet debe configurarse junto con el resto del hardware, Configuración introducida en la configuración de hardware del equipo y conectada a la subred Ethernet. Como nodo de una red, la CP Ethernet debe tener una dirección. Nota: Todas las estaciones no presentes en el proyecto deben tener objetos sustitutivos configurados en su lugar, p. ej. “S5” u “Otro Equipo”.

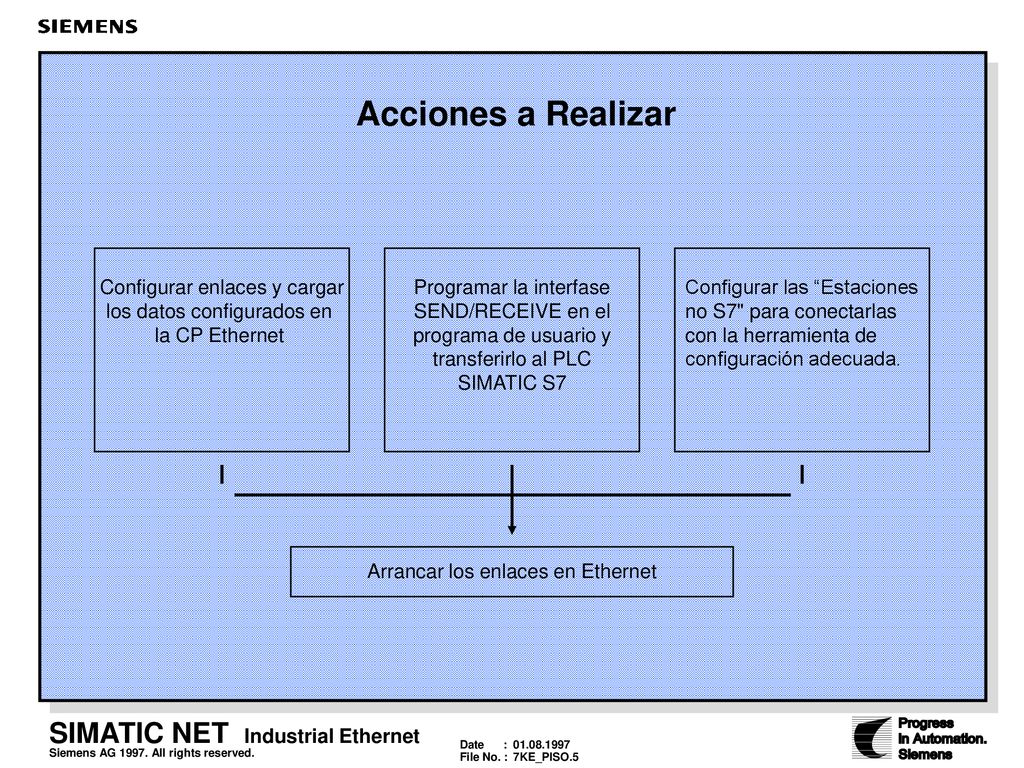

5 Acciones a Realizar Configurar enlaces y cargar
los datos configurados en la CP Ethernet Programar la interfase SEND/RECEIVE en el programa de usuario y transferirlo al PLC SIMATIC S7 Configurar las “Estaciones no S7" para conectarlas con la herramienta de configuración adecuada. Arrancar los enlaces en Ethernet Panorámica del El diagrama representado muestra las acciones a llevar a cabo con Procedimiento objeto de establecer enlaces en el SIMATIC S7 con la CP Ethernet. Observación Cuando configura enlaces, normalmente puede adoptar los valores por defecto. Cuando realice el programa, deberá tener en cuenta los números de enlace configurados.

6 Parámetros de Dirección en Enlaces de Transporte ISO

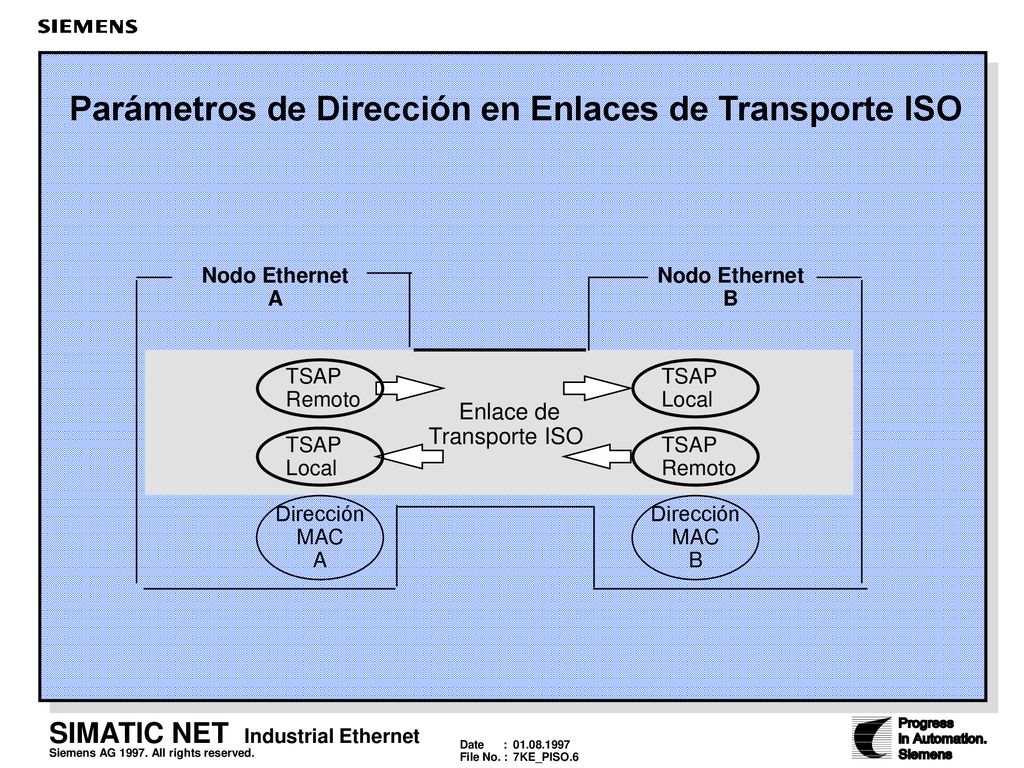

Nodo Ethernet A Nodo Ethernet B TSAP Remoto TSAP Local Enlace de Transporte ISO TSAP Local TSAP Remoto Dirección MAC A Dirección MAC B Parámetros Dirección Un enlace queda definido especificando sus extremos local y remoto. De un Enlace de Transporte ISO  Dirección local: Dirección MAC local y TSAP local (Transport Service Access Point)  Dirección remota: Dirección MAC remota y TSAP remoto Los parámetros de dirección se asignan con NCM S7 y quedan almacenados en la base de datos de la CP. Esto permite realizar cambios y ampliaciones en la topología de la red Ethernet sin que por ellose vea afectado el programa de usuario en la CPU. Nota Cuando configure las CPs Ethernet en las estaciones local y de destino, los TSAPs de un enlace de transporte ISO deben invertirse: TSAP remoto (en CP en estación local) = TSAP local (en estación destino); TSAP local (en CP en estación local) = TSAP remoto (en estación destino);

7 Parámetros de Dirección en Enlaces ISO-on-TCP

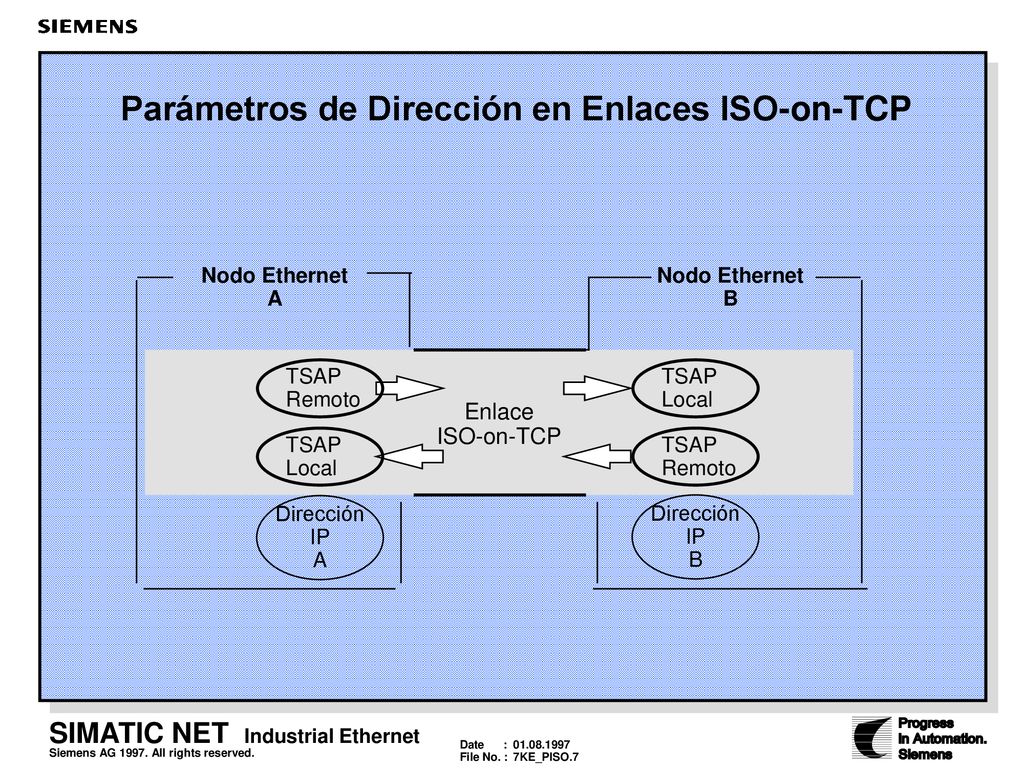

Nodo Ethernet A Nodo Ethernet B TSAP Remoto TSAP Local Enlace ISO-on-TCP TSAP Local TSAP Remoto Dirección IP A Dirección IP B Parámetros Dirección Un enlace queda definido especificando sus extremos local y remoto.  Dirección local: Dirección IP local y TSAP local (Transport Service Access Point)  Dirección remota: Dirección IP remota y TSAP remoto Los parámetros de dirección se asignan con NCM S7 y quedan almacenados en la base de datos de la CP. Esto permite realizar cambios y ampliaciones en la topología de la red Ethernet sin que por ellose vea afectado el programa de usuario en la CPU. Nota Cuando configure las CPs Ethernet en las estaciones local y de destino, los TSAPs de un enlace de transporte ISO-on-TCP deben invertirse: TSAP remoto (en CP en estación local) = TSAP local (en estación destino); TSAP local (en CP en estación local) = TSAP remoto (en estación destino);

8 Funciones Disponibles para Configurar Enlaces
Nuevo Enlace Cambiar interlocutor Propiedades - enlace ISO Propiedades - enlace ISO-on-TCP Borrar Guardar Cargar Salir Imprimir Ayuda Funciones On-line Enlaces en Los enlaces entre estaciones dentro de un proyecto S7 se configuran un Proyecto empezando desde la estación local y seleccionando otra estación en el proyecto. Ambas tienen definida una dirección, es decir, las direcciones local y remota se toman de la configuración de hardware y generalmente se emplean los valores usados por defecto para especificar los TSAPs local/remoto en ambos extremos del enlace. Enlaces con Los enlaces con estaciones que se encuentran fuera del proyecto o con “Estaciones no S7” aquellas que no son SIMATIC se configuran desde la estación local y seleccionando después una estación de tipo “SIMATIC S5”, “Otro Equipo” o “PG/PC”. El extremo contiene las direcciones local y remota. Los enlaces con “Estaciones no S7” se crean como enlaces no especificados parcialmente, es decir, el TSAP remoto no aparece. La totalidad de los detalles del enlace ha de especificarse en el diálogo Propiedades. Enlaces no Los enlaces con dispositivos aún desconocidos (p. ej. Dispositivo de Especificados diagnóstico) se configuran como enlaces “no especificados” y los detalles pueden completarse más tarde en el diálogo Propiedades. La dirección MAC local se especifica, pero el TSAP local, la dirección MAC remota y el TSAP remoto no aparecerán.

9 Crear Nuevos Enlaces (1)

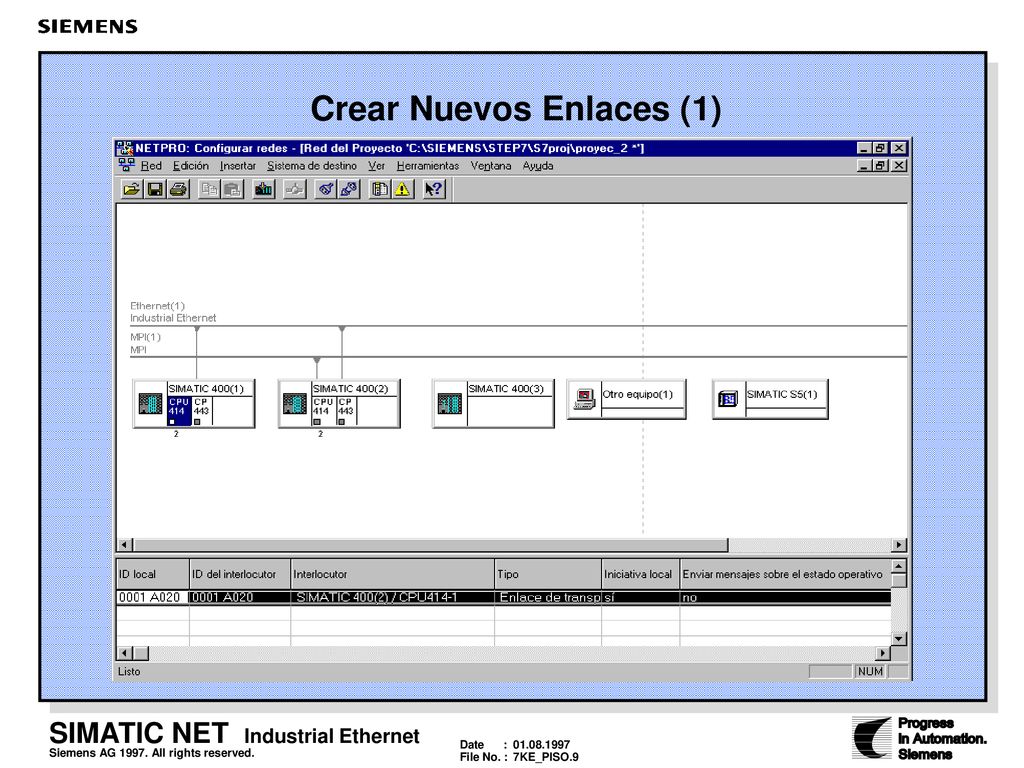

Procedimiento Puede acceder a la tabla de configuración de enlaces del siguiente modo. 1. Abra su CPU en el Administrador SIMATIC. 2. Seleccione el objeto Enlaces 3. Elija la opción de menú Edición > Abrir objeto Resultado: Aparecerá en la pantalla la tabla de configuración de enlaces. Nodo Local Para cada módulo programable (CPU) se genera una tabla de enlaces independiente que muestra los interlocutores y los tipos de enlaces. El módulo (CPU), para el que se ha seleccionado la tabla de enlaces también se denomina “nodo local”.

10 Crear Nuevos Enlaces (2)

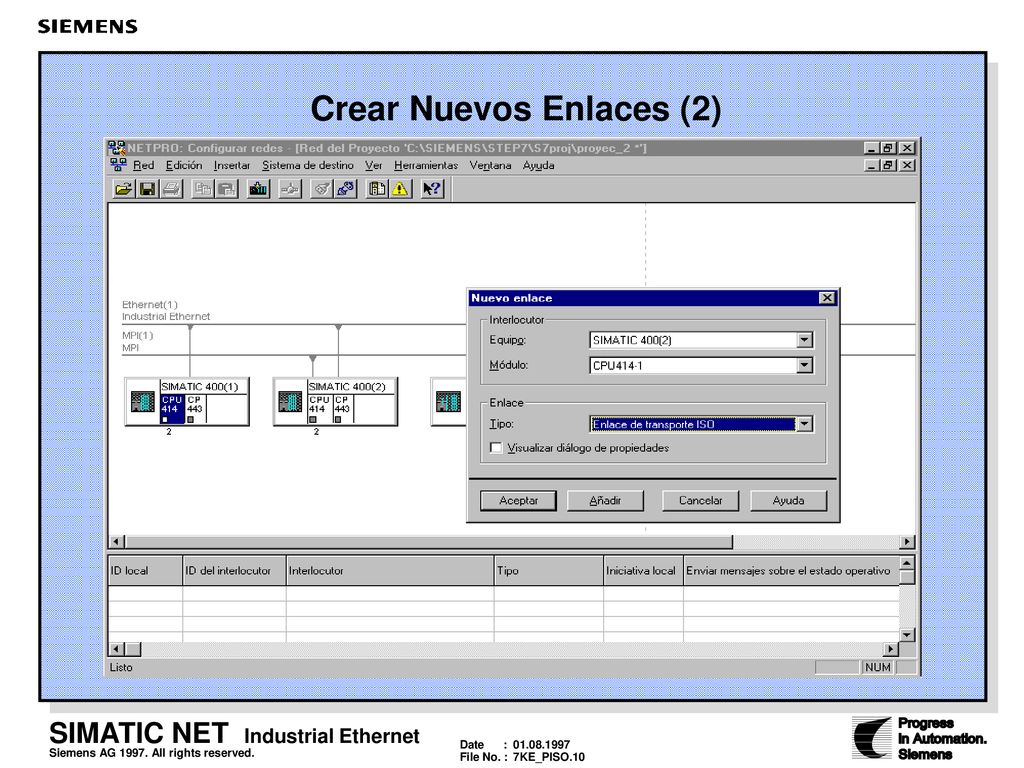

Nuevo Enlace Para crear un nuevo enlace, proceda del siguiente modo: 1. Elija las opciones de menú Insertar > Nuevo enlace Resultado: Aparece el cuadro de diálogo mostrado en pantalla. 2. En el campo de entrada “Equipo” seleccione la estación en la que desea crear un enlace. 3. En el campo de entrada “Módulo” seleccione la CPU de la estación en la que desea crear un enlace. 4. En el campo de entrada “Tipo” elija el tipo de enlace que quiere emplear, en este caso “Enlace de transporte ISO”. Cuando confirma las entradas con “Añadir”, se crea el nuevo enlace, y el cuadro de diálogo “Nuevo enlace” permanece abierto. Esto le permitirá crear nuevos enlaces sin necesidad de abrir de nuevo el mencionado cuadro de diálogo. La lista de enlaces se actualiza al mismo tiempo. Cuando haya creado todos los enlaces nuevos, puede cerrar el cuadro de diálogo con el botón “Aceptar”.

11 Crear Nuevos Enlaces (3)
Interlocutor Se visualizan todos los interlocutores remotos a la estación local del Enlace seleccionada en el proyecto S7 mostrando todos sus módulos programables (CPUs) para que haga su selección. Elija el módulo programable con el que pretende establecer el enlace. Con Aceptar el enlace se añade a la lista, se cierra el cuadro de diálogo y se actualiza y visualiza el diálogo principal. Con Cancelar se cierra el diálogo y el enlace no se añade a la lista. Nota Para conocer el máximo número de enlaces configurables en cada tipo de CP Ethernet consulte el correspondiente capítulo de hardware de la CP. Si se instalan varias CPs en un equipo, se selecciona la siguiente automáticamente. Puede reajustar los enlaces en el diálogo Propiedades. Los enlaces con “estaciones no S7” se generan como enlaces parcialmente configurados, es decir, se omite el TSAP remoto. Los detalles de este enlace deberán especificarse también en el diálogo Propiedades. .

12 Cambiar el Interlocutor

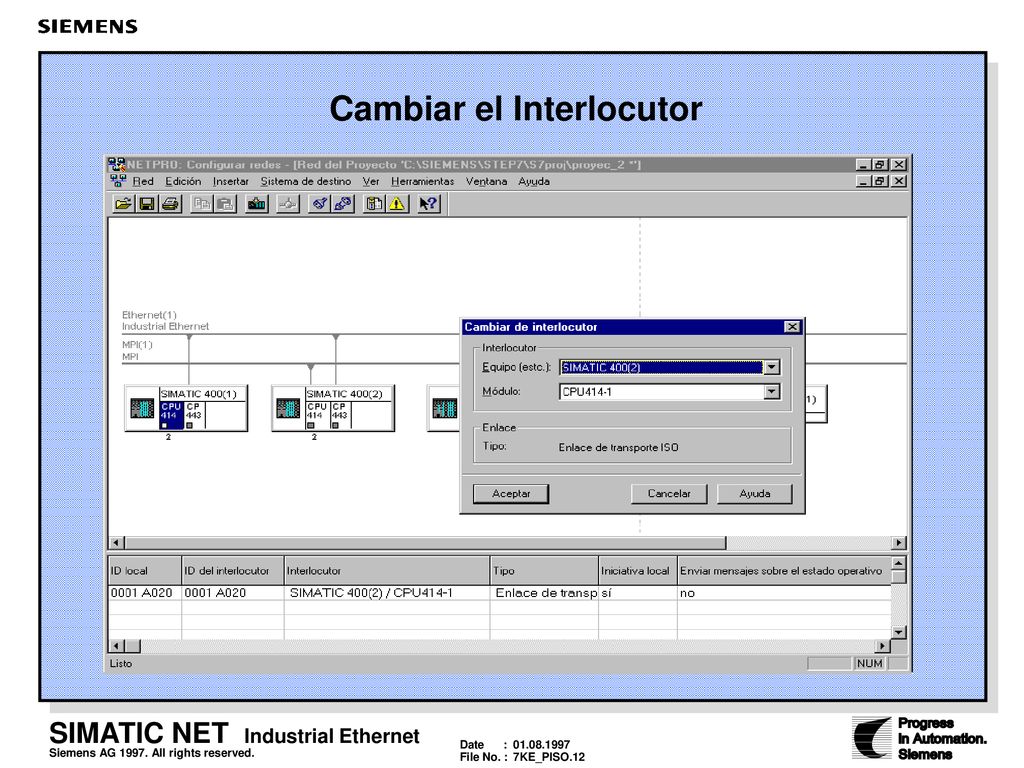

Además de crear nuevos enlaces también puede cambiar el interlocutor en cualquier enlace ya configurado. Llamando al Diálogo Para llegar hasta el diálogo que hace posible el cambio del interlocutor, proceda del siguiente modo: 1. Seleccione el enlace en cuestión en la tabla de enlaces. 2. Elija las opciones de menú Edición > Cambiar interlocutor... Resultado: La pantalla mostrada en la parte superior. Interlocutor Del mismo modo que para crear nuevos enlaces, todos los equipos en el del Enlace proyecto S7 se visualizan para ser escogidos. Seleccione el módulo programable con el que desea establecer el enlace. Con Aceptar el enlace se añade a la lista, se cierra el cuadro de diálogo y se actualiza y visualiza el diálogo principal. Con Cancelar se cierra el diálogo y la modificación no se actualiza en la lista.

13 Llamando a Diálogo de Propiedades - Enlace ISO

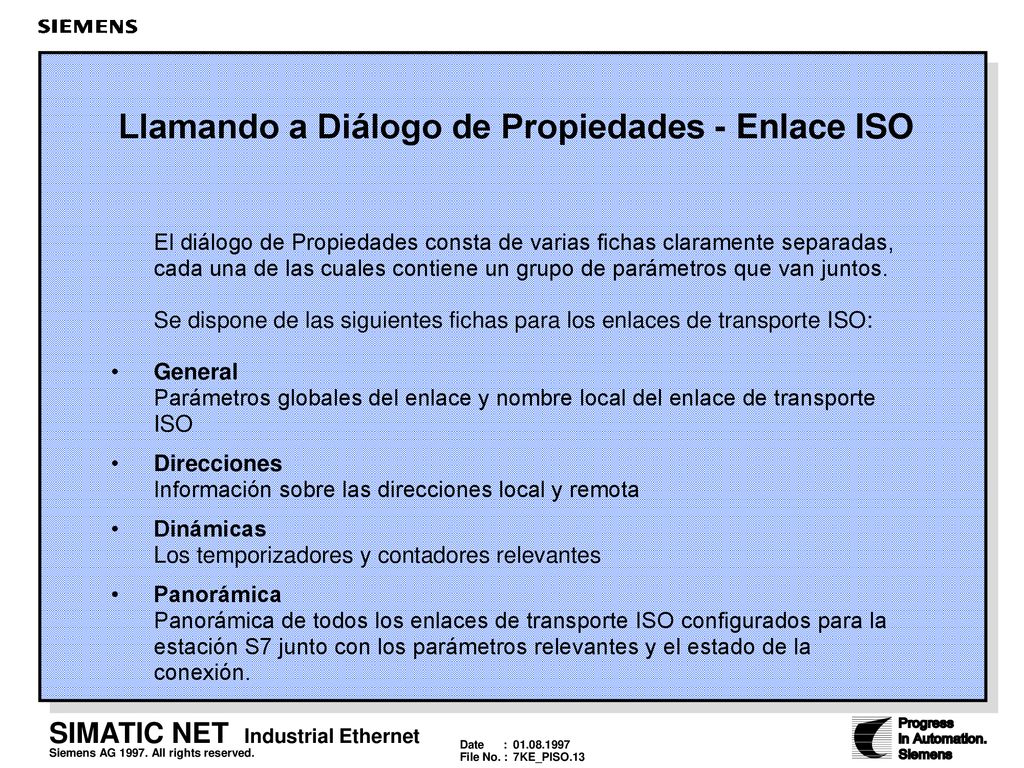

El diálogo de Propiedades consta de varias fichas claramente separadas, cada una de las cuales contiene un grupo de parámetros que van juntos. Se dispone de las siguientes fichas para los enlaces de transporte ISO: General Parámetros globales del enlace y nombre local del enlace de transporte ISO Direcciones Información sobre las direcciones local y remota Dinámicas Los temporizadores y contadores relevantes Panorámica Panorámica de todos los enlaces de transporte ISO configurados para la estación S7 junto con los parámetros relevantes y el estado de la conexión. Además de crear nuevos enlaces también puede cambiar determinadas propiedades en cada enlace configurado. En este diálogo puede modificar parámetros individuales del enlace que se introdujeron por defecto en el diálogo Nuevo enlace. Llamando al Diálogo Para llegar hasta el diálogo de propiedades del enlace, proceda del siguiente modo: Seleccione el enlace en cuestión en la tabla de enlaces. 2. Elija las opciones de menú Edición > Propiedades del objeto Resultado: Aparece el diálogo “Propiedades Enlace transporte ISO”.

14 Ficha General (1) Propiedades - Enlace ISO

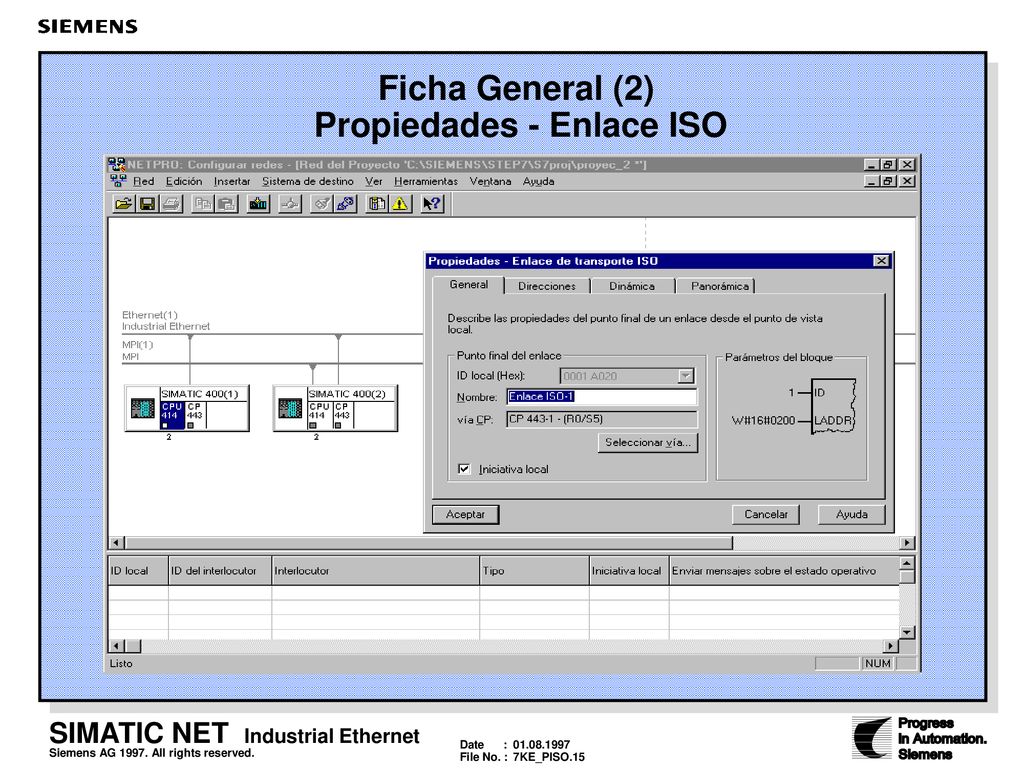

Ficha General Esta ficha del diálogo Propiedades muestra los parámetros globales del enlace y el nombre local del enlace de transporte ISO. El ID local es el mismo que en la lista de enlaces y se vuelve a mostrar aquí sólo por claridad.

15 Ficha General (2) Propiedades - Enlace ISO
Atributo Descripción Acceso Punto final del enlace ID local Idéntico al valor en la lista de enlaces Sólo lectura Nombre Nombre sugerido. Puede cambiarlo si es necesario. Modificable Utilice este campo para identificar el interlocutor en el caso de enlaces no especificados. Via CP Si hay varias CPs del mismo tipo en el equipo, todas ellas Seleccionable conectadas a la misma subred, puede seleccionar la que quiere usar para este enlace. Si no se asigna una CP (p. ej. porque se haya borrado), aparecerá “Ninguna” en este campo. Si sólo hay una CP en el equipo, no es posible realizar Sólo lectura ninguna selección. Iniciativa local Por defecto la iniciativa es local. Si la conexión no está Modificable especificada, pasa a ser pasiva. ON: Establecimiento de enlace activo (por defecto) OFF: Establecimiento del enlace por parte del interlocutor Parámetros del Bloque ID Este valor debe introducirse en el parámetro ID de llamada Sólo lectura al bloque en el programa de usuario para identificar el enlace. LADDR Este valor debe introducirse en el parámetro LADDR de Sólo lectura llamada al bloque en el programa de usuario para identificar el enlace.

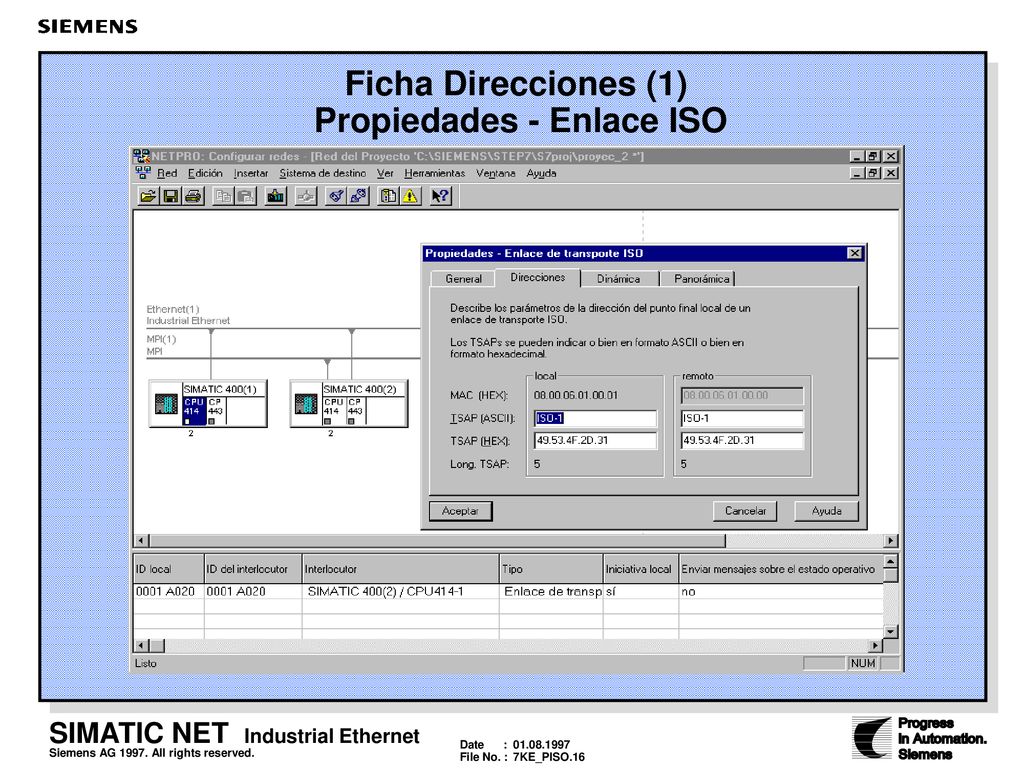

16 Ficha Direcciones (1) Propiedades - Enlace ISO

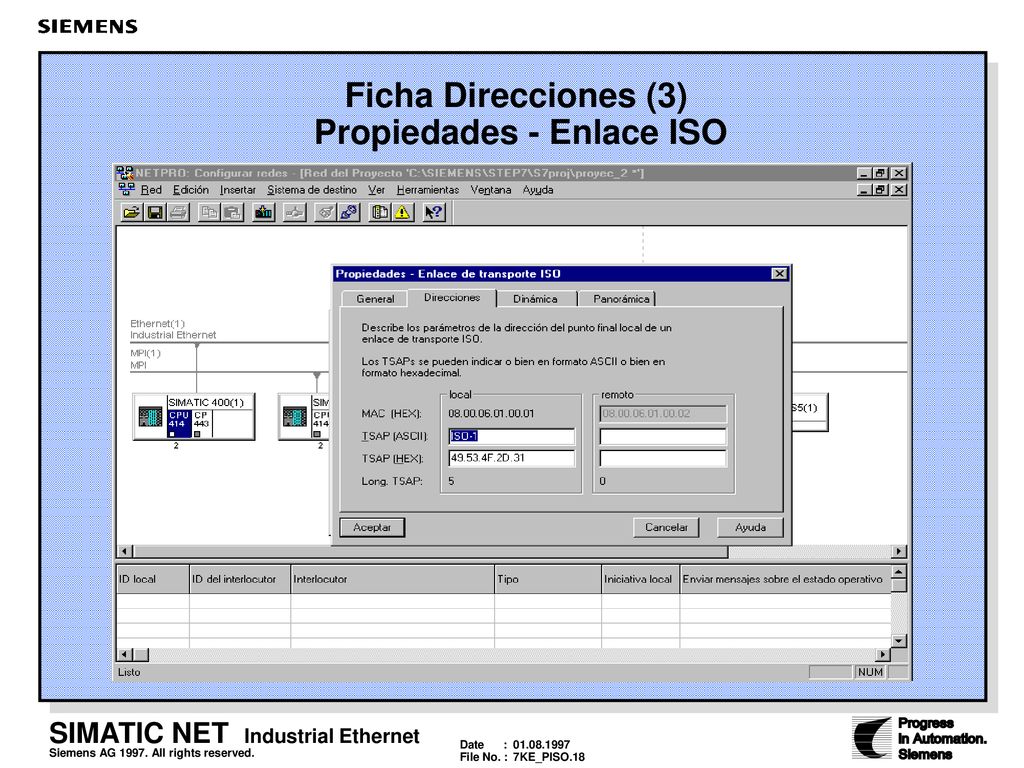

Ficha Direcciones La ficha Direcciones muestra los valores sugeridos para las direcciones relevantes locales y remotas. En el caso de enlaces con “estaciones no S7” puede establecer los TSAPs individualmente.

17 Ficha Direcciones (2) Propiedades - Enlace ISO
Formato TSAP Los enlaces de transporte ISO tienen un TSAP de longitud entre 1 y 32 bytes. La longitud actual se visualiza automáticamente en el campo de entrada correspondiente (visualizables: 20 caracteres ASCII). Tanto el TSAP local como el remoto pueden darse como valores hexadecimales o como una cadena ASCII. Si lo hace en ASCII, los caracteres que introduzca se visualizaran también en formato hexadecimal. Si lo hace en hexadecimal, se mostrarán los caracteres ASCII equivalentes que pueden imprimirse. Si introduce caracteres que no pueden imprimirse, el campo de ASCII se pone gris (entrada ASCII no posibe) y dichos caracteres aparecen como un período. TSAPs Los TSAPs local y remoto pueden ser iguales porque el enlace queda Local y Remoto unívocamente definido a través de las direcciones MAC. Si quiere establecer más de un enlace entre dos estaciones, los TSAPs deben ser distintos. TSAPs por defecto Cuando está configurando los TSAPs local y remoto, se le propondrán unos valores por defecto (p. ej. “ISO-1” para el primer enlace entre dos interlocutores). Si se configuran más enlaces entre los mismos interlocutores, los valores por defecto se incrementan automáticamente (es decir, ISO-2 etc.). Para un nuevo enlace con un nuevo interlocutor, el valor propuesto por defecto volverá a ser ISO-1.

18 Ficha Direcciones (3) Propiedades - Enlace ISO
Enlaces sin Primero debe introducirse un enlace sin especificar en el diálogo Nuevo. Especificar El establecimiento del enlace será entonces pasivo y se omiten los parámetros de la dirección remota, es decir, no son relevantes para la CP Ethernet. Cuando el enlace se establezca, se aceptará cualquier interlocutor direccionado con la dirección MAC adecuada y el TSAP correcto (interlocutor = nombre del enlace). El cuadro de diálogo superior muestra una situación de este tipo donde la dirección MAC remota no se especifica y el TSAP remoto debe introducirse.

19 Ficha Dinámica (1) Propiedades - Enlace ISO
Ficha Dinámica La ficha Dinámica contiene los temporizadores y contadores relevantes del enlace. Puede adoptar los valores por defecto. Si es necesario (esto es, enlaces con sistemas no SIMATIC) puede ajustar los temporizadores y contadores individualmente y modificar el comportamiento dinámico del enlace.

20 Ficha Dinámica (2) Propiedades - Enlace ISO
Atributo Descripción Acceso Connection Establishment Retransmission El tiempo de retransmisión especifica el intervalo que ha de Time trasncurrir tras un intento fallido de establecimiento del enlace para volverlo a intentarlo ( s, por defecto 5 s) - Si la iniciativa es local Modificable - Si la iniciativa no es local (-> irrelevante) Sólo lectura Data Transfer Retransmission Este parámetro especifica el intervalo de espera para volver Modificable Time a intentar una transmisión tras producirse un intento fallido ( ms, por defecto 1000 ms). Max. Count Este parámetro indica el número máximo de intentos de Modificable transmisión, incluyendo el primero ( , por defecto 5). Inactivity Time El tiempo de inactividad especifica el intervalo tras el cúal Modificable el enlace se elimina si no se reciben señales de vida del interlocutor ( s, por defecto 30 s). Window Time El tiempo de ventana especifica el intervalo de envío de Sólo lectura tramas de señal de vida. Dicho tiempo se fija en 1/3 del tiempo de inactividad en CPs SIMATIC NET ( s, por defecto 10 s). Las tramas de señal de vida se envían con objeto de comprobar el enlace para la trasnmisión de tramas incluso cuando no hay tráfico de datos.

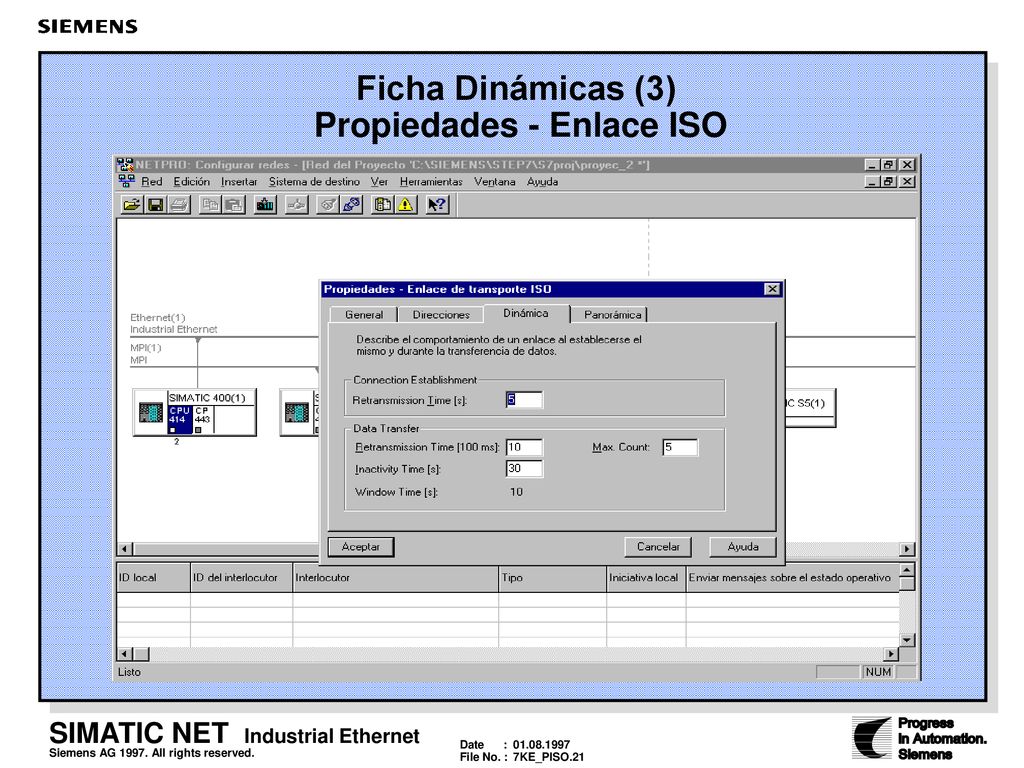

21 Ficha Dinámicas (3) Propiedades - Enlace ISO
El interlocutor envía una trama en respuesta a la señal de vida. Éstas se envían al interlocutor pasado el Window Time. Para prevenir que se desactiven los enlaces innecesariamente, el tiempo de inactivación deberá ser al menos tres veces el Window Time.

22 Ficha Panorámica Propiedades - Enlace ISO

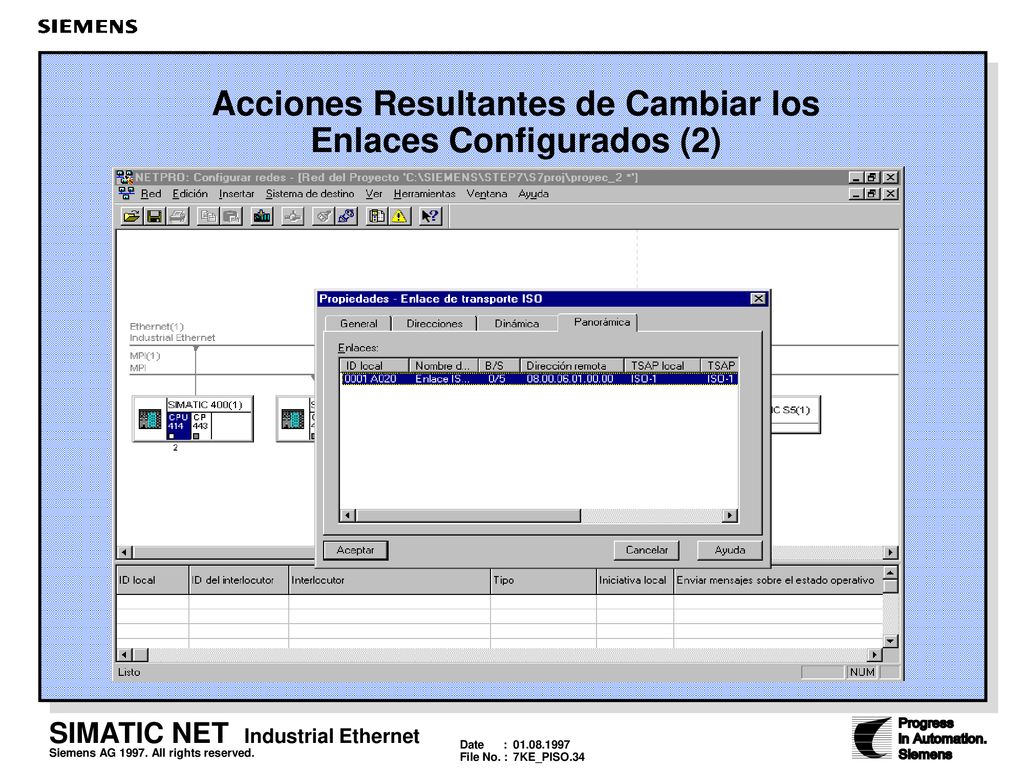

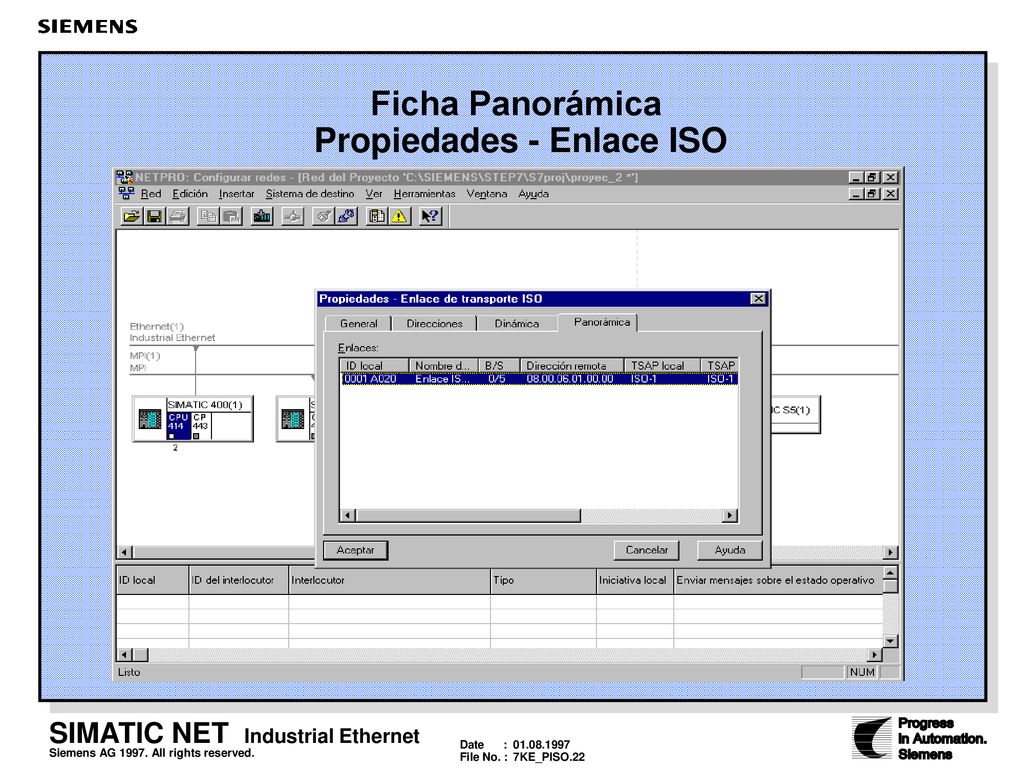

Ficha Panorámica La panorámica muestra todos los enlaces ISO de transporte configurados en este equipo junto con sus parámetros (no puede cambiarse). Parámetro Descripción ID Local ID del enlace de transporte ISO Nombre del enlace Nombre dado al enlace. Esto identifica el enlace de transporte ISO (por defecto 8 caracteres de longitud). R/S Rack/slot de la CP local, usada en el enlace. Dirección Remota Dirección MAC remota en la subred Ethernet. TSAP Local Extremo local del enlace (Transport Service Access Point). TSAP Remoto Extremo remoto del enlace. Estado Estado de la configuración actual del enlace. “Los enlaces sin asignación” se representan con “No CP local / No CP Remota” en la columna estado y un “!” al final de “ID local”. (Ejemplo: 0002 A020!) Los enlaces actualmente editados también se indican con un “!” al final del “ID local”.

23 Llamando a Diálogo de Propiedades - ISO-on-TCP

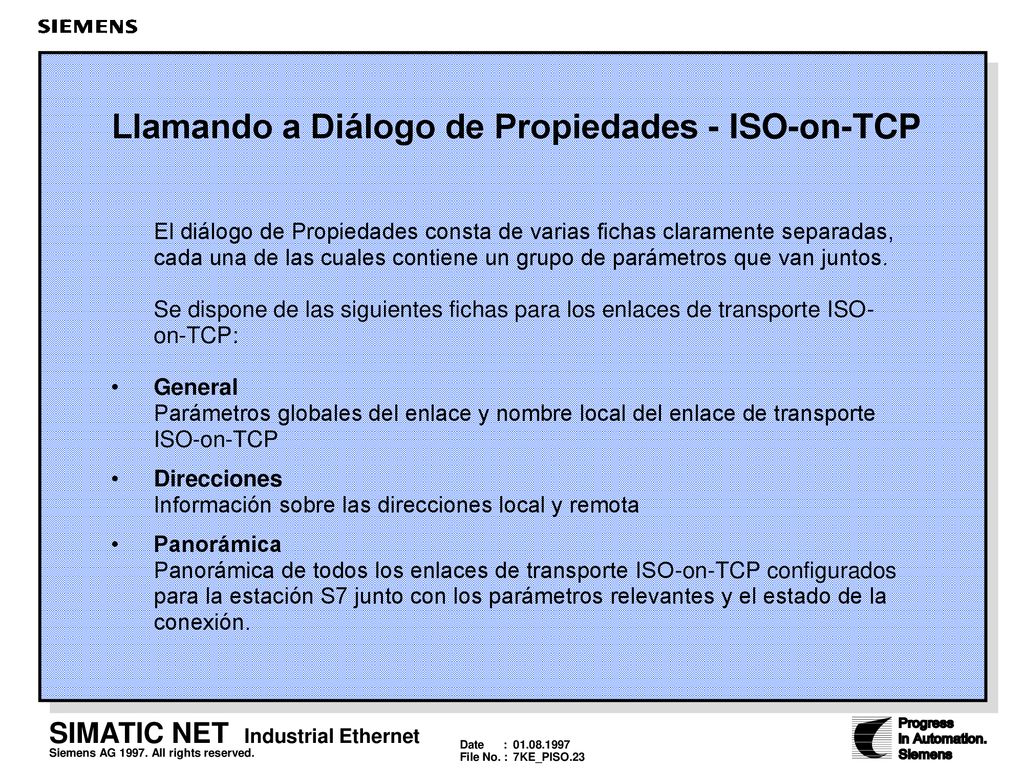

El diálogo de Propiedades consta de varias fichas claramente separadas, cada una de las cuales contiene un grupo de parámetros que van juntos. Se dispone de las siguientes fichas para los enlaces de transporte ISO-on-TCP: General Parámetros globales del enlace y nombre local del enlace de transporte ISO-on-TCP Direcciones Información sobre las direcciones local y remota Panorámica Panorámica de todos los enlaces de transporte ISO-on-TCP configurados para la estación S7 junto con los parámetros relevantes y el estado de la conexión. Además de introducir un enlace en la tabla de enlaces puede modificar parámetros individuales de cada uno de los enlaces configurados respecto a los dados por defecto que se dieron en el diálogo Nuevo. Llamando al Diálogo Para llegar hasta el diálogo de propiedades del enlace, proceda del siguiente modo: Seleccione el enlace en cuestión en la tabla de enlaces. 2. Elija las opciones de menú Edición > Propiedades del objeto Resultado: Aparece el diálogo “Propiedades Enlace ISO-on-TCP”.

24 Ficha General (1) Propiedades - Enlace ISO-on-TCP

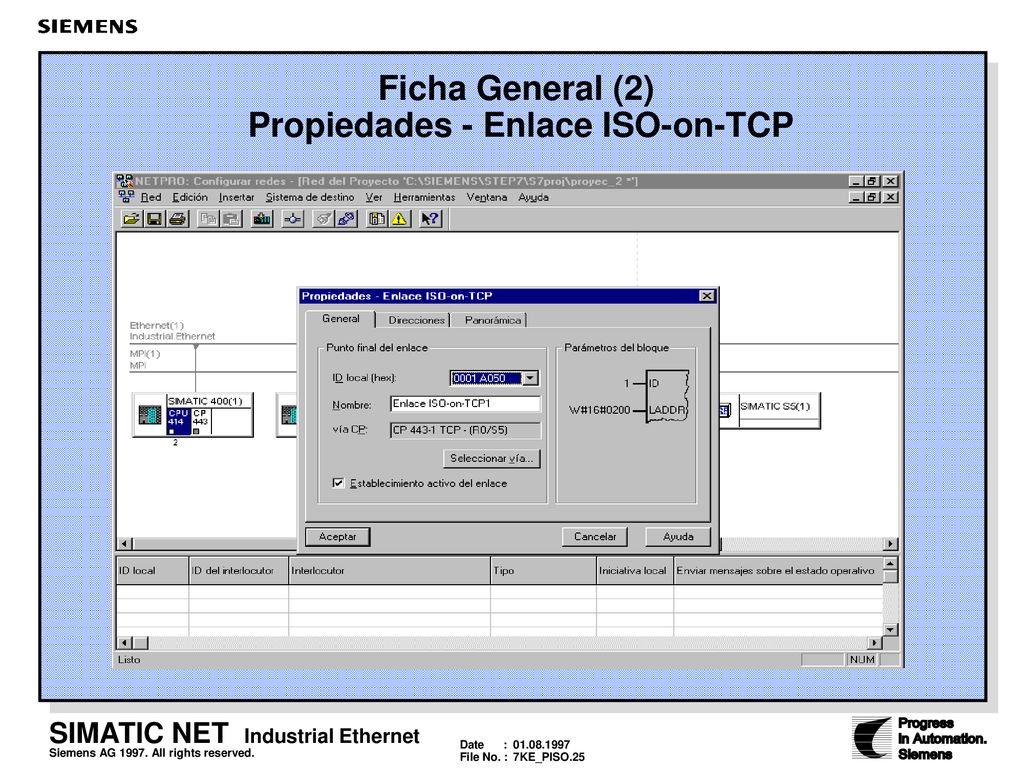

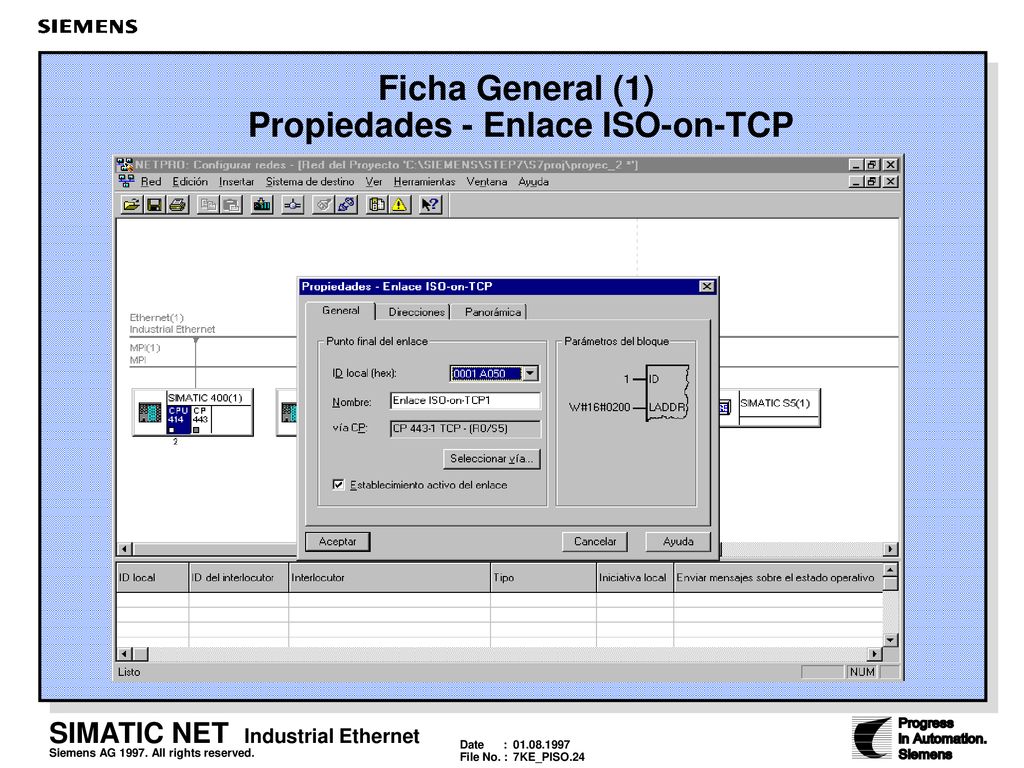

Ficha General Esta ficha del cuadro de diálogo Propiedades muestra los parámetros del enlace y el nombre local del enlace ISO-on-TCP. El ID local es idéntico al ID de la lista de enlaces (configuración enlaces STEP 7) y se representa aquí por claridad.

25 Ficha General (2) Propiedades - Enlace ISO-on-TCP
Atributo Descripción Acceso Punto final del enlace ID local Idéntico al valor en la lista de enlaces Seleccionable Nombre Nombre sugerido. Puede cambiarlo si es necesario. Modificable Utilice este campo para identificar el interlocutor en el caso de enlaces no especificados. Via CP Si hay varias CPs del mismo tipo en el equipo, todas ellas Seleccionable conectadas a la misma subred, puede seleccionar la que quiere usar para este enlace. Si no se asigna una CP (p. ej. porque se haya borrado), aparecerá “Ninguna” en este campo. Si sólo hay una CP en el equipo, no es posible realizar Sólo lectura ninguna selección. Iniciativa local Por defecto la iniciativa es local. Si la conexión no está Modificable especificada, pasa a ser pasiva. ON: Establecimiento de enlace activo (por defecto) OFF: Establecimiento del enlace por parte del interlocutor Parámetros del Bloque ID Este valor debe introducirse en el parámetro ID de llamada Sólo lectura al bloque en el programa de usuario para identificar el enlace. LADDR Este valor debe introducirse en el parámetro LADDR de Sólo lectura llamada al bloque en el programa de usuario para identificar el enlace.

26 Ficha Direcciones (1) Propiedades - Enlace ISO-on-TCP

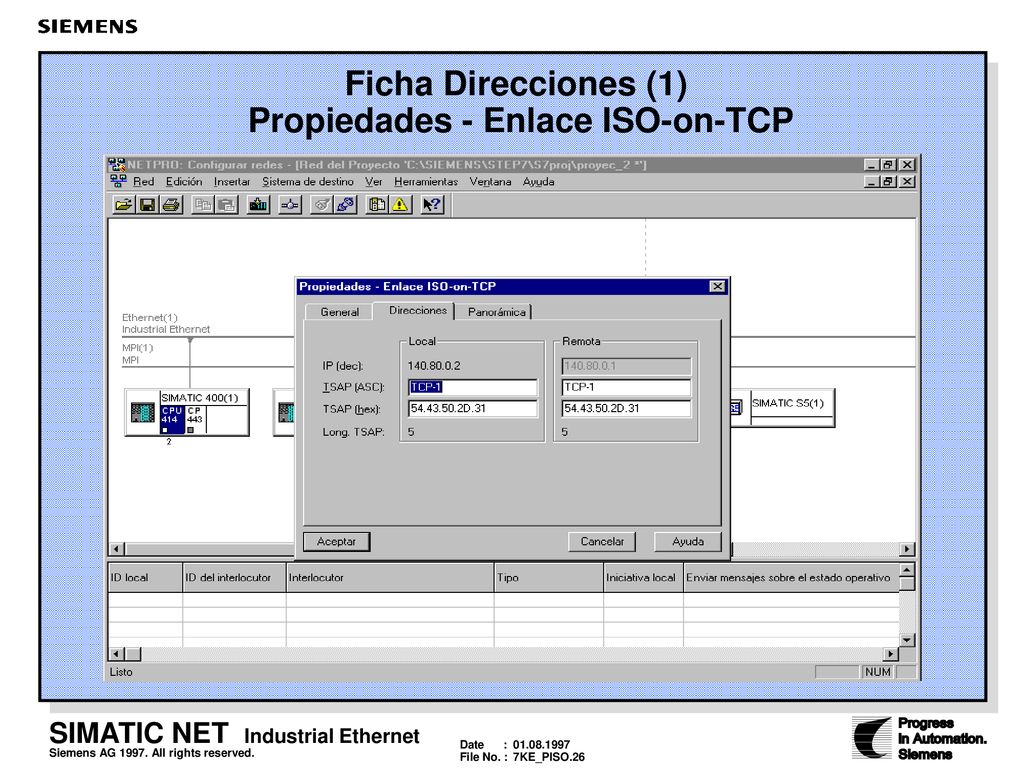

Ficha Direcciones La ficha Direcciones muestra los valores sugeridos para las direcciones relevantes locales y remotas. Puede establecer los TSAPs individualmente.

27 Ficha Direcciones (2) Propiedades - Enlace ISO-on-TCP
Formato TSAP Los enlaces ISO-on-TCP tienen un TSAP de longitud entre 1 y 32 bytes. La longitud actual se visualiza automáticamente en el campo de entrada correspondiente (visualizables: 20 caracteres ASCII). Tanto el TSAP local como el remoto pueden darse como valores hexadecimales o como una cadena ASCII. Si lo hace en ASCII, los caracteres que introduzca se visualizaran también en formato hexadecimal. Si lo hace en hexadecimal, se mostrarán los caracteres ASCII equivalentes que pueden imprimirse. Si introduce caracteres que no pueden imprimirse, el campo de ASCII se pone gris (entrada ASCII no posibe) y dichos caracteres aparecen como un período. TSAPs Los TSAPs local y remoto pueden ser iguales porque el enlace queda Local y Remoto unívocamente definido a través de las direcciones IP. Si quiere establecer más de un enlace entre dos estaciones, los TSAPs deben ser distintos. TSAPs por defecto Cuando está configurando los TSAPs local y remoto, se le propondrán unos valores por defecto (p. ej. “TCP-1” para el primer enlace entre dos interlocutores). Si se configuran más enlaces entre los mismos interlocutores, los valores por defecto se incrementan automáticamente (es decir, TCP-2 etc.). Para un nuevo enlace con un nuevo interlocutor, el valor propuesto por defecto volverá a ser TCP-1.

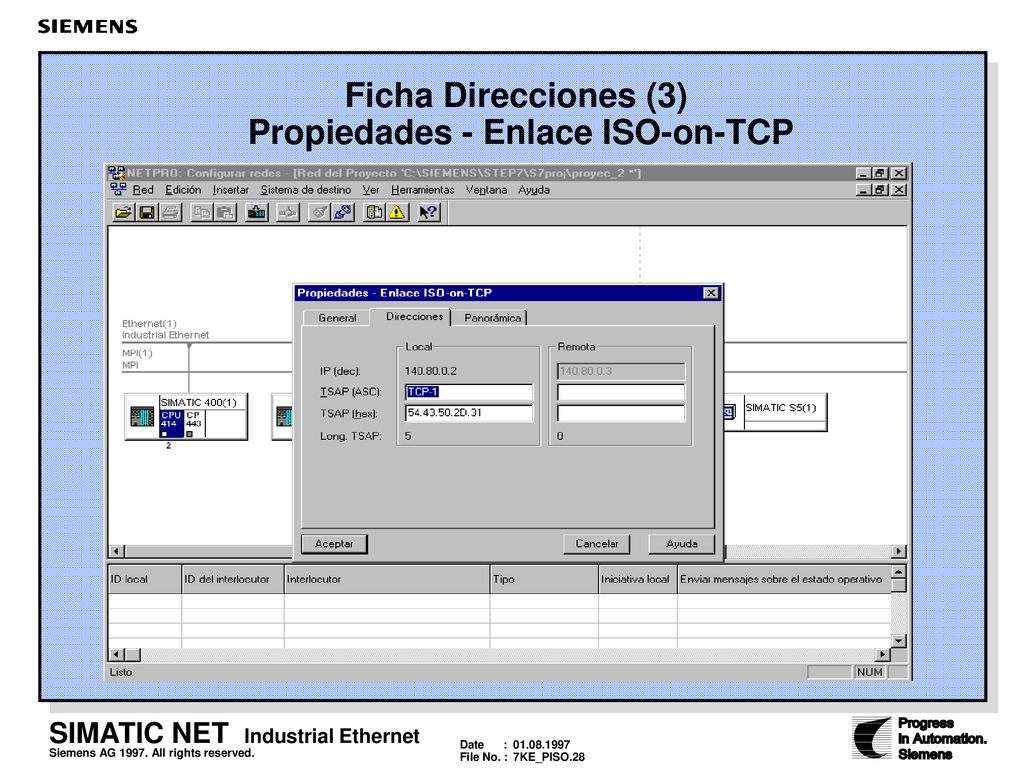

28 Ficha Direcciones (3) Propiedades - Enlace ISO-on-TCP
Enlaces sin Primero debe introducirse un enlace sin especificar en el diálogo Nuevo. Especificar El establecimiento del enlace será entonces pasivo, la dirección IP remota será y se omite el TSAP remoto, es decir, no es relevante para la CP Ethernet. Cuando el enlace se establezca, se aceptará cualquier interlocutor direccionado con la dirección IP adecuada y el TSAP correcto (interlocutor = nombre del enlace). Para los enlaces no incluidos en un proyecto S7 puede introducir aquí la dirección IP y el TSAP (dirección completa) del interlocutor. Si el enlace permanece sin especificar, cualquier interlocutor podrá establecer un enlace con el equipo usando la dirección de la estación.

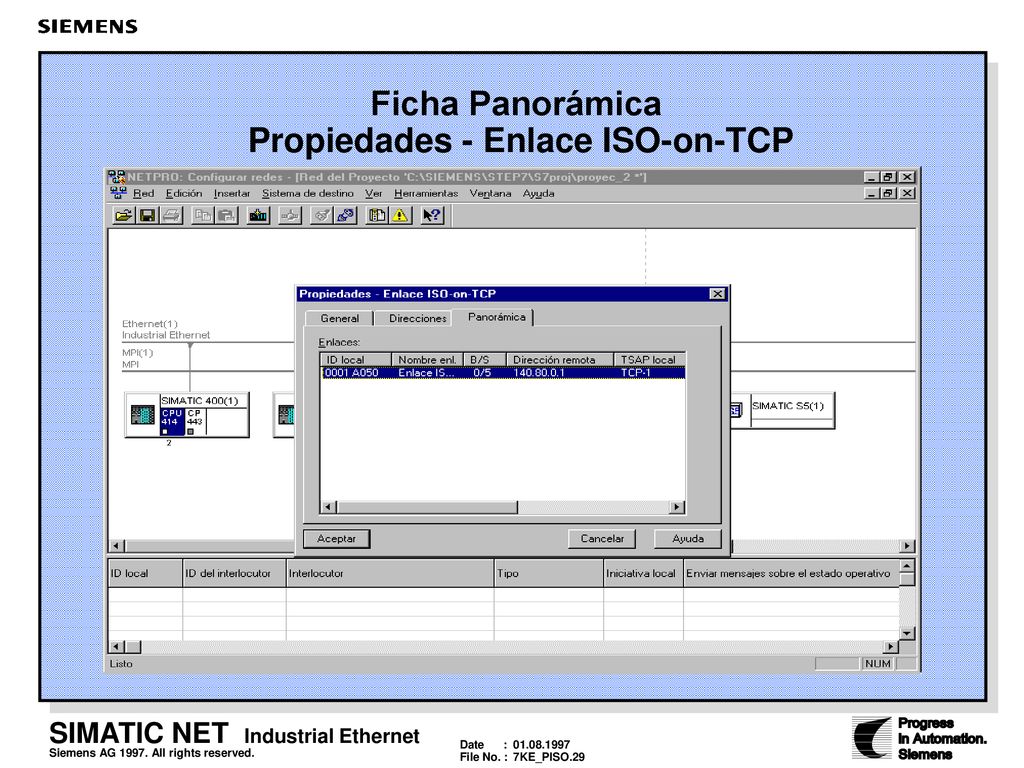

29 Ficha Panorámica Propiedades - Enlace ISO-on-TCP
Ficha Panorámica La panorámica muestra todos los enlaces ISO-on-TCP configurados en este equipo junto con sus parámetros (no puede cambiarse). Parámetro Descripción ID Local ID del enlace ISO-on-TCP (configuración enlace STEP 7: DWORD) Nombre del enlace Nombre dado al enlace. Esto identifica el enlace ISO-on-TCP (por defecto 8 caracteres de longitud). R/S Rack/slot de la CP local, usada en el enlace. Dirección Remota Dirección IP remota en la subred Ethernet. TSAP Local Punto de Acceso al Servicio de Transporte Local (8 caracteres de longitud por defecto). TSAP Remoto Punto de Acceso al Servicio de Transporte Remoto (8 caracteres de longitud por defecto). Estado Estado de la configuración actual del enlace. “Los enlaces sin asignación” se representan con “No CP local / No CP Remota” en la columna estado y un “!” al final de “ID local”. (Ejemplo: 0002 A020!) Los enlaces actualmente editados también se indican con un “!” al final del “ID local”.

30 Propiedades Enlace Otras Funciones (1)

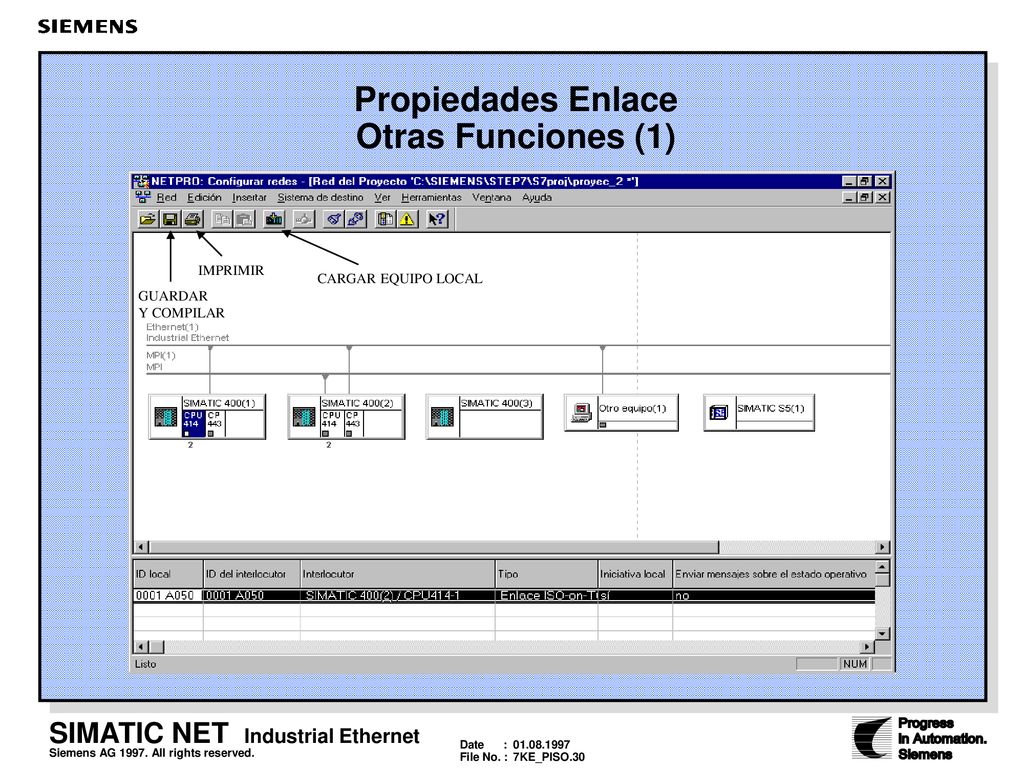

IMPRIMIR CARGAR EQUIPO LOCAL GUARDAR Y COMPILAR La barra de herramientas del cuadro de diálogo de configuración de enlaces ofrece las siguientes funciones: Guardar Para guardar el enlace que ha configurado puede también elegir la función Guardar o pinchar en el icono Guardar (símbolo del disquete). Imprimir Puede imprimir la totalidad de la tabla de enlaces o ciertas partes de la misma. Seleccionar la función Imprimir o pulsar en el icono Imprimir (símbolo de la impresora). Son posibles las siguientes opciones de impresión:  Panorámica de todos los enlaces (tabla de enlaces completa)  Panorámica de los enlaces seleccionados (área seleccionada)  Detalles de todos los enlaces  Detalles de los enlaces seleccionados (área seleccionada) Deshacer La función Deshacer permite cancelar acciones realizadas. Puede seleccionar la función Deshacer o pulsar en el icono Deshacer. Puede deshacer las siguientes funciones:  Borrar enlace  Crear nuevo enlace Cambiar Interlocutor Puede asignar un nuevo interlocutor al enlace seleccionado. ¡Importante! Recuerde que esto también cambia el ID del interlocutor para los enlaces que hacen uso de la interfase SEND-RECEIVE.

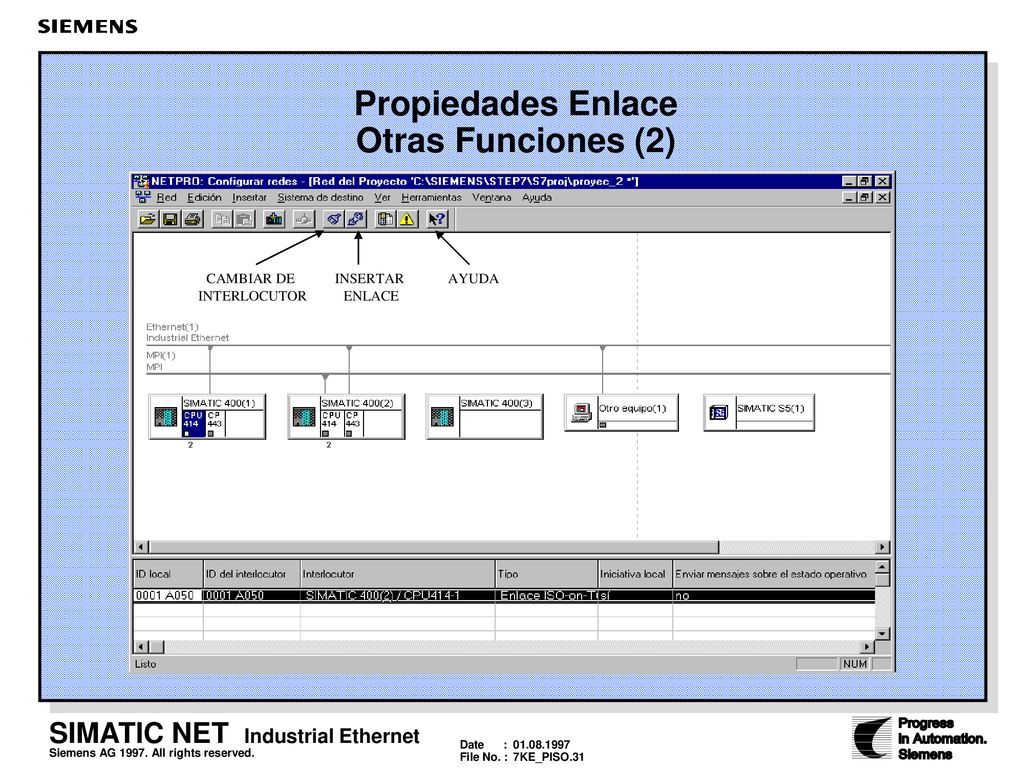

31 Propiedades Enlace Otras Funciones (2)
CAMBIAR DE INTERLOCUTOR INSERTAR ENLACE AYUDA Insertar Enlace Para crear una nueva entrada en la tabla de enlaces. Cargar Equipo Para cargar la tabla de enlaces en el PLC. Encontrará más información Local en la Ayuda contextual. Ayuda Si necesita ayuda o información adicional puede elegir la función Ayuda o pulsar en el icono de ayuda (símbolo ?). El icono de ayuda le ofrece una ayuda contextual y la función de Ayuda le mostrará un diálogo que le resultará familiar de otras aplicaciones de Windows.

32 Enlaces Sin Asignación
Aquellas acciones que puedan provocar una pérdida de las asignaciones de CPs en los enlaces configurados, o que los borren, se subrayan en la página siguiente. Nota Recuerde que, salvo en enlaces S7 homogéneos, a los enlaces que utilizan la interfase SEND/RECEIVE se les asignan IDs dependientes de la CP. Si lleva a cabo las siguientes acciones, el ID podría cambiarse y, en consecuencia, debería modificar los parámetros de interfase en el programa de usuario.

33 Acciones Resultantes de Cambiar los Enlaces Configurados (1)

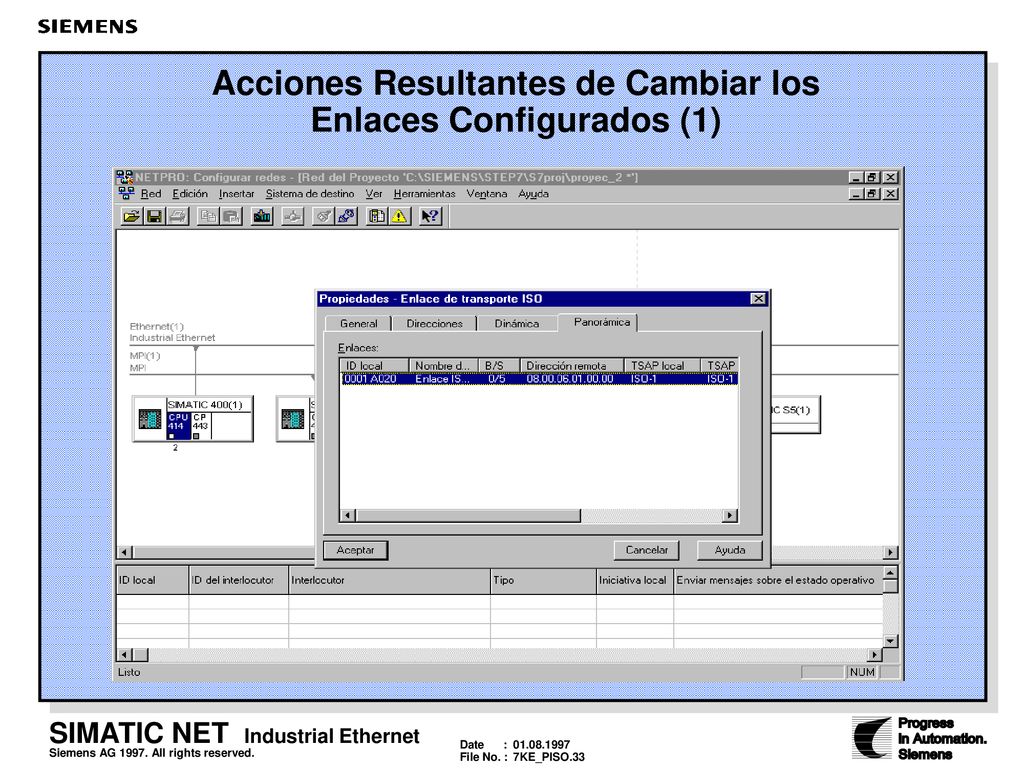

Acción Desplazar la CP (módulo) a una posición diferente en la configuración de hardware (usando “arrastrar y soltar”). Efecto sobre Los enlaces se mantienen. Se actualizan los IDs de los enlaces el Enlace automáticamente. Cómo Reintegrar 1. Ajustar la dirección inicial del módulo LADDR en el programa de usuario. el Enlace 2. Cargar de nuevo la configuración de enlaces en la CP. Acción Eliminar la CP (módulo) de la configuración de hardware. Aparecerá el mensaje: “CP no tiene enlaces; la asignación en la tabla de enlaces se perderá”. Efecto sobre El enlace se reintegra, pero no se asigna a ninguna CP de la tabla de el Enlace enlaces. Los enlaces se señalarán con "!" en la ficha “Panorámica” en el diálogo de propiedades del enlace. Cómo Reintegrar Cuando esté dispuesta la CP en la configuración de hardware y se el Enlace conecte a la red: 1. Asignar la CP al enlace empleando la ficha ”Direcciones" en el diálogo de propiedades del enlace; o reasignar el enlace con la función Edición> Interlocutor. 2. Cambie los IDs de enlaces en el programa de usuario. 3. Cargar de nuevo la configuración de enlaces en la CP.

34 Acciones Resultantes de Cambiar los Enlaces Configurados (2)
Acción Borrar el equipo SIMATIC S7. Efecto en Se borran todos los enlaces con esta estación en el proyecto. el Enlace Cómo Reintegrar Reconfigurar la estación y sus enlaces. Acción Borrar una estación remota. Efecto en Los enlaces entre equipos de este proyecto y esta estación el Enlace se reestablecen, pero no se asignan en la tabla de enlaces. Los enlaces se señalizan con un "!" en la ficha Panorámica en el diálogo de propiedades del enlace. Cómo Reintegrar Asignar una nueva estación remota (o estación local) al enlace con la el Enlace función Edición> Interlocutor. Acción Cambiar la subred asignada a la CP. Efecto en Se retienen los enlaces que se asignaron a través de la CP, pero no se el Enlace asignan en la tabla de enlaces. Los enlaces se señalizan con un "!" en la ficha Panorámica en el diálogo de propiedades del enlace. Cómo Reintegrar Reasignar el enlace con la función Edición > Interlocutor o use la el Enlace ficha “Direcciones” en el diálogo de propiedades del enlace en cuestión.

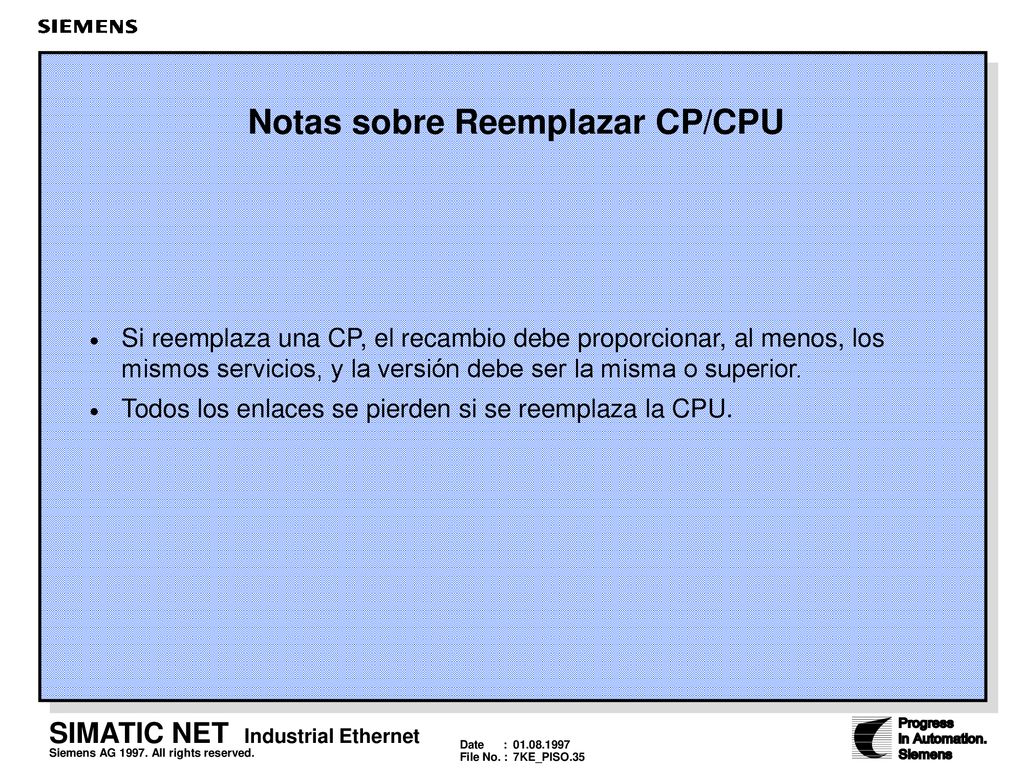

35 Notas sobre Reemplazar CP/CPU
Si reemplaza una CP, el recambio debe proporcionar, al menos, los mismos servicios, y la versión debe ser la misma o superior. Todos los enlaces se pierden si se reemplaza la CPU.
