1 Subxarxes, VLSM y CIDR

2 Subxarxes. Introducció Quan una xarxa es torna molt gran, és a dir, adreça molts hosts es preferible dividir-la en subxarxes més petites. Quan fem la divisió en subxarxes alguns bits de la part de host “passaran” a la part de xarxa quedant dividida l'adreça en 3 parts: Xarxa-Subxarxa-Host Crear subxarxes serveix per administrar de forma més eficient la xarxa i reduir el volum de trànsit que per ella circula. Els 32 bits de la màscara permetran veure clarament on es troba la frontera entre part de xarxa i part de host.

3 Subxarxes – Exemple Supossem que volem dividir la xarxa 200.3.25.0 en 8 subxarxes. Al ser una IP de clase C tindrem: Xarxa Original Xarxa Subdividida Xarxa (200.3.25) Máscara de 24 bits 11111111. 11111111. 11111111. 00000000 24 bits 8 bits Xarxa (200.3.25)S Máscara de 27 bits 11111111. 11111111. 11111111. 111 00000 24 bits 3 bits 5 bits Host

4 Subxarxes – Exemple (cont) XarxaRang per als hostsBroadcast 200.3.25.0200.3.25.1200.3.25.30200.3.25.31 200.3.25.32200.3.25.33200.3.25.62200.3.25.63 200.3.25.64200.3.25.65200.3.25.94200.3.25.95 200.3.25.96200.3.25.97200.3.25.126200.3.25.127 200.3.25.128200.3.25.129200.3.25.158200.3.25.159 200.3.25.160200.3.25.161200.3.25.190200.3.25.191 200.3.25.192200.3.25.193200.3.25.222200.3.25.223 200.3.25.224200.3.25.225200.3.25.254200.3.25.255 La màscara de subxarxa per aquest cas és 255.255.255.224. Les subxarxes resultants de la xarxa 200.3.25.0/27 son:

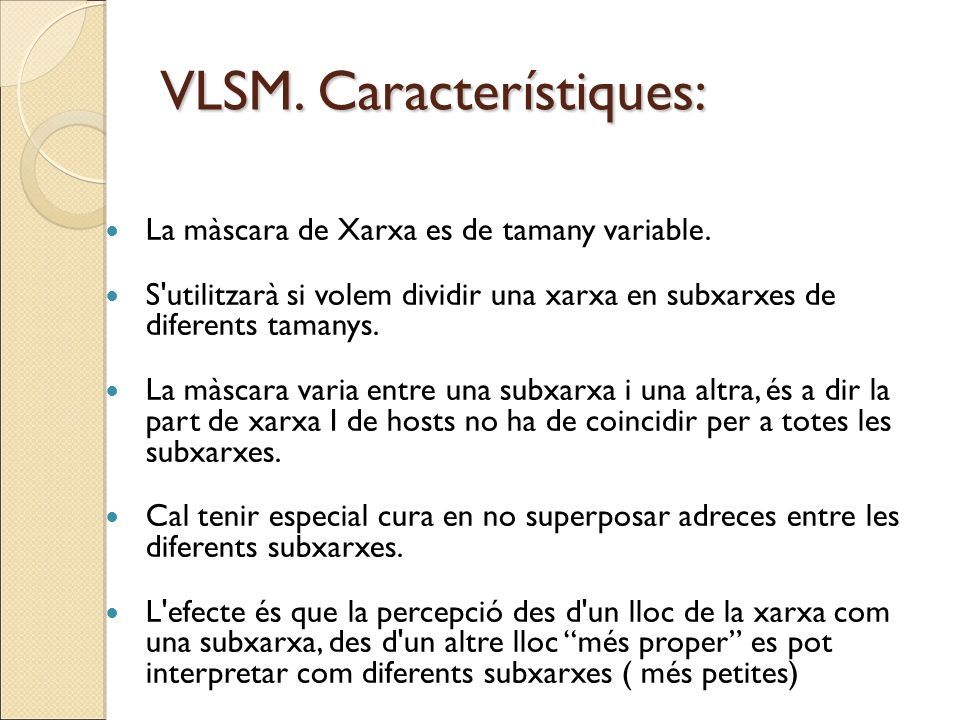

5 VLSM. Característiques: La màscara de Xarxa es de tamany variable. S'utilitzarà si volem dividir una xarxa en subxarxes de diferents tamanys. La màscara varia entre una subxarxa i una altra, és a dir la part de xarxa I de hosts no ha de coincidir per a totes les subxarxes. Cal tenir especial cura en no superposar adreces entre les diferents subxarxes. L'efecte és que la percepció des d'un lloc de la xarxa com una subxarxa, des d'un altre lloc “més proper” es pot interpretar com diferents subxarxes ( més petites)

6 VLSM - Exemple Es disposa d'una xarxa de clase C amb adreça base 192.168.10.0. Es demana dividir aquesta xarxa en 4 subxarxes: Subxarxa Alfa amb 50 hosts, Subxarxa Beta amb 20 hosts, Subxarxa Gamma con 10 hosts Subxarxa Delta amb 10 hosts. Determina una forma d'assignar adreces utlitzant VLSM.

7 Espai d'adreçament inicial

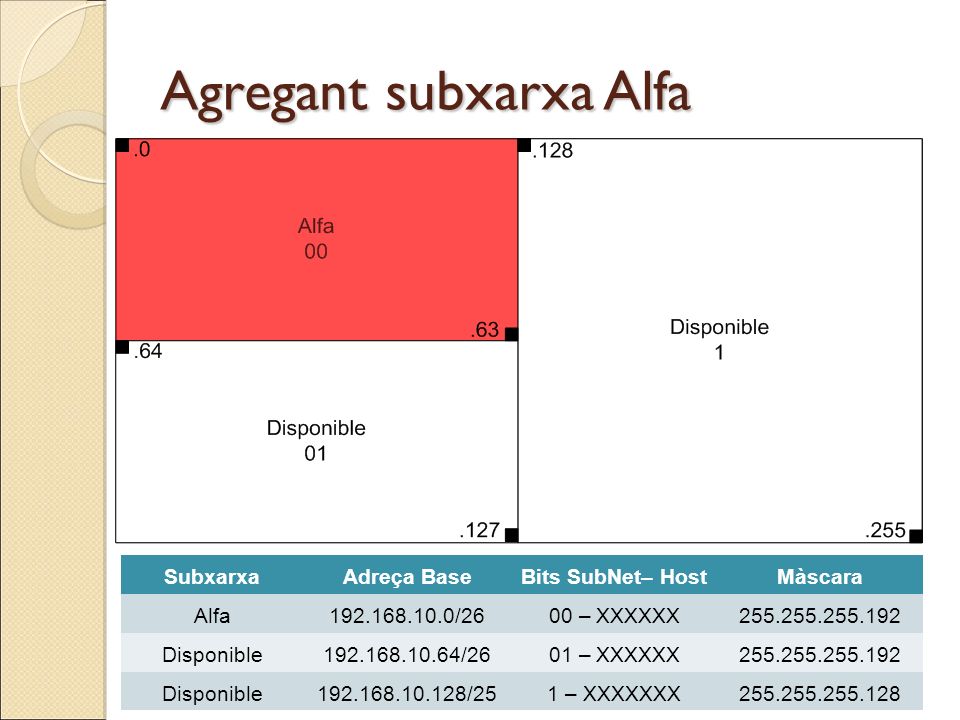

8 Agregant subxarxa Alfa SubxarxaAdreça BaseBits SubNet– HostMàscara Alfa192.168.10.0/2600 – XXXXXX255.255.255.192 Disponible192.168.10.64/2601 – XXXXXX255.255.255.192 Disponible192.168.10.128/251 – XXXXXXX255.255.255.128

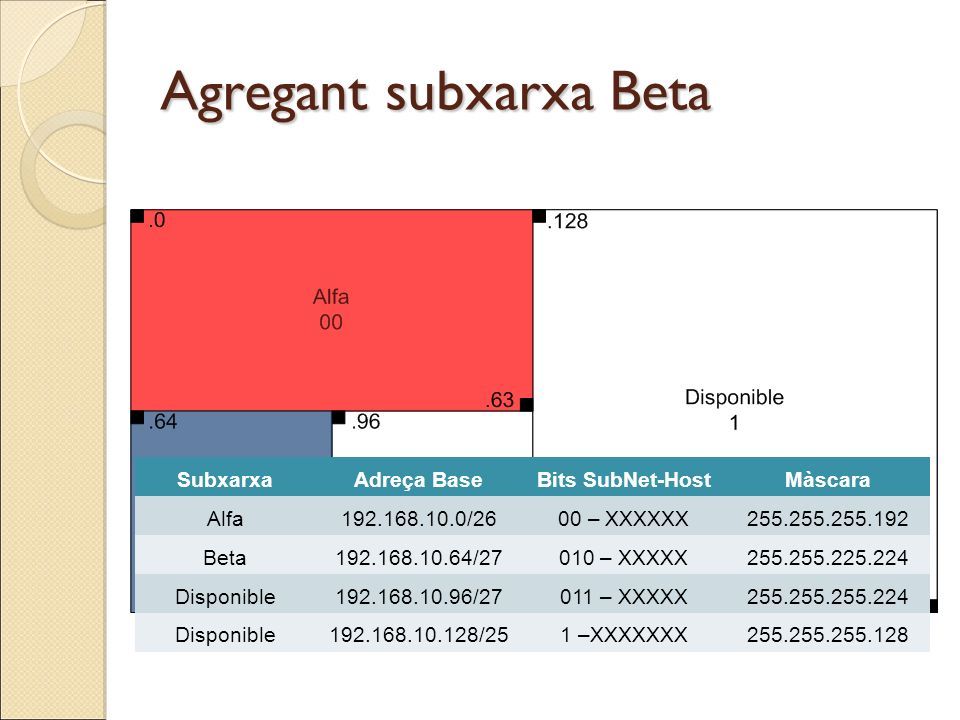

9 Agregant subxarxa Beta SubxarxaAdreça BaseBits SubNet-HostMàscara Alfa192.168.10.0/2600 – XXXXXX255.255.255.192 Beta192.168.10.64/27010 – XXXXX255.255.225.224 Disponible192.168.10.96/27011 – XXXXX255.255.255.224 Disponible192.168.10.128/251 –XXXXXXX255.255.255.128

10 Agregant subxarxa Gamma SubxarxaAdreça BaseBits SubNet-HostMàscara Alfa192.168.10.0/2600 – XXXXXX255.255.255.192 Beta192.168.10.64/27010 – XXXXX255.255.255.224 Gamma192.168.10.96/280110 – XXXX255.255.225.240 Disponible192.168.10.112/280111 – XXXX255.255.255.240 Disponible192.168.10.128/251 – XXXXXXX255.255.255.128

11 Agregant subxarxa Delta SubredDirección BaseBits SR – HostMáscara Alfa192.168.10.0/2600 – XXXXXX255.255.255.192 Beta192.168.10.64/27010 – XXXXX255.255.255.224 Gamma192.168.10.96/280110 – XXXX255.255.225.240 Delta192.168.10.112/280111 – XXXX255.255.255.240 Disponible192.168.10.128/251 – XXXXXXX255.255.255.128

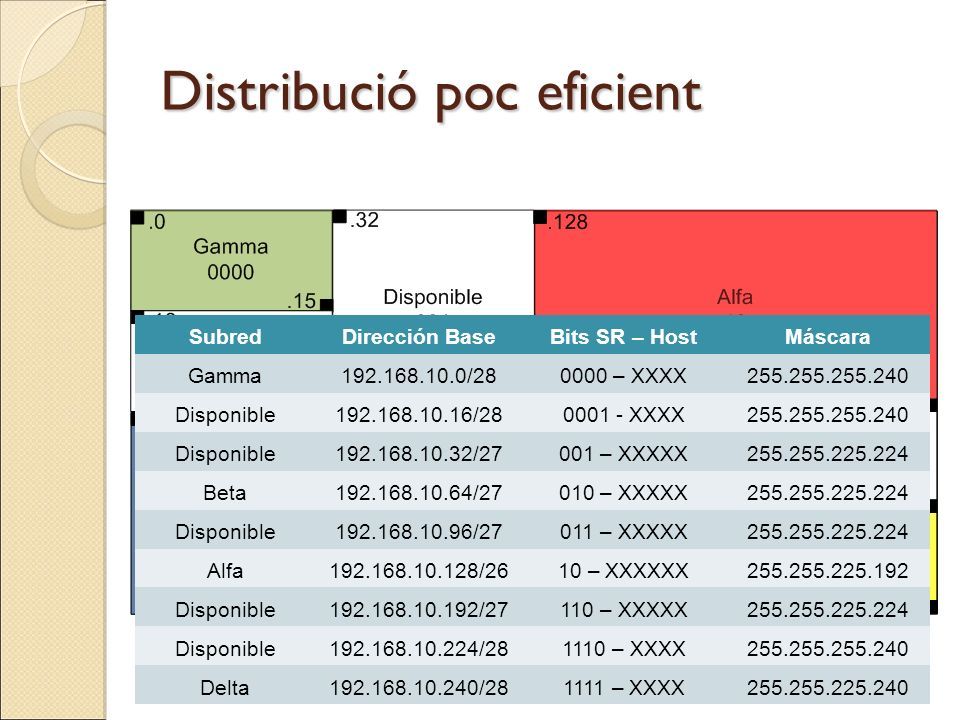

12 Distribució poc eficient SubredDirección BaseBits SR – HostMáscara Gamma192.168.10.0/280000 – XXXX255.255.255.240 Disponible192.168.10.16/280001 - XXXX255.255.255.240 Disponible192.168.10.32/27001 – XXXXX255.255.225.224 Beta192.168.10.64/27010 – XXXXX255.255.225.224 Disponible192.168.10.96/27011 – XXXXX255.255.225.224 Alfa192.168.10.128/2610 – XXXXXX255.255.225.192 Disponible192.168.10.192/27110 – XXXXX255.255.225.224 Disponible192.168.10.224/281110 – XXXX255.255.255.240 Delta192.168.10.240/281111 – XXXX255.255.225.240

13 VLSM – Exemple 2 SubxarxaMàscaraSubxarxa/Bits 16 subxarxes de 256 adreces cadascuna 156.134.0.0255.255.255.0156.134.0.0/24 156.134.1.0255.255.255.0156.134.1.0/24 …… 156.134.15.0255.255.255.0156.134.15.0/24 156.134.16.0255.255.252.0156.134.16.0/22 156.134.20.0255.255.252.0156.134.20.0/22 …… 156.134.76.0255.255.252.0156.134.76.0/22 156.134.80.0255.255.255.240156.134.80.0/20 156.134.96.0255.255.255.240156.134.96.0/20 156.134.112.0255.255.255.240156.134.112.0/20 156.134.128.0255.255.255.128156.134.128.0/17

14 CIDR Estableix una jerarquia en l'assignació d'adreces per a: ◦ Reduir el número d'entradas en les taules d'enrutament ◦ Reduir el problema de la manca d'adreces. Inicialment es va realitzar l'assignació d'una part de l'espai de clase C de la següent manera: ◦ Multi regional: 192.0.0.0 – 193.255.255.255 ◦ Europa:194.0.0.0 – 195.255.255.255 ◦ Altres:196.0.0.0 – 197.255.255.255 ◦ Norteamèrica:198.0.0.0 – 199.255.255.255 ◦ Centre i Sudamèrica:200.0.0.0 – 201.255.255.255 ◦ Anell Pacífic202.0.0.0 – 203.255.255.255 ◦ Altres:204.0.0.0 – 205.255.255.255 ◦ Altres:206.0.0.0 – 207.255.255.255

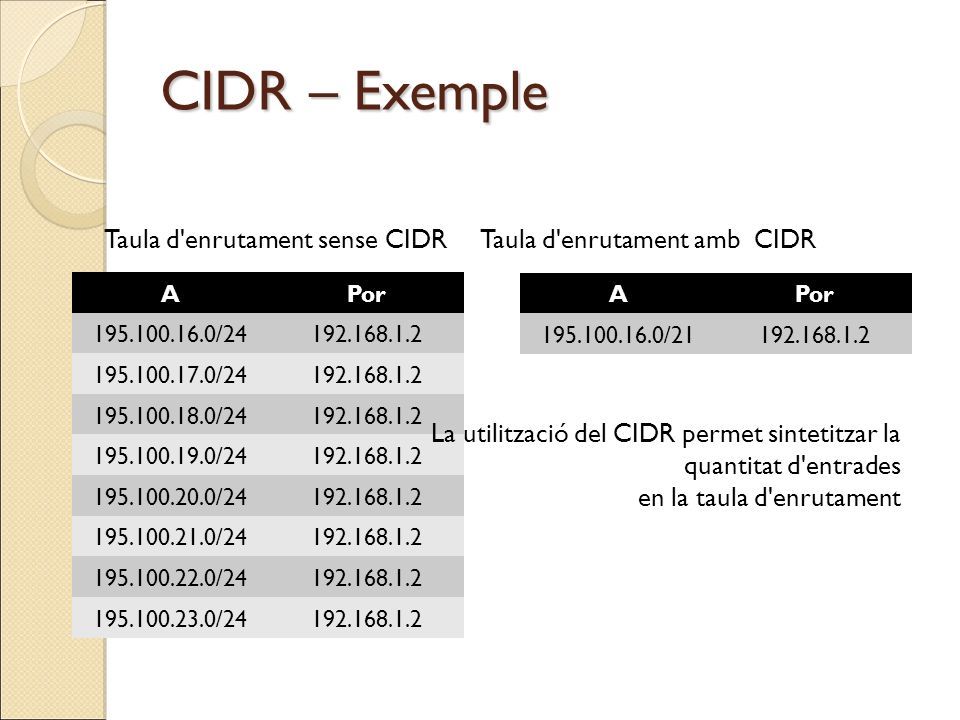

15 CIDR – Exemple APor 195.100.16.0/24192.168.1.2 195.100.17.0/24192.168.1.2 195.100.18.0/24192.168.1.2 195.100.19.0/24192.168.1.2 195.100.20.0/24192.168.1.2 195.100.21.0/24192.168.1.2 195.100.22.0/24192.168.1.2 195.100.23.0/24192.168.1.2 Taula d'enrutament sense CIDR Taula d'enrutament amb CIDR La utilització del CIDR permet sintetitzar la quantitat d'entrades en la taula d'enrutament APor 195.100.16.0/21192.168.1.2
