2.9 Dispositivos de almacenamiento.

Presentación del tema: "2.9 Dispositivos de almacenamiento."— Transcripción de la presentación:

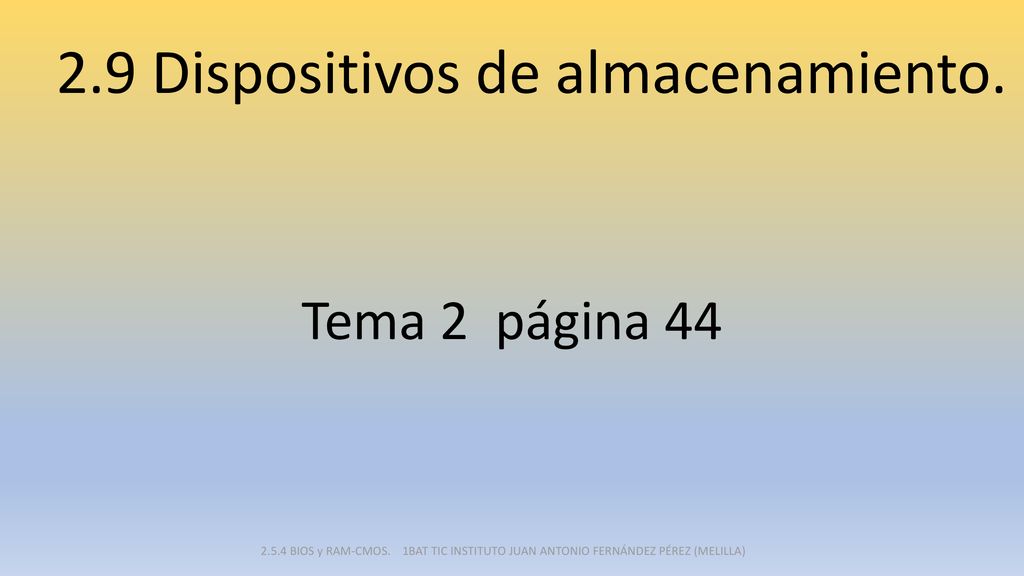

1 2.9 Dispositivos de almacenamiento.
Tema 2 página 44 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

2 2.9. Dispositivos de almacenamiento.
9.1 Discos duros Sirven para almacenar gran cantidad de datos. Se llaman de alta capacidad. Actualmente conviven 3 familias de discos: 1.-Discos magnéticos HDD. 2.-Discos duros de estado sólido SSD. 3.-Discos ópticos. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

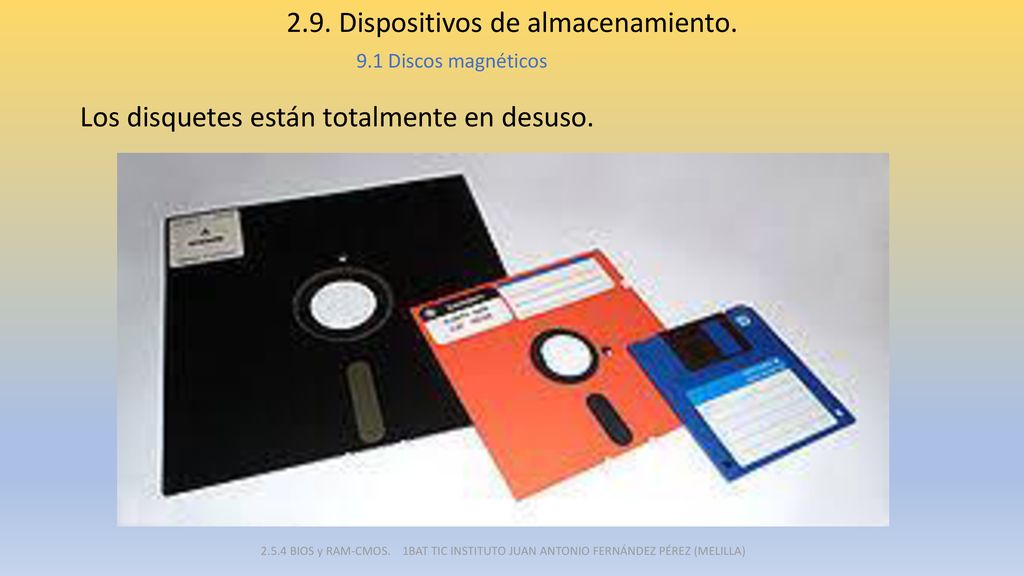

3 2.9. Dispositivos de almacenamiento.
9.1 Discos magnéticos Los disquetes están totalmente en desuso. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

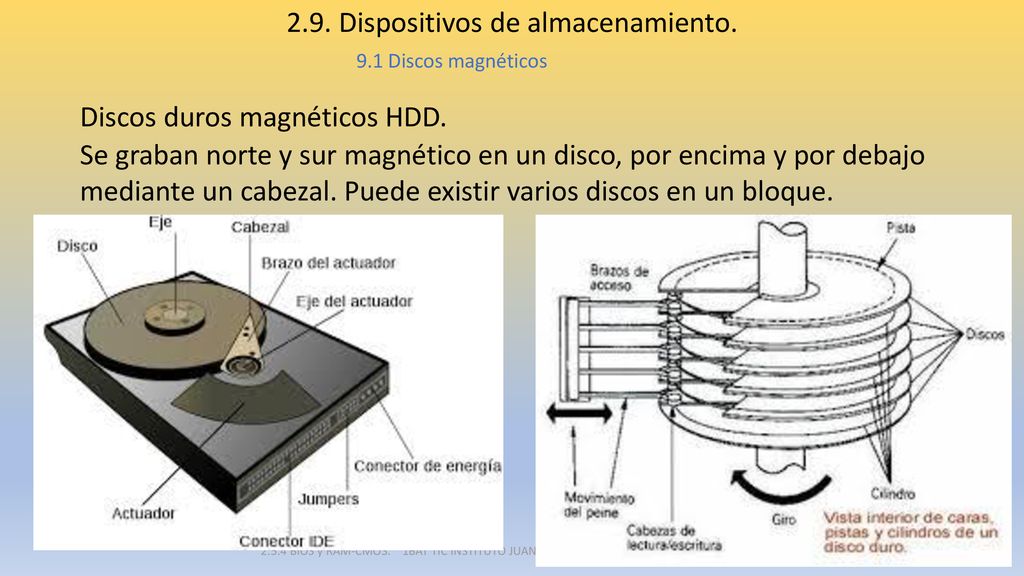

4 2.9. Dispositivos de almacenamiento.
9.1 Discos magnéticos Discos duros magnéticos HDD. Se graban norte y sur magnético en un disco, por encima y por debajo mediante un cabezal. Puede existir varios discos en un bloque. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

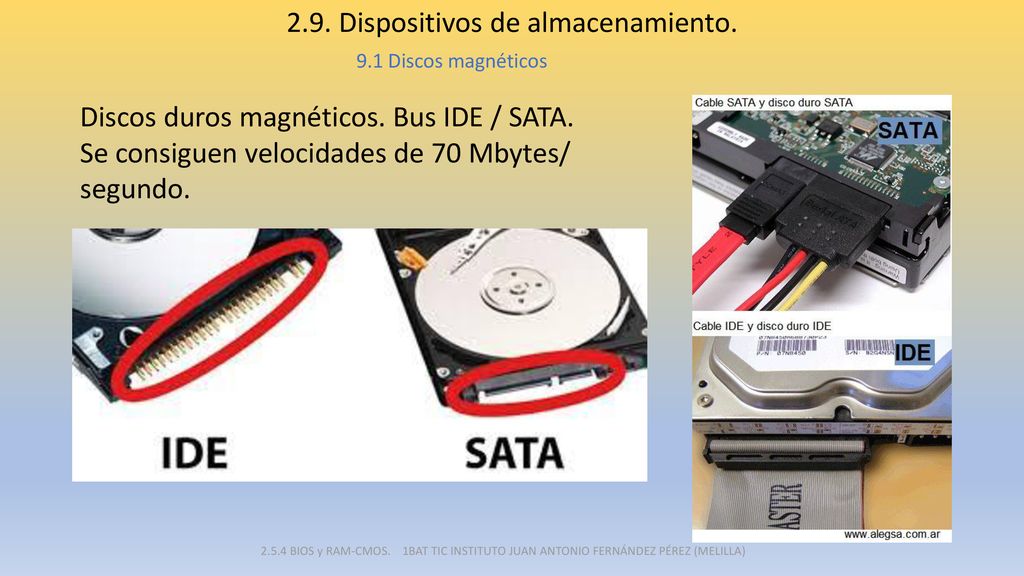

5 2.9. Dispositivos de almacenamiento.
9.1 Discos magnéticos Discos duros magnéticos. Bus IDE / SATA. Se consiguen velocidades de 70 Mbytes/ segundo. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

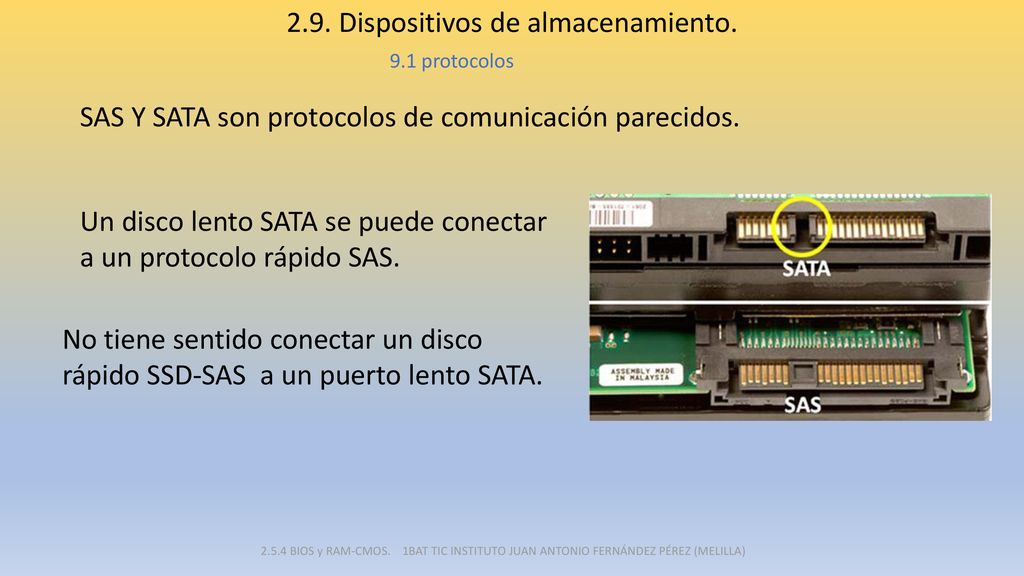

6 2.9. Dispositivos de almacenamiento.
9.1 protocolos SAS Y SATA son protocolos de comunicación parecidos. Un disco lento SATA se puede conectar a un protocolo rápido SAS. No tiene sentido conectar un disco rápido SSD-SAS a un puerto lento SATA. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

7 2.9. Dispositivos de almacenamiento.
9.1 Discos magnéticos Discos duros internos magnéticos. Tamaños. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

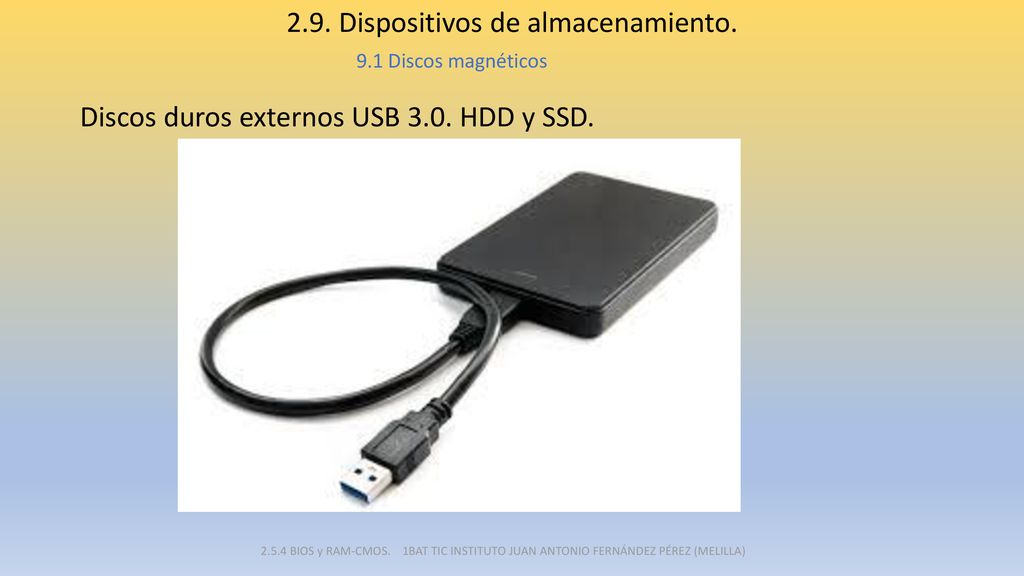

8 2.9. Dispositivos de almacenamiento.
9.1 Discos magnéticos Discos duros externos USB 3.0. HDD y SSD. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

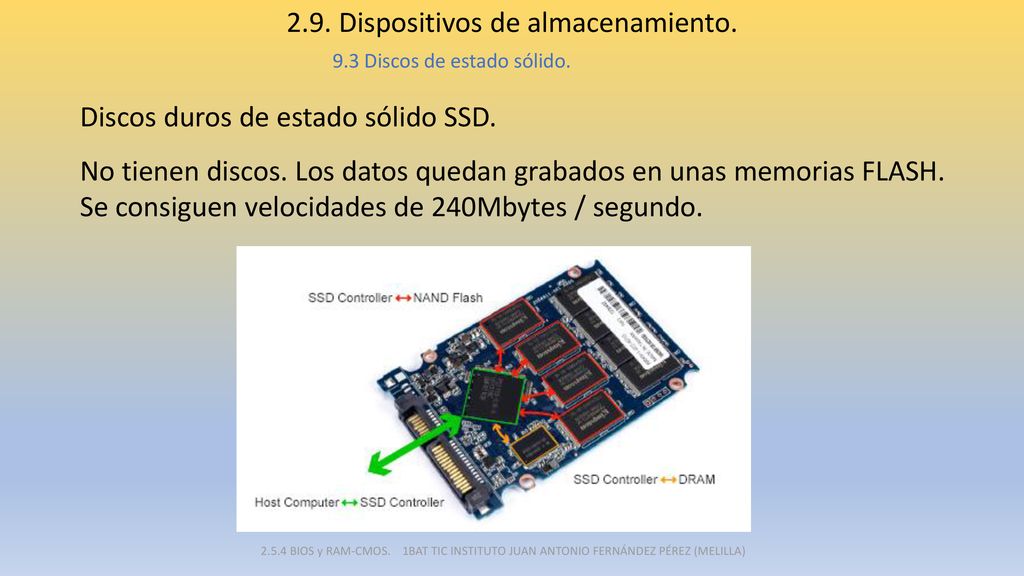

9 2.9. Dispositivos de almacenamiento.
9.3 Discos de estado sólido. Discos duros de estado sólido SSD. No tienen discos. Los datos quedan grabados en unas memorias FLASH. Se consiguen velocidades de 240Mbytes / segundo. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

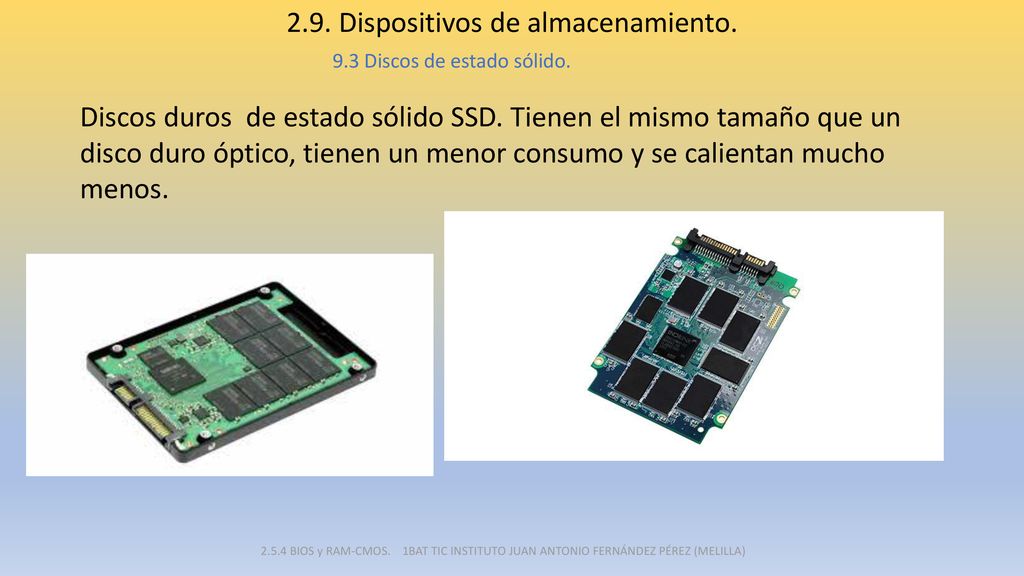

10 2.9. Dispositivos de almacenamiento.
9.3 Discos de estado sólido. Discos duros de estado sólido SSD. Tienen el mismo tamaño que un disco duro óptico, tienen un menor consumo y se calientan mucho menos. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

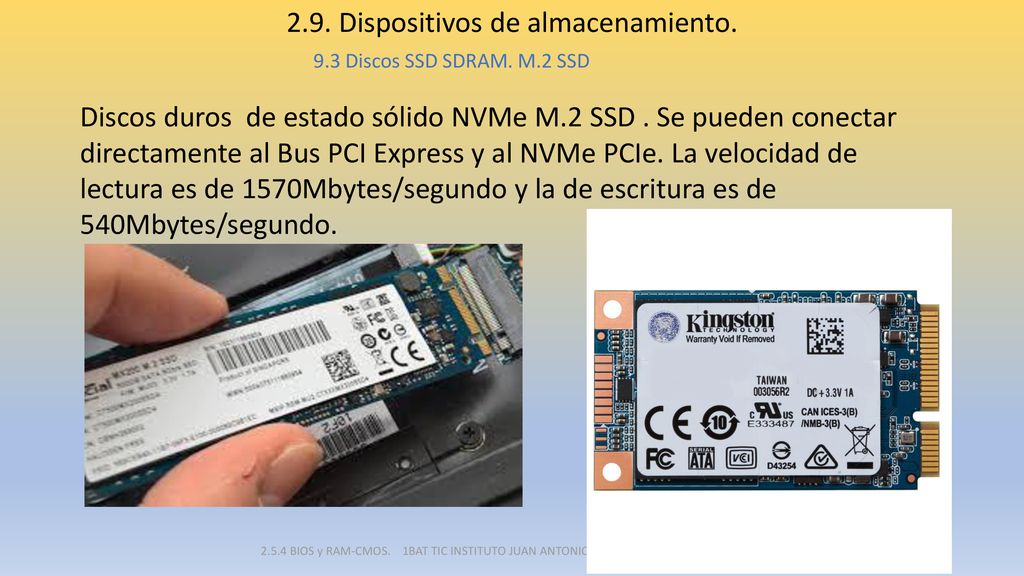

11 2.9. Dispositivos de almacenamiento.
9.3 Discos SSD SDRAM. M.2 SSD Discos duros de estado sólido NVMe M.2 SSD . Se pueden conectar directamente al Bus PCI Express y al NVMe PCIe. La velocidad de lectura es de 1570Mbytes/segundo y la de escritura es de 540Mbytes/segundo. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

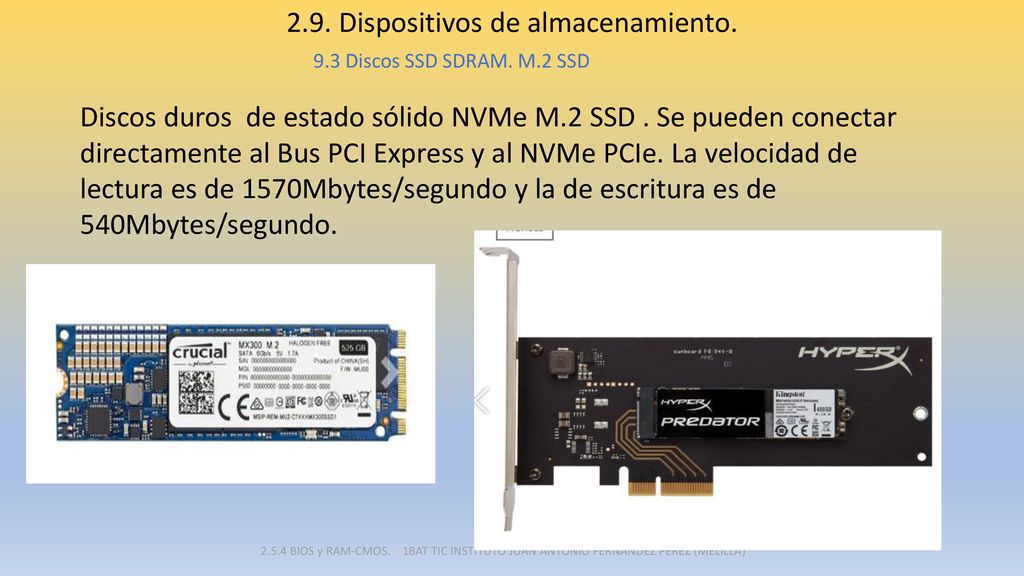

12 2.9. Dispositivos de almacenamiento.
9.3 Discos SSD SDRAM. M.2 SSD Discos duros de estado sólido NVMe M.2 SSD . Se pueden conectar directamente al Bus PCI Express y al NVMe PCIe. La velocidad de lectura es de 1570Mbytes/segundo y la de escritura es de 540Mbytes/segundo. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

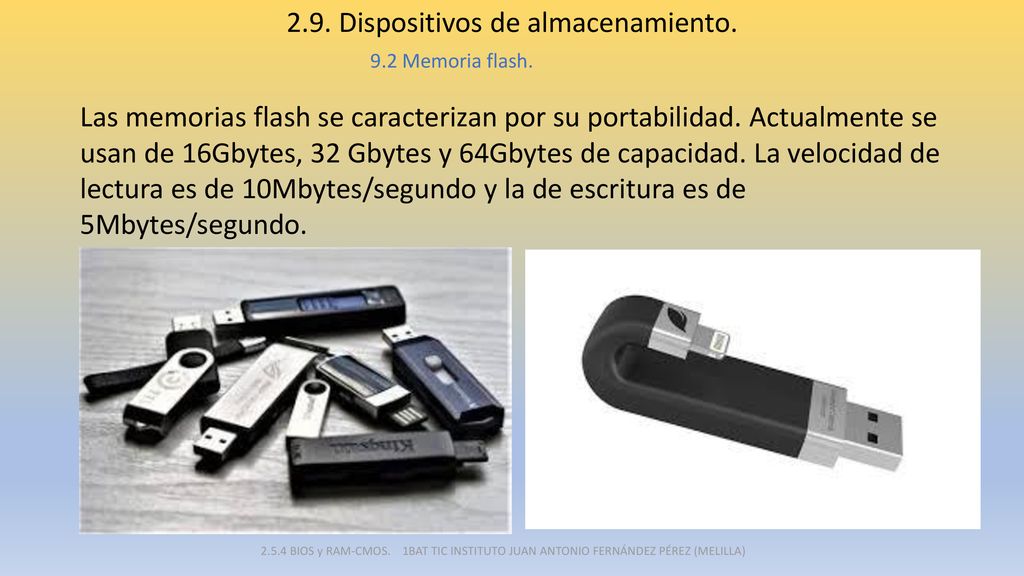

13 2.9. Dispositivos de almacenamiento.
9.2 Memoria flash. Las memorias flash se caracterizan por su portabilidad. Actualmente se usan de 16Gbytes, 32 Gbytes y 64Gbytes de capacidad. La velocidad de lectura es de 10Mbytes/segundo y la de escritura es de 5Mbytes/segundo. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

14 2.9. Dispositivos de almacenamiento.
9.1 Discos ópticos Utilizan el bus SATA como un disco duro. La velocidad de lectura es de 10Mbytes/segundo y la de escritura es de 5Mbytes/segundo. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)

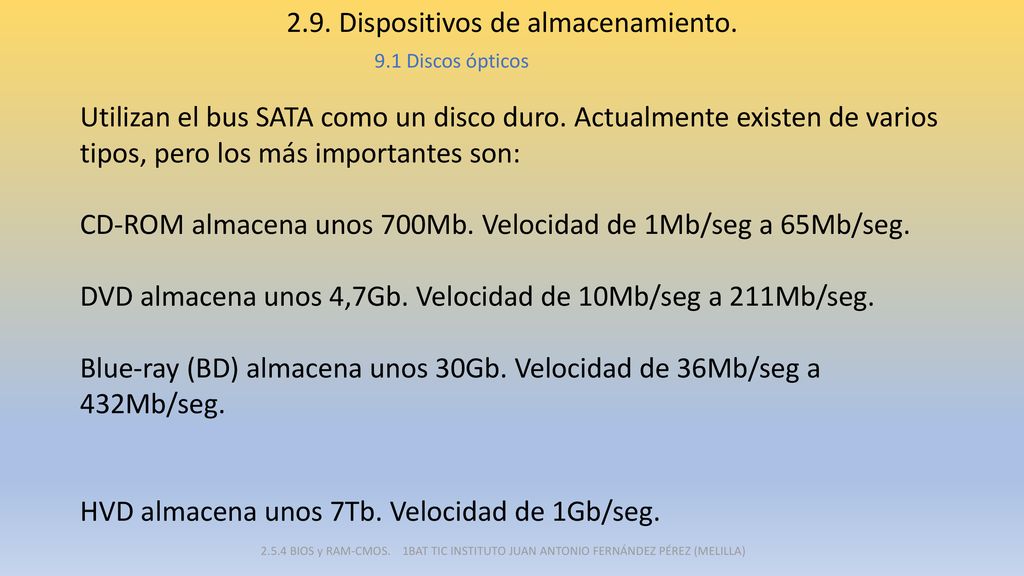

15 2.9. Dispositivos de almacenamiento.
9.1 Discos ópticos Utilizan el bus SATA como un disco duro. Actualmente existen de varios tipos, pero los más importantes son: CD-ROM almacena unos 700Mb. Velocidad de 1Mb/seg a 65Mb/seg. DVD almacena unos 4,7Gb. Velocidad de 10Mb/seg a 211Mb/seg. Blue-ray (BD) almacena unos 30Gb. Velocidad de 36Mb/seg a 432Mb/seg. HVD almacena unos 7Tb. Velocidad de 1Gb/seg. 2.5.4 BIOS y RAM-CMOS. 1BAT TIC INSTITUTO JUAN ANTONIO FERNÁNDEZ PÉREZ (MELILLA)
