1 Programa de Aplicación
Programa que permite resolver la ecuación de primer grado Programa que permite resolver la ecuación de primer grado #include <stdio.h> int a,b,x; main() { printf(“Ingrese valores de EC”); scanf(“%d %d”,&a,&b); if a ==0 printf (“error”); else x = -b / a; printf(“La solución es %d:”,x); } printf(“Fin programa”); Algoritmo EC 1er Grado Variables a,b,x de tipo entero Inicio Escribir(“Ingrese valores de EC”) Leer (a,b) Si a = 0 entonces escribir (“Error”) sino x=-b/a Escribir (“La solución es:”,x) Fin Escribir(“Fin programa”) ALGORITMO Programa a x + b = 0 ? a b x = -b / a

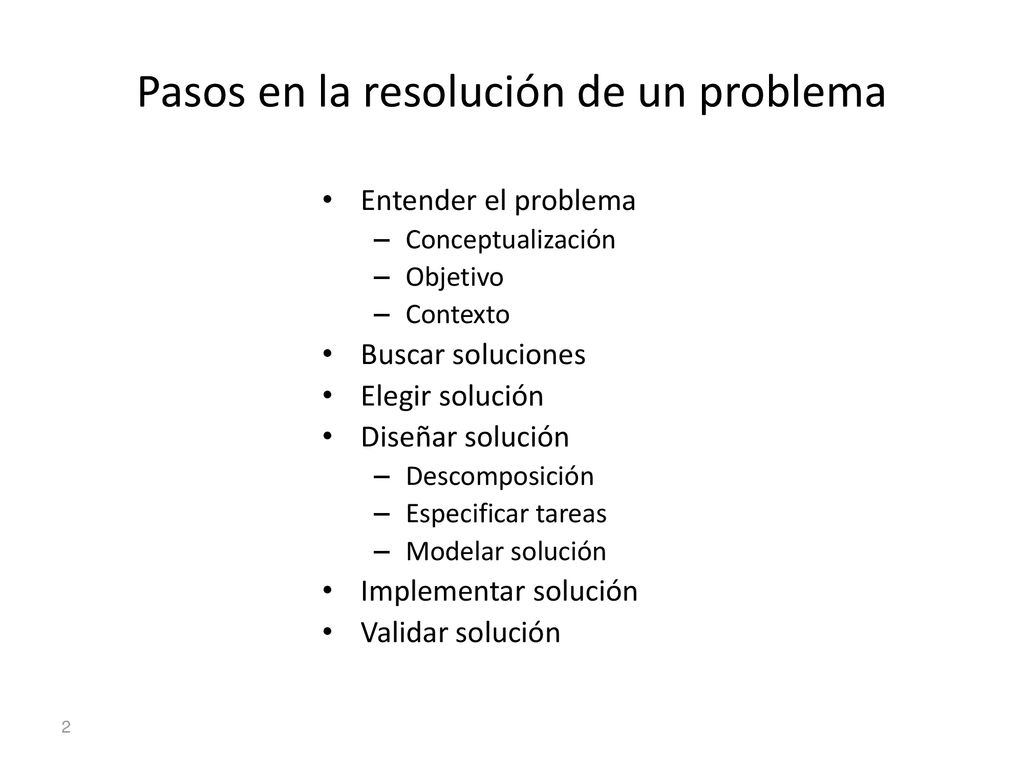

2 Pasos en la resolución de un problema
Entender el problema Conceptualización Objetivo Contexto Buscar soluciones Elegir solución Diseñar solución Descomposición Especificar tareas Modelar solución Implementar solución Validar solución

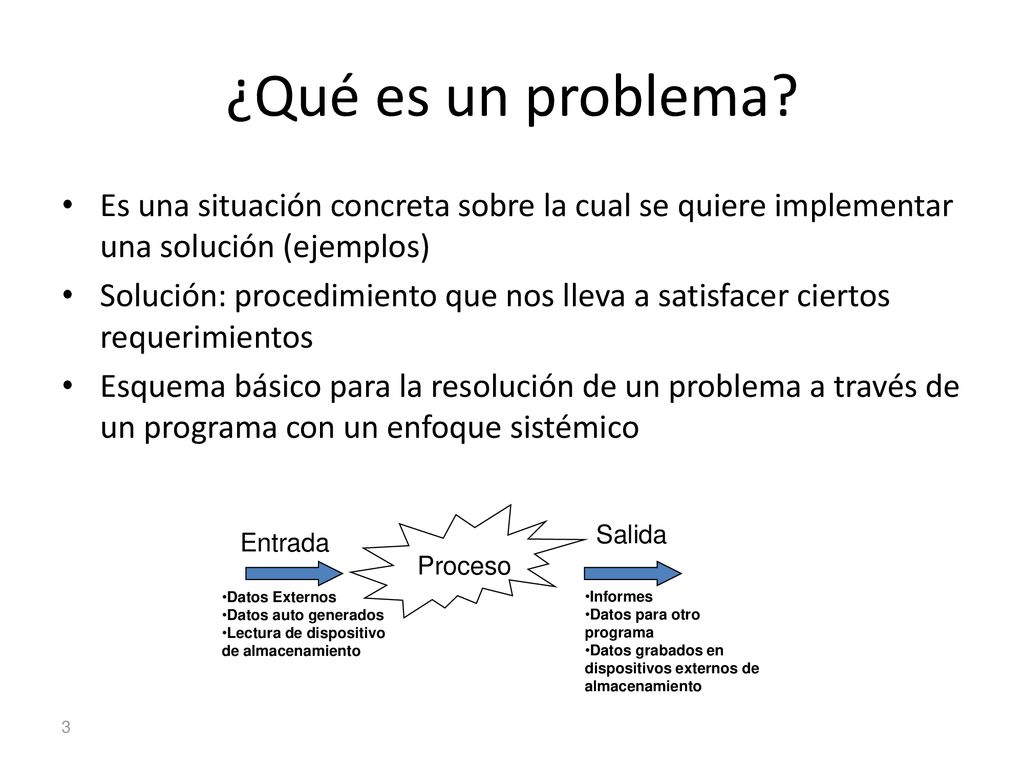

3 ¿Qué es un problema? Es una situación concreta sobre la cual se quiere implementar una solución (ejemplos) Solución: procedimiento que nos lleva a satisfacer ciertos requerimientos Esquema básico para la resolución de un problema a través de un programa con un enfoque sistémico Proceso Entrada Salida Datos Externos Datos auto generados Lectura de dispositivo de almacenamiento Informes Datos para otro programa Datos grabados en dispositivos externos de almacenamiento

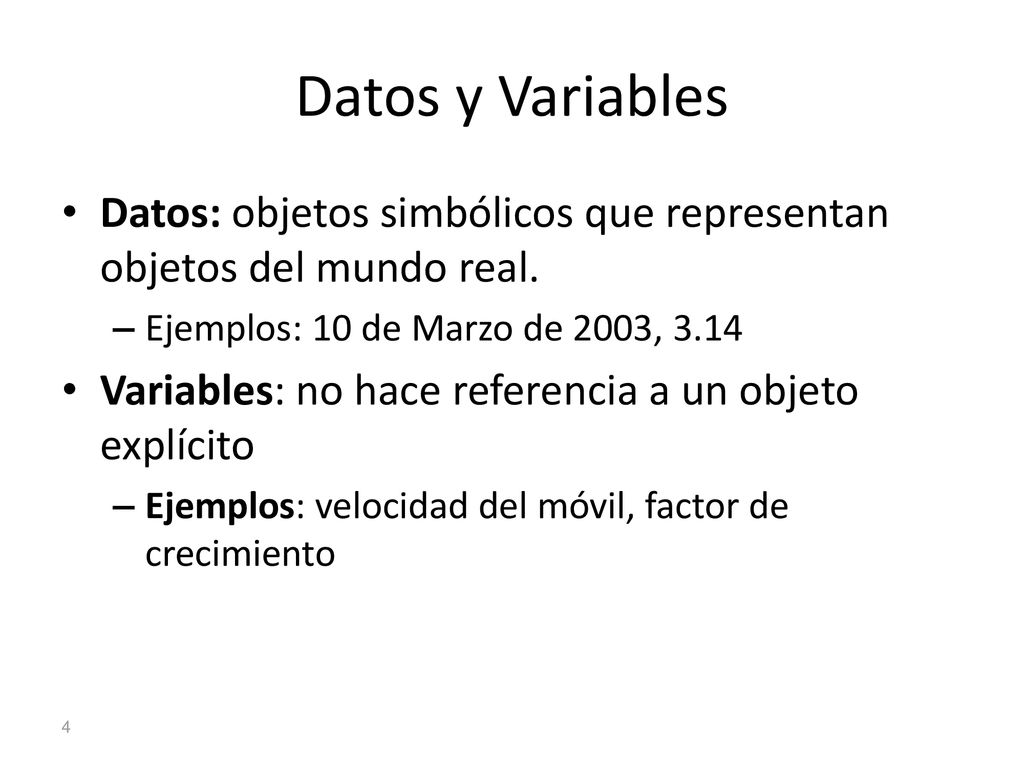

4 Datos y Variables Datos: objetos simbólicos que representan objetos del mundo real. Ejemplos: 10 de Marzo de 2003, 3.14 Variables: no hace referencia a un objeto explícito Ejemplos: velocidad del móvil, factor de crecimiento

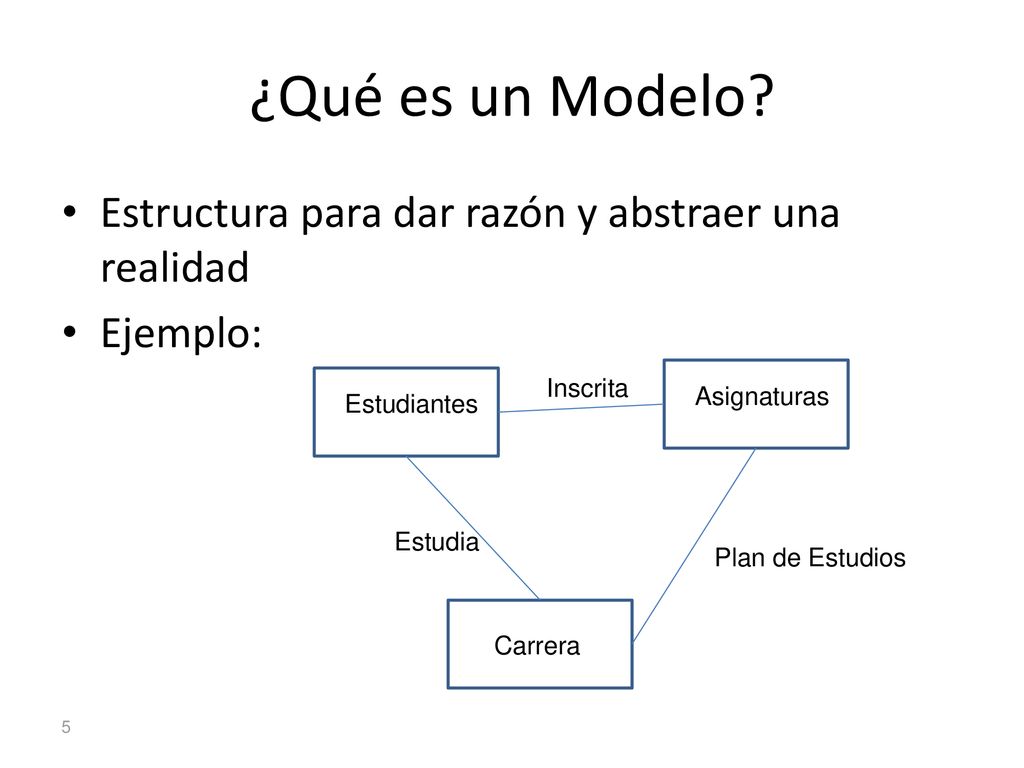

5 ¿Qué es un Modelo? Estructura para dar razón y abstraer una realidad
Ejemplo: Asignaturas Estudiantes Inscrita Estudia Plan de Estudios Carrera

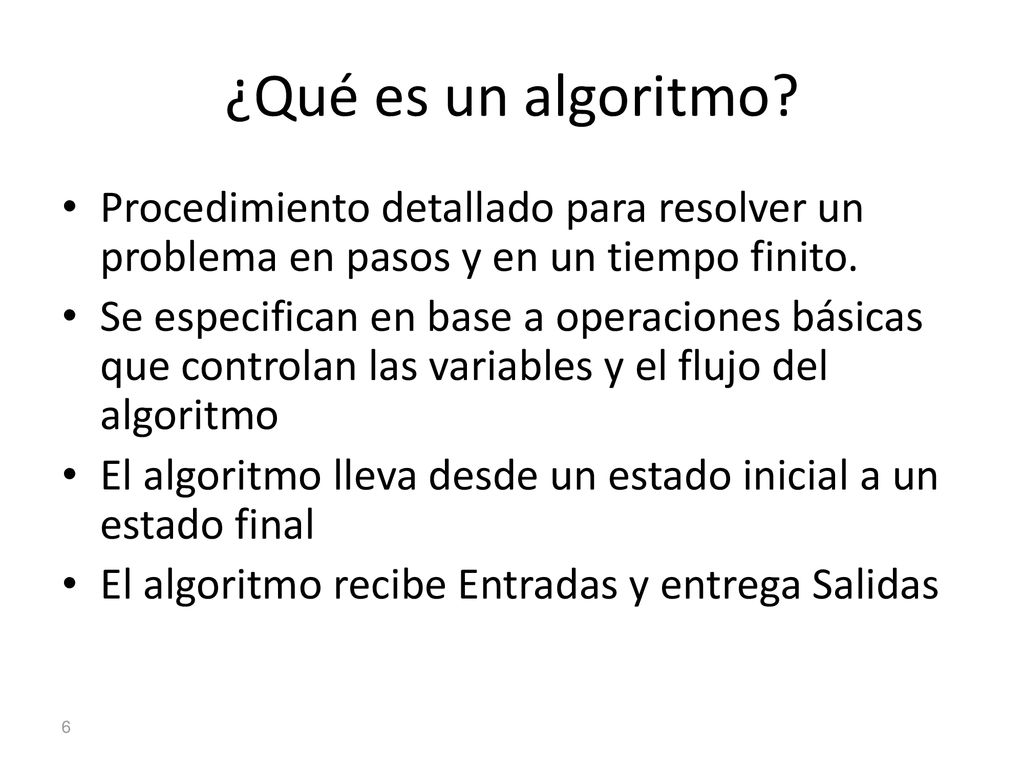

6 ¿Qué es un algoritmo? Procedimiento detallado para resolver un problema en pasos y en un tiempo finito. Se especifican en base a operaciones básicas que controlan las variables y el flujo del algoritmo El algoritmo lleva desde un estado inicial a un estado final El algoritmo recibe Entradas y entrega Salidas

7 ¿Cómo desarrollar un algoritmo?
Imaginación No reinventar la rueda Dividir para conquistar Para ser efectivo se requiere practicar constantemente El diseño de algoritmos es una rama de la Ciencia de la Computación

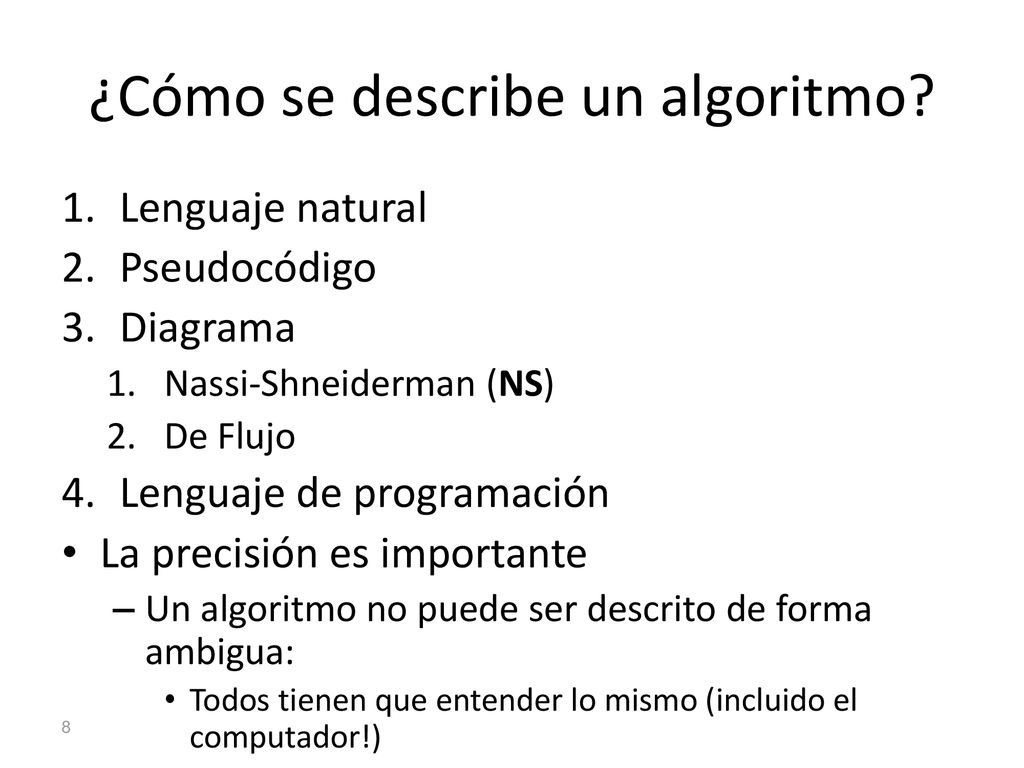

8 ¿Cómo se describe un algoritmo?
Lenguaje natural Pseudocódigo Diagrama Nassi-Shneiderman (NS) De Flujo Lenguaje de programación La precisión es importante Un algoritmo no puede ser descrito de forma ambigua: Todos tienen que entender lo mismo (incluido el computador!)

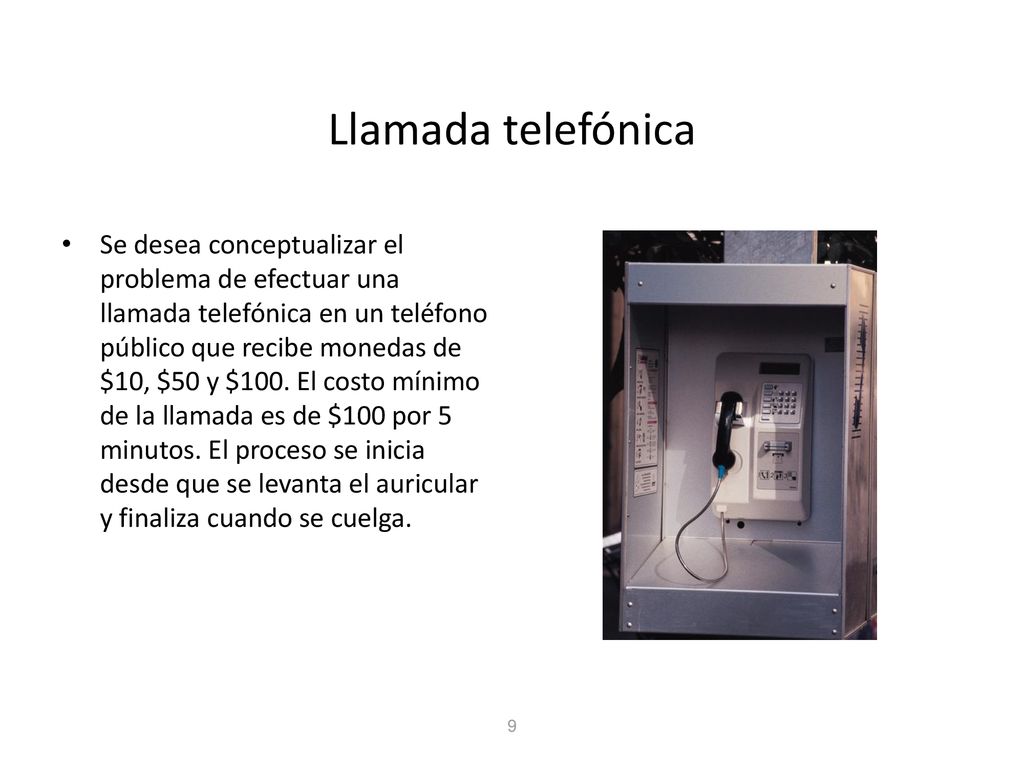

9 Llamada telefónica Se desea conceptualizar el problema de efectuar una llamada telefónica en un teléfono público que recibe monedas de $10, $50 y $100. El costo mínimo de la llamada es de $100 por 5 minutos. El proceso se inicia desde que se levanta el auricular y finaliza cuando se cuelga.

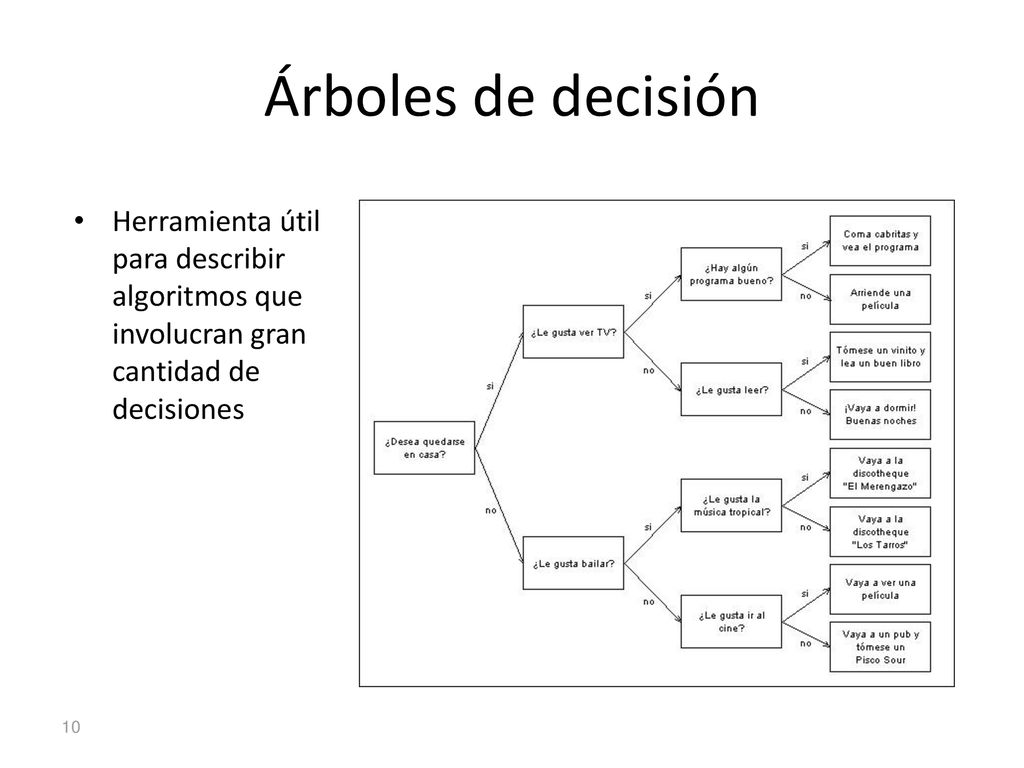

10 Árboles de decisión Herramienta útil para describir algoritmos que involucran gran cantidad de decisiones

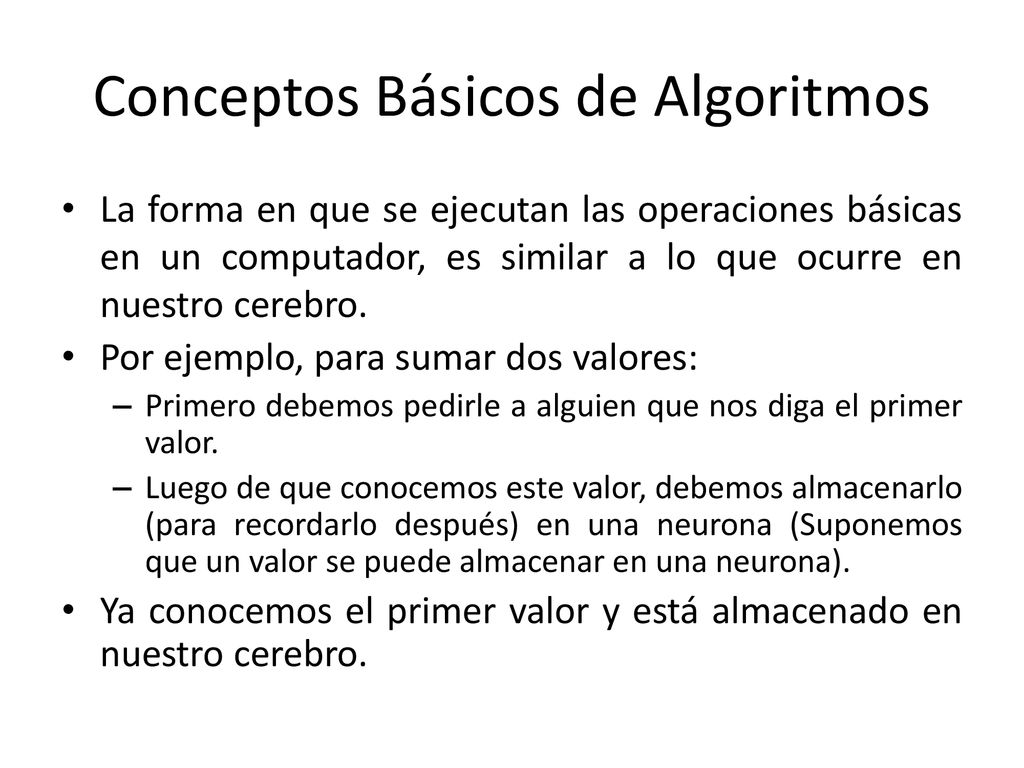

11 Conceptos Básicos de Algoritmos
La forma en que se ejecutan las operaciones básicas en un computador, es similar a lo que ocurre en nuestro cerebro. Por ejemplo, para sumar dos valores: Primero debemos pedirle a alguien que nos diga el primer valor. Luego de que conocemos este valor, debemos almacenarlo (para recordarlo después) en una neurona (Suponemos que un valor se puede almacenar en una neurona). Ya conocemos el primer valor y está almacenado en nuestro cerebro.

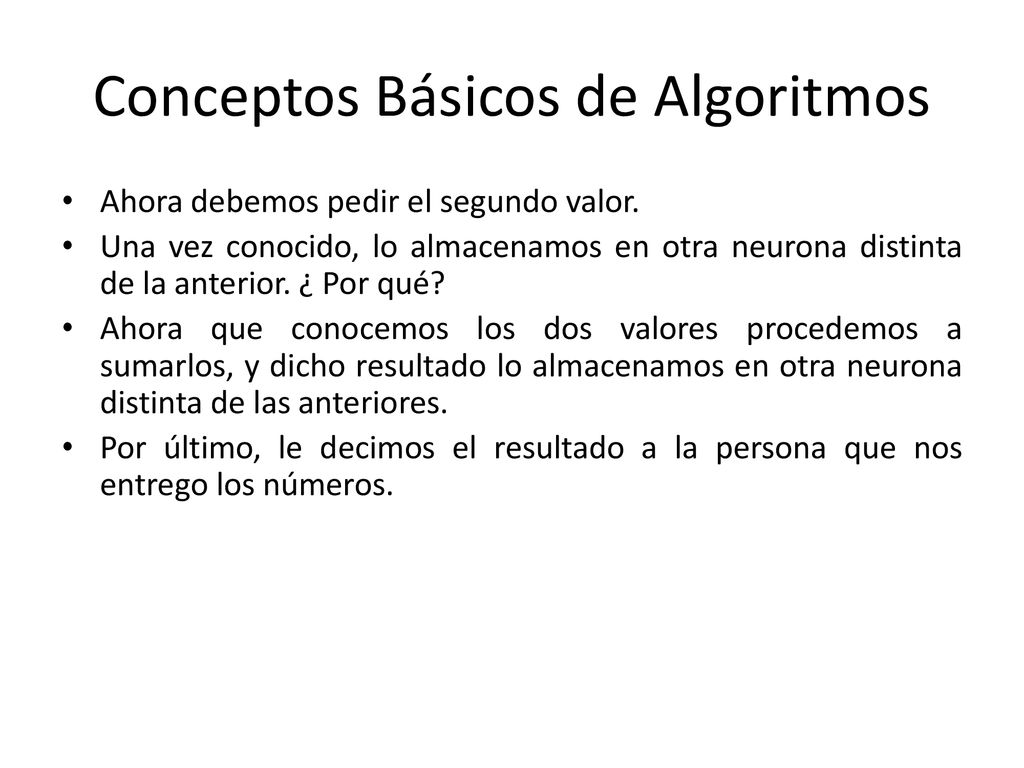

12 Conceptos Básicos de Algoritmos
Ahora debemos pedir el segundo valor. Una vez conocido, lo almacenamos en otra neurona distinta de la anterior. ¿ Por qué? Ahora que conocemos los dos valores procedemos a sumarlos, y dicho resultado lo almacenamos en otra neurona distinta de las anteriores. Por último, le decimos el resultado a la persona que nos entrego los números.

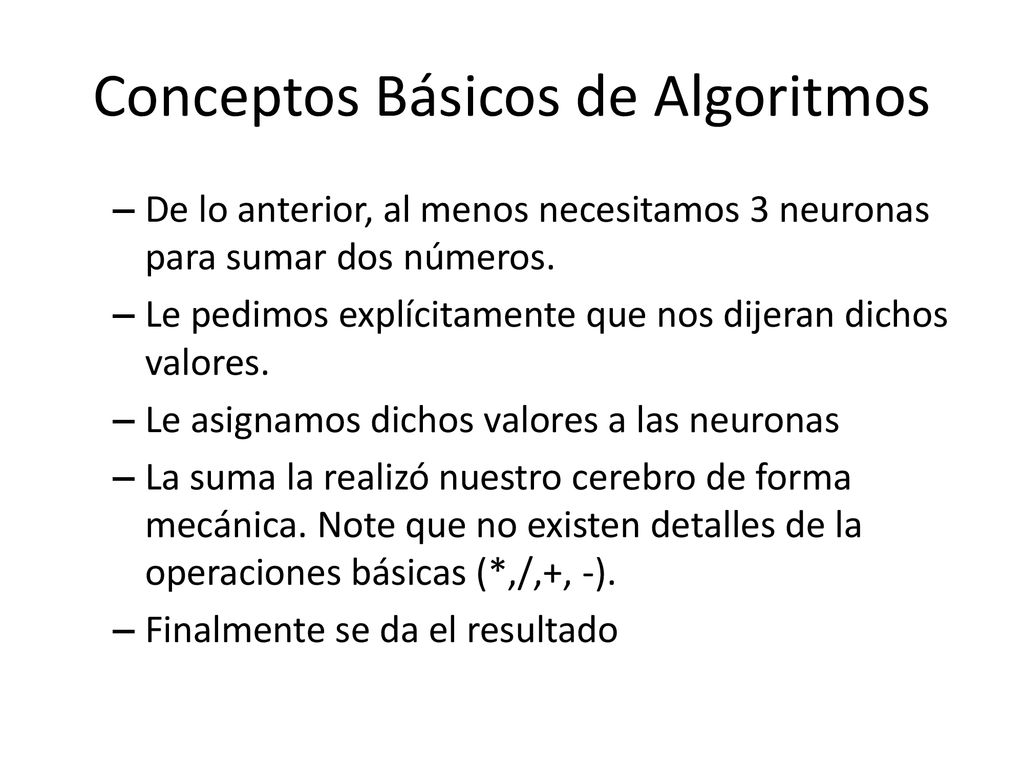

13 Conceptos Básicos de Algoritmos
De lo anterior, al menos necesitamos 3 neuronas para sumar dos números. Le pedimos explícitamente que nos dijeran dichos valores. Le asignamos dichos valores a las neuronas La suma la realizó nuestro cerebro de forma mecánica. Note que no existen detalles de la operaciones básicas (*,/,+, -). Finalmente se da el resultado

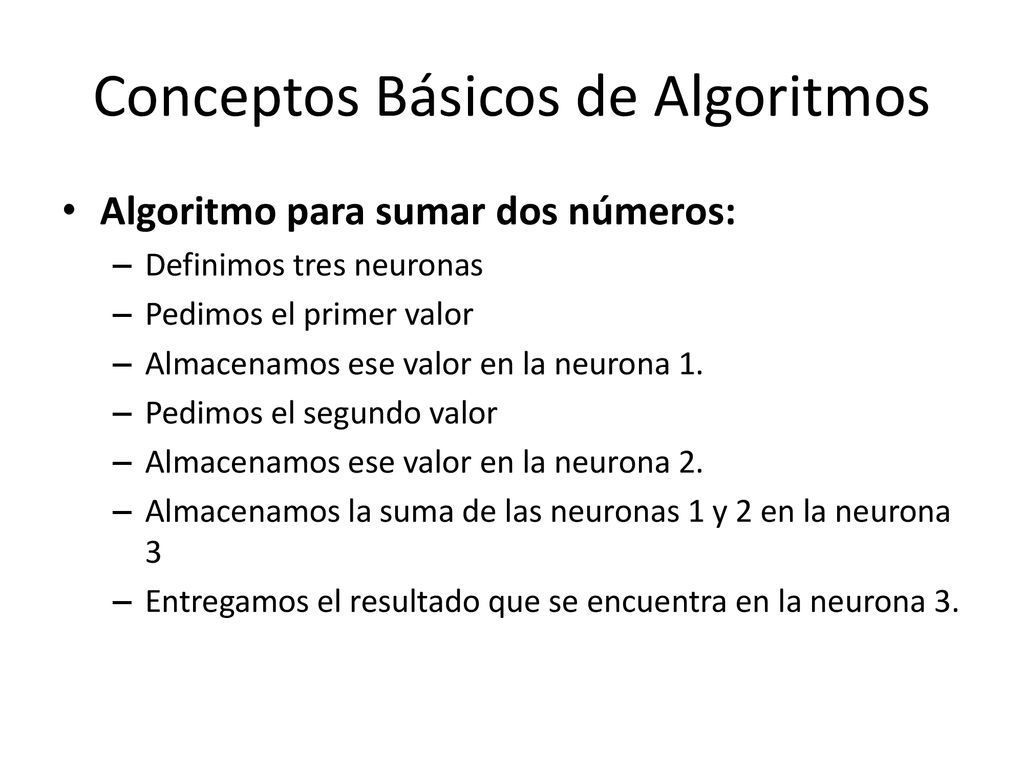

14 Conceptos Básicos de Algoritmos
Algoritmo para sumar dos números: Definimos tres neuronas Pedimos el primer valor Almacenamos ese valor en la neurona 1. Pedimos el segundo valor Almacenamos ese valor en la neurona 2. Almacenamos la suma de las neuronas 1 y 2 en la neurona 3 Entregamos el resultado que se encuentra en la neurona 3.

15 Conceptos Básicos de Algoritmos
Sin embargo, en los lenguajes no se pueden usar neuronas, pero podemos definir variables (Recuerde que las variables pueden tomar cualquier valor) En lugar de usar neurona 1 y neurona 2, se utilizan espacios de memoria que llamaremos “var 1” y “var 2”, y así sucesivamente. También las podemos llamar “x1” y “x2” ó “x” e “y” ….

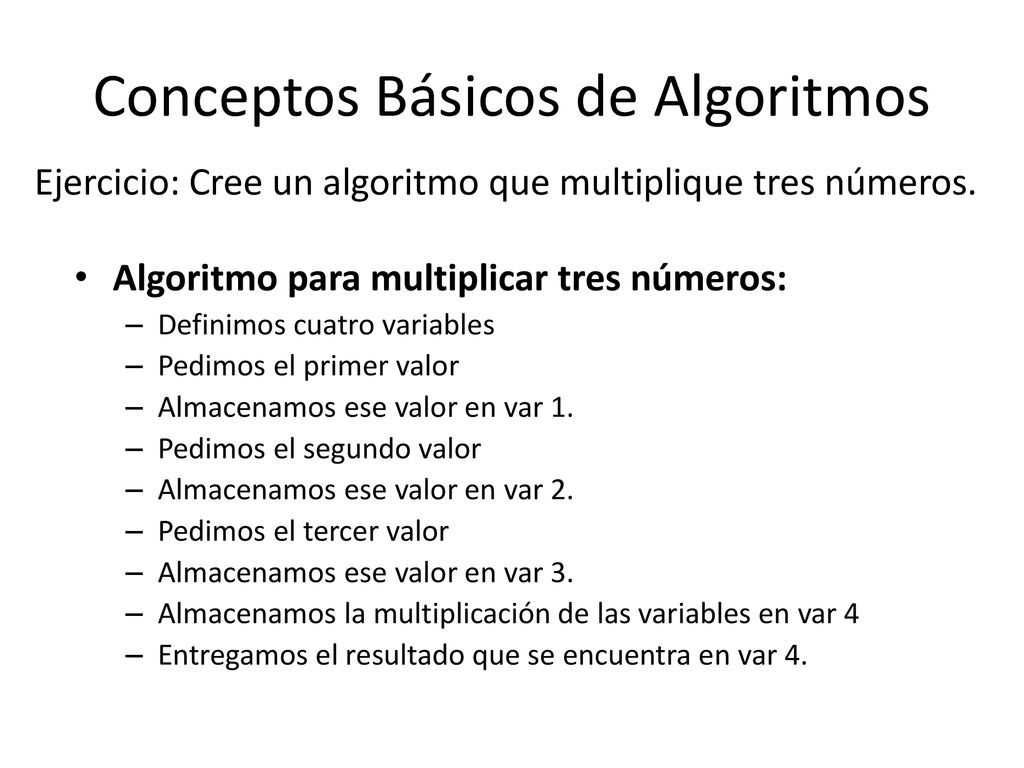

16 Conceptos Básicos de Algoritmos
Ejercicio: Cree un algoritmo que multiplique tres números. Algoritmo para multiplicar tres números: Definimos cuatro variables Pedimos el primer valor Almacenamos ese valor en var 1. Pedimos el segundo valor Almacenamos ese valor en var 2. Pedimos el tercer valor Almacenamos ese valor en var 3. Almacenamos la multiplicación de las variables en var 4 Entregamos el resultado que se encuentra en var 4.

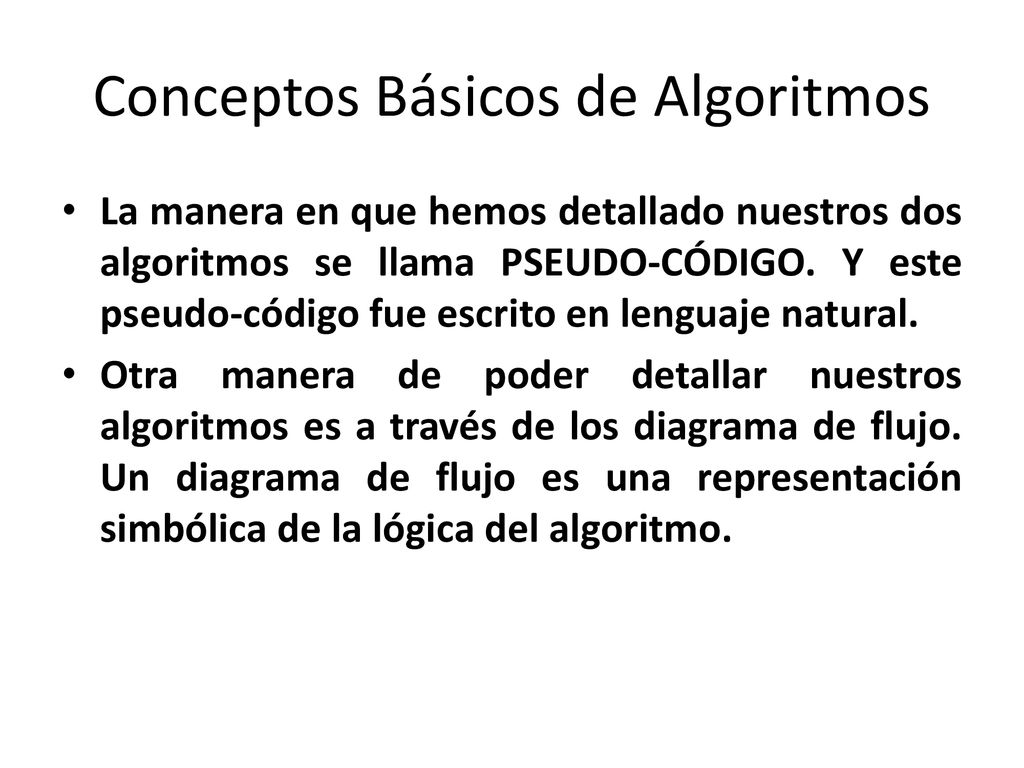

17 Conceptos Básicos de Algoritmos
La manera en que hemos detallado nuestros dos algoritmos se llama PSEUDO-CÓDIGO. Y este pseudo-código fue escrito en lenguaje natural. Otra manera de poder detallar nuestros algoritmos es a través de los diagrama de flujo. Un diagrama de flujo es una representación simbólica de la lógica del algoritmo.

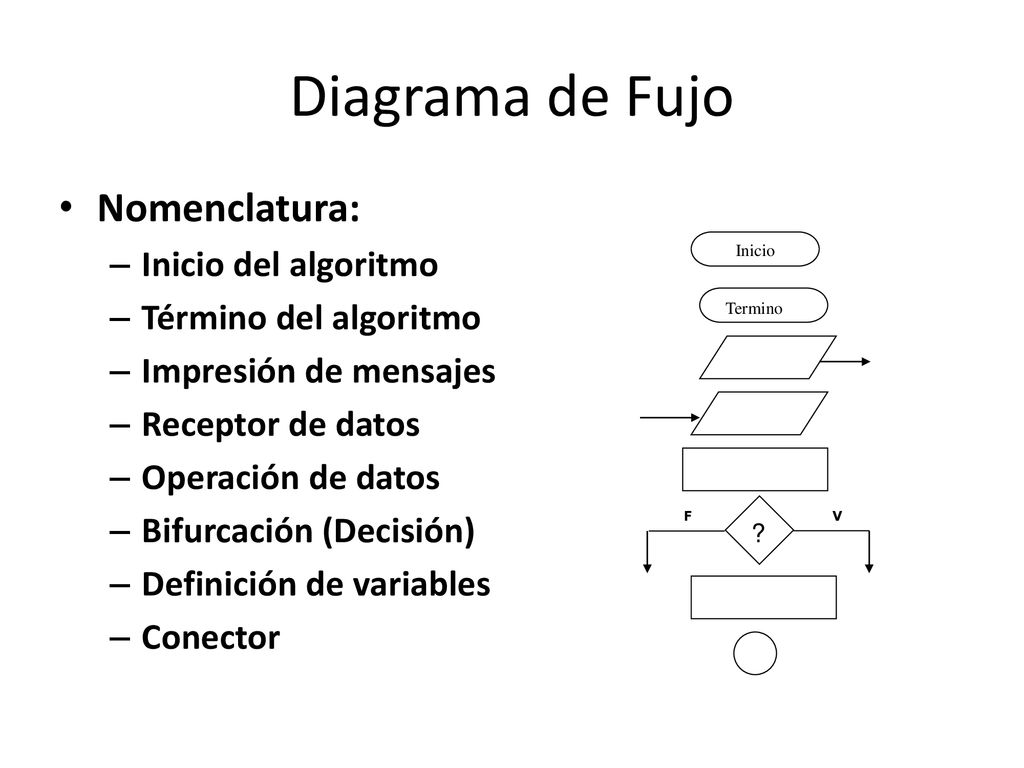

18 Diagrama de Fujo Nomenclatura: Inicio del algoritmo
Término del algoritmo Impresión de mensajes Receptor de datos Operación de datos Bifurcación (Decisión) Definición de variables Conector Inicio Termino F V ?

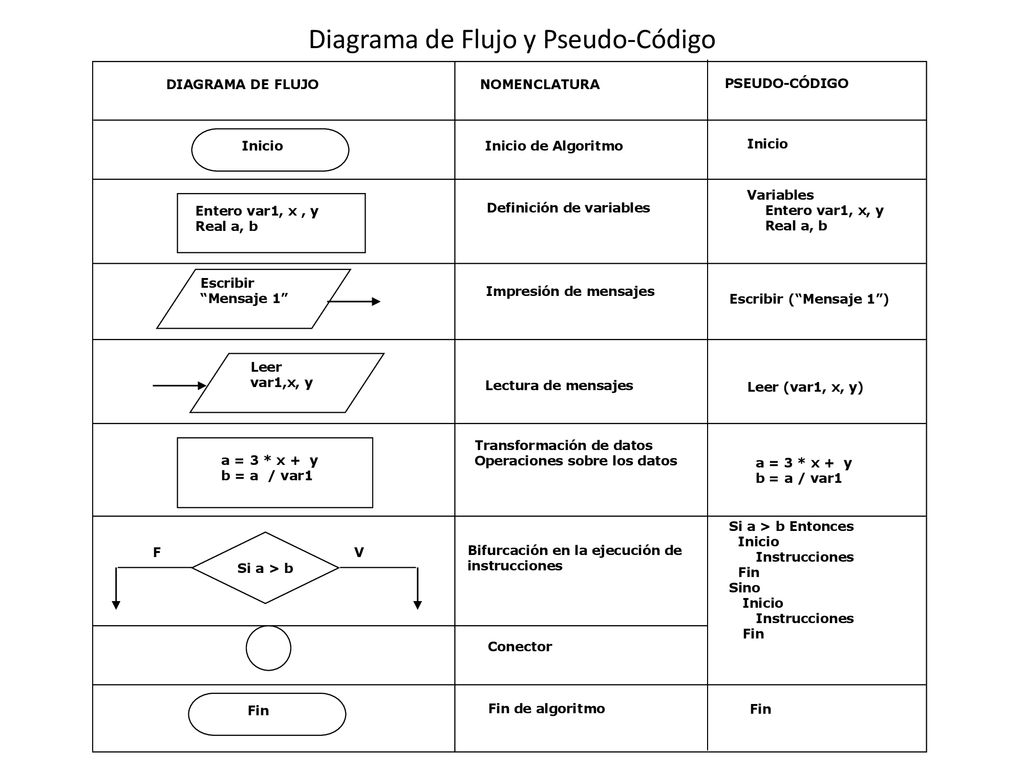

19 Diagrama de Flujo y Pseudo-Código
Inicio Escribir “Mensaje 1” Fin Leer var1,x, y a = 3 * x + y b = a / var1 Entero var1, x , y Real a, b Si a > b V F Inicio de Algoritmo Definición de variables Impresión de mensajes Lectura de mensajes Transformación de datos Operaciones sobre los datos Bifurcación en la ejecución de instrucciones Conector Fin de algoritmo DIAGRAMA DE FLUJO NOMENCLATURA PSEUDO-CÓDIGO Variables Entero var1, x, y Escribir (“Mensaje 1”) Leer (var1, x, y) b = a / var1 Si a > b Entonces Instrucciones Sino

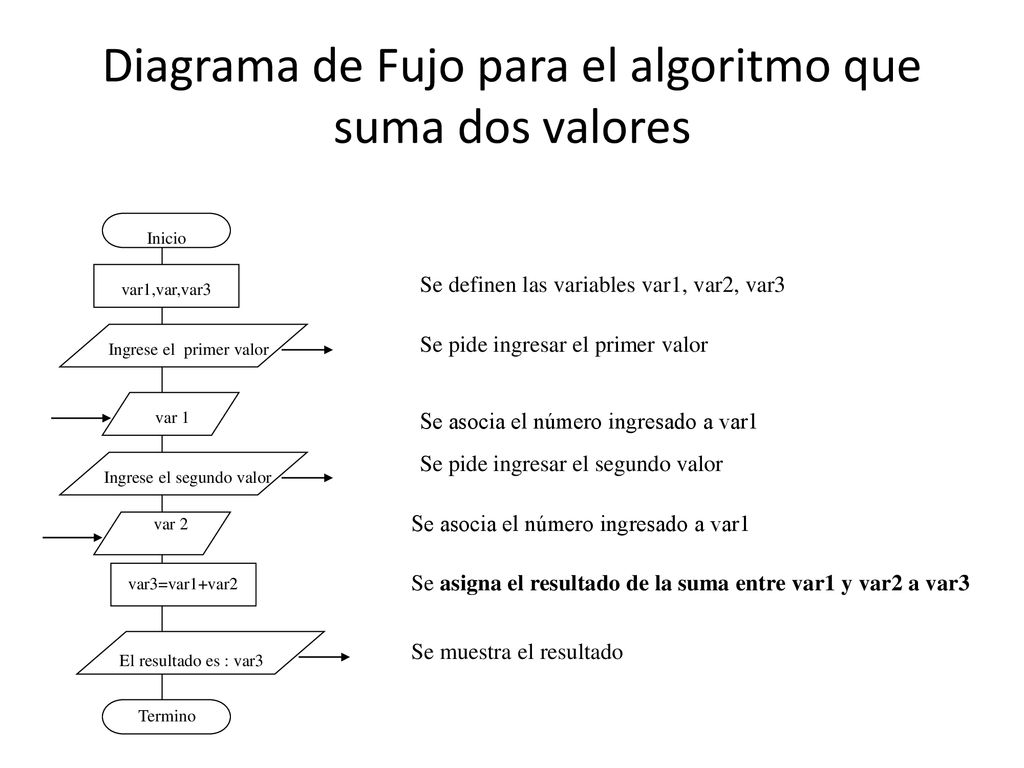

20 Diagrama de Fujo para el algoritmo que suma dos valores
Inicio Se definen las variables var1, var2, var3 var1,var,var3 Se pide ingresar el primer valor Ingrese el primer valor var 1 Se asocia el número ingresado a var1 Se pide ingresar el segundo valor Ingrese el segundo valor var 2 Se asocia el número ingresado a var1 var3=var1+var2 Se asigna el resultado de la suma entre var1 y var2 a var3 Se muestra el resultado El resultado es : var3 Termino

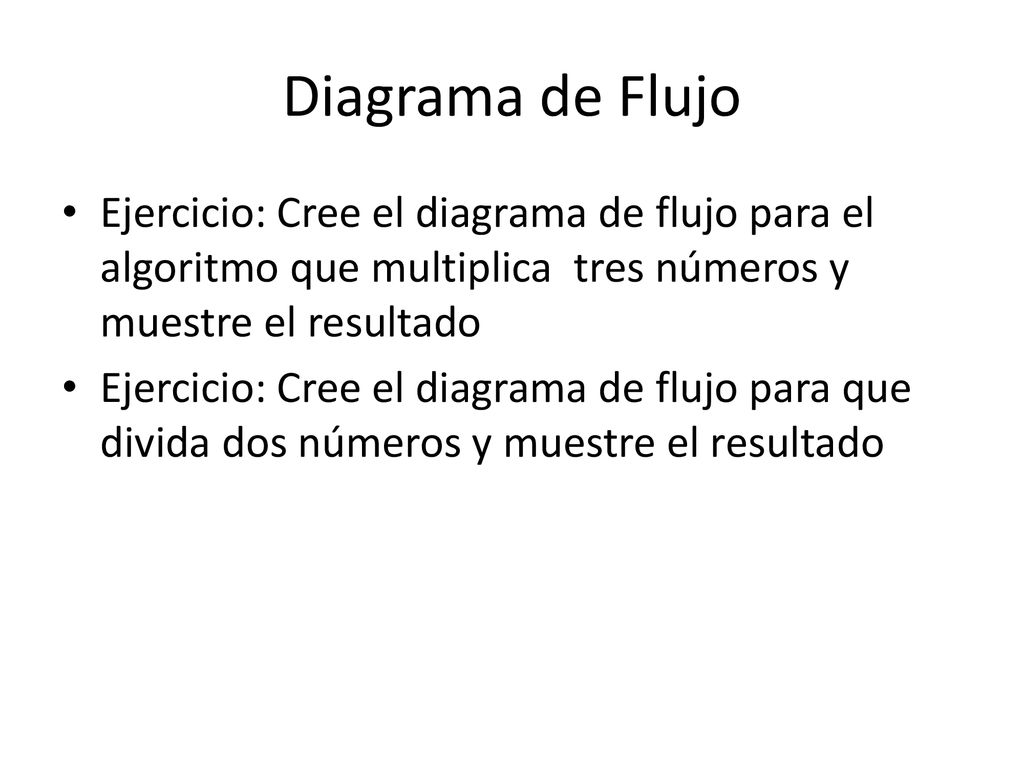

21 Diagrama de Flujo Ejercicio: Cree el diagrama de flujo para el algoritmo que multiplica tres números y muestre el resultado Ejercicio: Cree el diagrama de flujo para que divida dos números y muestre el resultado

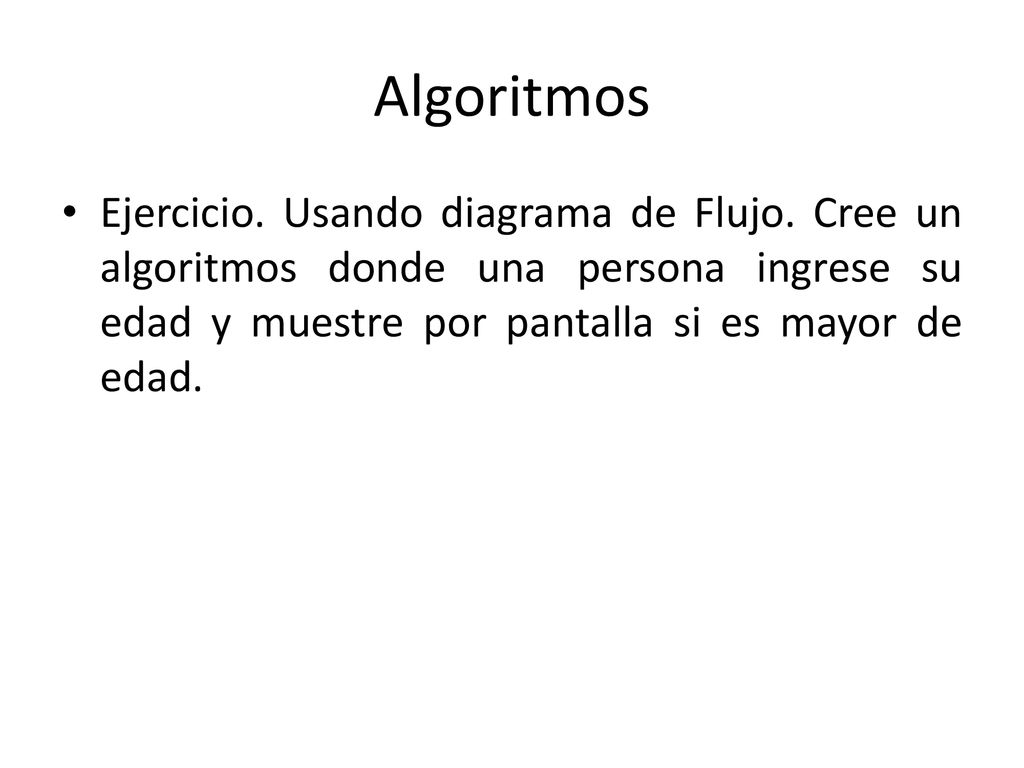

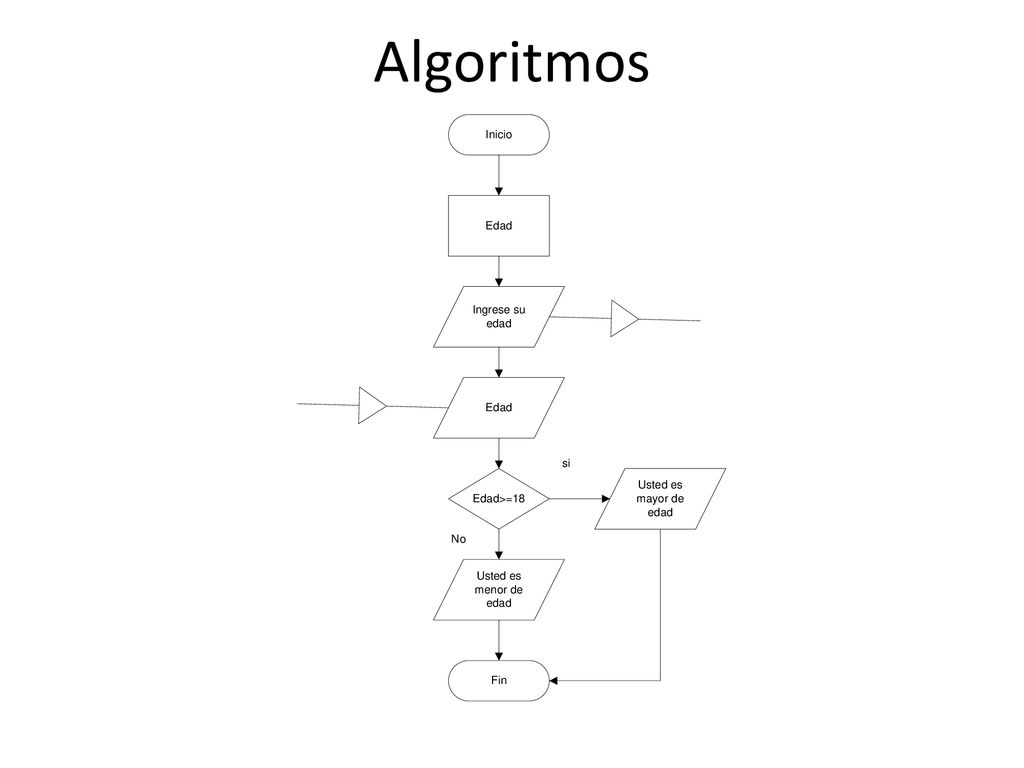

22 Algoritmos Ejercicio. Usando diagrama de Flujo. Cree un algoritmos donde una persona ingrese su edad y muestre por pantalla si es mayor de edad.

23 Algoritmos

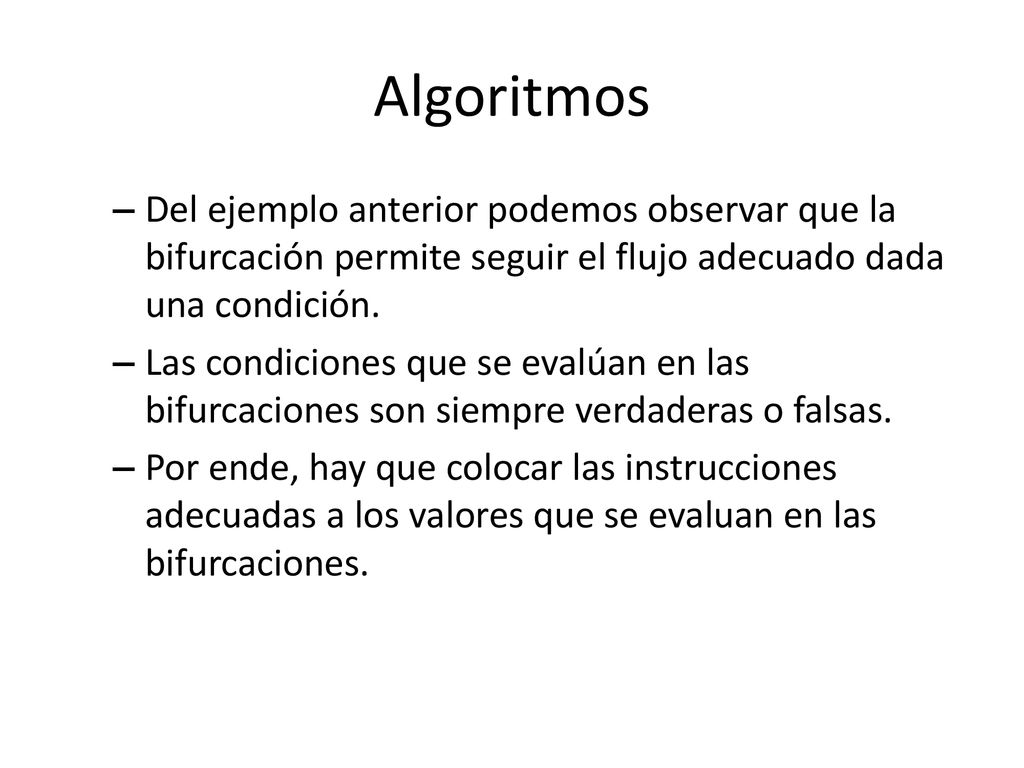

24 Algoritmos Del ejemplo anterior podemos observar que la bifurcación permite seguir el flujo adecuado dada una condición. Las condiciones que se evalúan en las bifurcaciones son siempre verdaderas o falsas. Por ende, hay que colocar las instrucciones adecuadas a los valores que se evaluan en las bifurcaciones.

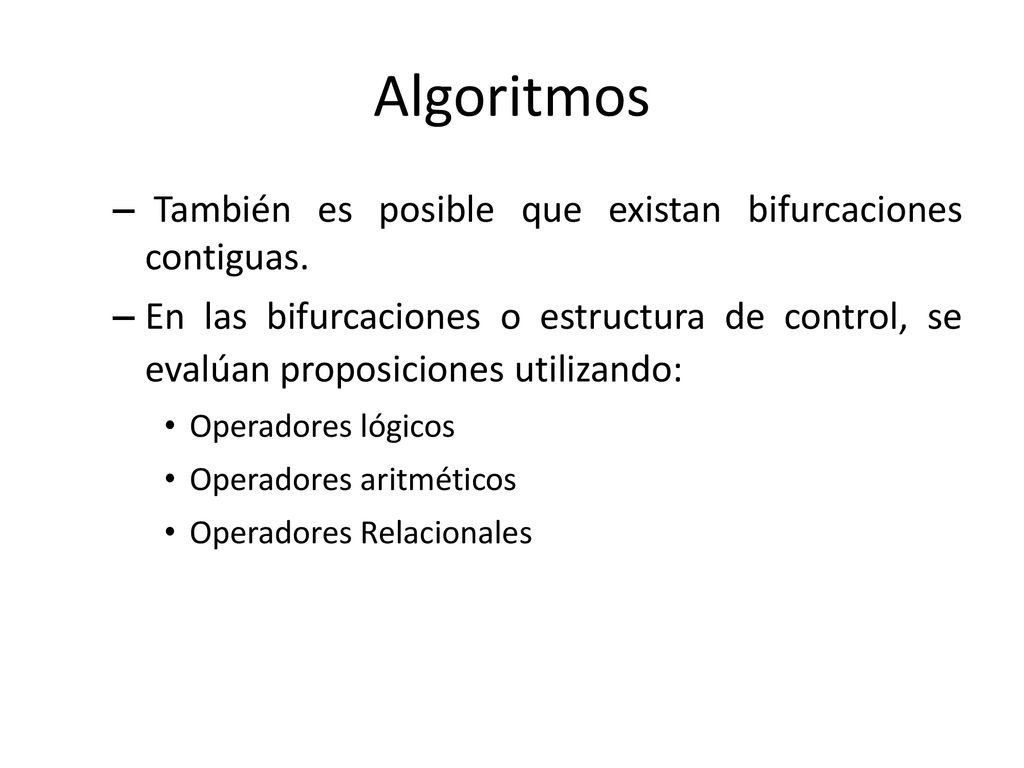

25 Algoritmos También es posible que existan bifurcaciones contiguas.
En las bifurcaciones o estructura de control, se evalúan proposiciones utilizando: Operadores lógicos Operadores aritméticos Operadores Relacionales

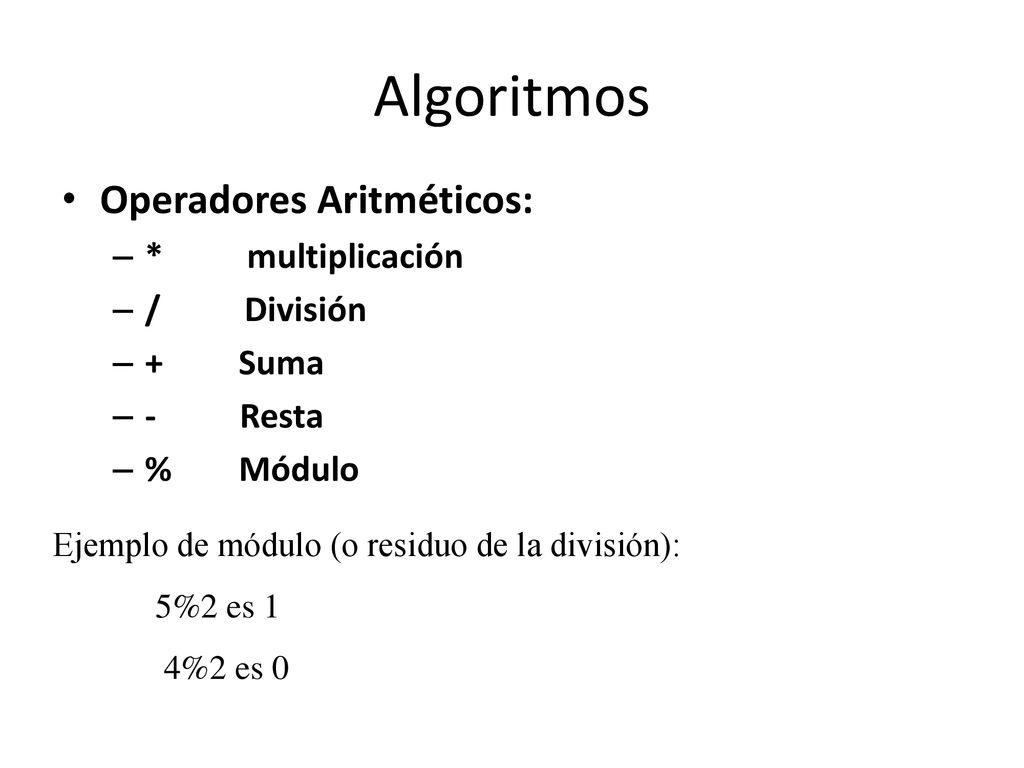

26 Algoritmos Operadores Aritméticos: * multiplicación / División + Suma
Resta % Módulo Ejemplo de módulo (o residuo de la división): 5%2 es 1 4%2 es 0

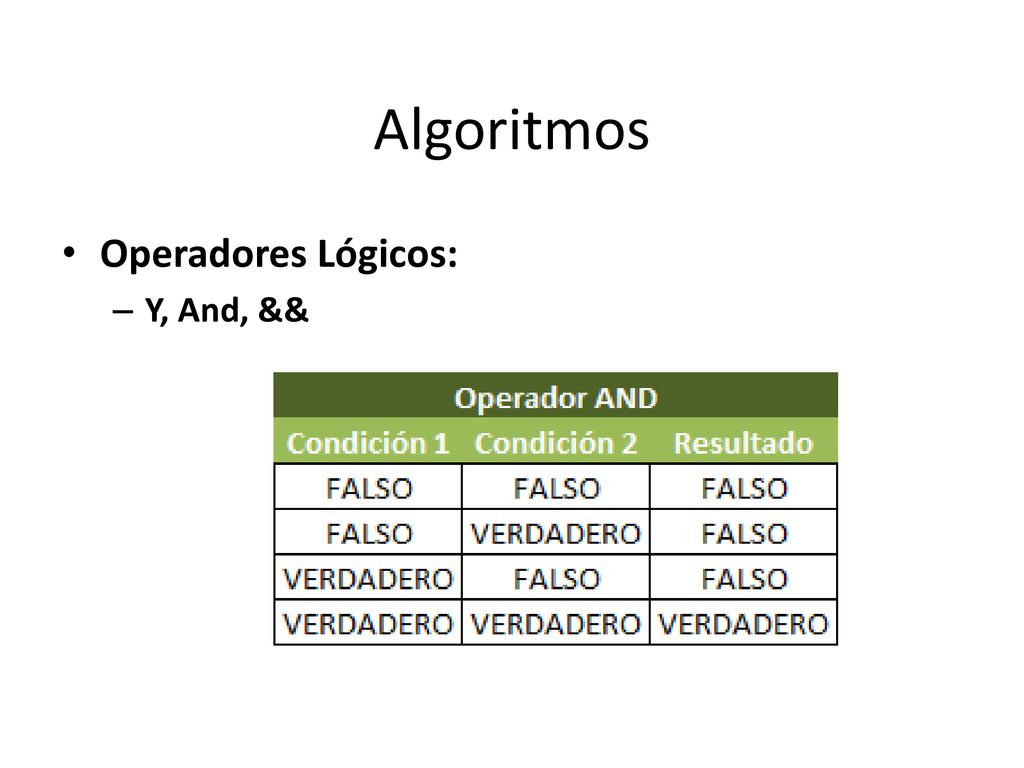

27 Algoritmos Operadores Lógicos: Y, And, &&

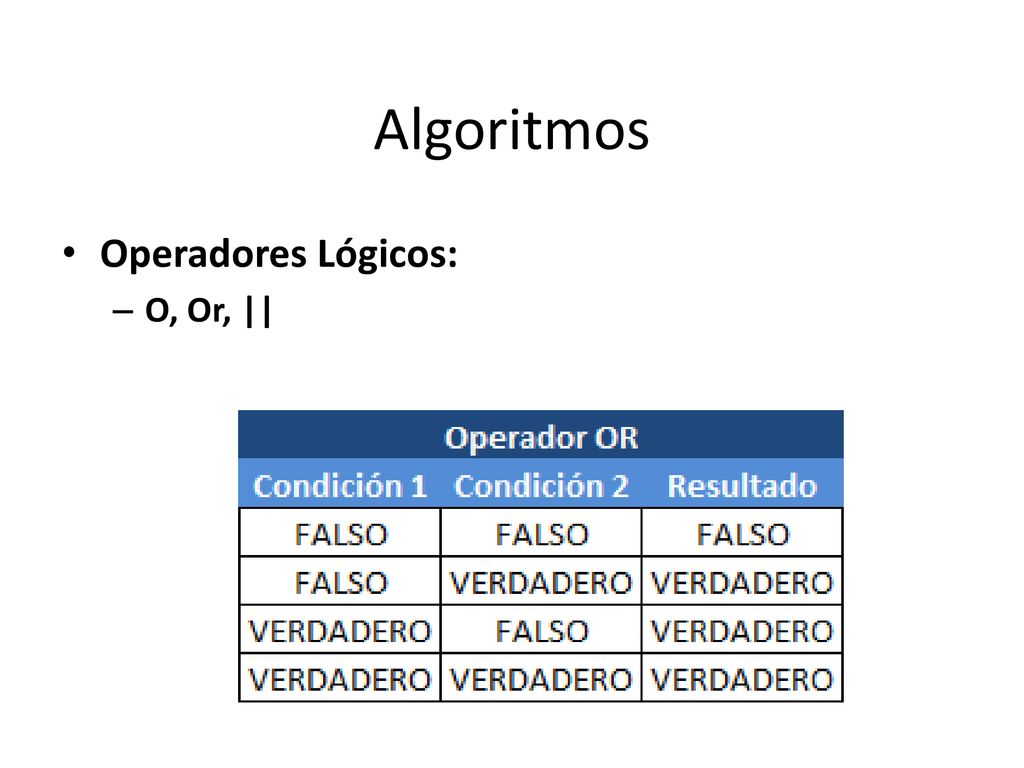

28 Algoritmos Operadores Lógicos: O, Or, ||

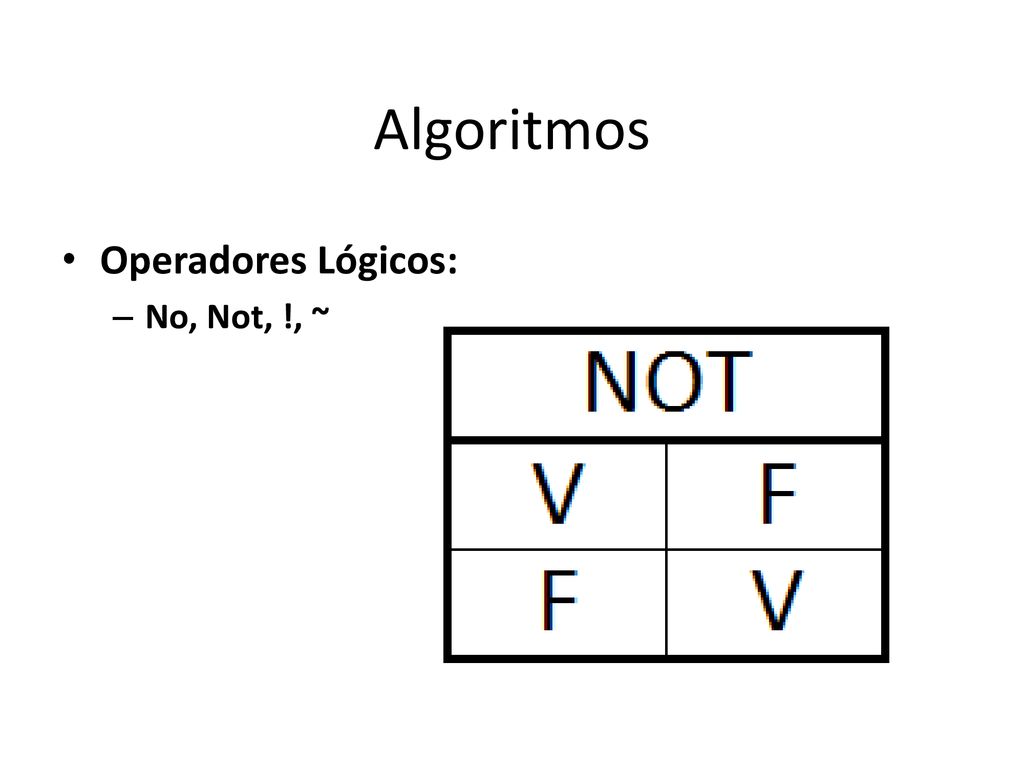

29 Algoritmos Operadores Lógicos: No, Not, !, ~

30

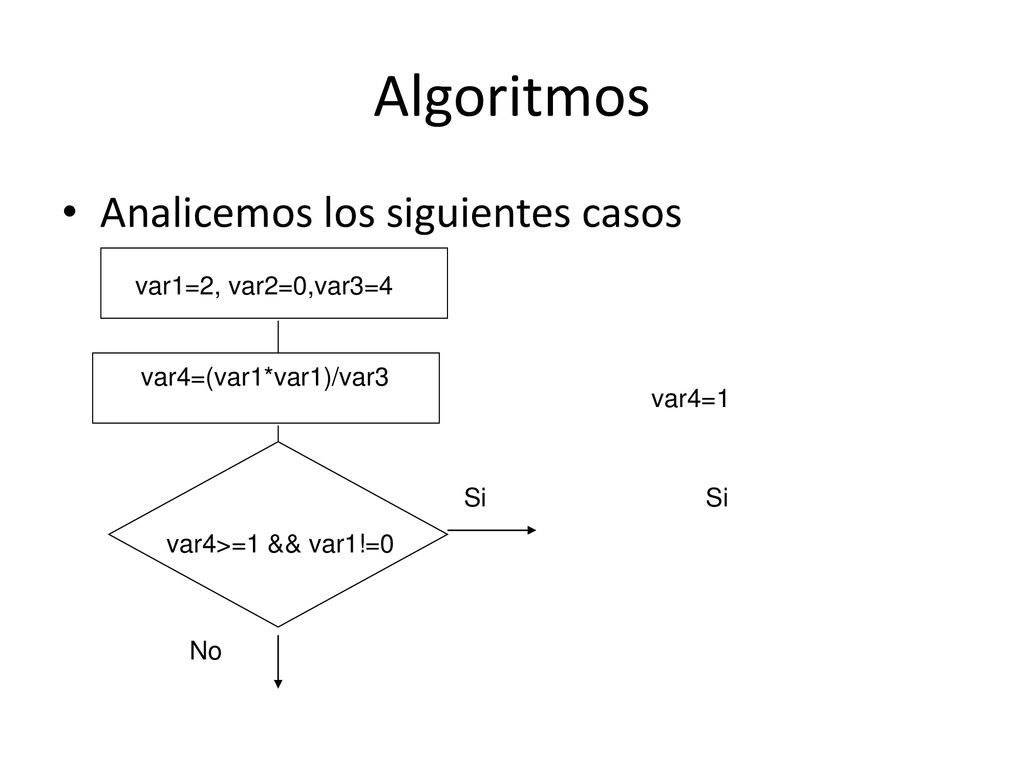

31 Algoritmos Analicemos los siguientes casos var1=2, var2=0,var3=4
var4=(var1*var1)/var3 var4>=1 && var1!=0 Si No var4=1 Si

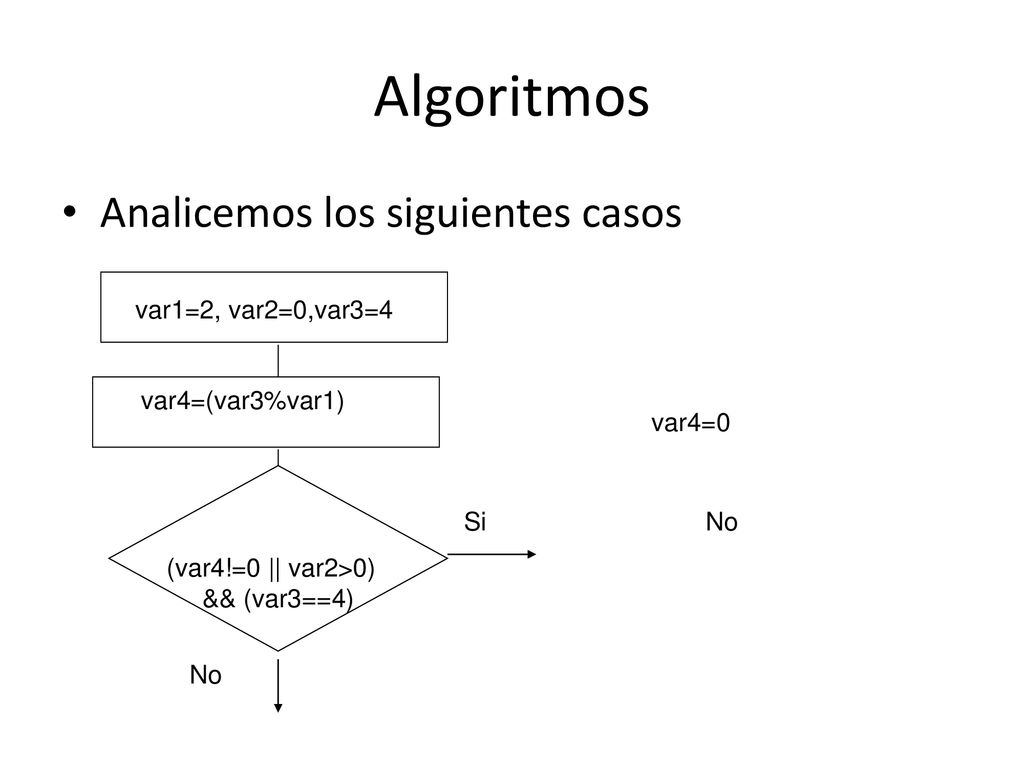

32 Algoritmos Analicemos los siguientes casos var1=2, var2=0,var3=4
No var4=0 No

33 Algoritmos Analicemos los siguientes casos var1=2, var4=1,var3=4
No var4=3 No Cualquier proposición distinta de cero Es VERDADERO

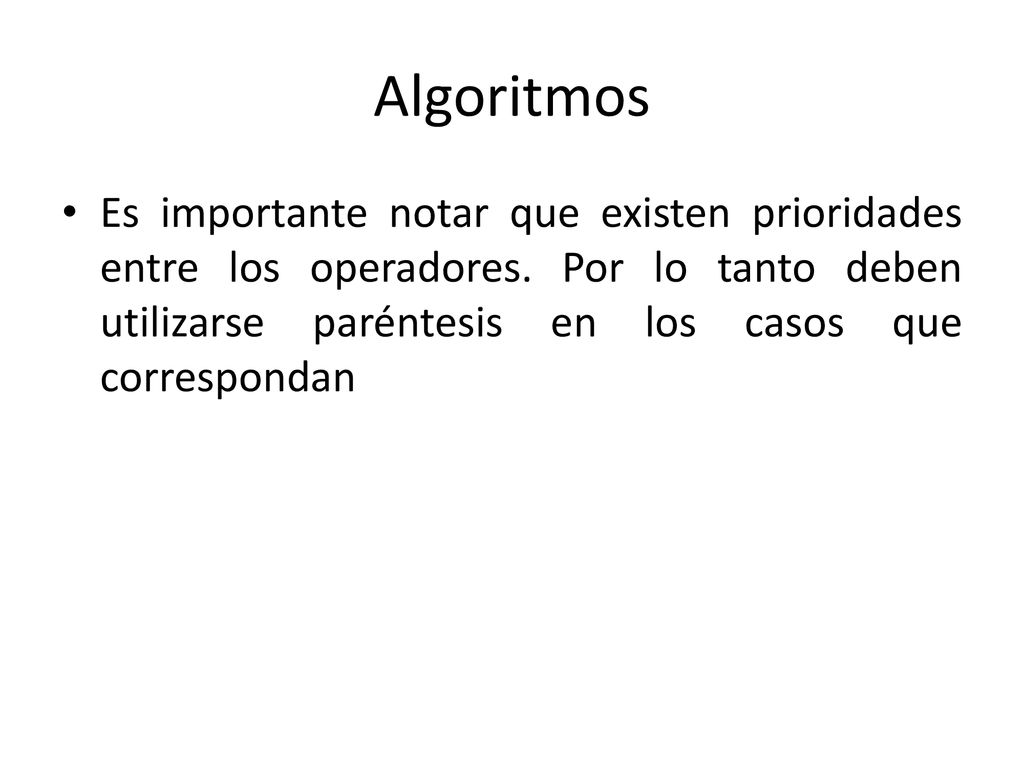

34 Algoritmos Es importante notar que existen prioridades entre los operadores. Por lo tanto deben utilizarse paréntesis en los casos que correspondan

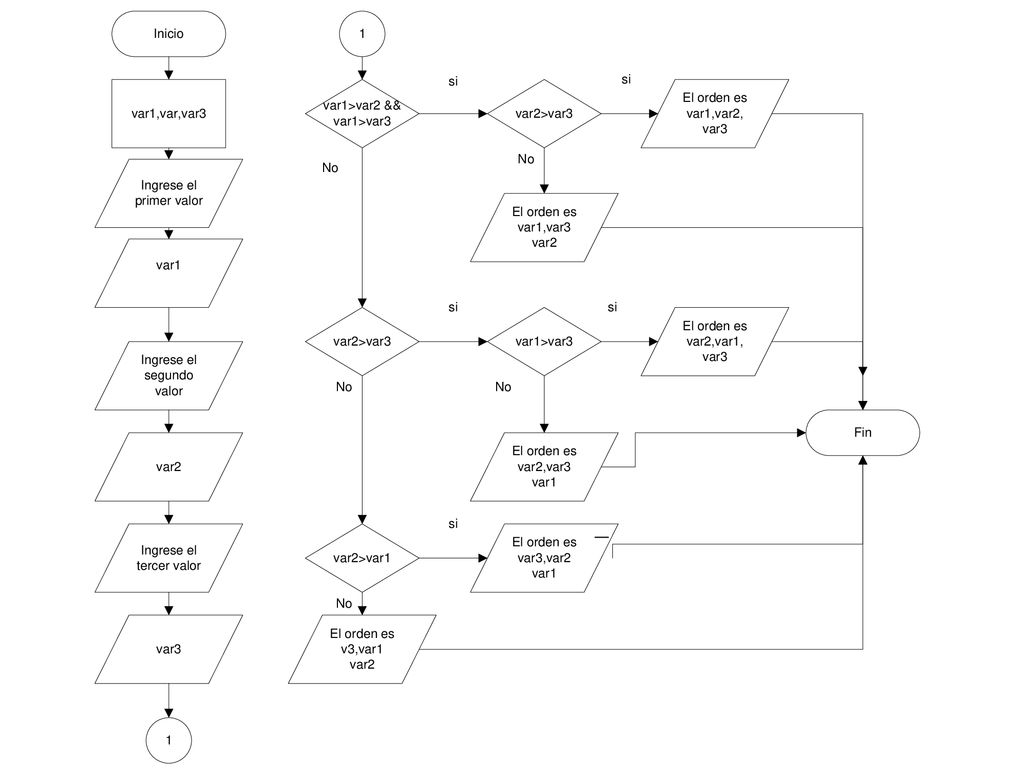

35 Algoritmos Ejercicio. Crear un algoritmo que muestre en forma ordenada tres número enteros ingresados desde teclado.

36

37 Hasta aquí . . .

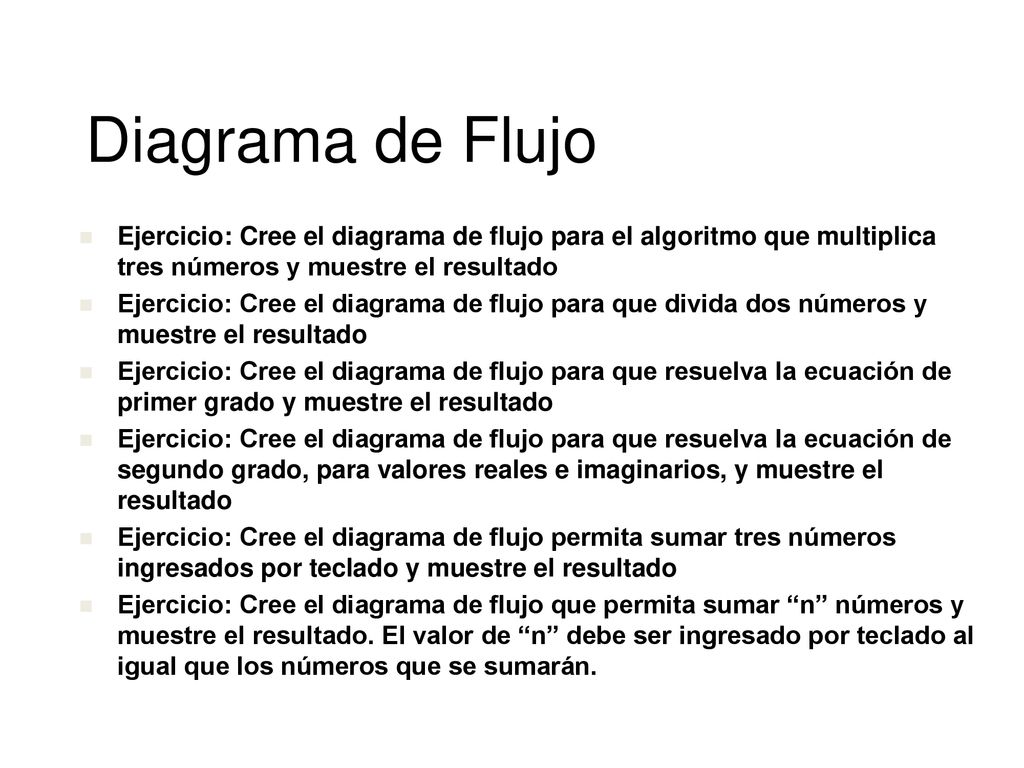

38 Diagrama de Flujo Ejercicio: Cree el diagrama de flujo para el algoritmo que multiplica tres números y muestre el resultado Ejercicio: Cree el diagrama de flujo para que divida dos números y muestre el resultado Ejercicio: Cree el diagrama de flujo para que resuelva la ecuación de primer grado y muestre el resultado Ejercicio: Cree el diagrama de flujo para que resuelva la ecuación de segundo grado, para valores reales e imaginarios, y muestre el resultado Ejercicio: Cree el diagrama de flujo permita sumar tres números ingresados por teclado y muestre el resultado Ejercicio: Cree el diagrama de flujo que permita sumar “n” números y muestre el resultado. El valor de “n” debe ser ingresado por teclado al igual que los números que se sumarán.

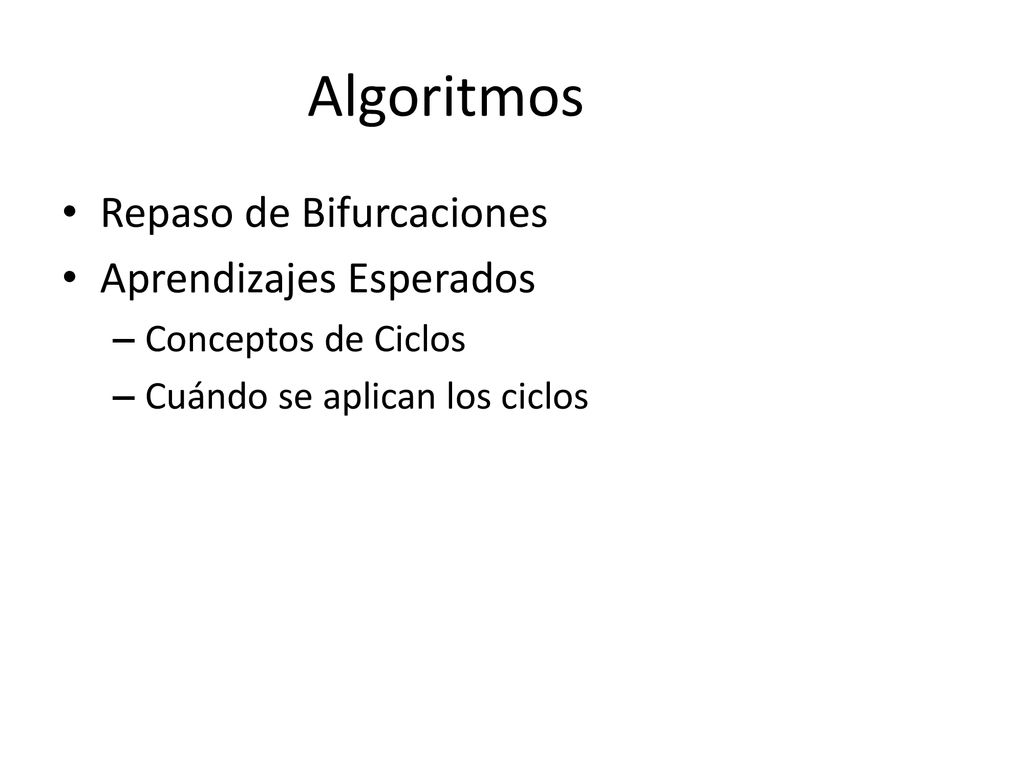

39 Algoritmos Repaso de Bifurcaciones Aprendizajes Esperados
Conceptos de Ciclos Cuándo se aplican los ciclos

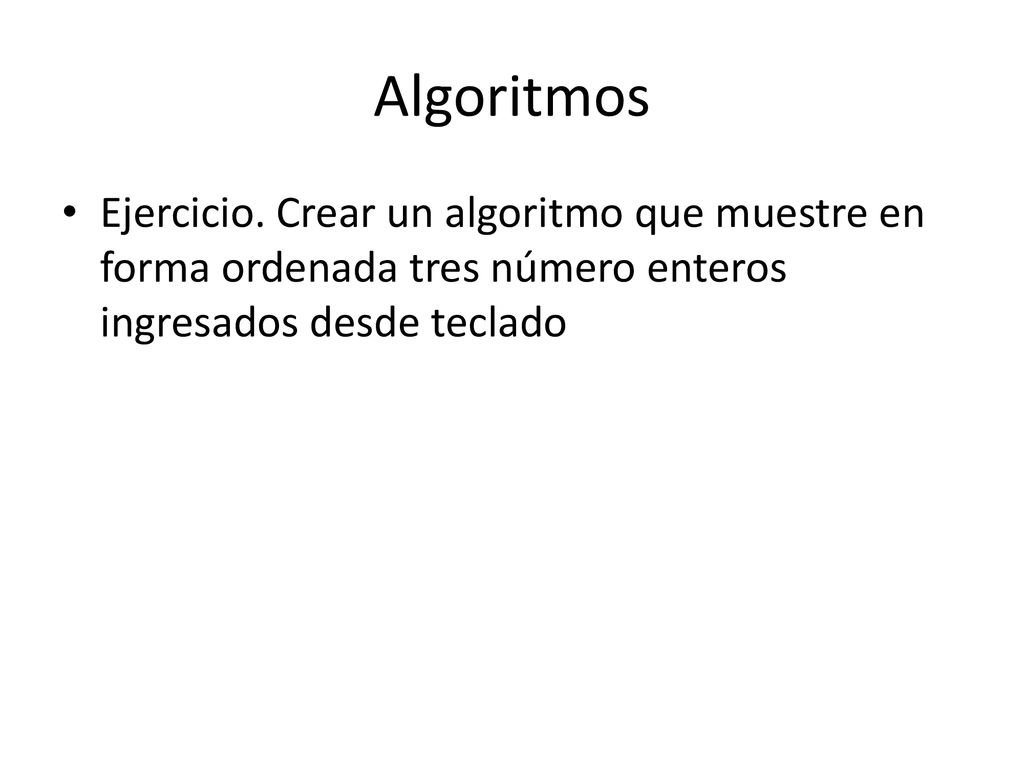

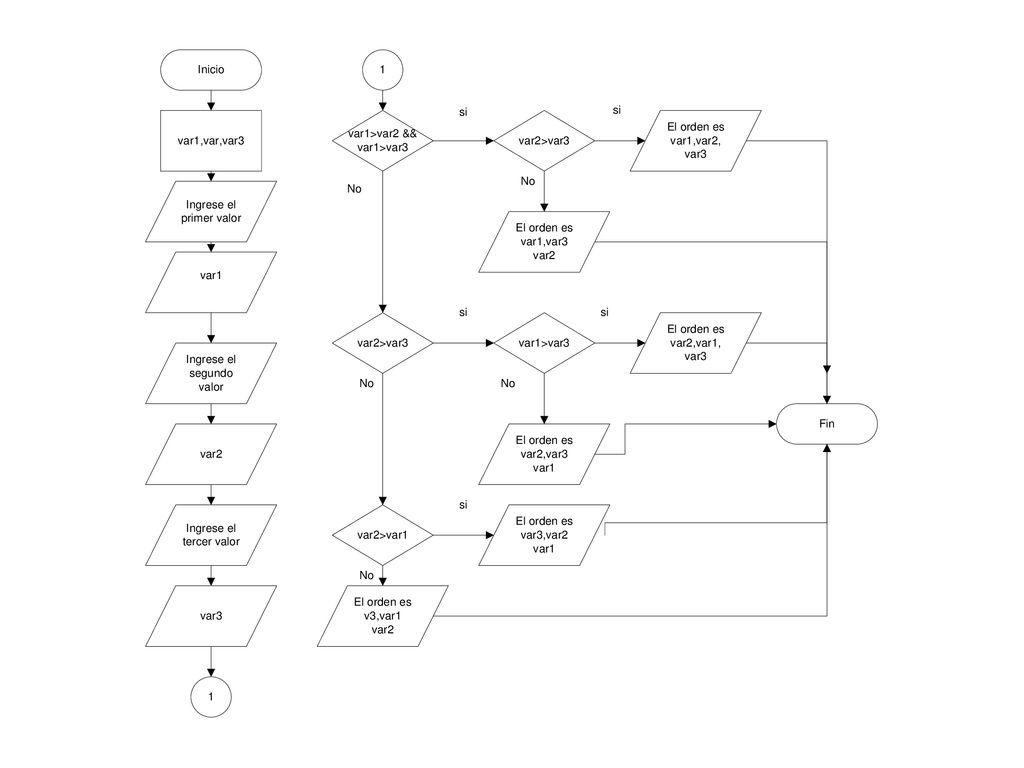

40 Algoritmos Ejercicio. Crear un algoritmo que muestre en forma ordenada tres número enteros ingresados desde teclado

41

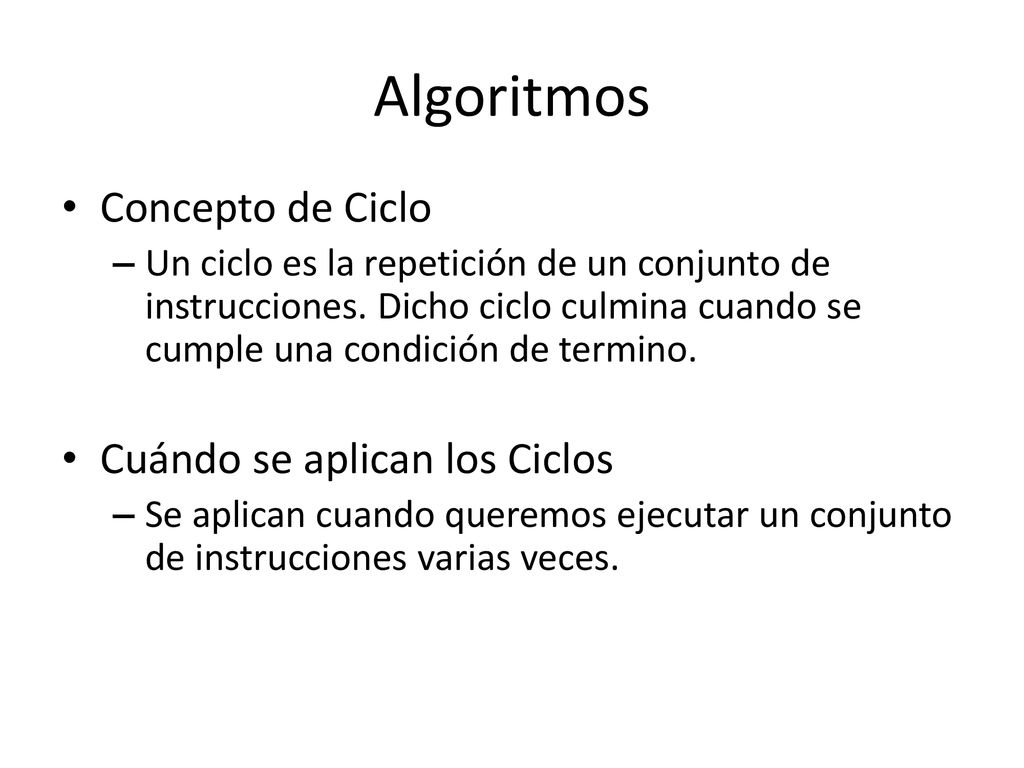

42 Algoritmos Concepto de Ciclo Cuándo se aplican los Ciclos
Un ciclo es la repetición de un conjunto de instrucciones. Dicho ciclo culmina cuando se cumple una condición de termino. Cuándo se aplican los Ciclos Se aplican cuando queremos ejecutar un conjunto de instrucciones varias veces.

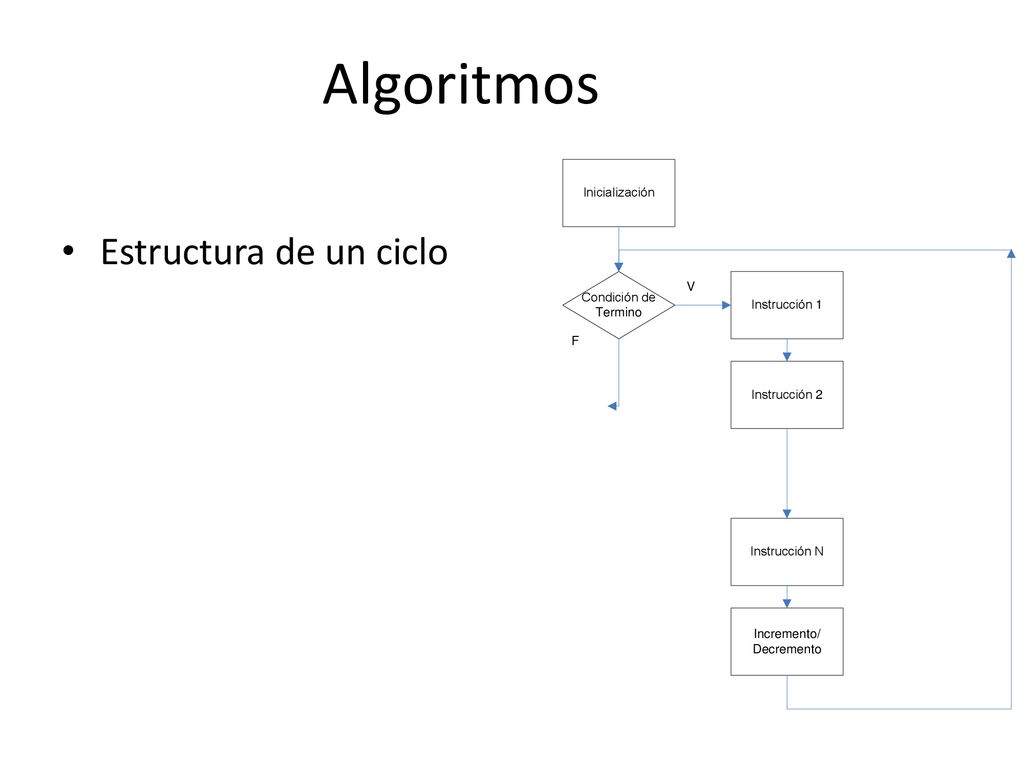

43 Algoritmos Estructura de un ciclo

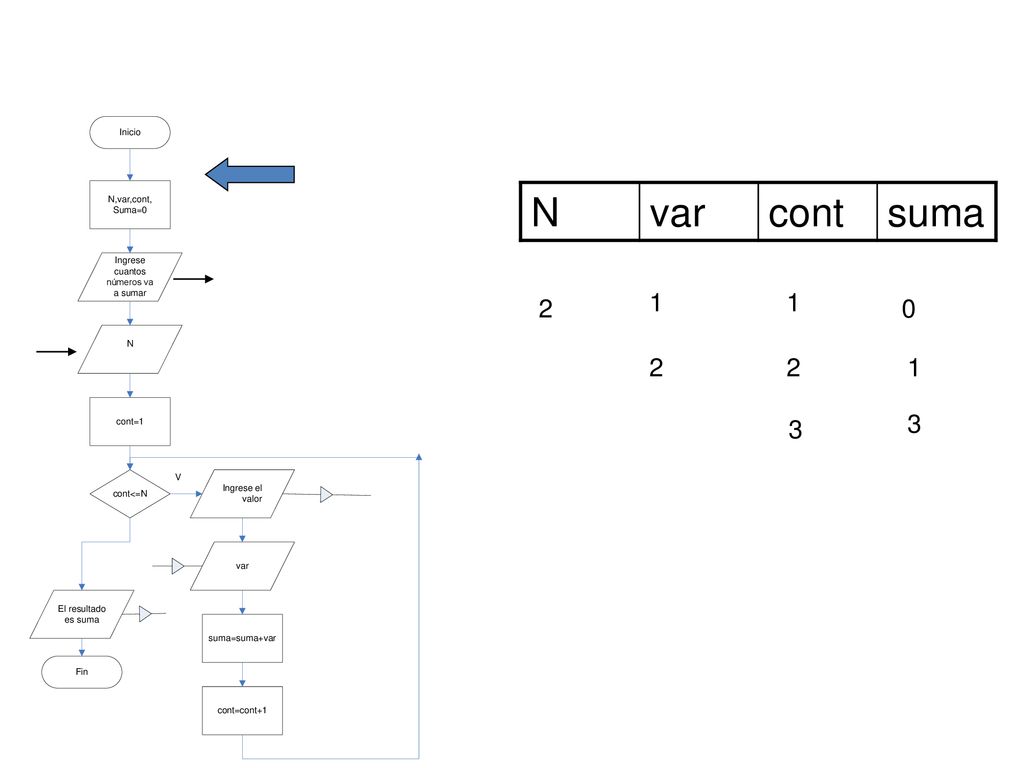

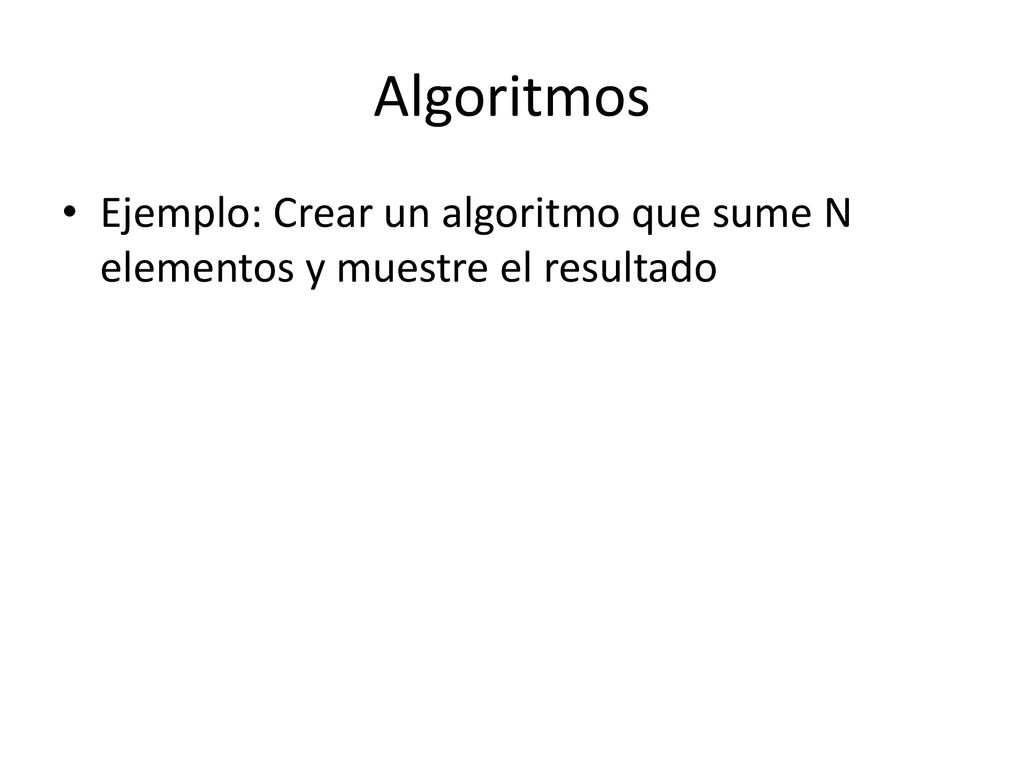

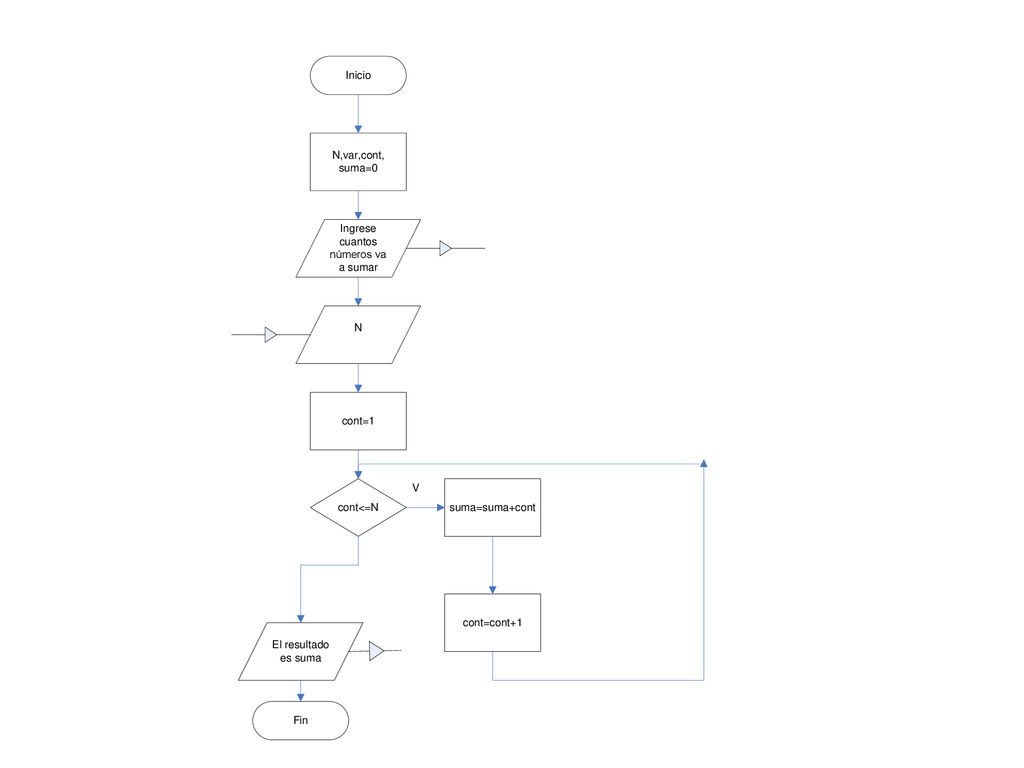

44 Algoritmos Ejemplo: Crear un algoritmo que sume N elementos y muestre el resultado

45 N var cont suma 2 1 1 2 2 1 3 3

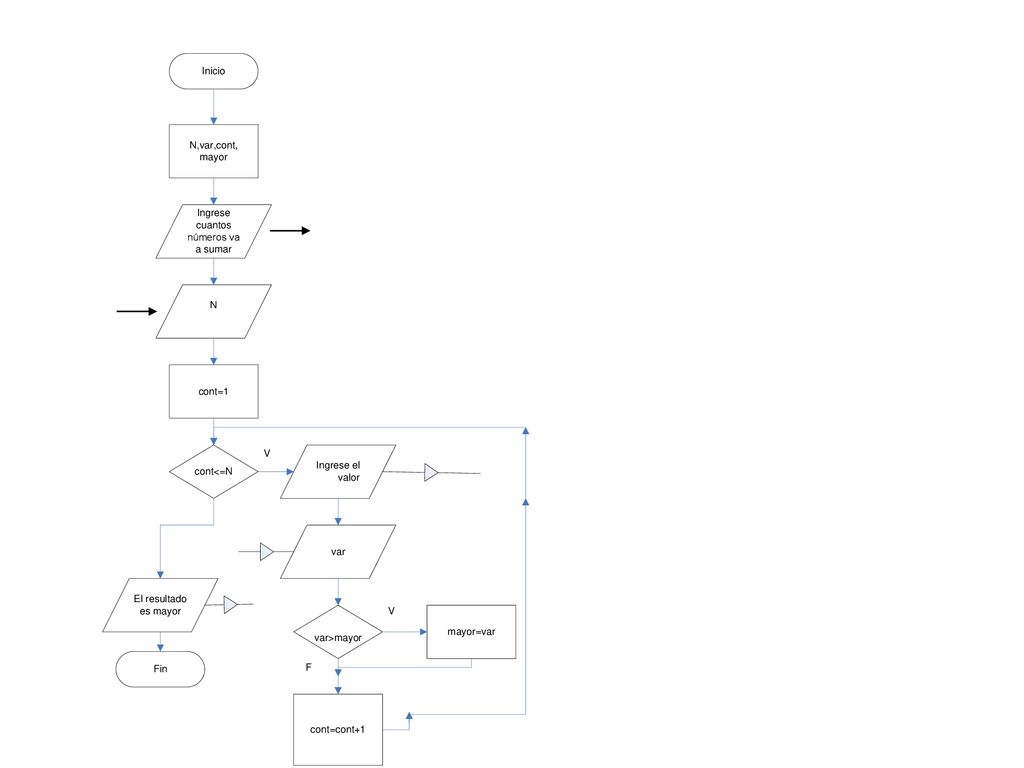

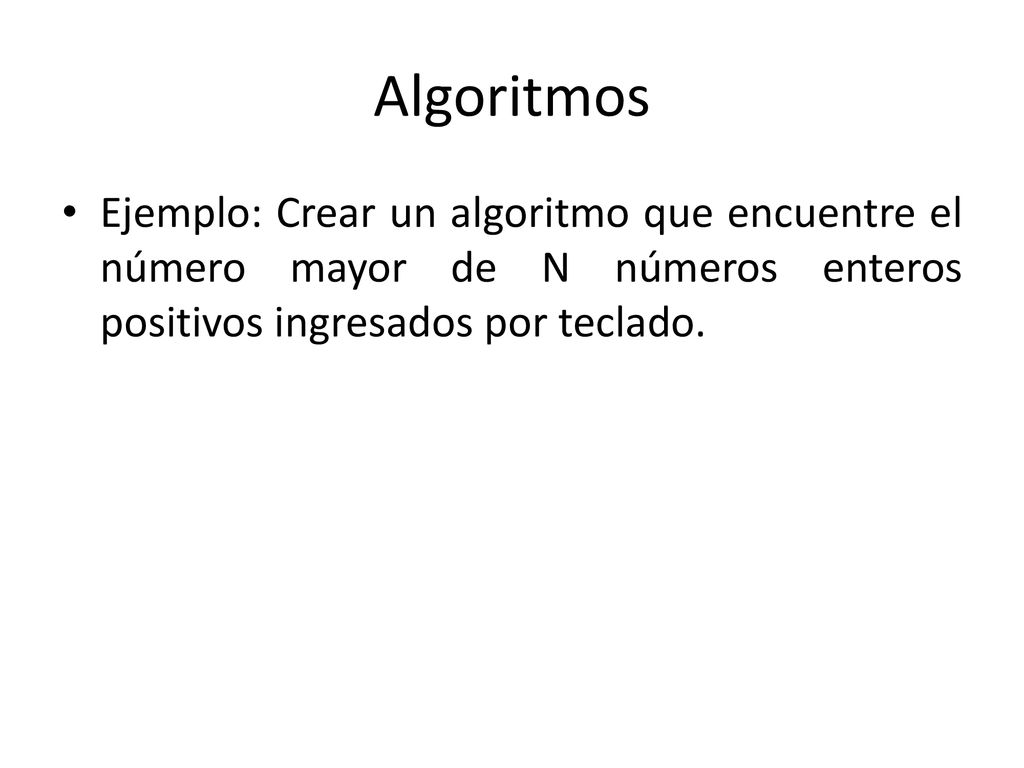

46 Algoritmos Ejemplo: Crear un algoritmo que encuentre el número mayor de N números enteros positivos ingresados por teclado.

47 = -1

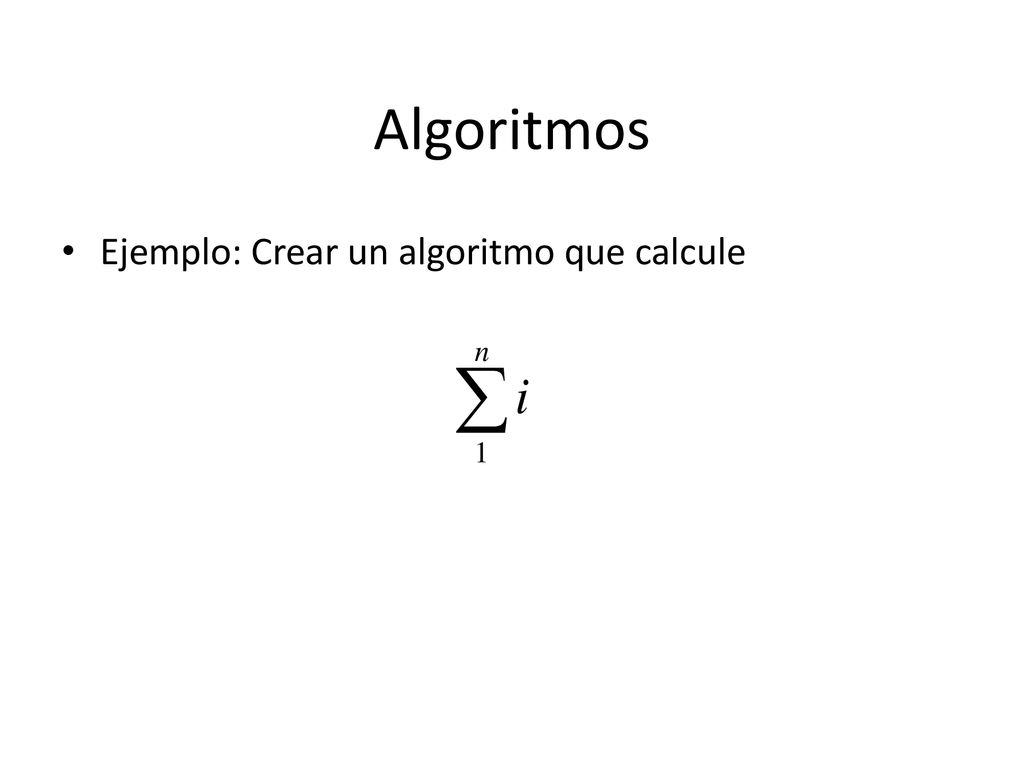

48 Algoritmos Ejemplo: Crear un algoritmo que calcule

49
