1
Proyecto de Asignación
INEL 5217 Microprocessor Interfacing Prof. A. Díaz 2/16/2019 Miniproyecto Asignacion
2

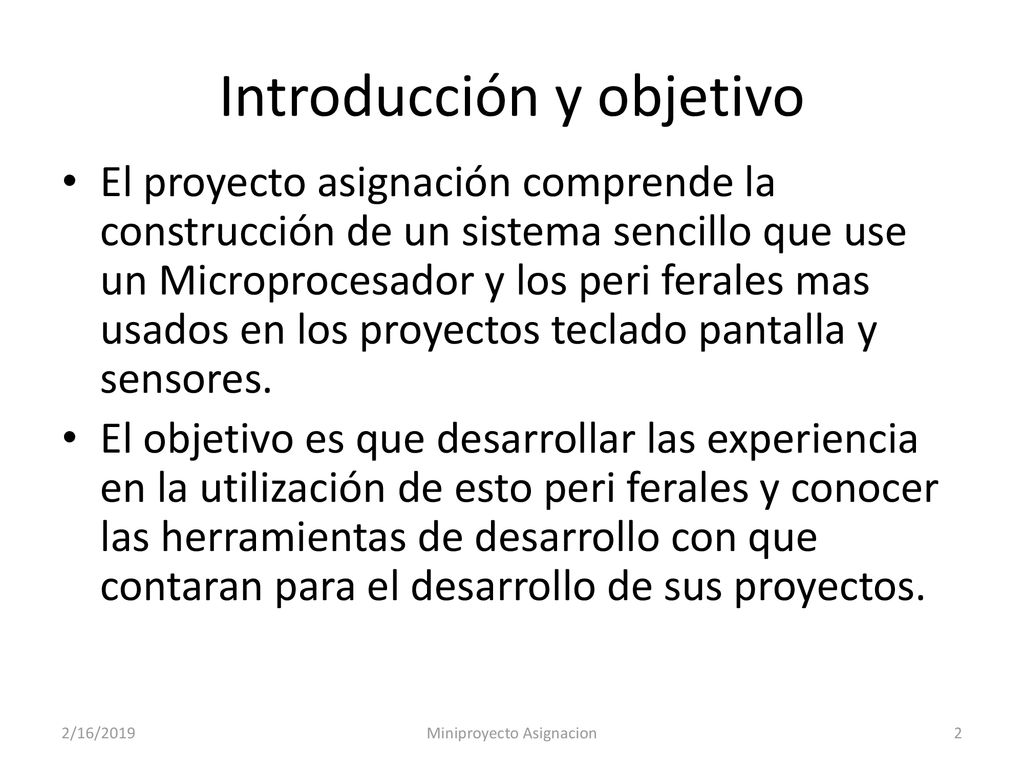

Introducción y objetivo
El proyecto asignación comprende la construcción de un sistema sencillo que use un Microprocesador y los peri ferales mas usados en los proyectos teclado pantalla y sensores. El objetivo es que desarrollar las experiencia en la utilización de esto peri ferales y conocer las herramientas de desarrollo con que contaran para el desarrollo de sus proyectos. 2/16/2019 Miniproyecto Asignacion
3

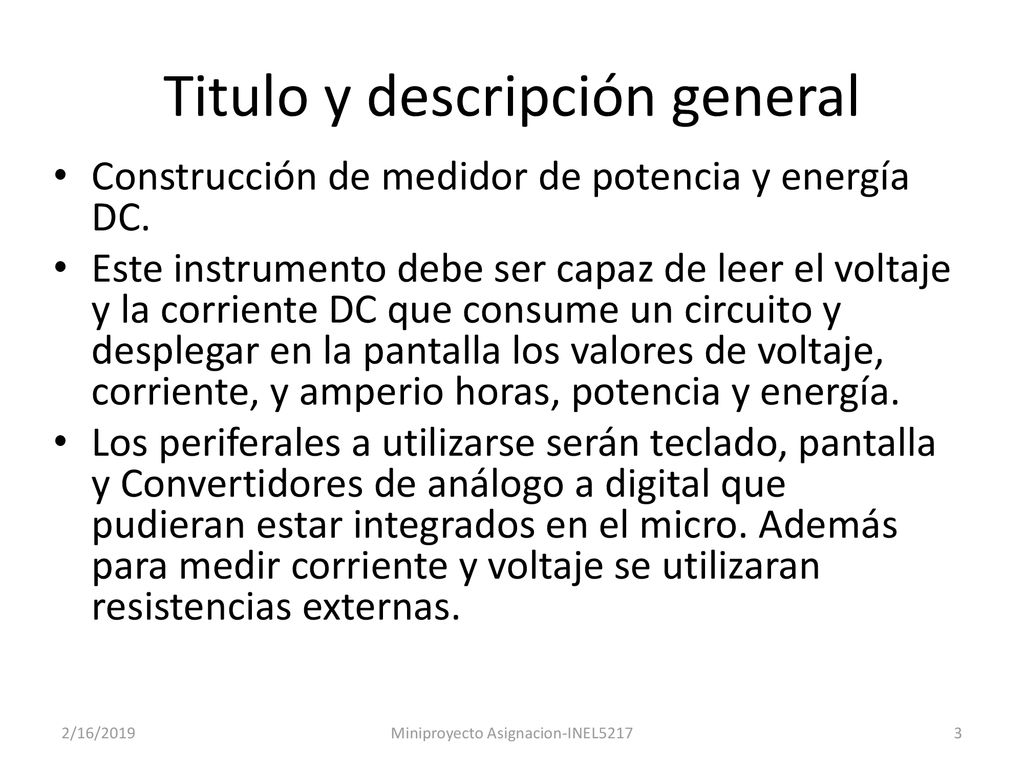

Titulo y descripción general
Construcción de medidor de potencia y energía DC. Este instrumento debe ser capaz de leer el voltaje y la corriente DC que consume un circuito y desplegar en la pantalla los valores de voltaje, corriente, y amperio horas, potencia y energía. Los periferales a utilizarse serán teclado, pantalla y Convertidores de análogo a digital que pudieran estar integrados en el micro. Además para medir corriente y voltaje se utilizaran resistencias externas. 2/16/2019 Miniproyecto Asignacion-INEL5217
4
Miniproyecto Asignacion

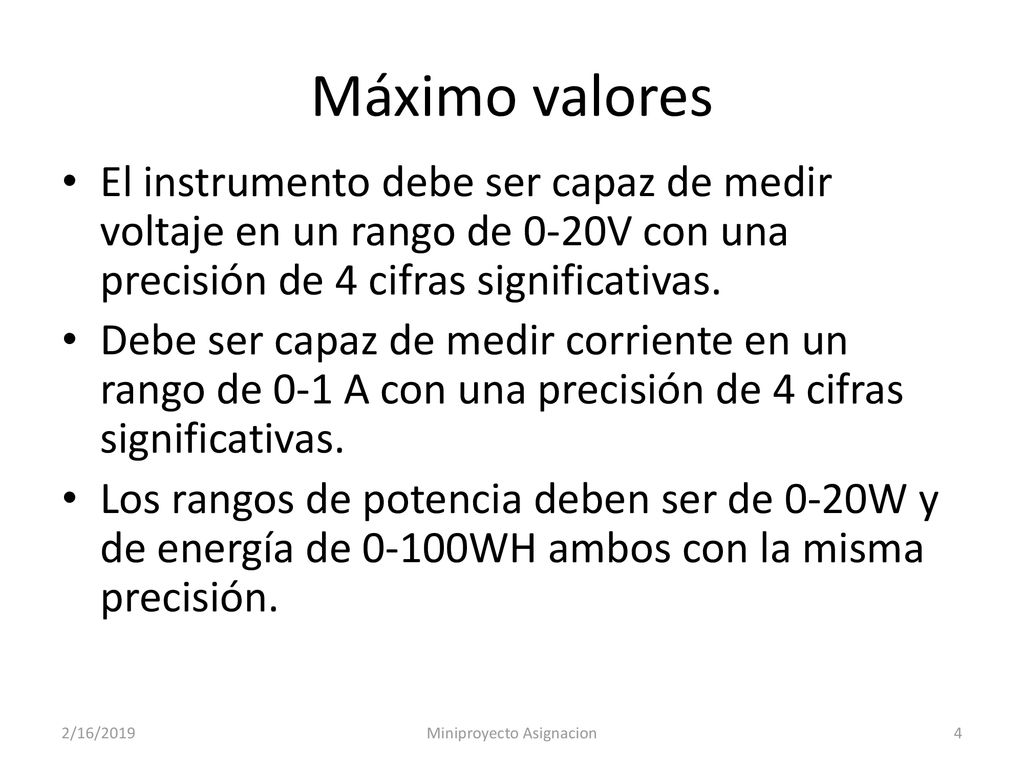

Máximo valores El instrumento debe ser capaz de medir voltaje en un rango de 0-20V con una precisión de 4 cifras significativas. Debe ser capaz de medir corriente en un rango de 0-1 A con una precisión de 4 cifras significativas. Los rangos de potencia deben ser de 0-20W y de energía de 0-100WH ambos con la misma precisión. 2/16/2019 Miniproyecto Asignacion
5

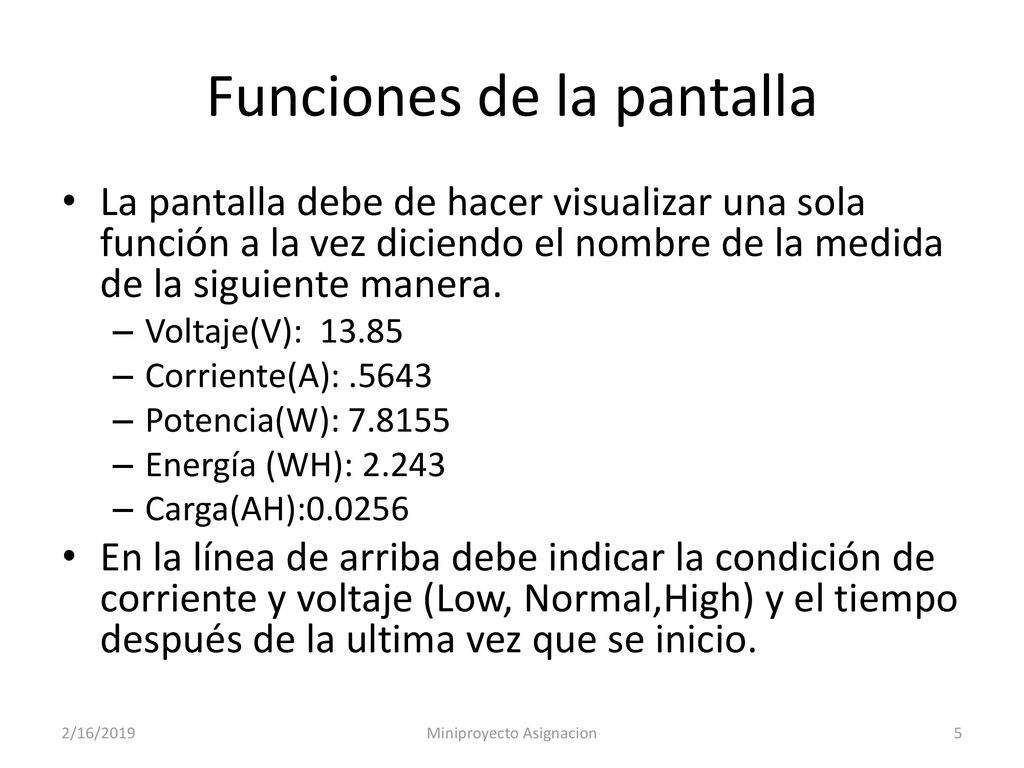

Funciones de la pantalla
La pantalla debe de hacer visualizar una sola función a la vez diciendo el nombre de la medida de la siguiente manera. Voltaje(V): Corriente(A): .5643 Potencia(W): Energía (WH): 2.243 Carga(AH):0.0256 En la línea de arriba debe indicar la condición de corriente y voltaje (Low, Normal,High) y el tiempo después de la ultima vez que se inicio. 2/16/2019 Miniproyecto Asignacion
6
Miniproyecto Asignacion

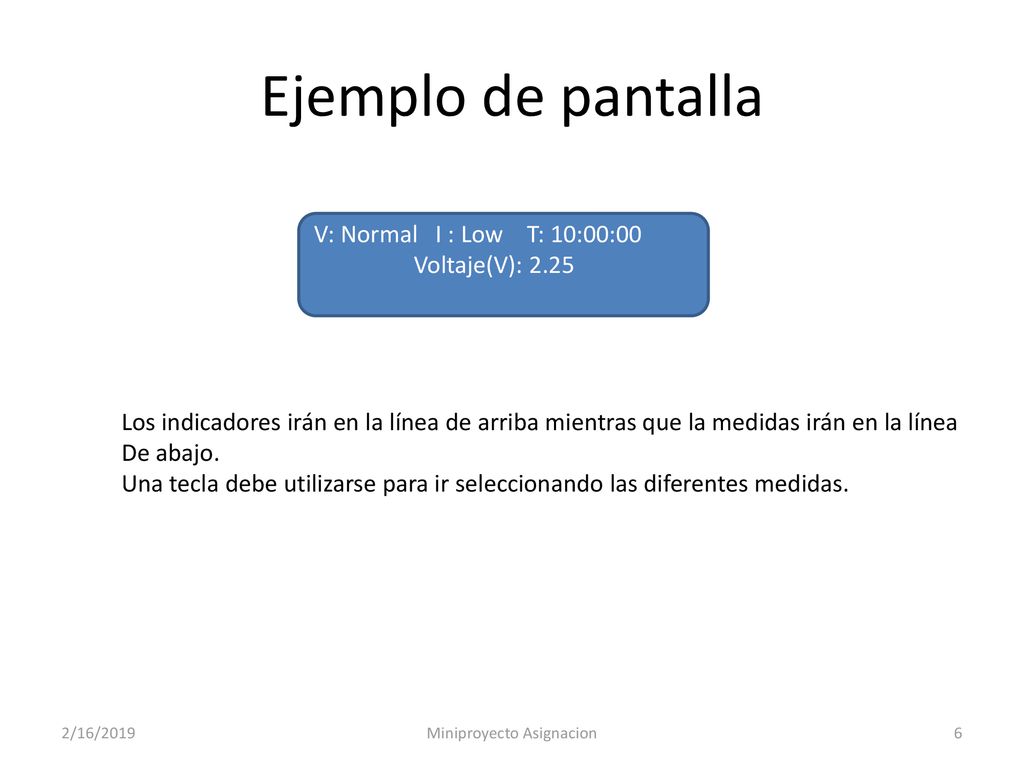

Ejemplo de pantalla V: Normal I : Low T: 10:00:00 Voltaje(V): 2.25 Los indicadores irán en la línea de arriba mientras que la medidas irán en la línea De abajo. Una tecla debe utilizarse para ir seleccionando las diferentes medidas. 2/16/2019 Miniproyecto Asignacion
7
Miniproyecto Asignacion

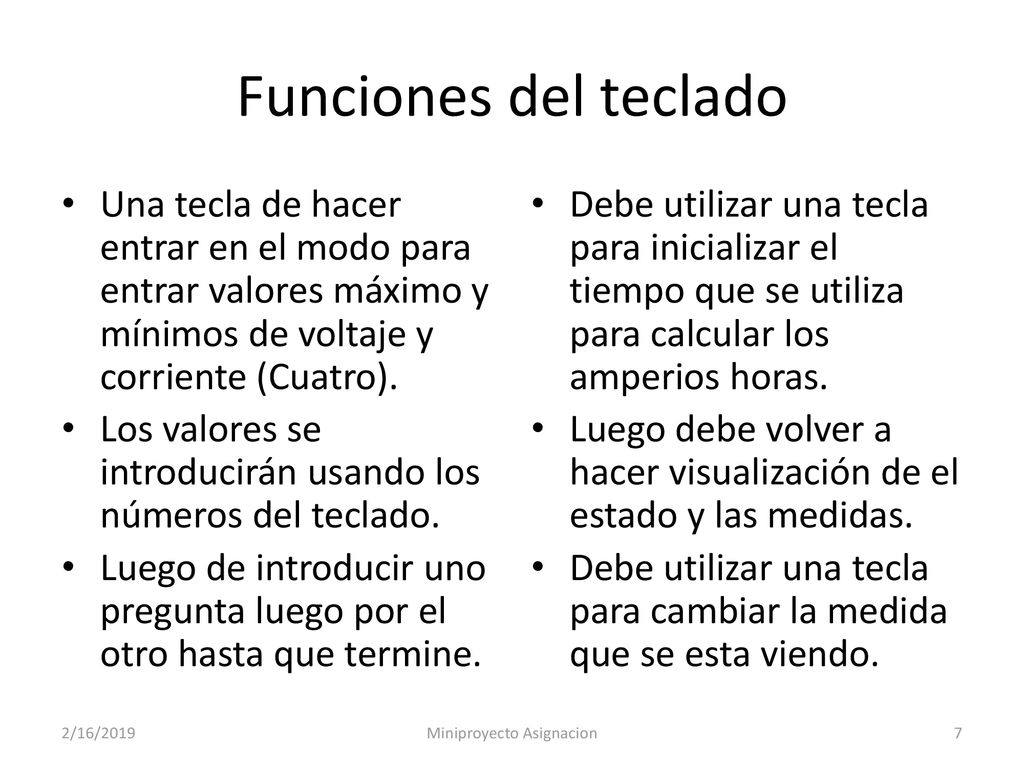

Funciones del teclado Una tecla de hacer entrar en el modo para entrar valores máximo y mínimos de voltaje y corriente (Cuatro). Los valores se introducirán usando los números del teclado. Luego de introducir uno pregunta luego por el otro hasta que termine. Debe utilizar una tecla para inicializar el tiempo que se utiliza para calcular los amperios horas. Luego debe volver a hacer visualización de el estado y las medidas. Debe utilizar una tecla para cambiar la medida que se esta viendo. 2/16/2019 Miniproyecto Asignacion
8
Miniproyecto Asignacion

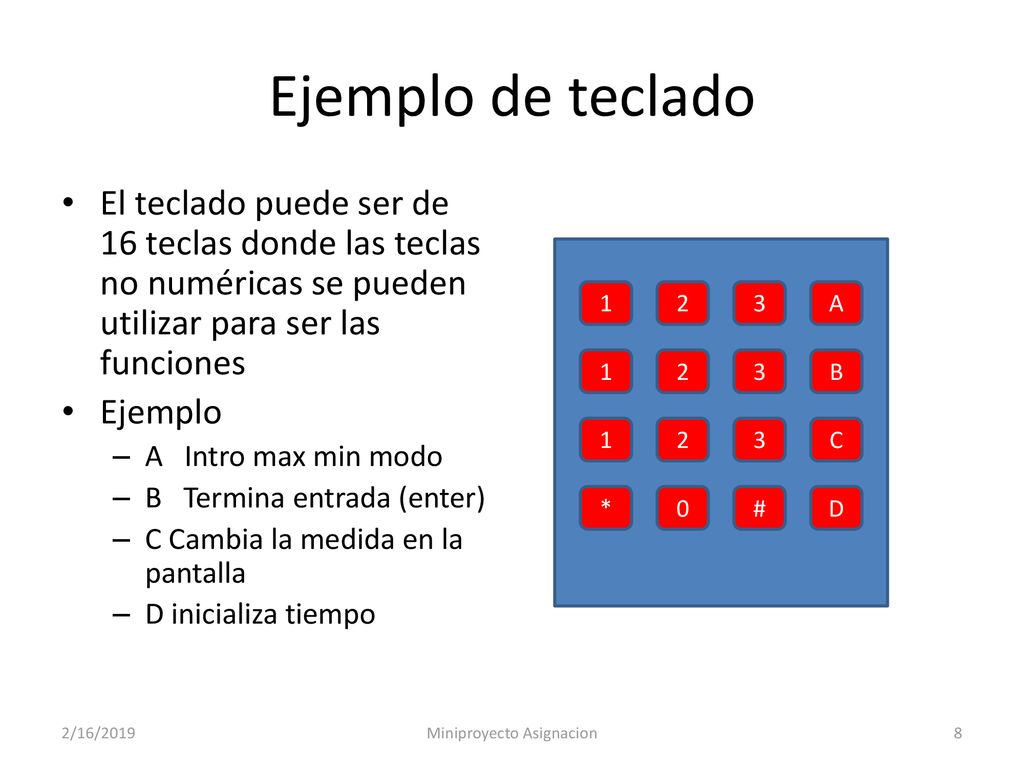

Ejemplo de teclado El teclado puede ser de 16 teclas donde las teclas no numéricas se pueden utilizar para ser las funciones Ejemplo A Intro max min modo B Termina entrada (enter) C Cambia la medida en la pantalla D inicializa tiempo 1 2 3 A B C * # D 2/16/2019 Miniproyecto Asignacion
9
Miniproyecto Asignacion

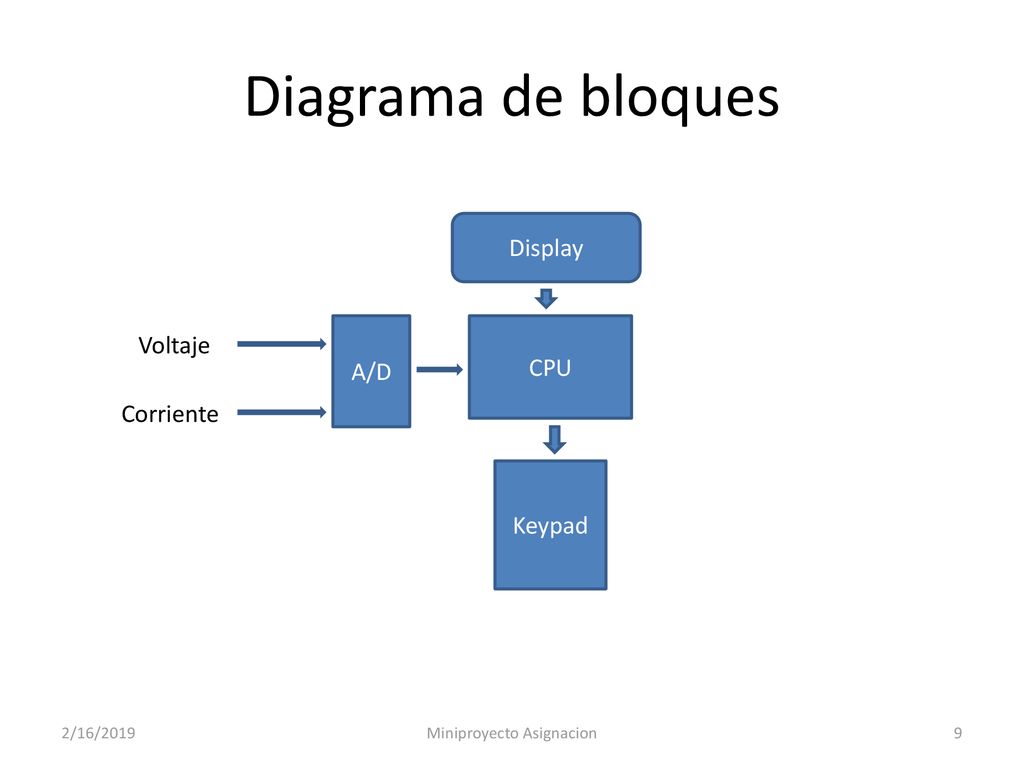

Diagrama de bloques Display A/D CPU Voltaje Corriente Keypad 2/16/2019 Miniproyecto Asignacion
10

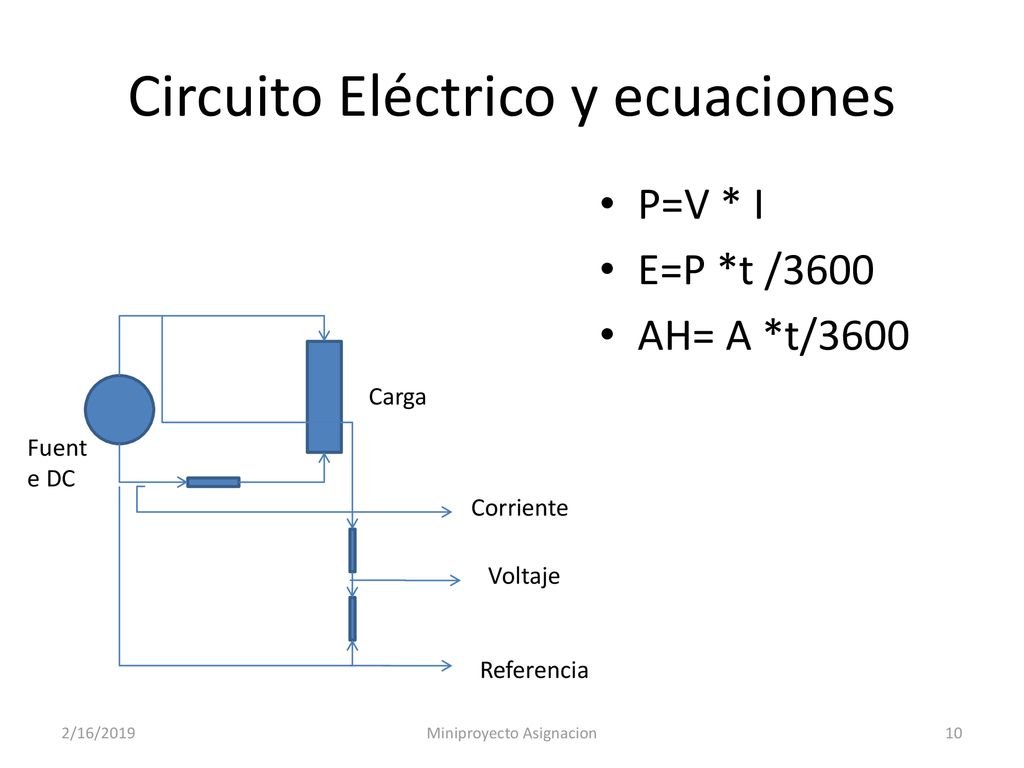

Circuito Eléctrico y ecuaciones
P=V * I E=P *t /3600 AH= A *t/3600 Carga Fuente DC Corriente Voltaje Referencia 2/16/2019 Miniproyecto Asignacion
