1 TECNOLOGIA MFL MITOS & REALIDADES
21/05/2014 21/05/2014 1

2 - Inspección Interna (ILI) - Inspección Interna (ILI)

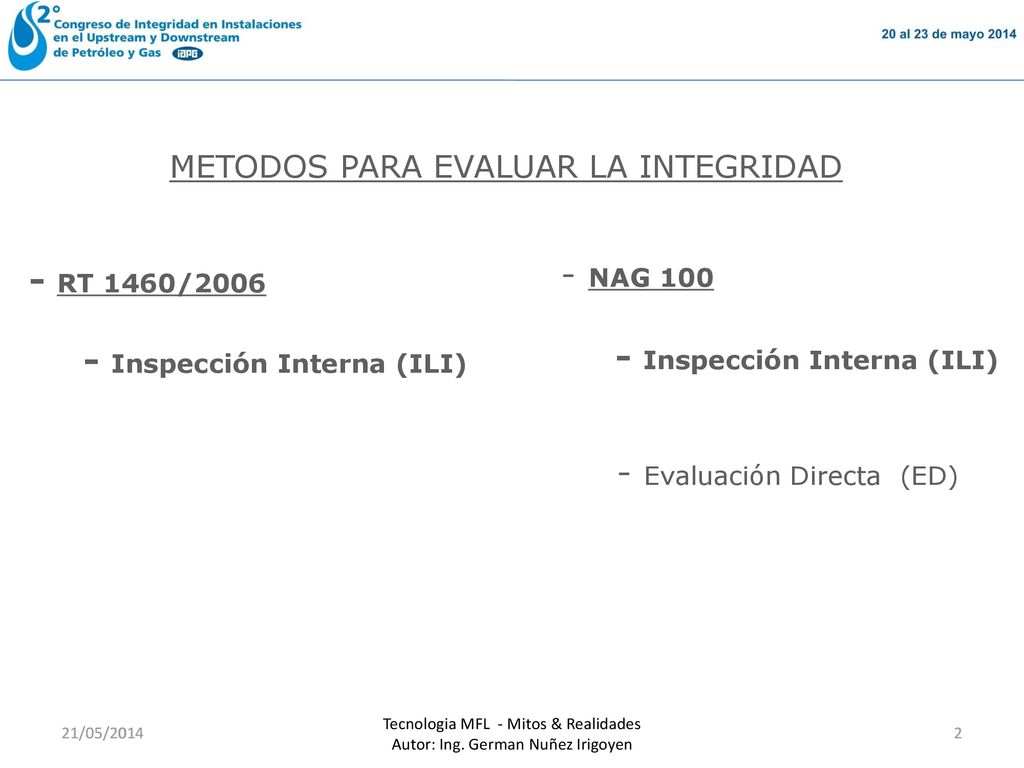

METODOS PARA EVALUAR LA INTEGRIDAD - RT 1460/2006 - NAG 100 - Inspección Interna (ILI) - Inspección Interna (ILI) - Evaluación Directa (ED) 21/05/2014 21/05/2014 2

3 EXISTE LA MEJOR HERRAMIENTA PARA UN REQUERIMIENTO ESPECIFICO

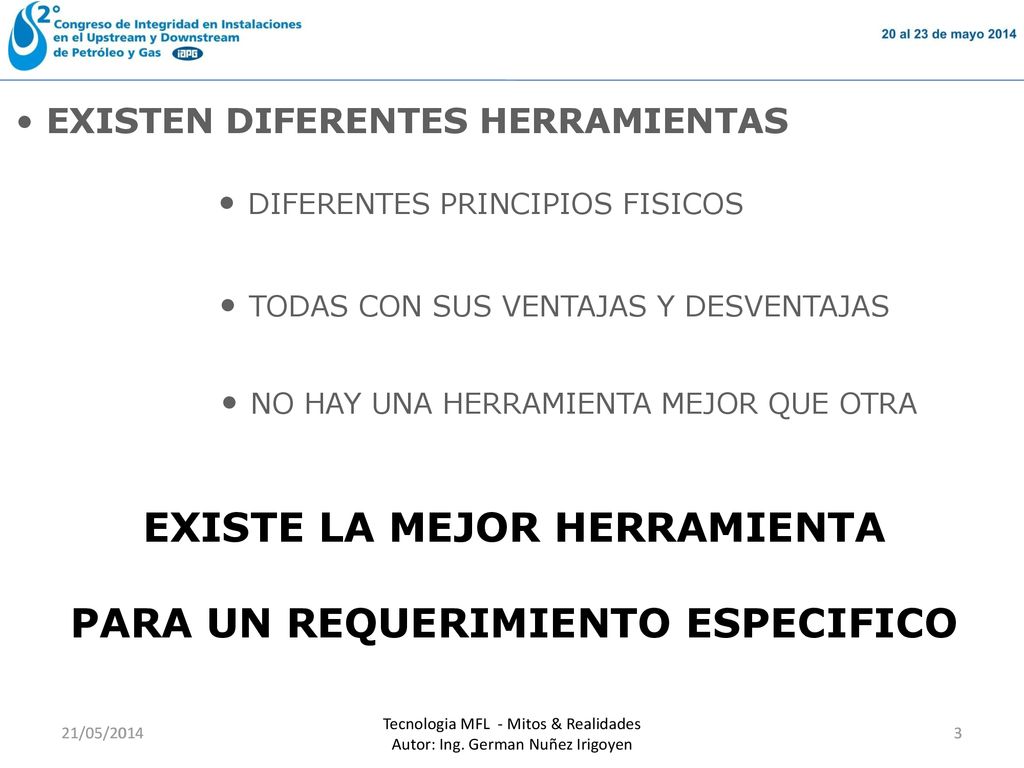

EXISTEN DIFERENTES HERRAMIENTAS DIFERENTES PRINCIPIOS FISICOS TODAS CON SUS VENTAJAS Y DESVENTAJAS NO HAY UNA HERRAMIENTA MEJOR QUE OTRA EXISTE LA MEJOR HERRAMIENTA PARA UN REQUERIMIENTO ESPECIFICO 21/05/2014 21/05/2014 3

4 MFL = Magnetic Flux Leakage

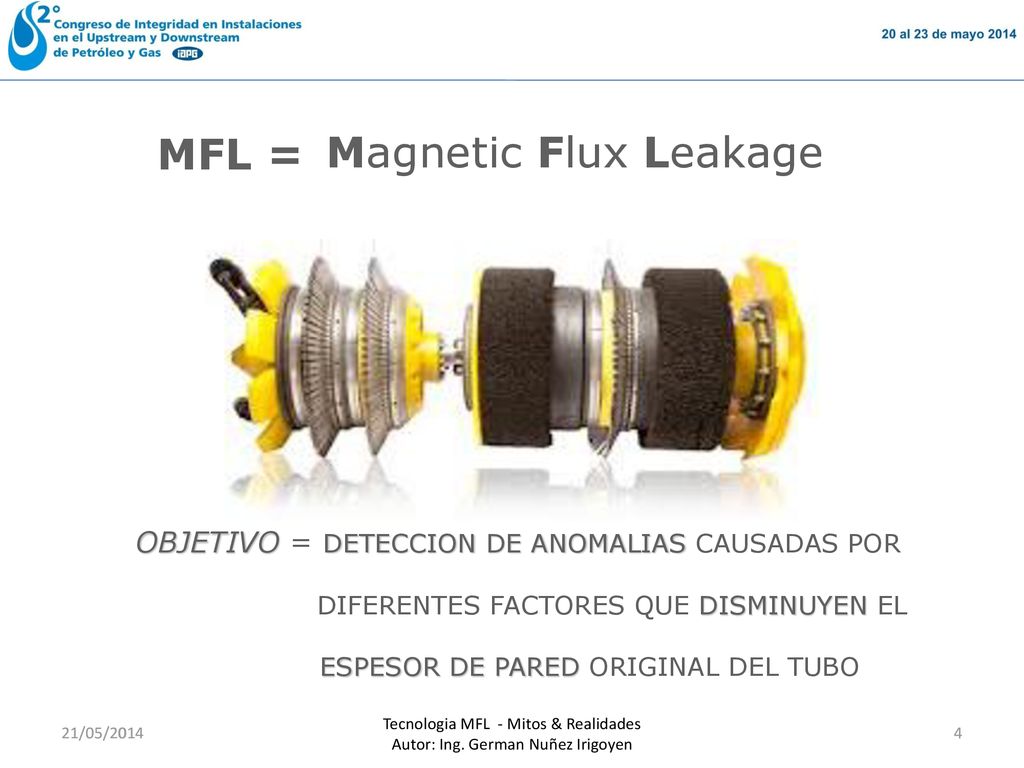

OBJETIVO = DETECCION DE ANOMALIAS CAUSADAS POR DIFERENTES FACTORES QUE DISMINUYEN EL ESPESOR DE PARED ORIGINAL DEL TUBO 21/05/2014 21/05/2014 4

5 MFL = Magnetic Flux Leakage  = B / H Basada en :

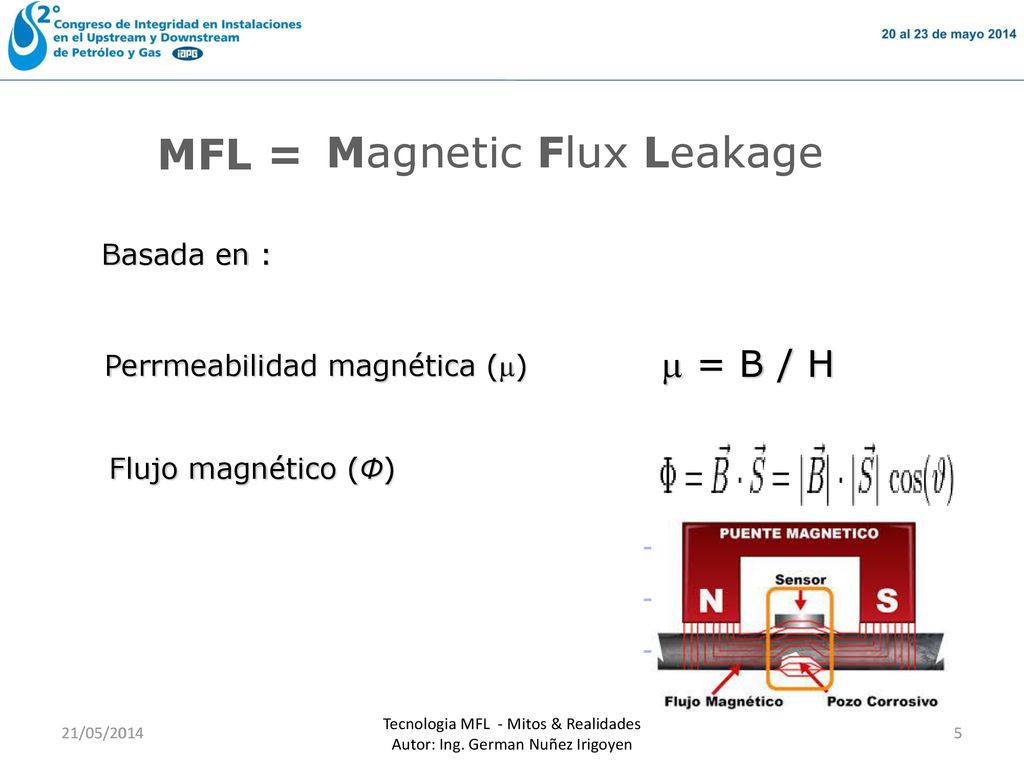

Perrmeabilidad magnética ()  = B / H Flujo magnético (Φ) permeabilidad magnética () capacidad de un material para atraer y hacer pasar a través de el un campo magnético (B) Inducción magnética existente (Campo Magnetico) (H) intensidad de campo magnético que aparece en el interior de dicho material. flujo magnético (Φ) medida de la cantidad de magnetismo (B) Induccion Magnetica o campo magnético (S) superficie sobre la cual actúa () ángulo de incidencia formado entre las líneas de campo magnético y dicha superficie El flujo se mantendrá constante mientras esa superficie no se altere y sufrirá variaciones si la superficie se modifica. Eso solo si B se mantiene constante 21/05/2014 21/05/2014 5 5

6 SATURACION TOTAL PARED CAÑO

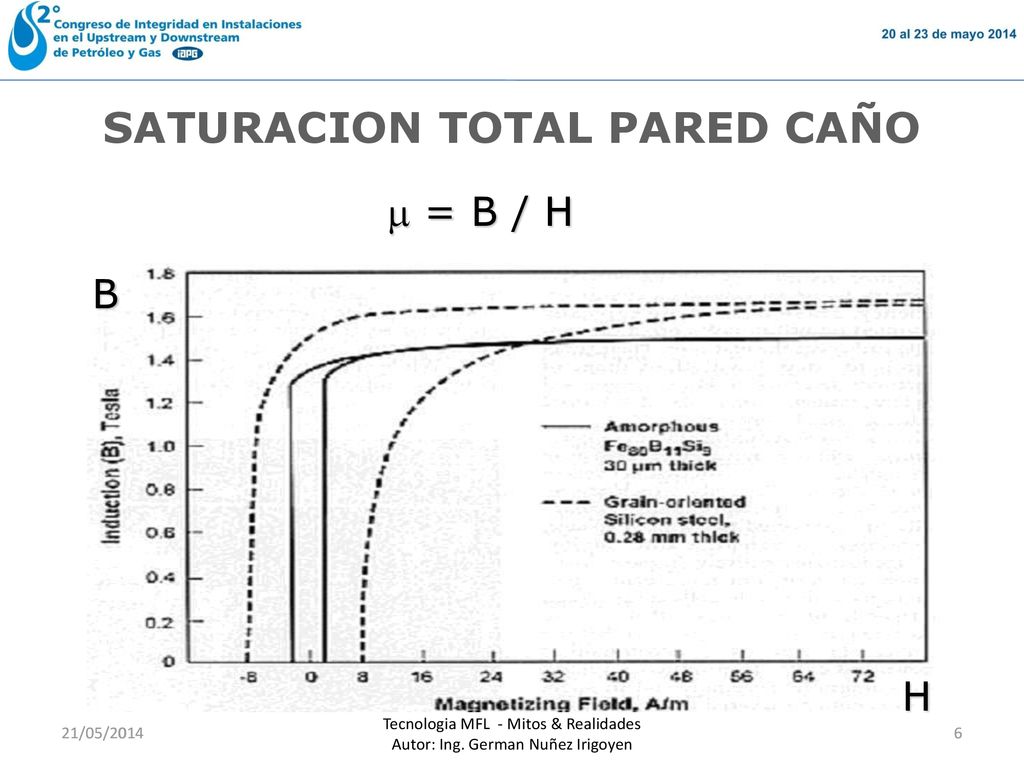

 = B / H B saturación magnética es un efecto que se observa en algunos materiales magnéticos, y se caracteriza como el estado alcanzado cuando cualquier incremento posterior de la magnetización (H) no provoca un aumento en el campo magnético (B) De esta manera el flujo magnético (Φ = B x S) solo podrá variar si varia la superficie sobre la que está actuando el campo magnético. H 21/05/2014 21/05/2014 6 6

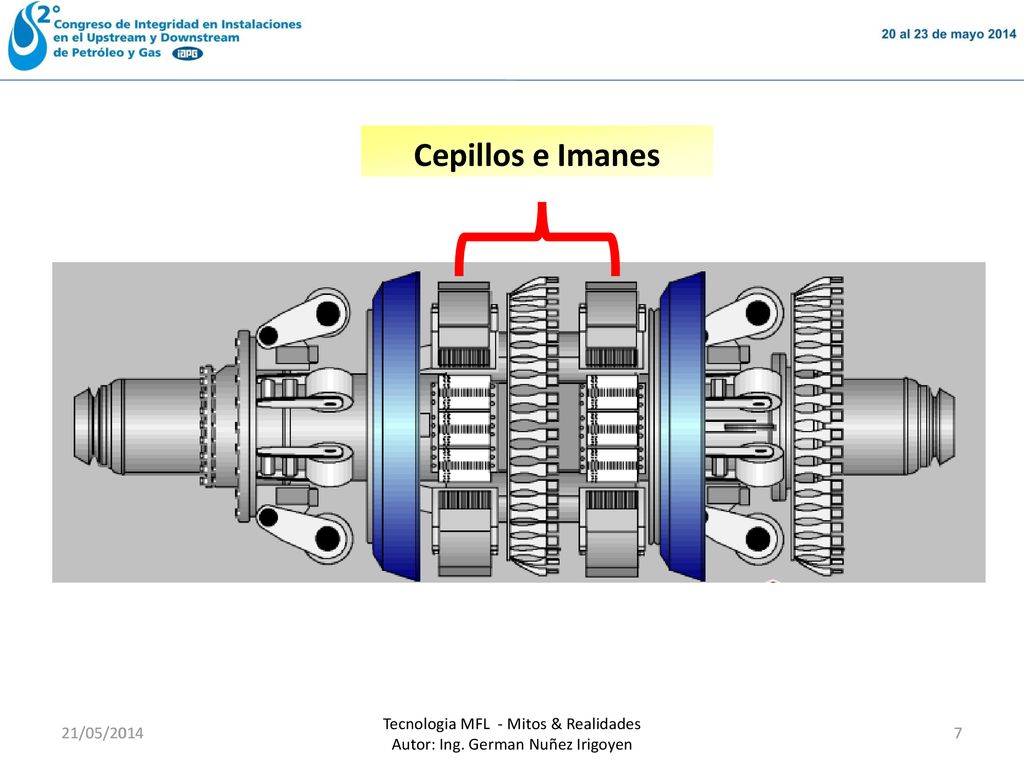

7 Cepillos e Imanes 21/05/2014 21/05/2014 7

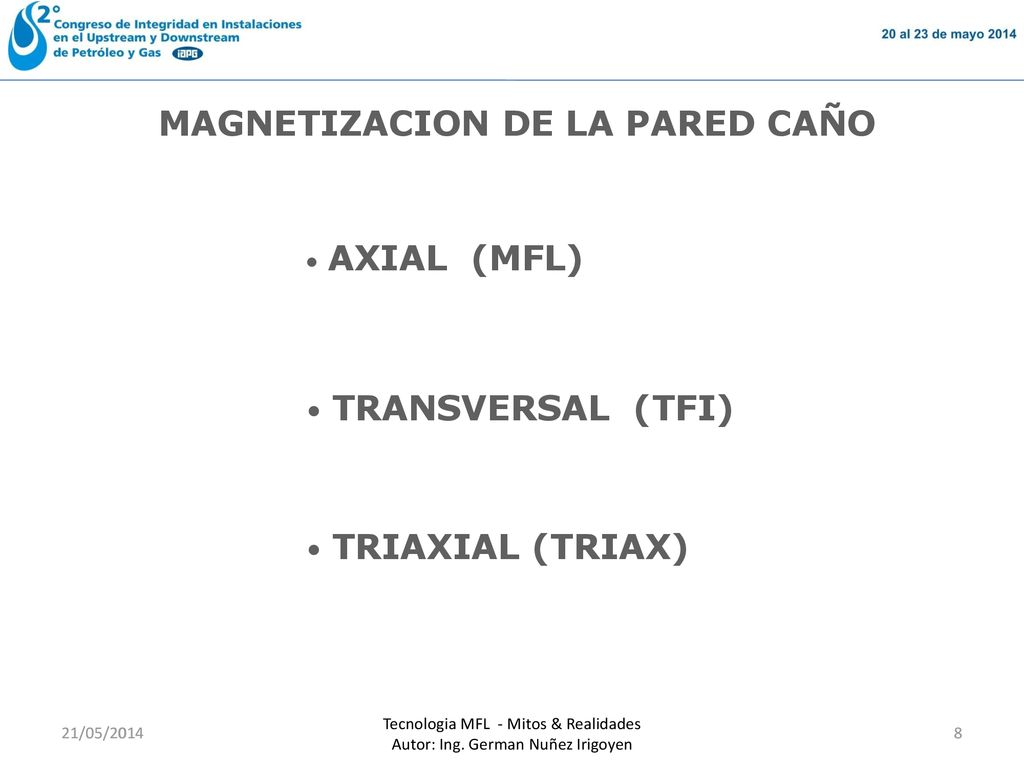

8 MAGNETIZACION DE LA PARED CAÑO
AXIAL (MFL) TRANSVERSAL (TFI) TRIAXIAL (TRIAX) 21/05/2014 21/05/2014 8

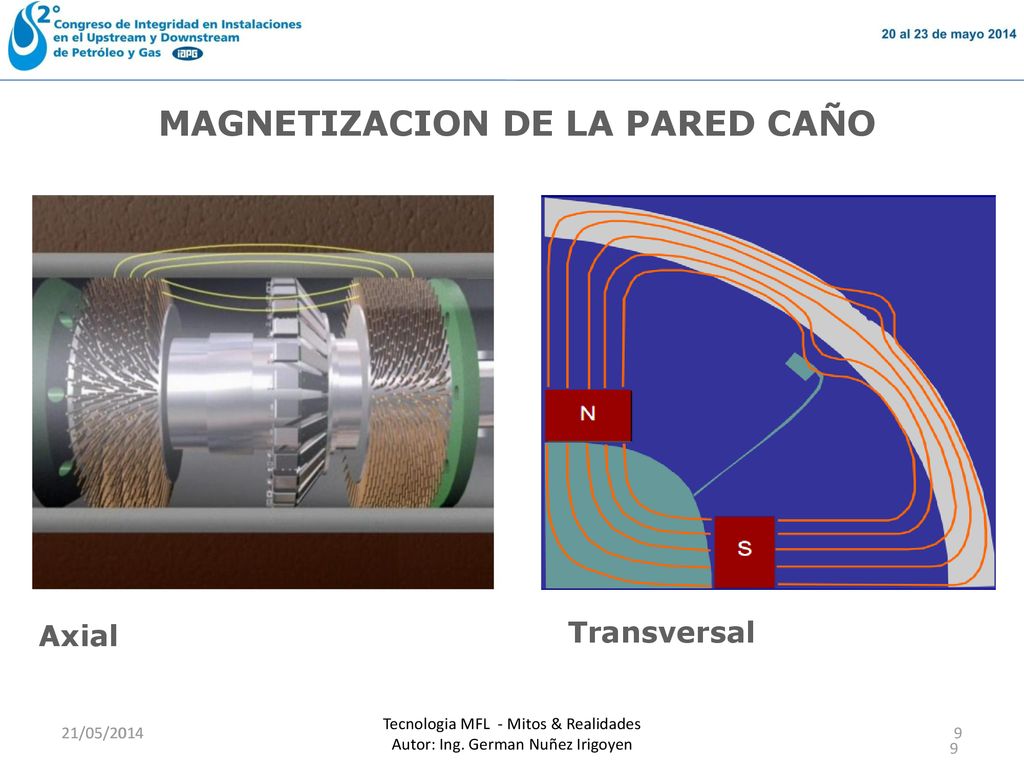

9 MAGNETIZACION DE LA PARED CAÑO
Axial Transversal 21/05/2014 21/05/2014 9

10 AXIAL (MFL) Anomalía circunferencial Anomalía Longitudinal El manejo de la información es muy voluminoso por lo que se dividen en una 1° instancia en volcar todos esos datos/información a una base común y luego se le agrega coordenadas x,y,z. CONSIDERACIONES La herramienta MFL Axial no puede detectar anomalías longitudinales angostas * 21/05/2014 21/05/2014 10

11 Perdida de metal sobre ducto y en soldadura circunferencial

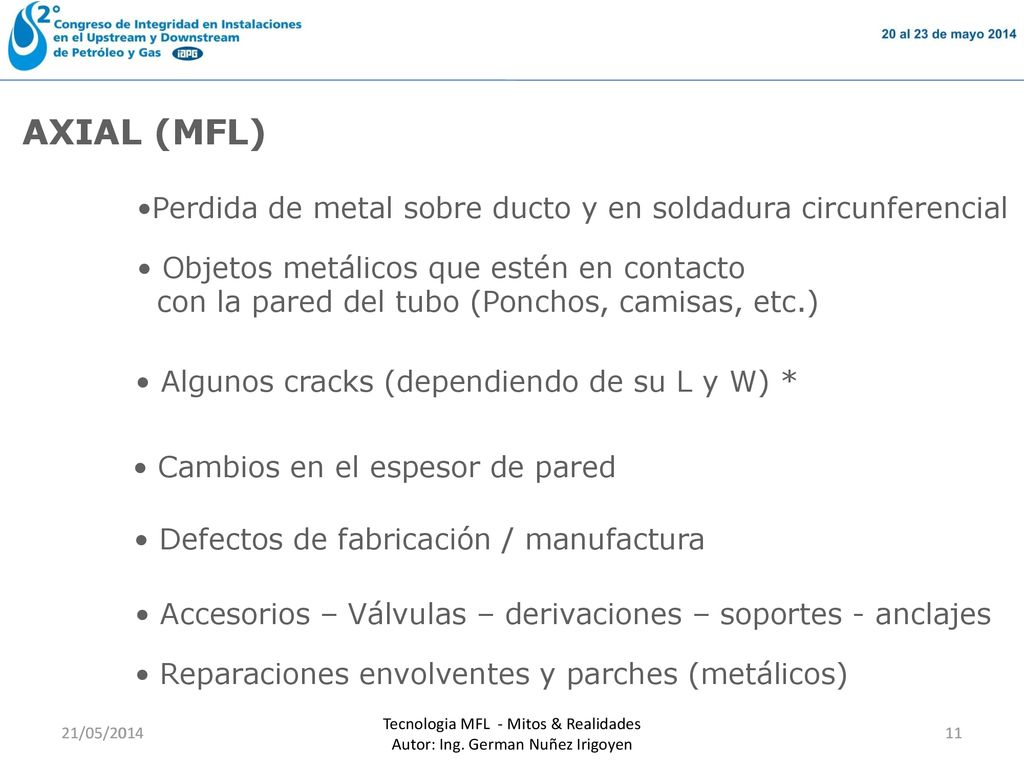

AXIAL (MFL) Perdida de metal sobre ducto y en soldadura circunferencial Objetos metálicos que estén en contacto con la pared del tubo (Ponchos, camisas, etc.) Algunos cracks (dependiendo de su L y W) * Cambios en el espesor de pared Defectos de fabricación / manufactura Accesorios – Válvulas – derivaciones – soportes - anclajes Reparaciones envolventes y parches (metálicos) 21/05/2014 21/05/2014 11

12 TRANSVERSAL (TFI) 21/05/2014 21/05/2014 12

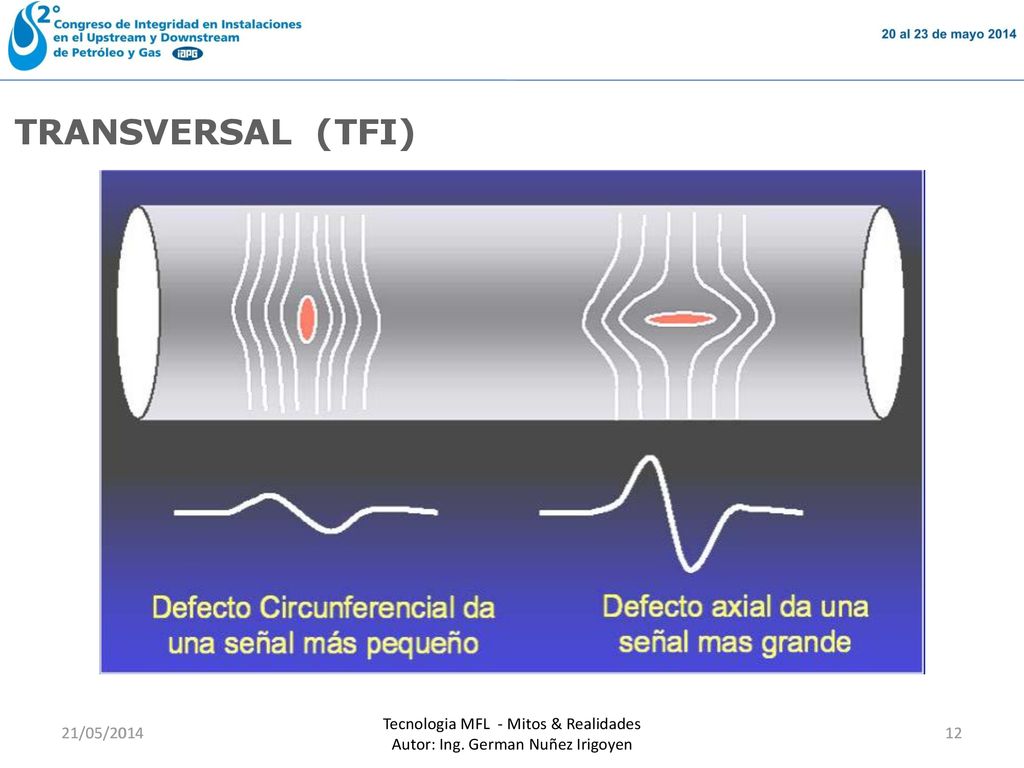

13 Corrosión sobre la costura longitudinal

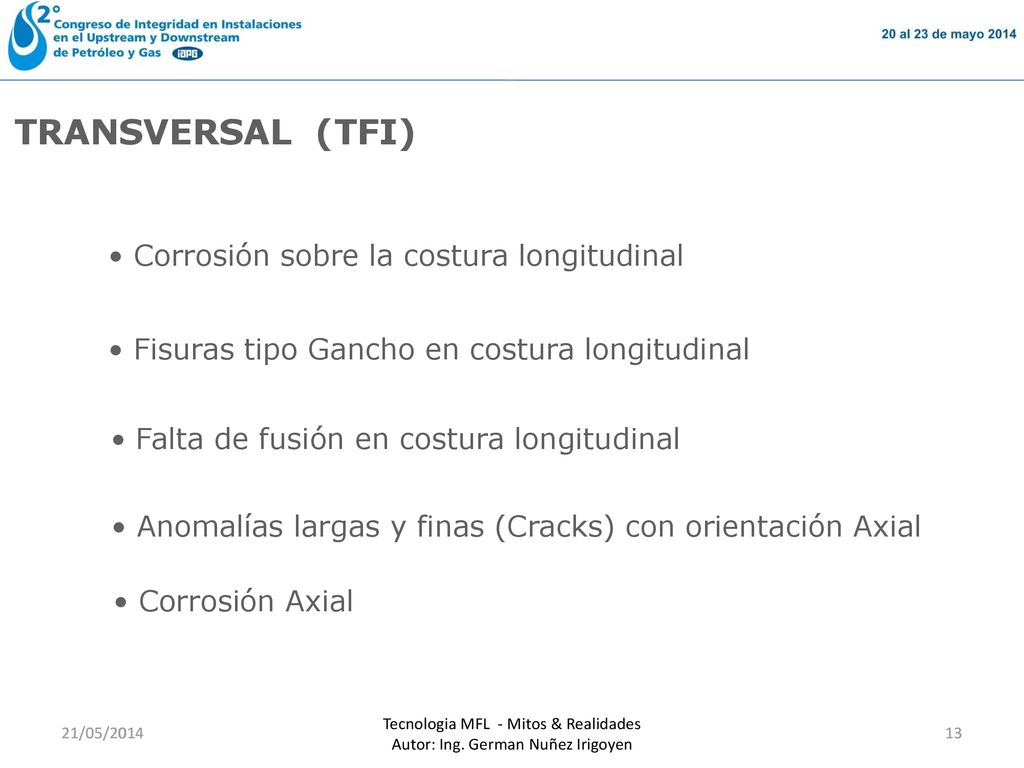

TRANSVERSAL (TFI) Corrosión sobre la costura longitudinal Fisuras tipo Gancho en costura longitudinal Falta de fusión en costura longitudinal Anomalías largas y finas (Cracks) con orientación Axial Corrosión Axial 21/05/2014 21/05/2014 13

14 Registra la componente Axial (MFL) predominante en un defecto

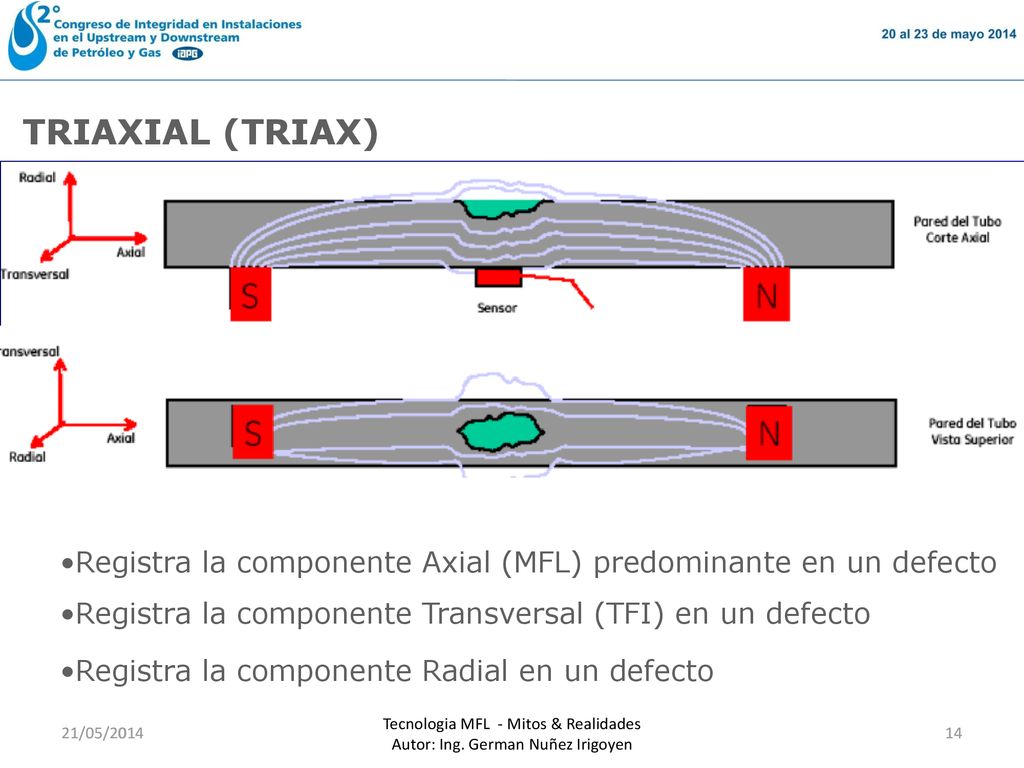

TRIAXIAL (TRIAX) Registra la componente Axial (MFL) predominante en un defecto Registra la componente Transversal (TFI) en un defecto Registra la componente Radial en un defecto 21/05/2014 21/05/2014 14

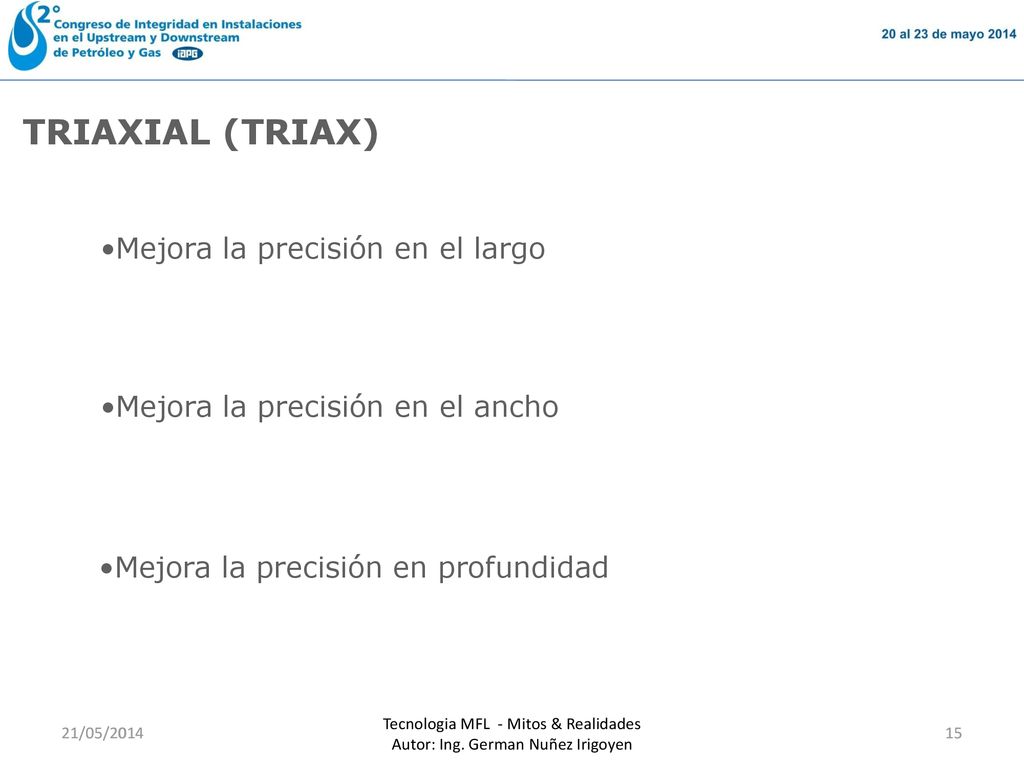

15 Mejora la precisión en el largo
TRIAXIAL (TRIAX) Mejora la precisión en el largo Mejora la precisión en el ancho Mejora la precisión en profundidad 21/05/2014 21/05/2014 15

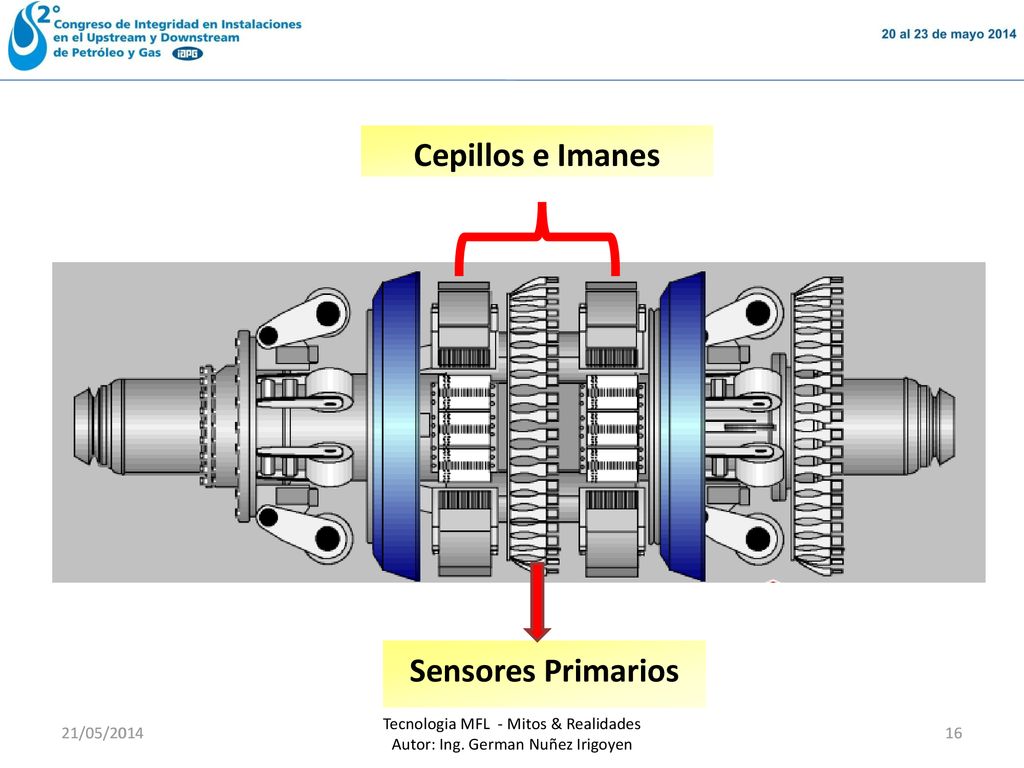

16 Cepillos e Imanes Sensores Primarios
21/05/2014 21/05/2014 16

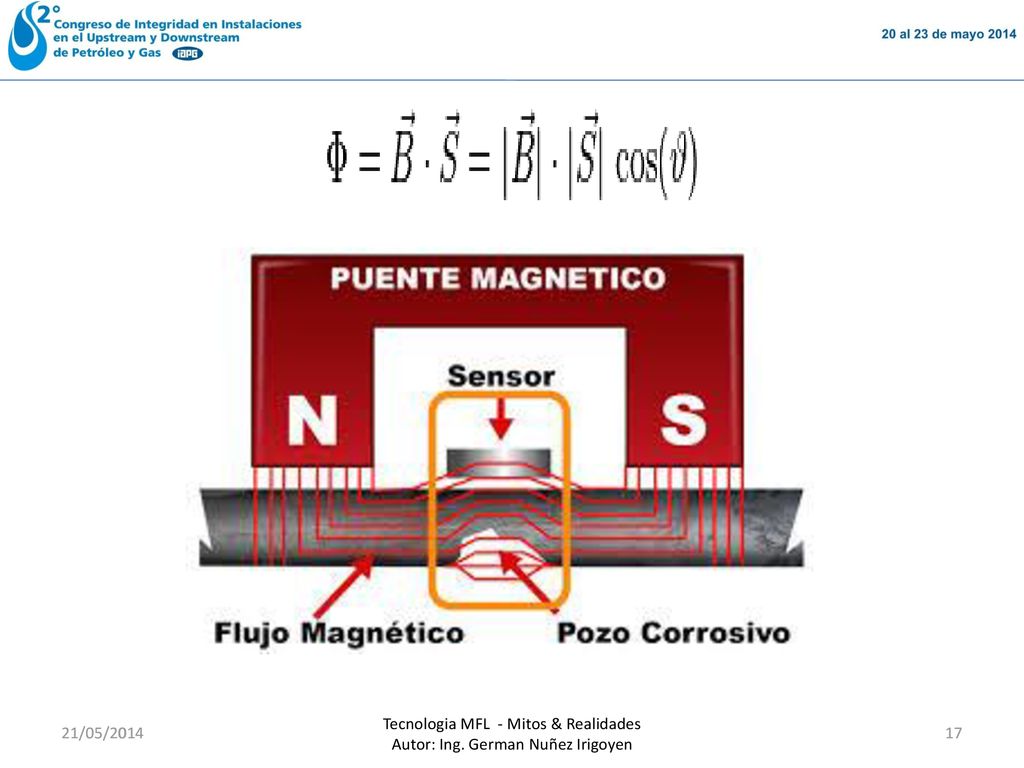

17 permeabilidad magnética () capacidad que tiene un material para atraer y hacer pasar a través de el campos magnéticos, = B / H (B) Inducción magnética existente (Campo Magnetico) (H) intensidad de campo magnético que aparece en el interior de dicho material. flujo magnético (Φ) medida de la cantidad de magnetismo Φ = B x S x COS  (B) campo magnético (S) superficie sobre la cual actúa () ángulo de incidencia formado entre las líneas de campo magnético y los diferentes elementos de dicha superficie El flujo se mantendrá constante mientras esa superficie no se altere y sufrirá variaciones si la superficie se modifica. Eso solo si B se mantiene constante 21/05/2014 21/05/2014 17 17

18 LAS DIFERENTES HERRAMIENTAS SE IDENTIFICAN POR

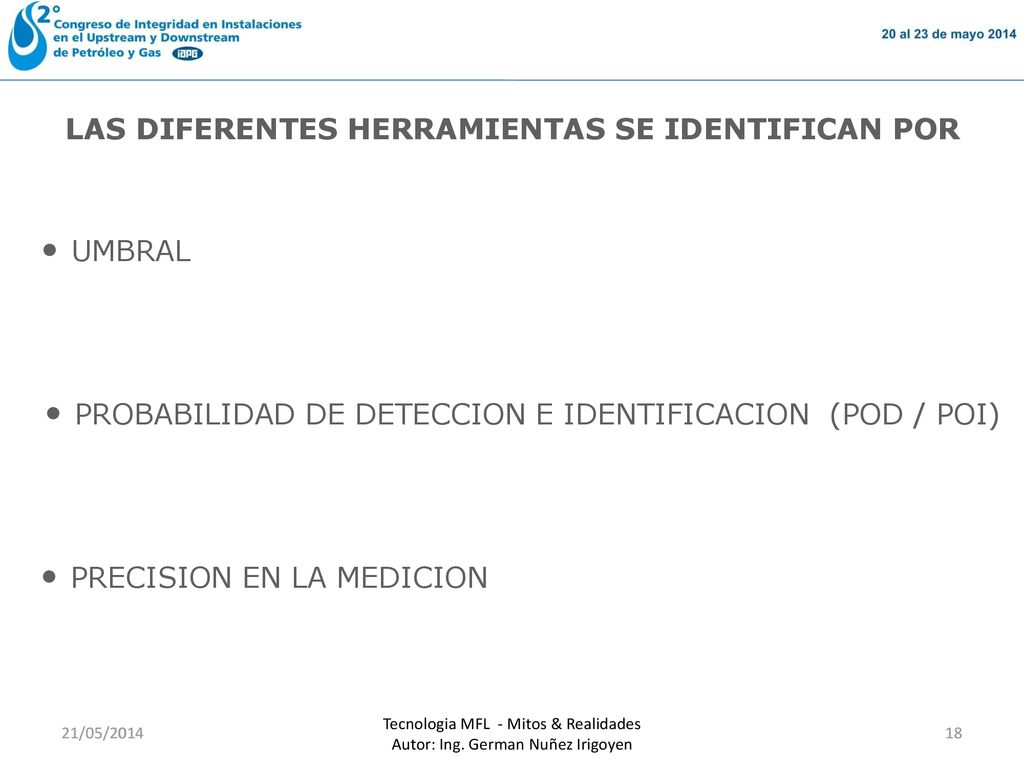

UMBRAL PROBABILIDAD DE DETECCION E IDENTIFICACION (POD / POI) PRECISION EN LA MEDICION 21/05/2014 21/05/2014 18

19 PROBABILIDAD DE DETECCION (POD)

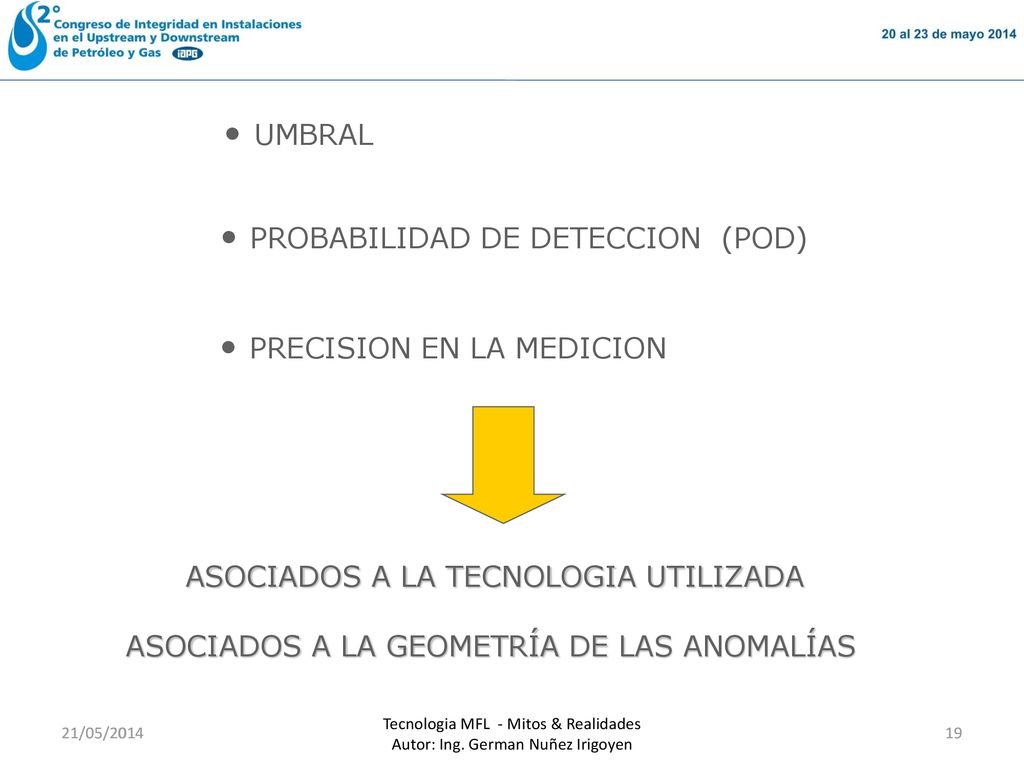

UMBRAL PROBABILIDAD DE DETECCION (POD) PRECISION EN LA MEDICION ASOCIADOS A LA TECNOLOGIA UTILIZADA ASOCIADOS A LA GEOMETRÍA DE LAS ANOMALÍAS 21/05/2014 21/05/2014 19
