1 UNIVERSIDAD NORORIENTAL PRIVADA GRAN MARISCAL DE AYACUCHO FACULTAD DE INGENIERIA ESCUELA DE MANTENIMIENTO INDUSTRIAL NÚCLEO CUMANÁ TERMOGRAFIA Profesor:Integrantes: Ing. José Manuel García Catedra: Br. Silvanys Castañeda Br. Saelimar Astudillo Evaluación Técnica de Fallas Cumaná, diciembre de 2018.

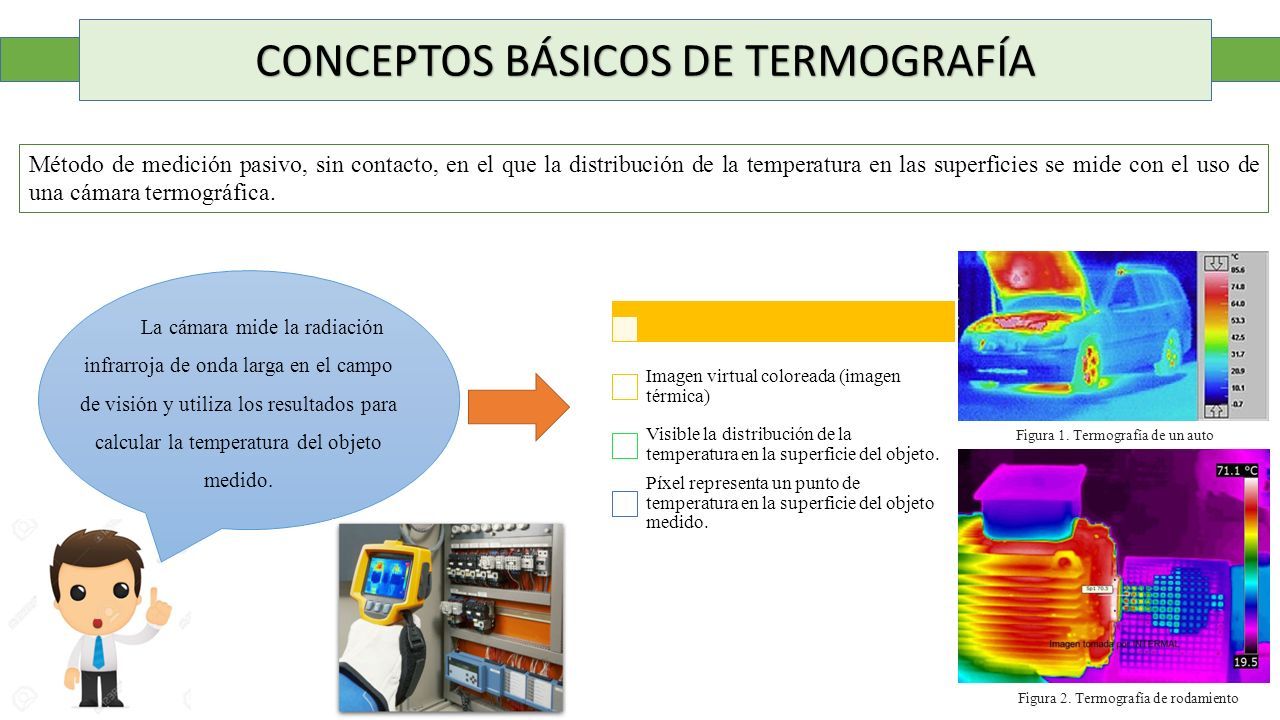

2 CONCEPTOS BÁSICOS DE TERMOGRAFÍA Método de medición pasivo, sin contacto, en el que la distribución de la temperatura en las superficies se mide con el uso de una cámara termográfica. La cámara mide la radiación infrarroja de onda larga en el campo de visión y utiliza los resultados para calcular la temperatura del objeto medido. Imagen virtual coloreada (imagen térmica) Visible la distribución de la temperatura en la superficie del objeto. Píxel representa un punto de temperatura en la superficie del objeto medido. Figura 1. Termografía de un auto Figura 2. Termografía de rodamiento Éstos resultados se plasman en una imagen virtual coloreada (imagen térmica). Así se hace visible la distribución de la temperatura en la superficie del objeto. Cada píxel de una imagen térmica representa un punto de temperatura en la superficie del objeto medido.

3 CONCEPTOS BÁSICOS DE TERMOGRAFÍA Técnica de ensayo no destructivo que se emplea para comprobar la temperatura de un objeto o lugar. Este tipo de ensayo es capaz de detectar la temperatura exacta sin la necesidad de establecer un contacto físico con el objeto a estudiar. Medir y registrar zonas MáquinaIndustria Instalación eléctrica La posibilidad de con altas temperaturas en una, posibilita que un usuario pueda detectar tempranamente o Esta es una de las principales utilidades de la termografía, cuyas principales aplicaciones serán mencionadas más adelante. Errores Problemas técnicos Figura 3. Termografía de un motor

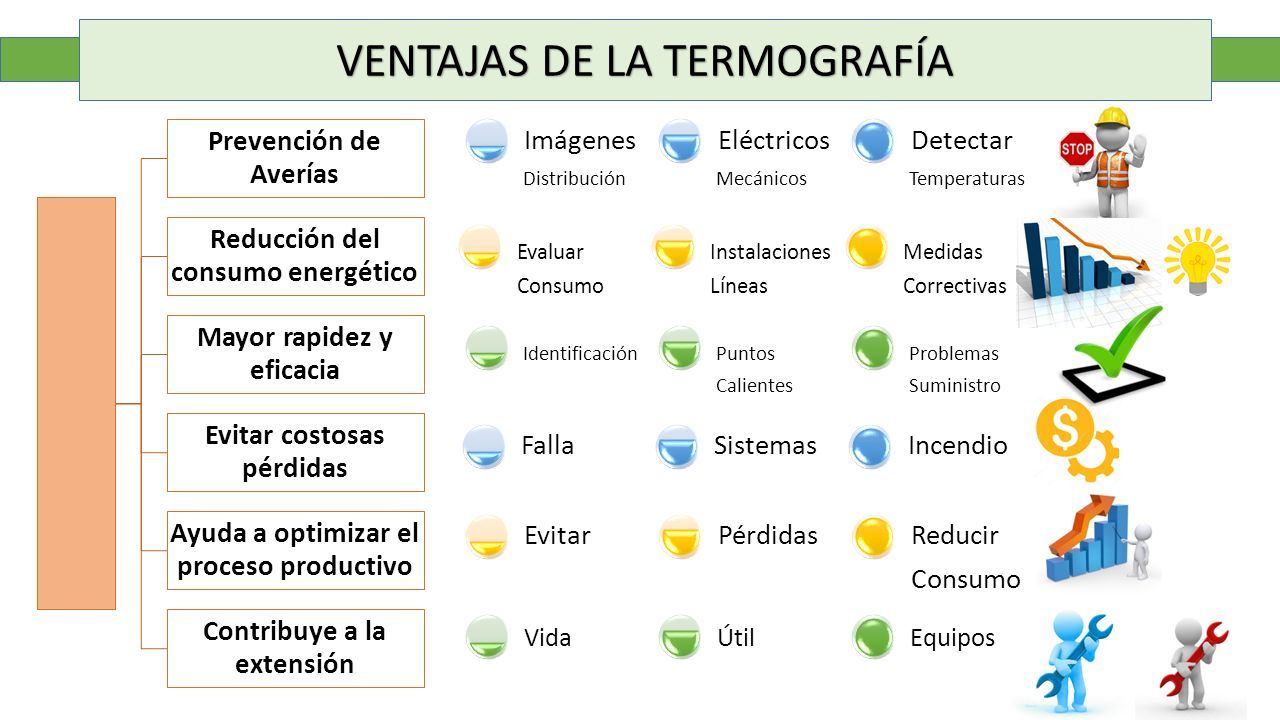

4 VENTAJAS DE LA TERMOGRAFÍA Prevención de Averías Reducción del consumo energético Mayor rapidez y eficacia Evitar costosas pérdidas Ayuda a optimizar el proceso productivo Contribuye a la extensión Distribución Imágenes Mecánicos Eléctricos Temperaturas Detectar Consumo Evaluar Líneas Instalaciones Correctivas Medidas Identificación Calientes Puntos Suministro Problemas FallaSistemasIncendio EvitarPérdidas Consumo Reducir Vida ÚtilEquipos

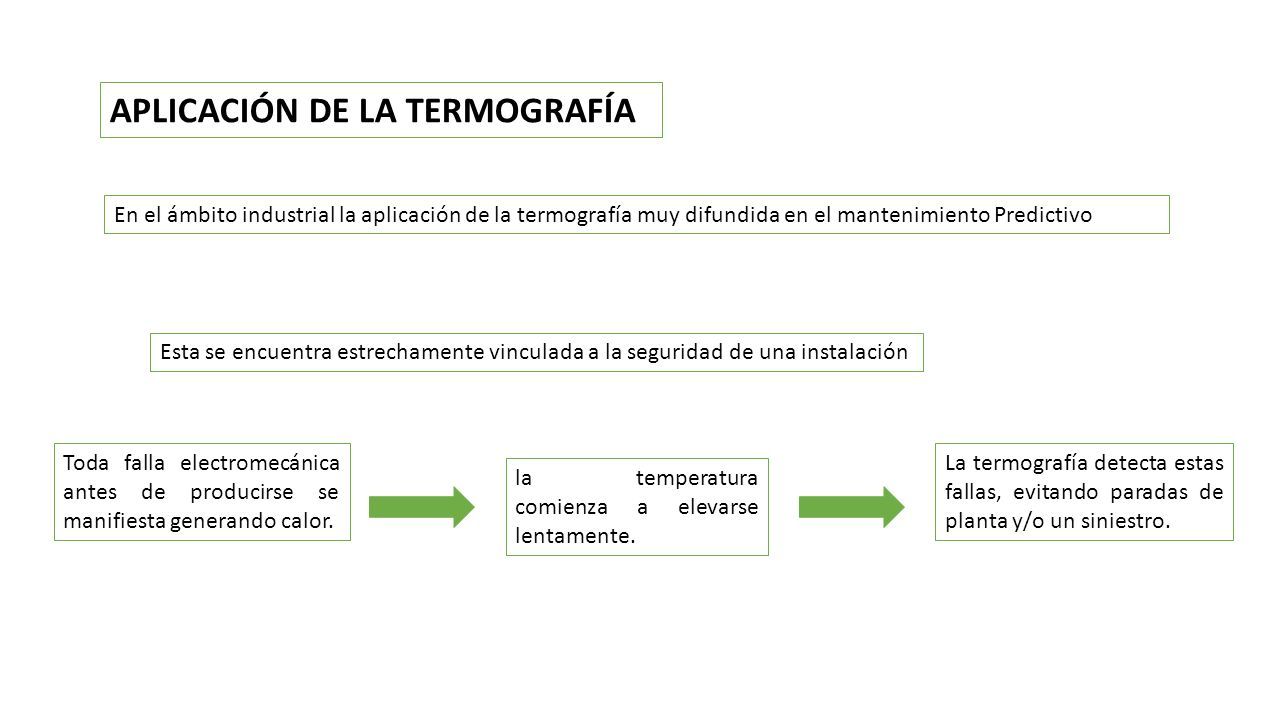

5 APLICACIÓN DE LA TERMOGRAFÍA En el ámbito industrial la aplicación de la termografía muy difundida en el mantenimiento Predictivo Esta se encuentra estrechamente vinculada a la seguridad de una instalación La termografía detecta estas fallas, evitando paradas de planta y/o un siniestro. Toda falla electromecánica antes de producirse se manifiesta generando calor. la temperatura comienza a elevarse lentamente.

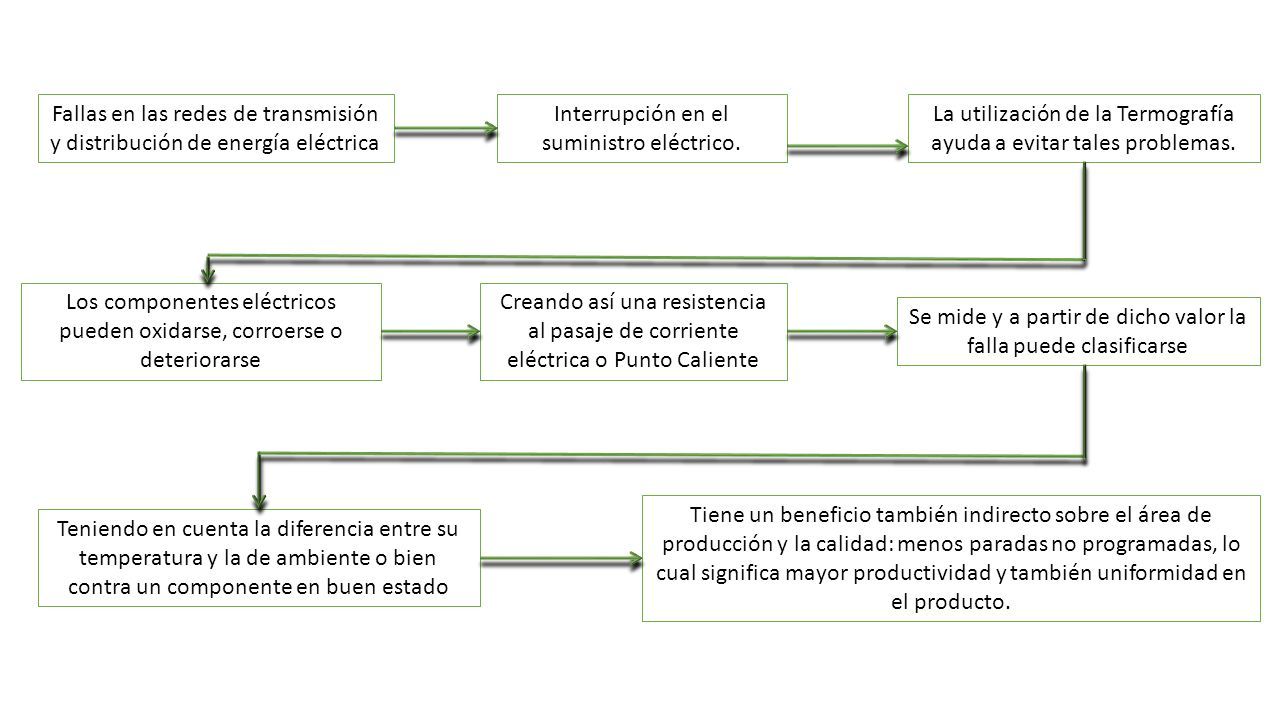

6 Fallas en las redes de transmisión y distribución de energía eléctrica Interrupción en el suministro eléctrico. La utilización de la Termografía ayuda a evitar tales problemas. Teniendo en cuenta la diferencia entre su temperatura y la de ambiente o bien contra un componente en buen estado Los componentes eléctricos pueden oxidarse, corroerse o deteriorarse Creando así una resistencia al pasaje de corriente eléctrica o Punto Caliente Se mide y a partir de dicho valor la falla puede clasificarse Tiene un beneficio también indirecto sobre el área de producción y la calidad: menos paradas no programadas, lo cual significa mayor productividad y también uniformidad en el producto.

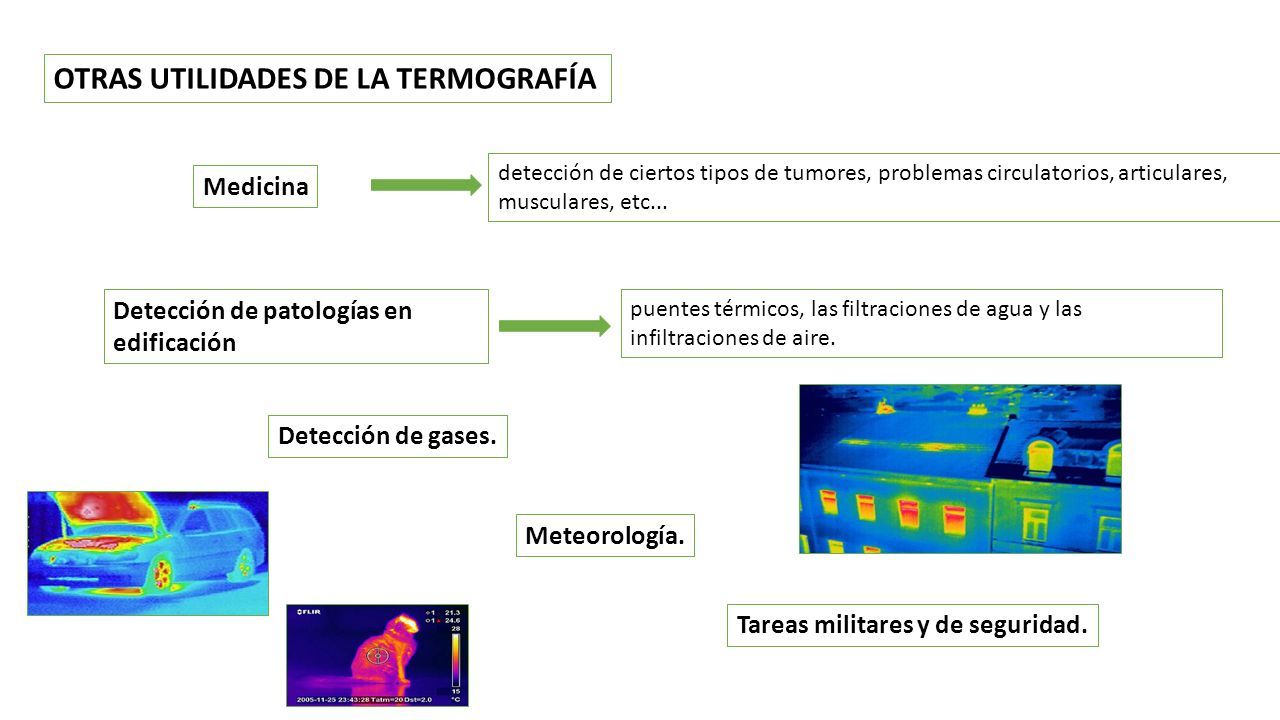

7 OTRAS UTILIDADES DE LA TERMOGRAFÍA Medicina detección de ciertos tipos de tumores, problemas circulatorios, articulares, musculares, etc... Detección de patologías en edificación puentes térmicos, las filtraciones de agua y las infiltraciones de aire. Detección de gases. Meteorología. Tareas militares y de seguridad.

8 Gracias….
