1 NMX-C-161-ONNCCE-2013 INDUSTRIA DE LA CONSTRUCCIÓN CONCRETO FRESCO MUESTREONMX-C-161-ONNCCE-2013

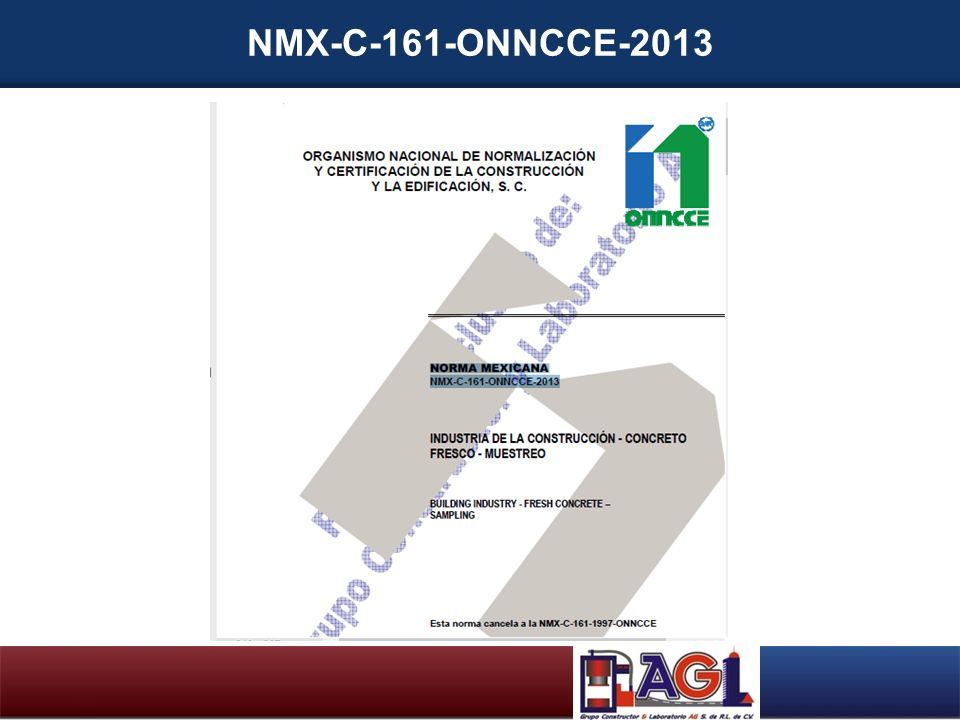

2 NMX-C-161-ONNCCE-2013

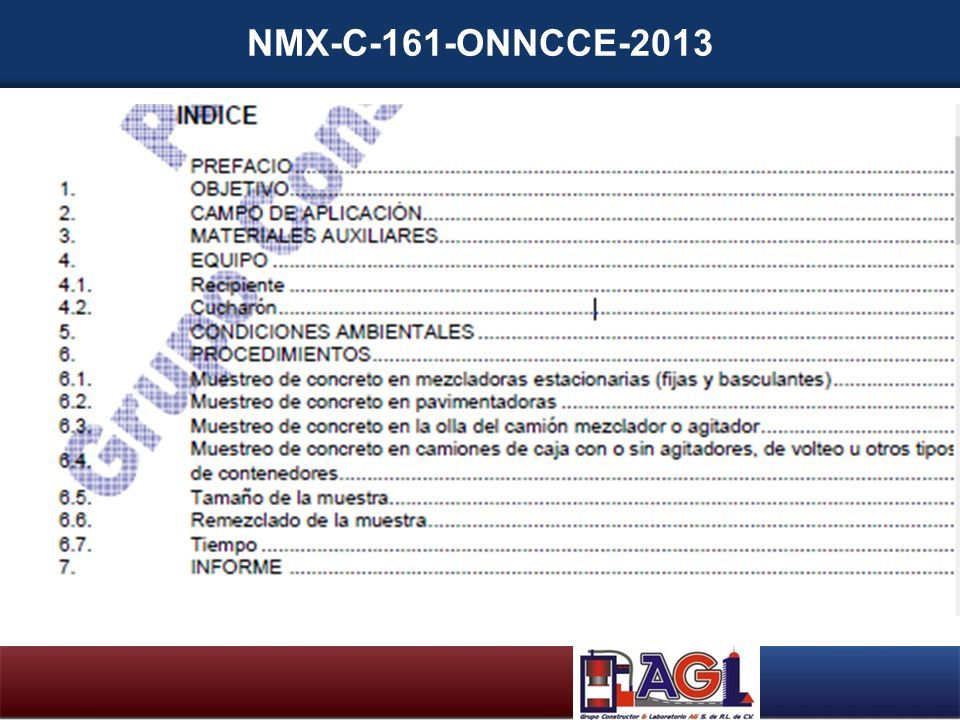

3

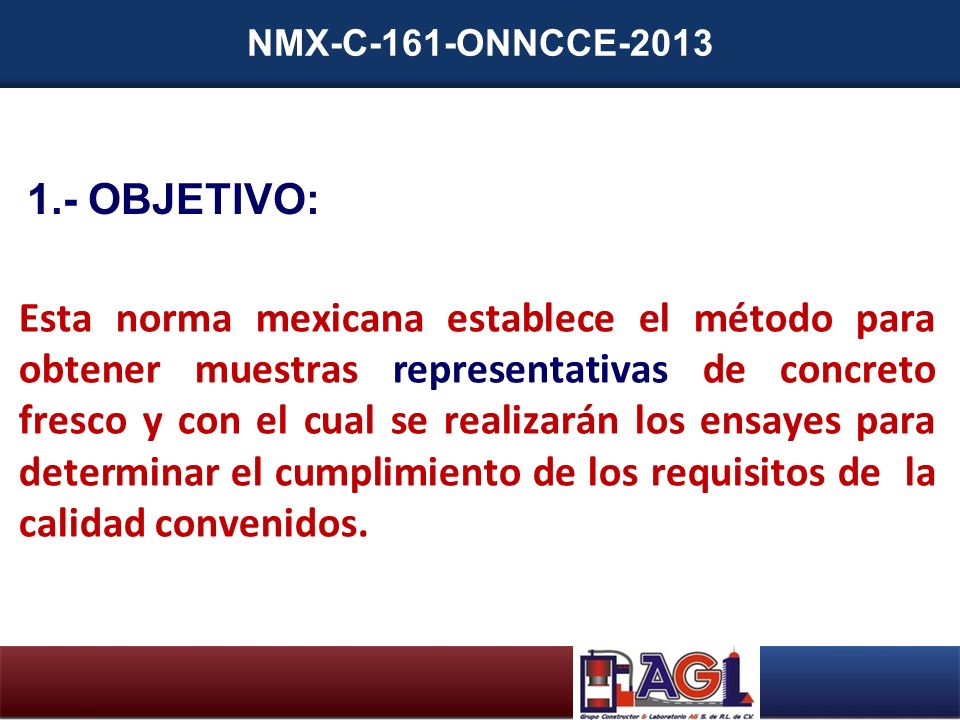

4 1.- OBJETIVO: Esta norma mexicana establece el método para obtener muestras representativas de concreto fresco y con el cual se realizarán los ensayes para determinar el cumplimiento de los requisitos de la calidad convenidos.

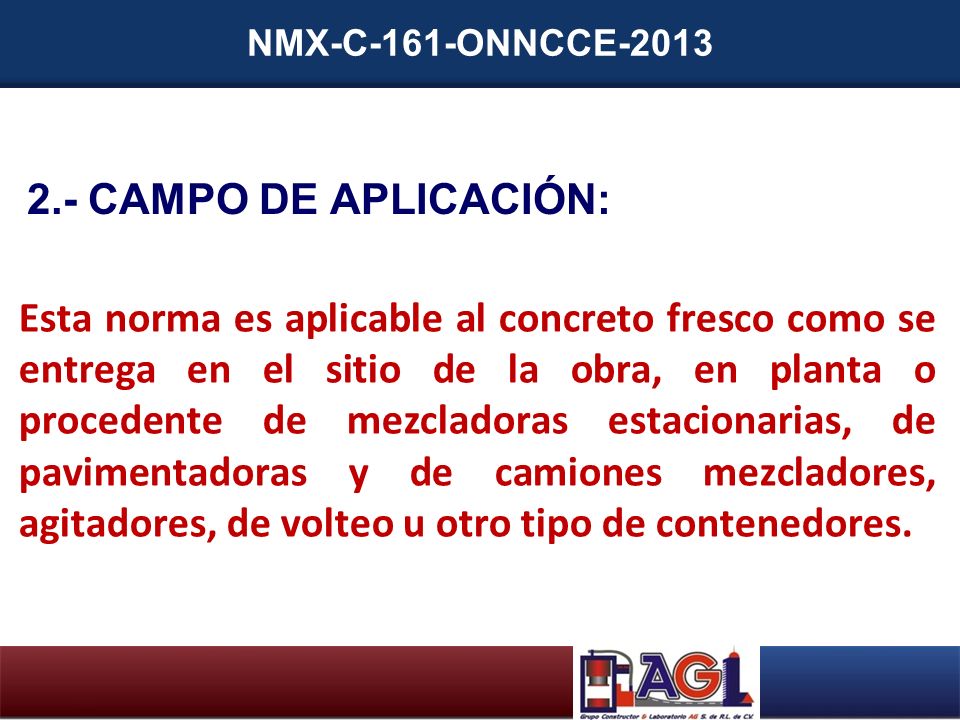

5 NMX-C-161-ONNCCE-2013 2.- CAMPO DE APLICACIÓN: Esta norma es aplicable al concreto fresco como se entrega en el sitio de la obra, en planta o procedente de mezcladoras estacionarias, de pavimentadoras y de camiones mezcladores, agitadores, de volteo u otro tipo de contenedores.

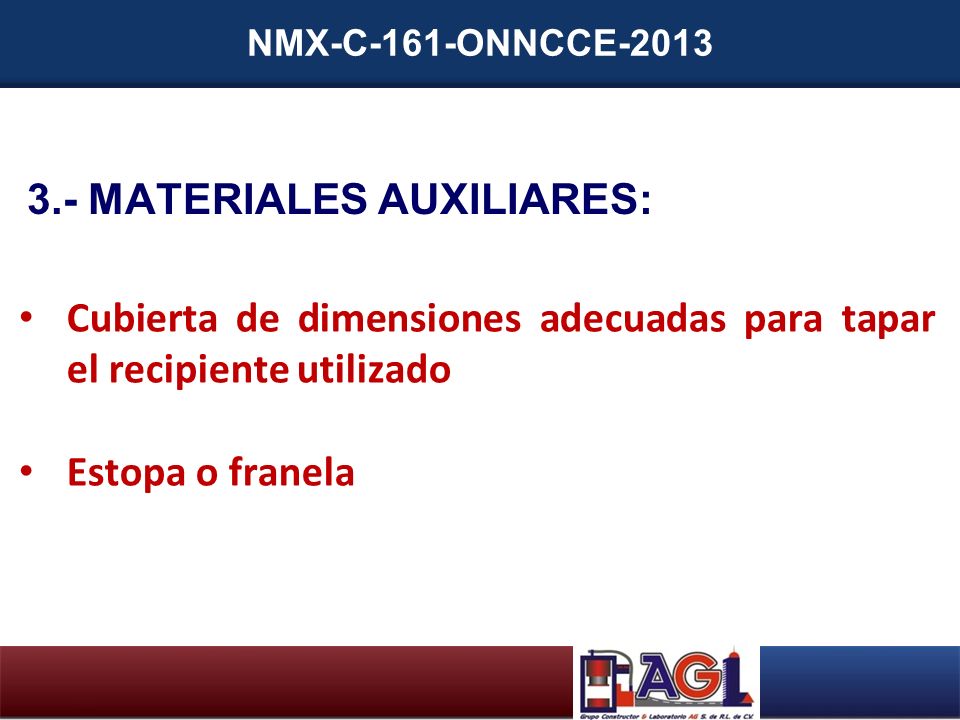

6 NMX-C-161-ONNCCE-2013 3.- MATERIALES AUXILIARES: Cubierta de dimensiones adecuadas para tapar el recipiente utilizado Estopa o franela

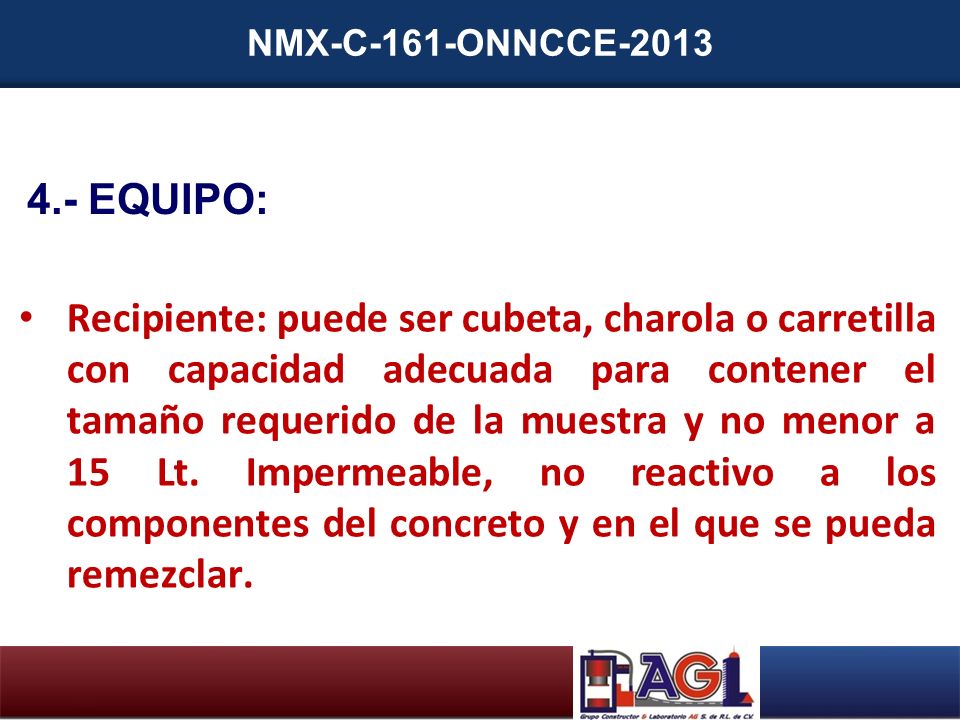

7 NMX-C-161-ONNCCE-2013 4.- EQUIPO: Recipiente: puede ser cubeta, charola o carretilla con capacidad adecuada para contener el tamaño requerido de la muestra y no menor a 15 Lt. Impermeable, no reactivo a los componentes del concreto y en el que se pueda remezclar.

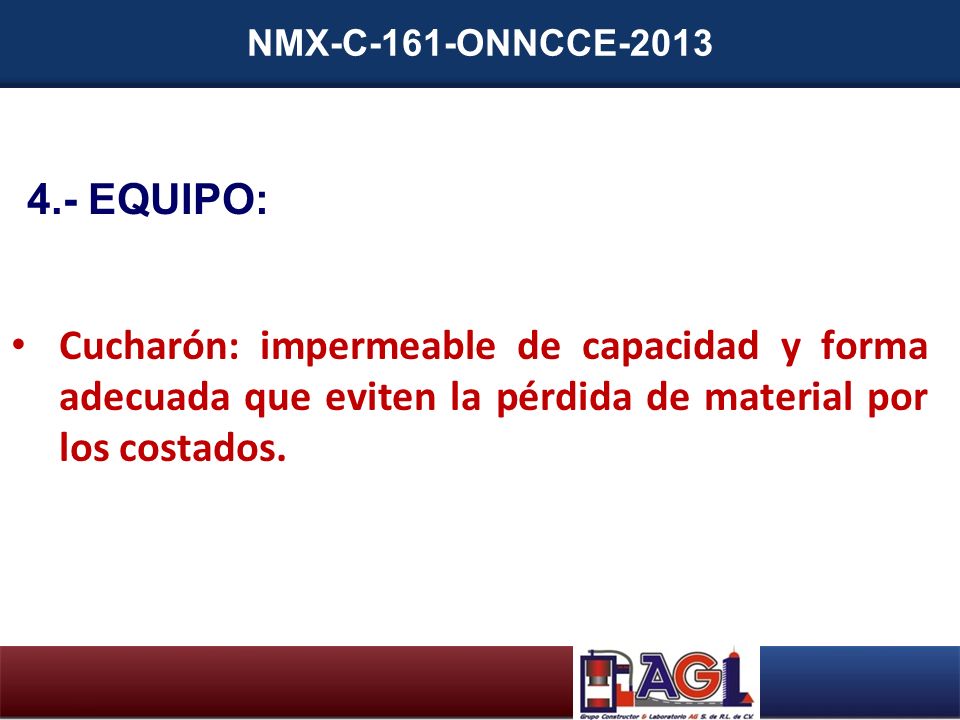

8 NMX-C-161-ONNCCE-2013 4.- EQUIPO: Cucharón: impermeable de capacidad y forma adecuada que eviten la pérdida de material por los costados.

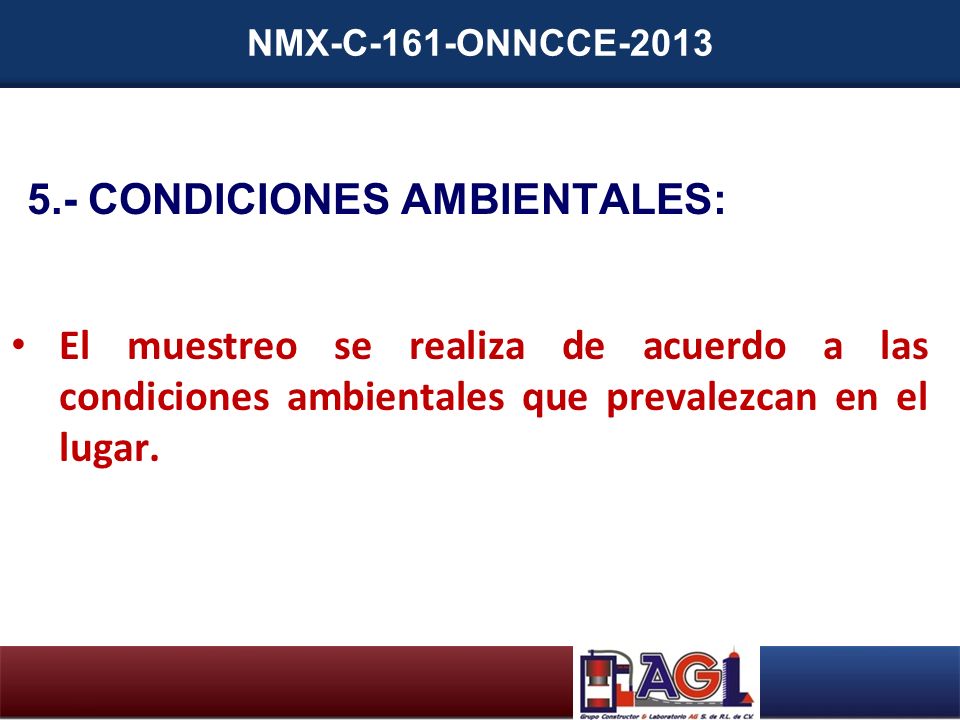

9 NMX-C-161-ONNCCE-2013 5.- CONDICIONES AMBIENTALES: El muestreo se realiza de acuerdo a las condiciones ambientales que prevalezcan en el lugar.

10 NMX-C-161-ONNCCE-2013

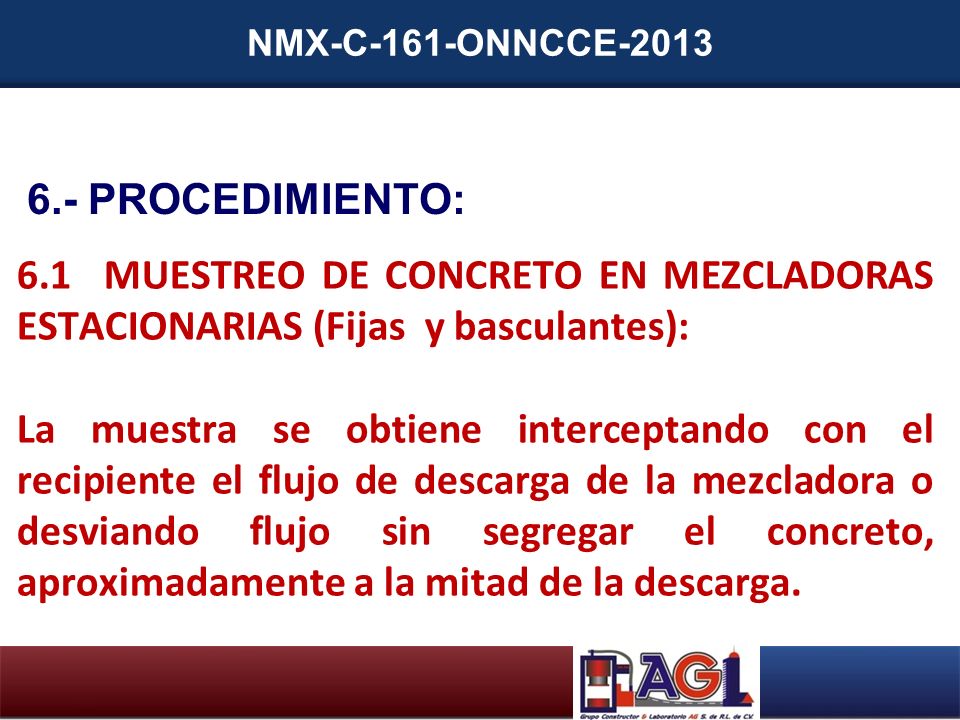

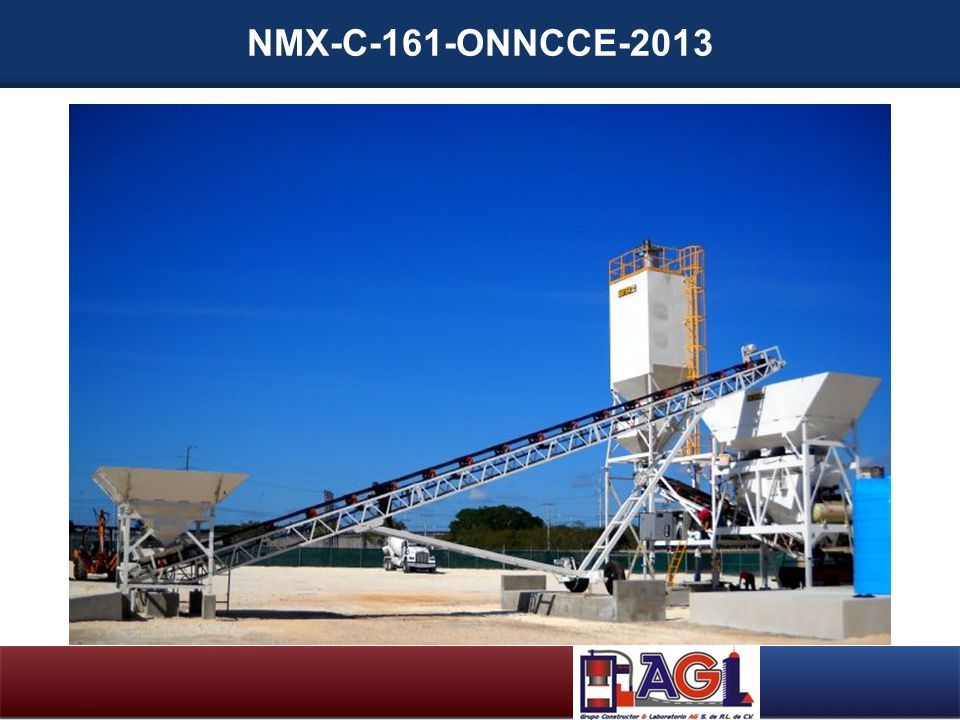

11 6.- PROCEDIMIENTO: 6.1 MUESTREO DE CONCRETO EN MEZCLADORAS ESTACIONARIAS (Fijas y basculantes): La muestra se obtiene interceptando con el recipiente el flujo de descarga de la mezcladora o desviando flujo sin segregar el concreto, aproximadamente a la mitad de la descarga.

12 NMX-C-161-ONNCCE-2013

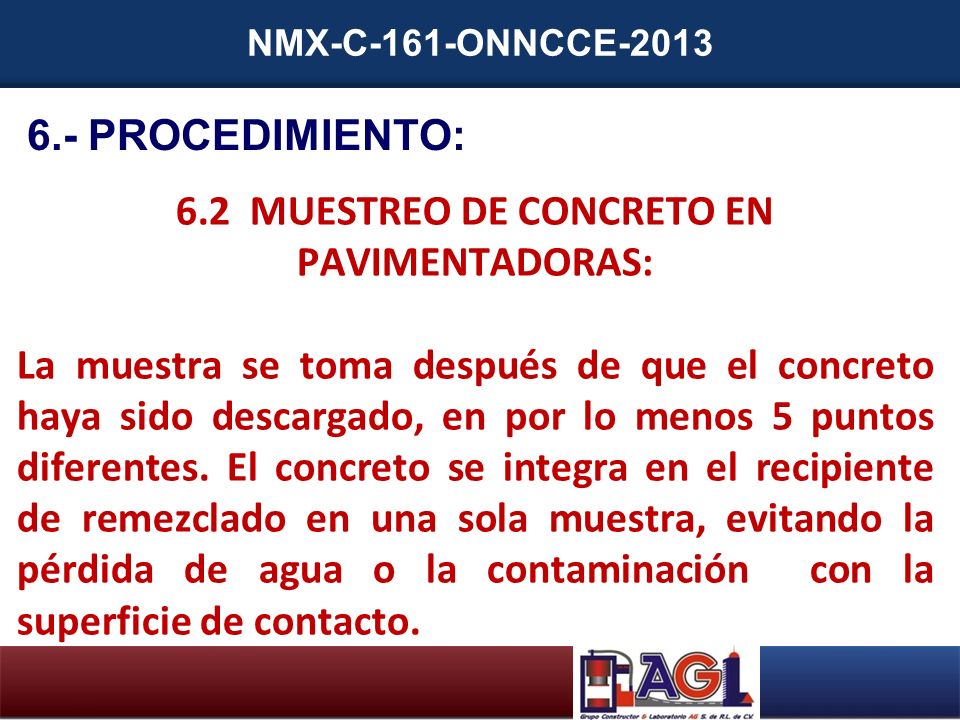

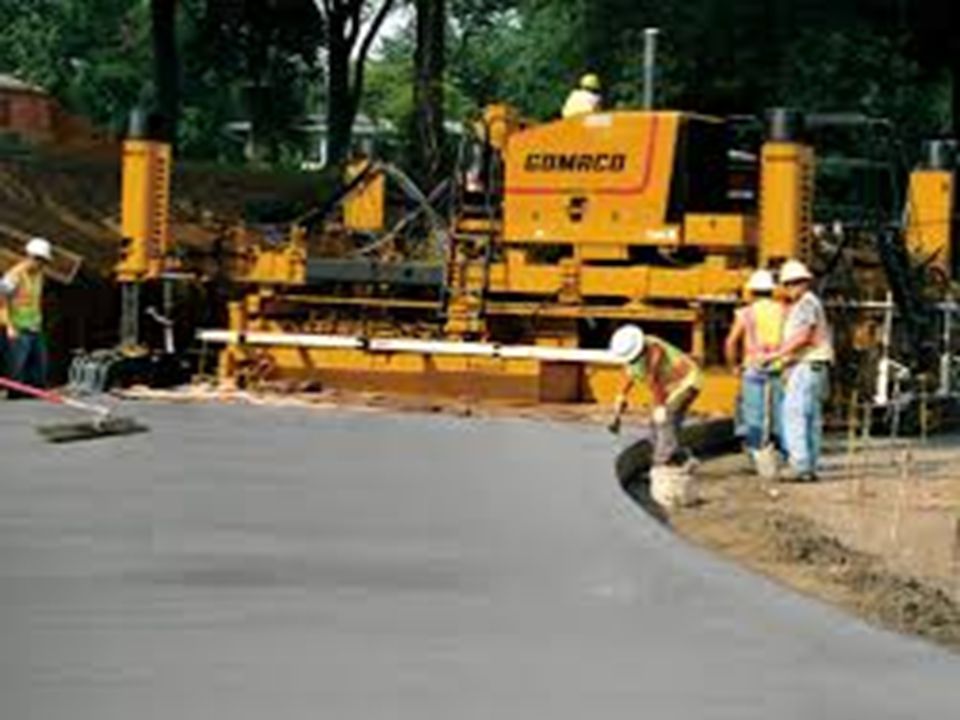

13 6.- PROCEDIMIENTO: 6.2 MUESTREO DE CONCRETO EN PAVIMENTADORAS: La muestra se toma después de que el concreto haya sido descargado, en por lo menos 5 puntos diferentes. El concreto se integra en el recipiente de remezclado en una sola muestra, evitando la pérdida de agua o la contaminación con la superficie de contacto.

14 NMX-C-161-ONNCCE-2013

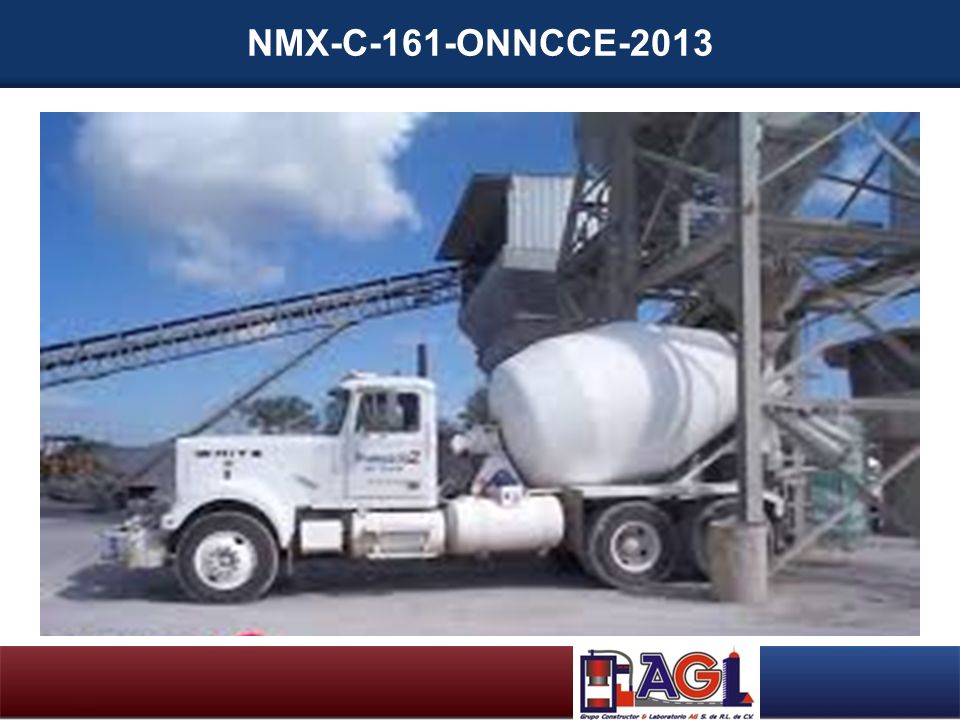

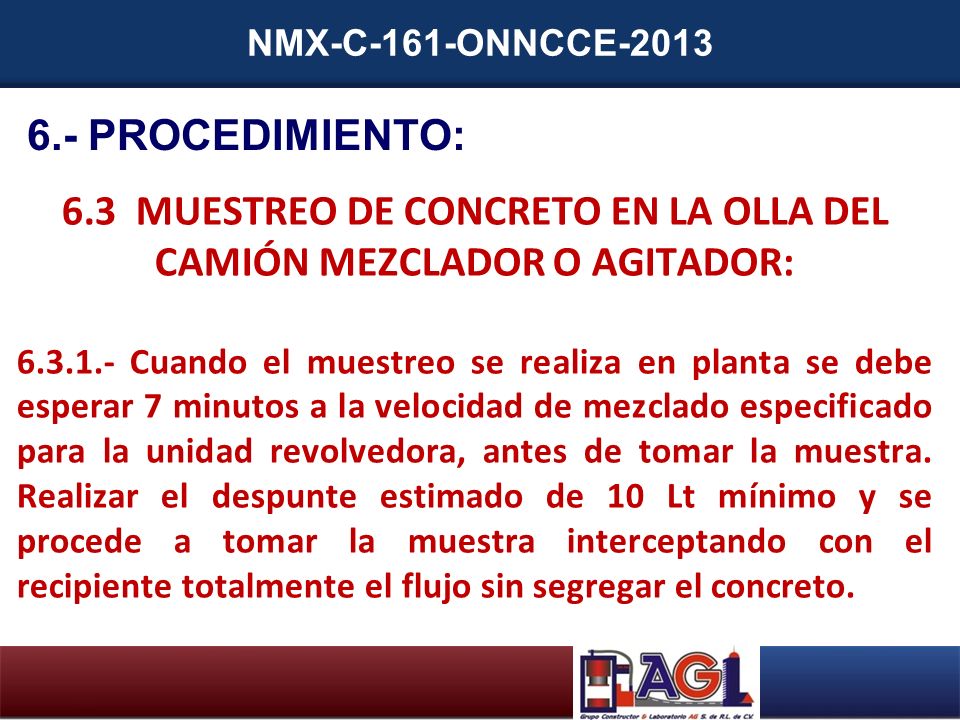

15 6.- PROCEDIMIENTO: 6.3 MUESTREO DE CONCRETO EN LA OLLA DEL CAMIÓN MEZCLADOR O AGITADOR: 6.3.1.- Cuando el muestreo se realiza en planta se debe esperar 7 minutos a la velocidad de mezclado especificado para la unidad revolvedora, antes de tomar la muestra. Realizar el despunte estimado de 10 Lt mínimo y se procede a tomar la muestra interceptando con el recipiente totalmente el flujo sin segregar el concreto.

16 NMX-C-161-ONNCCE-2013

17 6.- PROCEDIMIENTO: 6.3 MUESTREO DE CONCRETO EN LA OLLA DEL CAMIÓN MEZCLADOR O AGITADOR: 6.3.2.- Cuando el muestreo se realiza en obra, con la finalidad de aceptar y/o rechazar el concreto se debe tomar una muestra al inicio de la descarga, después de despuntar y verificar que el concreto este homogéneo. Realizar el despunte de 10 Lt. Proceder a tomar la muestra interceptando con el recipiente totalmente el flujo de la descarga o desviando el flujo sin segregar el concreto.

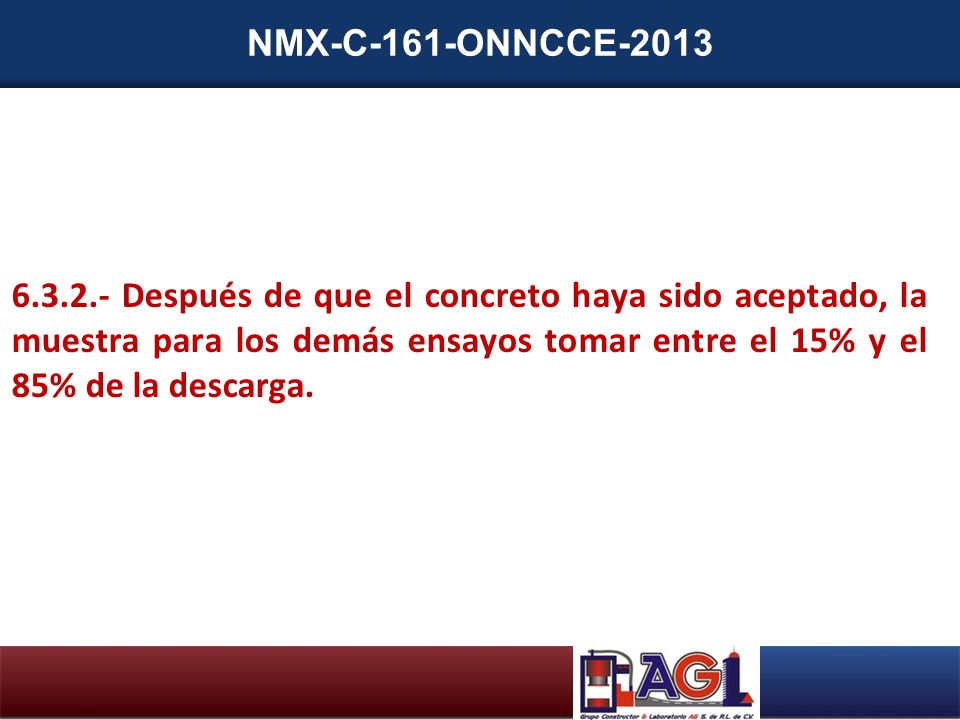

18 NMX-C-161-ONNCCE-2013 6.3.2.- Después de que el concreto haya sido aceptado, la muestra para los demás ensayos tomar entre el 15% y el 85% de la descarga.

19 NMX-C-161-ONNCCE-2013

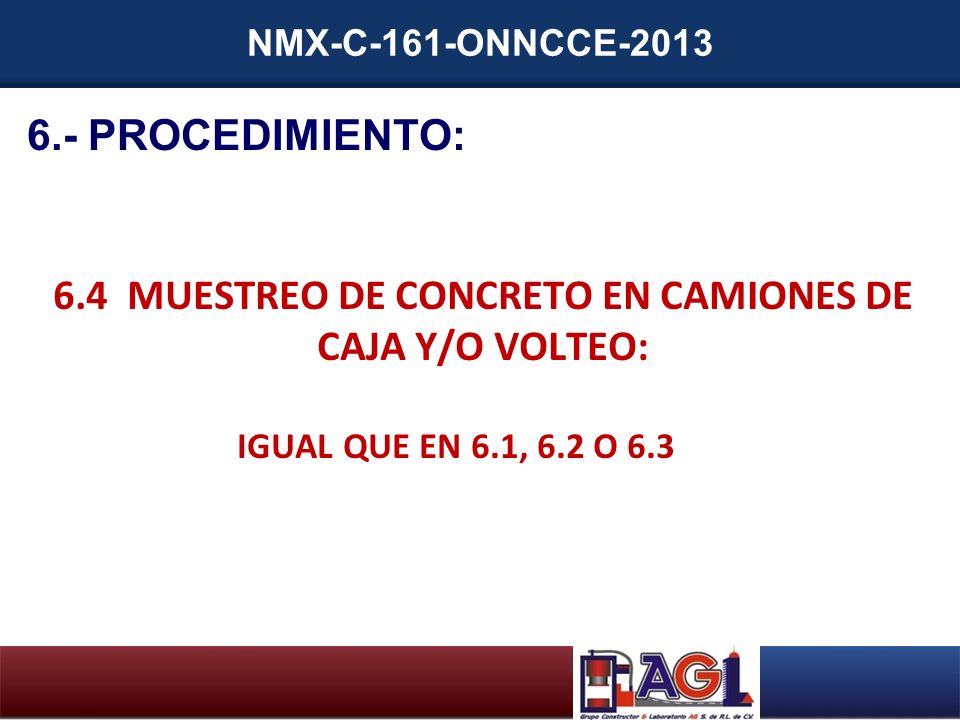

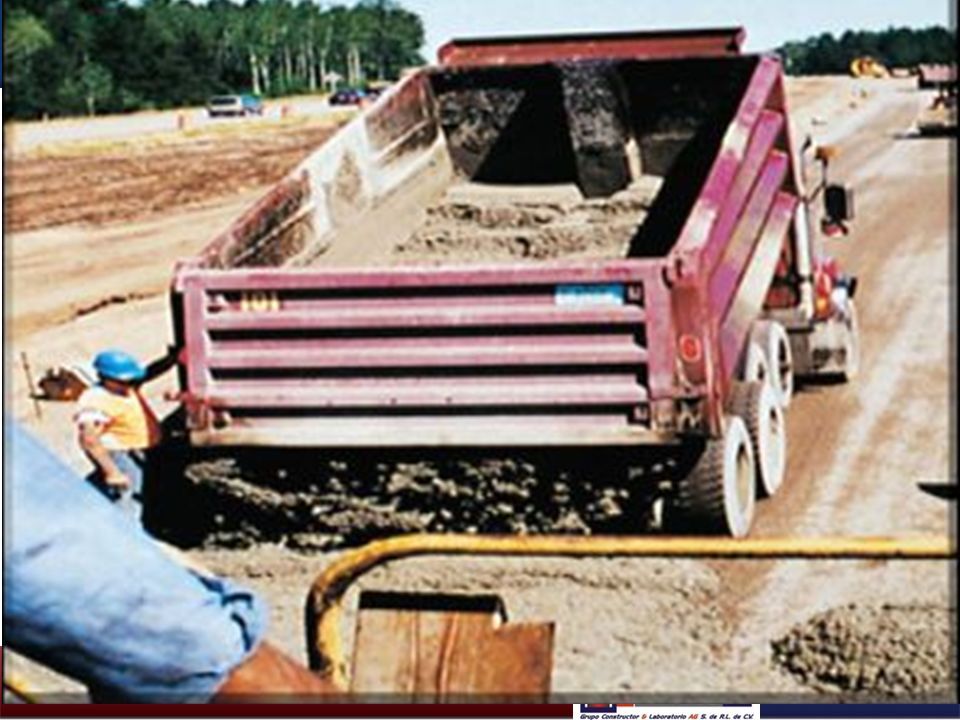

20 6.- PROCEDIMIENTO: 6.4 MUESTREO DE CONCRETO EN CAMIONES DE CAJA Y/O VOLTEO: IGUAL QUE EN 6.1, 6.2 O 6.3

21 NMX-C-161-ONNCCE-2013

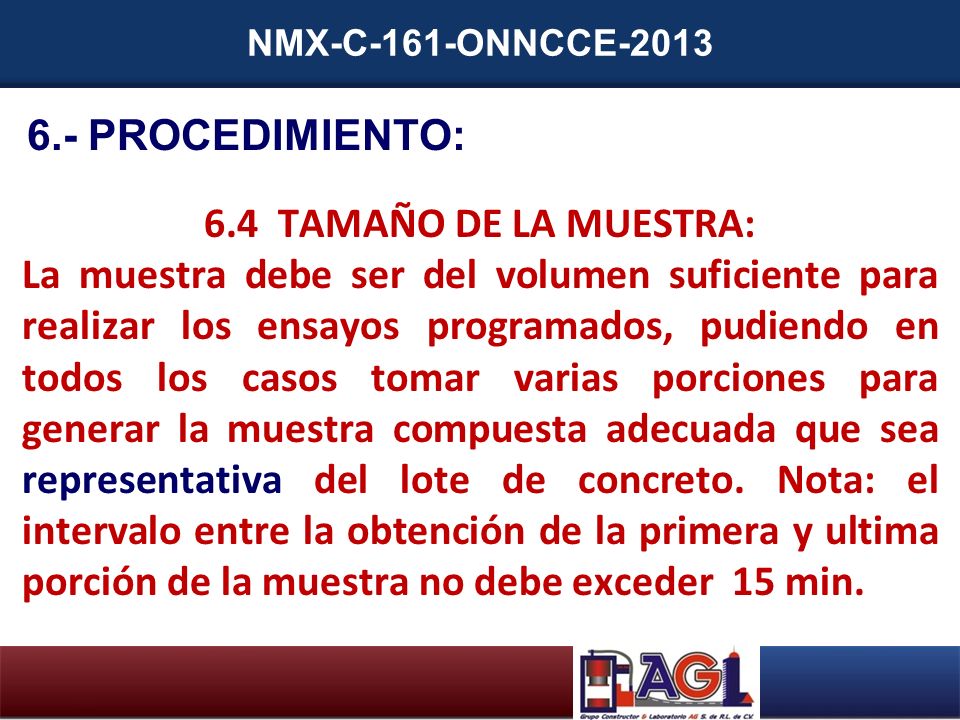

22 6.- PROCEDIMIENTO: 6.4 TAMAÑO DE LA MUESTRA: La muestra debe ser del volumen suficiente para realizar los ensayos programados, pudiendo en todos los casos tomar varias porciones para generar la muestra compuesta adecuada que sea representativa del lote de concreto. Nota: el intervalo entre la obtención de la primera y ultima porción de la muestra no debe exceder 15 min.

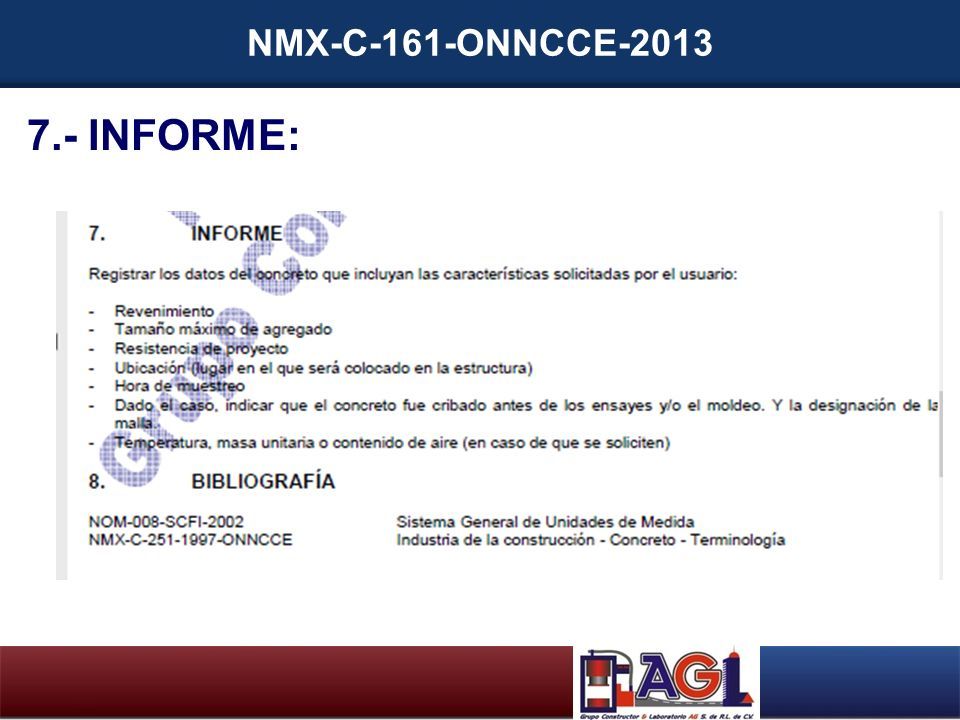

23 NMX-C-161-ONNCCE-2013 7.- INFORME:

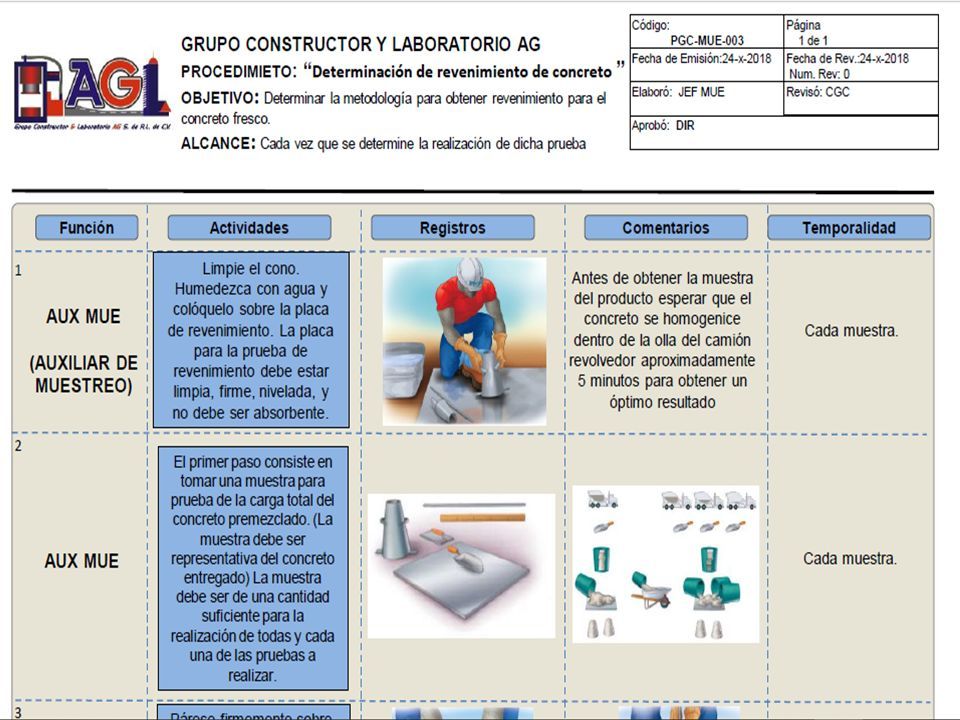

24 NMX-C-161-ONNCCE-2013

25 GRACIAS
