Ing. María Carolina Blanco, Dr. C AISLAMIENTO ELÉCTRICO EXTERNO AISLAMIENTO ELÉCTRICO EXTERNO.

Presentación del tema: "Ing. María Carolina Blanco, Dr. C AISLAMIENTO ELÉCTRICO EXTERNO AISLAMIENTO ELÉCTRICO EXTERNO."— Transcripción de la presentación:

1 Ing. María Carolina Blanco, Dr. C AISLAMIENTO ELÉCTRICO EXTERNO AISLAMIENTO ELÉCTRICO EXTERNO

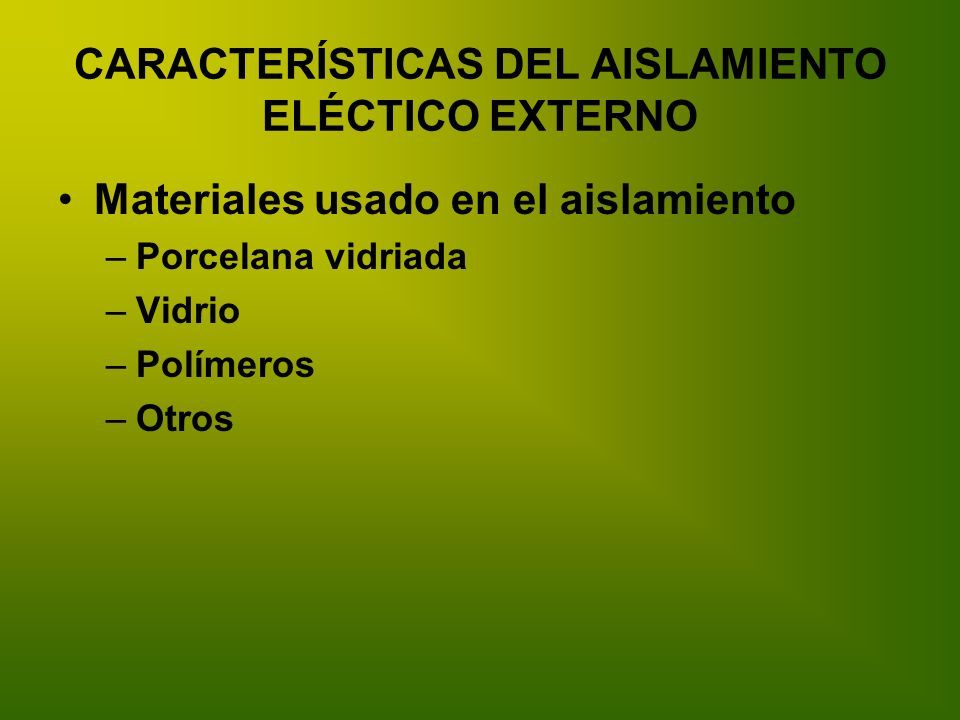

2 CARACTERÍSTICAS DEL AISLAMIENTO ELÉCTICO EXTERNO Materiales usado en el aislamiento –Porcelana vidriada –Vidrio –Polímeros –Otros

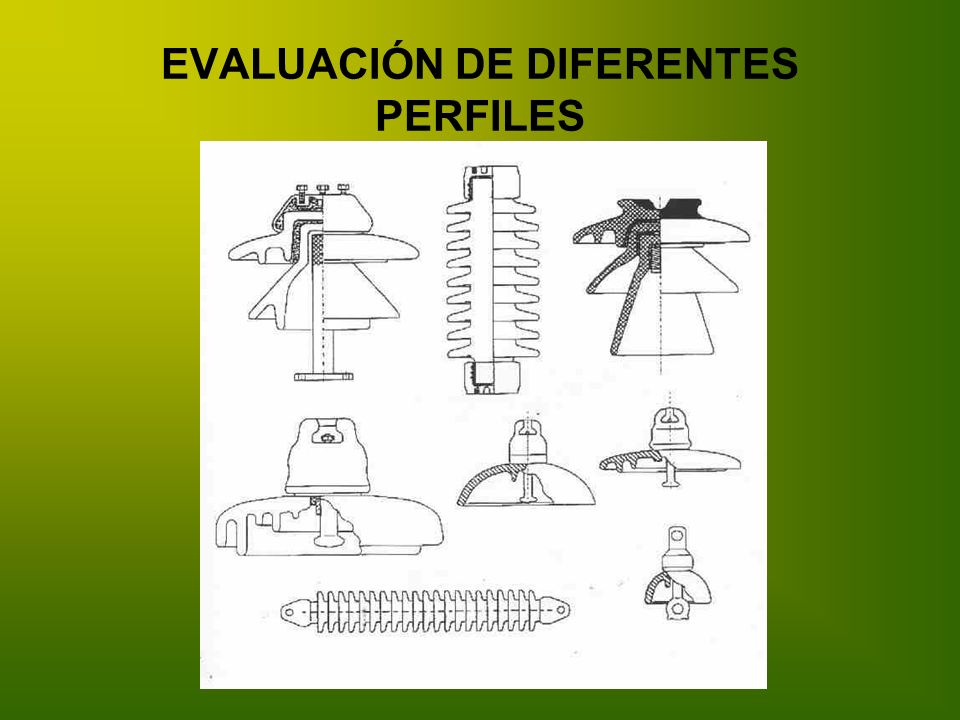

3 EVALUACIÓN DE DIFERENTES PERFILES

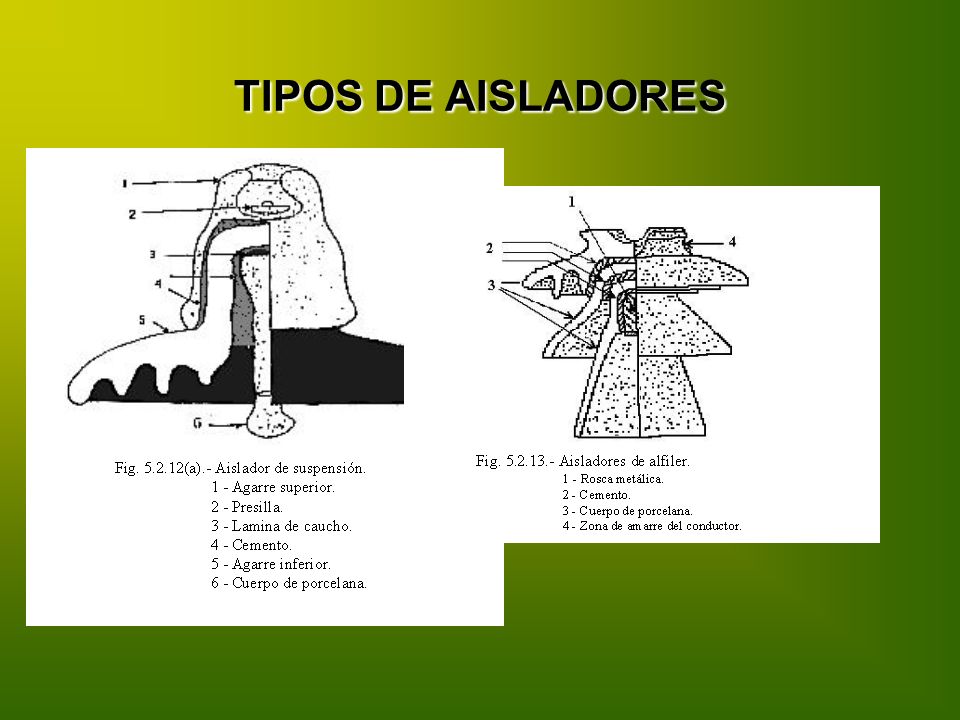

4 TIPOS DE AISLADORES

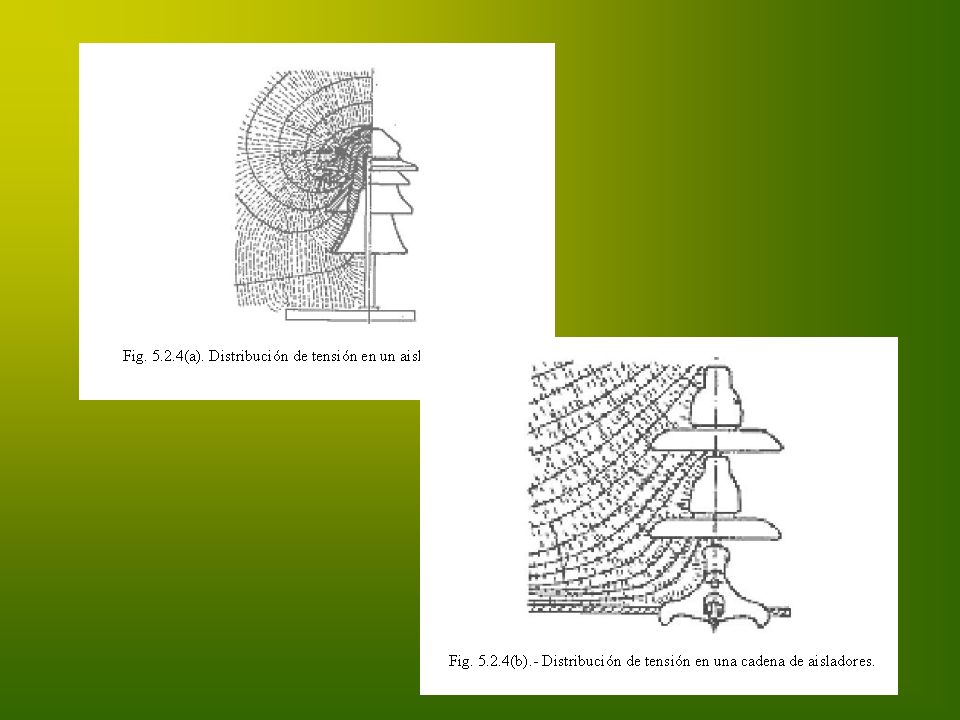

5

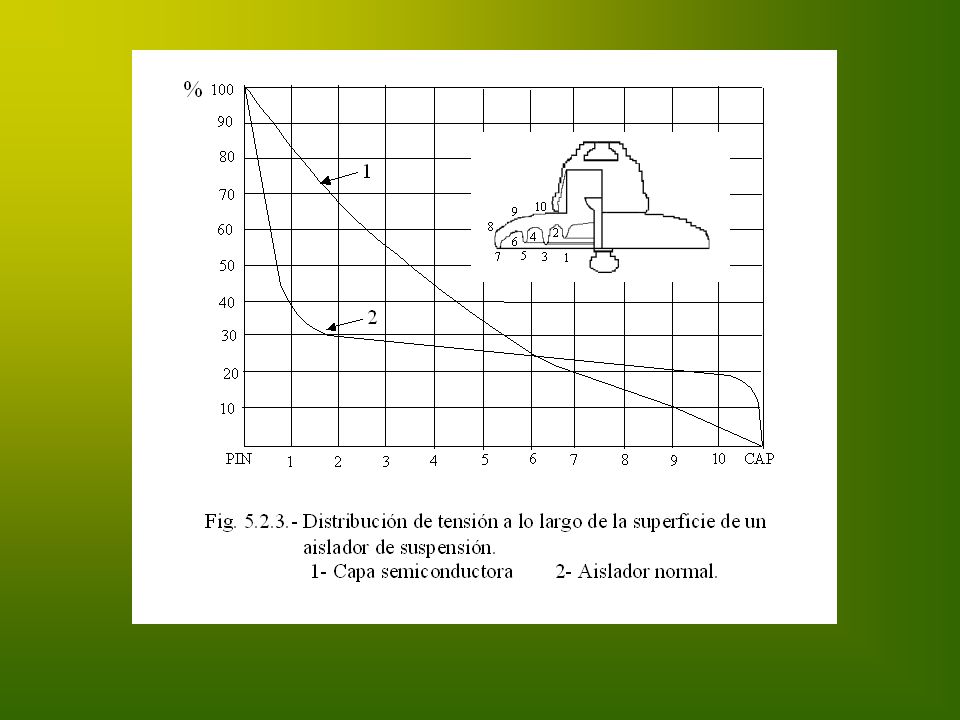

6 CONFIGURACIÓN

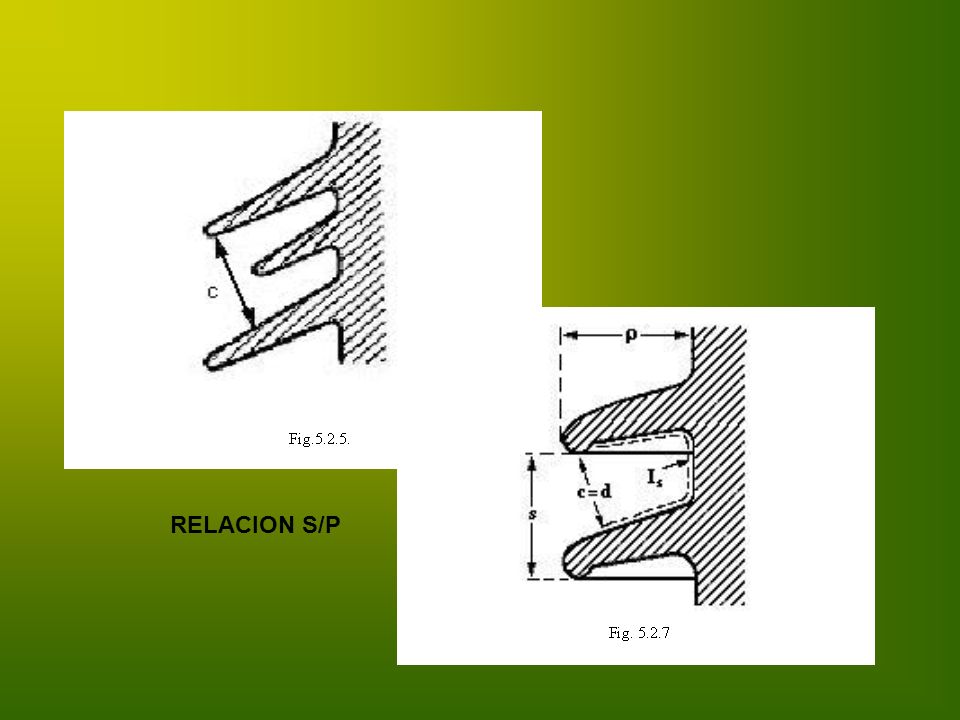

7 RELACION S/P

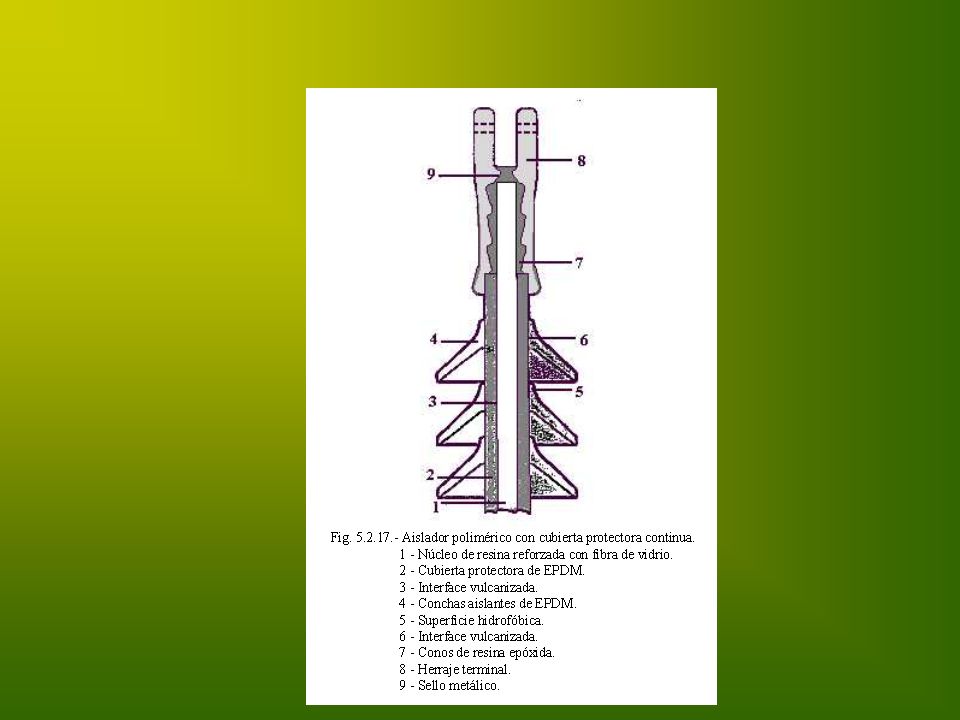

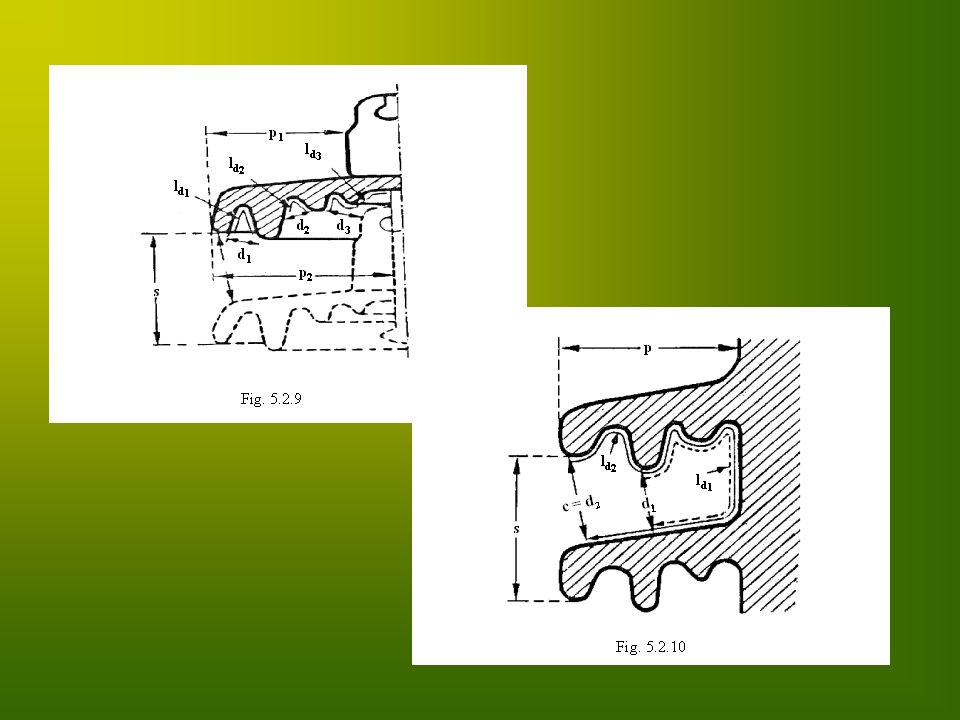

8

9

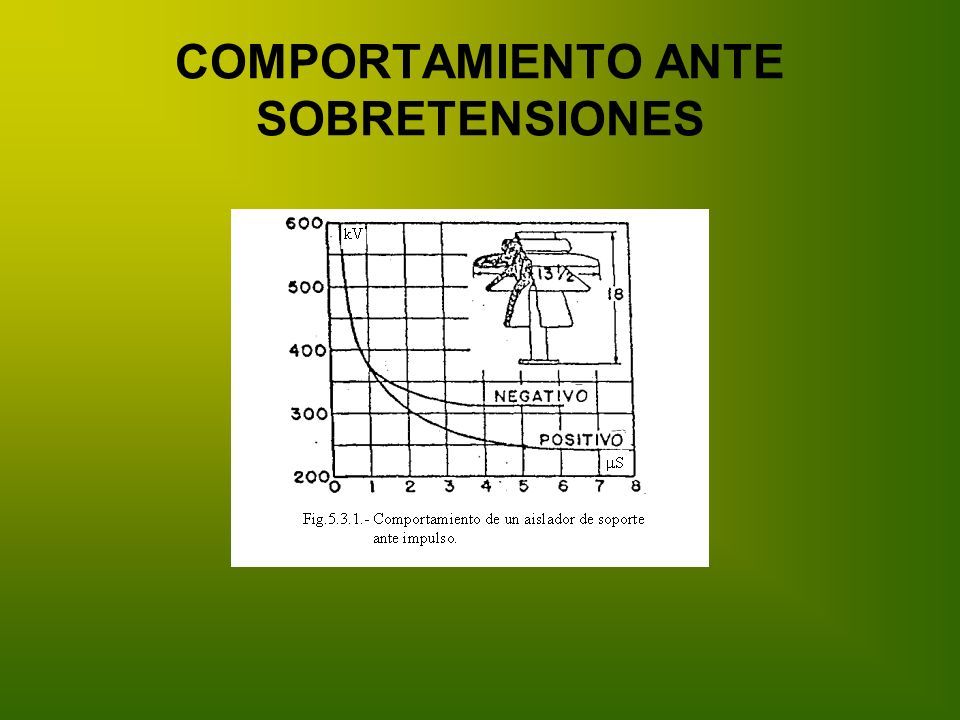

10 COMPORTAMIENTO ANTE SOBRETENSIONES

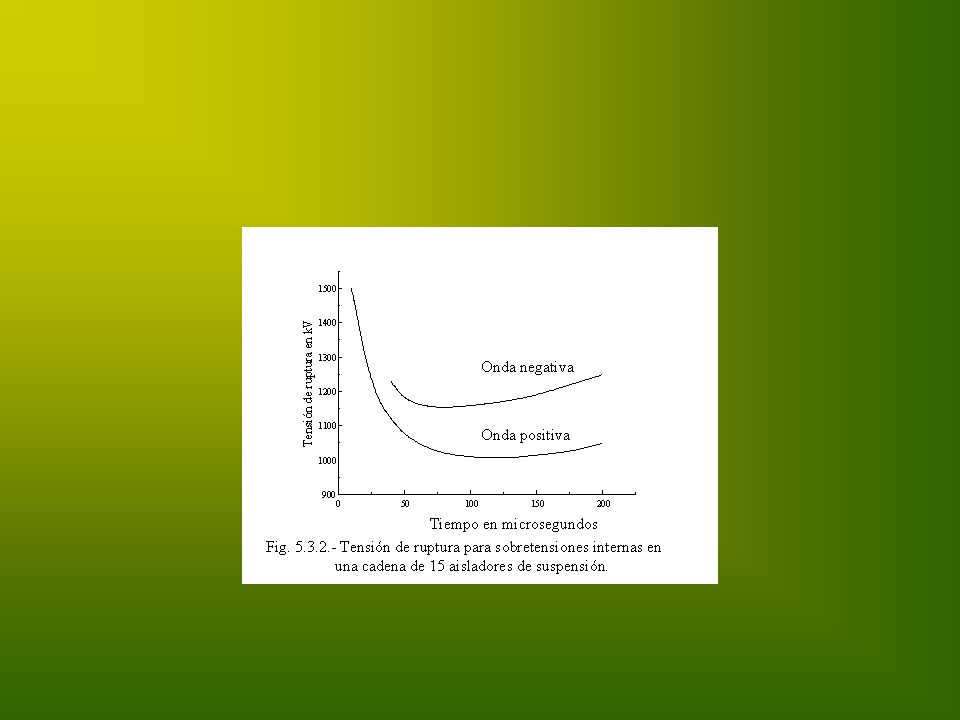

11

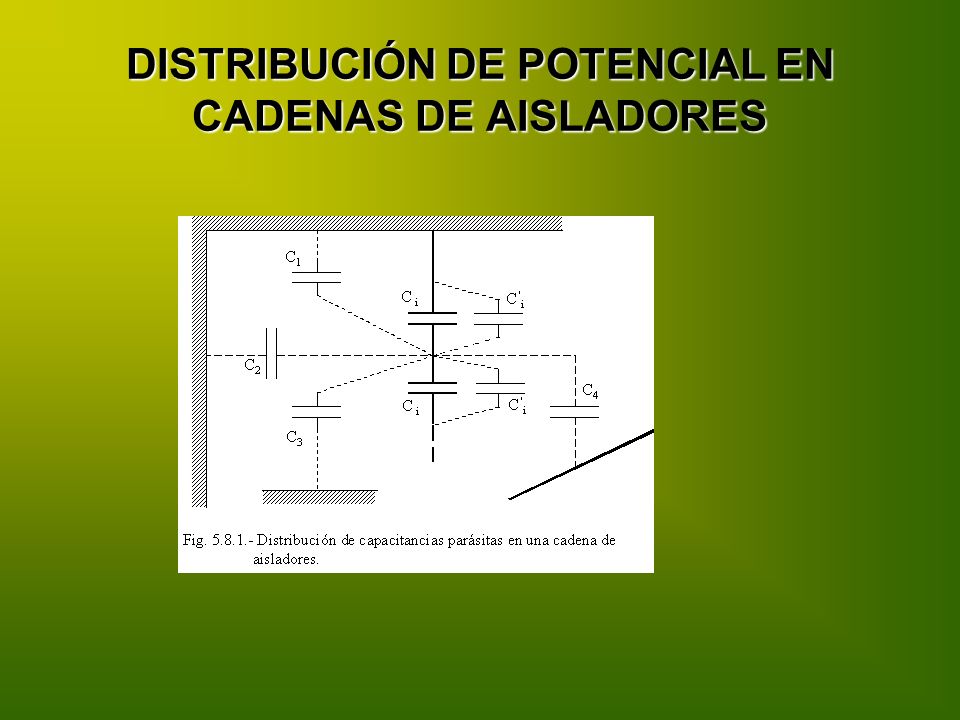

12 DISTRIBUCIÓN DE POTENCIAL EN CADENAS DE AISLADORES

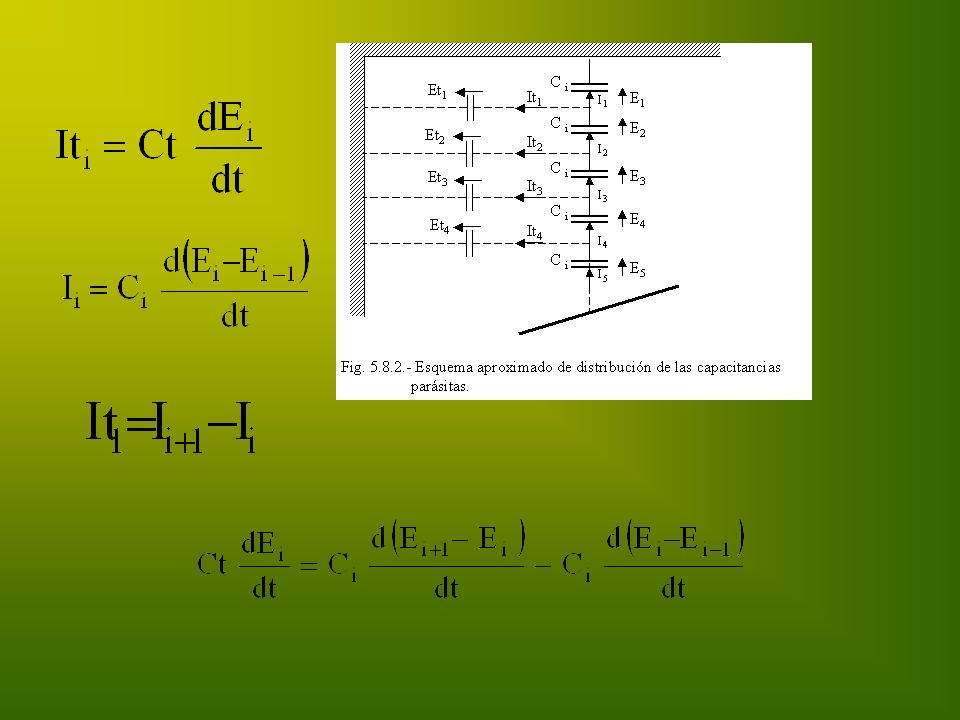

13

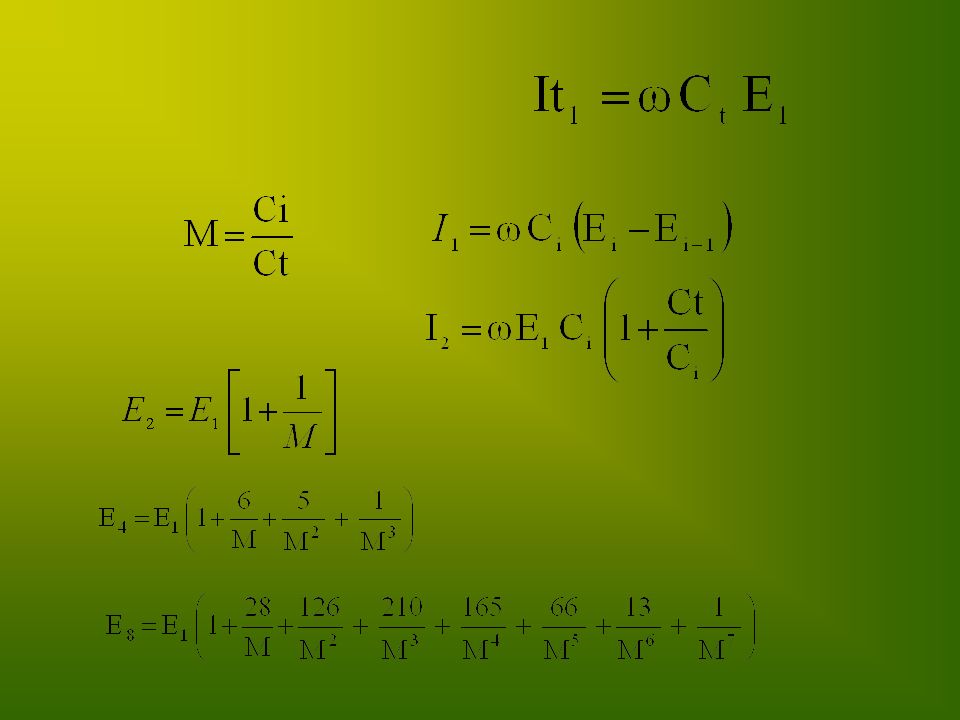

14

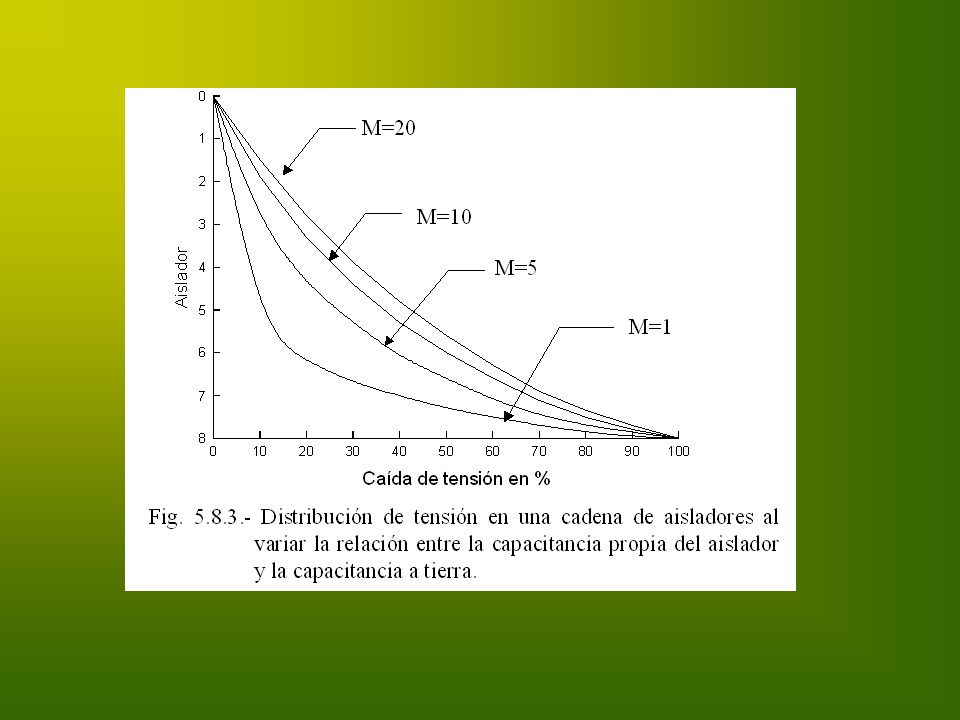

15

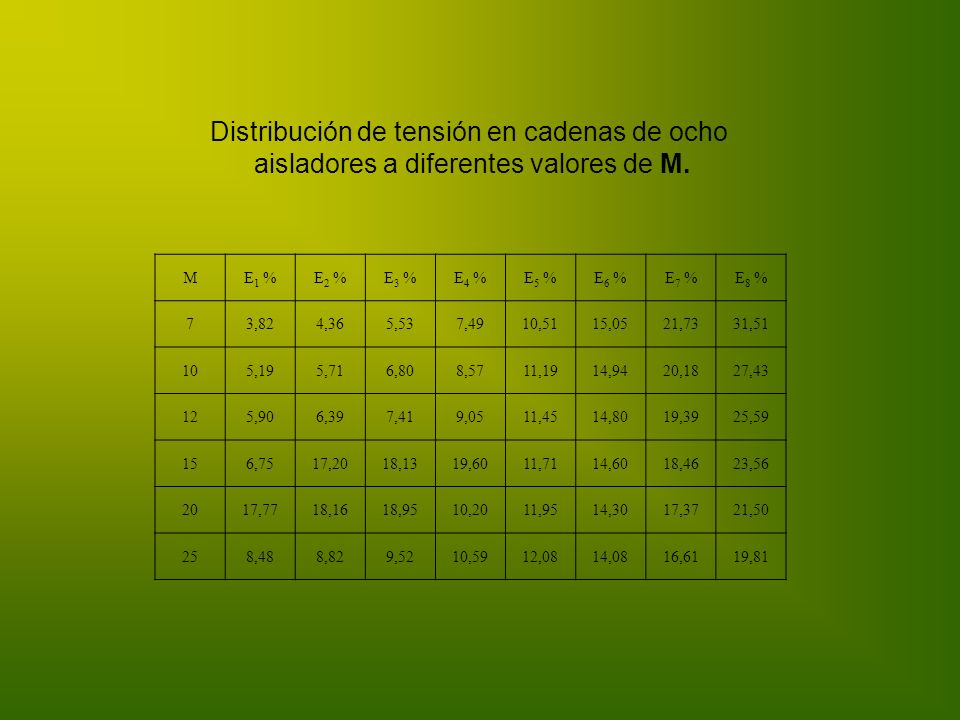

16 Distribución de tensión en cadenas de ocho aisladores a diferentes valores de M. ME 1 %E 2 %E 3 %E 4 %E 5 %E 6 %E 7 %E 8 % 73,824,365,537,4910,5115,0521,7331,51 105,195,716,808,5711,1914,9420,1827,43 125,906,397,419,0511,4514,8019,3925,59 156,7517,2018,1319,6011,7114,6018,4623,56 2017,7718,1618,9510,2011,9514,3017,3721,50 258,488,829,5210,5912,0814,0816,6119,81

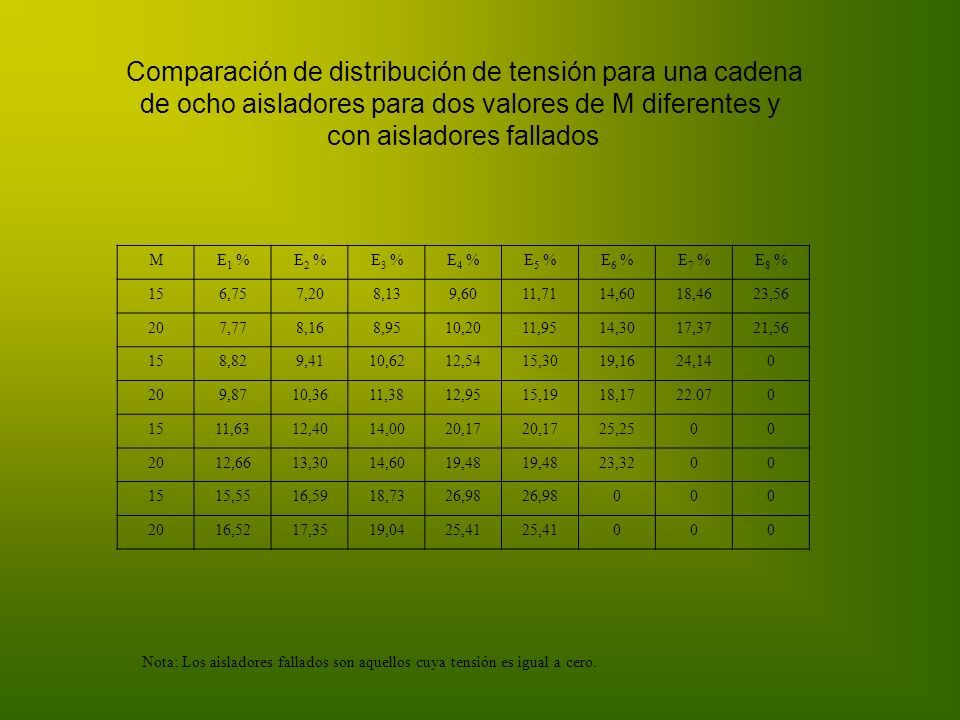

17 Comparación de distribución de tensión para una cadena de ocho aisladores para dos valores de M diferentes y con aisladores fallados ME 1 %E 2 %E 3 %E 4 %E 5 %E 6 %E 7 %E 8 % 156,757,208,139,6011,7114,6018,4623,56 207,778,168,9510,2011,9514,3017,3721,56 158,829,4110,6212,5415,3019,1624,140 209,8710,3611,3812,9515,1918,1722.070 1511,6312,4014,0020,17 25,2500 2012,6613,3014,6019,48 23,3200 1515,5516,5918,7326,98 000 2016,5217,3519,0425,41 000 Nota: Los aisladores fallados son aquellos cuya tensión es igual a cero.

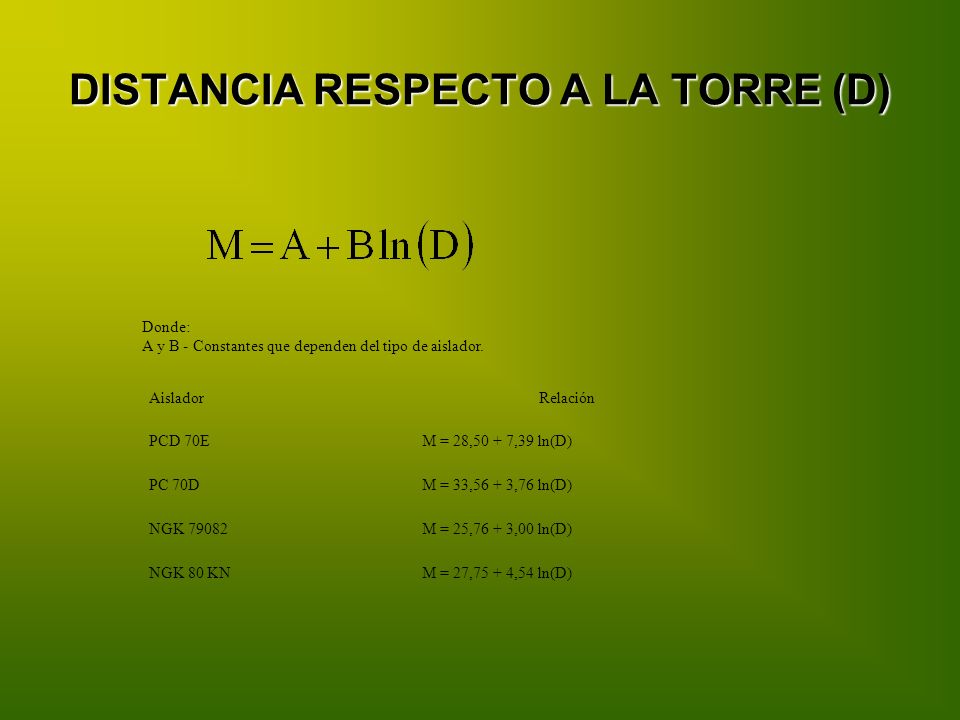

18 DISTANCIA RESPECTO A LA TORRE (D) Donde: A y B - Constantes que dependen del tipo de aislador. AisladorRelación PCD 70EM = 28,50 + 7,39 ln(D) PC 70DM = 33,56 + 3,76 ln(D) NGK 79082M = 25,76 + 3,00 ln(D) NGK 80 KNM = 27,75 + 4,54 ln(D)

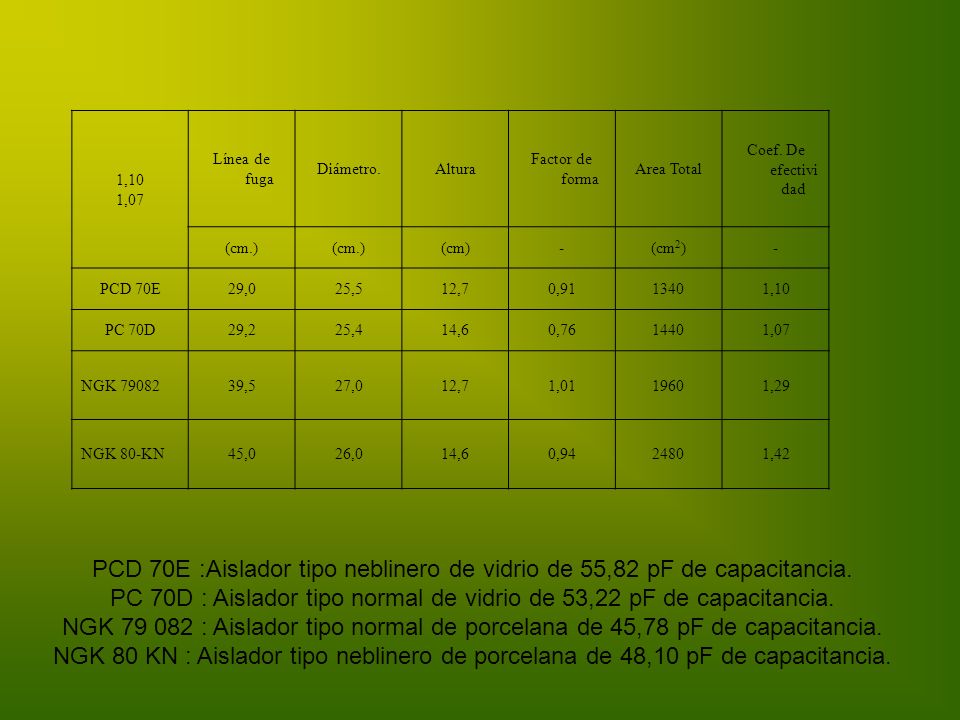

19 1,10 1,07 Línea de fuga Diámetro.Altura Factor de forma Area Total Coef. De efectivi dad (cm.) (cm)-(cm 2 )- PCD 70E29,025,512,70,9113401,10 PC 70D29,225,414,60,7614401,07 NGK 7908239,527,012,71,0119601,29 NGK 80-KN45,026,014,60,9424801,42 PCD 70E :Aislador tipo neblinero de vidrio de 55,82 pF de capacitancia. PC 70D : Aislador tipo normal de vidrio de 53,22 pF de capacitancia. NGK 79 082 : Aislador tipo normal de porcelana de 45,78 pF de capacitancia. NGK 80 KN : Aislador tipo neblinero de porcelana de 48,10 pF de capacitancia.

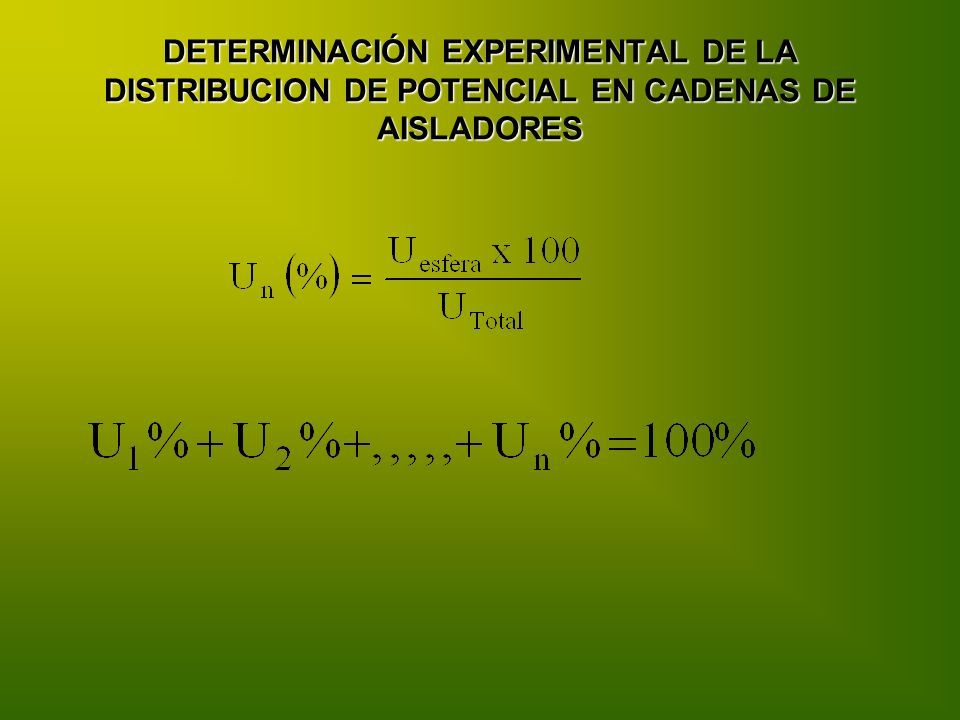

20 DETERMINACIÓN EXPERIMENTAL DE LA DISTRIBUCION DE POTENCIAL EN CADENAS DE AISLADORES

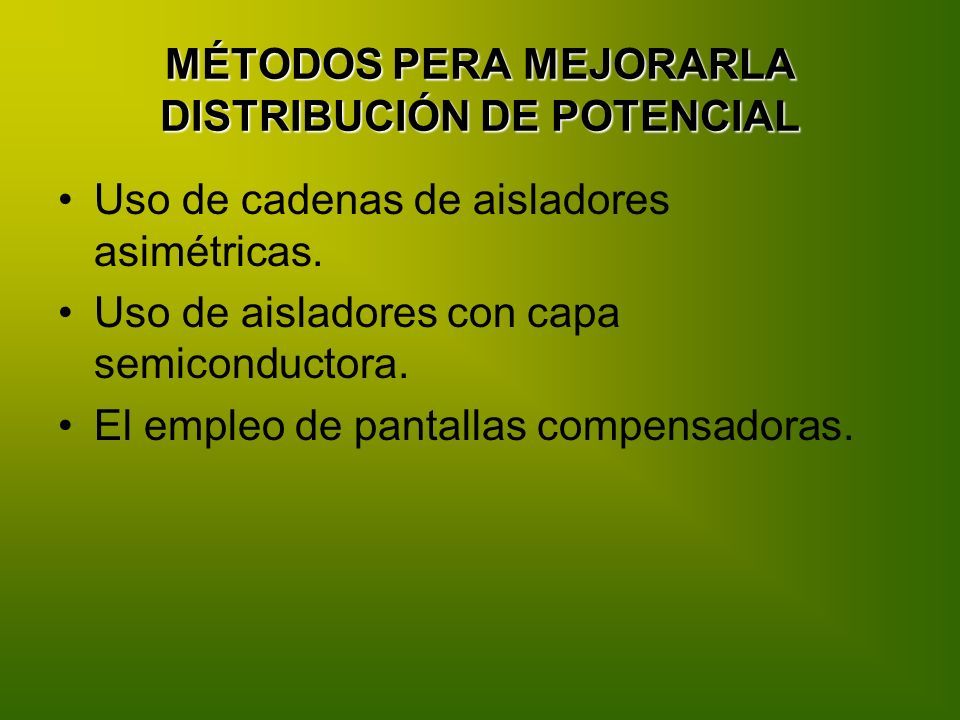

21 MÉTODOS PERA MEJORARLA DISTRIBUCIÓN DE POTENCIAL Uso de cadenas de aisladores asimétricas. Uso de aisladores con capa semiconductora. El empleo de pantallas compensadoras.

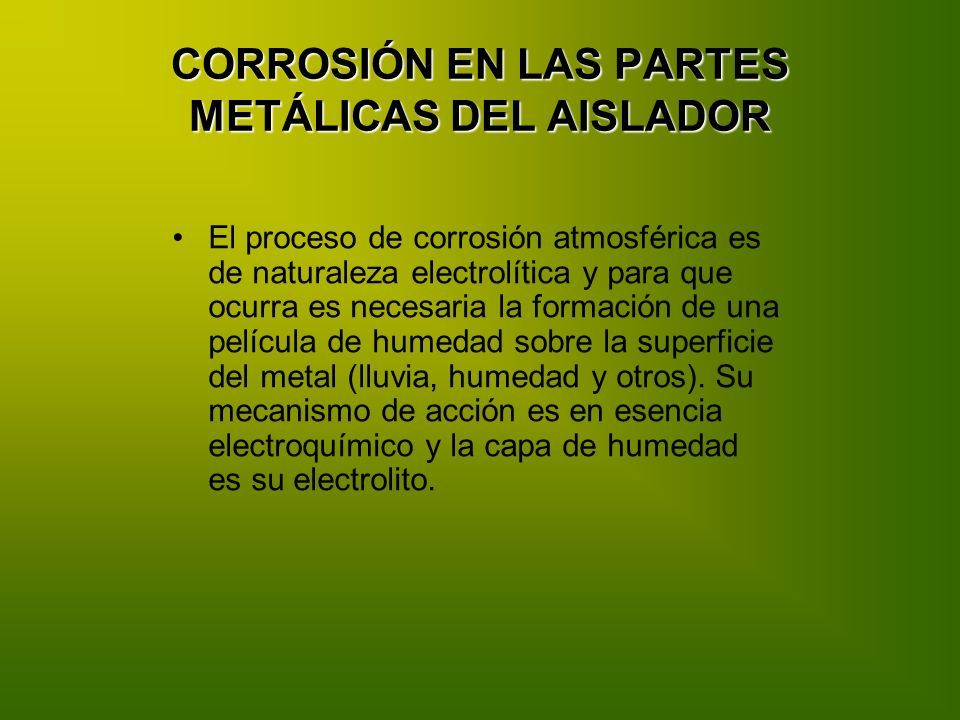

22 CORROSIÓN EN LAS PARTES METÁLICAS DEL AISLADOR El proceso de corrosión atmosférica es de naturaleza electrolítica y para que ocurra es necesaria la formación de una película de humedad sobre la superficie del metal (lluvia, humedad y otros). Su mecanismo de acción es en esencia electroquímico y la capa de humedad es su electrolito.

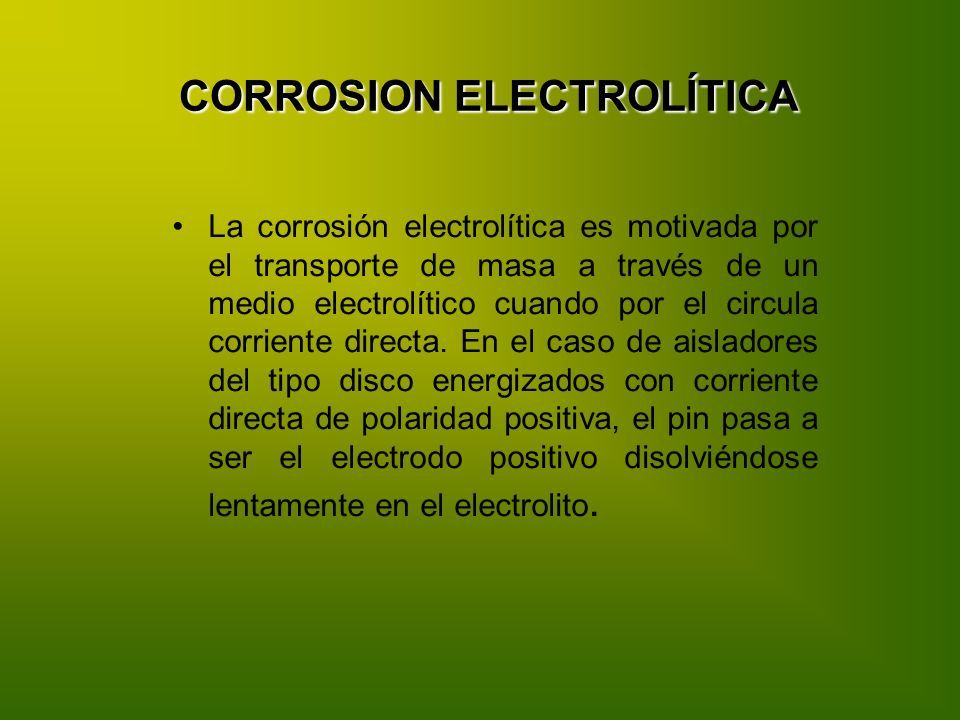

23 CORROSION ELECTROLÍTICA La corrosión electrolítica es motivada por el transporte de masa a través de un medio electrolítico cuando por el circula corriente directa. En el caso de aisladores del tipo disco energizados con corriente directa de polaridad positiva, el pin pasa a ser el electrodo positivo disolviéndose lentamente en el electrolito.

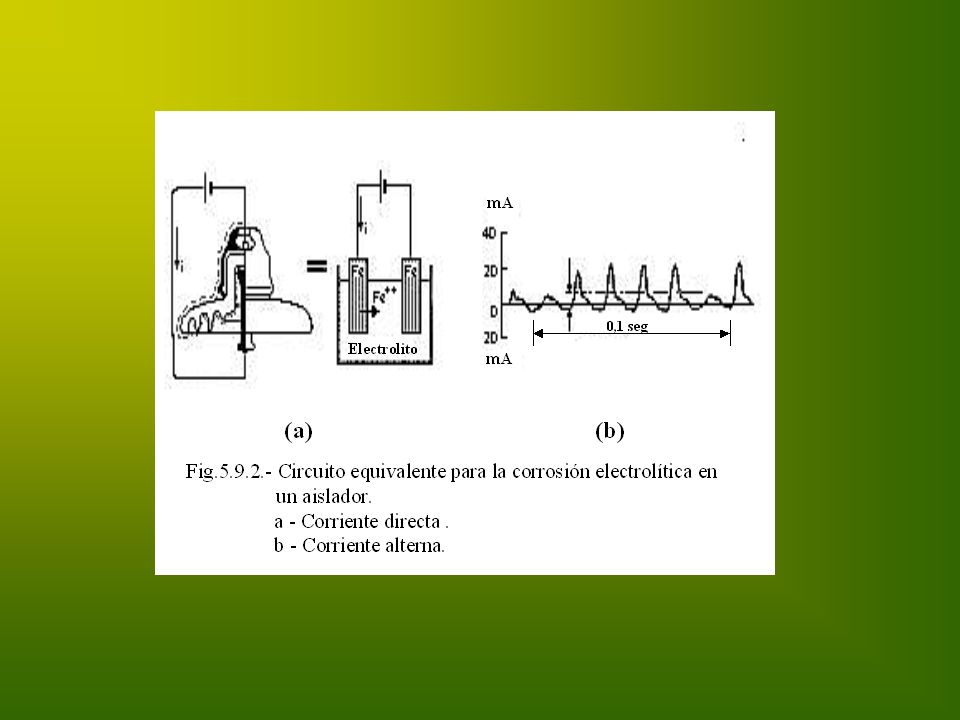

24

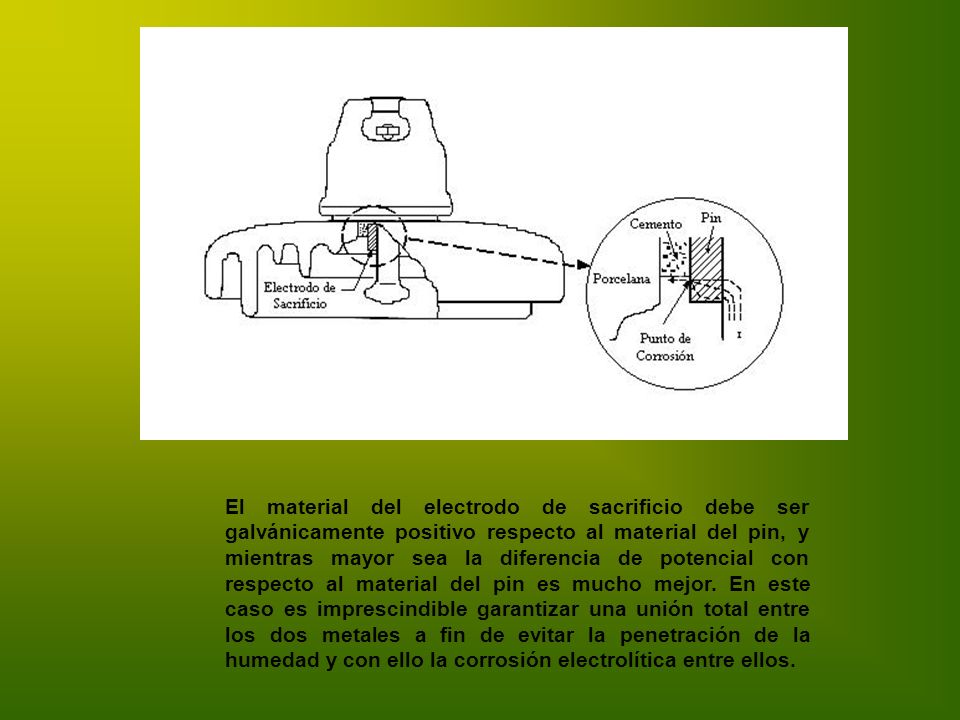

25 El material del electrodo de sacrificio debe ser galvánicamente positivo respecto al material del pin, y mientras mayor sea la diferencia de potencial con respecto al material del pin es mucho mejor. En este caso es imprescindible garantizar una unión total entre los dos metales a fin de evitar la penetración de la humedad y con ello la corrosión electrolítica entre ellos.

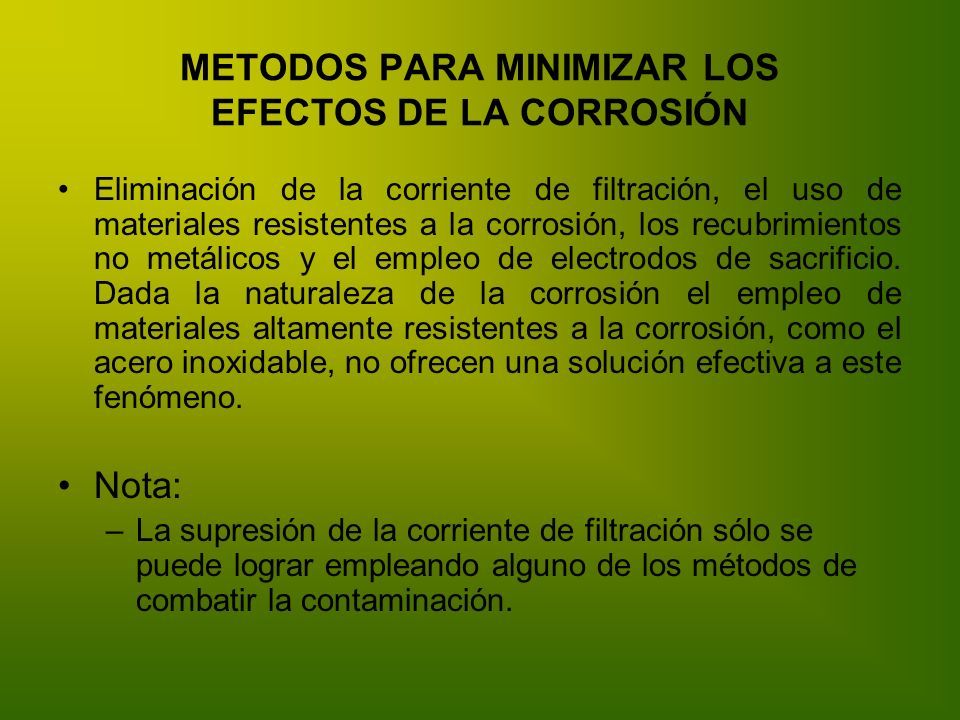

26 METODOS PARA MINIMIZAR LOS EFECTOS DE LA CORROSIÓN Eliminación de la corriente de filtración, el uso de materiales resistentes a la corrosión, los recubrimientos no metálicos y el empleo de electrodos de sacrificio. Dada la naturaleza de la corrosión el empleo de materiales altamente resistentes a la corrosión, como el acero inoxidable, no ofrecen una solución efectiva a este fenómeno. Nota: –La supresión de la corriente de filtración sólo se puede lograr empleando alguno de los métodos de combatir la contaminación.
