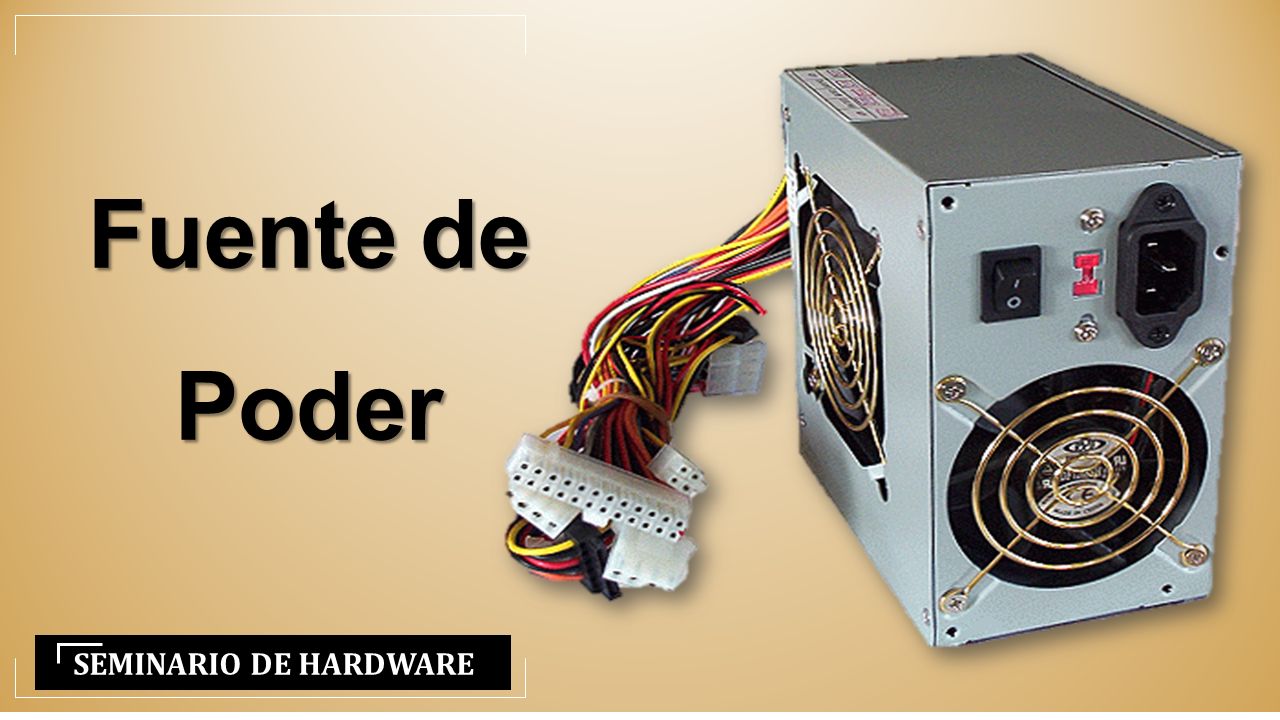

1 Fuente de Poder SEMINARIO DE HARDWARE

2 Historia La fuente de poder ha ido evolucionando discretamente, con las primeras computadoras como la ENIAC en 1947 y la MARK I en 1944 que utilizaban válvulas o tubos al vacío.

3 ¿Qué es una fuente de poder? Se trata de un dispositivo que es utilizado para proveer la energía necesaria para el funcionamiento del ordenador. El principal objetivo de la fuente de poder, es suministrar electricidad muy estable y con un voltaje que permita que un ordenador pueda funcionar sin inconvenientes.

4 Fuente De Poder AT Es un dispositivo que se acopla dentro del gabinete de la computadora y se encarga básicamente de transformar la corriente alterna de la línea eléctrica del tomacorriente de pared en corriente directa; la cuál es utilizada por los elementos electrónicos y eléctricos de la computadora con un menor voltaje.

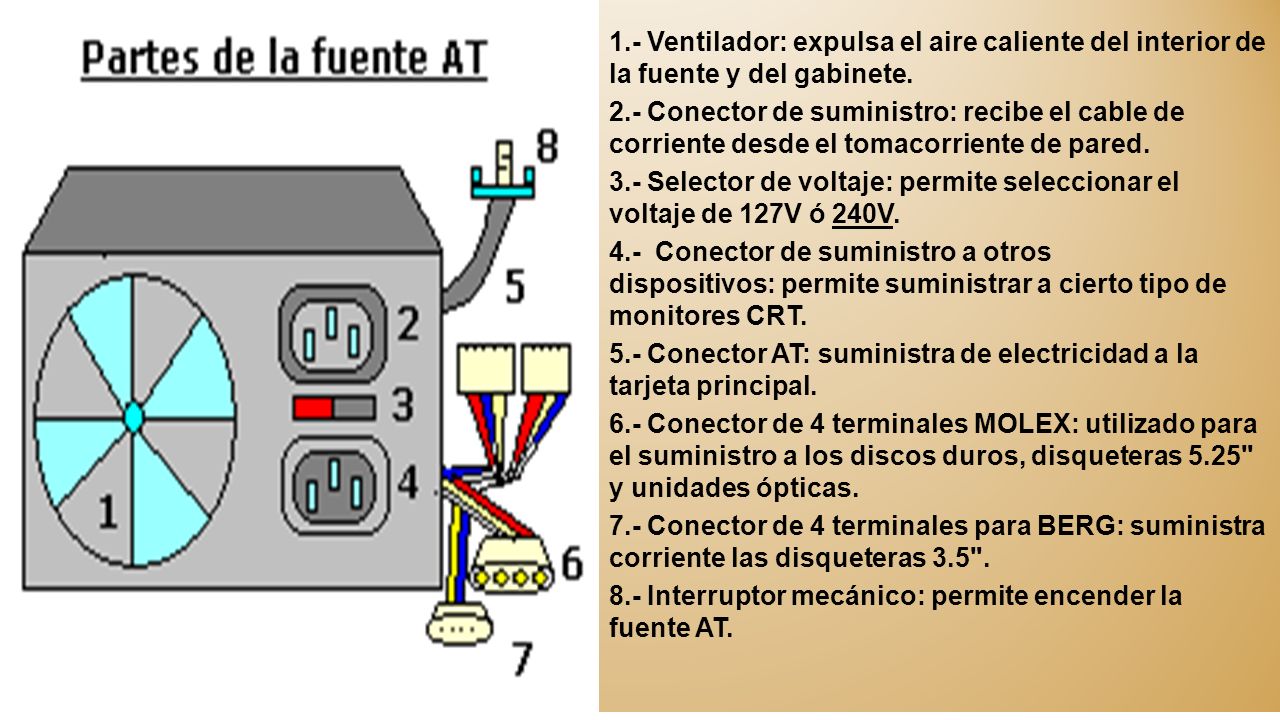

5 1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete. 2.- Conector de suministro: recibe el cable de corriente desde el tomacorriente de pared. 3.- Selector de voltaje: permite seleccionar el voltaje de 127V ó 240V. 4.- Conector de suministro a otros dispositivos: permite suministrar a cierto tipo de monitores CRT. 5.- Conector AT: suministra de electricidad a la tarjeta principal. 6.- Conector de 4 terminales MOLEX: utilizado para el suministro a los discos duros, disqueteras 5.25" y unidades ópticas. 7.- Conector de 4 terminales para BERG: suministra corriente las disqueteras 3.5". 8.- Interruptor mecánico: permite encender la fuente AT.

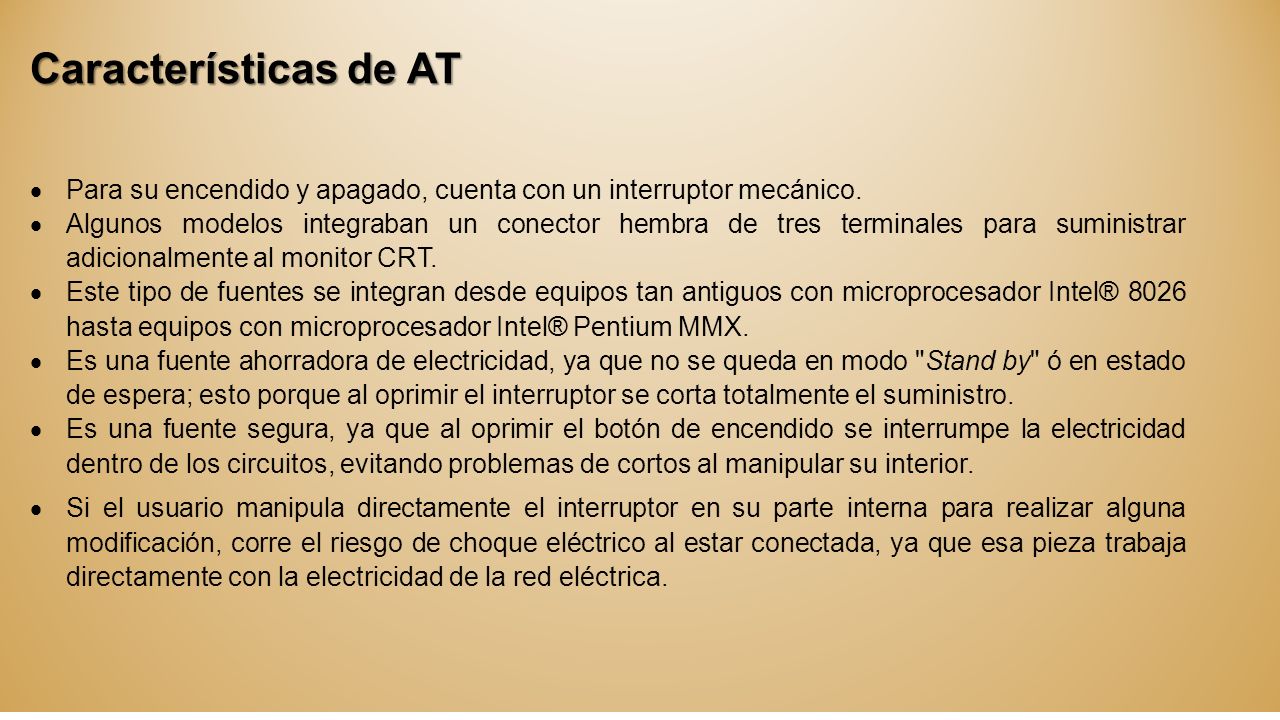

6 Características de AT  Para su encendido y apagado, cuenta con un interruptor mecánico.  Algunos modelos integraban un conector hembra de tres terminales para suministrar adicionalmente al monitor CRT.  Este tipo de fuentes se integran desde equipos tan antiguos con microprocesador Intel® 8026 hasta equipos con microprocesador Intel® Pentium MMX.  Es una fuente ahorradora de electricidad, ya que no se queda en modo "Stand by" ó en estado de espera; esto porque al oprimir el interruptor se corta totalmente el suministro.  Es una fuente segura, ya que al oprimir el botón de encendido se interrumpe la electricidad dentro de los circuitos, evitando problemas de cortos al manipular su interior.  Si el usuario manipula directamente el interruptor en su parte interna para realizar alguna modificación, corre el riesgo de choque eléctrico al estar conectada, ya que esa pieza trabaja directamente con la electricidad de la red eléctrica.

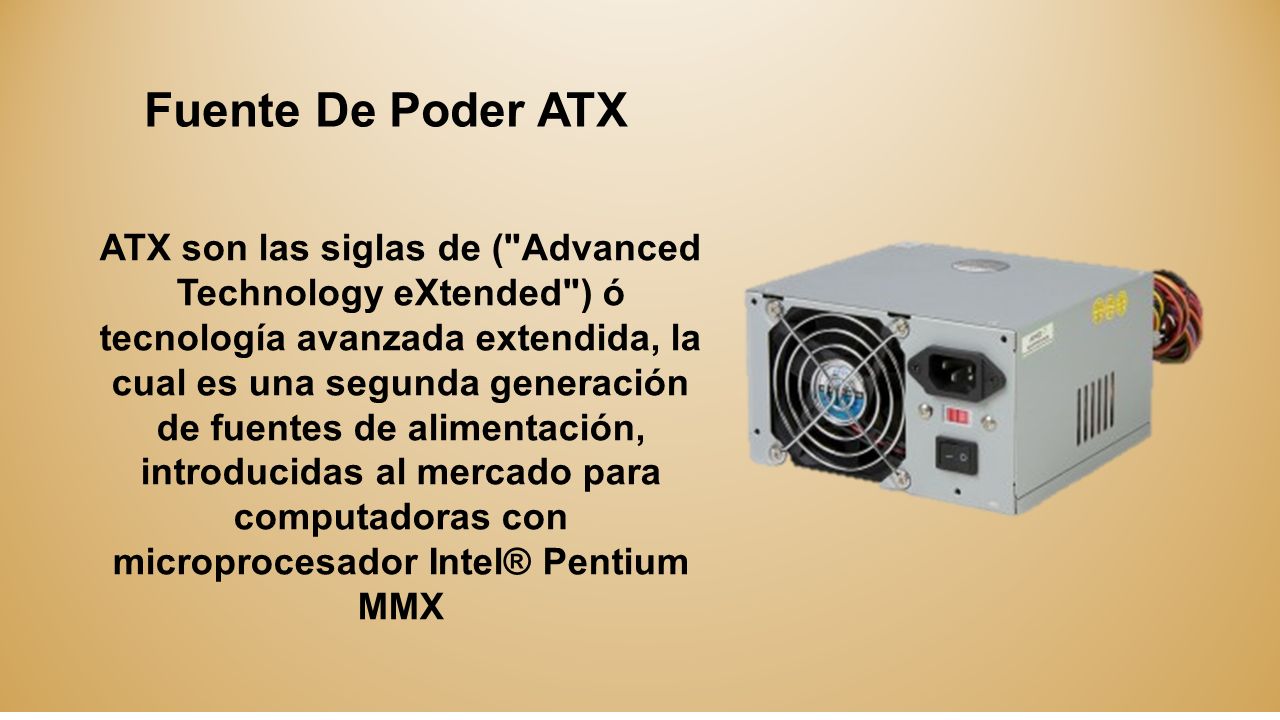

7 Fuente De Poder ATX ATX son las siglas de ("Advanced Technology eXtended") ó tecnología avanzada extendida, la cual es una segunda generación de fuentes de alimentación, introducidas al mercado para computadoras con microprocesador Intel® Pentium MMX

8 1.- Ventilador: expulsa el aire caliente del interior de la fuente y del gabinete, para mantener ventilados los circuitos. 2.- Pulsador: permite encender y apagar la fuente. 3.- Conector de alimentación: recibe el cable de corriente desde el enchufe de pared. 4.- Selector de voltaje: permite seleccionar el voltaje de 127V o 240V. 5.- Conector SATA: utilizado para suministrar a los discos duros SATA, unidades SSD y las unidades ópticas SATA. 6.- Conector de 4 terminales: utilizado para suministrar de manera directa al microprocesador. 7.- Conector ATX: suministra de electricidad a la tarjeta principal. 8.- Conector de 4 terminales MOLEX: utilizado para suministrar los discos duros tipo IDE y las unidades ópticas de 5.25". 9.- Conector de 4 terminales BERG: alimenta las disqueteras 3.5".

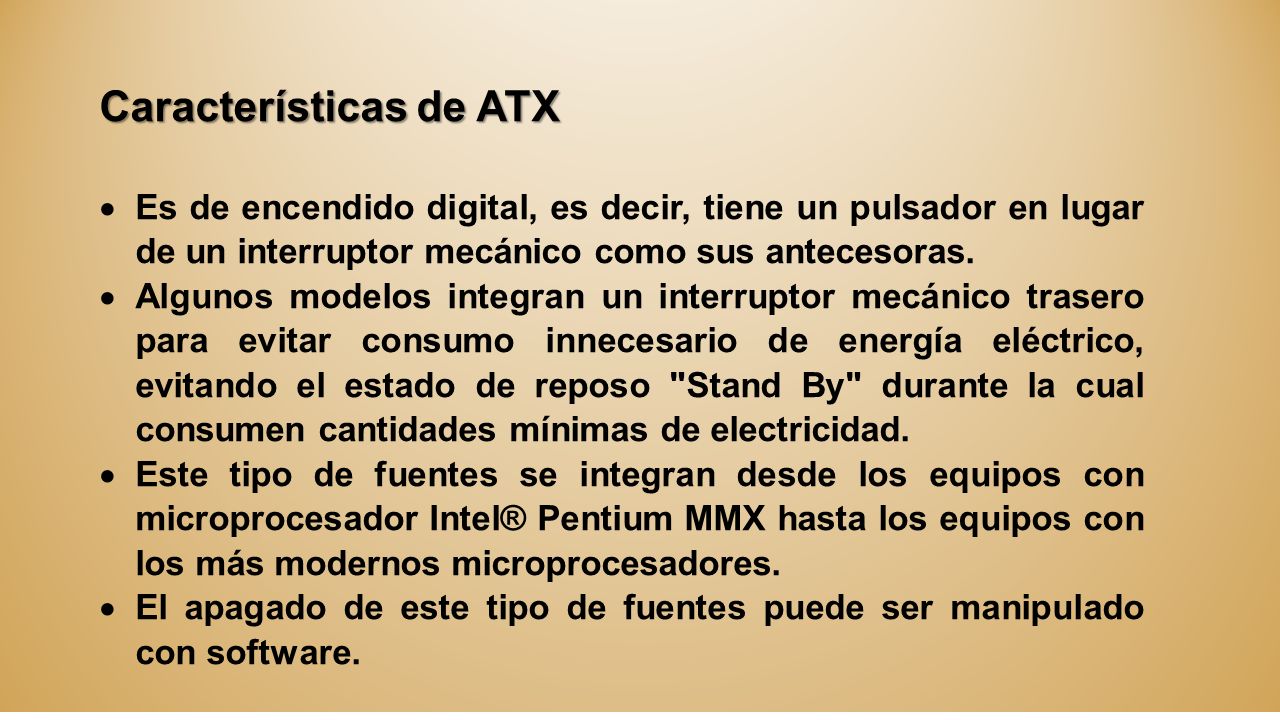

9 Características de ATX  Es de encendido digital, es decir, tiene un pulsador en lugar de un interruptor mecánico como sus antecesoras.  Algunos modelos integran un interruptor mecánico trasero para evitar consumo innecesario de energía eléctrico, evitando el estado de reposo "Stand By" durante la cual consumen cantidades mínimas de electricidad.  Este tipo de fuentes se integran desde los equipos con microprocesador Intel® Pentium MMX hasta los equipos con los más modernos microprocesadores.  El apagado de este tipo de fuentes puede ser manipulado con software.

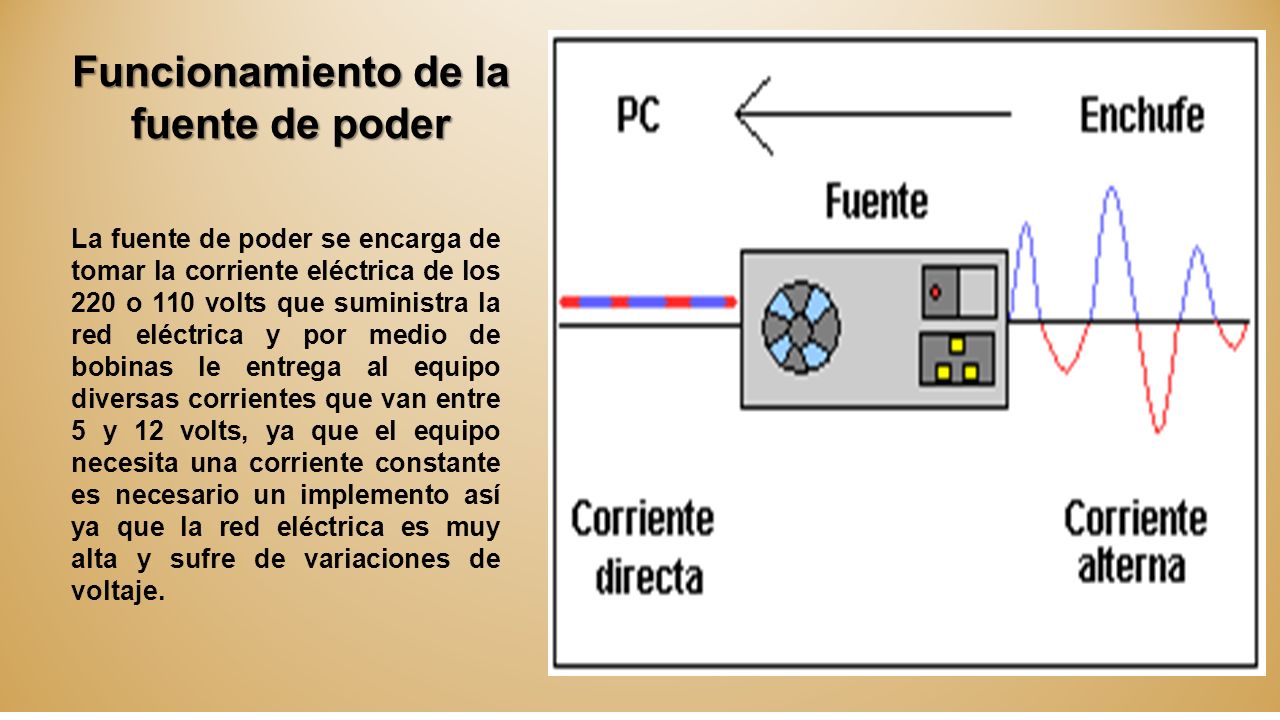

10 Funcionamiento de la fuente de poder La fuente de poder se encarga de tomar la corriente eléctrica de los 220 o 110 volts que suministra la red eléctrica y por medio de bobinas le entrega al equipo diversas corrientes que van entre 5 y 12 volts, ya que el equipo necesita una corriente constante es necesario un implemento así ya que la red eléctrica es muy alta y sufre de variaciones de voltaje.

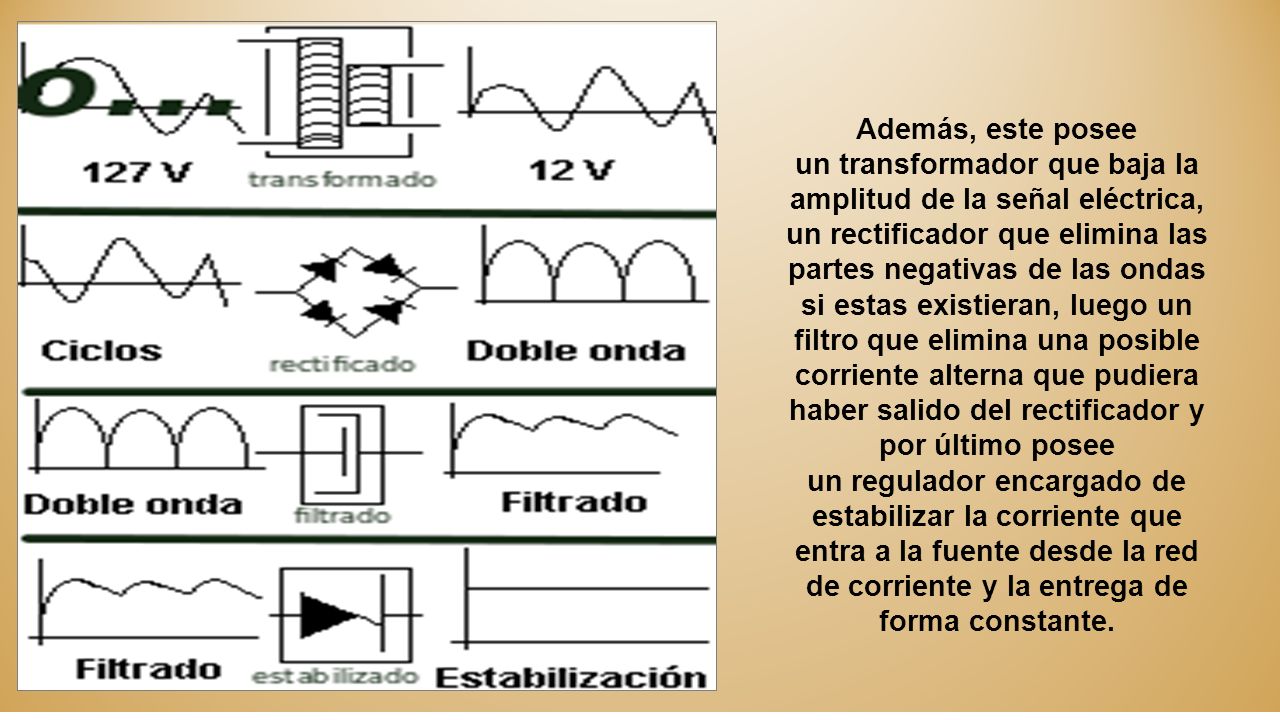

11 Además, este posee un transformador que baja la amplitud de la señal eléctrica, un rectificador que elimina las partes negativas de las ondas si estas existieran, luego un filtro que elimina una posible corriente alterna que pudiera haber salido del rectificador y por último posee un regulador encargado de estabilizar la corriente que entra a la fuente desde la red de corriente y la entrega de forma constante.

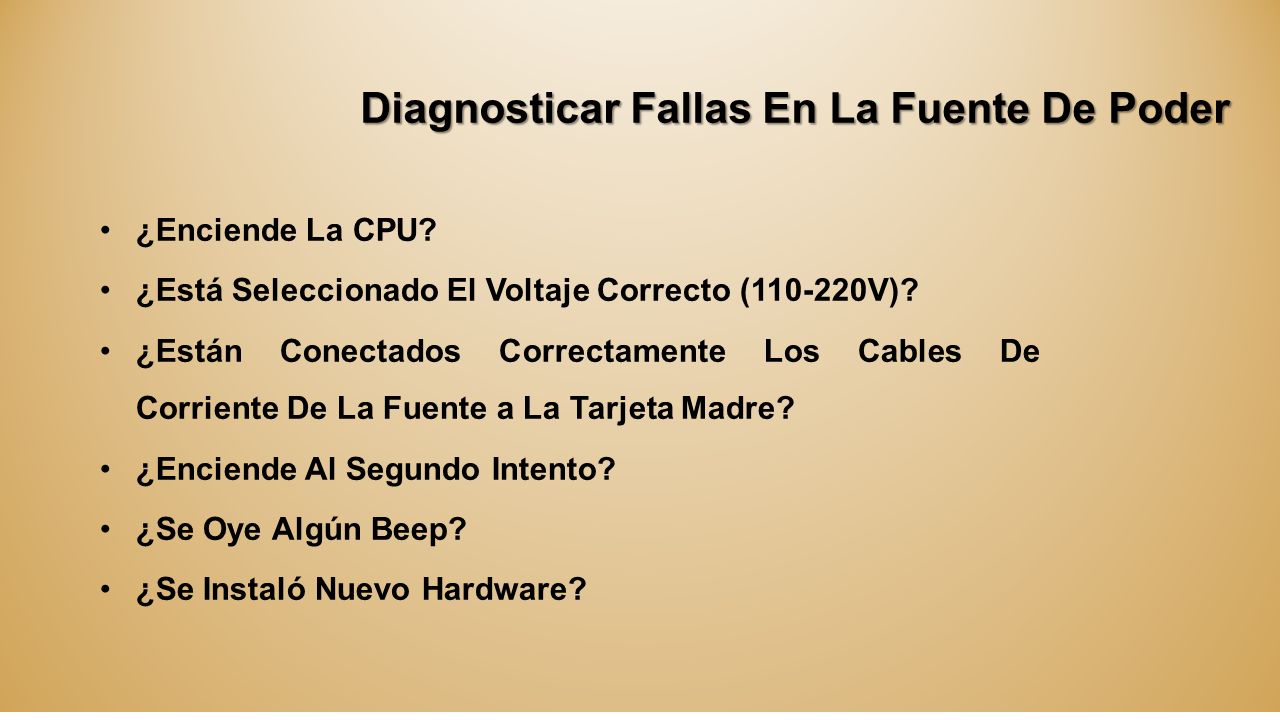

12 Diagnosticar Fallas En La Fuente De Poder ¿Enciende La CPU? ¿Está Seleccionado El Voltaje Correcto (110-220V)? ¿Están Conectados Correctamente Los Cables De Corriente De La Fuente a La Tarjeta Madre? ¿Enciende Al Segundo Intento? ¿Se Oye Algún Beep? ¿Se Instaló Nuevo Hardware?
