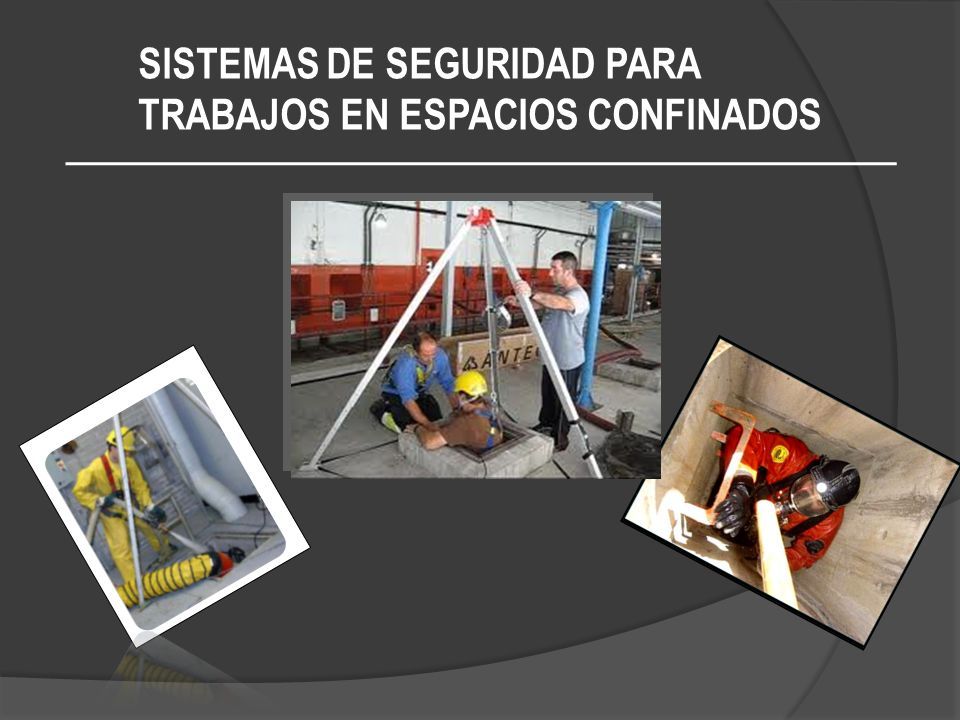

1 SISTEMAS DE SEGURIDAD PARA TRABAJOS EN ESPACIOS CONFINADOS

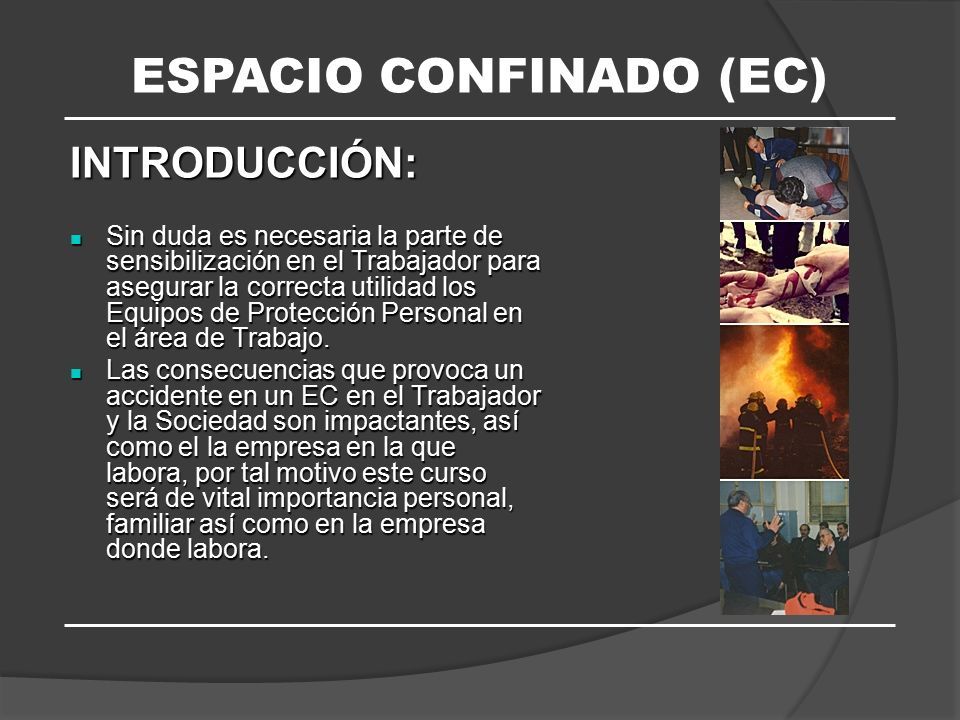

2 ESPACIO CONFINADO (EC) INTRODUCCIÓN: Sin duda es necesaria la parte de sensibilización en el Trabajador para asegurar la correcta utilidad los Equipos de Protección Personal en el área de Trabajo. Sin duda es necesaria la parte de sensibilización en el Trabajador para asegurar la correcta utilidad los Equipos de Protección Personal en el área de Trabajo. Las consecuencias que provoca un accidente en un EC en el Trabajador y la Sociedad son impactantes, así como el la empresa en la que labora, por tal motivo este curso será de vital importancia personal, familiar así como en la empresa donde labora. Las consecuencias que provoca un accidente en un EC en el Trabajador y la Sociedad son impactantes, así como el la empresa en la que labora, por tal motivo este curso será de vital importancia personal, familiar así como en la empresa donde labora.

3 1. ¿QUE ES UN “ESPACIO CONFINADO”? (EC) Espacio semicerrado cuyo punto de acceso y/o salida es el mismo que presenta dificultad para entrar y salir. No son considerados como lugares en los que deba haber personas continuamente, ya que se pueden presentar condiciones potencialmente riesgosas, ejemplos de espacios confinados los encontramos en tanques, calderas, recipientes a presión, cisternas, etc.

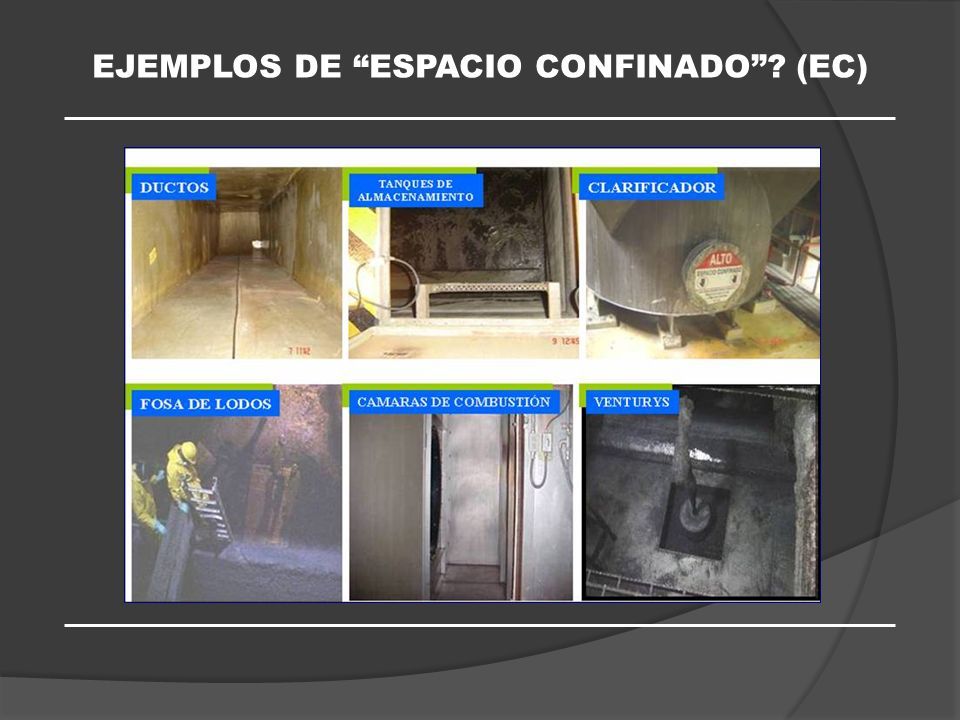

4 EJEMPLOS DE “ESPACIO CONFINADO”? (EC)

5

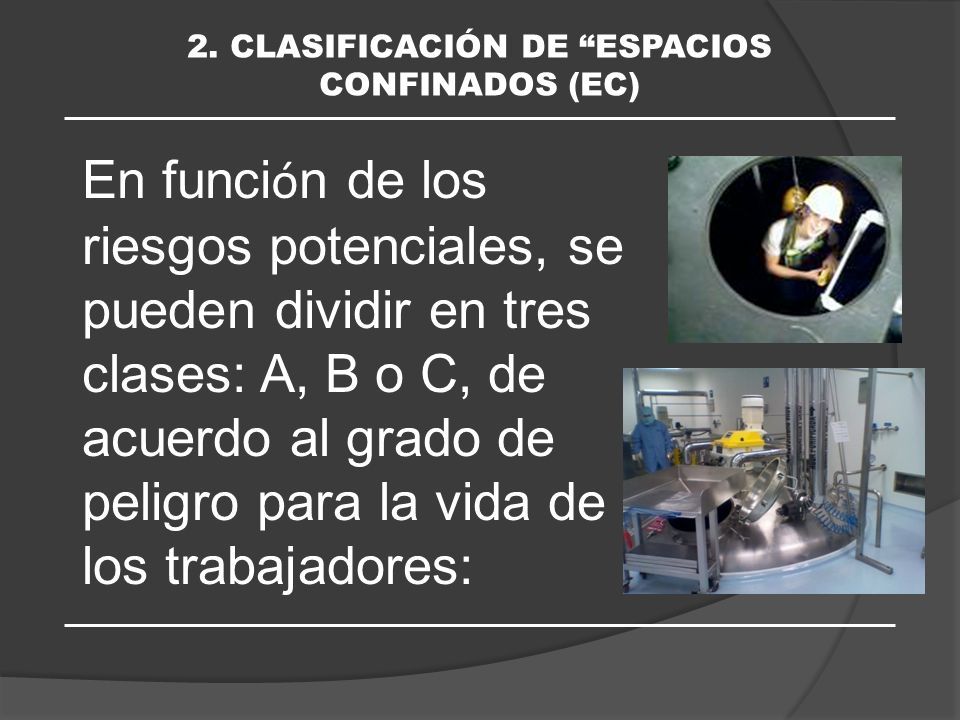

6 En funci ó n de los riesgos potenciales, se pueden dividir en tres clases: A, B o C, de acuerdo al grado de peligro para la vida de los trabajadores: 2. CLASIFICACIÓN DE “ESPACIOS CONFINADOS (EC)

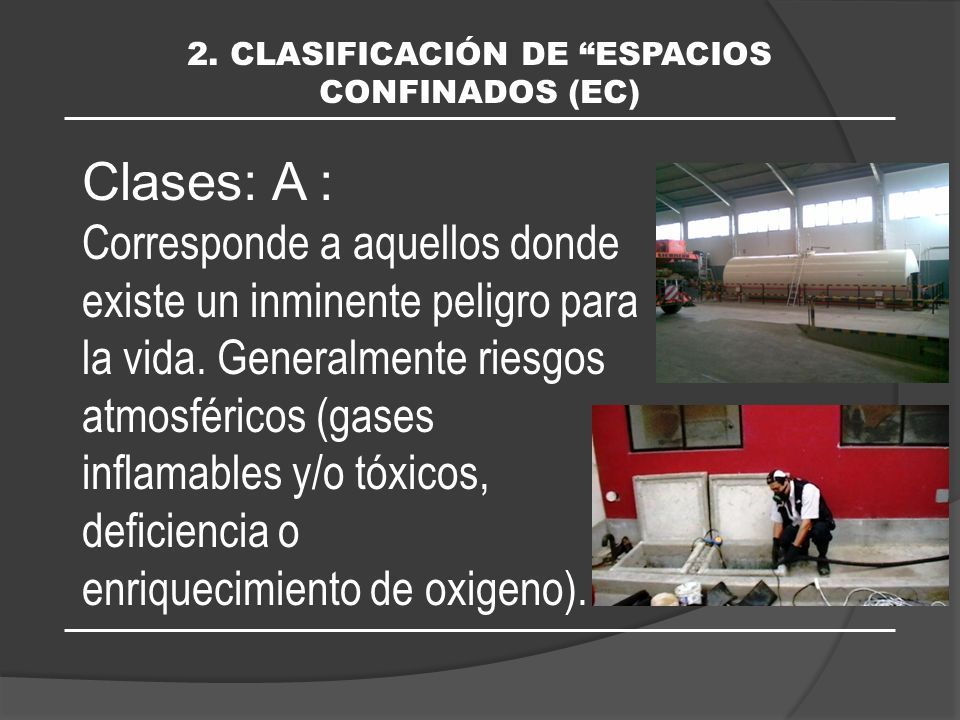

7 Clases: A : Corresponde a aquellos donde existe un inminente peligro para la vida. Generalmente riesgos atmosféricos (gases inflamables y/o tóxicos, deficiencia o enriquecimiento de oxigeno). 2. CLASIFICACIÓN DE “ESPACIOS CONFINADOS (EC)

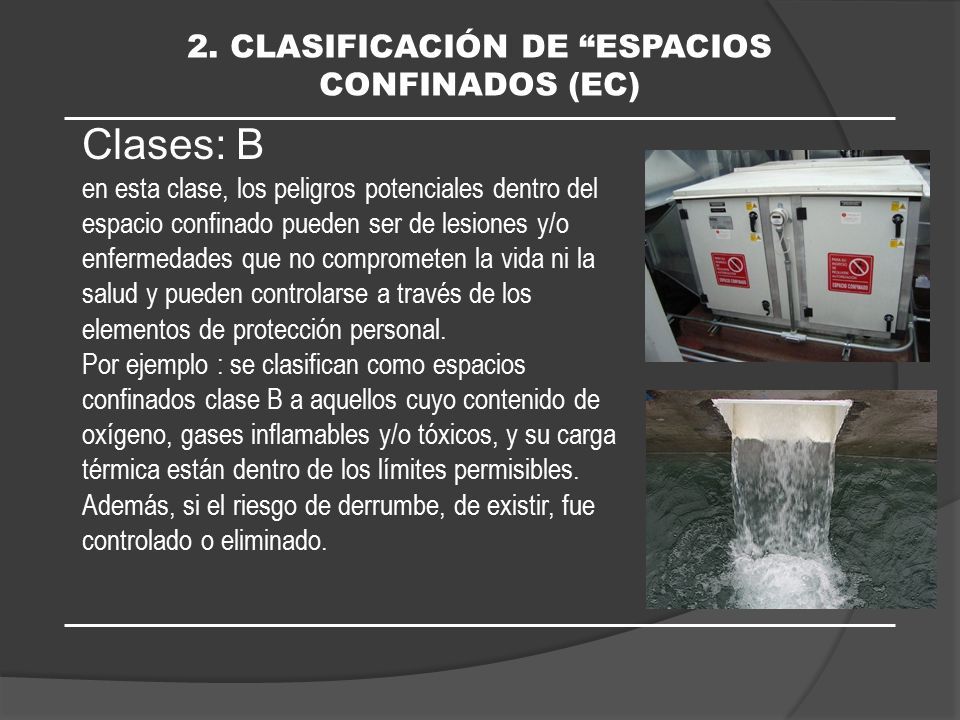

8 Clases: B en esta clase, los peligros potenciales dentro del espacio confinado pueden ser de lesiones y/o enfermedades que no comprometen la vida ni la salud y pueden controlarse a través de los elementos de protección personal. Por ejemplo : se clasifican como espacios confinados clase B a aquellos cuyo contenido de oxígeno, gases inflamables y/o tóxicos, y su carga térmica están dentro de los límites permisibles. Además, si el riesgo de derrumbe, de existir, fue controlado o eliminado. 2. CLASIFICACIÓN DE “ESPACIOS CONFINADOS (EC)

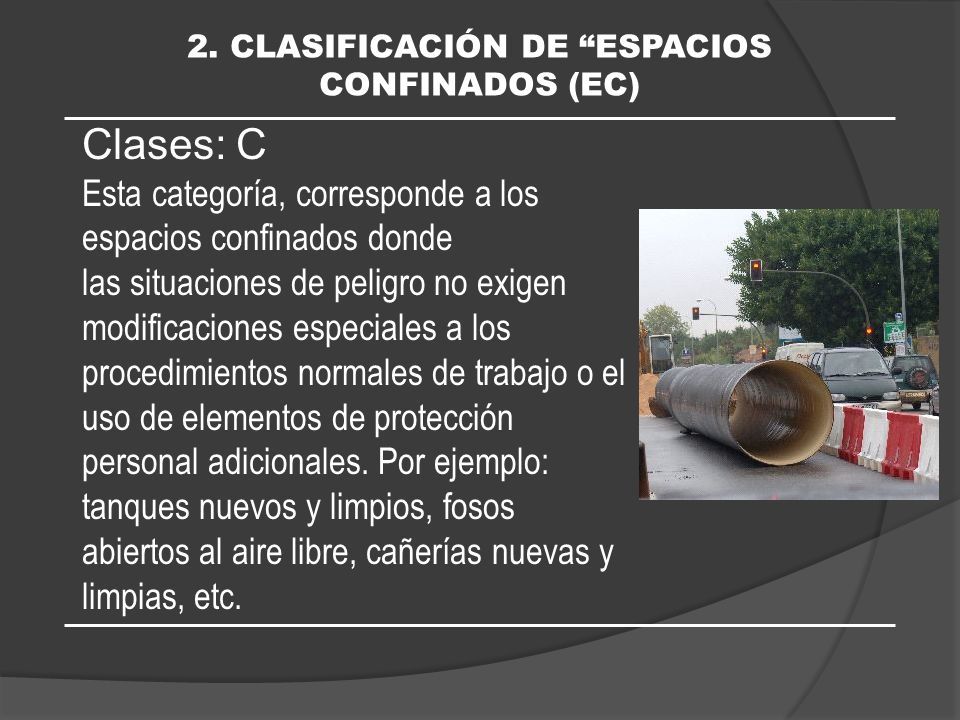

9 Clases: C Esta categoría, corresponde a los espacios confinados donde las situaciones de peligro no exigen modificaciones especiales a los procedimientos normales de trabajo o el uso de elementos de protección personal adicionales. Por ejemplo: tanques nuevos y limpios, fosos abiertos al aire libre, cañerías nuevas y limpias, etc. 2. CLASIFICACIÓN DE “ESPACIOS CONFINADOS (EC)

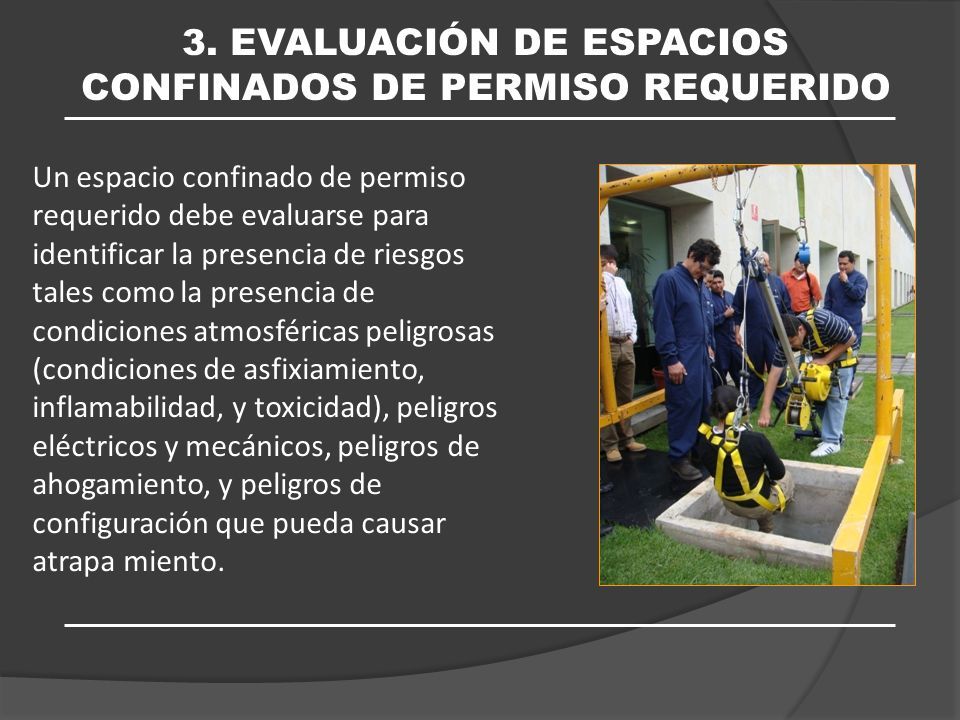

10 3. EVALUACIÓN DE ESPACIOS CONFINADOS DE PERMISO REQUERIDO Un espacio confinado de permiso requerido debe evaluarse para identificar la presencia de riesgos tales como la presencia de condiciones atmosféricas peligrosas (condiciones de asfixiamiento, inflamabilidad, y toxicidad), peligros eléctricos y mecánicos, peligros de ahogamiento, y peligros de configuración que pueda causar atrapa miento.

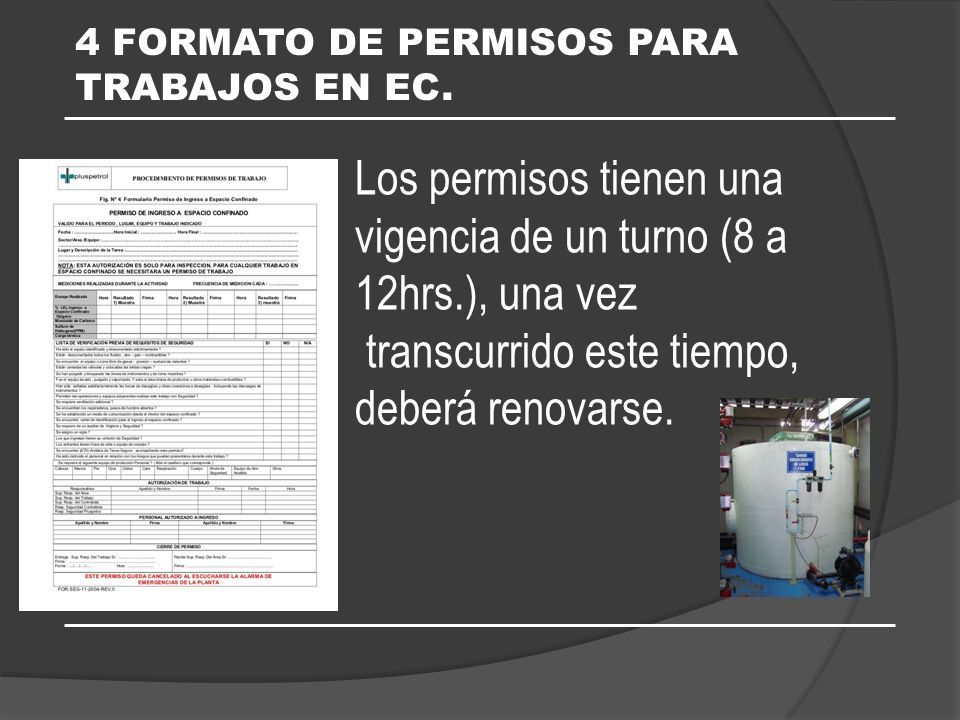

11 Los permisos tienen una vigencia de un turno (8 a 12hrs.), una vez transcurrido este tiempo, deberá renovarse. 4 FORMATO DE PERMISOS PARA TRABAJOS EN EC.

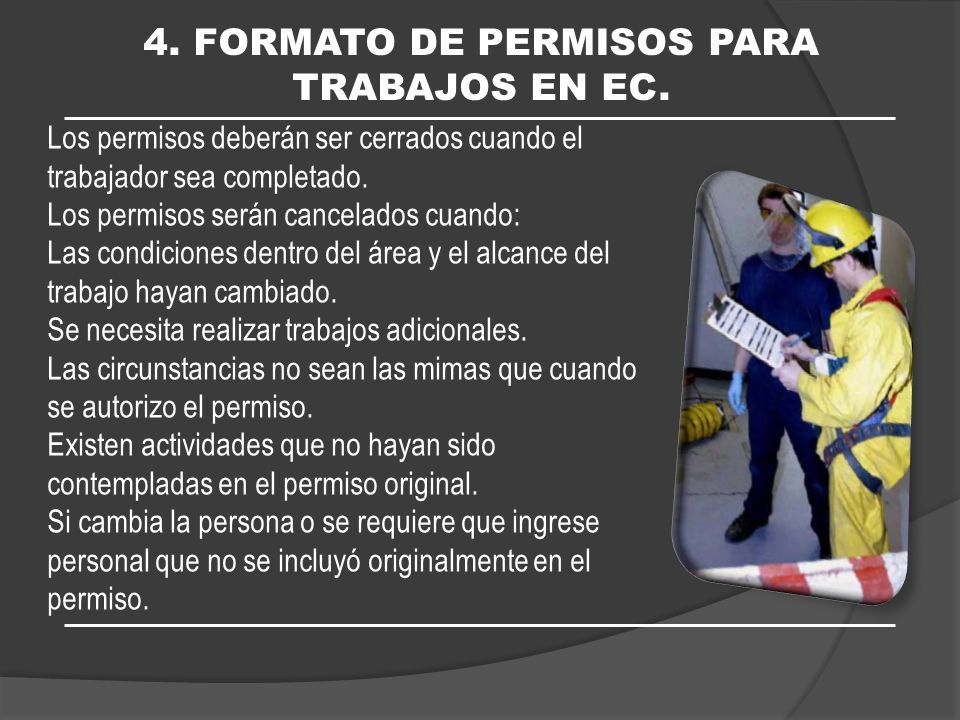

12 4. FORMATO DE PERMISOS PARA TRABAJOS EN EC. Los permisos deberán ser cerrados cuando el trabajador sea completado. Los permisos serán cancelados cuando: Las condiciones dentro del área y el alcance del trabajo hayan cambiado. Se necesita realizar trabajos adicionales. Las circunstancias no sean las mimas que cuando se autorizo el permiso. Existen actividades que no hayan sido contempladas en el permiso original. Si cambia la persona o se requiere que ingrese personal que no se incluyó originalmente en el permiso.

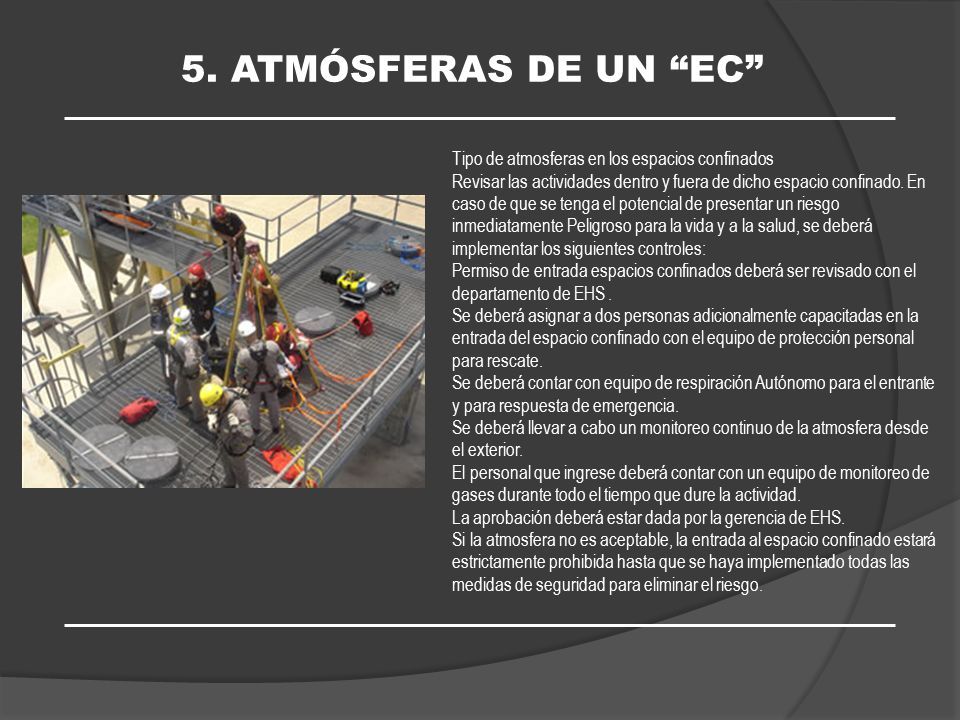

13 5. ATMÓSFERAS DE UN “EC” Tipo de atmosferas en los espacios confinados Revisar las actividades dentro y fuera de dicho espacio confinado. En caso de que se tenga el potencial de presentar un riesgo inmediatamente Peligroso para la vida y a la salud, se deberá implementar los siguientes controles: Permiso de entrada espacios confinados deberá ser revisado con el departamento de EHS. Se deberá asignar a dos personas adicionalmente capacitadas en la entrada del espacio confinado con el equipo de protección personal para rescate. Se deberá contar con equipo de respiración Autónomo para el entrante y para respuesta de emergencia. Se deberá llevar a cabo un monitoreo continuo de la atmosfera desde el exterior. El personal que ingrese deberá contar con un equipo de monitoreo de gases durante todo el tiempo que dure la actividad. La aprobación deberá estar dada por la gerencia de EHS. Si la atmosfera no es aceptable, la entrada al espacio confinado estará estrictamente prohibida hasta que se haya implementado todas las medidas de seguridad para eliminar el riesgo.

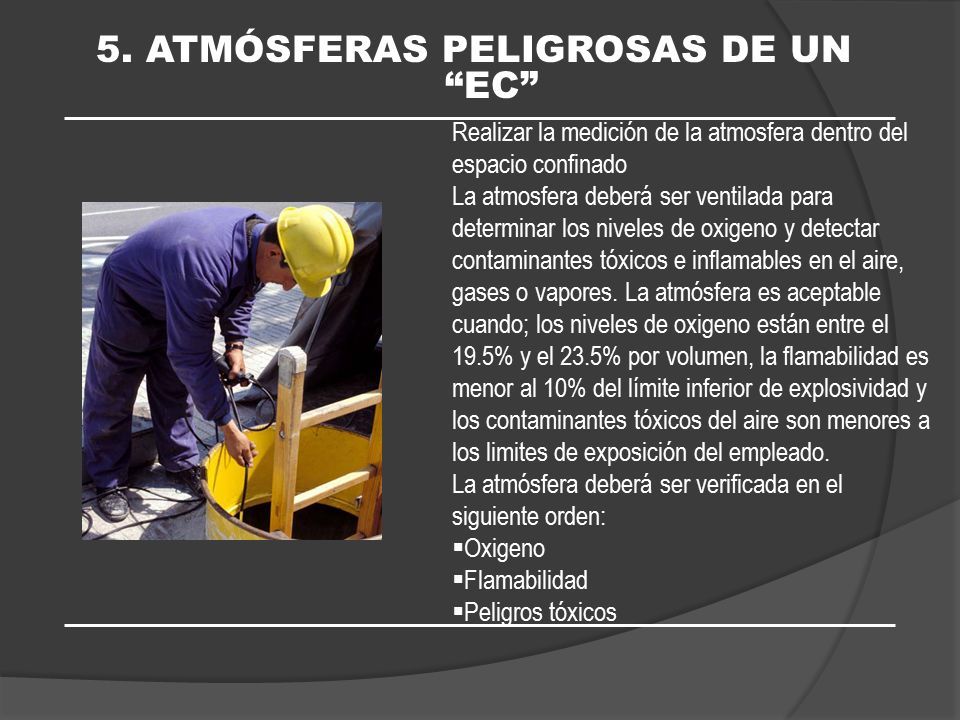

14 5. ATMÓSFERAS PELIGROSAS DE UN “EC” Realizar la medición de la atmosfera dentro del espacio confinado La atmosfera deberá ser ventilada para determinar los niveles de oxigeno y detectar contaminantes tóxicos e inflamables en el aire, gases o vapores. La atmósfera es aceptable cuando; los niveles de oxigeno están entre el 19.5% y el 23.5% por volumen, la flamabilidad es menor al 10% del límite inferior de explosividad y los contaminantes tóxicos del aire son menores a los limites de exposición del empleado. La atmósfera deberá ser verificada en el siguiente orden:  Oxigeno  Flamabilidad  Peligros tóxicos

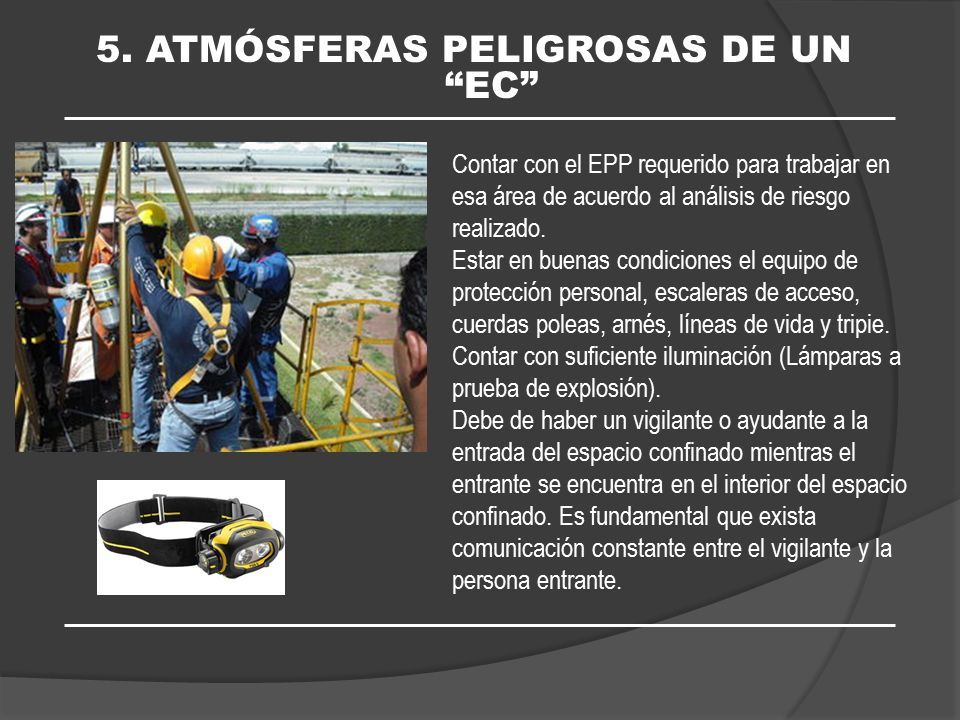

15 Contar con el EPP requerido para trabajar en esa área de acuerdo al análisis de riesgo realizado. Estar en buenas condiciones el equipo de protección personal, escaleras de acceso, cuerdas poleas, arnés, líneas de vida y tripie. Contar con suficiente iluminación (Lámparas a prueba de explosión). Debe de haber un vigilante o ayudante a la entrada del espacio confinado mientras el entrante se encuentra en el interior del espacio confinado. Es fundamental que exista comunicación constante entre el vigilante y la persona entrante. 5. ATMÓSFERAS PELIGROSAS DE UN “EC”

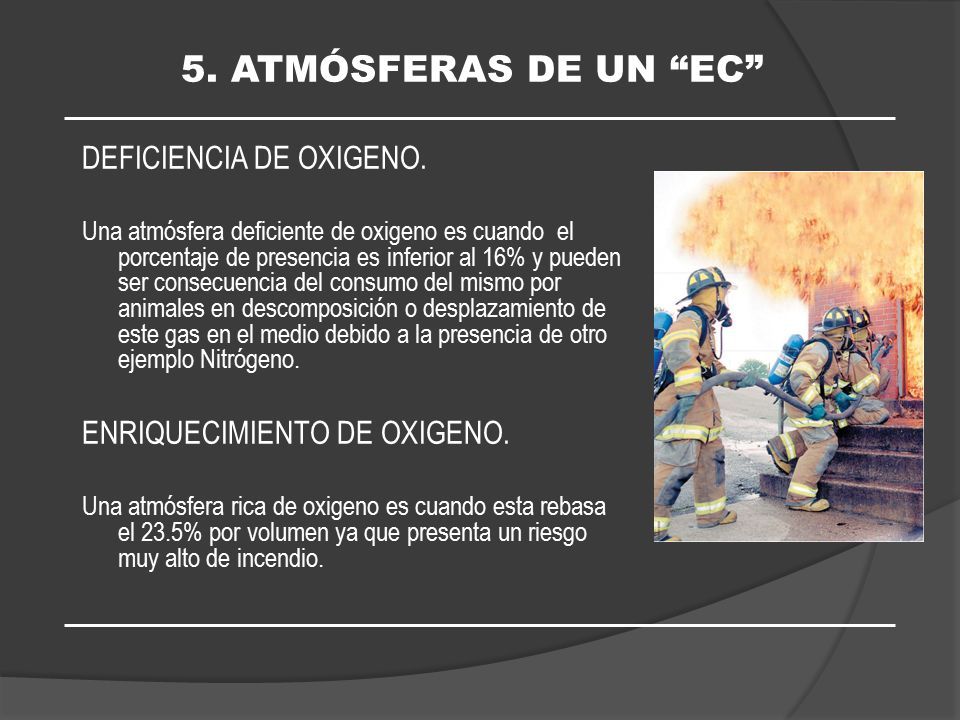

16 DEFICIENCIA DE OXIGENO. Una atmósfera deficiente de oxigeno es cuando el porcentaje de presencia es inferior al 16% y pueden ser consecuencia del consumo del mismo por animales en descomposición o desplazamiento de este gas en el medio debido a la presencia de otro ejemplo Nitrógeno. ENRIQUECIMIENTO DE OXIGENO. Una atmósfera rica de oxigeno es cuando esta rebasa el 23.5% por volumen ya que presenta un riesgo muy alto de incendio. 5. ATMÓSFERAS DE UN “EC”

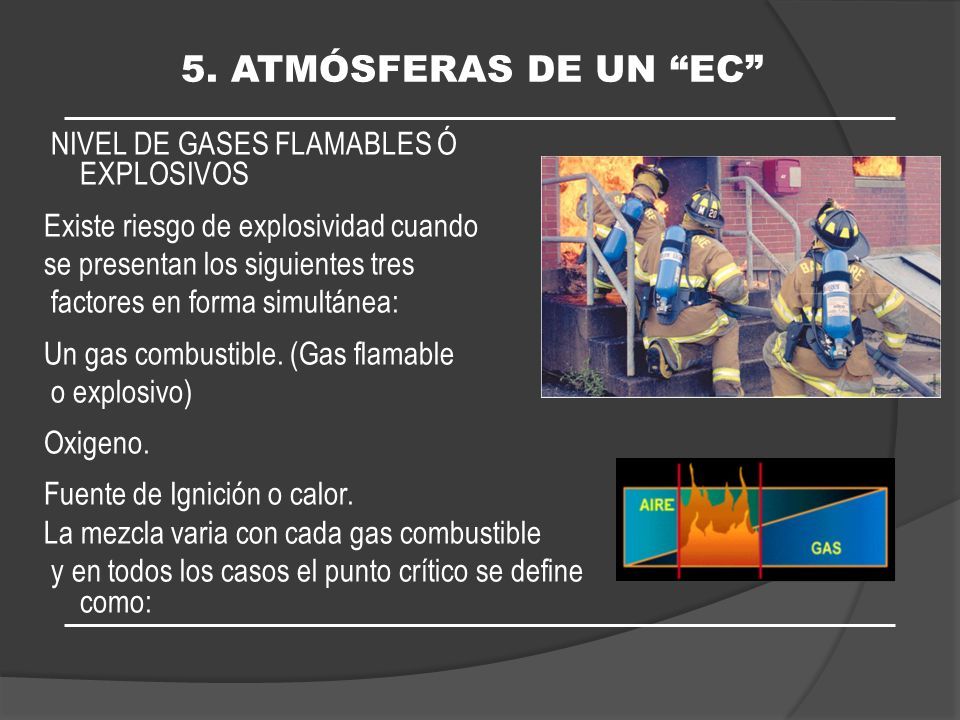

17 NIVEL DE GASES FLAMABLES Ó EXPLOSIVOS Existe riesgo de explosividad cuando se presentan los siguientes tres factores en forma simultánea: Un gas combustible. (Gas flamable o explosivo) Oxigeno. Fuente de Ignición o calor. La mezcla varia con cada gas combustible y en todos los casos el punto crítico se define como: 5. ATMÓSFERAS DE UN “EC”

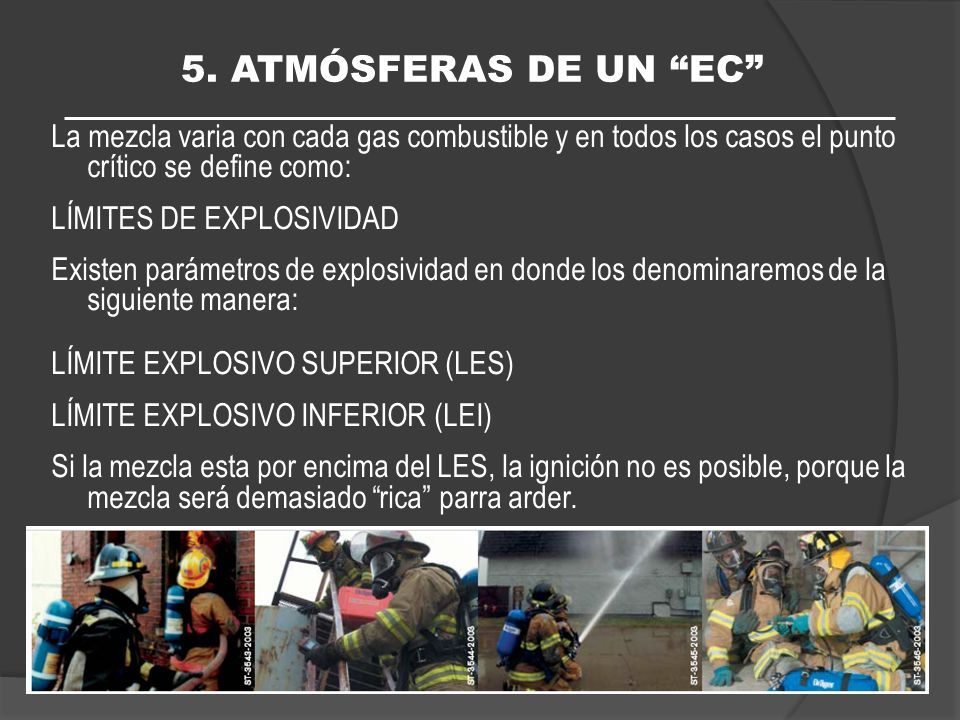

18 La mezcla varia con cada gas combustible y en todos los casos el punto crítico se define como: LÍMITES DE EXPLOSIVIDAD Existen parámetros de explosividad en donde los denominaremos de la siguiente manera: LÍMITE EXPLOSIVO SUPERIOR (LES) LÍMITE EXPLOSIVO INFERIOR (LEI) Si la mezcla esta por encima del LES, la ignición no es posible, porque la mezcla será demasiado “rica” parra arder. 5. ATMÓSFERAS DE UN “EC”

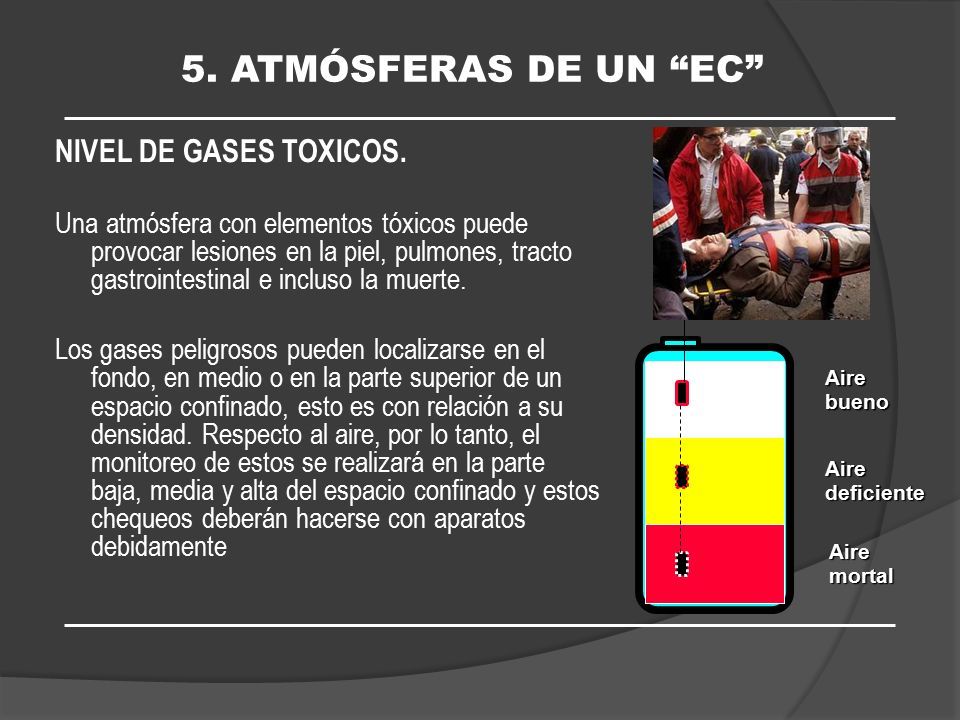

19 NIVEL DE GASES TOXICOS. Una atmósfera con elementos tóxicos puede provocar lesiones en la piel, pulmones, tracto gastrointestinal e incluso la muerte. Los gases peligrosos pueden localizarse en el fondo, en medio o en la parte superior de un espacio confinado, esto es con relación a su densidad. Respecto al aire, por lo tanto, el monitoreo de estos se realizará en la parte baja, media y alta del espacio confinado y estos chequeos deberán hacerse con aparatos debidamente 5. ATMÓSFERAS DE UN “EC” Aire bueno Aire deficiente Aire mortal

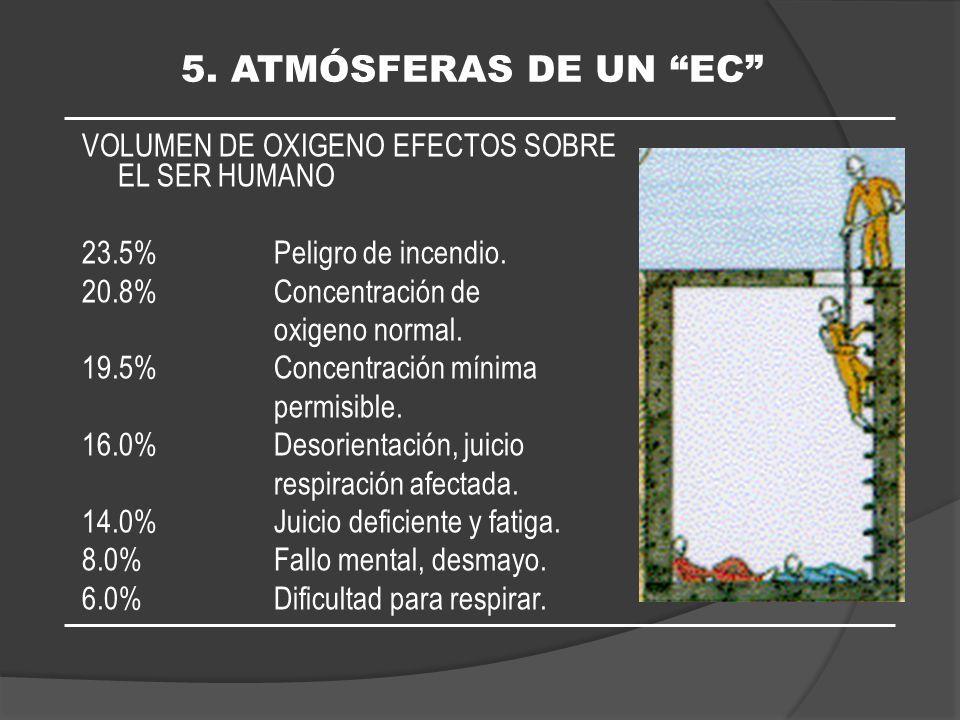

20 5. ATMÓSFERAS DE UN “EC” VOLUMEN DE OXIGENO EFECTOS SOBRE EL SER HUMANO 23.5%Peligro de incendio. 20.8%Concentración de oxigeno normal. 19.5%Concentración mínima permisible. 16.0%Desorientación, juicio respiración afectada. 14.0%Juicio deficiente y fatiga. 8.0%Fallo mental, desmayo. 6.0%Dificultad para respirar.

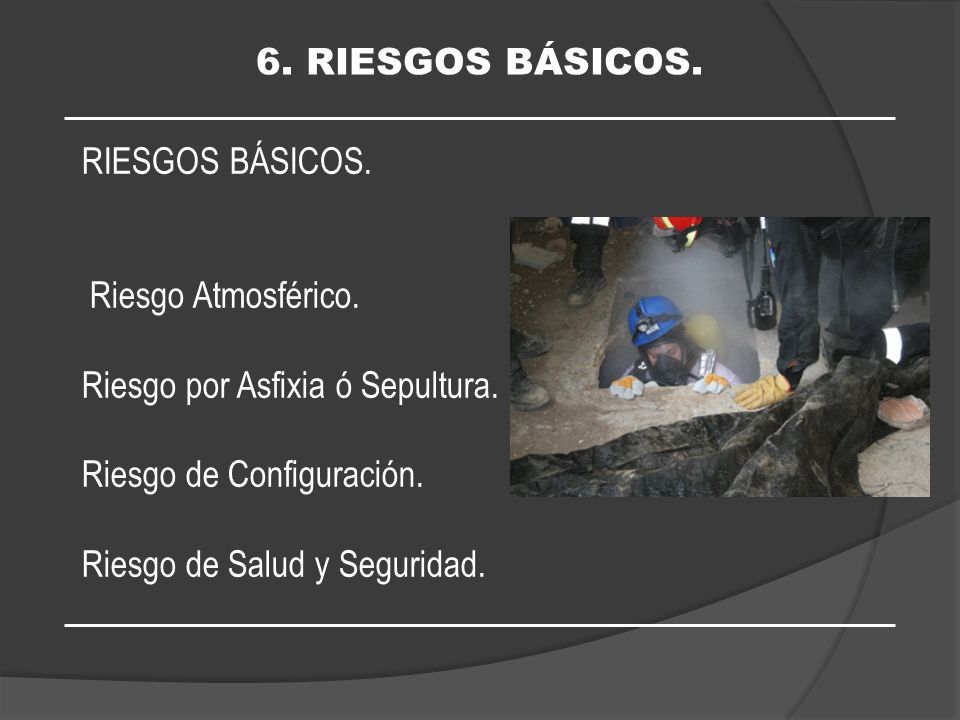

21 RIESGOS BÁSICOS. Riesgo Atmosférico. Riesgo por Asfixia ó Sepultura. Riesgo de Configuración. Riesgo de Salud y Seguridad. 6. RIESGOS BÁSICOS.

22 RIESGO ATMOSFÉRICO. El riesgo atmosférico se refiere a la peligrosidad de algunos gases específicos, analicemos solo unos de ellos. EJEMPLOS: ACIDO SULFIDRICO (H2S). MONÓXIDO DE CARBONO (CO) BIÓXIDO DE AZUFRE (SO2) AMONIACO (NH3) HIDROCARBUROS AROMÁTICOS 6. RIESGOS BÁSICOS.

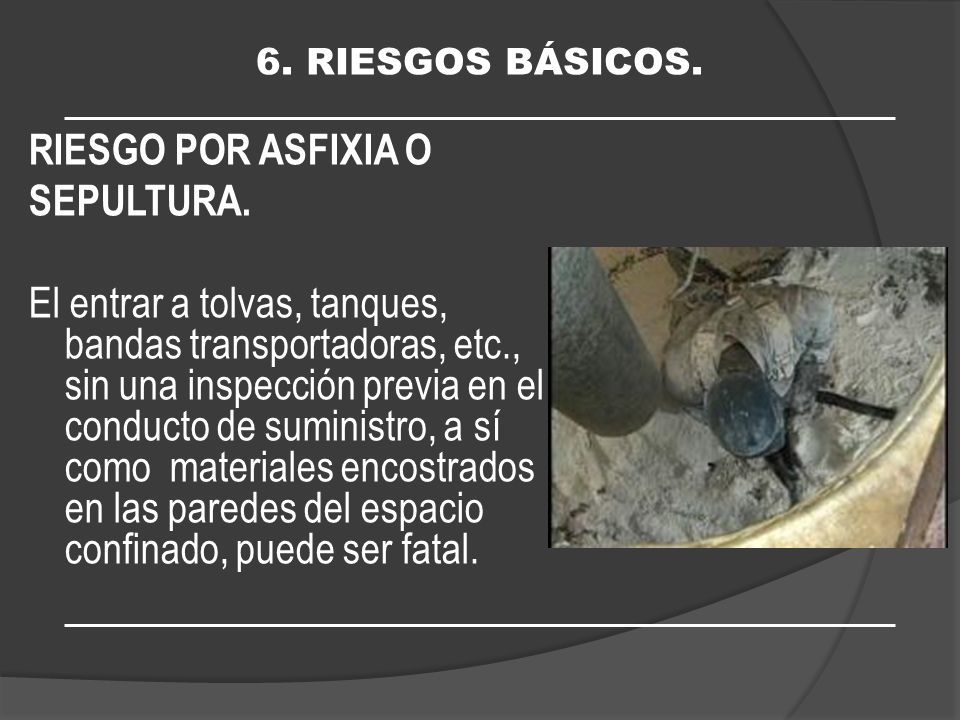

23 RIESGO POR ASFIXIA O SEPULTURA. El entrar a tolvas, tanques, bandas transportadoras, etc., sin una inspección previa en el conducto de suministro, a sí como materiales encostrados en las paredes del espacio confinado, puede ser fatal.

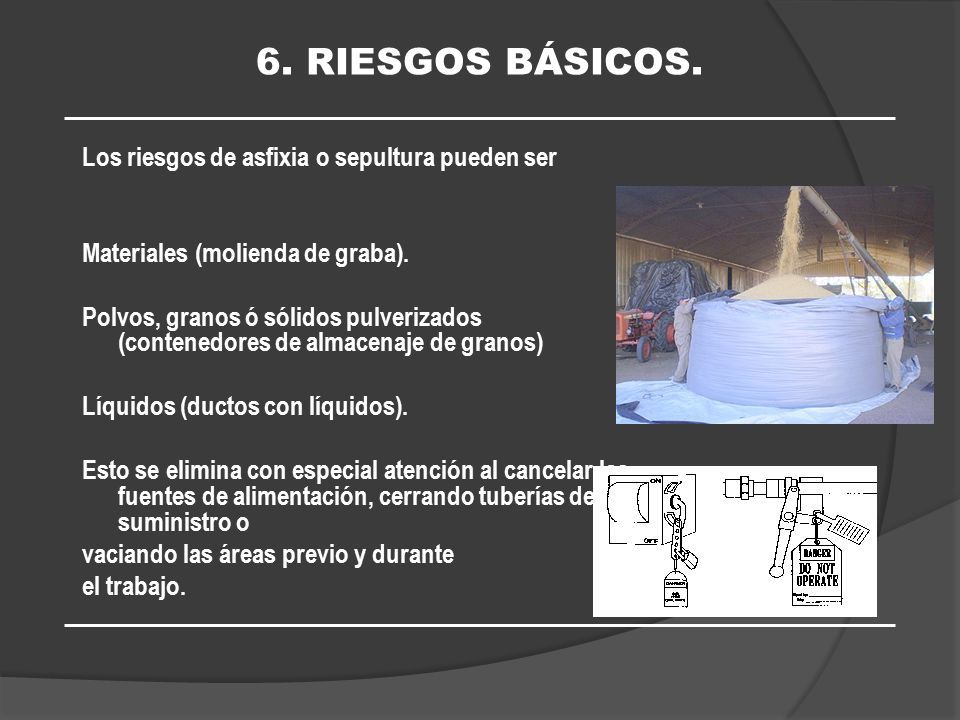

24 6. RIESGOS BÁSICOS. Los riesgos de asfixia o sepultura pueden ser Materiales (molienda de graba). Polvos, granos ó sólidos pulverizados (contenedores de almacenaje de granos) Líquidos (ductos con líquidos). Esto se elimina con especial atención al cancelar las fuentes de alimentación, cerrando tuberías de suministro o vaciando las áreas previo y durante el trabajo.

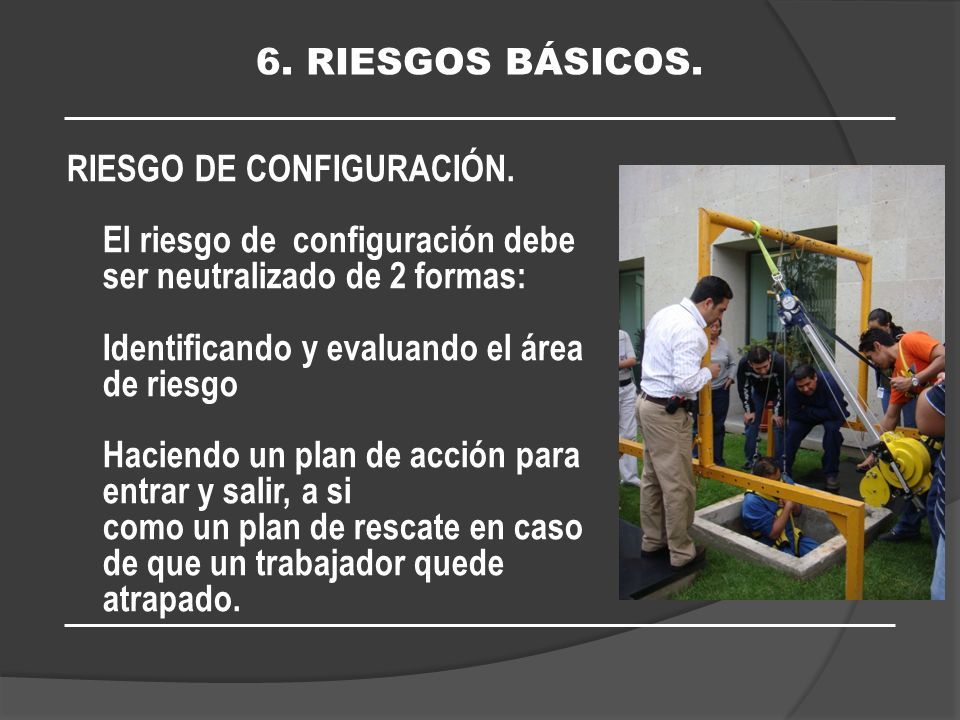

25 6. RIESGOS BÁSICOS. RIESGO DE CONFIGURACIÓN. El riesgo de configuración debe ser neutralizado de 2 formas: Identificando y evaluando el área de riesgo Haciendo un plan de acción para entrar y salir, a si como un plan de rescate en caso de que un trabajador quede atrapado.

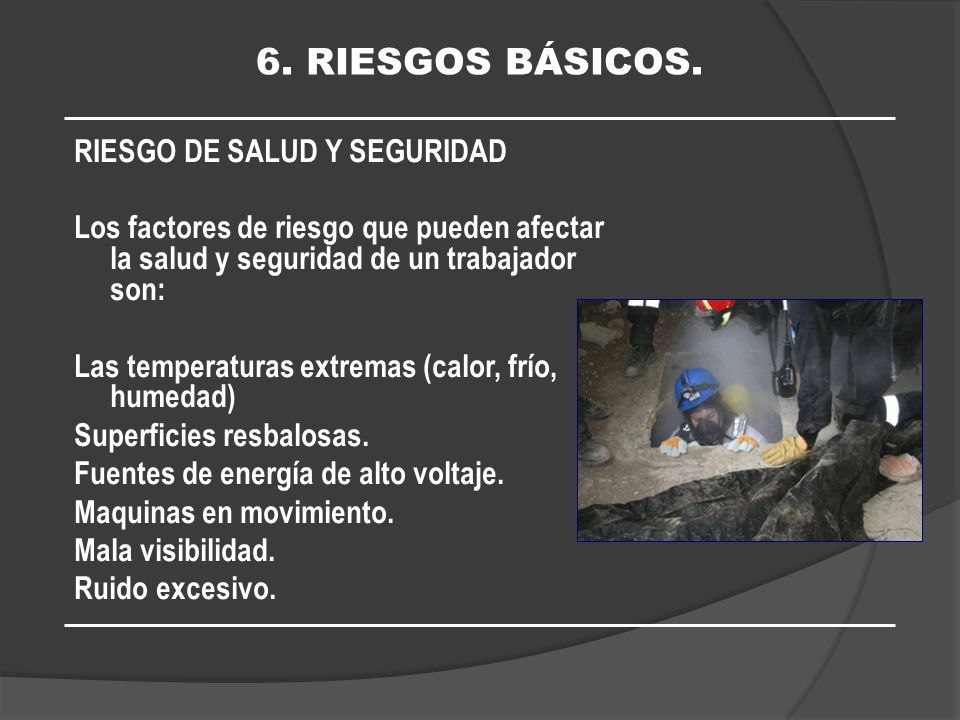

26 RIESGO DE SALUD Y SEGURIDAD Los factores de riesgo que pueden afectar la salud y seguridad de un trabajador son: Las temperaturas extremas (calor, frío, humedad) Superficies resbalosas. Fuentes de energía de alto voltaje. Maquinas en movimiento. Mala visibilidad. Ruido excesivo. 6. RIESGOS BÁSICOS.

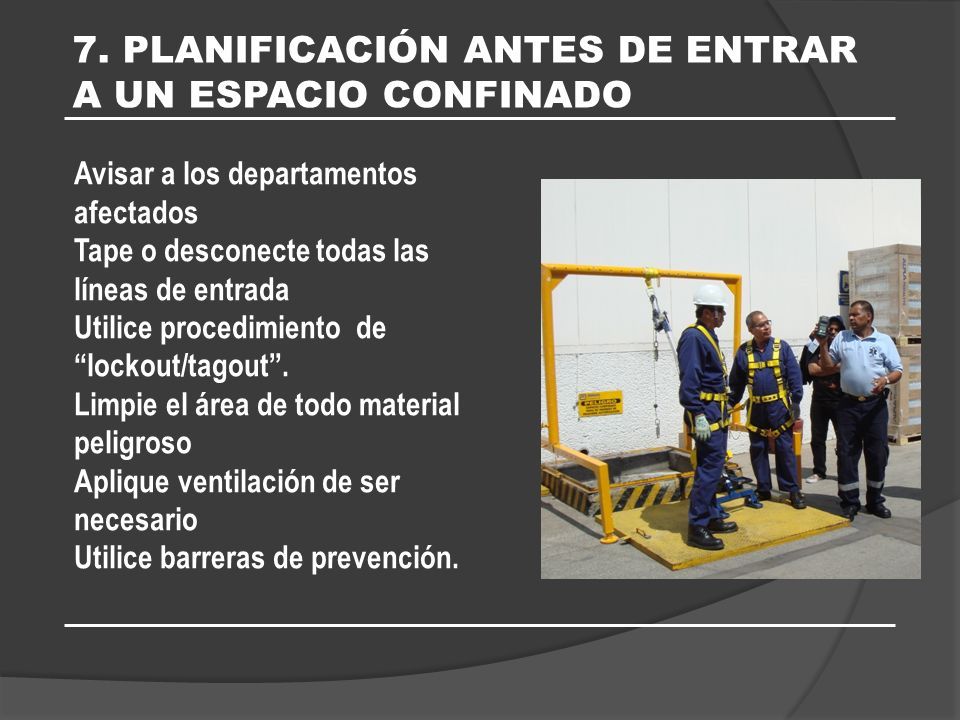

27 Avisar a los departamentos afectados Tape o desconecte todas las líneas de entrada Utilice procedimiento de “lockout/tagout”. Limpie el área de todo material peligroso Aplique ventilación de ser necesario Utilice barreras de prevención. 7. PLANIFICACIÓN ANTES DE ENTRAR A UN ESPACIO CONFINADO

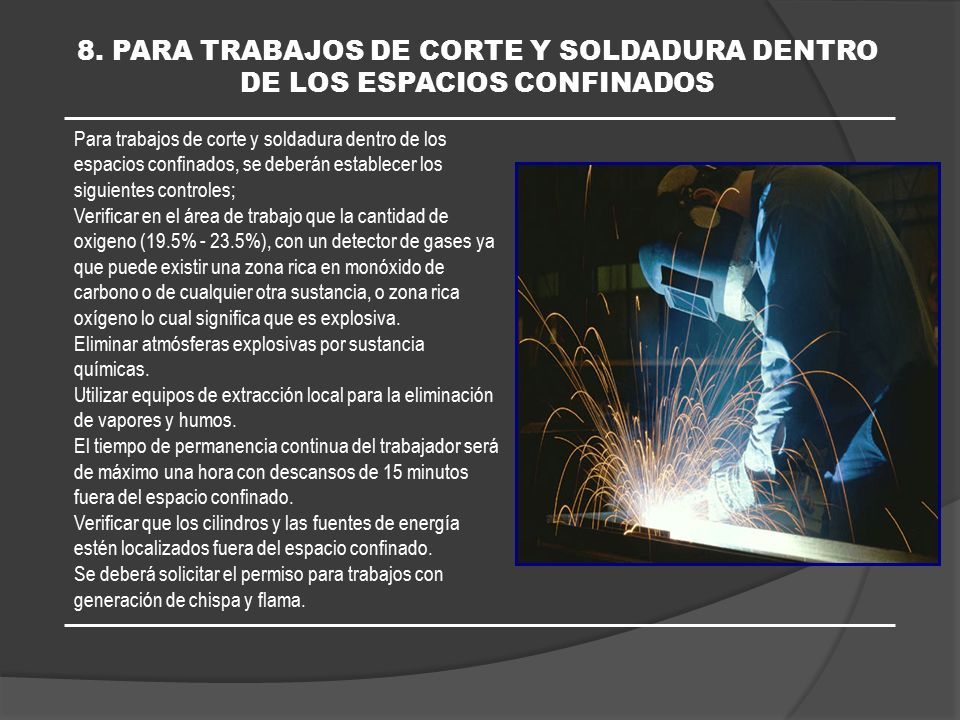

28 Para trabajos de corte y soldadura dentro de los espacios confinados, se deberán establecer los siguientes controles; Verificar en el área de trabajo que la cantidad de oxigeno (19.5% - 23.5%), con un detector de gases ya que puede existir una zona rica en monóxido de carbono o de cualquier otra sustancia, o zona rica oxígeno lo cual significa que es explosiva. Eliminar atmósferas explosivas por sustancia químicas. Utilizar equipos de extracción local para la eliminación de vapores y humos. El tiempo de permanencia continua del trabajador será de máximo una hora con descansos de 15 minutos fuera del espacio confinado. Verificar que los cilindros y las fuentes de energía estén localizados fuera del espacio confinado. Se deberá solicitar el permiso para trabajos con generación de chispa y flama. 8. PARA TRABAJOS DE CORTE Y SOLDADURA DENTRO DE LOS ESPACIOS CONFINADOS

29 9. EQUIPO Y ANCLAJE DE PROTECCIÓN PERSONAL. Los equipos y anclajes que se usan en un EC, son parte de los sistemas de Trabajos en Altura, y que en combinación con los accesorios, además de brindarle ascenso descenso y protección contra caídas, le ofrece un RÁPIDO RECOBRO Ó RESCATE en el evento de una emergencia. Los equipos y anclajes necesarios para el ingreso a un EC son los siguientes.

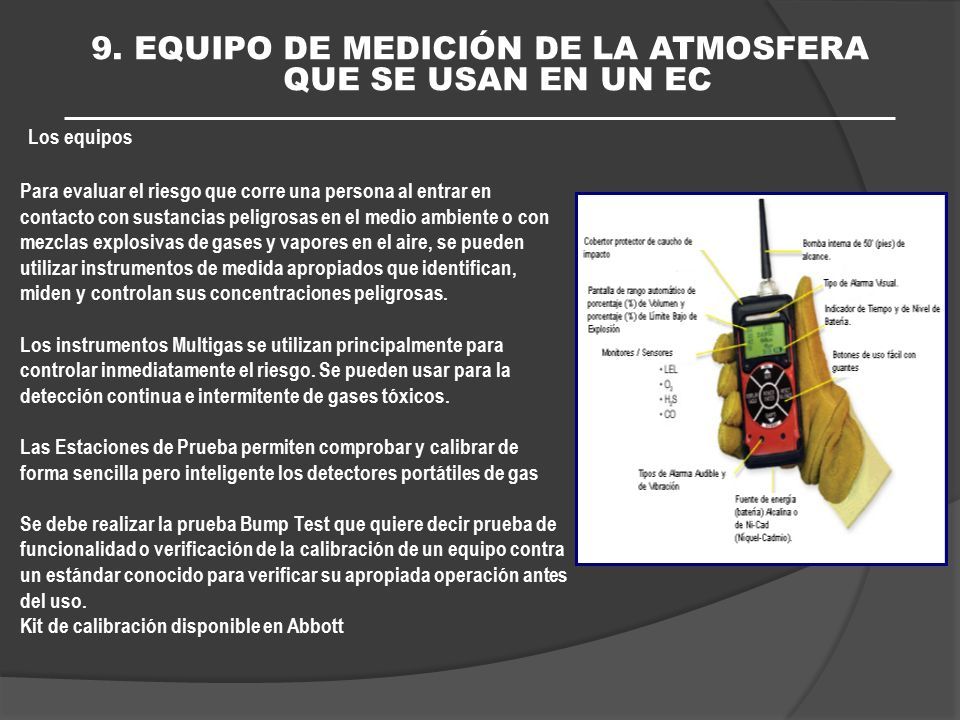

30 9. EQUIPO DE MEDICIÓN DE LA ATMOSFERA QUE SE USAN EN UN EC Los equipos Para evaluar el riesgo que corre una persona al entrar en contacto con sustancias peligrosas en el medio ambiente o con mezclas explosivas de gases y vapores en el aire, se pueden utilizar instrumentos de medida apropiados que identifican, miden y controlan sus concentraciones peligrosas. Los instrumentos Multigas se utilizan principalmente para controlar inmediatamente el riesgo. Se pueden usar para la detección continua e intermitente de gases tóxicos. Las Estaciones de Prueba permiten comprobar y calibrar de forma sencilla pero inteligente los detectores portátiles de gas Se debe realizar la prueba Bump Test que quiere decir prueba de funcionalidad o verificación de la calibración de un equipo contra un estándar conocido para verificar su apropiada operación antes del uso. Kit de calibración disponible en Abbott

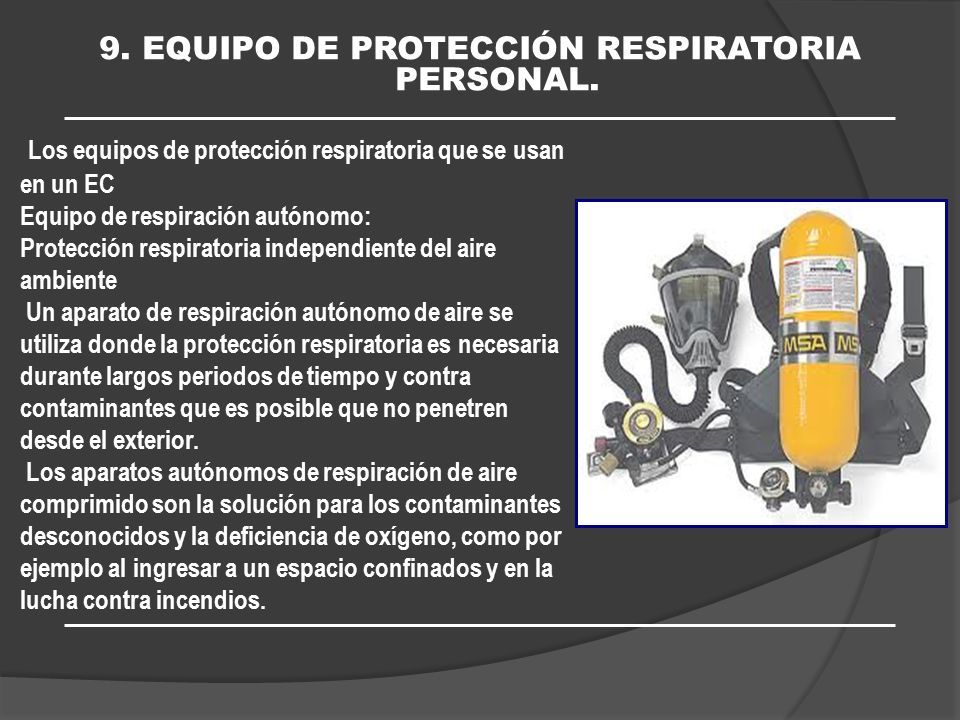

31 9. EQUIPO DE PROTECCIÓN RESPIRATORIA PERSONAL. Los equipos de protección respiratoria que se usan en un EC Equipo de respiración autónomo: Protección respiratoria independiente del aire ambiente Un aparato de respiración autónomo de aire se utiliza donde la protección respiratoria es necesaria durante largos periodos de tiempo y contra contaminantes que es posible que no penetren desde el exterior. Los aparatos autónomos de respiración de aire comprimido son la solución para los contaminantes desconocidos y la deficiencia de oxígeno, como por ejemplo al ingresar a un espacio confinados y en la lucha contra incendios.

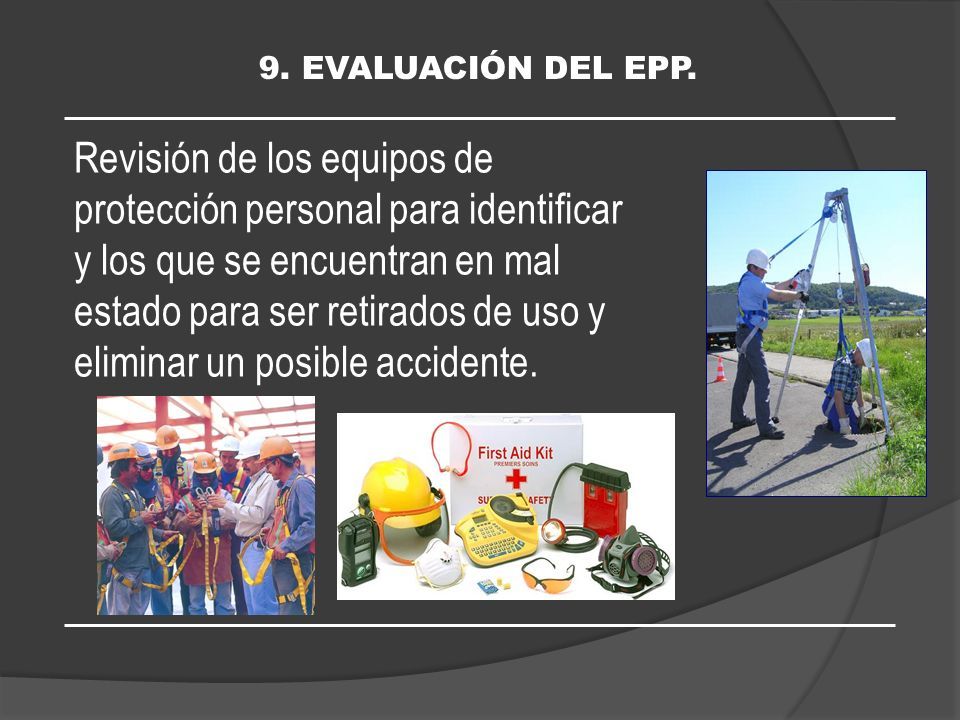

32 9. EVALUACIÓN DEL EPP. Revisión de los equipos de protección personal para identificar y los que se encuentran en mal estado para ser retirados de uso y eliminar un posible accidente.

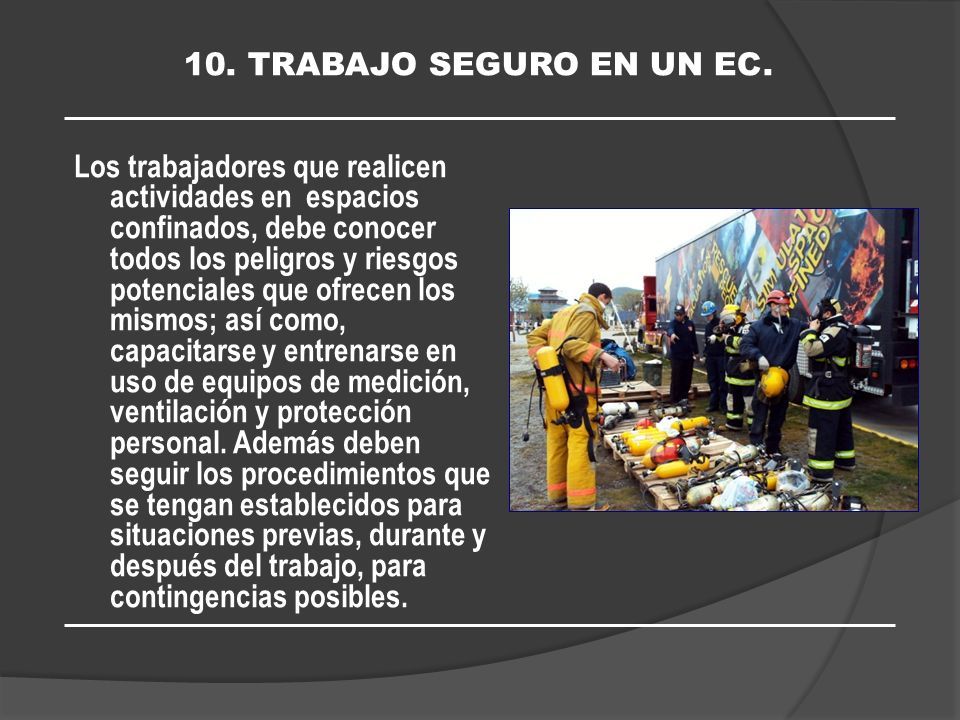

33 Los trabajadores que realicen actividades en espacios confinados, debe conocer todos los peligros y riesgos potenciales que ofrecen los mismos; así como, capacitarse y entrenarse en uso de equipos de medición, ventilación y protección personal. Además deben seguir los procedimientos que se tengan establecidos para situaciones previas, durante y después del trabajo, para contingencias posibles. 10. TRABAJO SEGURO EN UN EC.

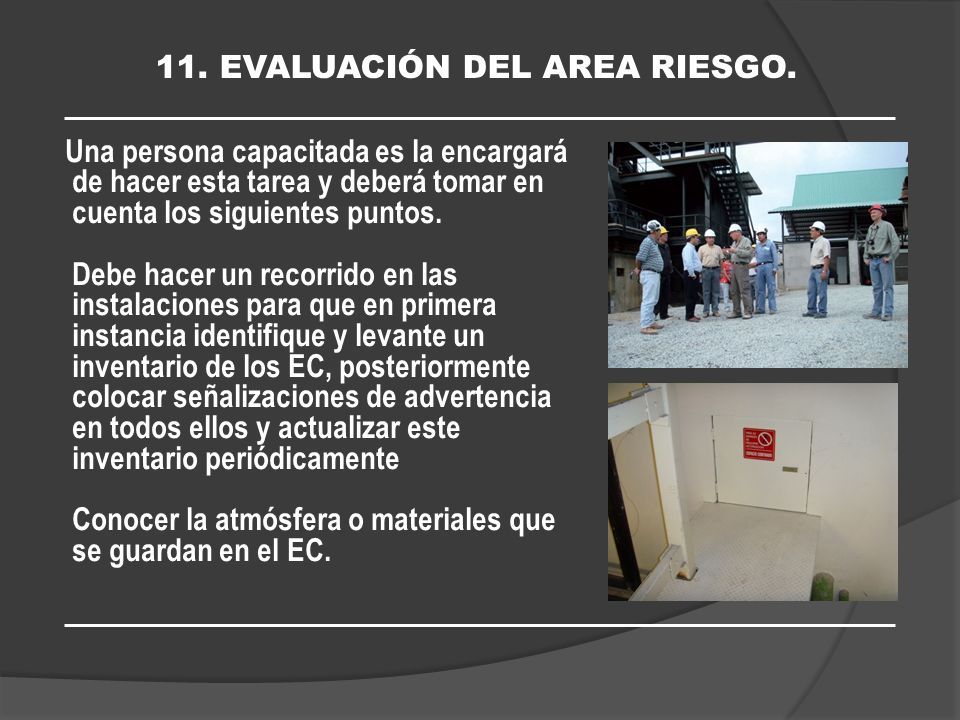

34 11. EVALUACIÓN DEL AREA RIESGO. Una persona capacitada es la encargará de hacer esta tarea y deberá tomar en cuenta los siguientes puntos. Debe hacer un recorrido en las instalaciones para que en primera instancia identifique y levante un inventario de los EC, posteriormente colocar señalizaciones de advertencia en todos ellos y actualizar este inventario periódicamente Conocer la atmósfera o materiales que se guardan en el EC.

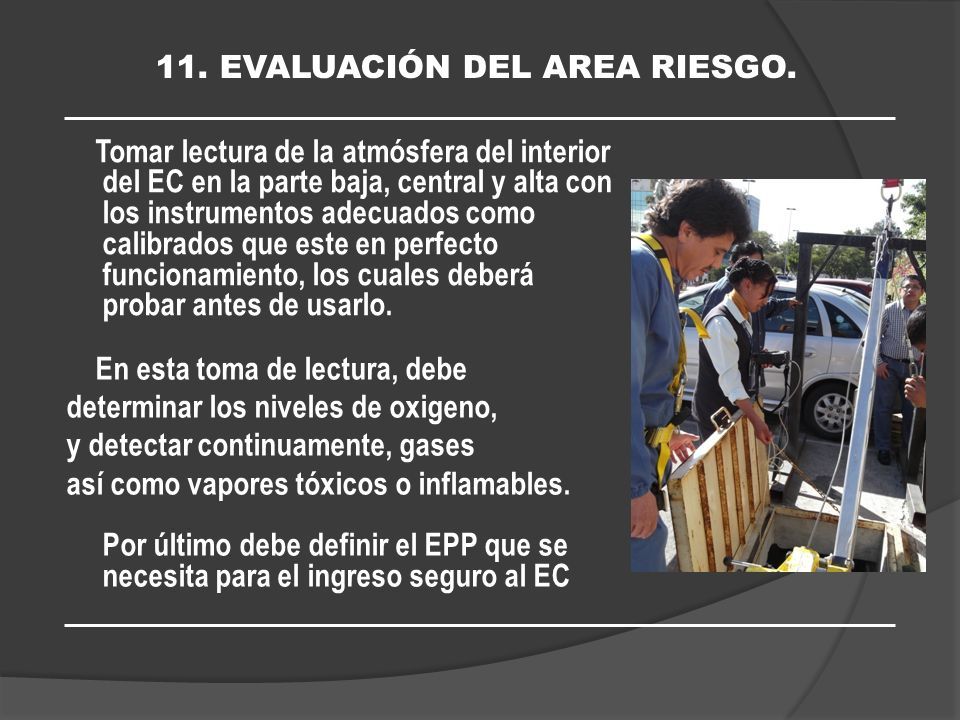

35 11. EVALUACIÓN DEL AREA RIESGO. Tomar lectura de la atmósfera del interior del EC en la parte baja, central y alta con los instrumentos adecuados como calibrados que este en perfecto funcionamiento, los cuales deberá probar antes de usarlo. En esta toma de lectura, debe determinar los niveles de oxigeno, y detectar continuamente, gases así como vapores tóxicos o inflamables. Por último debe definir el EPP que se necesita para el ingreso seguro al EC

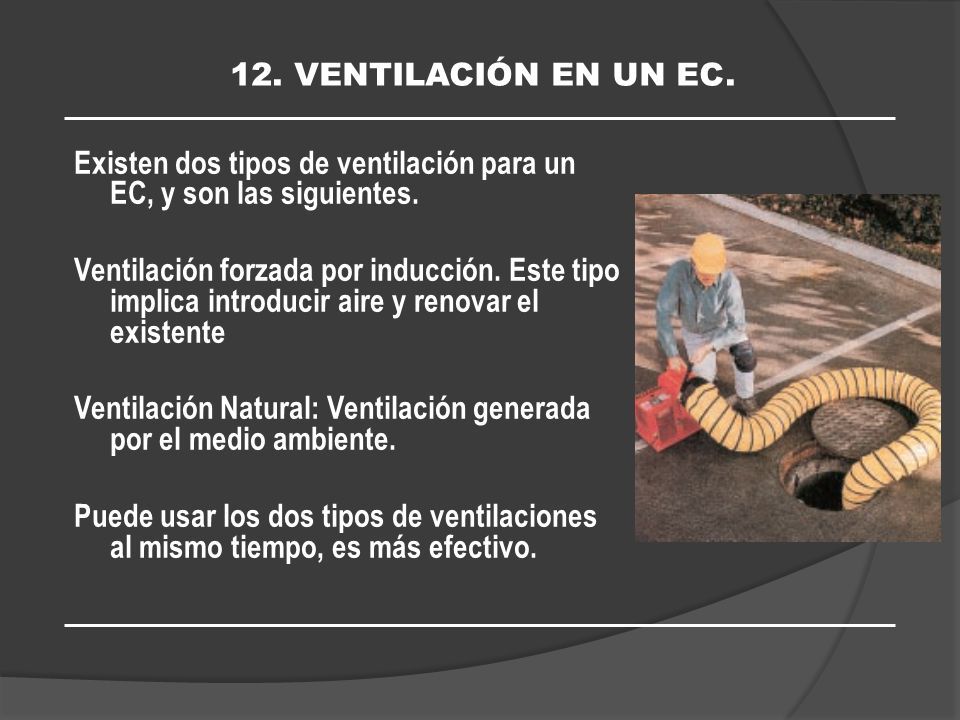

36 12. VENTILACIÓN EN UN EC. Existen dos tipos de ventilación para un EC, y son las siguientes. Ventilación forzada por inducción. Este tipo implica introducir aire y renovar el existente Ventilación Natural: Ventilación generada por el medio ambiente. Puede usar los dos tipos de ventilaciones al mismo tiempo, es más efectivo.

37 El equipo de trabajo se compone básicamente de tres personas que son ENTRANTES JEFES BRIGADISTAS Y MÉDICO AYUDANTE 13. PERSONAL INVOLUCRADO EN UN EC.

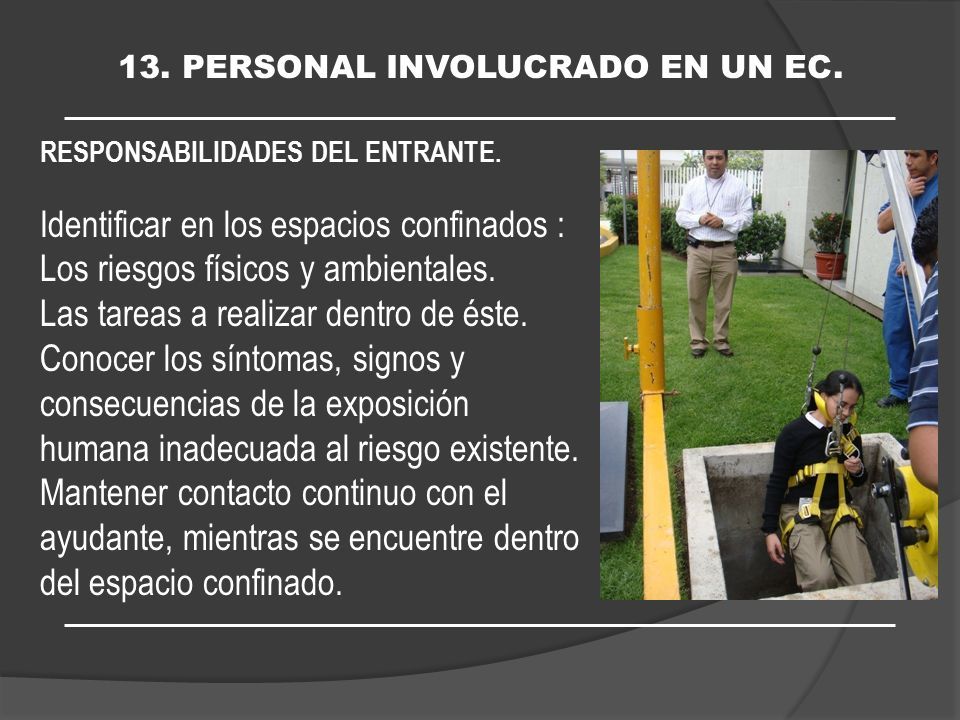

38 RESPONSABILIDADES DEL ENTRANTE. Identificar en los espacios confinados : Los riesgos físicos y ambientales. Las tareas a realizar dentro de éste. Conocer los síntomas, signos y consecuencias de la exposición humana inadecuada al riesgo existente. Mantener contacto continuo con el ayudante, mientras se encuentre dentro del espacio confinado. 13. PERSONAL INVOLUCRADO EN UN EC.

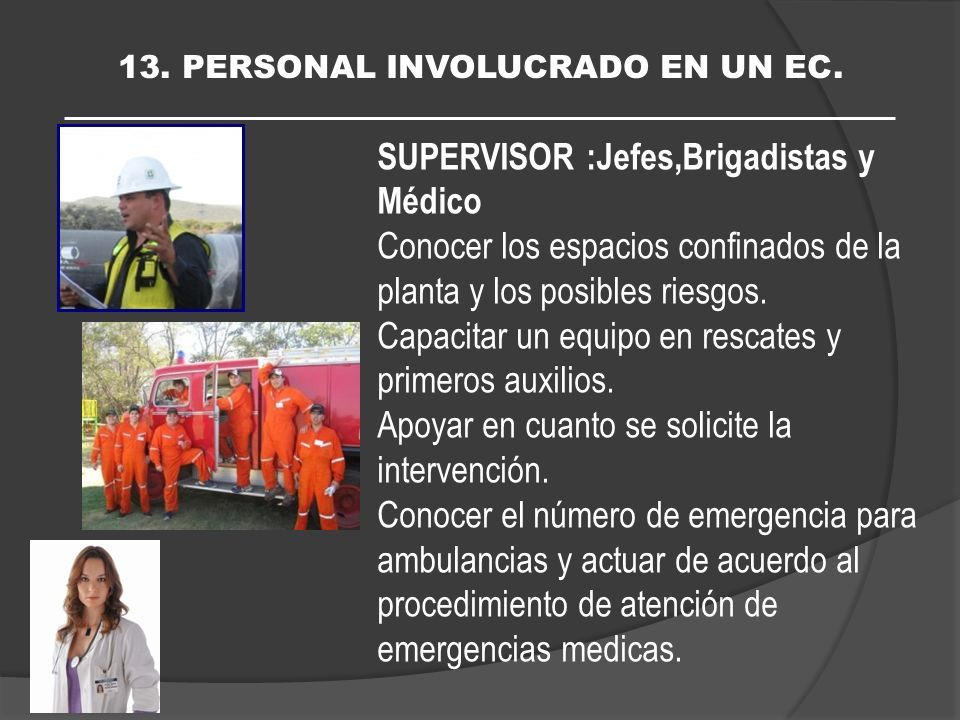

39 SUPERVISOR :Jefes,Brigadistas y Médico Conocer los espacios confinados de la planta y los posibles riesgos. Capacitar un equipo en rescates y primeros auxilios. Apoyar en cuanto se solicite la intervención. Conocer el número de emergencia para ambulancias y actuar de acuerdo al procedimiento de atención de emergencias medicas. 13. PERSONAL INVOLUCRADO EN UN EC.

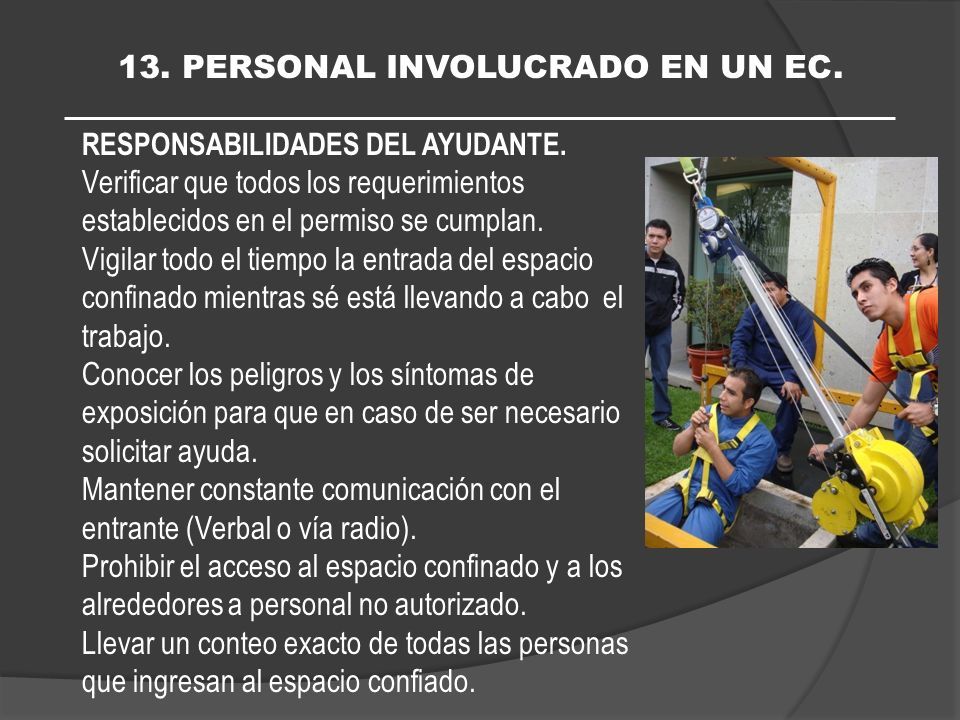

40 RESPONSABILIDADES DEL AYUDANTE. Verificar que todos los requerimientos establecidos en el permiso se cumplan. Vigilar todo el tiempo la entrada del espacio confinado mientras sé está llevando a cabo el trabajo. Conocer los peligros y los síntomas de exposición para que en caso de ser necesario solicitar ayuda. Mantener constante comunicación con el entrante (Verbal o vía radio). Prohibir el acceso al espacio confinado y a los alrededores a personal no autorizado. Llevar un conteo exacto de todas las personas que ingresan al espacio confiado. 13. PERSONAL INVOLUCRADO EN UN EC.

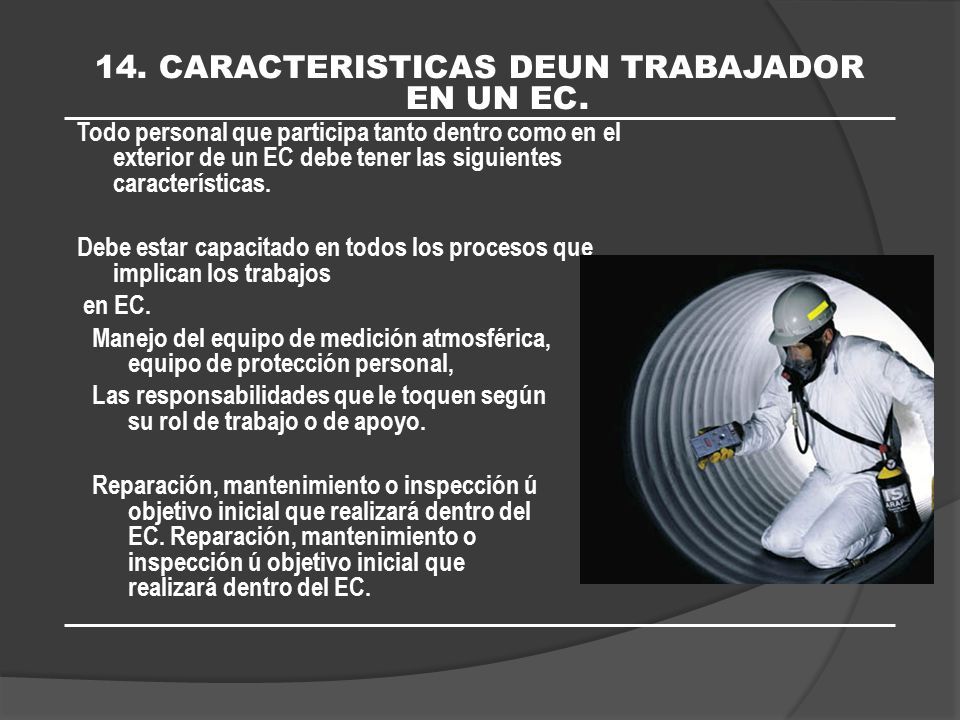

41 14. CARACTERISTICAS DEUN TRABAJADOR EN UN EC. Todo personal que participa tanto dentro como en el exterior de un EC debe tener las siguientes características. Debe estar capacitado en todos los procesos que implican los trabajos en EC. Manejo del equipo de medición atmosférica, equipo de protección personal, Las responsabilidades que le toquen según su rol de trabajo o de apoyo. Reparación, mantenimiento o inspección ú objetivo inicial que realizará dentro del EC.

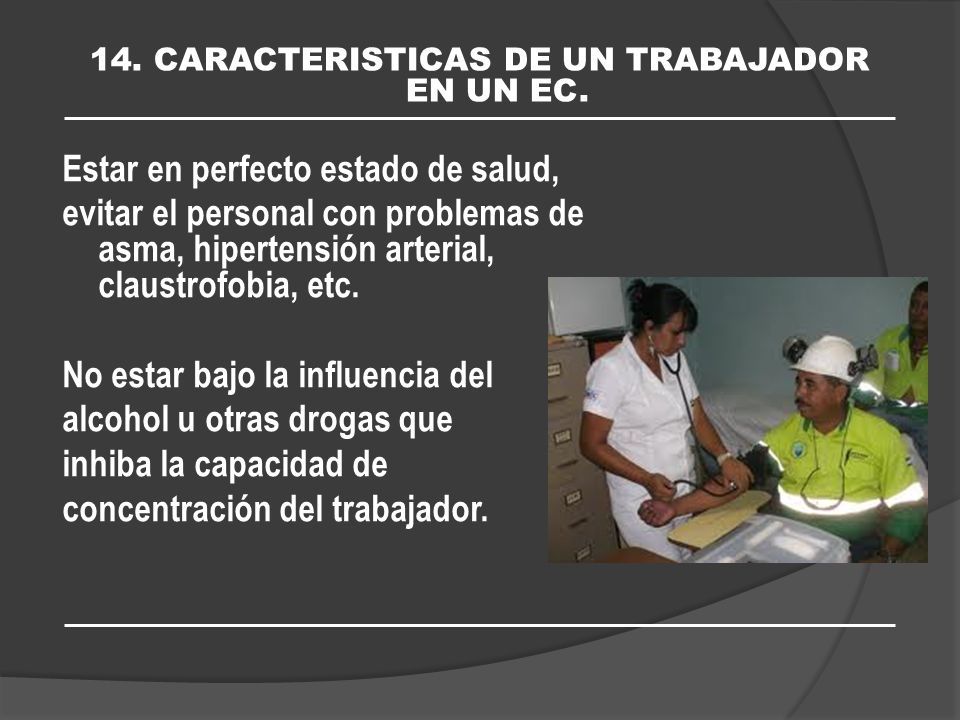

42 Estar en perfecto estado de salud, evitar el personal con problemas de asma, hipertensión arterial, claustrofobia, etc. No estar bajo la influencia del alcohol u otras drogas que inhiba la capacidad de concentración del trabajador. 14. CARACTERISTICAS DE UN TRABAJADOR EN UN EC.

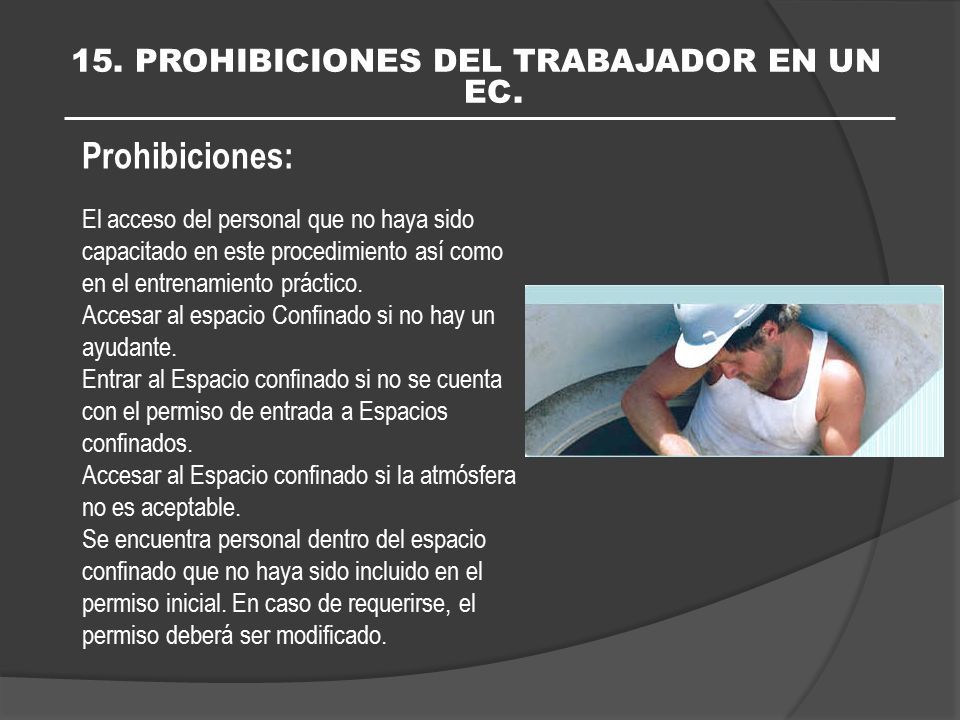

43 15. PROHIBICIONES DEL TRABAJADOR EN UN EC. Prohibiciones: El acceso del personal que no haya sido capacitado en este procedimiento así como en el entrenamiento práctico. Accesar al espacio Confinado si no hay un ayudante. Entrar al Espacio confinado si no se cuenta con el permiso de entrada a Espacios confinados. Accesar al Espacio confinado si la atmósfera no es aceptable. Se encuentra personal dentro del espacio confinado que no haya sido incluido en el permiso inicial. En caso de requerirse, el permiso deberá ser modificado.

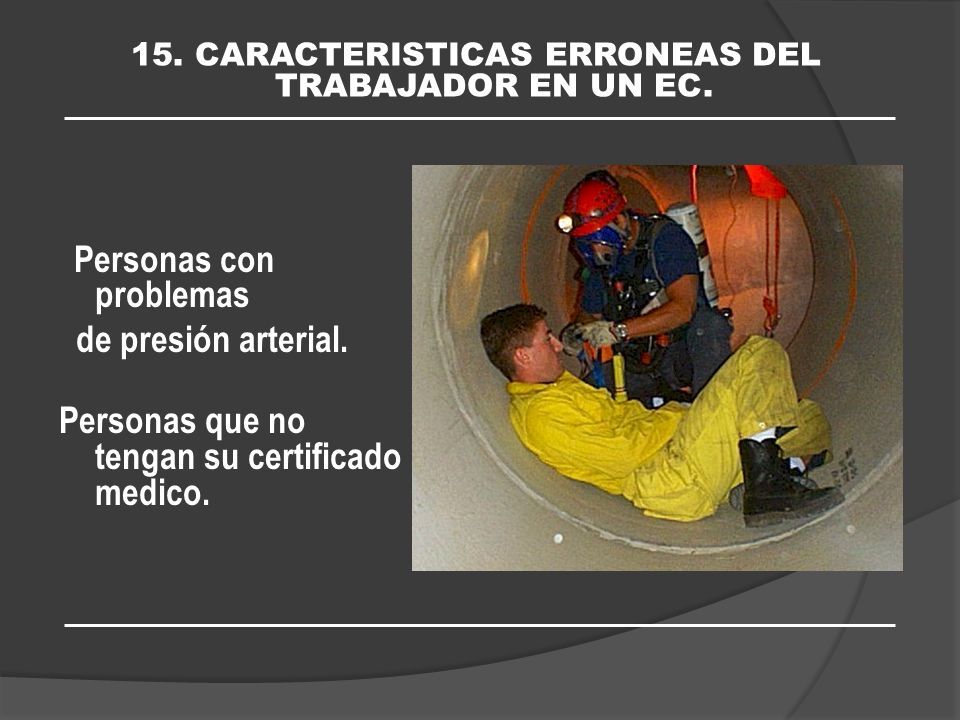

44 Personas con problemas de presión arterial. Personas que no tengan su certificado medico. 15. CARACTERISTICAS ERRONEAS DEL TRABAJADOR EN UN EC.

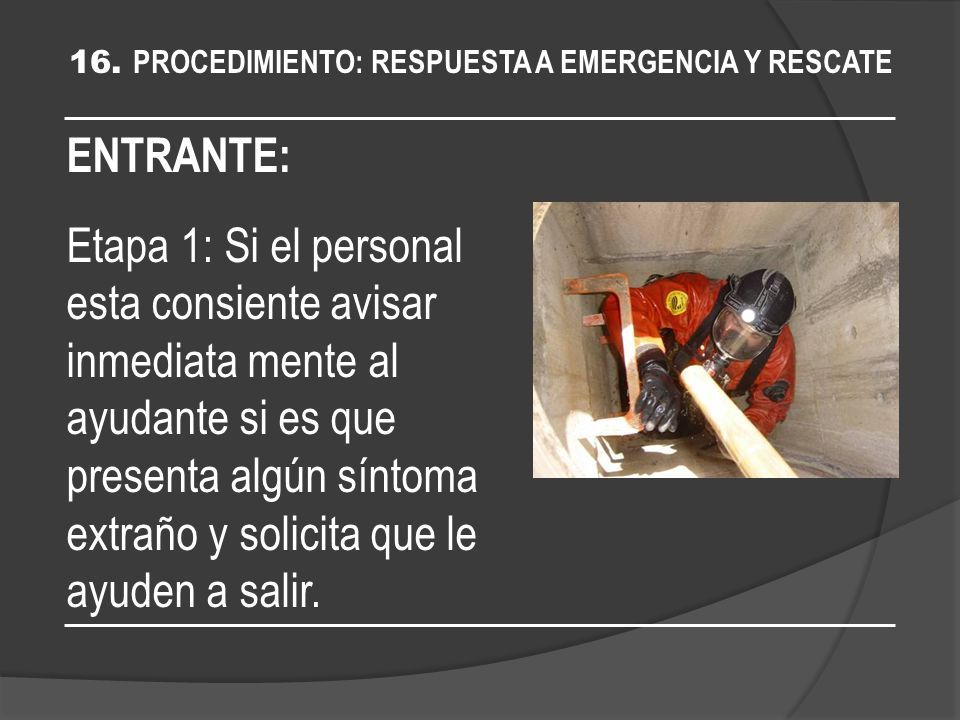

45 16. PROCEDIMIENTO: RESPUESTA A EMERGENCIA Y RESCATE ENTRANTE: Etapa 1: Si el personal esta consiente avisar inmediata mente al ayudante si es que presenta algún síntoma extraño y solicita que le ayuden a salir.

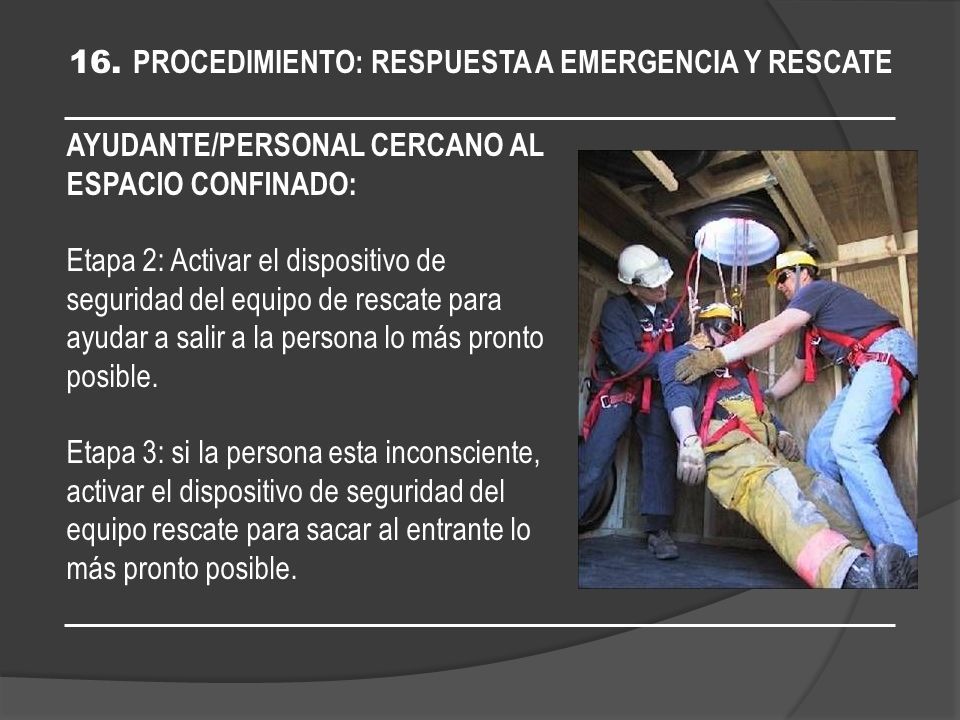

46 16. PROCEDIMIENTO: RESPUESTA A EMERGENCIA Y RESCATE AYUDANTE/PERSONAL CERCANO AL ESPACIO CONFINADO: Etapa 2: Activar el dispositivo de seguridad del equipo de rescate para ayudar a salir a la persona lo más pronto posible. Etapa 3: si la persona esta inconsciente, activar el dispositivo de seguridad del equipo rescate para sacar al entrante lo más pronto posible.

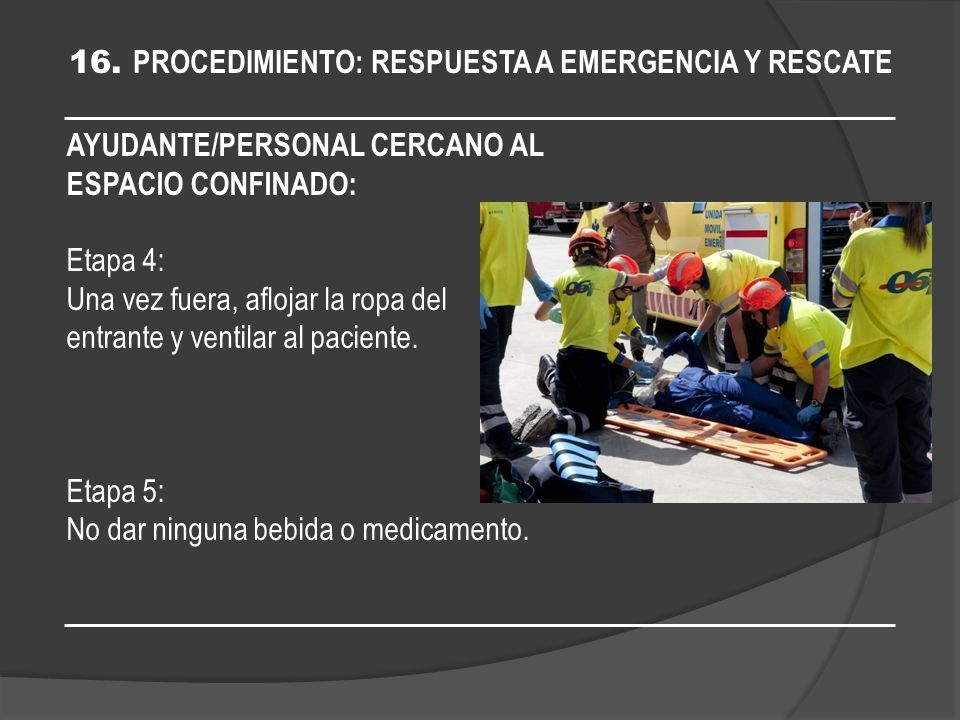

47 16. PROCEDIMIENTO: RESPUESTA A EMERGENCIA Y RESCATE AYUDANTE/PERSONAL CERCANO AL ESPACIO CONFINADO: Etapa 4: Una vez fuera, aflojar la ropa del entrante y ventilar al paciente. Etapa 5: No dar ninguna bebida o medicamento.

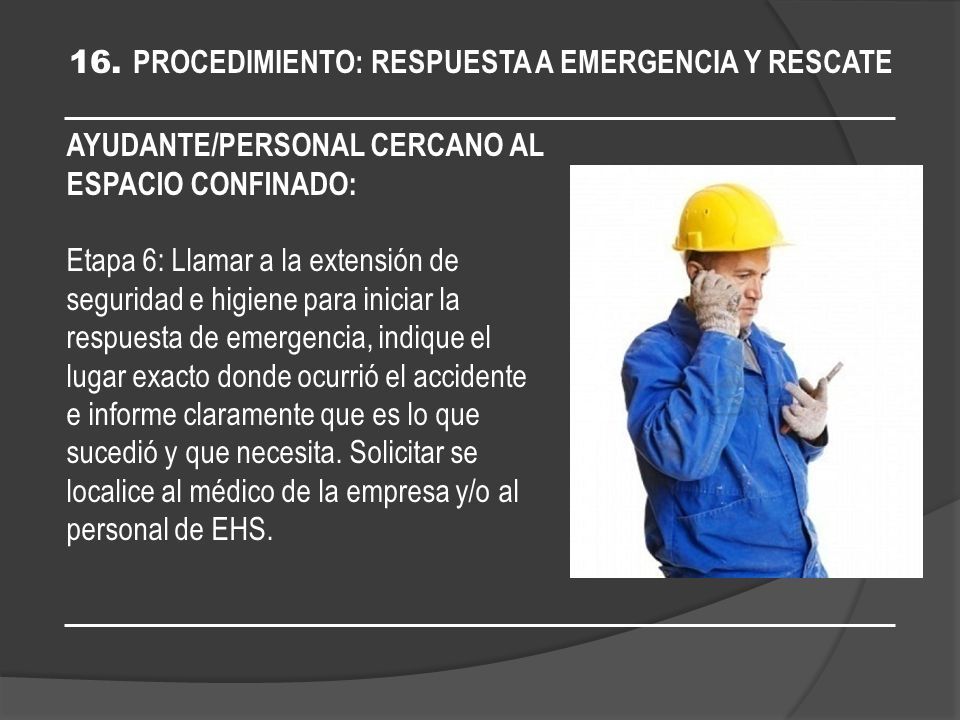

48 16. PROCEDIMIENTO: RESPUESTA A EMERGENCIA Y RESCATE AYUDANTE/PERSONAL CERCANO AL ESPACIO CONFINADO: Etapa 6: Llamar a la extensión de seguridad e higiene para iniciar la respuesta de emergencia, indique el lugar exacto donde ocurrió el accidente e informe claramente que es lo que sucedió y que necesita. Solicitar se localice al médico de la empresa y/o al personal de EHS.

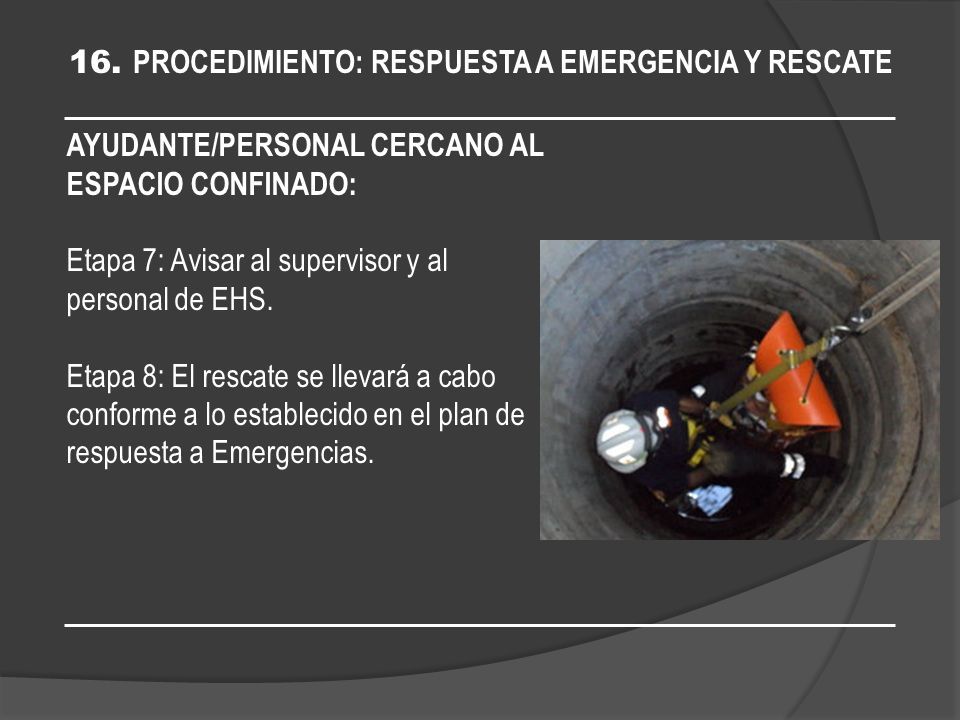

49 16. PROCEDIMIENTO: RESPUESTA A EMERGENCIA Y RESCATE AYUDANTE/PERSONAL CERCANO AL ESPACIO CONFINADO: Etapa 7: Avisar al supervisor y al personal de EHS. Etapa 8: El rescate se llevará a cabo conforme a lo establecido en el plan de respuesta a Emergencias.

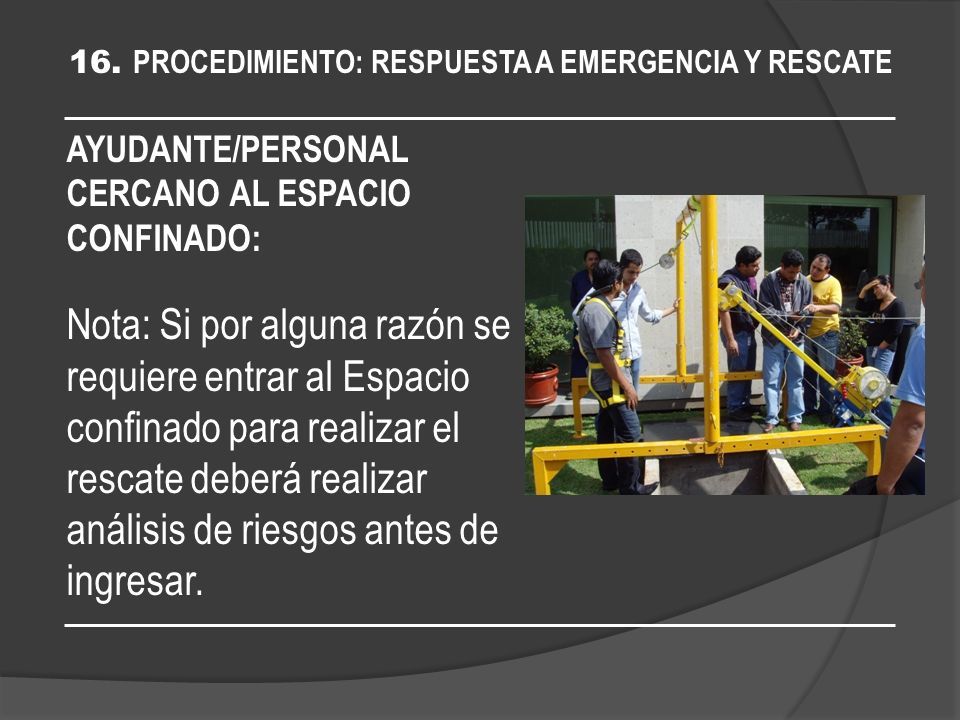

50 16. PROCEDIMIENTO: RESPUESTA A EMERGENCIA Y RESCATE AYUDANTE/PERSONAL CERCANO AL ESPACIO CONFINADO: Nota: Si por alguna razón se requiere entrar al Espacio confinado para realizar el rescate deberá realizar análisis de riesgos antes de ingresar.

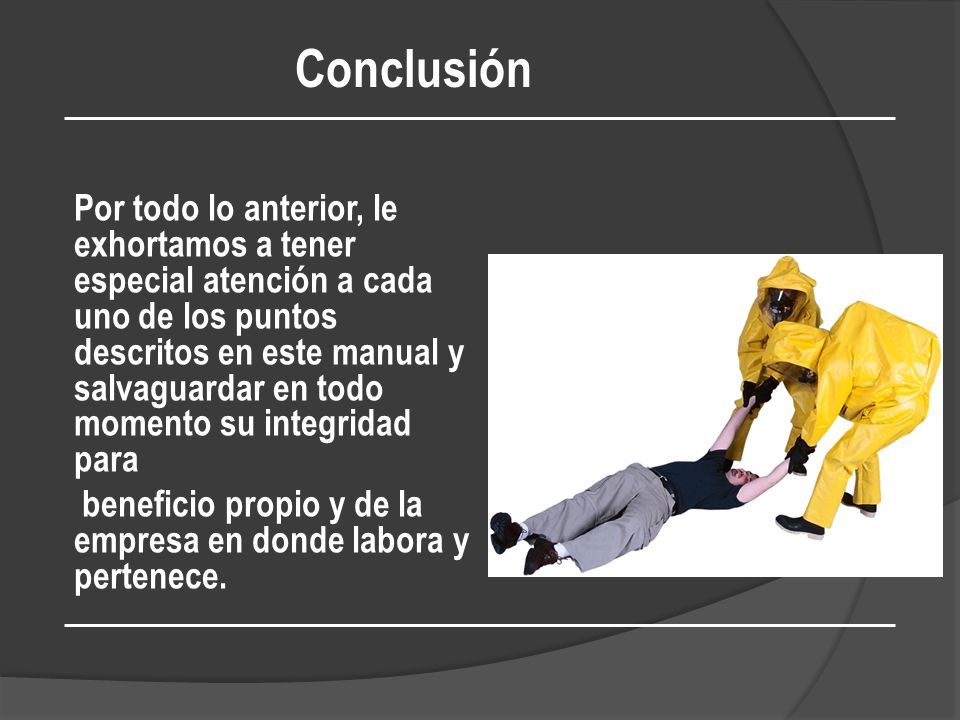

51 Por todo lo anterior, le exhortamos a tener especial atención a cada uno de los puntos descritos en este manual y salvaguardar en todo momento su integridad para beneficio propio y de la empresa en donde labora y pertenece. Conclusión
