GESTIÓN DE REUTILIZACIÓN DE INSTALACIONES (GRI)

Presentación del tema: "GESTIÓN DE REUTILIZACIÓN DE INSTALACIONES (GRI)"— Transcripción de la presentación:

1 GESTIÓN DE REUTILIZACIÓN DE INSTALACIONES (GRI)
2do Congreso de Integridad en Instalaciones en el Upstream y Downstream de Petróleo y Gas 2014 Alexandr Sidorenko/Sergio Fernandez 23 de Mayo 2014

2 CERRO DRAGON GSJ PAE >3500 pozos Activos (prod. e Inyectores)
>8300 km de líneas de Conducción Activas (Oleoductos – Acueductos – Gasoductos). >1200 pozos No Activos (PT – Abandonados – etc) 1300 km de líneas de Conducción NO activas. >600 calentadores – 450 TKs – 1200 recipientes a presión CERRO DRAGON GSJ PAE

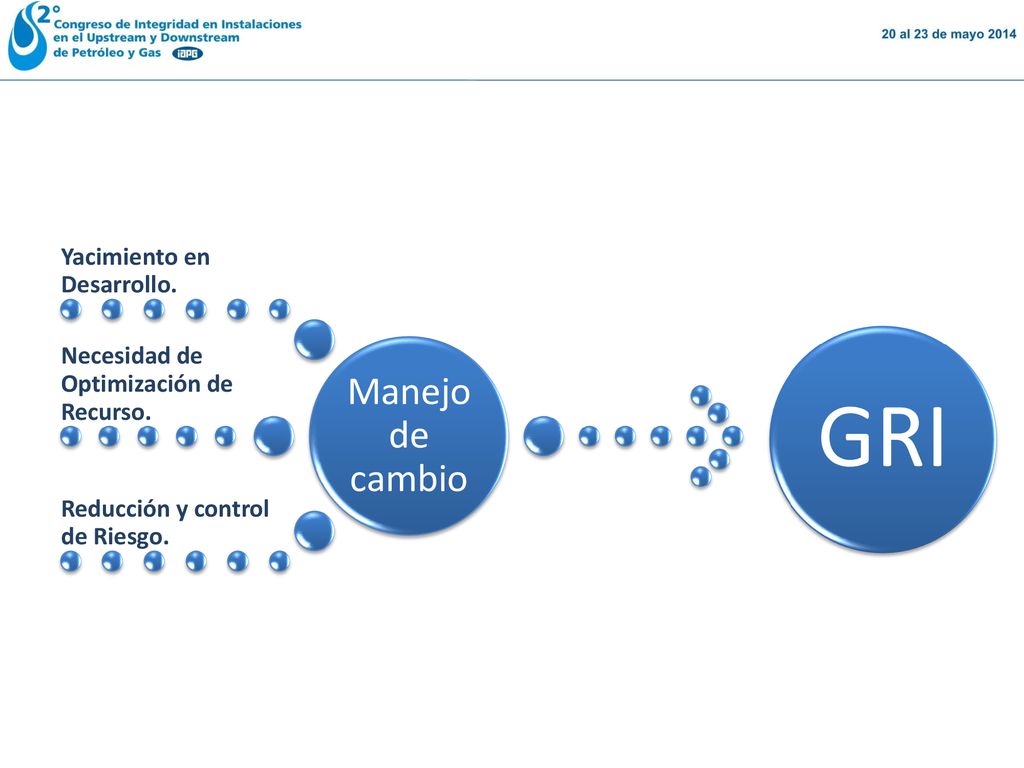

3 GRI Manejo de cambio Yacimiento en Desarrollo.
Necesidad de Optimización de Recurso. Reducción y control de Riesgo. GRI

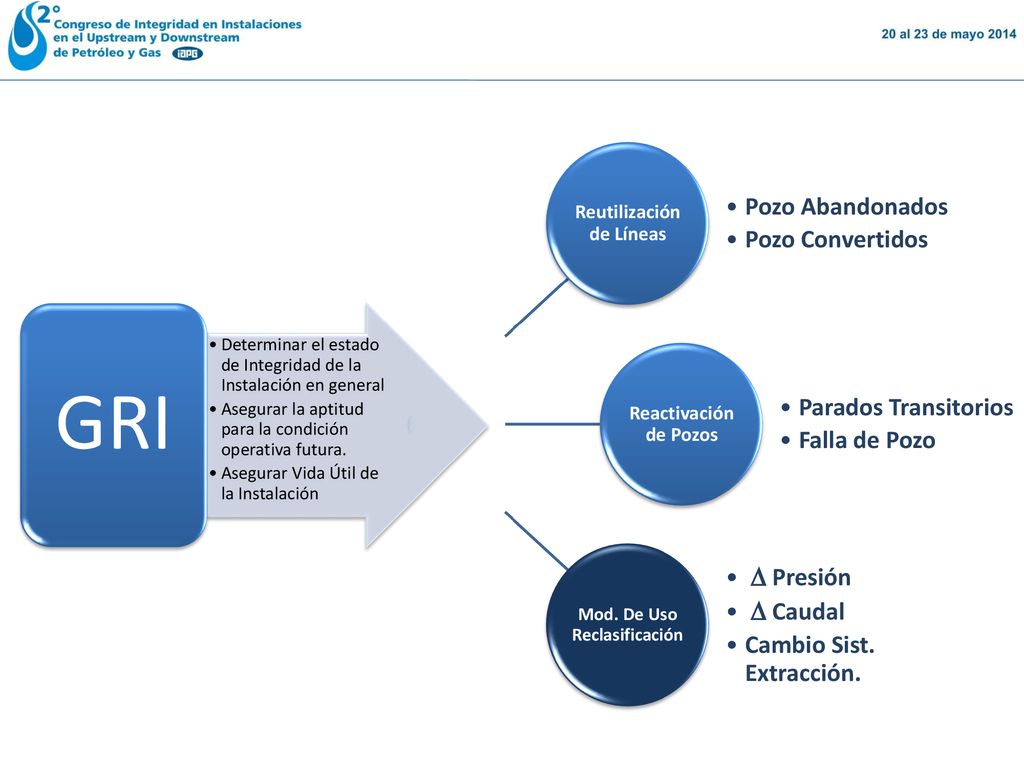

4 Reutilización de Líneas Mod. De Uso Reclasificación
Pozo Abandonados Pozo Convertidos Reactivación de Pozos Parados Transitorios Falla de Pozo Mod. De Uso Reclasificación D Presión D Caudal Cambio Sist. Extracción. Determinar el estado de Integridad de la Instalación en general Asegurar la aptitud para la condición operativa futura. Asegurar Vida Útil de la Instalación GRI

5 OK Cambio: Proceso o Instalación Ej: Reactivado o Reutilización
Manejo de Cambio (GMI) Evaluación de aptitud (GRI) Apto/No Apto

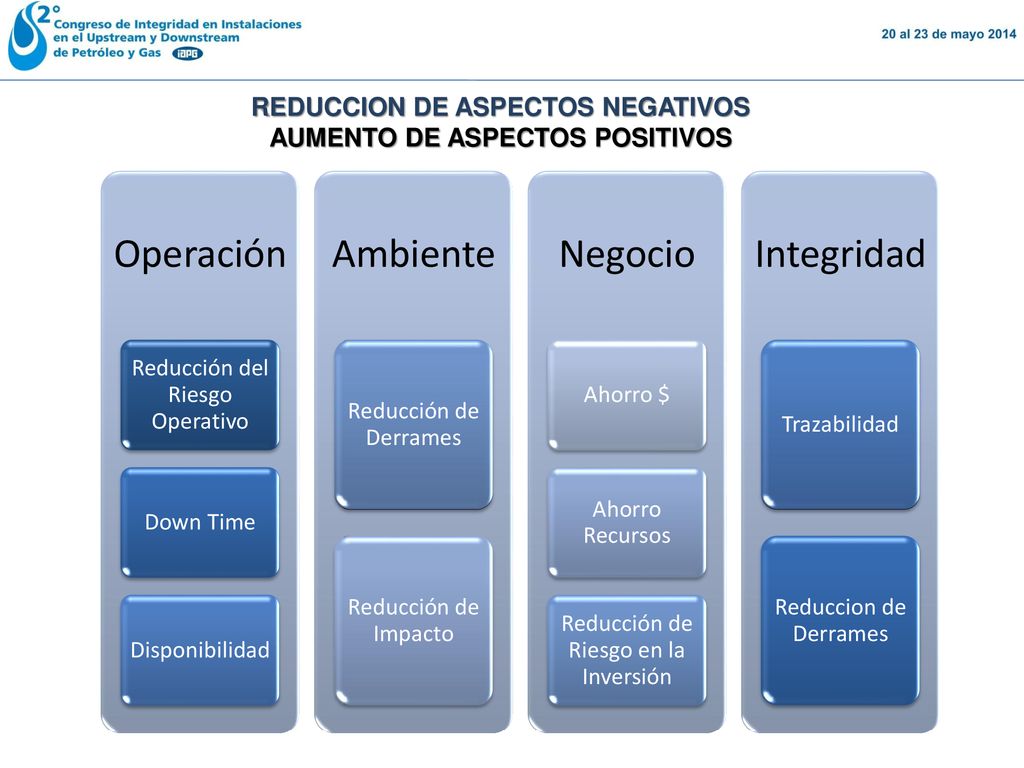

6 REDUCCION DE ASPECTOS NEGATIVOS AUMENTO DE ASPECTOS POSITIVOS
Operación Reducción del Riesgo Operativo Down Time Disponibilidad Ambiente Reducción de Derrames Reducción de Impacto Negocio Ahorro $ Ahorro Recursos Reducción de Riesgo en la Inversión Integridad Trazabilidad Reduccion de Derrames

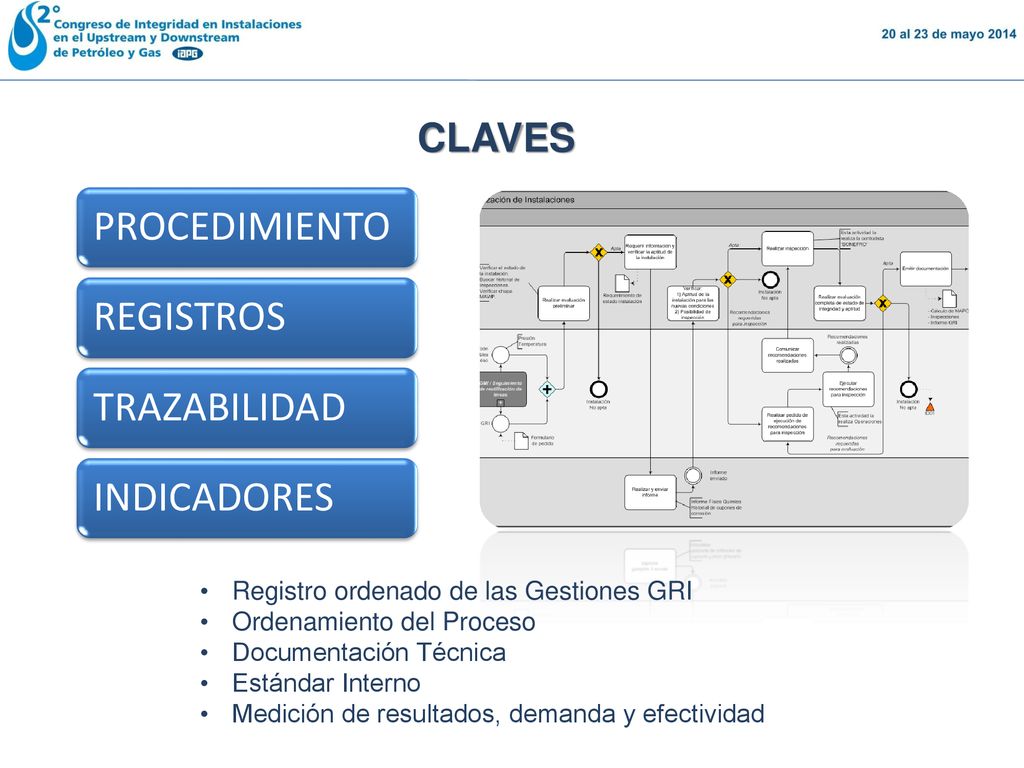

7 PROCEDIMIENTO REGISTROS TRAZABILIDAD INDICADORES CLAVES
Registro ordenado de las Gestiones GRI Ordenamiento del Proceso Documentación Técnica Estándar Interno Medición de resultados, demanda y efectividad

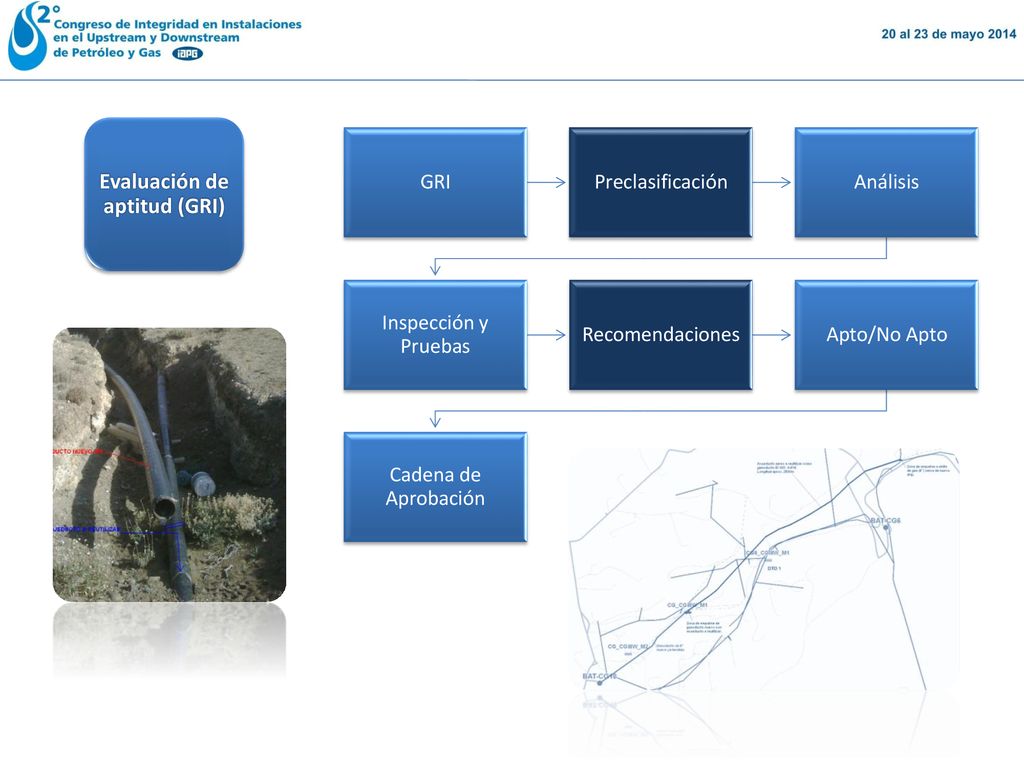

8 Evaluación de aptitud (GRI)
Preclasificación Análisis Inspección y Pruebas Recomendaciones Apto/No Apto Cadena de Aprobación

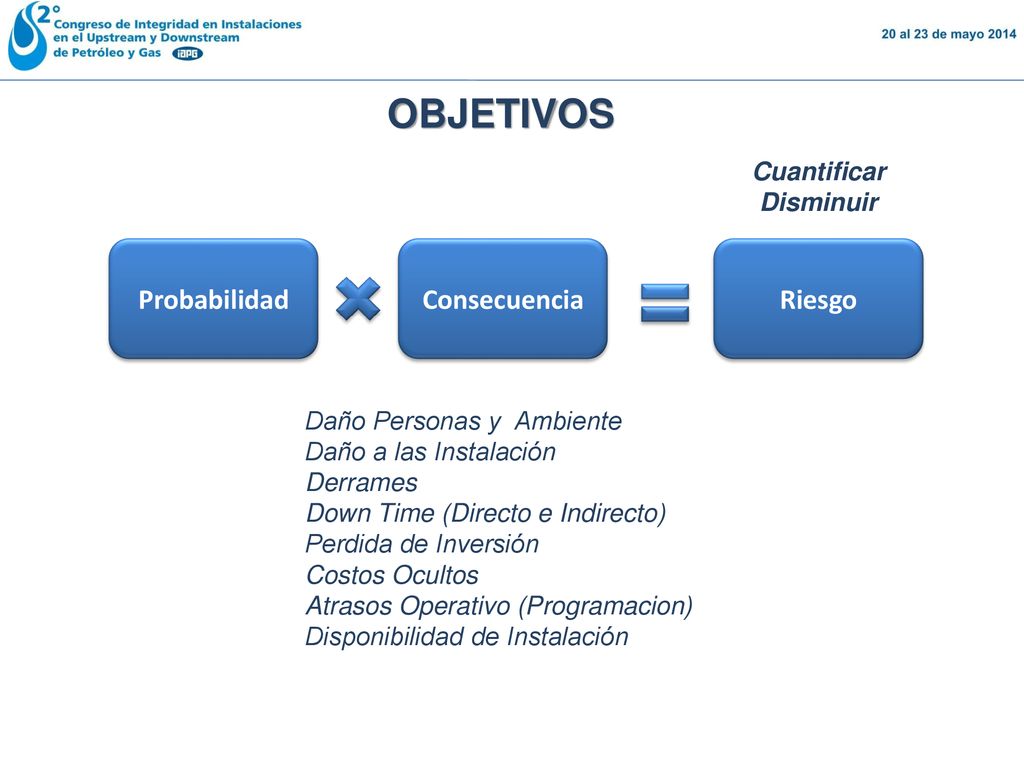

9 OBJETIVOS Probabilidad Consecuencia Riesgo Cuantificar Disminuir
Daño Personas y Ambiente Daño a las Instalación Derrames Down Time (Directo e Indirecto) Perdida de Inversión Costos Ocultos Atrasos Operativo (Programacion) Disponibilidad de Instalación

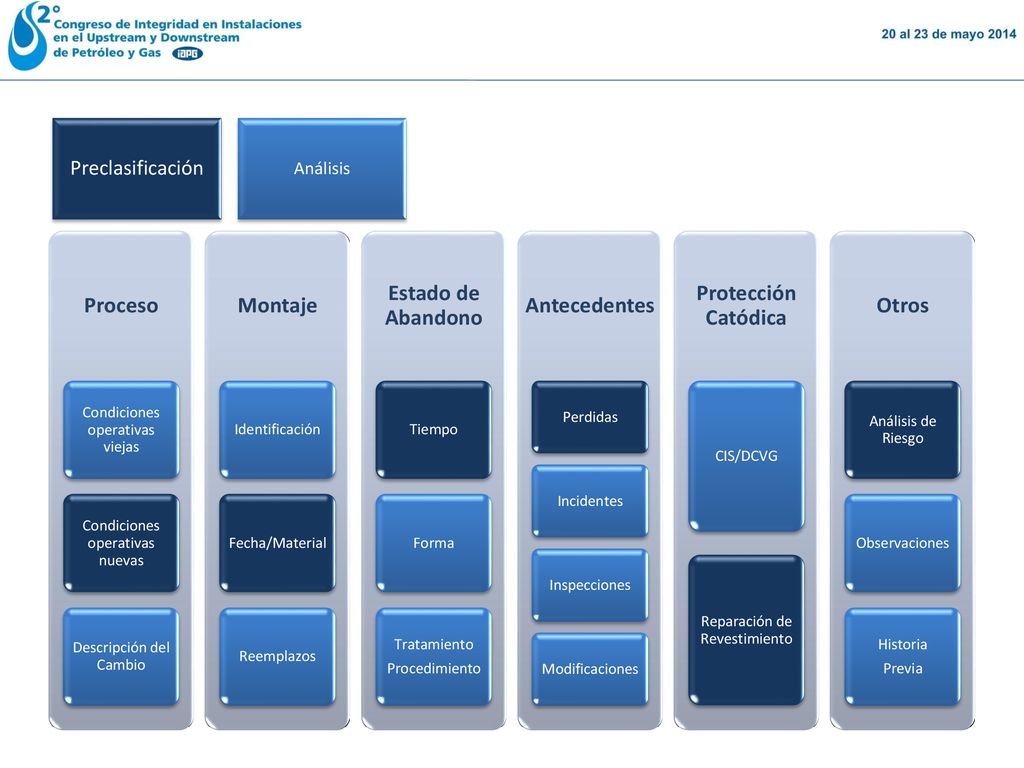

10 Proceso Montaje Estado de Abandono Antecedentes Protección Catódica
Preclasificación Análisis Proceso Condiciones operativas viejas Condiciones operativas nuevas Descripción del Cambio Montaje Identificación Fecha/Material Reemplazos Estado de Abandono Tiempo Forma Tratamiento Procedimiento Antecedentes Perdidas Incidentes Inspecciones Modificaciones Protección Catódica CIS/DCVG Reparación de Revestimiento Otros Análisis de Riesgo Observaciones Historia Previa

11 ¿Una linea PT 6 meses? o Línea Activa/Cambios = Gestión GRI
Criterios de ¿Una linea PT 6 meses? o Línea Activa/Cambios = Gestión GRI Tiempo Inactivo Reactivado - de 6 meses Línea Activa + de 6 meses Riesgo Bajo + de 1 año Riesgo Medio + de 3 años Riesgo Alto “ Seguimiento y Control de Modificaciones” Operaciones “Rotación y Falta de Registro” Reactivado asociado a inversión $$ Control de Líneas con Servicio Intermitentes Reactivados (1 a 2 años)

12 Inspecciones Pruebas Aumento de Recorridos Set de Protecciones Otros
Inspección y Pruebas Recomendaciones Inspecciones Instalaciones de Superficie Cateos: Inspección y Espesores Pruebas Prueba Hidráulica Aumento de Recorridos Frecuencia Registro Tiempo Set de Protecciones MAPO Otros Limpieza Tratamiento Químico

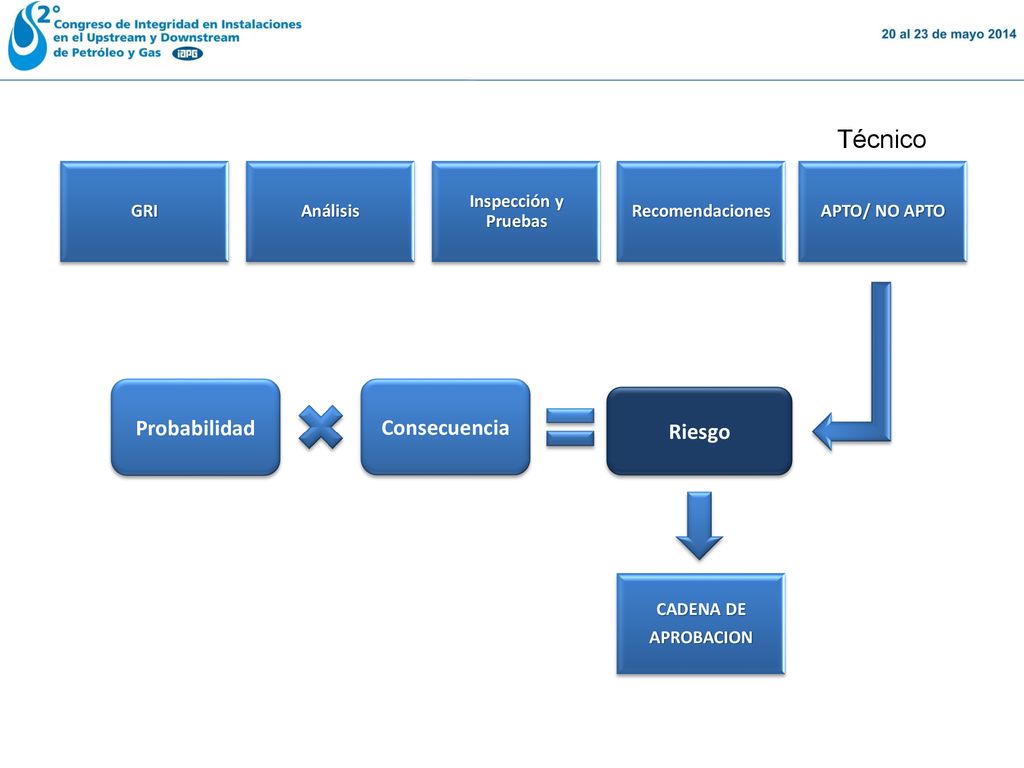

13 Técnico Probabilidad Consecuencia Riesgo GRI Análisis
Inspección y Pruebas Recomendaciones APTO/ NO APTO Probabilidad Consecuencia Riesgo CADENA DE APROBACION

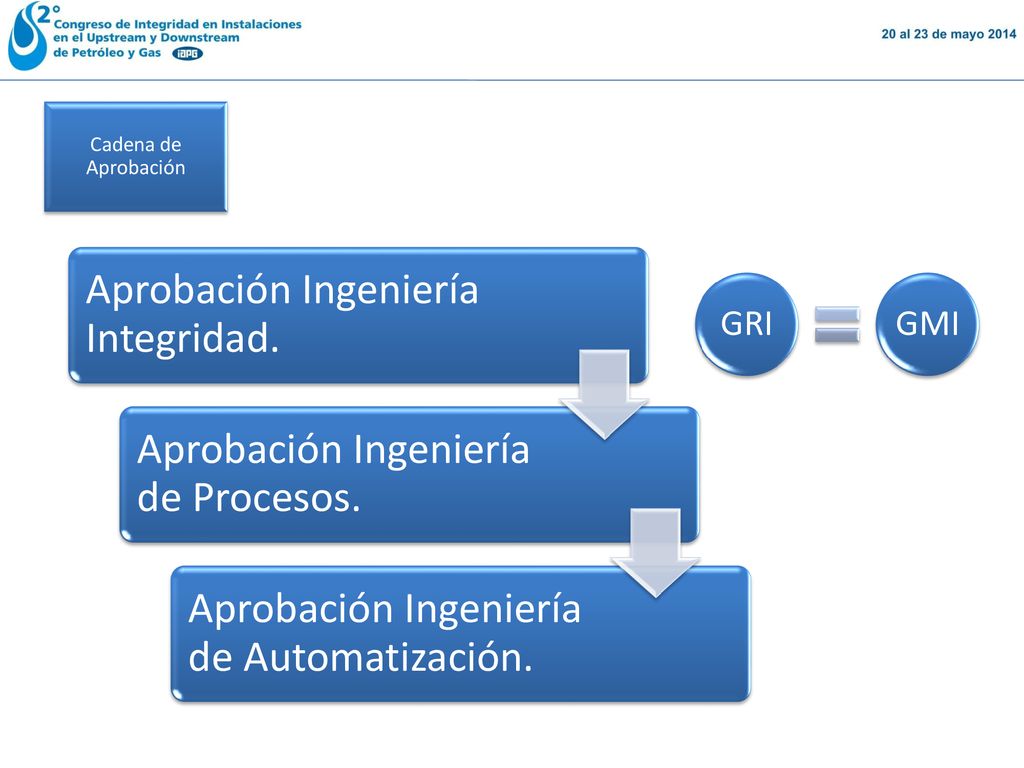

14 Aprobación Ingeniería Integridad.
Cadena de Aprobación GRI GMI Aprobación Ingeniería Integridad. Aprobación Ingeniería de Procesos. Aprobación Ingeniería de Automatización.

15 ETAPAS DE IMPLEMENTACION
2011 Etapa 1 Procedimiento no establecido (Criterio del Operador) Falta de Trazabilidad Falta Indicadores. Etapa 2 Mapeo del proceso y Documentación. Aprendizaje. Respaldo de decisiones. Cultura en la Operación. Desarrollo de Indicadores. Etapa 3 Captar Oportunidades de Mejora. Sistema de Administración de GRI´s. DIFICULTADES Historial Previo Down time Proceso Inexistente Recurso Tiempo

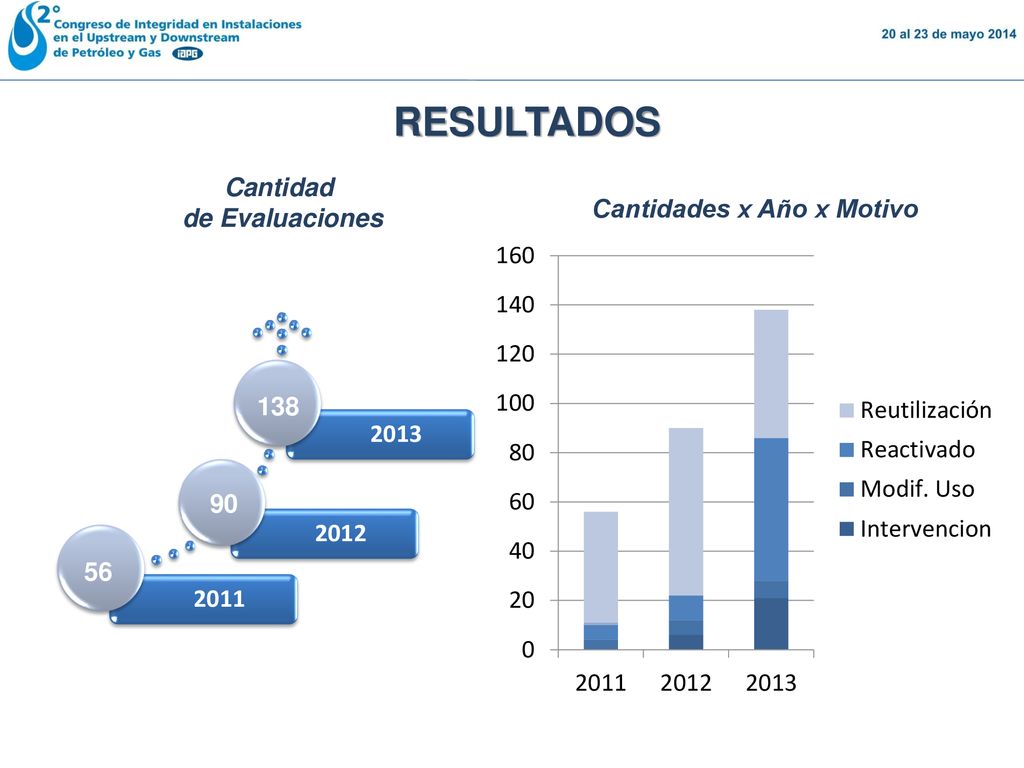

16 Cantidades x Año x Motivo
RESULTADOS Cantidad de Evaluaciones Cantidades x Año x Motivo 2011 2012 2013 56 90 138

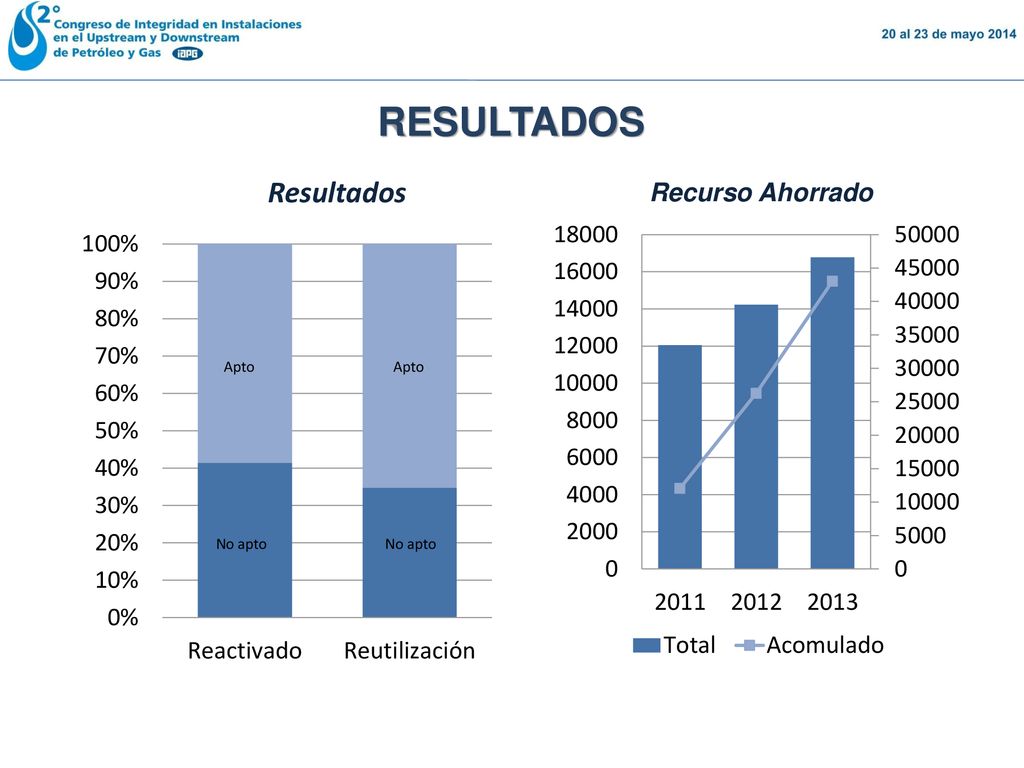

17 RESULTADOS Recurso Ahorrado Apto Apto No apto
