1 Juan Carlos López Ismael Herrera Judith Rosado

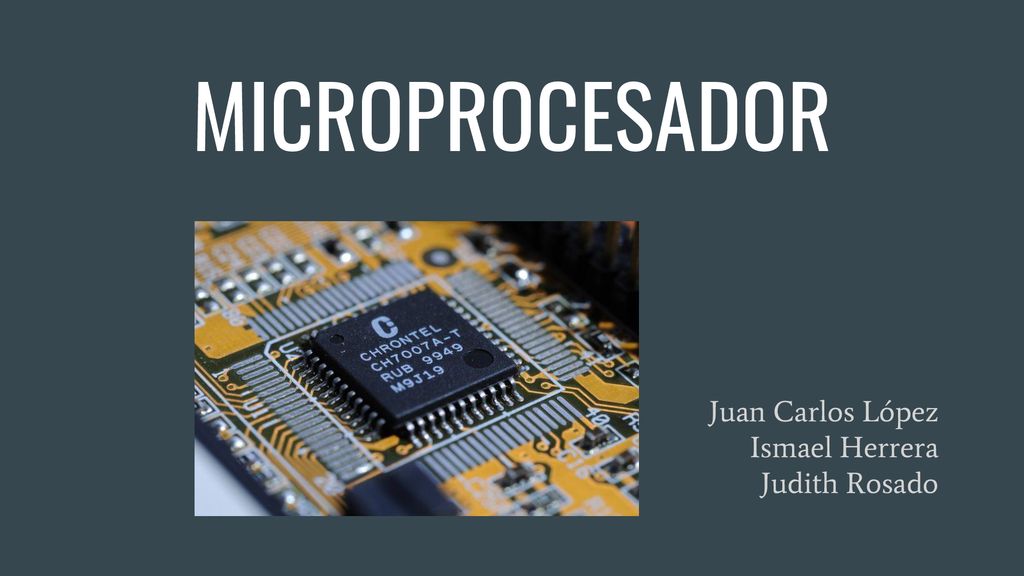

MICROPROCESADOR Juan Carlos López Ismael Herrera Judith Rosado

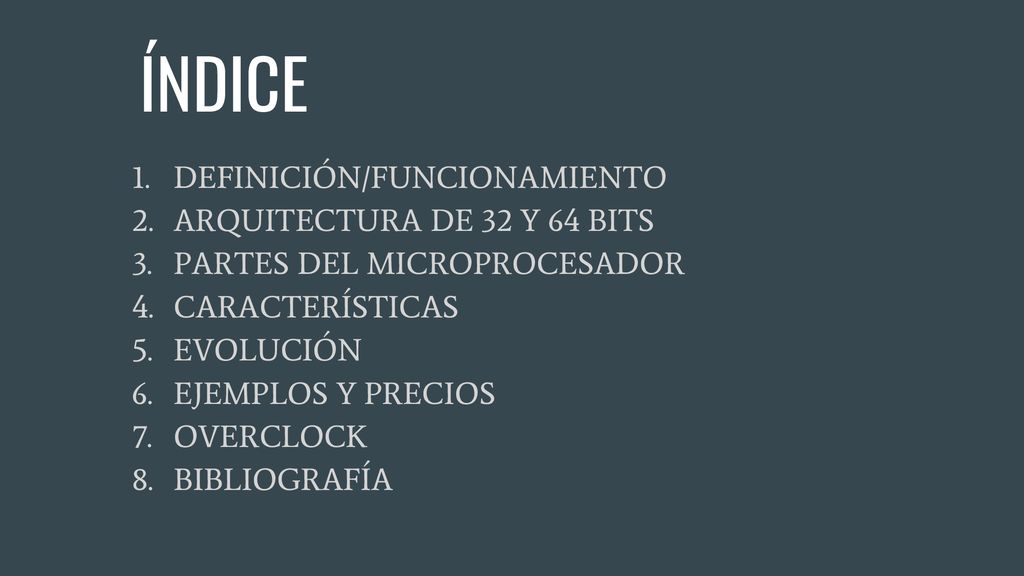

2 ÍNDICE DEFINICIÓN/FUNCIONAMIENTO ARQUITECTURA DE 32 Y 64 BITS
PARTES DEL MICROPROCESADOR CARACTERÍSTICAS EVOLUCIÓN EJEMPLOS Y PRECIOS OVERCLOCK BIBLIOGRAFÍA

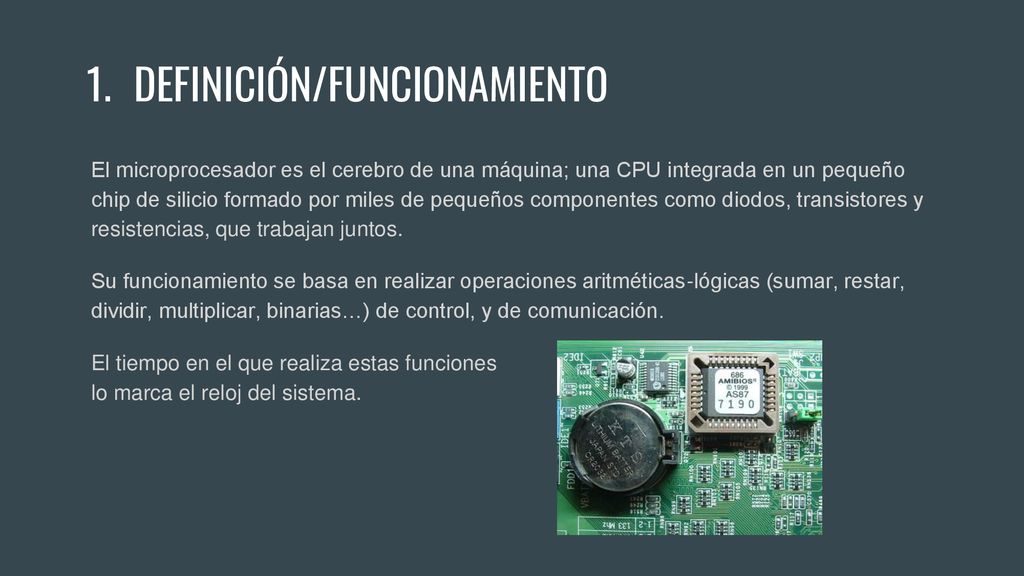

3 DEFINICIÓN/FUNCIONAMIENTO
El microprocesador es el cerebro de una máquina; una CPU integrada en un pequeño chip de silicio formado por miles de pequeños componentes como diodos, transistores y resistencias, que trabajan juntos. Su funcionamiento se basa en realizar operaciones aritméticas-lógicas (sumar, restar, dividir, multiplicar, binarias…) de control, y de comunicación. El tiempo en el que realiza estas funciones lo marca el reloj del sistema.

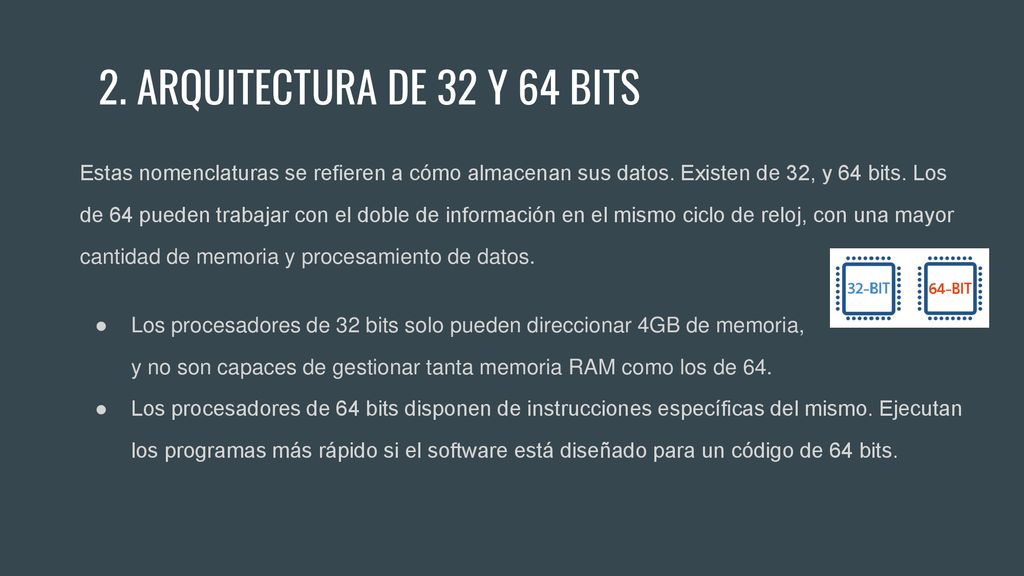

4 2. ARQUITECTURA DE 32 Y 64 BITS Estas nomenclaturas se refieren a cómo almacenan sus datos. Existen de 32, y 64 bits. Los de 64 pueden trabajar con el doble de información en el mismo ciclo de reloj, con una mayor cantidad de memoria y procesamiento de datos. Los procesadores de 32 bits solo pueden direccionar 4GB de memoria, y no son capaces de gestionar tanta memoria RAM como los de 64. Los procesadores de 64 bits disponen de instrucciones específicas del mismo. Ejecutan los programas más rápido si el software está diseñado para un código de 64 bits.

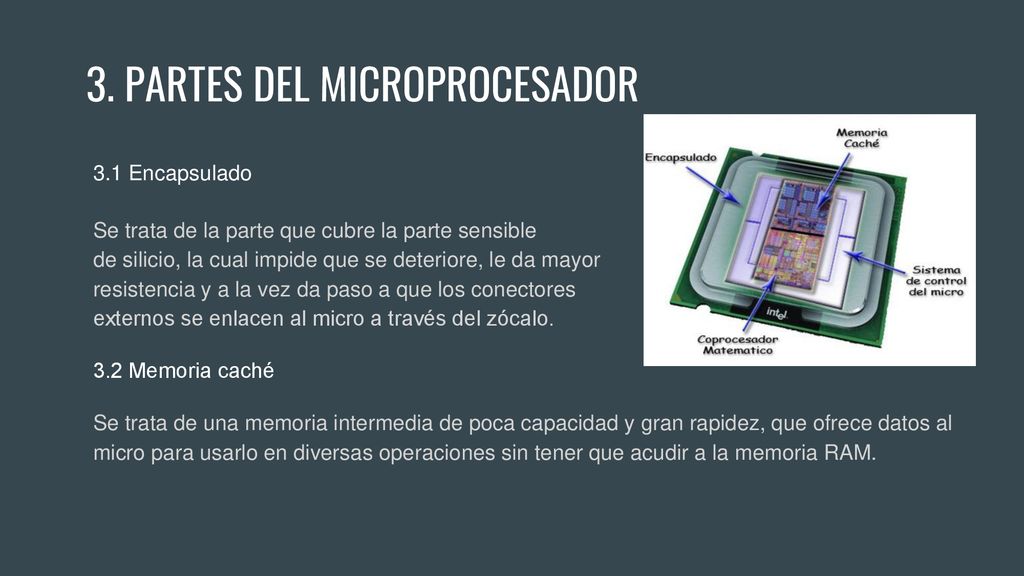

5 3. PARTES DEL MICROPROCESADOR
3.1 Encapsulado Se trata de la parte que cubre la parte sensible de silicio, la cual impide que se deteriore, le da mayor resistencia y a la vez da paso a que los conectores externos se enlacen al micro a través del zócalo. 3.2 Memoria caché Se trata de una memoria intermedia de poca capacidad y gran rapidez, que ofrece datos al micro para usarlo en diversas operaciones sin tener que acudir a la memoria RAM.

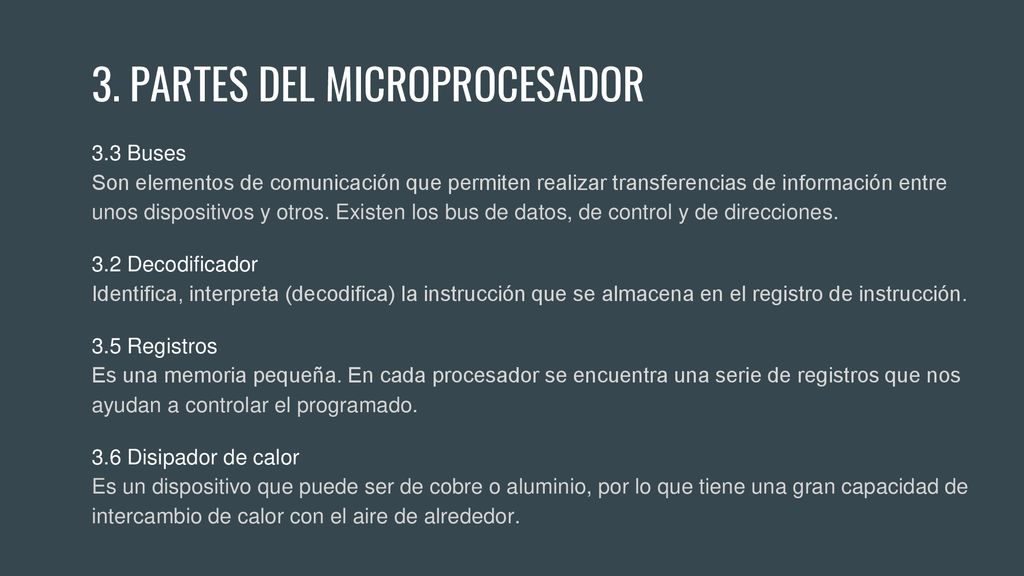

6 3. PARTES DEL MICROPROCESADOR
3.3 Buses Son elementos de comunicación que permiten realizar transferencias de información entre unos dispositivos y otros. Existen los bus de datos, de control y de direcciones. 3.2 Decodificador Identifica, interpreta (decodifica) la instrucción que se almacena en el registro de instrucción. 3.5 Registros Es una memoria pequeña. En cada procesador se encuentra una serie de registros que nos ayudan a controlar el programado. 3.6 Disipador de calor Es un dispositivo que puede ser de cobre o aluminio, por lo que tiene una gran capacidad de intercambio de calor con el aire de alrededor.

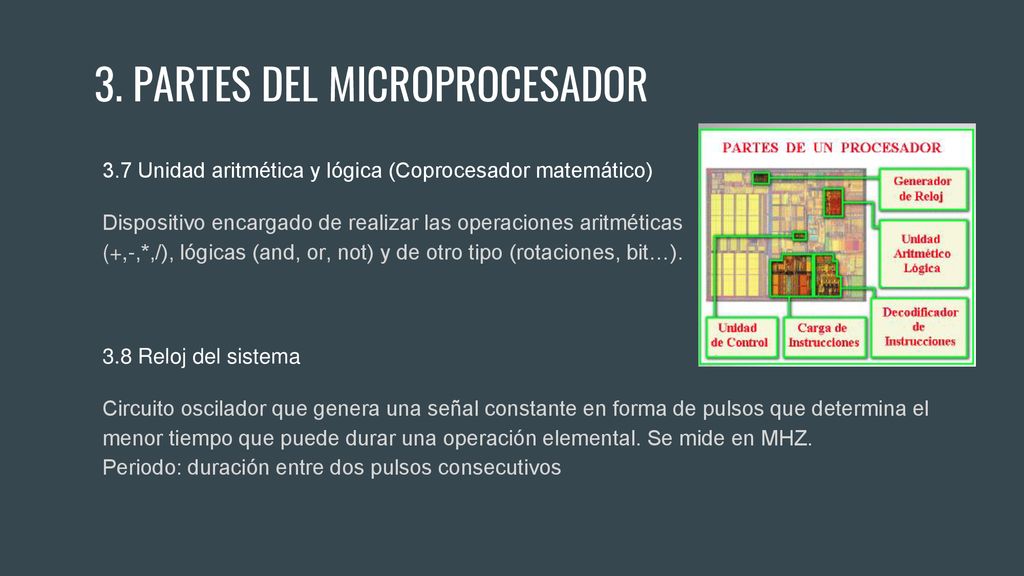

7 3. PARTES DEL MICROPROCESADOR
3.7 Unidad aritmética y lógica (Coprocesador matemático) Dispositivo encargado de realizar las operaciones aritméticas (+,-,*,/), lógicas (and, or, not) y de otro tipo (rotaciones, bit…). 3.8 Reloj del sistema Circuito oscilador que genera una señal constante en forma de pulsos que determina el menor tiempo que puede durar una operación elemental. Se mide en MHZ. Periodo: duración entre dos pulsos consecutivos

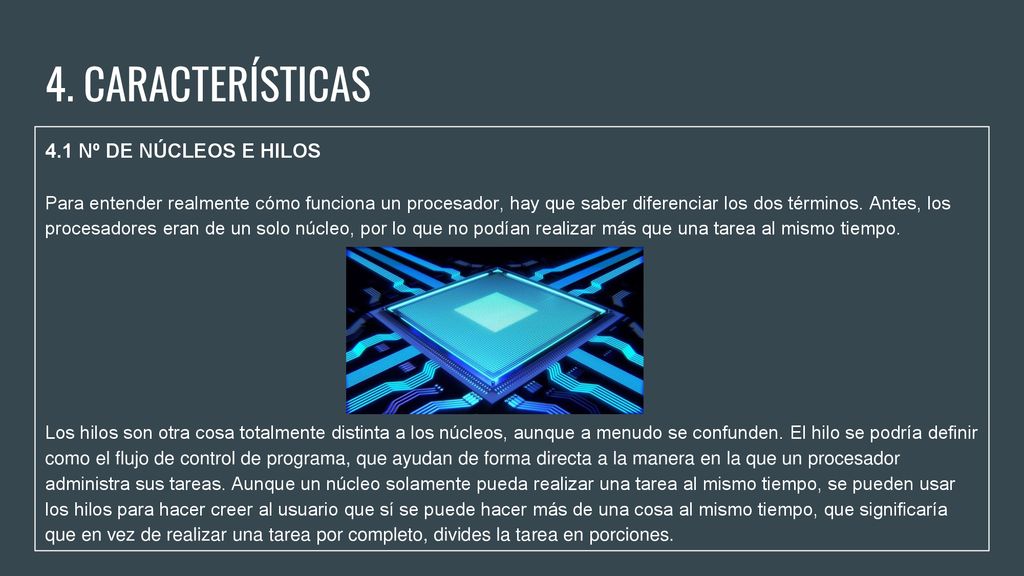

8 4. CARACTERÍSTICAS 4.1 Nº DE NÚCLEOS E HILOS
Para entender realmente cómo funciona un procesador, hay que saber diferenciar los dos términos. Antes, los procesadores eran de un solo núcleo, por lo que no podían realizar más que una tarea al mismo tiempo. Los hilos son otra cosa totalmente distinta a los núcleos, aunque a menudo se confunden. El hilo se podría definir como el flujo de control de programa, que ayudan de forma directa a la manera en la que un procesador administra sus tareas. Aunque un núcleo solamente pueda realizar una tarea al mismo tiempo, se pueden usar los hilos para hacer creer al usuario que sí se puede hacer más de una cosa al mismo tiempo, que significaría que en vez de realizar una tarea por completo, divides la tarea en porciones.

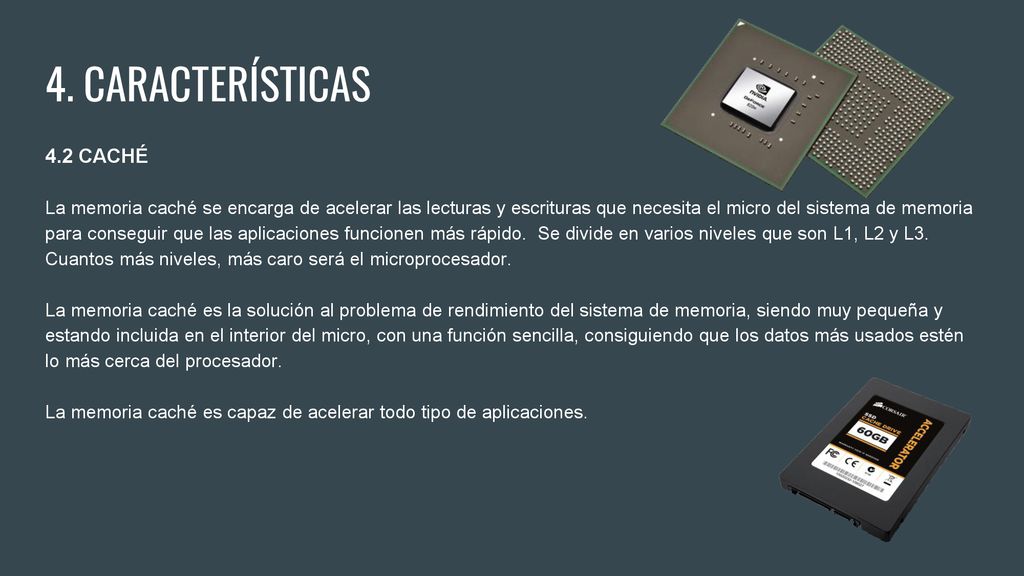

9 4. CARACTERÍSTICAS 4.2 CACHÉ
La memoria caché se encarga de acelerar las lecturas y escrituras que necesita el micro del sistema de memoria para conseguir que las aplicaciones funcionen más rápido. Se divide en varios niveles que son L1, L2 y L3. Cuantos más niveles, más caro será el microprocesador. La memoria caché es la solución al problema de rendimiento del sistema de memoria, siendo muy pequeña y estando incluida en el interior del micro, con una función sencilla, consiguiendo que los datos más usados estén lo más cerca del procesador. La memoria caché es capaz de acelerar todo tipo de aplicaciones.

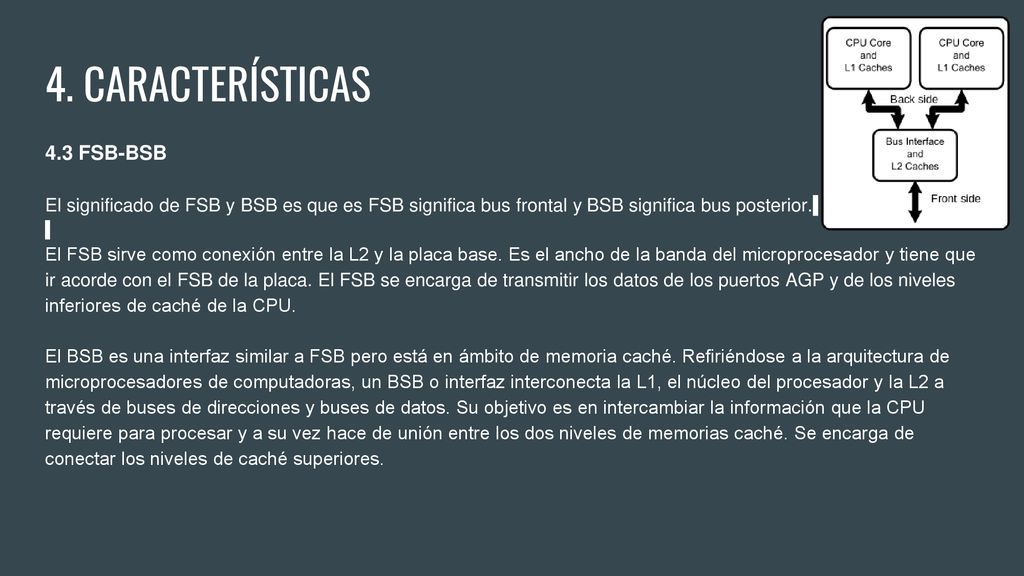

10 4. CARACTERÍSTICAS 4.3 FSB-BSB
El significado de FSB y BSB es que es FSB significa bus frontal y BSB significa bus posterior. El FSB sirve como conexión entre la L2 y la placa base. Es el ancho de la banda del microprocesador y tiene que ir acorde con el FSB de la placa. El FSB se encarga de transmitir los datos de los puertos AGP y de los niveles inferiores de caché de la CPU. El BSB es una interfaz similar a FSB pero está en ámbito de memoria caché. Refiriéndose a la arquitectura de microprocesadores de computadoras, un BSB o interfaz interconecta la L1, el núcleo del procesador y la L2 a través de buses de direcciones y buses de datos. Su objetivo es en intercambiar la información que la CPU requiere para procesar y a su vez hace de unión entre los dos niveles de memorias caché. Se encarga de conectar los niveles de caché superiores.

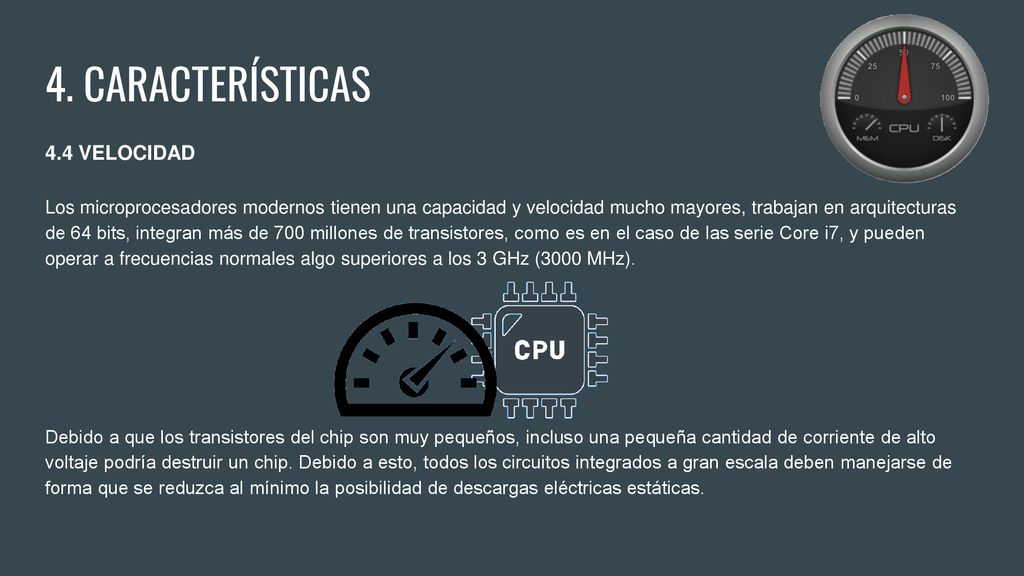

11 4. CARACTERÍSTICAS 4.4 VELOCIDAD
Los microprocesadores modernos tienen una capacidad y velocidad mucho mayores, trabajan en arquitecturas de 64 bits, integran más de 700 millones de transistores, como es en el caso de las serie Core i7, y pueden operar a frecuencias normales algo superiores a los 3 GHz (3000 MHz). Debido a que los transistores del chip son muy pequeños, incluso una pequeña cantidad de corriente de alto voltaje podría destruir un chip. Debido a esto, todos los circuitos integrados a gran escala deben manejarse de forma que se reduzca al mínimo la posibilidad de descargas eléctricas estáticas.

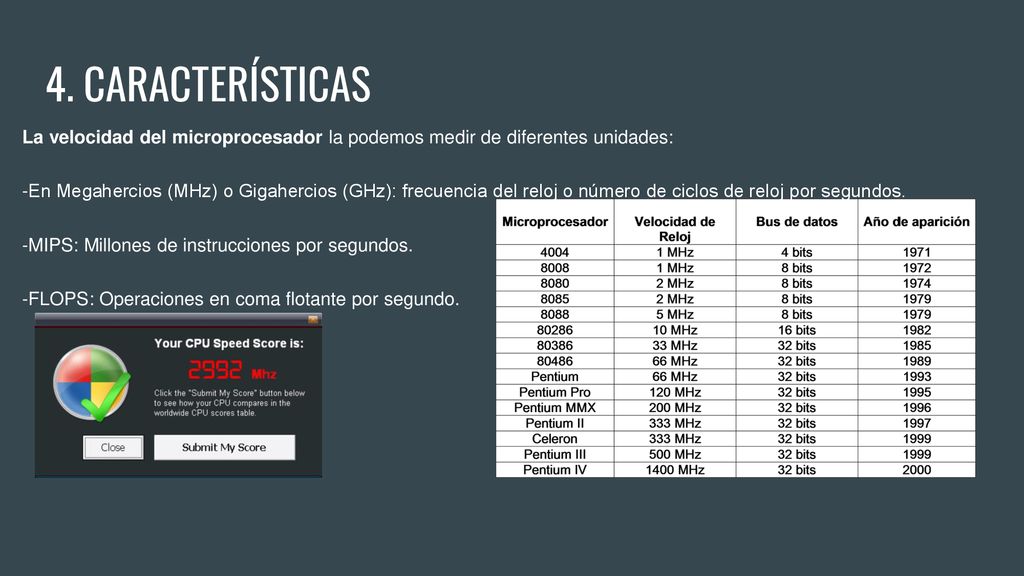

12 4. CARACTERÍSTICAS La velocidad del microprocesador la podemos medir de diferentes unidades: -En Megahercios (MHz) o Gigahercios (GHz): frecuencia del reloj o número de ciclos de reloj por segundos. -MIPS: Millones de instrucciones por segundos. -FLOPS: Operaciones en coma flotante por segundo.

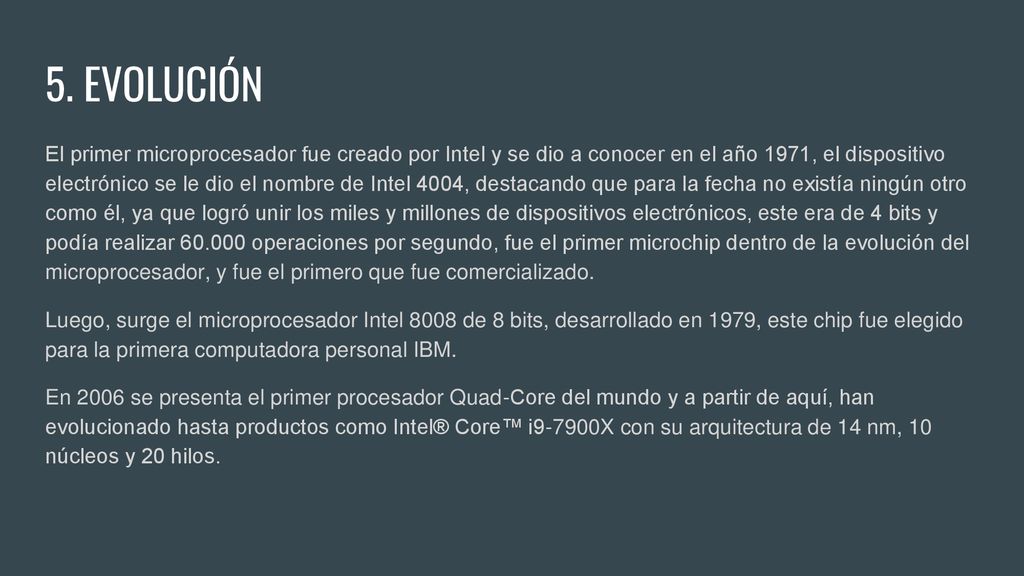

13 5. EVOLUCIÓN El primer microprocesador fue creado por Intel y se dio a conocer en el año 1971, el dispositivo electrónico se le dio el nombre de Intel 4004, destacando que para la fecha no existía ningún otro como él, ya que logró unir los miles y millones de dispositivos electrónicos, este era de 4 bits y podía realizar operaciones por segundo, fue el primer microchip dentro de la evolución del microprocesador, y fue el primero que fue comercializado. Luego, surge el microprocesador Intel 8008 de 8 bits, desarrollado en 1979, este chip fue elegido para la primera computadora personal IBM. En 2006 se presenta el primer procesador Quad-Core del mundo y a partir de aquí, han evolucionado hasta productos como Intel® Core™ i9-7900X con su arquitectura de 14 nm, 10 núcleos y 20 hilos.

14 5. EVOLUCIÓN

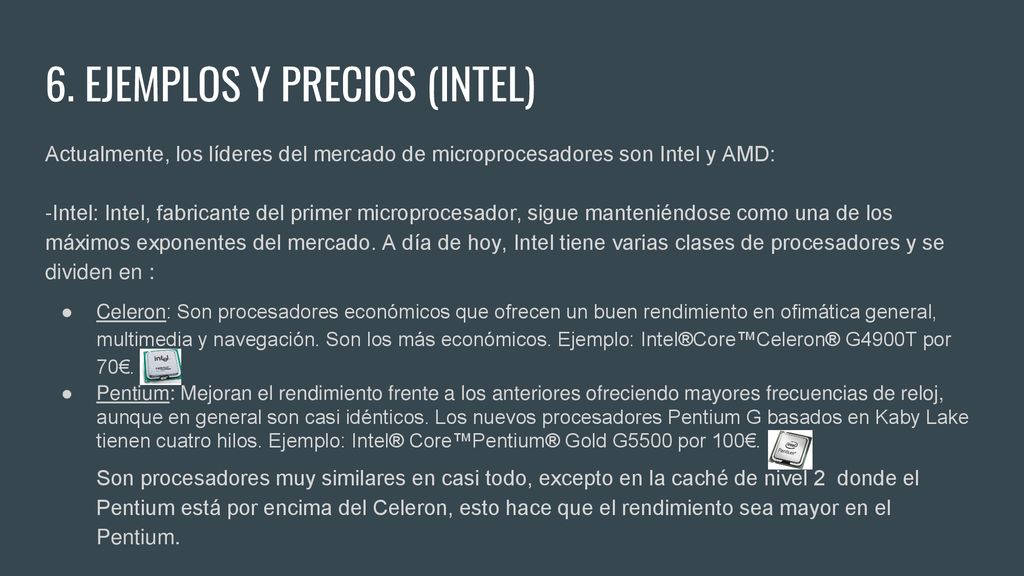

15 6. EJEMPLOS Y PRECIOS (INTEL)
Actualmente, los líderes del mercado de microprocesadores son Intel y AMD: -Intel: Intel, fabricante del primer microprocesador, sigue manteniéndose como una de los máximos exponentes del mercado. A día de hoy, Intel tiene varias clases de procesadores y se dividen en : Celeron: Son procesadores económicos que ofrecen un buen rendimiento en ofimática general, multimedia y navegación. Son los más económicos. Ejemplo: Intel®Core™Celeron® G4900T por 70€. Pentium: Mejoran el rendimiento frente a los anteriores ofreciendo mayores frecuencias de reloj, aunque en general son casi idénticos. Los nuevos procesadores Pentium G basados en Kaby Lake tienen cuatro hilos. Ejemplo: Intel® Core™Pentium® Gold G5500 por 100€. Son procesadores muy similares en casi todo, excepto en la caché de nivel 2 donde el Pentium está por encima del Celeron, esto hace que el rendimiento sea mayor en el Pentium.

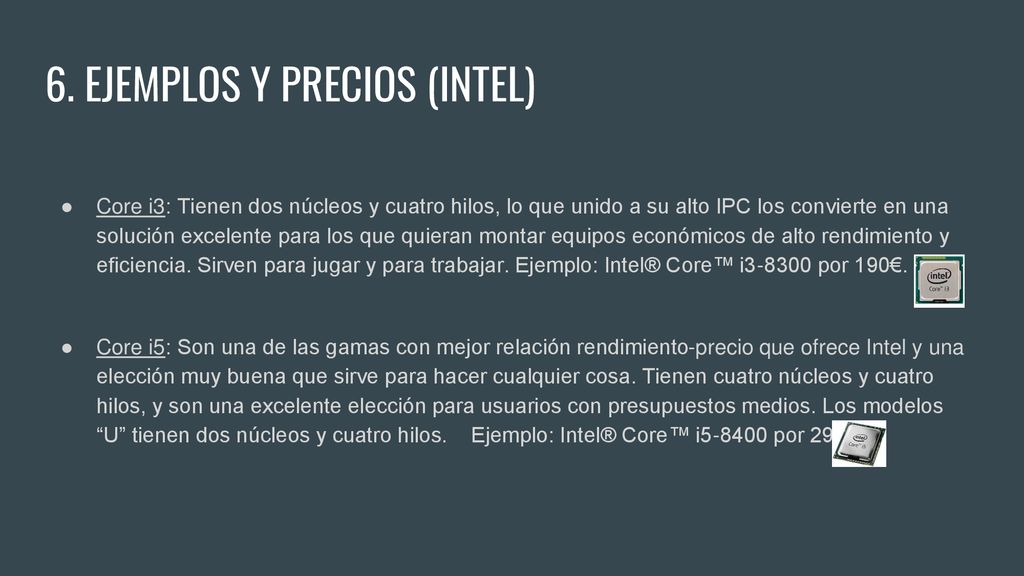

16 6. EJEMPLOS Y PRECIOS (INTEL)
Core i3: Tienen dos núcleos y cuatro hilos, lo que unido a su alto IPC los convierte en una solución excelente para los que quieran montar equipos económicos de alto rendimiento y eficiencia. Sirven para jugar y para trabajar. Ejemplo: Intel® Core™ i por 190€. Core i5: Son una de las gamas con mejor relación rendimiento-precio que ofrece Intel y una elección muy buena que sirve para hacer cualquier cosa. Tienen cuatro núcleos y cuatro hilos, y son una excelente elección para usuarios con presupuestos medios. Los modelos “U” tienen dos núcleos y cuatro hilos. Ejemplo: Intel® Core™ i por 295€.

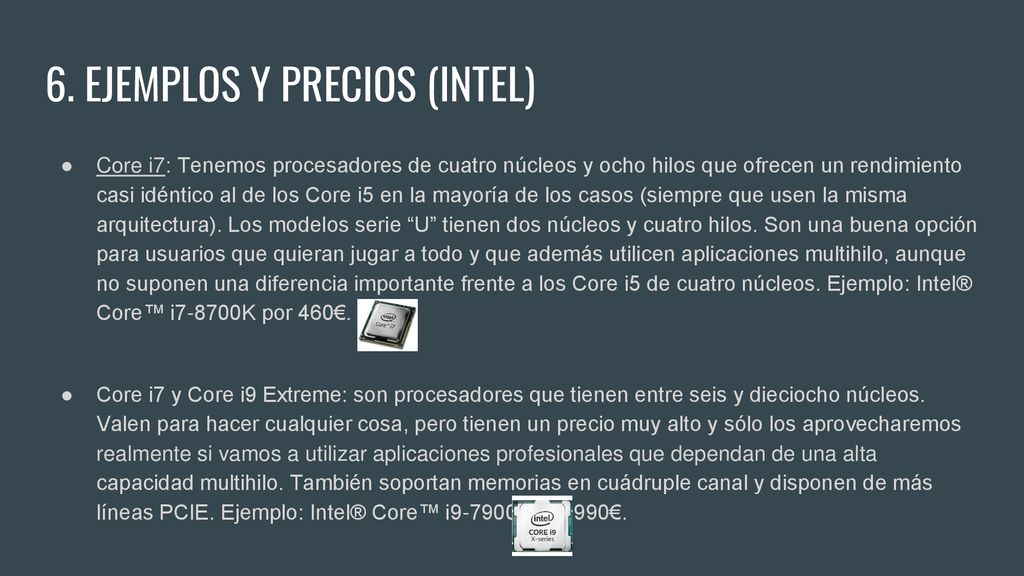

17 6. EJEMPLOS Y PRECIOS (INTEL)
Core i7: Tenemos procesadores de cuatro núcleos y ocho hilos que ofrecen un rendimiento casi idéntico al de los Core i5 en la mayoría de los casos (siempre que usen la misma arquitectura). Los modelos serie “U” tienen dos núcleos y cuatro hilos. Son una buena opción para usuarios que quieran jugar a todo y que además utilicen aplicaciones multihilo, aunque no suponen una diferencia importante frente a los Core i5 de cuatro núcleos. Ejemplo: Intel® Core™ i7-8700K por 460€. Core i7 y Core i9 Extreme: son procesadores que tienen entre seis y dieciocho núcleos. Valen para hacer cualquier cosa, pero tienen un precio muy alto y sólo los aprovecharemos realmente si vamos a utilizar aplicaciones profesionales que dependan de una alta capacidad multihilo. También soportan memorias en cuádruple canal y disponen de más líneas PCIE. Ejemplo: Intel® Core™ i9-7900X por 990€.

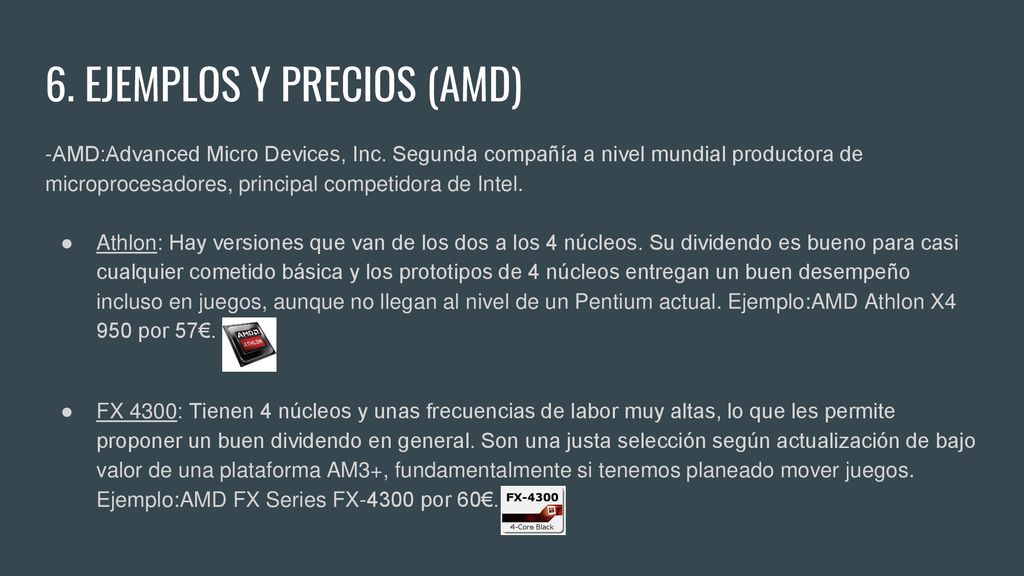

18 6. EJEMPLOS Y PRECIOS (AMD)
-AMD:Advanced Micro Devices, Inc. Segunda compañía a nivel mundial productora de microprocesadores, principal competidora de Intel. Athlon: Hay versiones que van de los dos a los 4 núcleos. Su dividendo es bueno para casi cualquier cometido básica y los prototipos de 4 núcleos entregan un buen desempeño incluso en juegos, aunque no llegan al nivel de un Pentium actual. Ejemplo:AMD Athlon X4 950 por 57€. FX 4300: Tienen 4 núcleos y unas frecuencias de labor muy altas, lo que les permite proponer un buen dividendo en general. Son una justa selección según actualización de bajo valor de una plataforma AM3+, fundamentalmente si tenemos planeado mover juegos. Ejemplo:AMD FX Series FX-4300 por 60€.

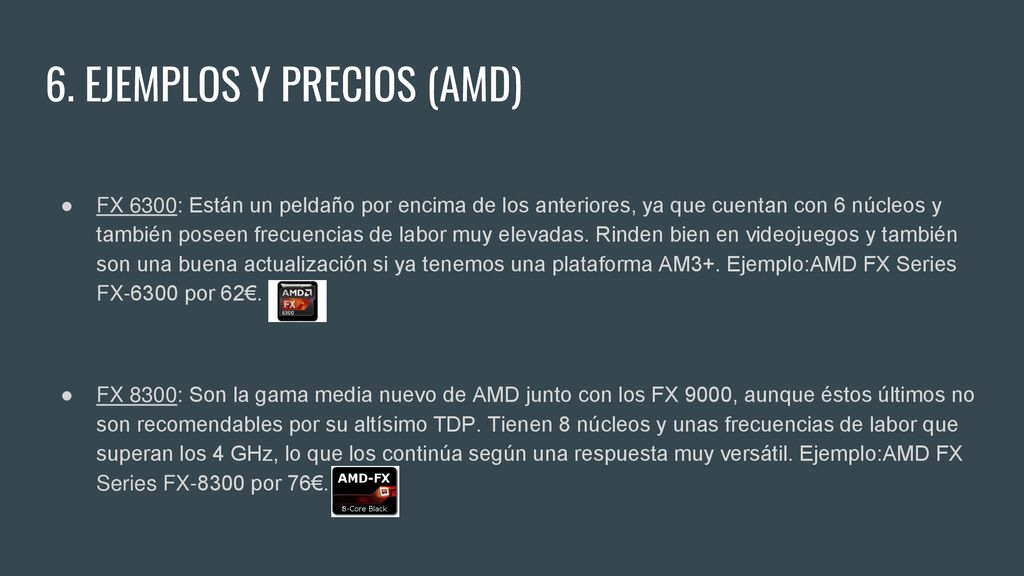

19 6. EJEMPLOS Y PRECIOS (AMD)
FX 6300: Están un peldaño por encima de los anteriores, ya que cuentan con 6 núcleos y también poseen frecuencias de labor muy elevadas. Rinden bien en videojuegos y también son una buena actualización si ya tenemos una plataforma AM3+. Ejemplo:AMD FX Series FX-6300 por 62€. FX 8300: Son la gama media nuevo de AMD junto con los FX 9000, aunque éstos últimos no son recomendables por su altísimo TDP. Tienen 8 núcleos y unas frecuencias de labor que superan los 4 GHz, lo que los continúa según una respuesta muy versátil. Ejemplo:AMD FX Series FX-8300 por 76€.

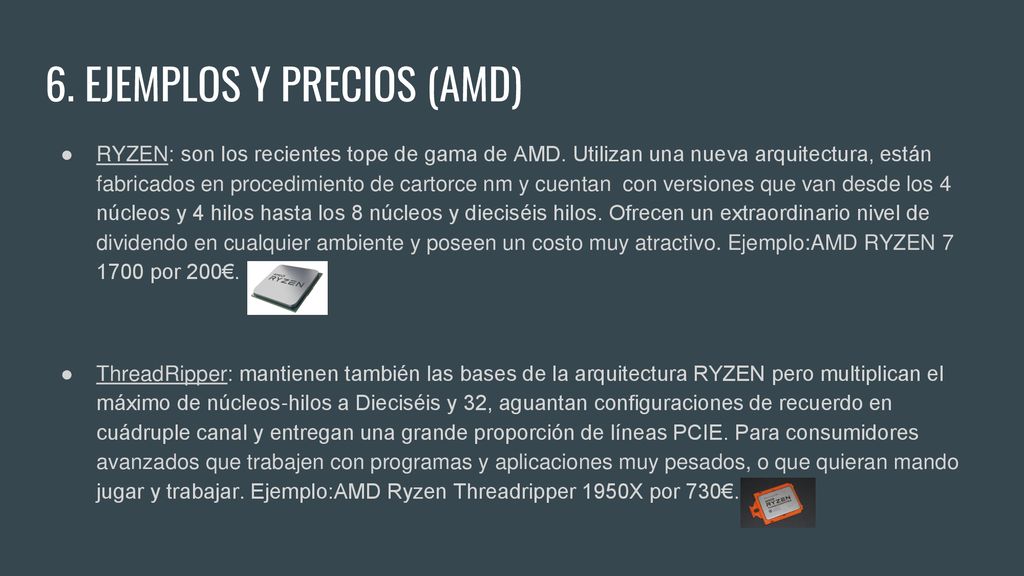

20 6. EJEMPLOS Y PRECIOS (AMD)
RYZEN: son los recientes tope de gama de AMD. Utilizan una nueva arquitectura, están fabricados en procedimiento de cartorce nm y cuentan con versiones que van desde los 4 núcleos y 4 hilos hasta los 8 núcleos y dieciséis hilos. Ofrecen un extraordinario nivel de dividendo en cualquier ambiente y poseen un costo muy atractivo. Ejemplo:AMD RYZEN por 200€. ThreadRipper: mantienen también las bases de la arquitectura RYZEN pero multiplican el máximo de núcleos-hilos a Dieciséis y 32, aguantan configuraciones de recuerdo en cuádruple canal y entregan una grande proporción de líneas PCIE. Para consumidores avanzados que trabajen con programas y aplicaciones muy pesados, o que quieran mando jugar y trabajar. Ejemplo:AMD Ryzen Threadripper 1950X por 730€.

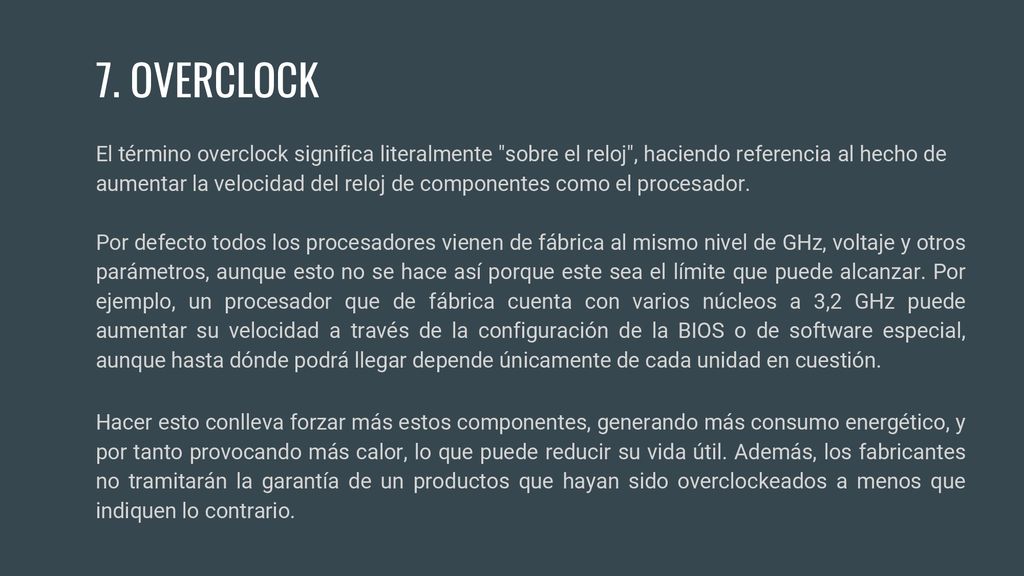

21 7. OVERCLOCK El término overclock significa literalmente "sobre el reloj", haciendo referencia al hecho de aumentar la velocidad del reloj de componentes como el procesador. Por defecto todos los procesadores vienen de fábrica al mismo nivel de GHz, voltaje y otros parámetros, aunque esto no se hace así porque este sea el límite que puede alcanzar. Por ejemplo, un procesador que de fábrica cuenta con varios núcleos a 3,2 GHz puede aumentar su velocidad a través de la configuración de la BIOS o de software especial, aunque hasta dónde podrá llegar depende únicamente de cada unidad en cuestión. Hacer esto conlleva forzar más estos componentes, generando más consumo energético, y por tanto provocando más calor, lo que puede reducir su vida útil. Además, los fabricantes no tramitarán la garantía de un productos que hayan sido overclockeados a menos que indiquen lo contrario.

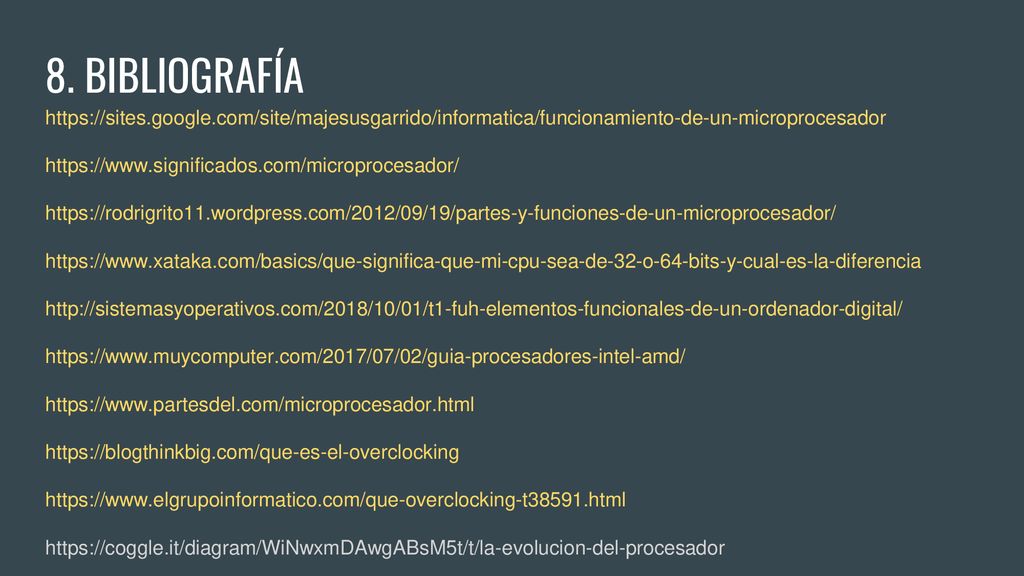

22 8. BIBLIOGRAFÍA

23 ¡GRACIAS POR SU ATENCIÓN!
