FORMATO GRATUITO FORMATO BASICO DE CONEXIÓN A LA RED-EDEQ

Presentación del tema: "FORMATO GRATUITO FORMATO BASICO DE CONEXIÓN A LA RED-EDEQ"— Transcripción de la presentación:

1 FORMATO GRATUITO FORMATO BASICO DE CONEXIÓN A LA RED-EDEQ
DIAGRAMA UNIFILAR DE LA CONEXION RESUMEN DE LA INSTALACION ELECTRICA DIRECCION: FECHA: INFORMACION DEL PROFESIONAL COMPETENTE Nombre del competente: Matricula Profesional N°: Nivel de competencia: Categoria: T1: ___ T2: ___T3:___ T4: ___ T5:___T6: ___ DATOS TECNICOS REQUERIDOS Distancia de la acometida (m) Tipo de medidor (A1-A2-A3-A4) Calibre de la acometida (Cobre - AWG) Fabricante del medidor Regulación de tensión de la acometida (<3%) Número de serie del medidor Tipo de Acometida (aérea - subterránea) N° del Certificado del producto del medidor Capacidad instalable Acometida (kVA) Fabricante de la caja hermética o gabinete Conductor de puesta a tierra (AWG) # certificado del producto de la caja o gabinete  Cumple distancias de seguridad RETIE S/N Protección de sobre corriente principal (A) SISTEMA DE PUESTA A TIERRA DE LA INSTALACION CALCULO DE REGULACIÓN DELA ACOMETIDA: Cobre Calibre mínimo 8 AWG NTC 2050 Tabla –Tubería metálica intermedia galvanizada o PVC empotrado Nota: la instalación eléctrica debe cumplir con todas las distancias mínimas de seguridad RETIE Articulo 13.1 y realizarse con materiales con certificados del producto conforme al RETIE, en el caso de identificar desviaciones se deben notificar y corregir previamente. No se deben instalar tuberías no metálicas liviana (tipo A),expuestas ni en cielos falsos; solo se admiten si van embebidas en concreto o en materiales resistentes al fuego mínimo 15 minutos, RETIE ART Cualquier omisión de información en este formato no exonera al profesional competente de dar cumplimiento al RETIE Conector certificado o soldadura exotérmica Varilla de cobre 5/8” 2.4m ____________________________________ Firma del propietario de la instalación ________________________________________________Firma del profesional competente a cargo de la ejecución Cedula: FORMATO GRATUITO Versión: 2019

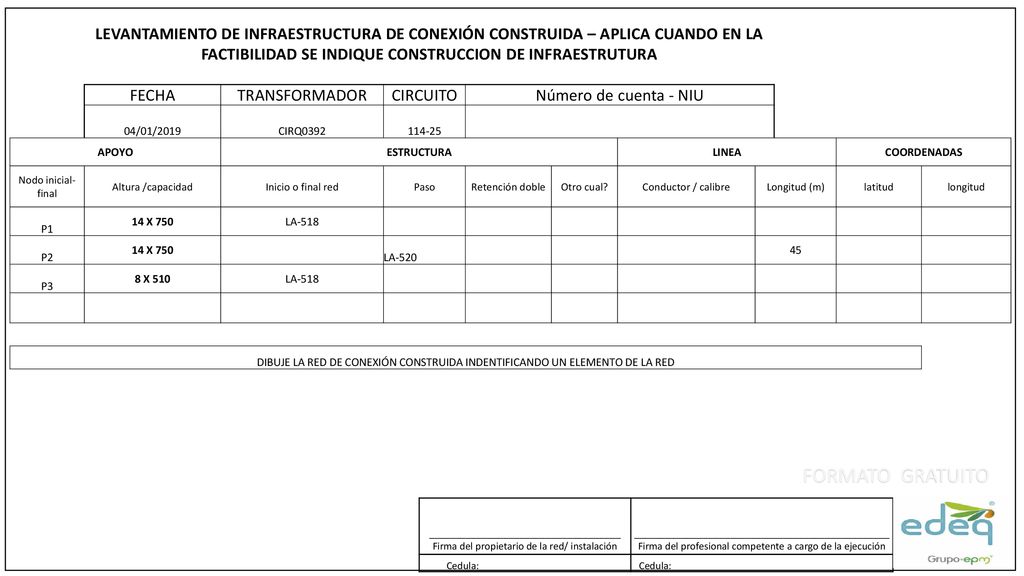

2 LEVANTAMIENTO DE INFRAESTRUCTURA DE CONEXIÓN CONSTRUIDA – APLICA CUANDO EN LA FACTIBILIDAD SE INDIQUE CONSTRUCCION DE INFRAESTRUTURA FECHA TRANSFORMADOR CIRCUITO Número de cuenta - NIU 04/01/2019 CIRQ0392 114-25 APOYO ESTRUCTURA LINEA COORDENADAS Nodo inicial-final Altura /capacidad Inicio o final red Paso Retención doble Otro cual? Conductor / calibre Longitud (m) latitud longitud P1 14 X 750 LA-518 P2 LA-520 45 P3 8 X 510 DIBUJE LA RED DE CONEXIÓN CONSTRUIDA INDENTIFICANDO UN ELEMENTO DE LA RED FORMATO GRATUITO ____________________________________ Firma del propietario de la red/ instalación ________________________________________________Firma del profesional competente a cargo de la ejecución Cedula:

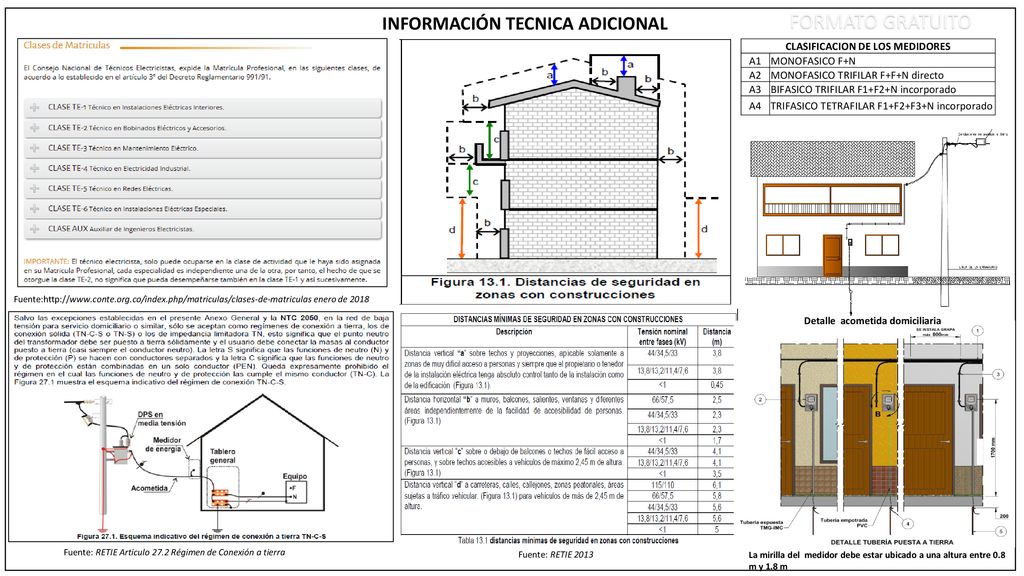

3 CLASIFICACION DE LOS MEDIDORES
INFORMACIÓN TECNICA ADICIONAL FORMATO GRATUITO CLASIFICACION DE LOS MEDIDORES A1 MONOFASICO F+N A2 MONOFASICO TRIFILAR F+F+N directo A3 BIFASICO TRIFILAR F1+F2+N incorporado A4 TRIFASICO TETRAFILAR F1+F2+F3+N incorporado Fuente: enero de 2018 Detalle acometida domiciliaria Fuente: RETIE Articulo 27.2 Régimen de Conexión a tierra Fuente: RETIE 2013 La mirilla del medidor debe estar ubicado a una altura entre 0.8 m y 1.8 m
