MÉTODOS VERDADERA MAGNITUD Sistema Diédrico
2
VERDADERA MAGNITUD Métodos para cambiar la posición de un punto, plano o recta (polígono) con respecto a PV y PH Abatimiento Giro Cambio de plano
3
Cambio de plano horizontal
Cambio de plano: El cambio de plano es un método que supone mover la LT, es decir, trabajamos con una nueva línea de tierra a partir de la cual moveremos los elementos para llevarlos a v.m. . Cambio de plano horizontal Cambio de plano vertical El elemento cambiado se indica con un subíndice numérico= A1 /a1 / a’1
4

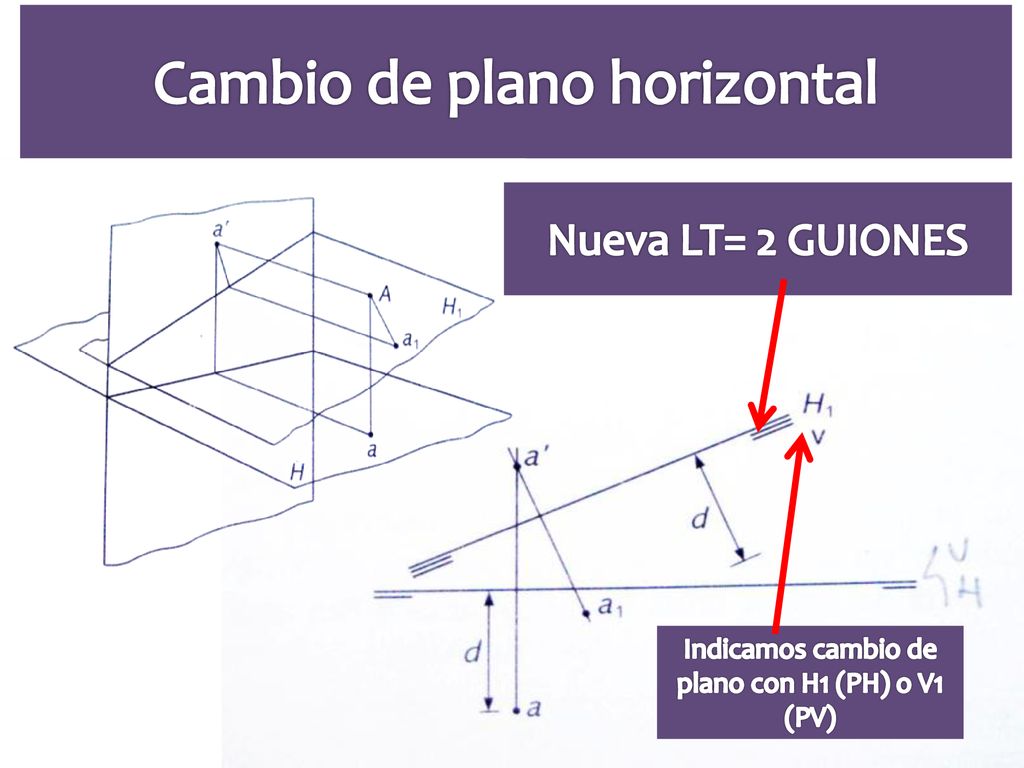

Cambio de plano horizontal
Nueva LT= 2 GUIONES Indicamos cambio de plano con H1 (PH) o V1 (PV)
5
Cambio de plano horizontal. UN punto
H1V +a’ d +a1 d +a
6

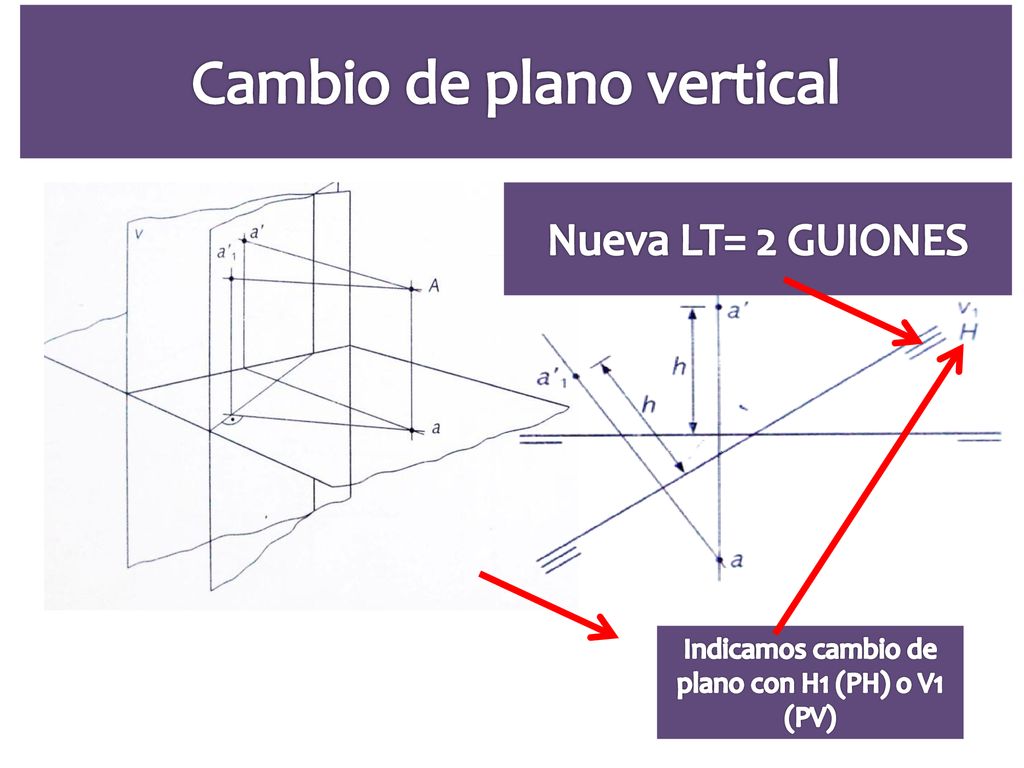

Cambio de plano vertical
Nueva LT= 2 GUIONES Indicamos cambio de plano con H1 (PH) o V1 (PV)
7

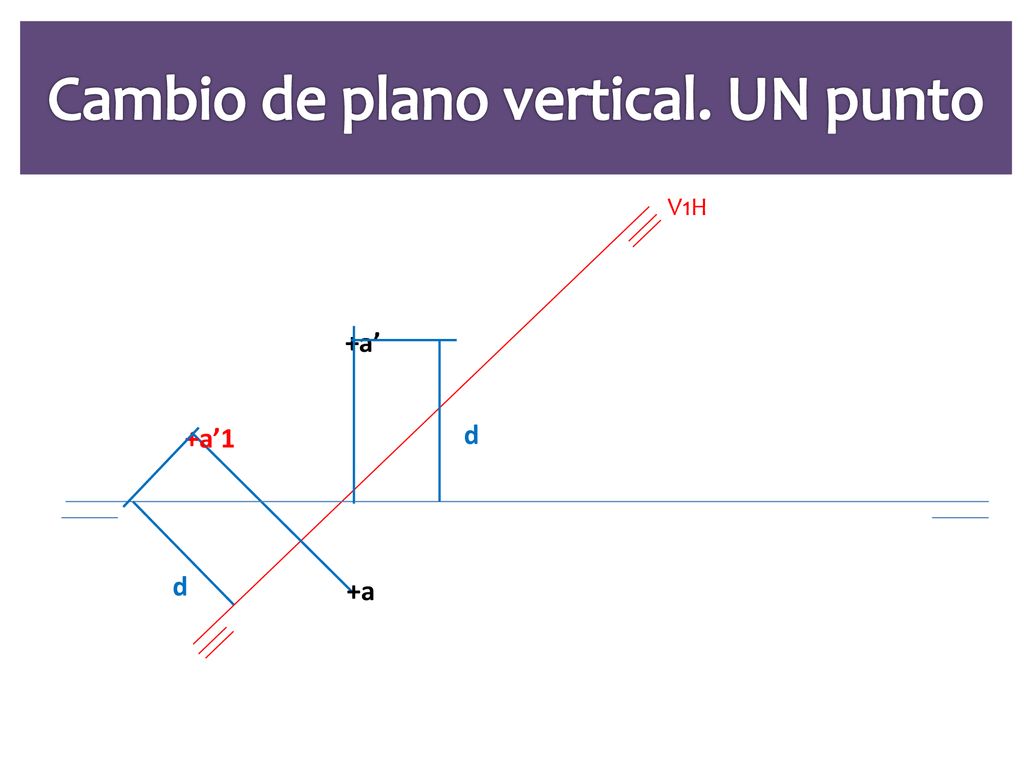

Cambio de plano vertical. UN punto
V1H +a’ +a’1 d d +a
8

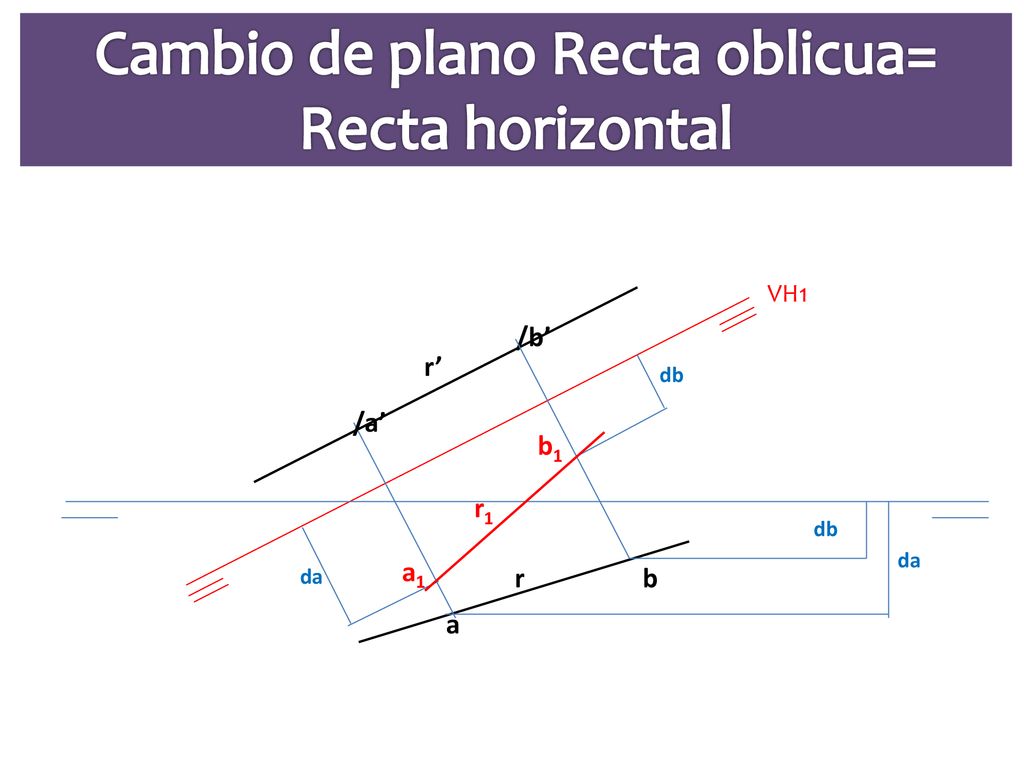

Cambio de plano Recta oblicua= Recta horizontal
VH1 /b’ r’ db /a’ b1 r1 db da a1 da r b a
9

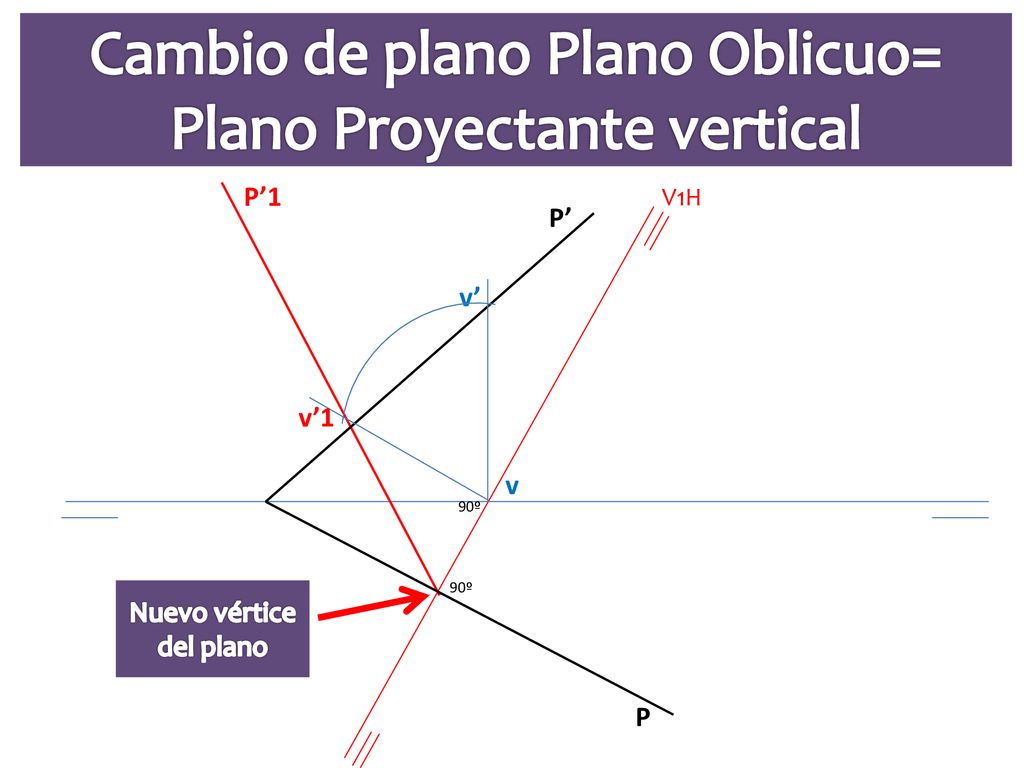

Cambio de plano Plano Oblicuo= Plano Proyectante vertical
V1H P’ v’ v’1 v 90º 90º Nuevo vértice del plano P
