Trazabilidad de los Productos

Presentación del tema: "Trazabilidad de los Productos"— Transcripción de la presentación:

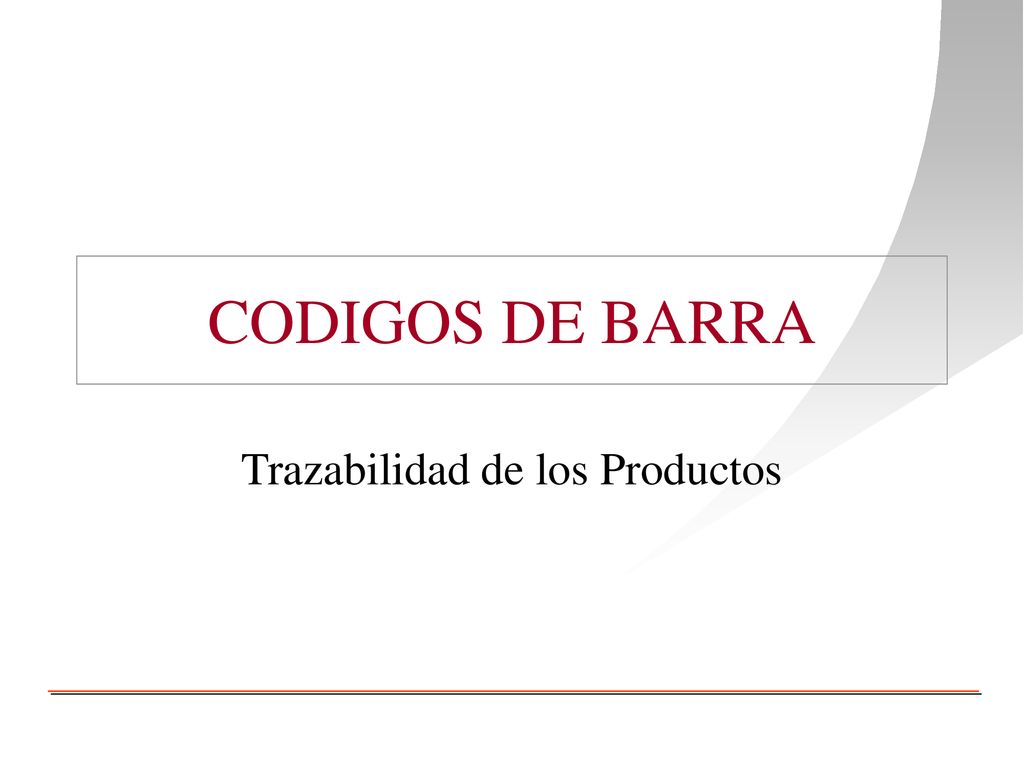

1 Trazabilidad de los Productos
CODIGOS DE BARRA Trazabilidad de los Productos

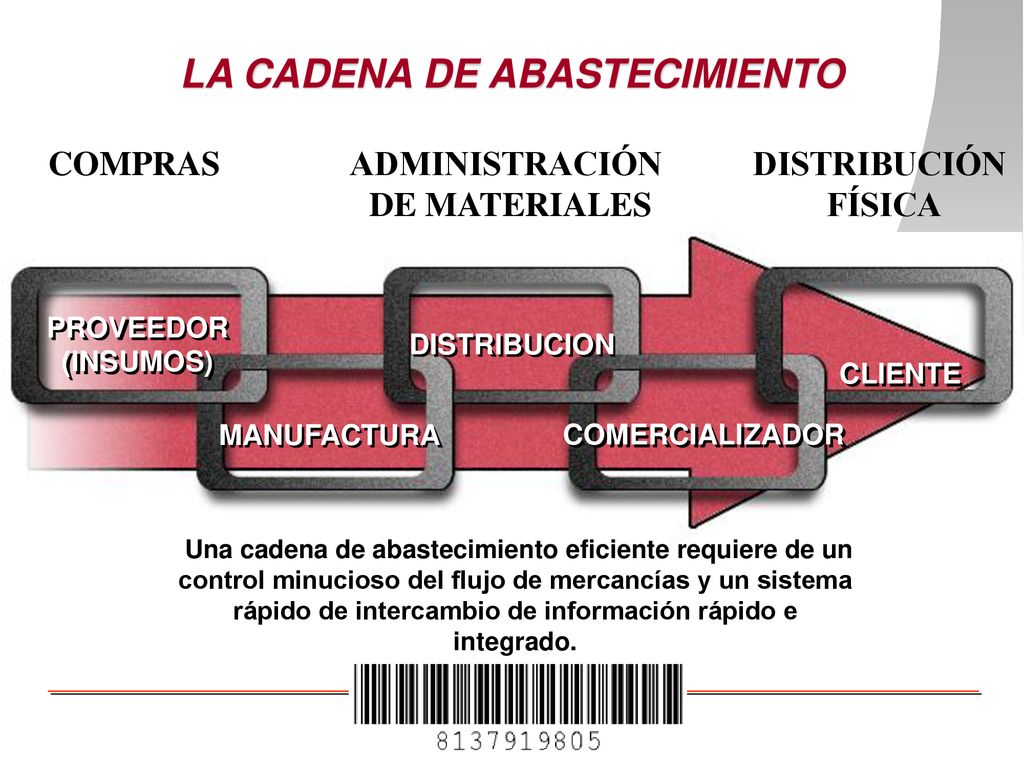

2 LA CADENA DE ABASTECIMIENTO
COMPRAS ADMINISTRACIÓN DE MATERIALES DISTRIBUCIÓN FÍSICA PROVEEDOR (INSUMOS) DISTRIBUCION CLIENTE MANUFACTURA COMERCIALIZADOR Una cadena de abastecimiento eficiente requiere de un control minucioso del flujo de mercancías y un sistema rápido de intercambio de información rápido e integrado.

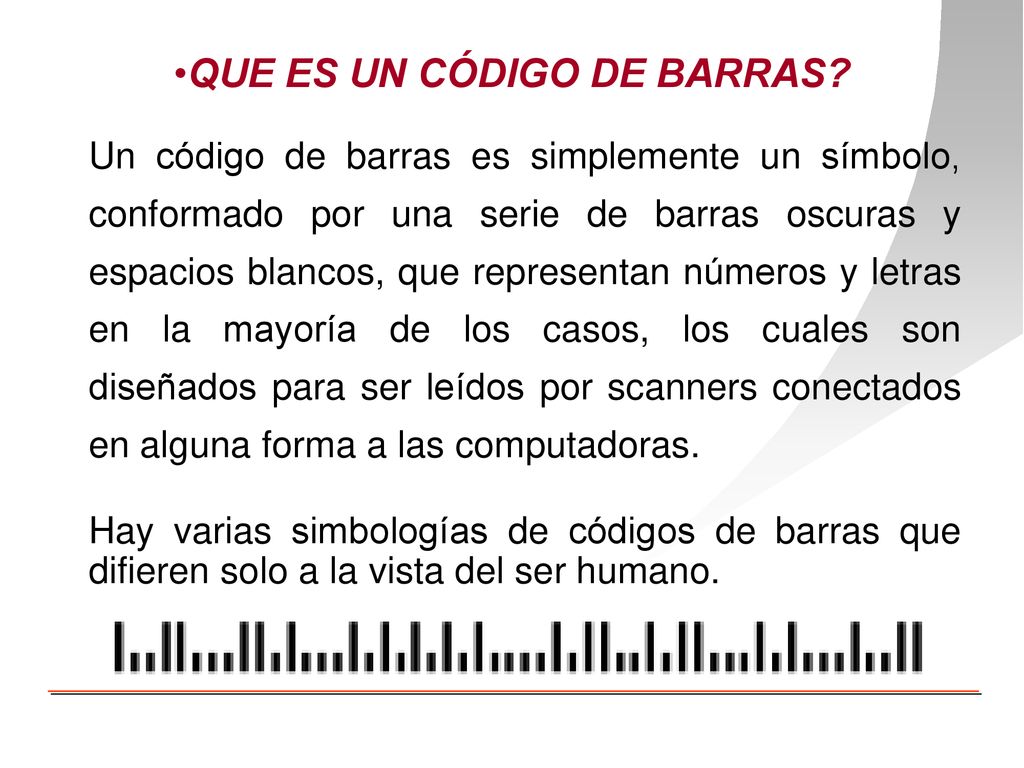

3 QUE ES UN CÓDIGO DE BARRAS?
Un código de barras es simplemente un símbolo, conformado por una serie de barras oscuras y espacios blancos, que representan números y letras en la mayoría de los casos, los cuales son diseñados para ser leídos por scanners conectados en alguna forma a las computadoras. Hay varias simbologías de códigos de barras que difieren solo a la vista del ser humano.

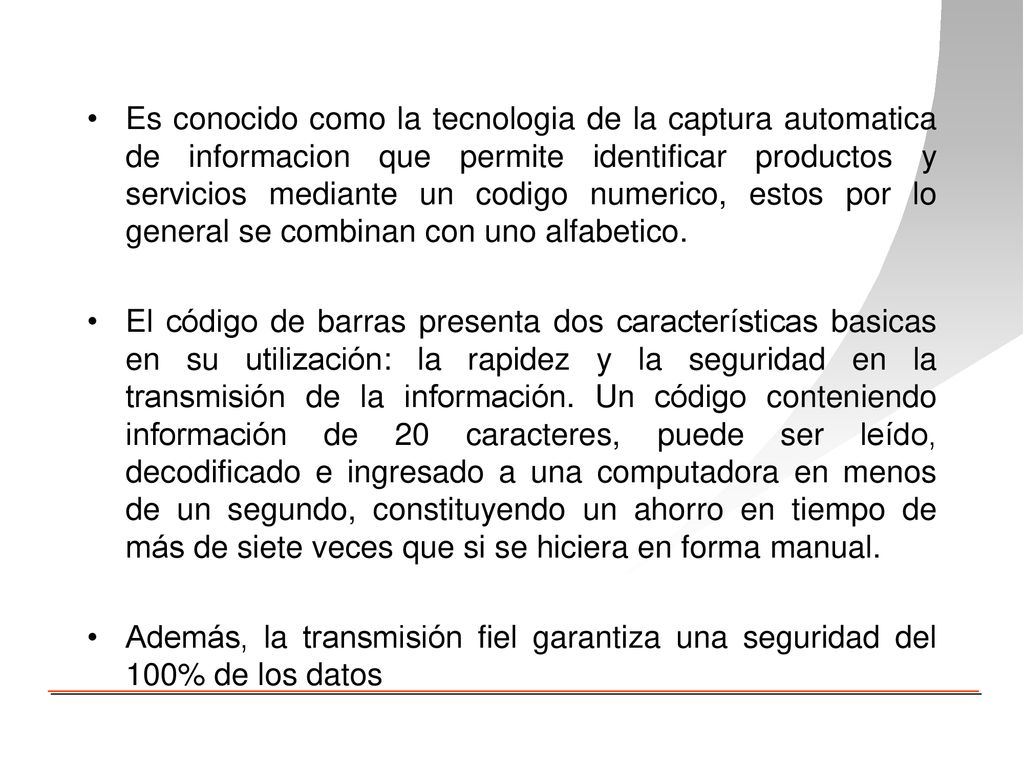

4 Es conocido como la tecnologia de la captura automatica de informacion que permite identificar productos y servicios mediante un codigo numerico, estos por lo general se combinan con uno alfabetico. El código de barras presenta dos características basicas en su utilización: la rapidez y la seguridad en la transmisión de la información. Un código conteniendo información de 20 caracteres, puede ser leído, decodificado e ingresado a una computadora en menos de un segundo, constituyendo un ahorro en tiempo de más de siete veces que si se hiciera en forma manual. Además, la transmisión fiel garantiza una seguridad del 100% de los datos

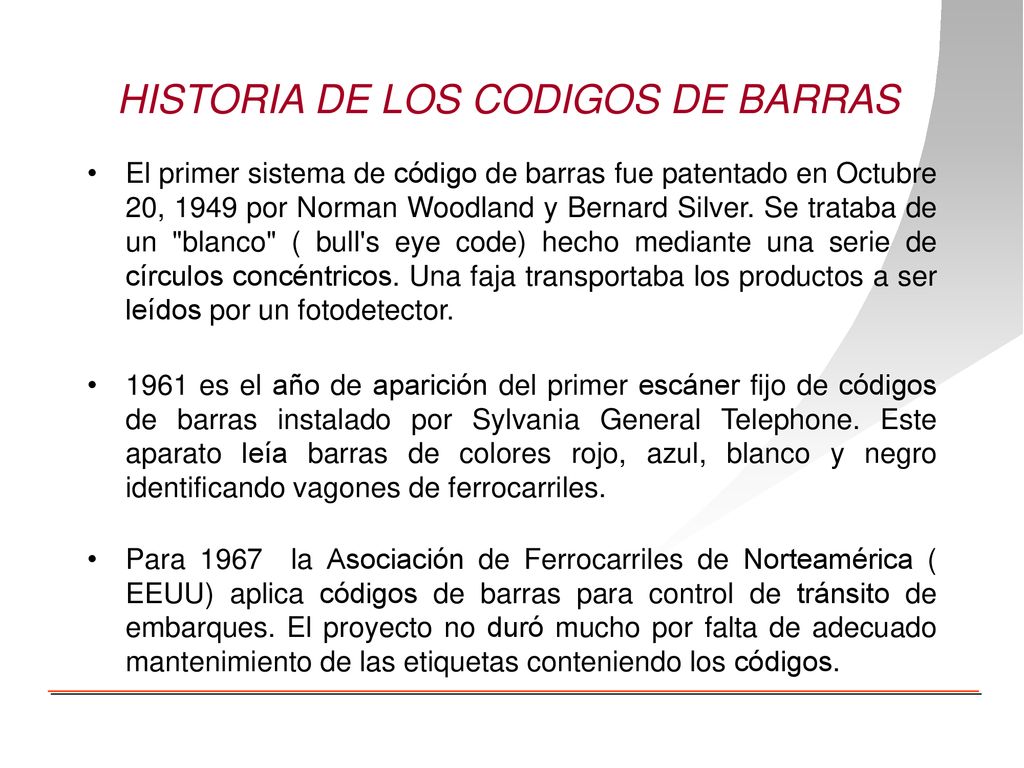

5 HISTORIA DE LOS CODIGOS DE BARRAS
El primer sistema de código de barras fue patentado en Octubre 20, 1949 por Norman Woodland y Bernard Silver. Se trataba de un "blanco" ( bull's eye code) hecho mediante una serie de círculos concéntricos. Una faja transportaba los productos a ser leídos por un fotodetector. 1961 es el año de aparición del primer escáner fijo de códigos de barras instalado por Sylvania General Telephone. Este aparato leía barras de colores rojo, azul, blanco y negro identificando vagones de ferrocarriles. Para 1967  la Asociación de Ferrocarriles de Norteamérica ( EEUU) aplica códigos de barras para control de tránsito de embarques. El proyecto no duró mucho por falta de adecuado mantenimiento de las etiquetas conteniendo los códigos.

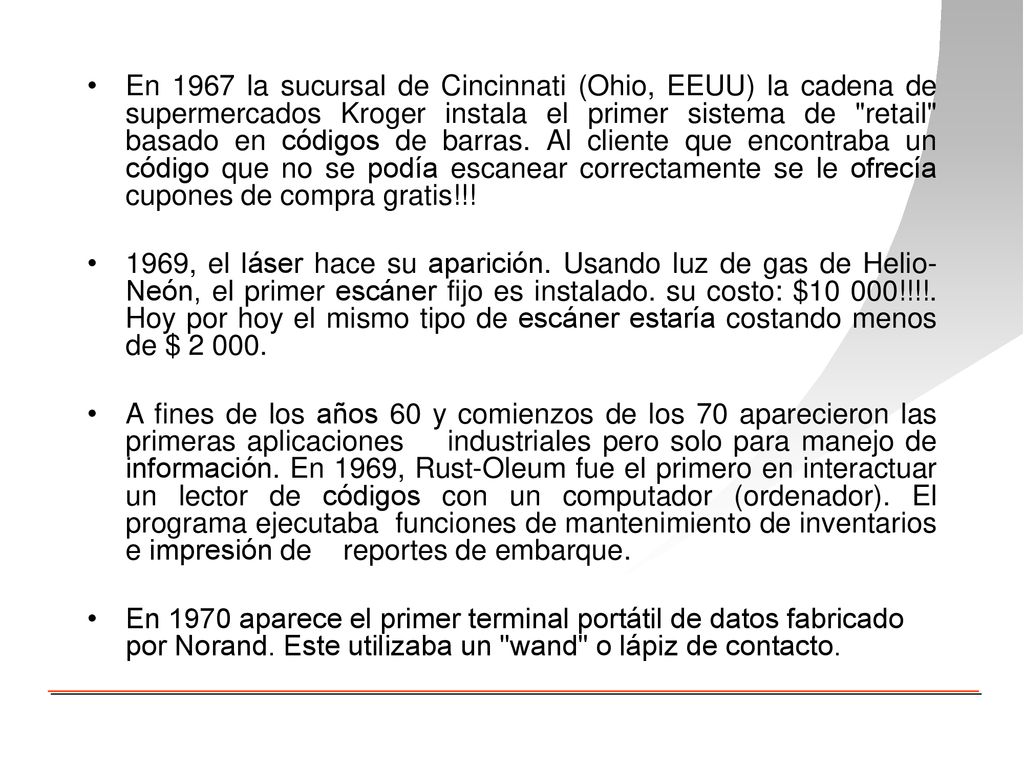

6 En 1967 la sucursal de Cincinnati (Ohio, EEUU) la cadena de supermercados Kroger instala el primer sistema de "retail" basado en códigos de barras. Al cliente que encontraba un código que no se podía escanear correctamente se le ofrecía cupones de compra gratis!!! 1969, el láser hace su aparición. Usando luz de gas de Helio-Neón, el primer escáner fijo es instalado. su costo: $10 000!!!!. Hoy por hoy el mismo tipo de escáner estaría costando menos de $ A fines de los años 60 y comienzos de los 70 aparecieron las primeras aplicaciones    industriales pero solo para manejo de información. En 1969, Rust-Oleum fue el primero en interactuar un lector de códigos con un computador (ordenador). El programa ejecutaba  funciones de mantenimiento de inventarios e impresión de    reportes de embarque. En 1970 aparece el primer terminal portátil de datos fabricado por Norand. Este utilizaba un "wand" o lápiz de contacto.

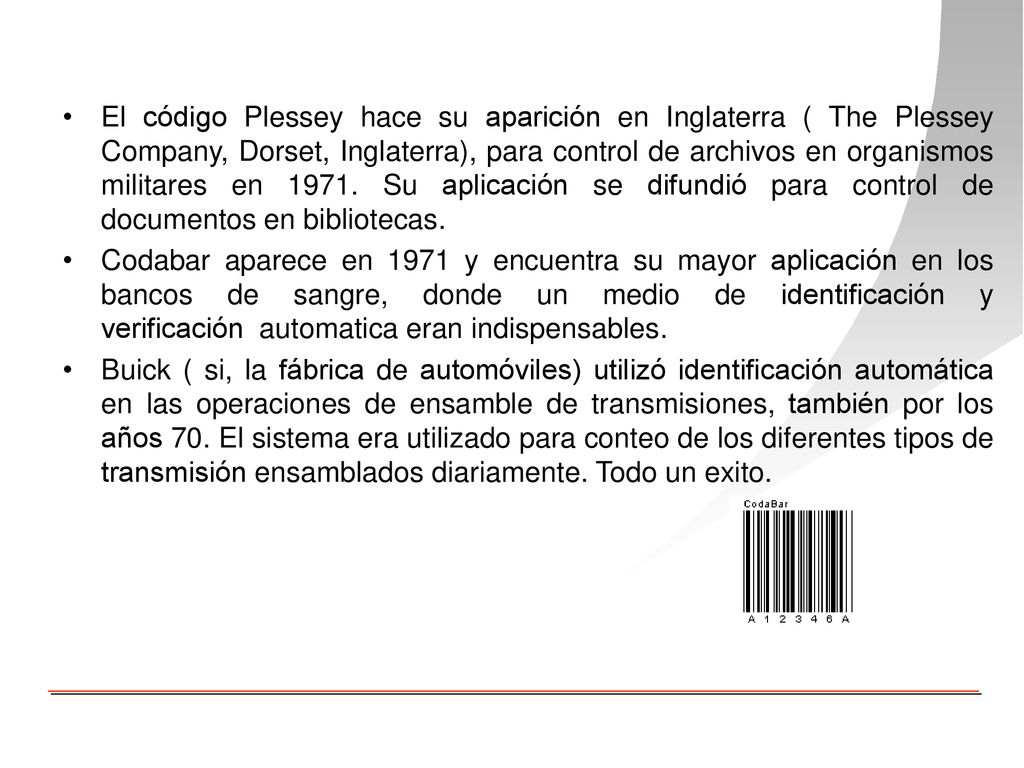

7 El código Plessey hace su aparición en Inglaterra ( The Plessey Company, Dorset, Inglaterra), para control de archivos en organismos militares en Su aplicación se difundió para control de documentos en bibliotecas. Codabar aparece en 1971 y encuentra su mayor aplicación en los bancos de sangre, donde un medio de identificación y verificación  automatica eran indispensables. Buick ( si, la fábrica de automóviles) utilizó identificación automática en las operaciones de ensamble de transmisiones, también por los años 70. El sistema era utilizado para conteo de los diferentes tipos de transmisión ensamblados diariamente. Todo un exito.

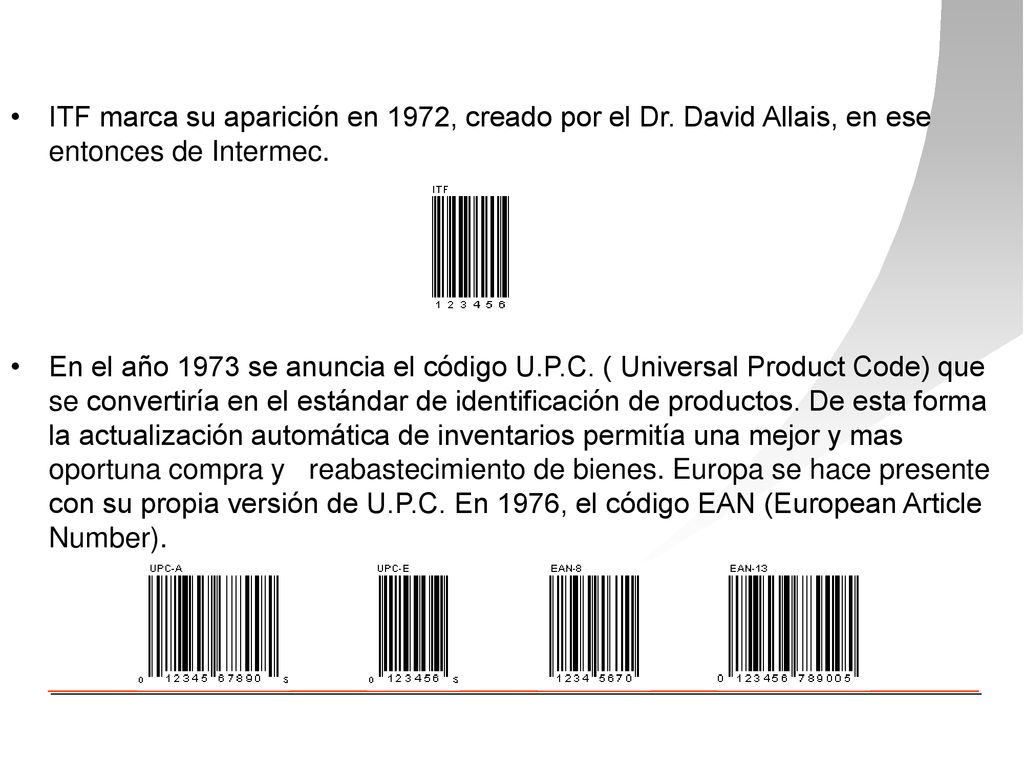

8 ITF marca su aparición en 1972, creado por el Dr
ITF marca su aparición en 1972, creado por el Dr. David Allais, en ese entonces de Intermec. En el año 1973 se anuncia el código U.P.C. ( Universal Product Code) que se convertiría en el estándar de identificación de productos. De esta forma la actualización automática de inventarios permitía una mejor y mas oportuna compra y   reabastecimiento de bienes. Europa se hace presente con su propia versión de U.P.C. En 1976, el código EAN (European Article Number).

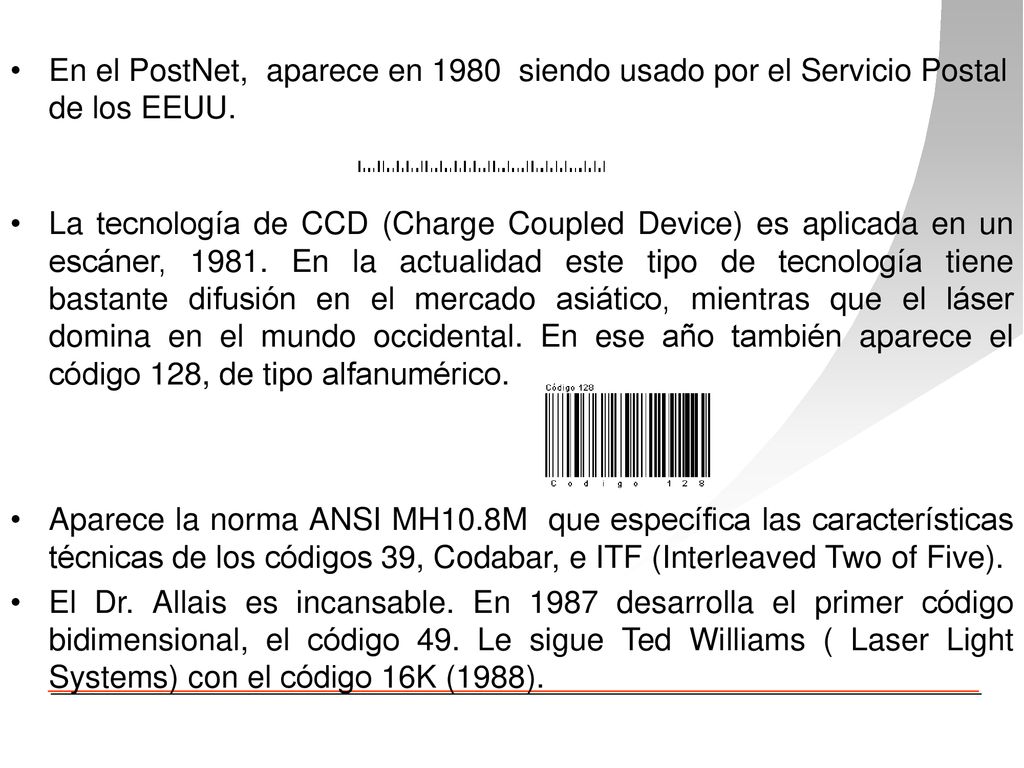

9 En el PostNet,  aparece en 1980  siendo usado por el Servicio Postal de los EEUU.
La tecnología de CCD (Charge Coupled Device) es aplicada en un escáner, En la actualidad este tipo de tecnología tiene bastante difusión en el mercado asiático, mientras que el láser domina en el mundo occidental. En ese año también aparece el código 128, de tipo alfanumérico. Aparece la norma ANSI MH10.8M  que específica las características técnicas de los códigos 39, Codabar, e ITF (Interleaved Two of Five). El Dr. Allais es incansable. En 1987 desarrolla el primer código bidimensional, el código 49. Le sigue Ted Williams ( Laser Light Systems) con el código 16K (1988).

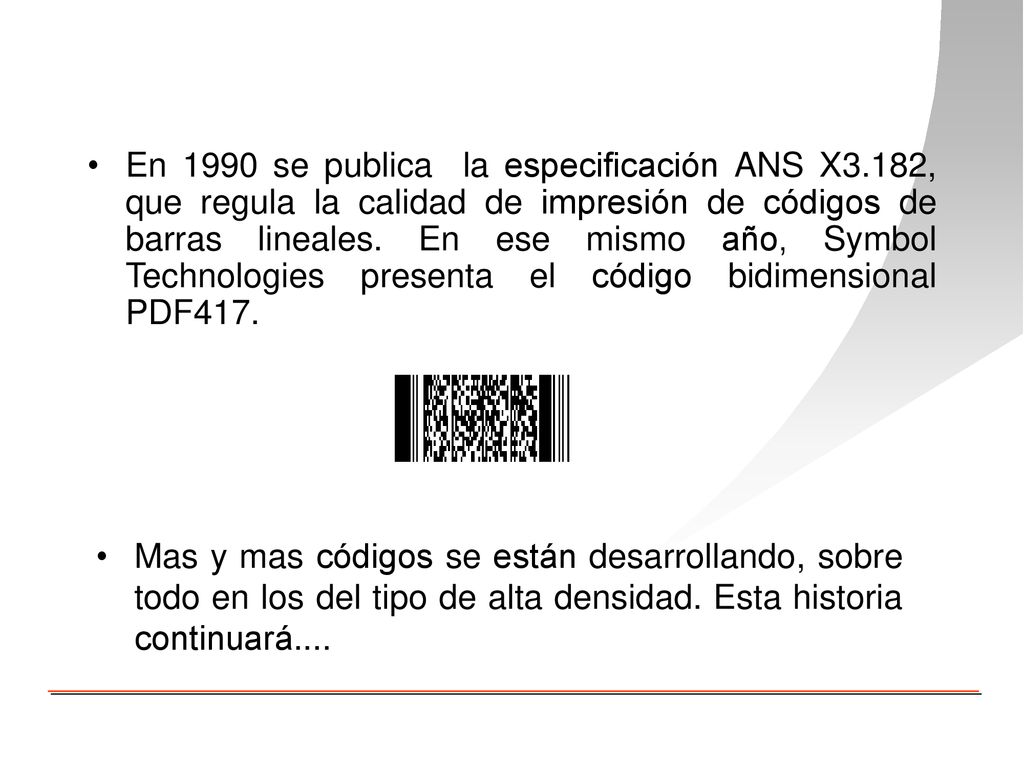

10 En 1990 se publica la especificación ANS X3
En 1990 se publica  la especificación ANS X3.182, que regula la calidad de impresión de códigos de barras lineales. En ese mismo año, Symbol Technologies presenta el código bidimensional PDF417. Mas y mas códigos se están desarrollando, sobre todo en los del tipo de alta densidad. Esta historia continuará....

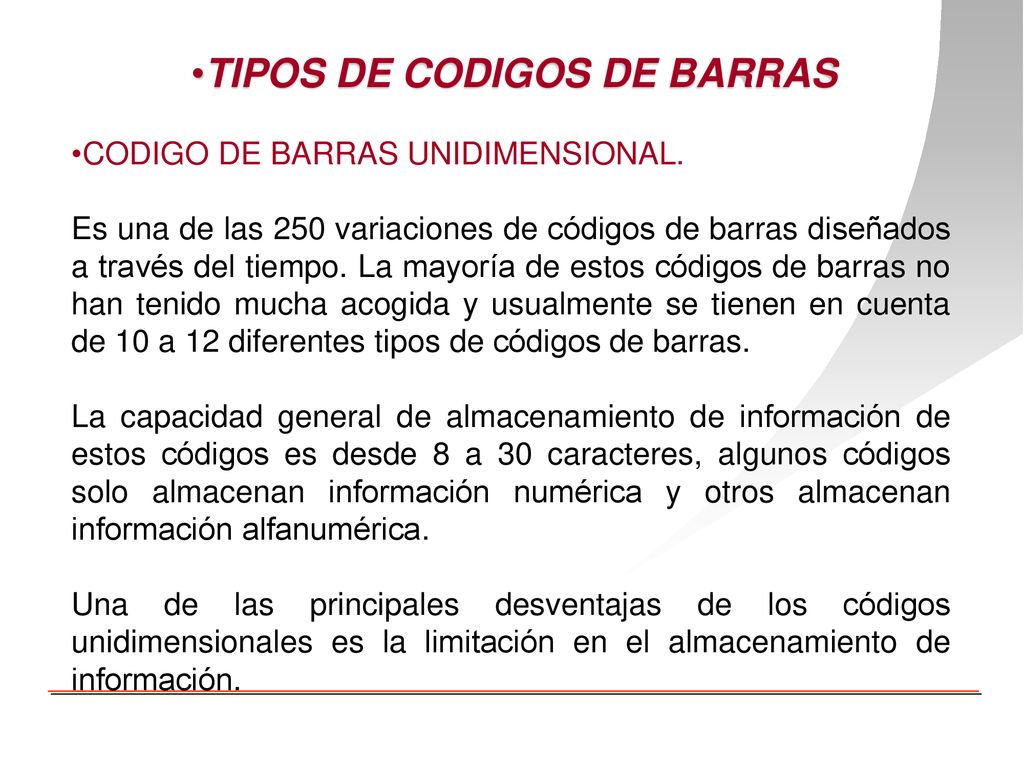

11 TIPOS DE CODIGOS DE BARRAS
CODIGO DE BARRAS UNIDIMENSIONAL. Es una de las 250 variaciones de códigos de barras diseñados a través del tiempo. La mayoría de estos códigos de barras no han tenido mucha acogida y usualmente se tienen en cuenta de 10 a 12 diferentes tipos de códigos de barras. La capacidad general de almacenamiento de información de estos códigos es desde 8 a 30 caracteres, algunos códigos solo almacenan información numérica y otros almacenan información alfanumérica. Una de las principales desventajas de los códigos unidimensionales es la limitación en el almacenamiento de información.

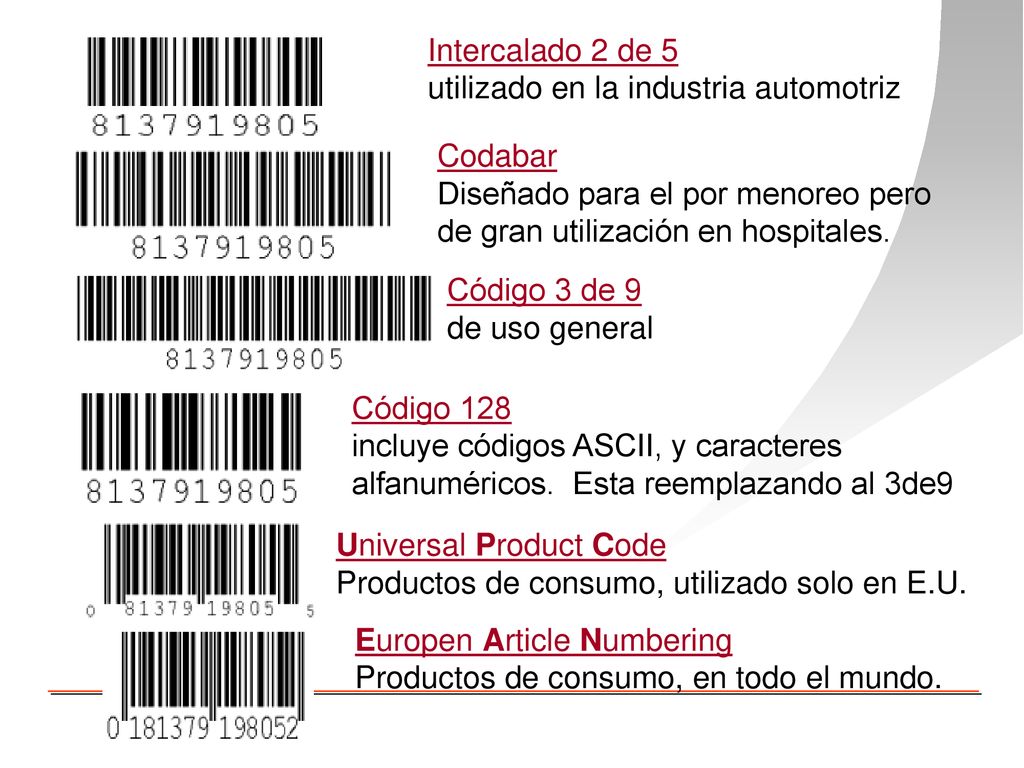

12 Intercalado 2 de 5 utilizado en la industria automotriz Codabar Diseñado para el por menoreo pero de gran utilización en hospitales. Código 3 de 9 de uso general Código 128 incluye códigos ASCII, y caracteres alfanuméricos. Esta reemplazando al 3de9 Universal Product Code Productos de consumo, utilizado solo en E.U. Europen Article Numbering Productos de consumo, en todo el mundo.

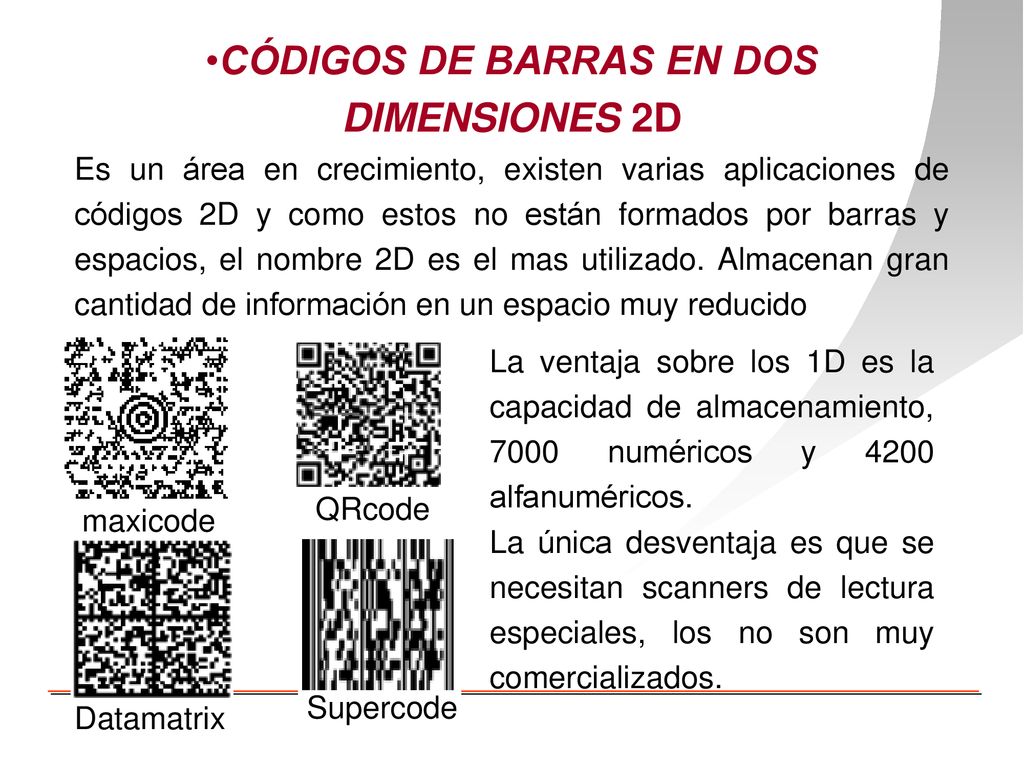

13 CÓDIGOS DE BARRAS EN DOS DIMENSIONES 2D
Es un área en crecimiento, existen varias aplicaciones de códigos 2D y como estos no están formados por barras y espacios, el nombre 2D es el mas utilizado. Almacenan gran cantidad de información en un espacio muy reducido La ventaja sobre los 1D es la capacidad de almacenamiento, 7000 numéricos y 4200 alfanuméricos. La única desventaja es que se necesitan scanners de lectura especiales, los no son muy comercializados. QRcode maxicode Supercode Datamatrix

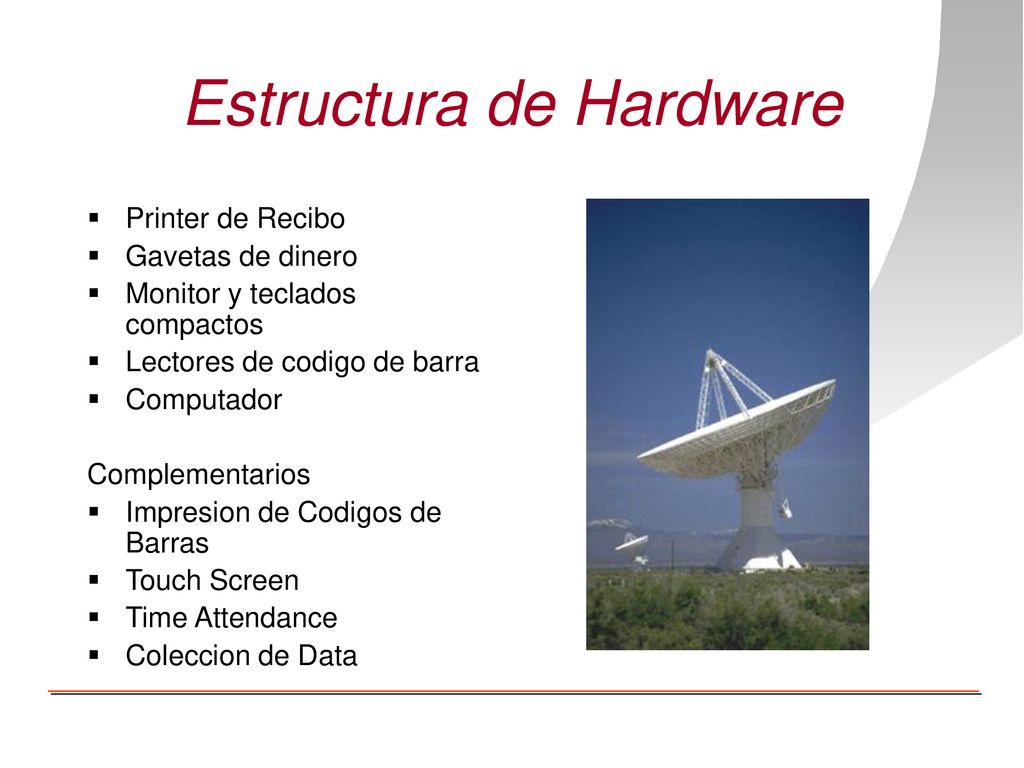

14 Estructura de Hardware
Printer de Recibo Gavetas de dinero Monitor y teclados compactos Lectores de codigo de barra Computador Complementarios Impresion de Codigos de Barras Touch Screen Time Attendance Coleccion de Data

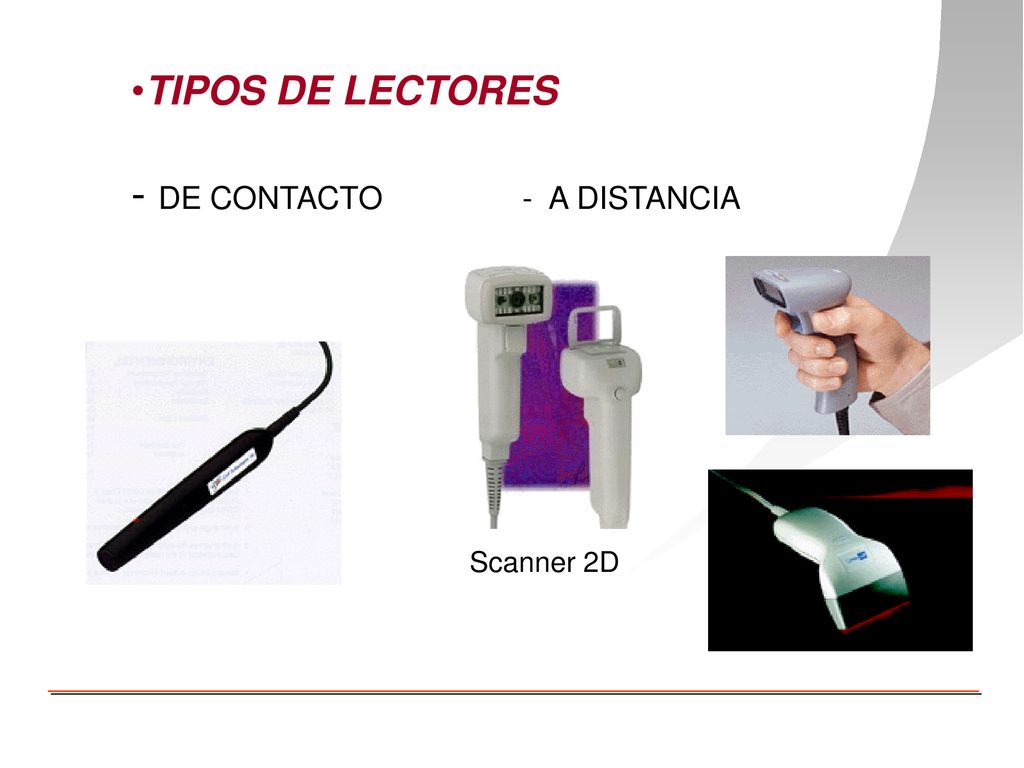

15 - DE CONTACTO - A DISTANCIA
TIPOS DE LECTORES - DE CONTACTO A DISTANCIA Scanner 2D

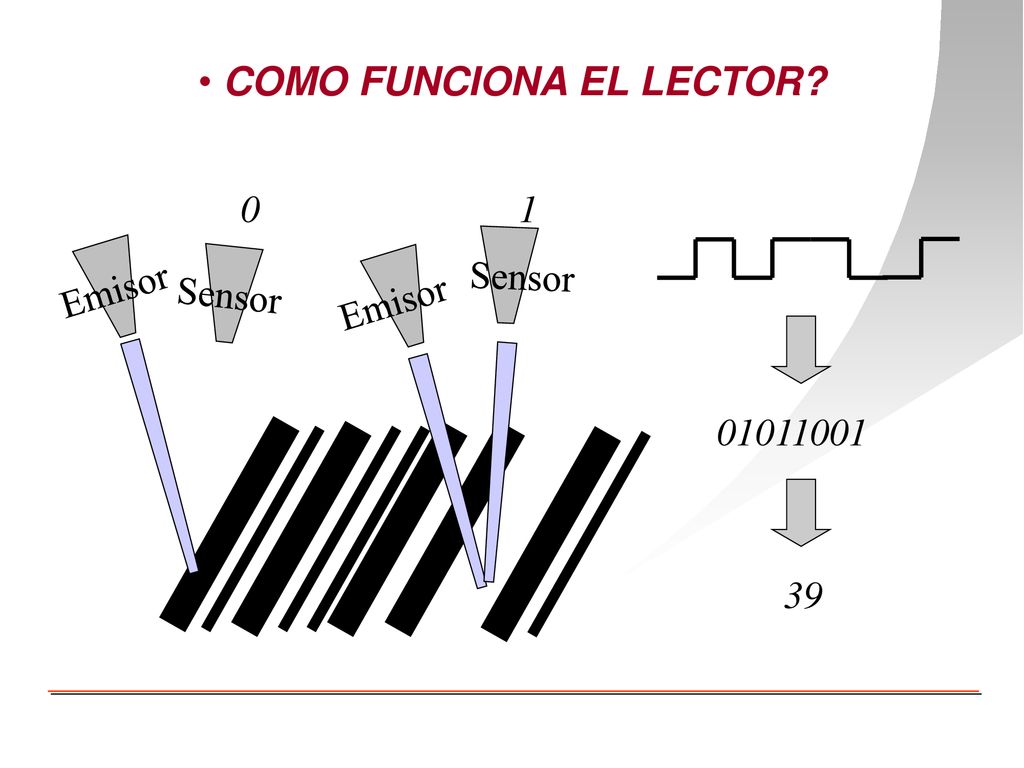

16 COMO FUNCIONA EL LECTOR?
Emisor Sensor 1 39

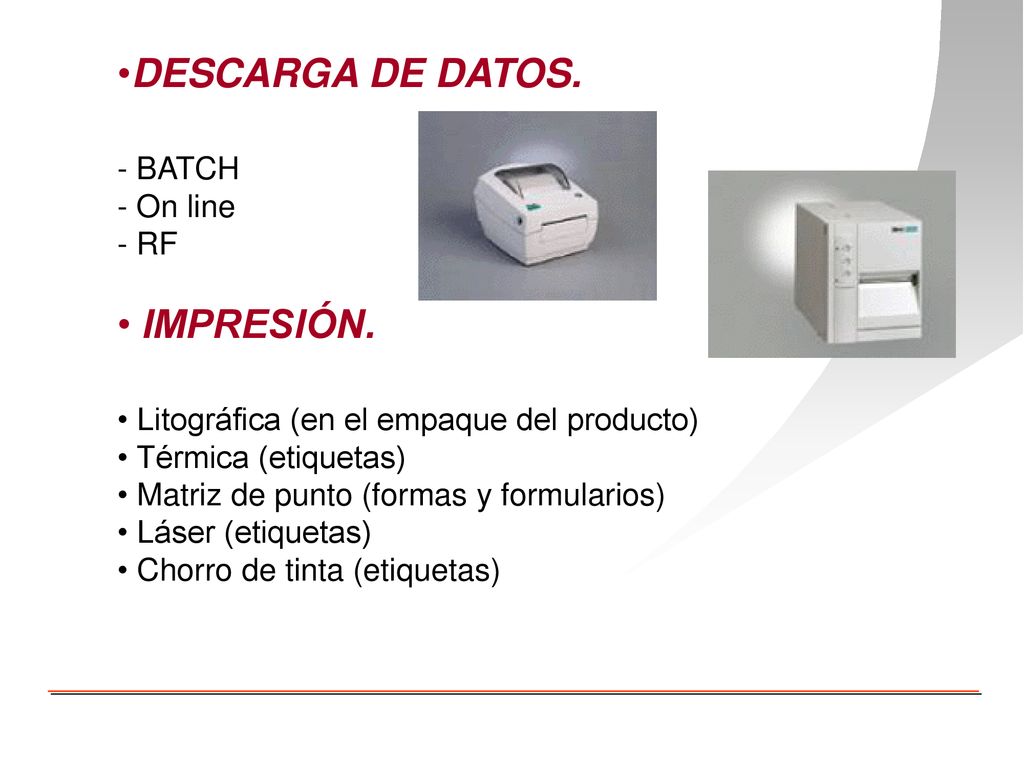

17 DESCARGA DE DATOS. IMPRESIÓN. - BATCH - On line - RF
Litográfica (en el empaque del producto) Térmica (etiquetas) Matriz de punto (formas y formularios) Láser (etiquetas) Chorro de tinta (etiquetas)

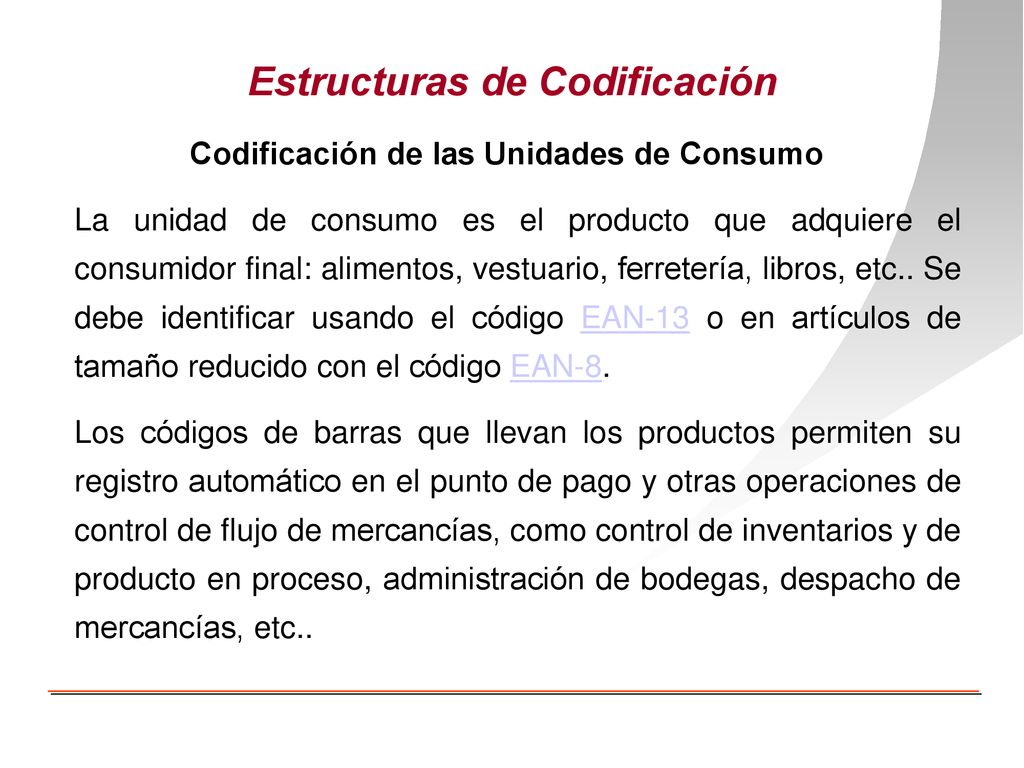

18 Estructuras de Codificación
Codificación de las Unidades de Consumo La unidad de consumo es el producto que adquiere el consumidor final: alimentos, vestuario, ferretería, libros, etc.. Se debe identificar usando el código EAN-13 o en artículos de tamaño reducido con el código EAN-8. Los códigos de barras que llevan los productos permiten su registro automático en el punto de pago y otras operaciones de control de flujo de mercancías, como control de inventarios y de producto en proceso, administración de bodegas, despacho de mercancías, etc..

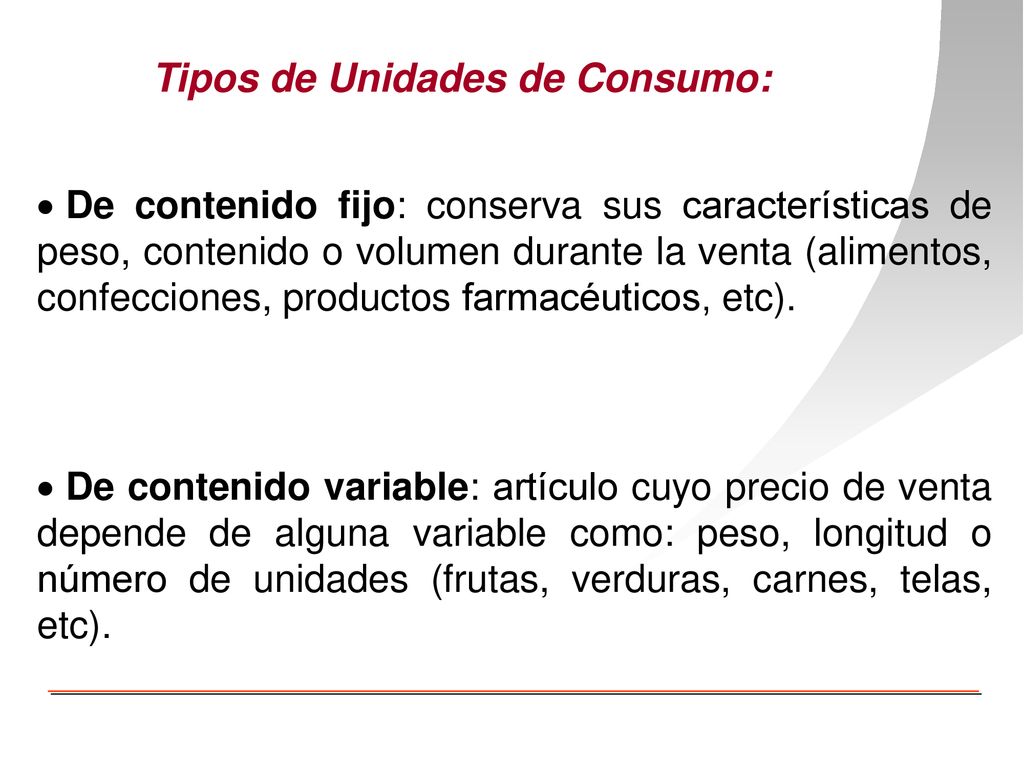

19 Tipos de Unidades de Consumo:
De contenido fijo: conserva sus características de peso, contenido o volumen durante la venta (alimentos, confecciones, productos farmacéuticos, etc). De contenido variable: artículo cuyo precio de venta depende de alguna variable como: peso, longitud o número de unidades (frutas, verduras, carnes, telas, etc).

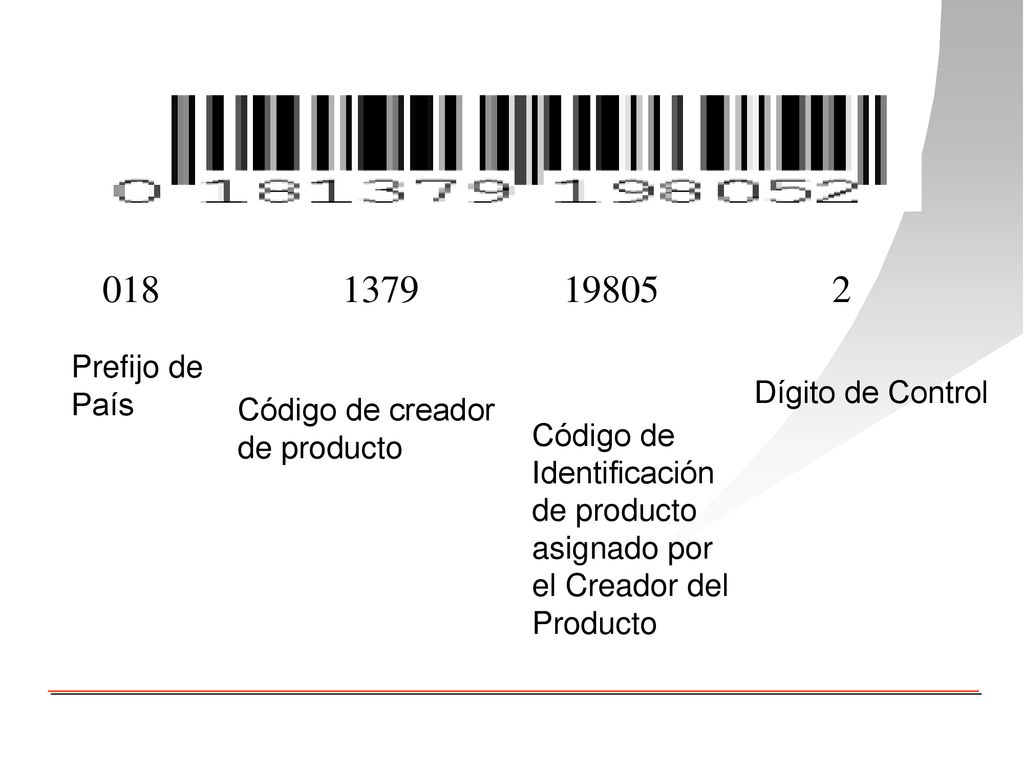

20 018 1379 19805 2 Prefijo de País Dígito de Control
Prefijo de País Dígito de Control Código de creador de producto Código de Identificación de producto asignado por el Creador del Producto

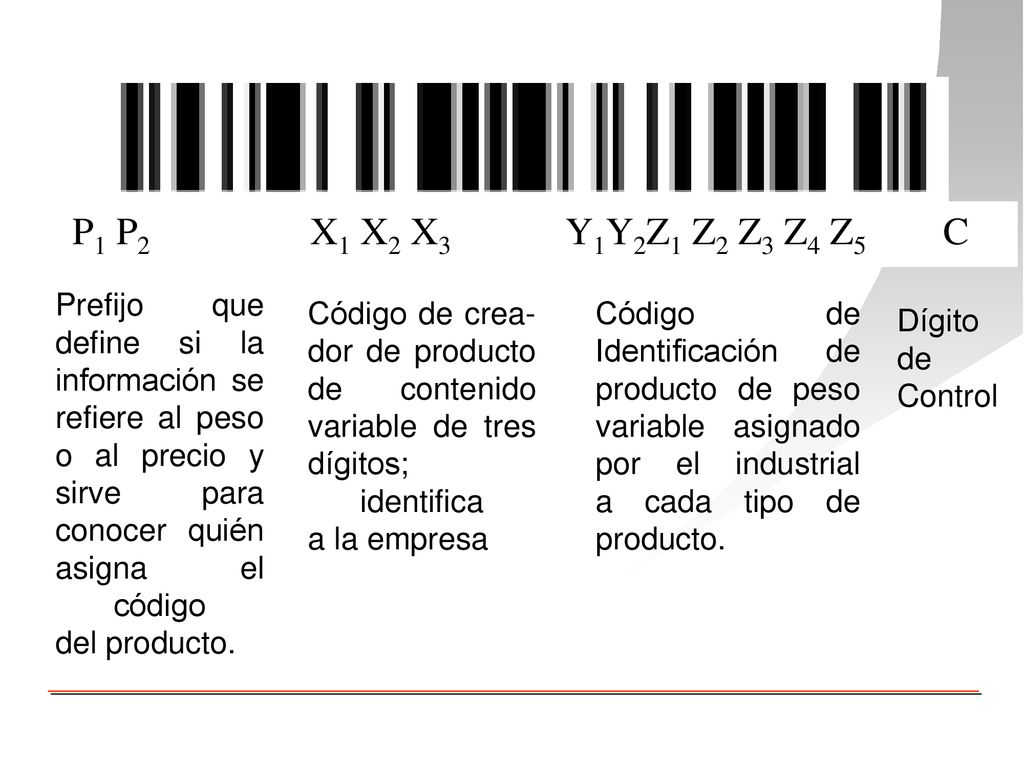

21 P1 P X1 X2 X Y1Y2Z1 Z2 Z3 Z4 Z C Prefijo que define si la información se refiere al peso o al precio y sirve para conocer quién asigna el código del producto. Código de crea- dor de producto de contenido variable de tres dígitos; identifica a la empresa Código de Identificación de producto de peso variable asignado por el industrial a cada tipo de producto. Dígito de Control

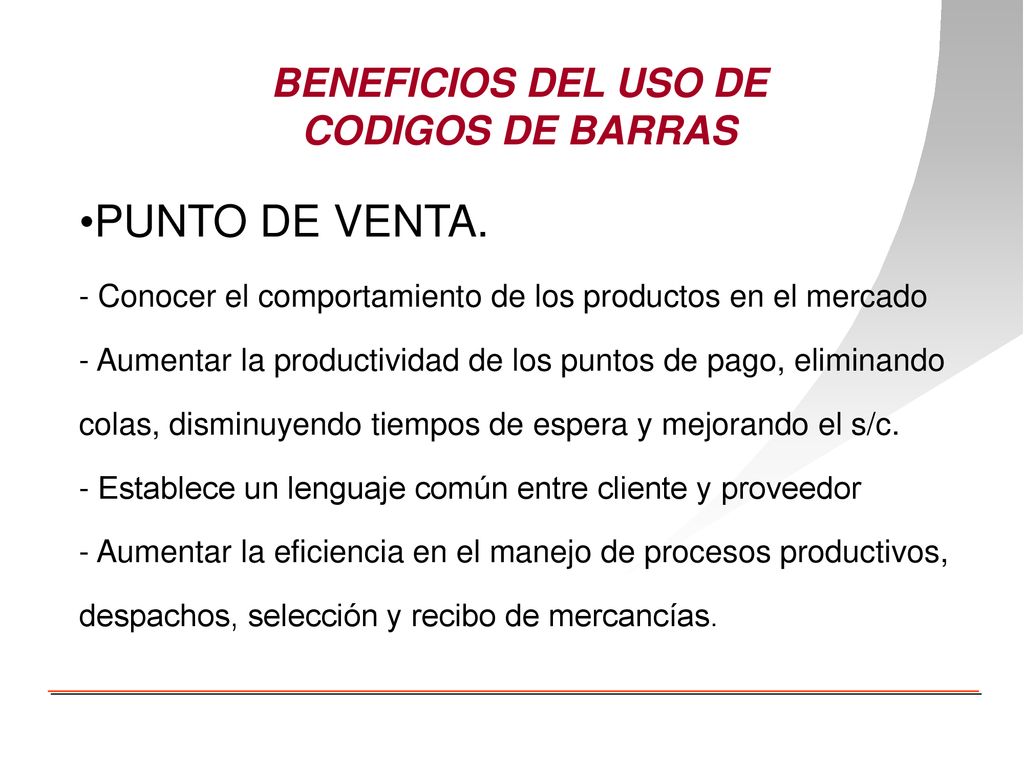

22 PUNTO DE VENTA. BENEFICIOS DEL USO DE CODIGOS DE BARRAS
- Conocer el comportamiento de los productos en el mercado - Aumentar la productividad de los puntos de pago, eliminando colas, disminuyendo tiempos de espera y mejorando el s/c. - Establece un lenguaje común entre cliente y proveedor - Aumentar la eficiencia en el manejo de procesos productivos, despachos, selección y recibo de mercancías.

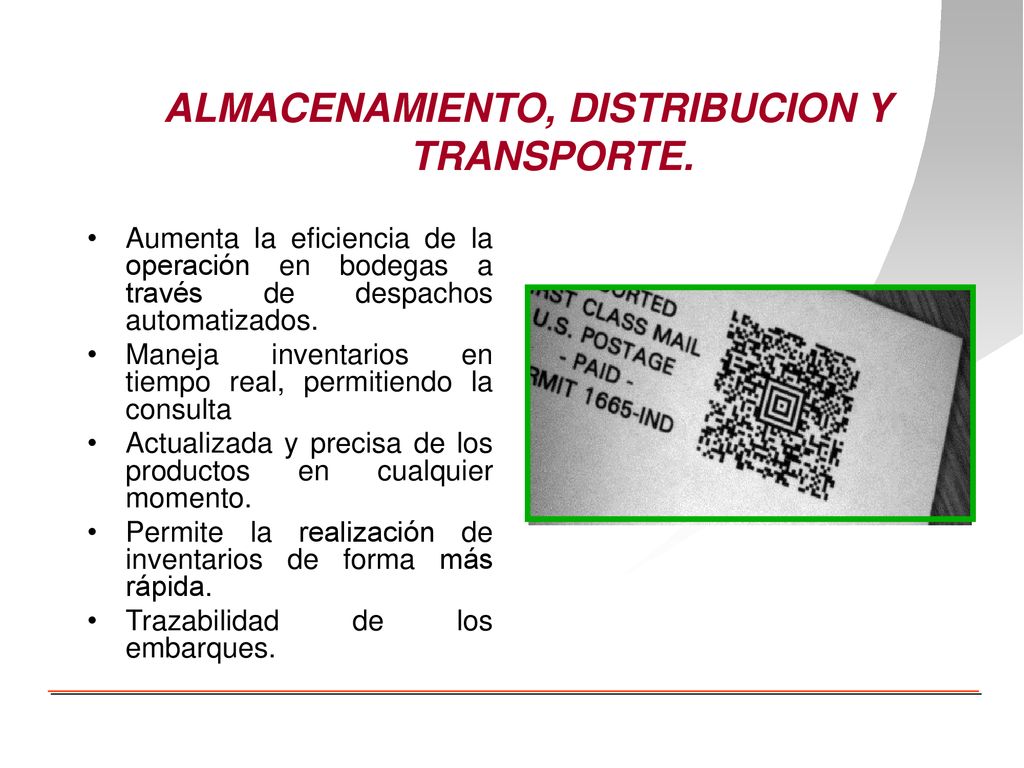

23 ALMACENAMIENTO, DISTRIBUCION Y
TRANSPORTE. Aumenta la eficiencia de la operación en bodegas a través de despachos automatizados. Maneja inventarios en tiempo real, permitiendo la consulta Actualizada y precisa de los productos en cualquier momento. Permite la realización de inventarios de forma más rápida. Trazabilidad de los embarques.

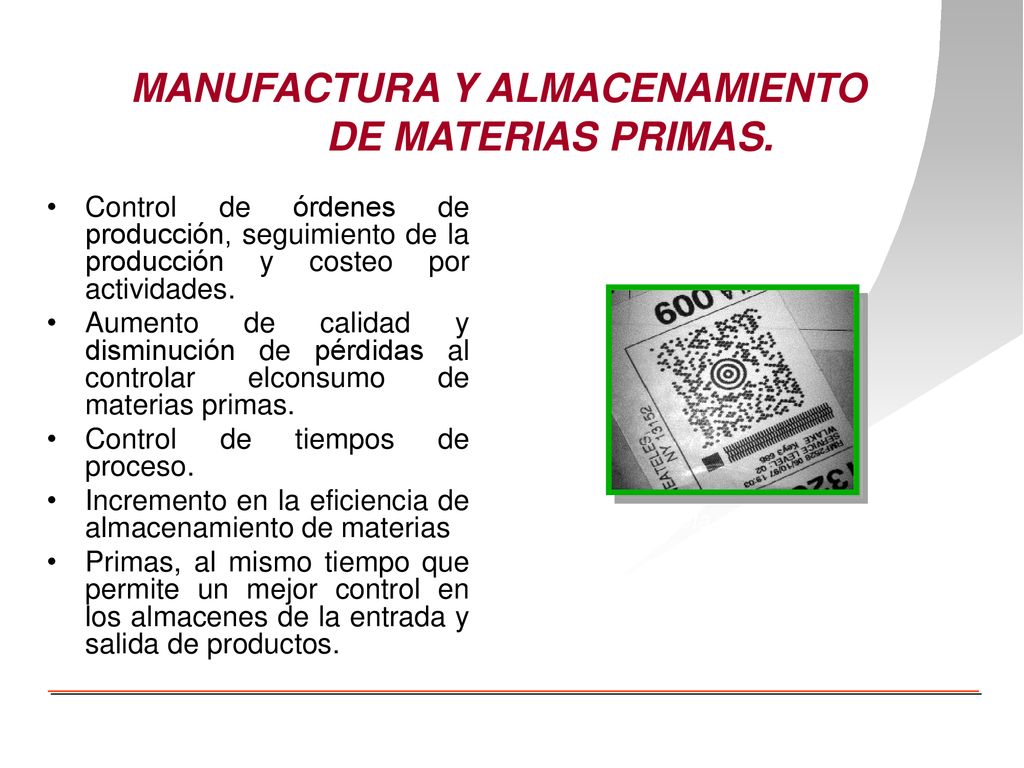

24 MANUFACTURA Y ALMACENAMIENTO
DE MATERIAS PRIMAS. Control de órdenes de producción, seguimiento de la producción y costeo por actividades. Aumento de calidad y disminución de pérdidas al controlar elconsumo de materias primas. Control de tiempos de proceso. Incremento en la eficiencia de almacenamiento de materias Primas, al mismo tiempo que permite un mejor control en los almacenes de la entrada y salida de productos. Etiqueta de UPS

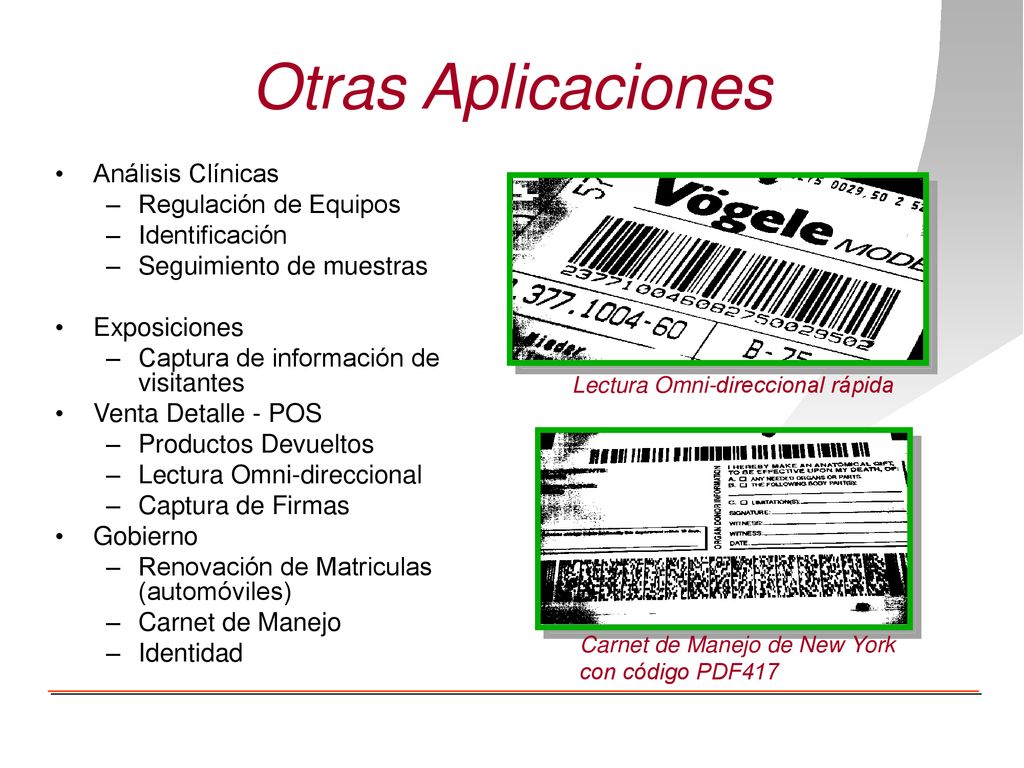

25 Otras Aplicaciones Análisis Clínicas Regulación de Equipos
Identificación Seguimiento de muestras Exposiciones Captura de información de visitantes Venta Detalle - POS Productos Devueltos Lectura Omni-direccional Captura de Firmas Gobierno Renovación de Matriculas (automóviles) Carnet de Manejo Identidad Lectura Omni-direccional rápida Carnet de Manejo de New York con código PDF417

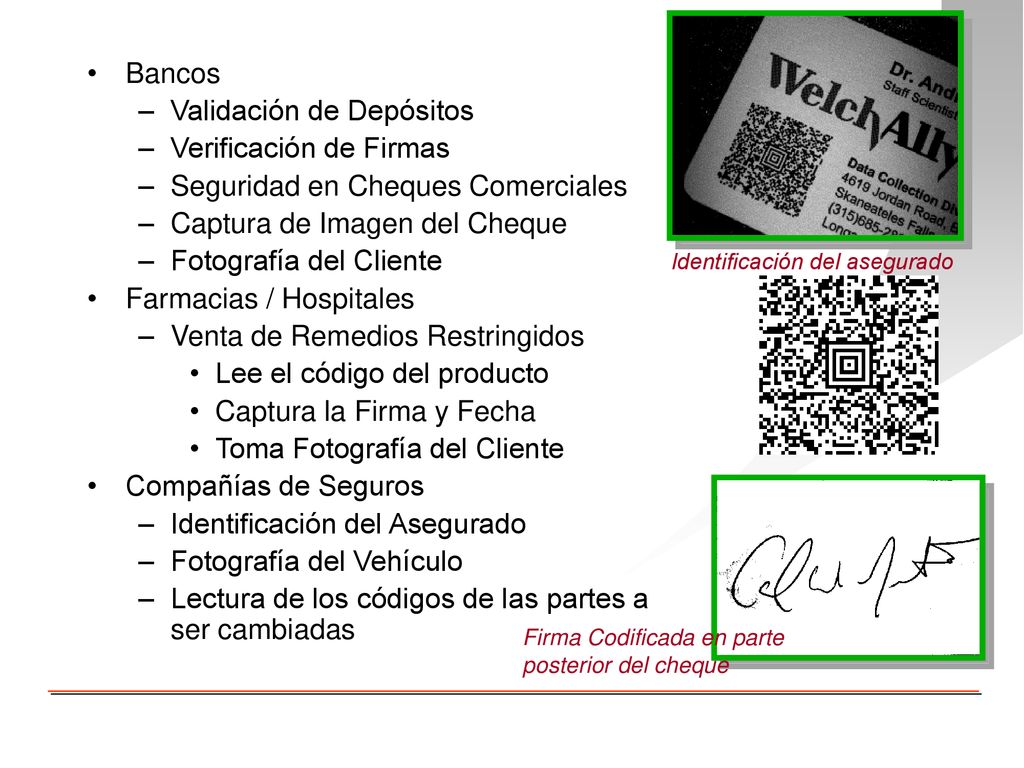

26 Validación de Depósitos Verificación de Firmas
Identificación del asegurado Bancos Validación de Depósitos Verificación de Firmas Seguridad en Cheques Comerciales Captura de Imagen del Cheque Fotografía del Cliente Farmacias / Hospitales Venta de Remedios Restringidos Lee el código del producto Captura la Firma y Fecha Toma Fotografía del Cliente Compañías de Seguros Identificación del Asegurado Fotografía del Vehículo Lectura de los códigos de las partes a ser cambiadas Firma Codificada en parte posterior del cheque

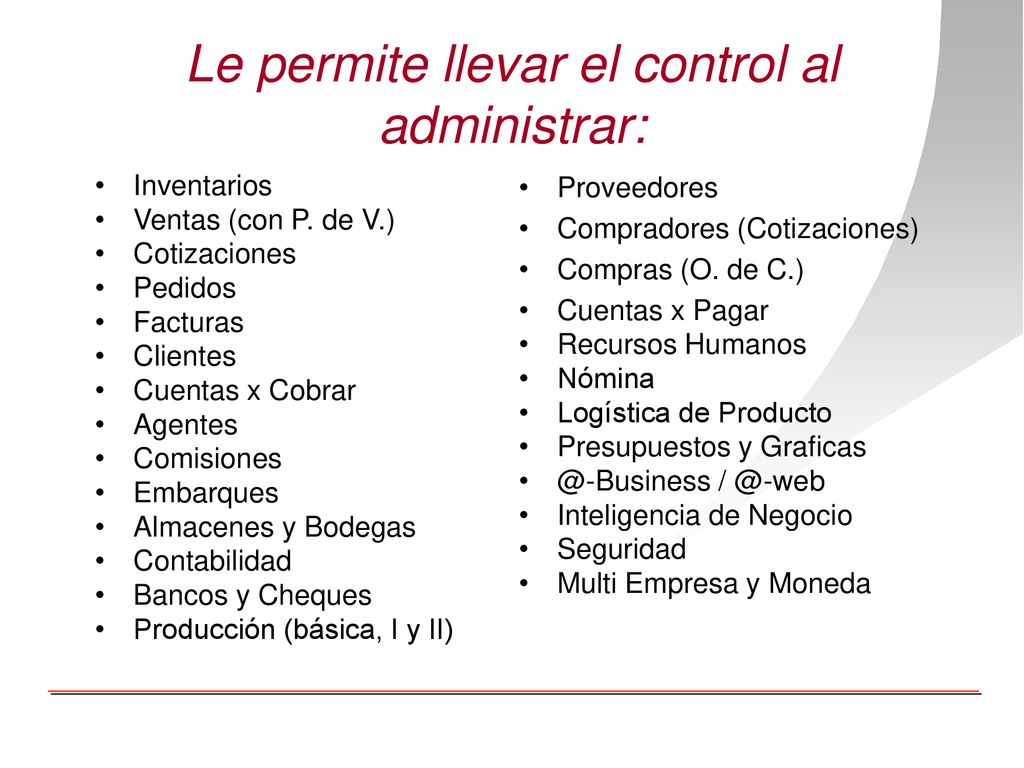

27 Le permite llevar el control al administrar:
Inventarios Ventas (con P. de V.) Cotizaciones Pedidos Facturas Clientes Cuentas x Cobrar Agentes Comisiones Embarques Almacenes y Bodegas Contabilidad Bancos y Cheques Producción (básica, I y II) Proveedores Compradores (Cotizaciones) Compras (O. de C.) Cuentas x Pagar Recursos Humanos Nómina Logística de Producto Presupuestos y Graficas @-Business Inteligencia de Negocio Seguridad Multi Empresa y Moneda
