1 IEEE - Rama Estudiantil Facultad de Ingeniería - U.N.C.P.B.A ZELIO LOGIC Nanoautomata de Telemecanique www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

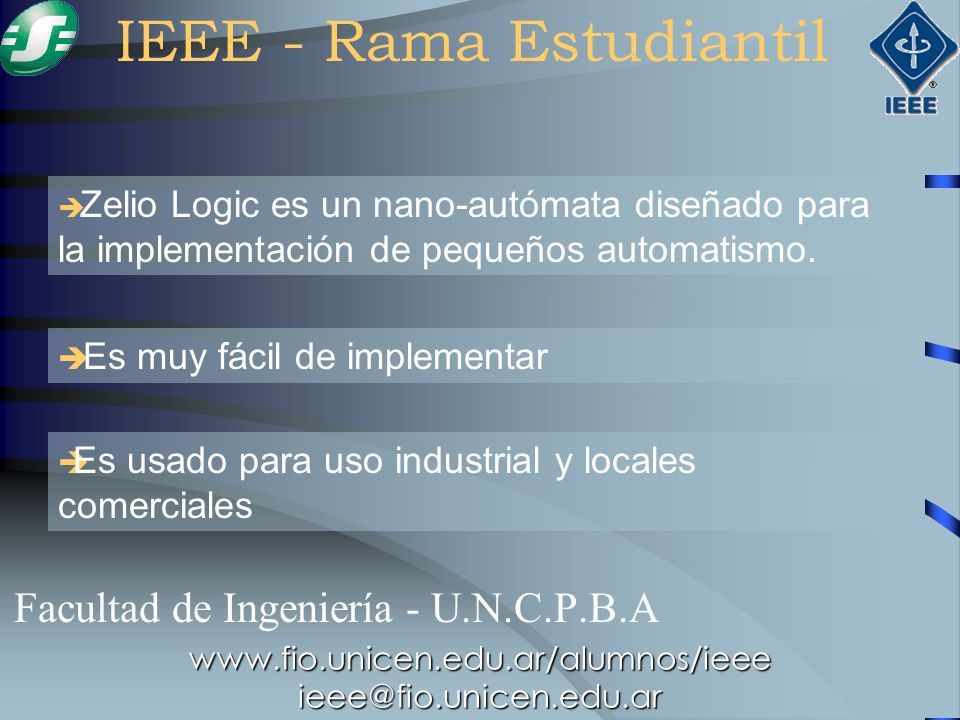

2 Facultad de Ingeniería - U.N.C.P.B.A  Zelio Logic es un nano-autómata diseñado para la implementación de pequeños automatismo. IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar  Es muy fácil de implementar  Es usado para uso industrial y locales comerciales

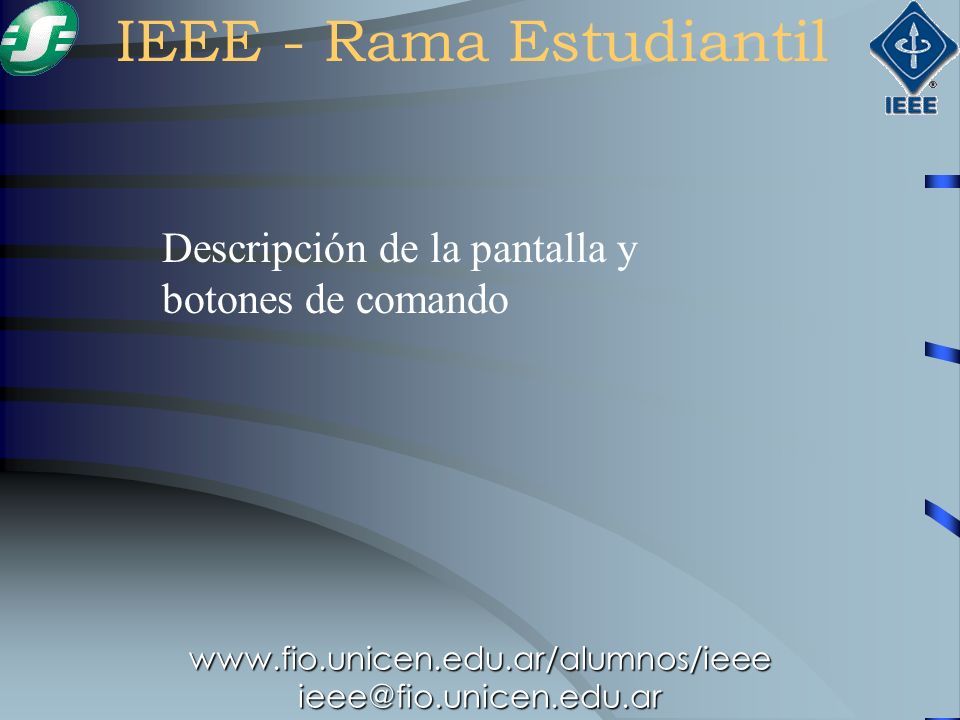

3 Descripción de la pantalla y botones de comando IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

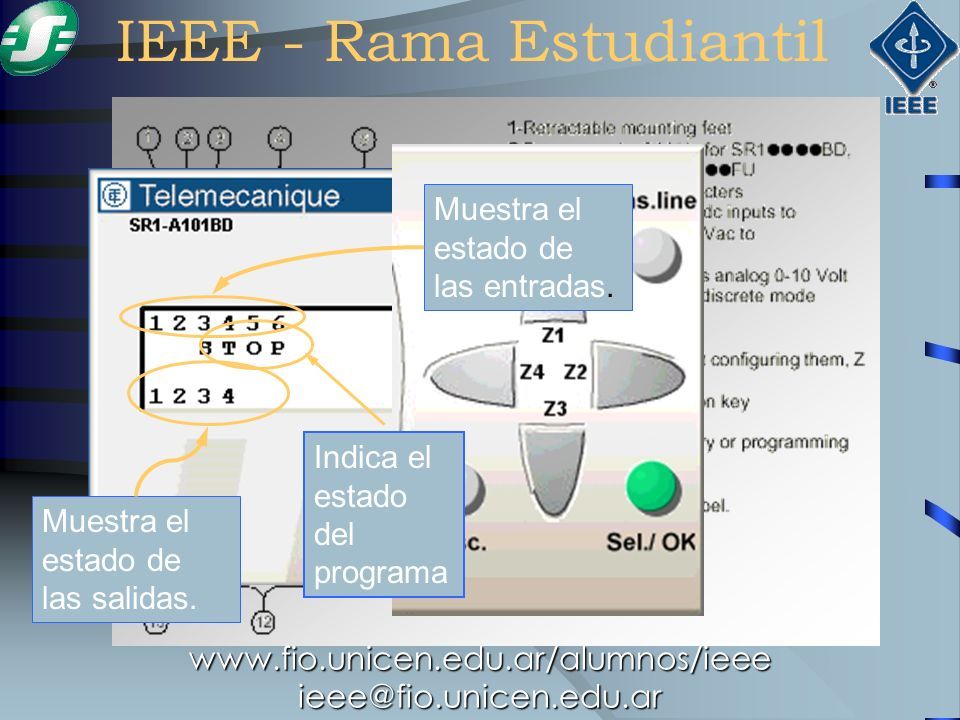

4 Muestra el estado de las salidas. Indica el estado del programa Muestra el estado de las entradas. IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

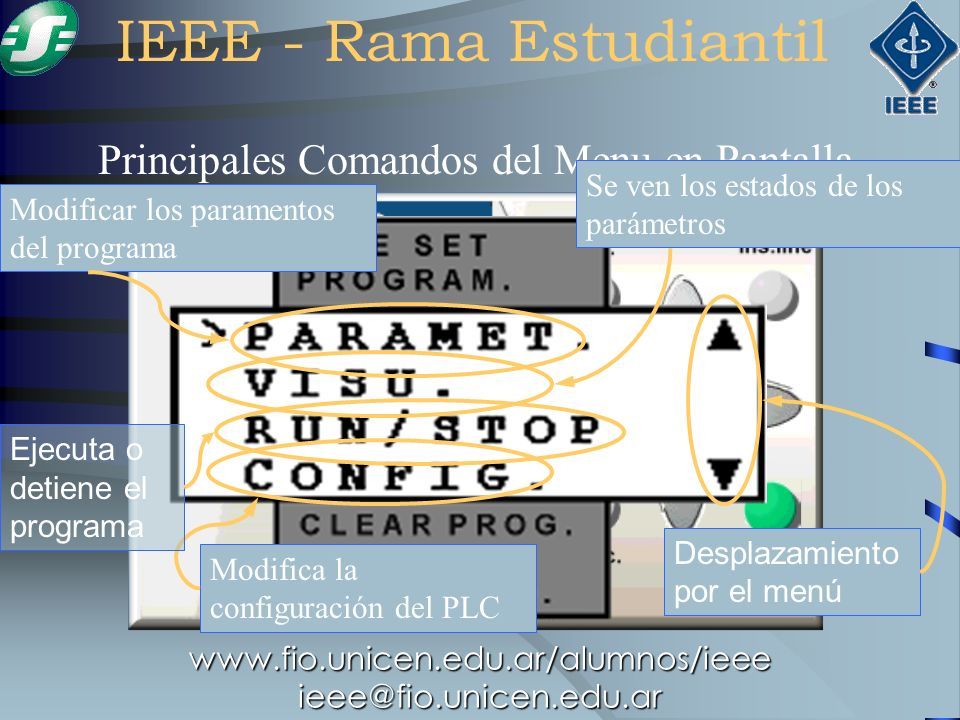

5 Principales Comandos del Menu en Pantalla Desplazamiento por el menú Modifica la configuración del PLC Ejecuta o detiene el programa Modificar los paramentos del programa Se ven los estados de los parámetros IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

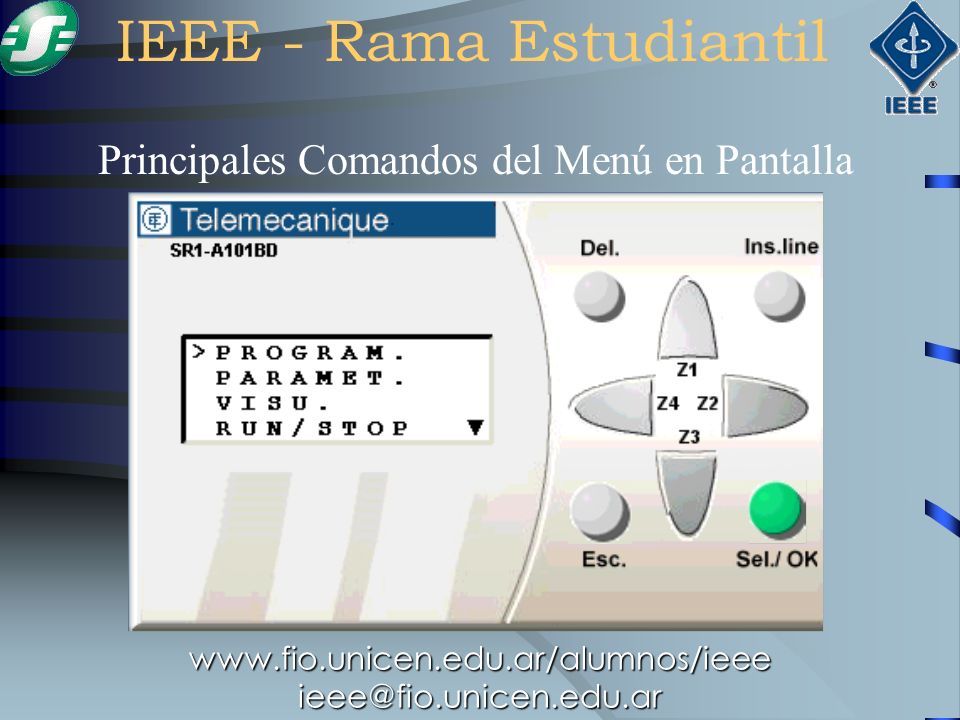

6 Principales Comandos del Menú en Pantalla IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

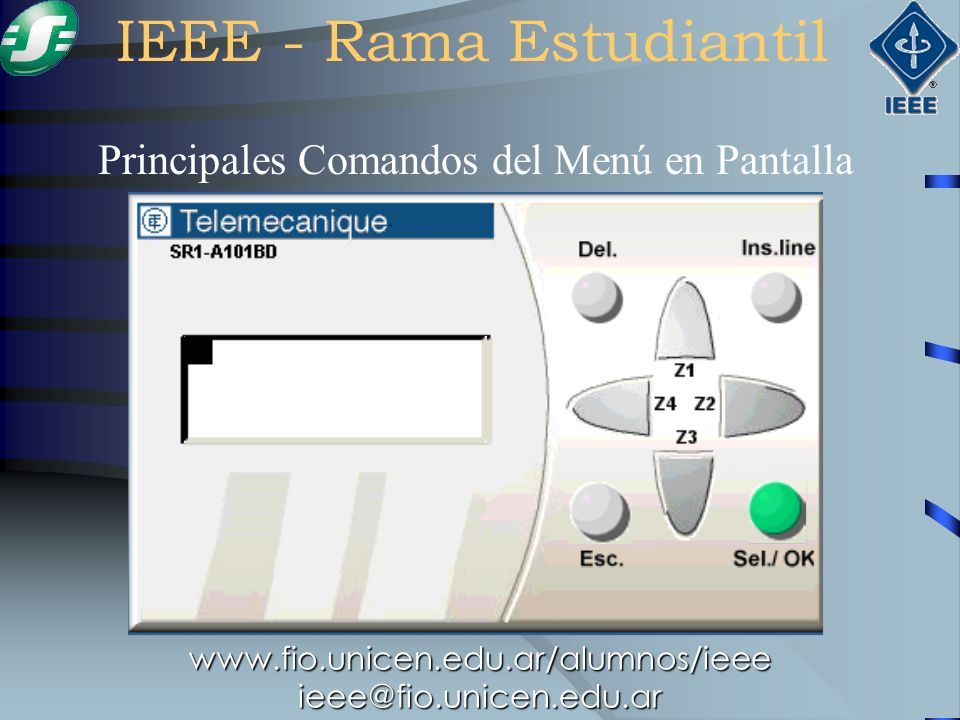

7 Principales Comandos del Menú en Pantalla IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

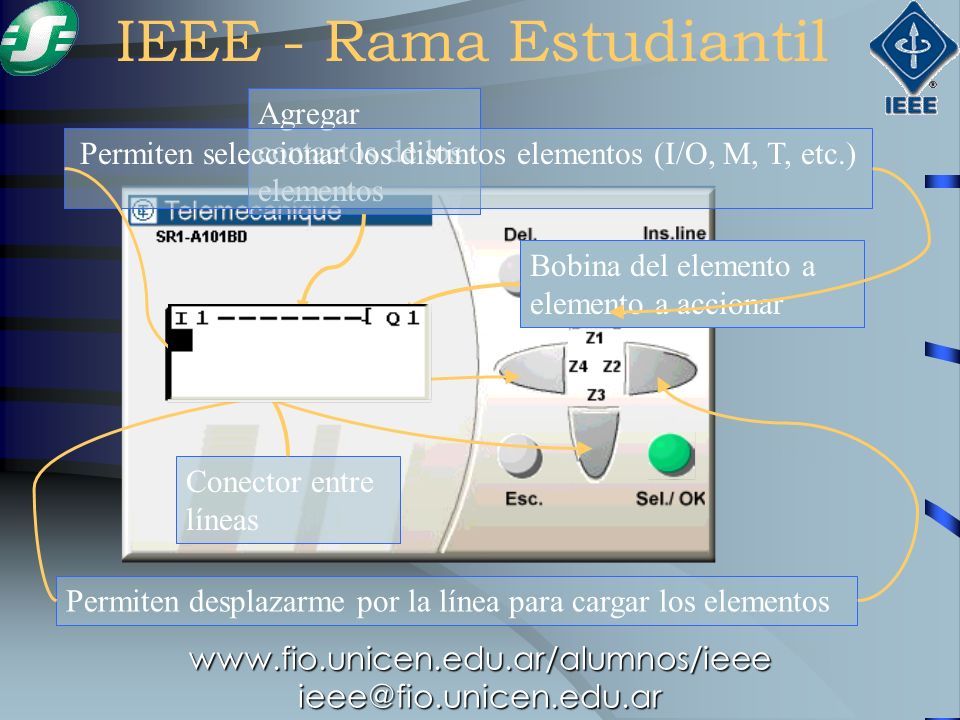

8 Permiten desplazarme por la línea para cargar los elementos Conector entre líneas Agregar contactos de los elementos Bobina del elemento a elemento a accionar Permiten seleccionar los distintos elementos (I/O, M, T, etc.) IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

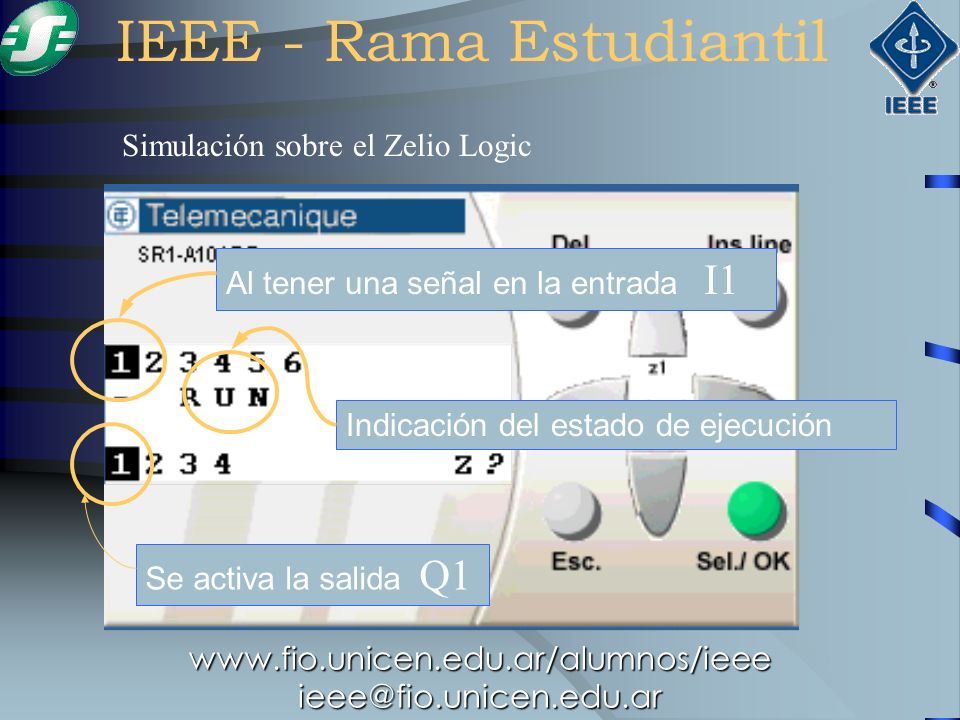

9 Simulación sobre el Zelio Logic Al tener una señal en la entrada I1 Se activa la salida Q1 IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar Indicación del estado de ejecución

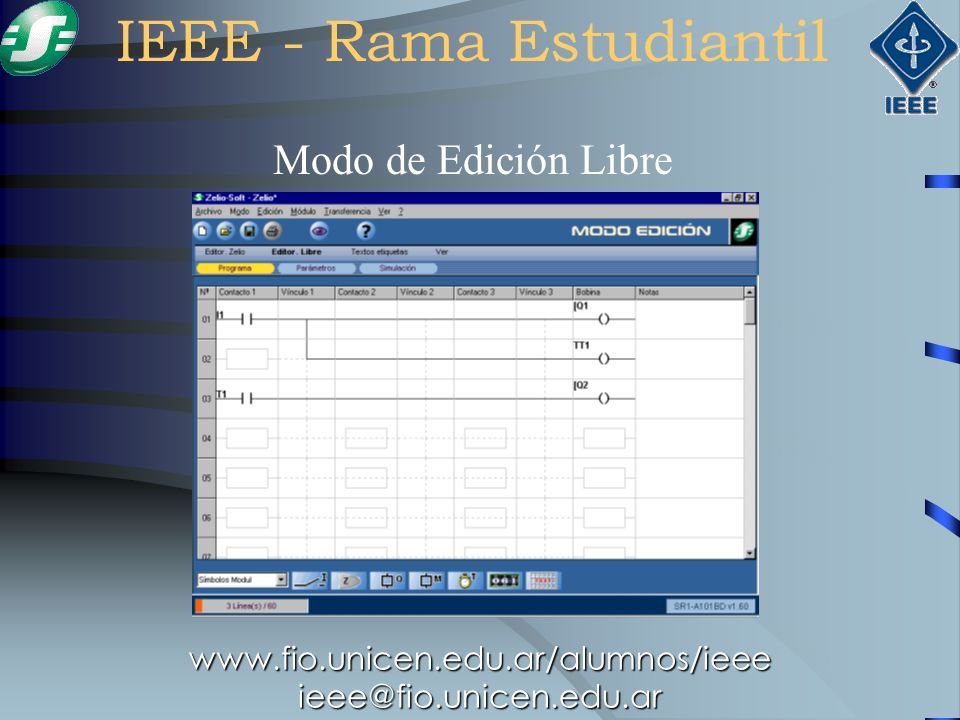

10 Modo de Edición Libre IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

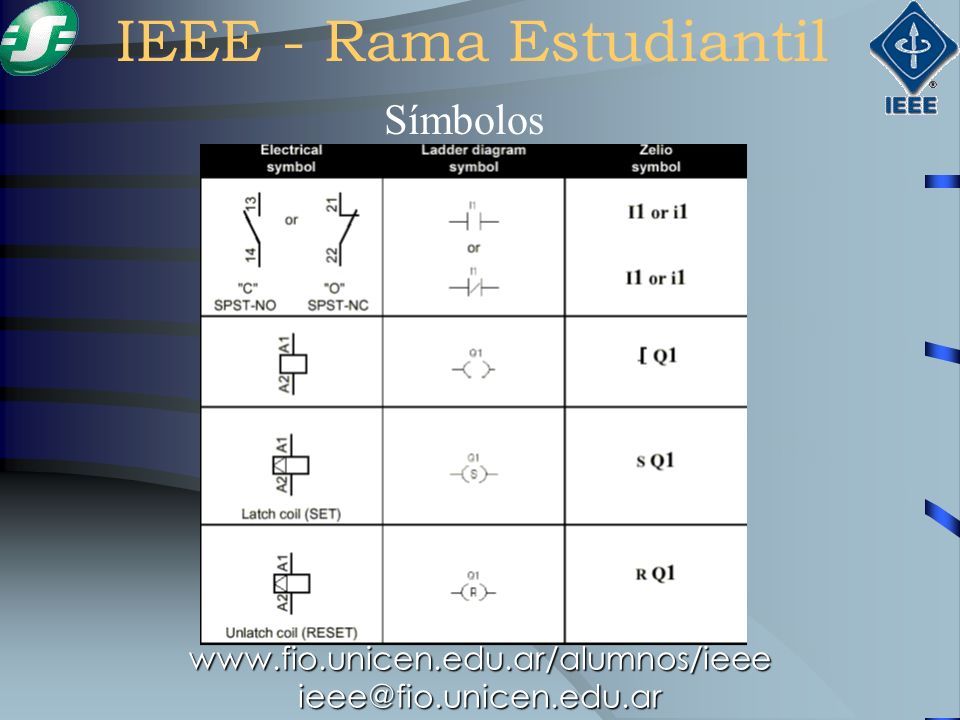

11 Símbolos IEEE - Rama Estudiantil www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

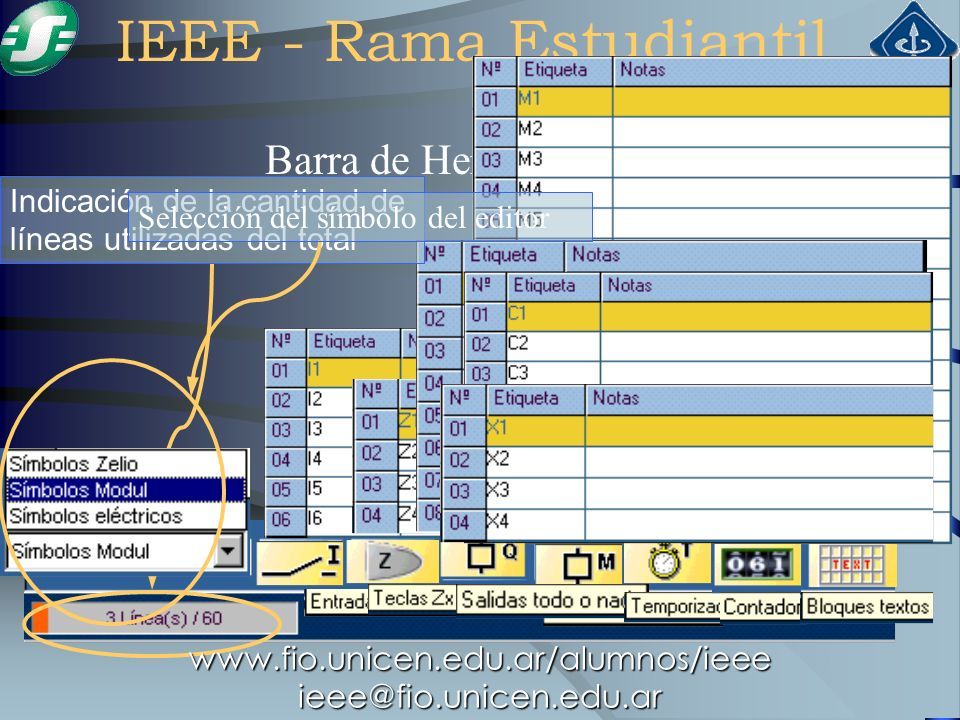

12 Barra de Herramientas IEEE - Rama Estudiantil Indicación de la cantidad de líneas utilizadas del total Selección del símbolo del editor www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

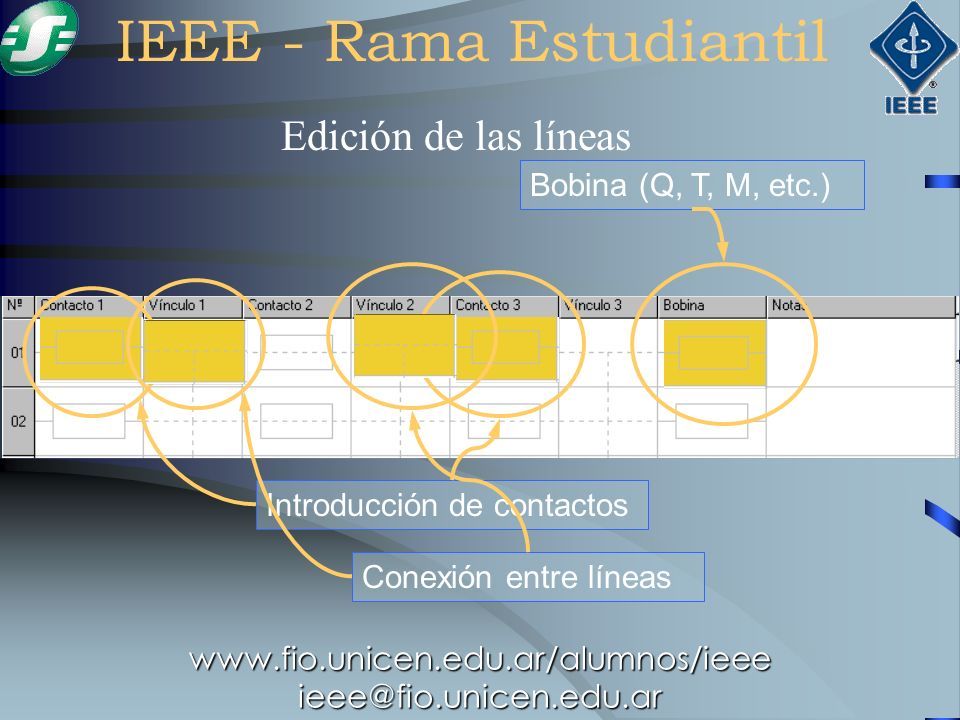

13 Edición de las líneas IEEE - Rama Estudiantil Introducción de contactos Conexión entre líneas Bobina (Q, T, M, etc.) www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

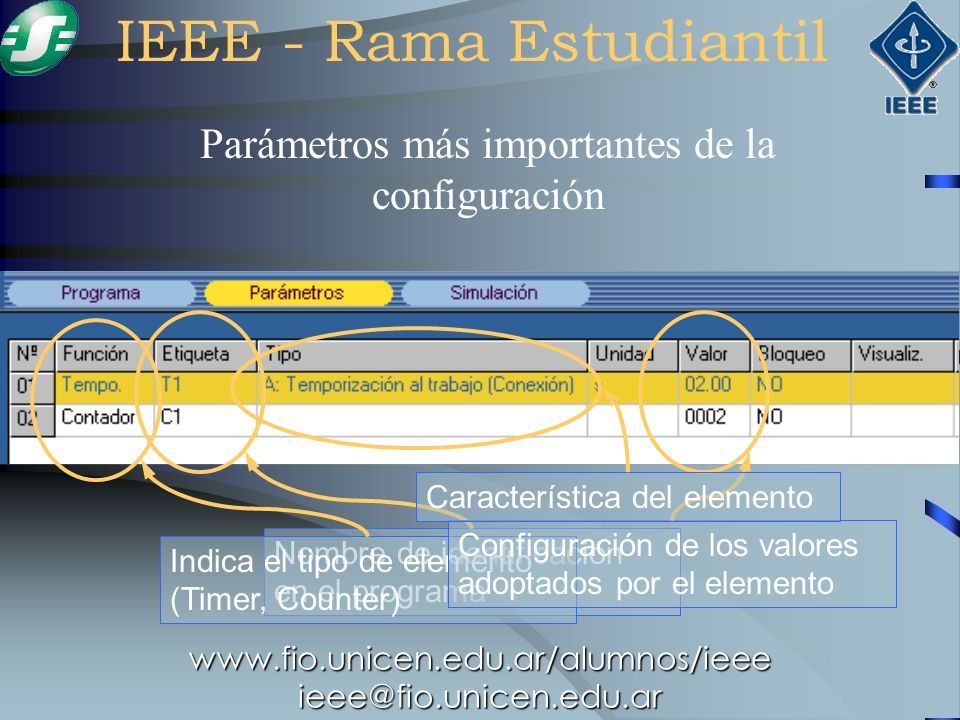

14 Parámetros más importantes de la configuración IEEE - Rama Estudiantil Nombre de identificación en el programa Indica el tipo de elemento (Timer, Counter) Configuración de los valores adoptados por el elemento Característica del elemento www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

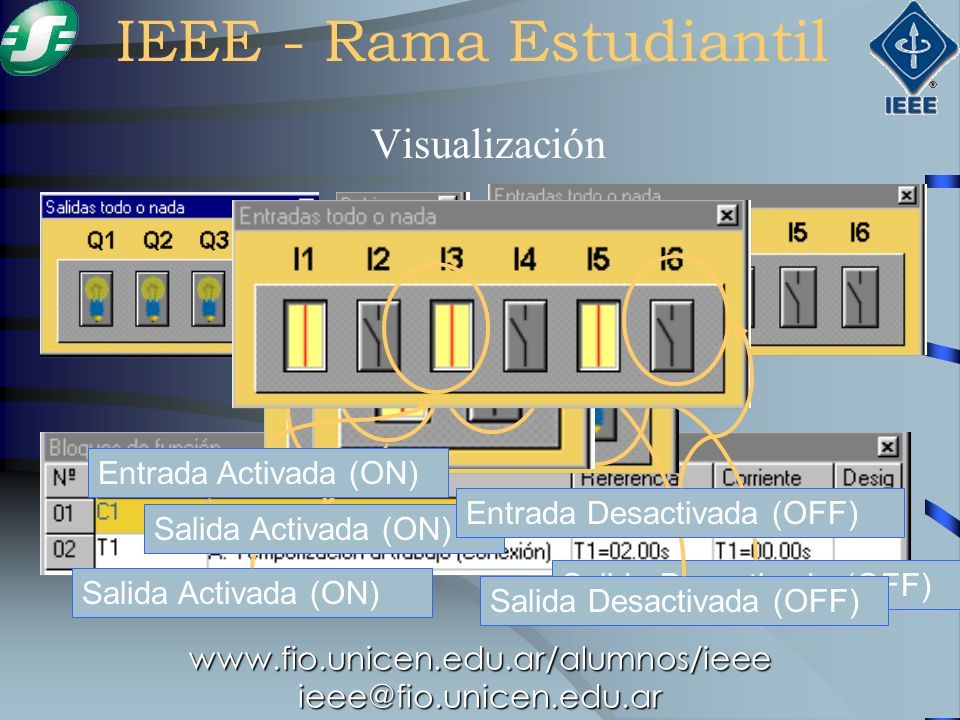

15 Visualización IEEE - Rama Estudiantil Salida Activada (ON) Salida Desactivada (OFF) Salida Activada (ON) Salida Desactivada (OFF) Entrada Desactivada (OFF) Entrada Activada (ON) www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

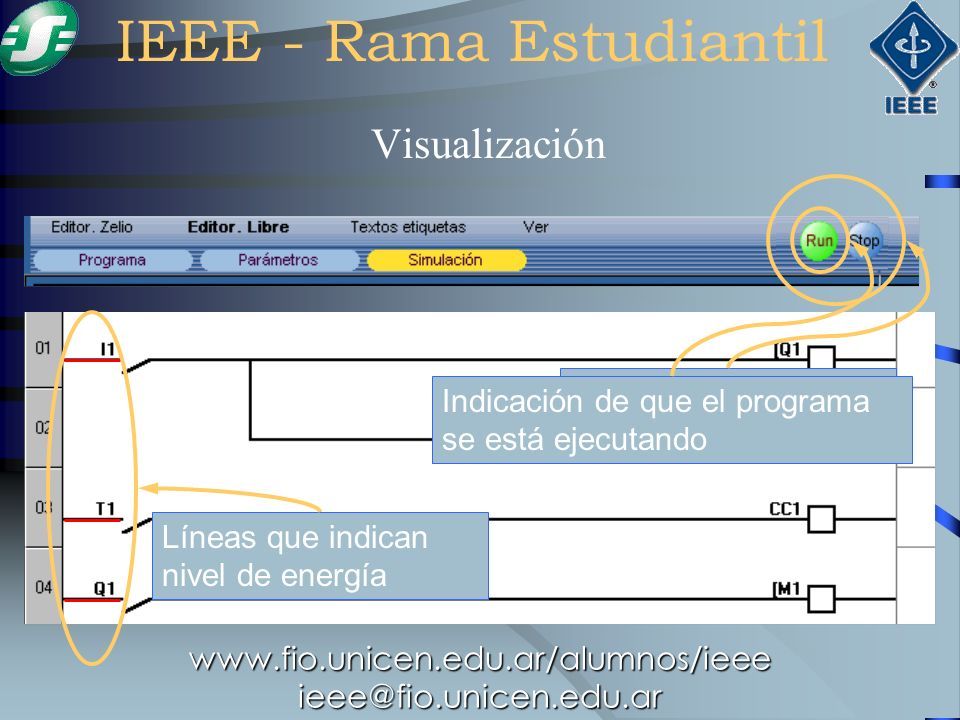

16 Visualización IEEE - Rama Estudiantil Indicación del estado del programa Indicación de que el programa se está ejecutando Líneas que indican nivel de energía www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

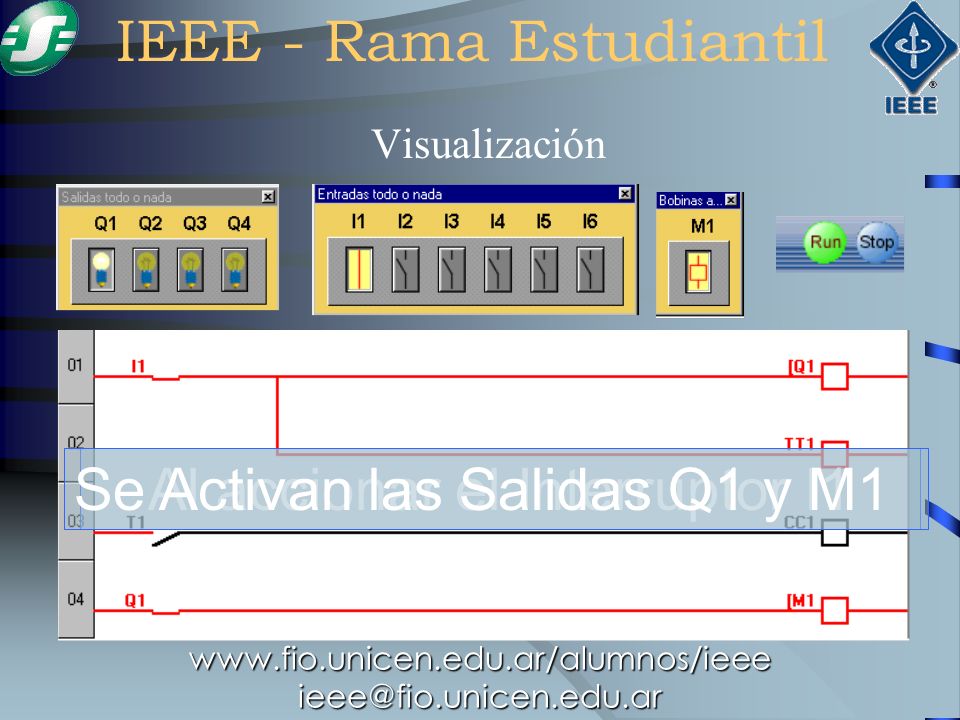

17 Visualización IEEE - Rama Estudiantil Al accionar el Interruptor I1Se Activan las Salidas Q1 y M1 www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar

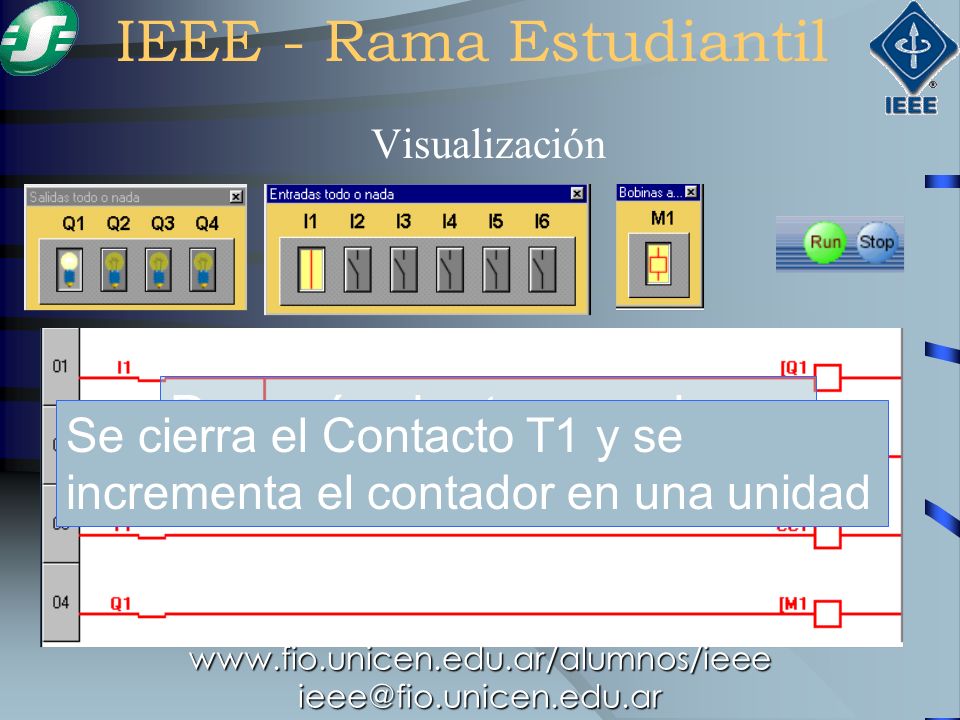

18 Visualización IEEE - Rama Estudiantil Después de t segundos Se cierra el Contacto T1 y se incrementa el contador en una unidad www.fio.unicen.edu.ar/alumnos/ieee ieee@fio.unicen.edu.ar
