¿QUE ES UN SIG? Recapitulación
2

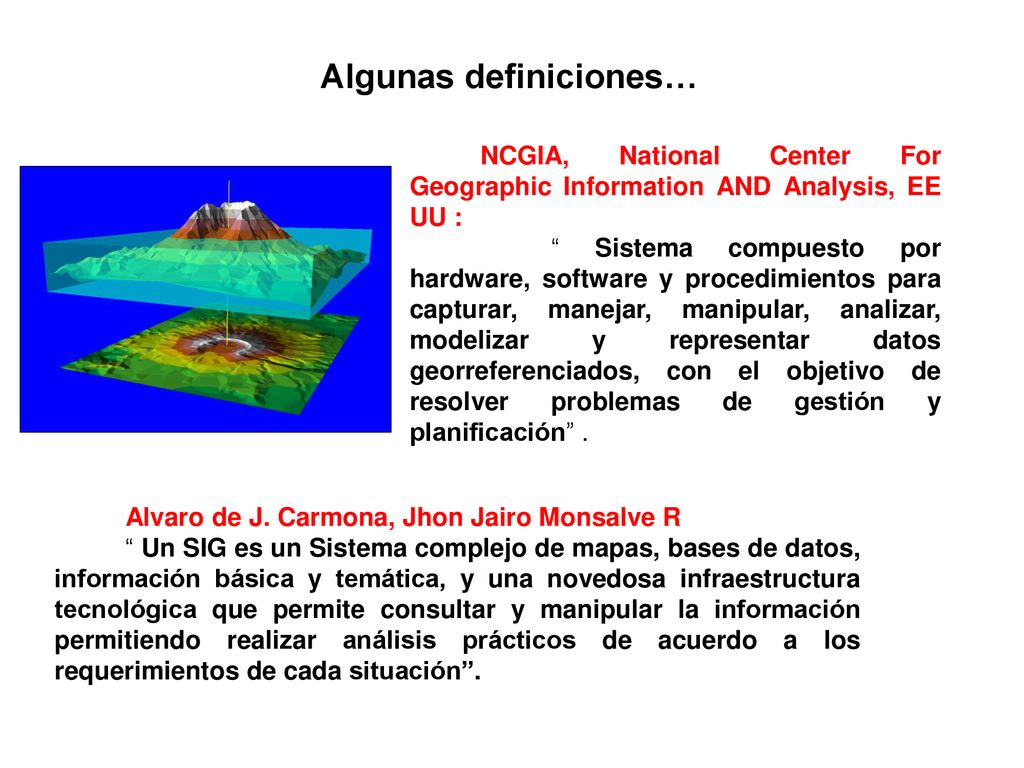

Algunas definiciones…
NCGIA, National Center For Geographic Information AND Analysis, EE UU : “ Sistema compuesto por hardware, software y procedimientos para capturar, manejar, manipular, analizar, modelizar y representar datos georreferenciados, con el objetivo de resolver problemas de gestión y planificación” . Alvaro de J. Carmona, Jhon Jairo Monsalve R “ Un SIG es un Sistema complejo de mapas, bases de datos, información básica y temática, y una novedosa infraestructura tecnológica que permite consultar y manipular la información permitiendo realizar análisis prácticos de acuerdo a los requerimientos de cada situación”.
3

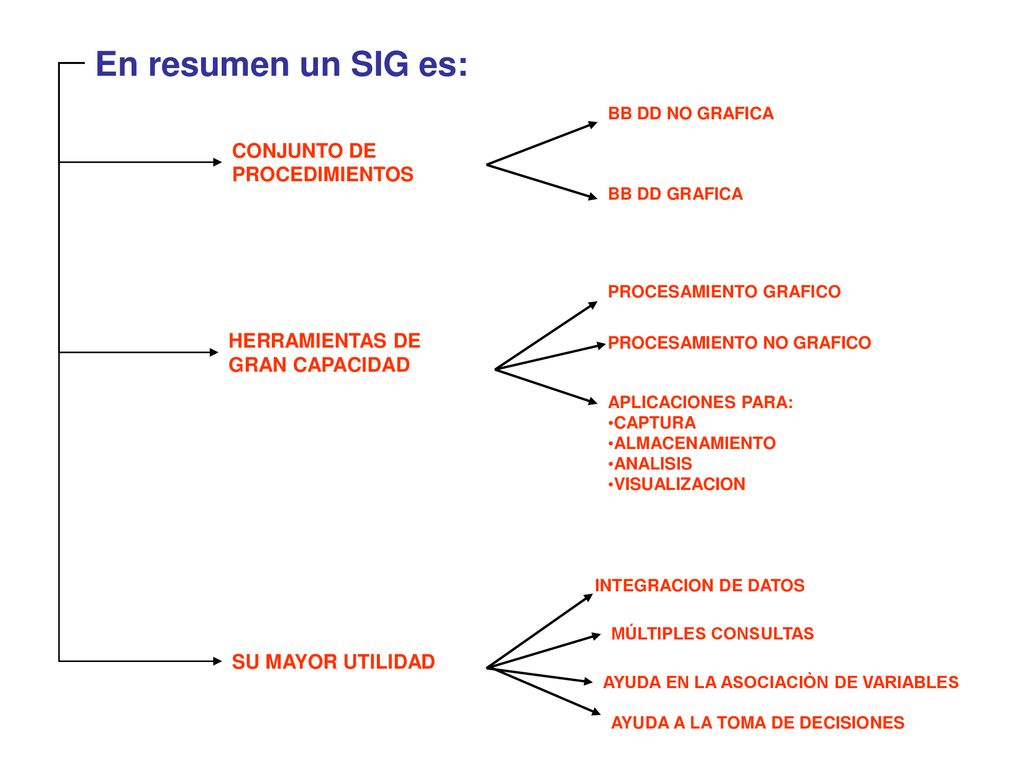

En resumen un SIG es: CONJUNTO DE PROCEDIMIENTOS HERRAMIENTAS DE
BB DD NO GRAFICA CONJUNTO DE PROCEDIMIENTOS BB DD GRAFICA PROCESAMIENTO GRAFICO HERRAMIENTAS DE GRAN CAPACIDAD PROCESAMIENTO NO GRAFICO APLICACIONES PARA: CAPTURA ALMACENAMIENTO ANALISIS VISUALIZACION INTEGRACION DE DATOS MÚLTIPLES CONSULTAS SU MAYOR UTILIDAD AYUDA EN LA ASOCIACIÒN DE VARIABLES AYUDA A LA TOMA DE DECISIONES
4

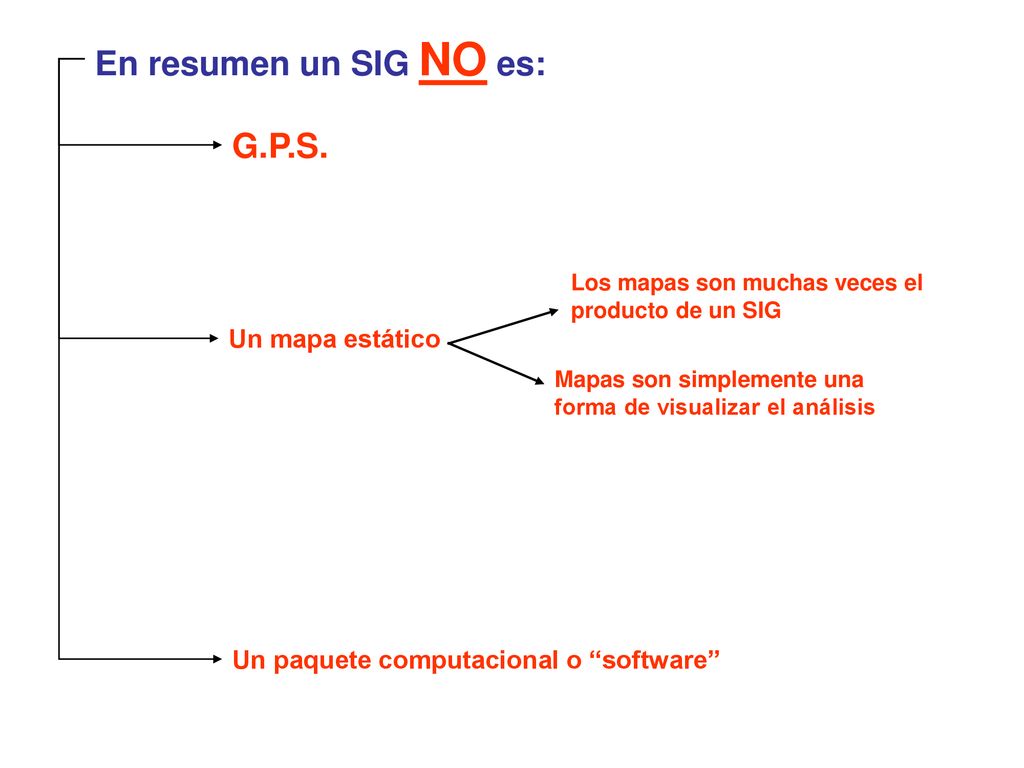

En resumen un SIG NO es: G.P.S. Un mapa estático

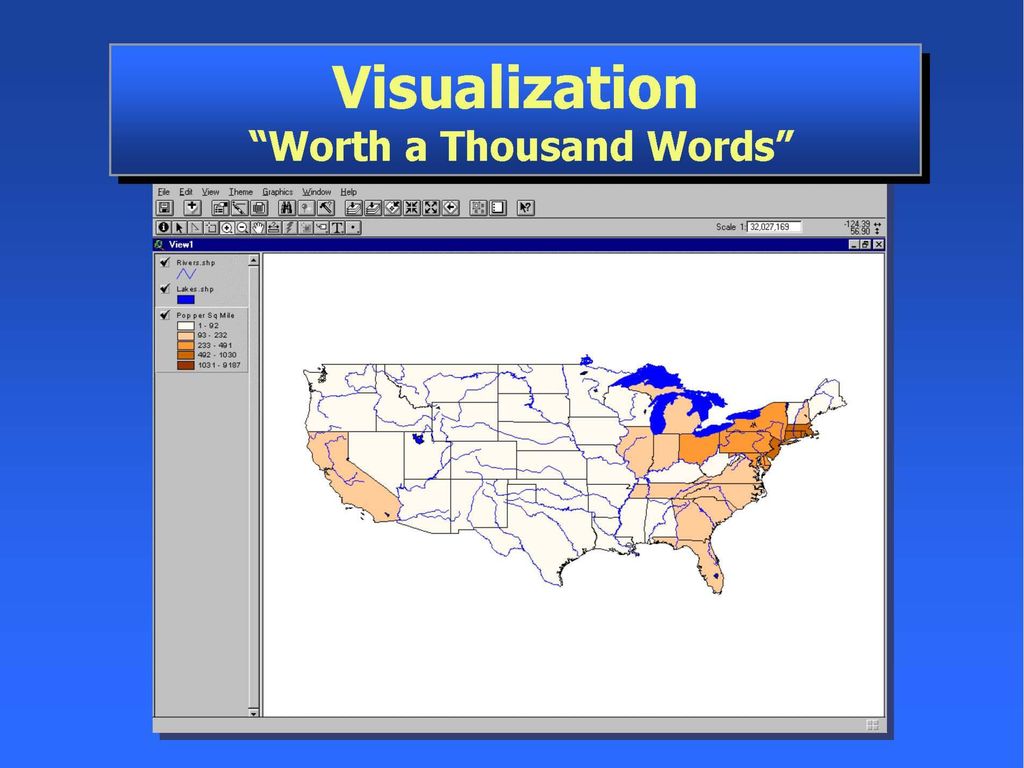

Los mapas son muchas veces el producto de un SIG Un mapa estático Mapas son simplemente una forma de visualizar el análisis Un paquete computacional o “software”

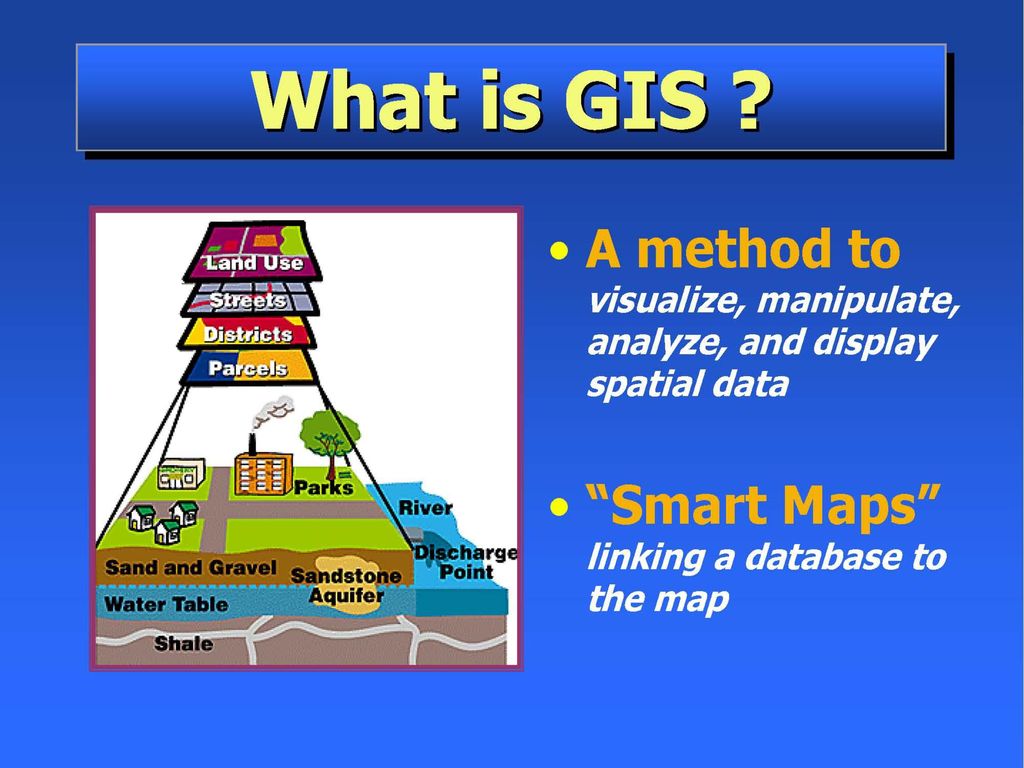

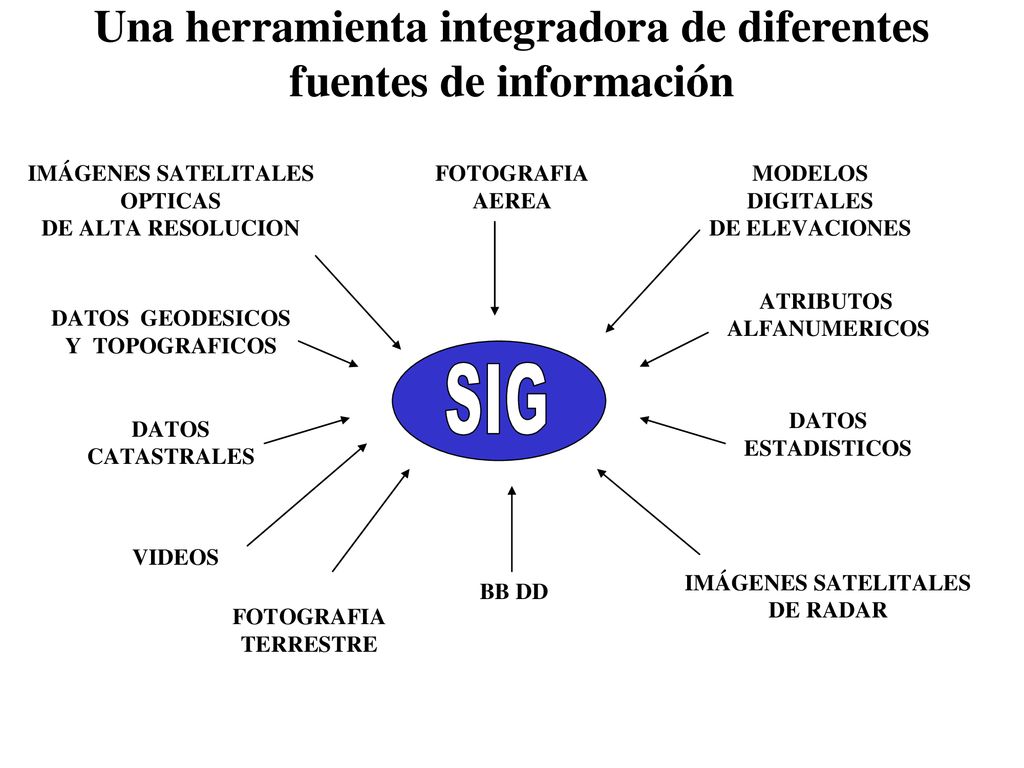

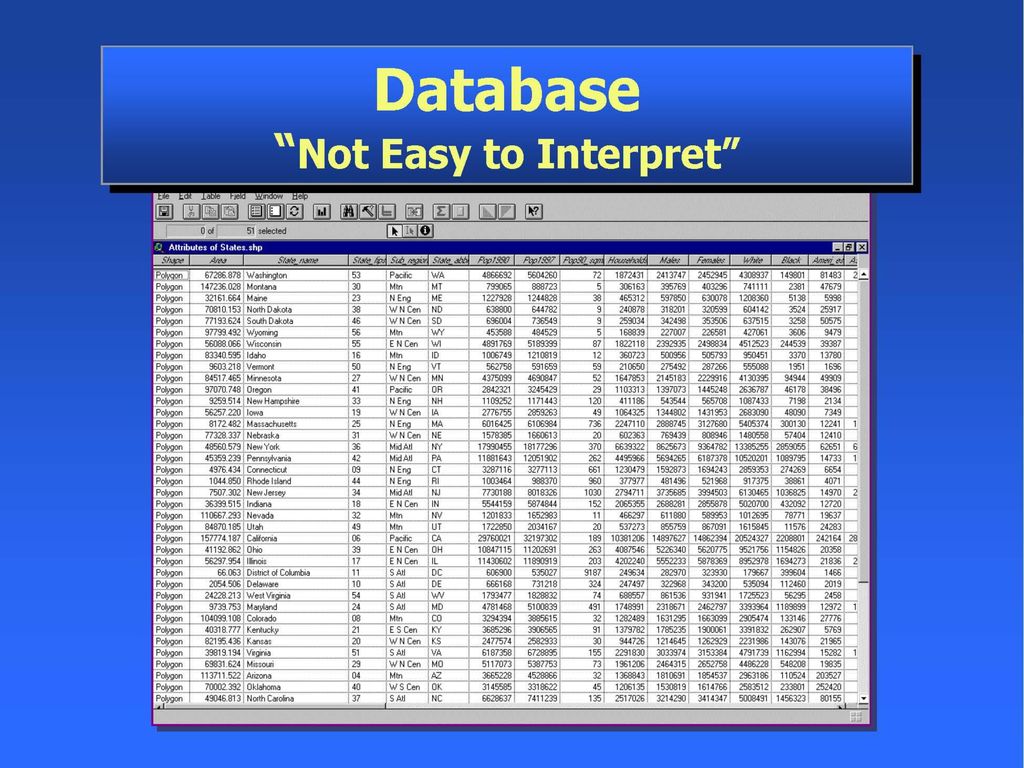

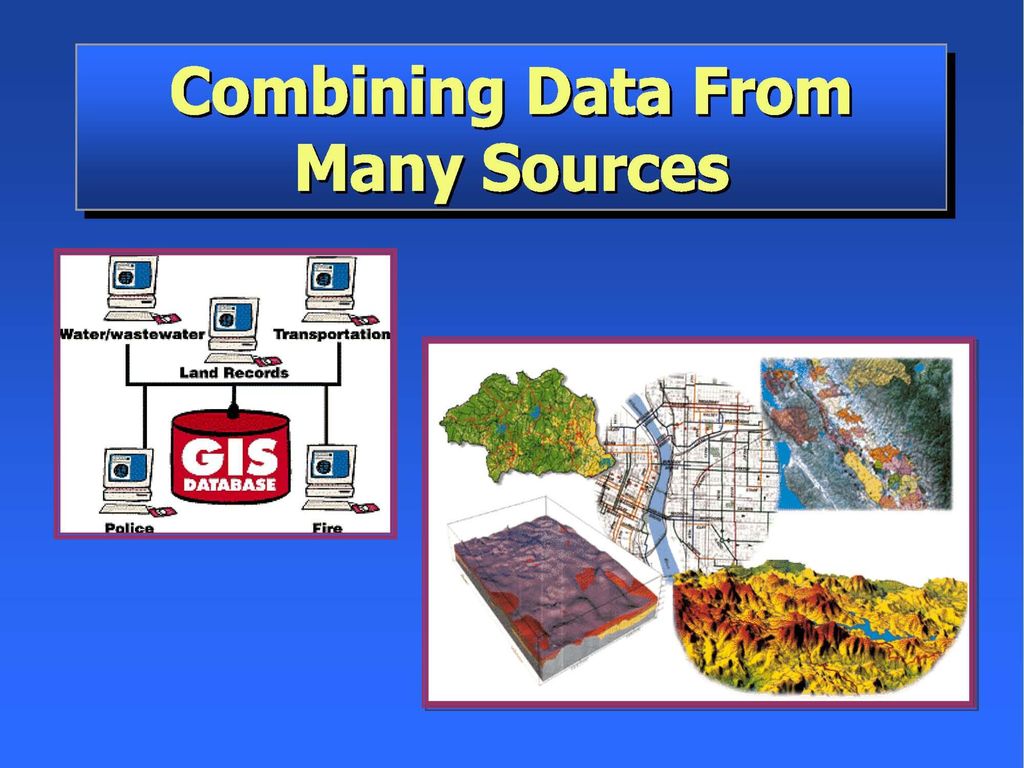

10
Sub-sistema de Análisis Sub-sistema de Entrada

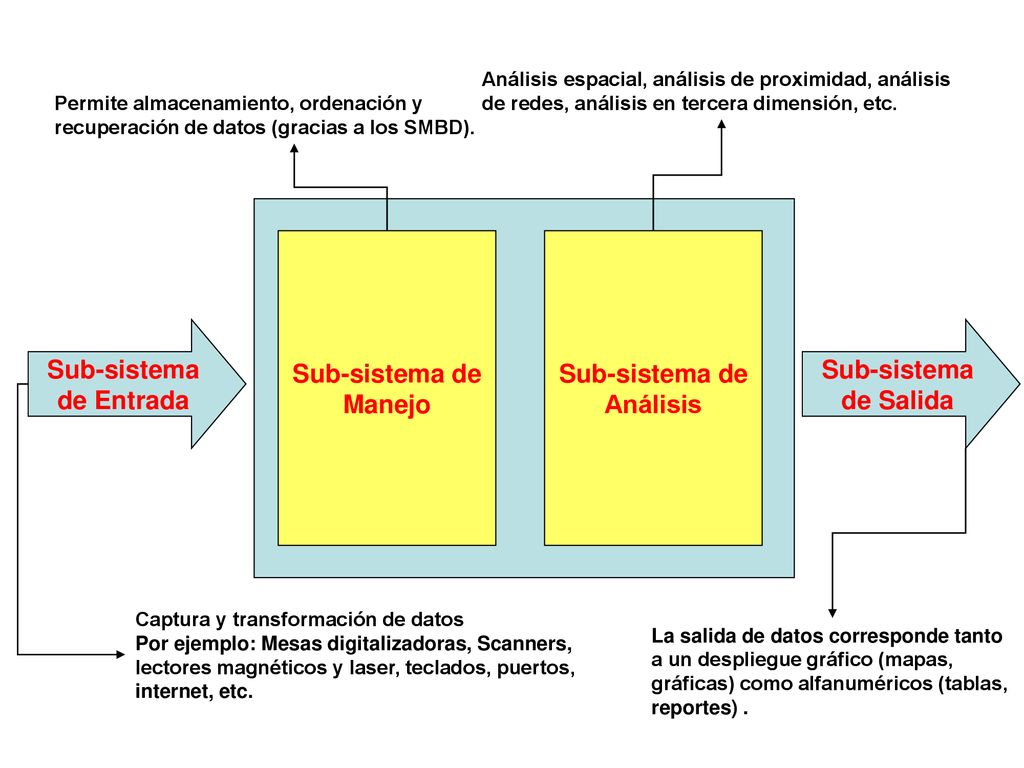

Análisis espacial, análisis de proximidad, análisis de redes, análisis en tercera dimensión, etc. Permite almacenamiento, ordenación y recuperación de datos (gracias a los SMBD). Sub-sistema de Manejo Sub-sistema de Análisis Sub-sistema de Entrada Sub-sistema de Salida Captura y transformación de datos Por ejemplo: Mesas digitalizadoras, Scanners, lectores magnéticos y laser, teclados, puertos, internet, etc. La salida de datos corresponde tanto a un despliegue gráfico (mapas, gráficas) como alfanuméricos (tablas, reportes) .
11

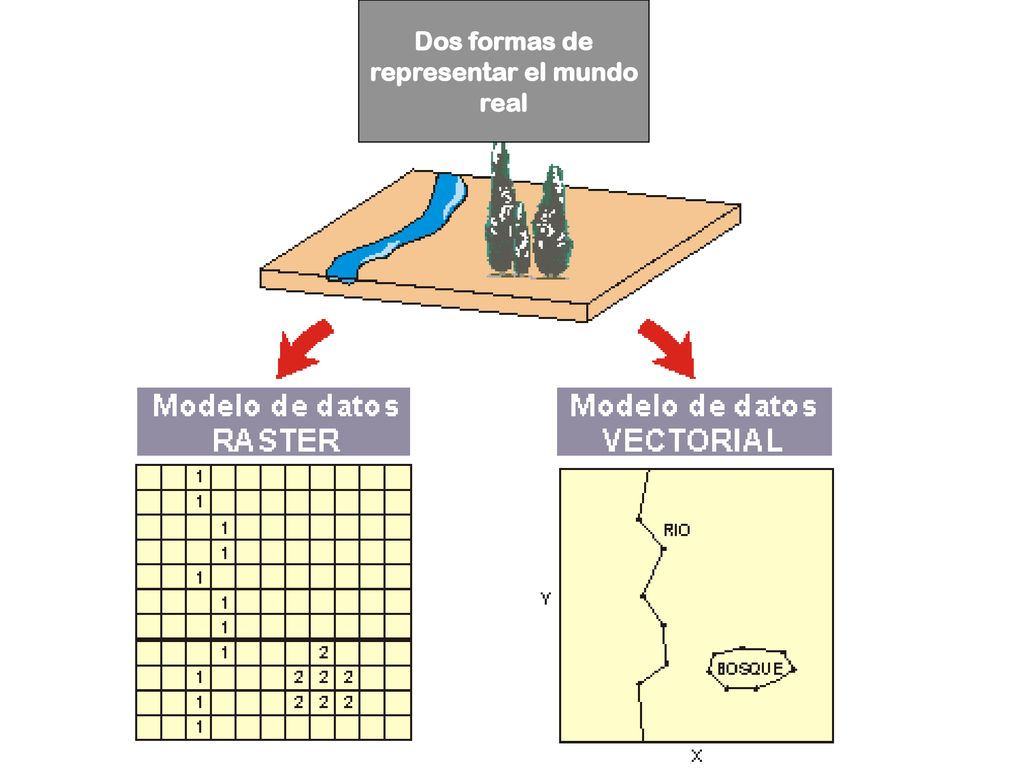

Dos formas de representar el mundo real
12

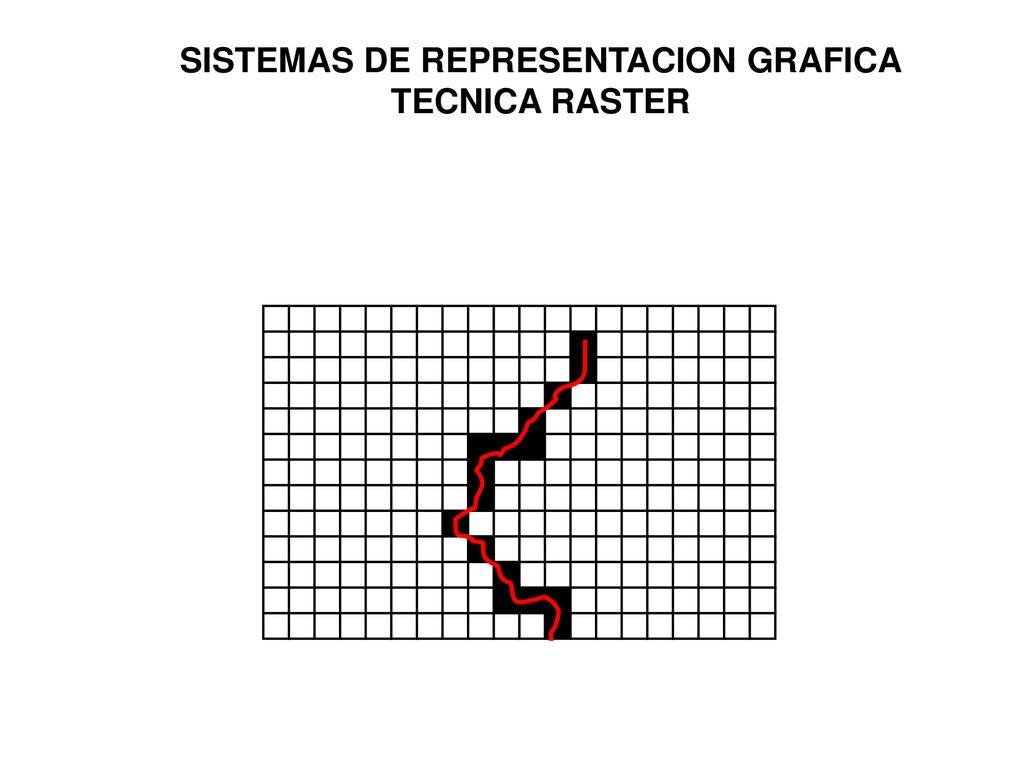

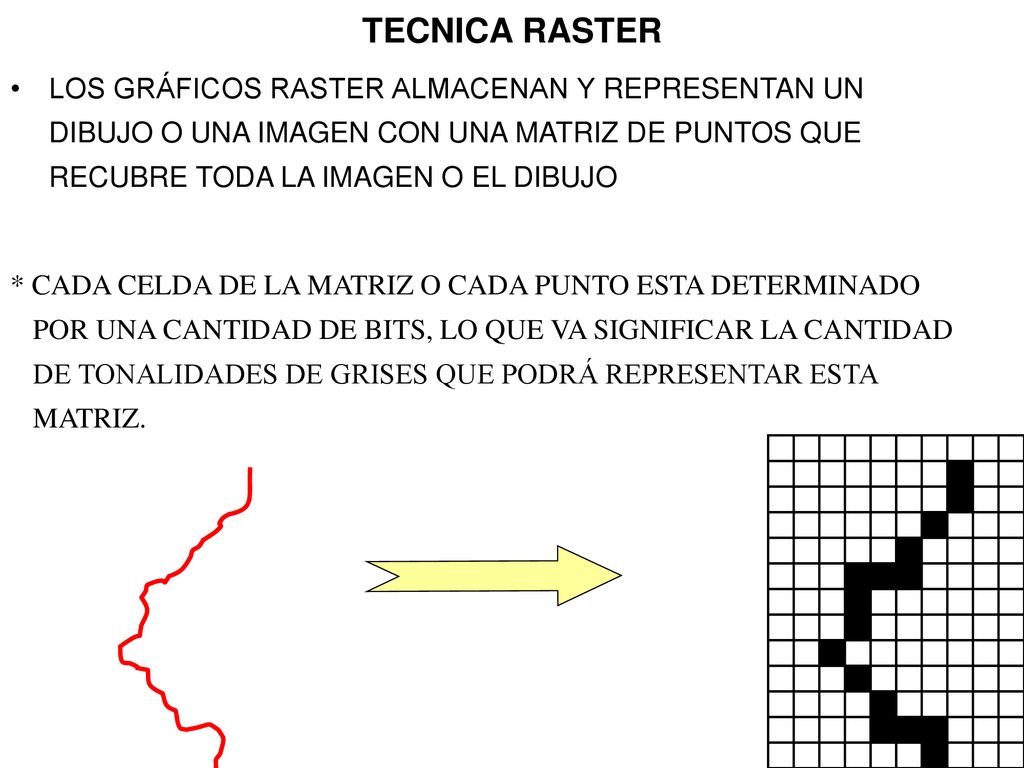

TECNICA RASTER LOS GRÁFICOS RASTER ALMACENAN Y REPRESENTAN UN DIBUJO O UNA IMAGEN CON UNA MATRIZ DE PUNTOS QUE RECUBRE TODA LA IMAGEN O EL DIBUJO * CADA CELDA DE LA MATRIZ O CADA PUNTO ESTA DETERMINADO POR UNA CANTIDAD DE BITS, LO QUE VA SIGNIFICAR LA CANTIDAD DE TONALIDADES DE GRISES QUE PODRÁ REPRESENTAR ESTA MATRIZ.
13
SISTEMAS DE REPRESENTACION GRAFICA TECNICA RASTER

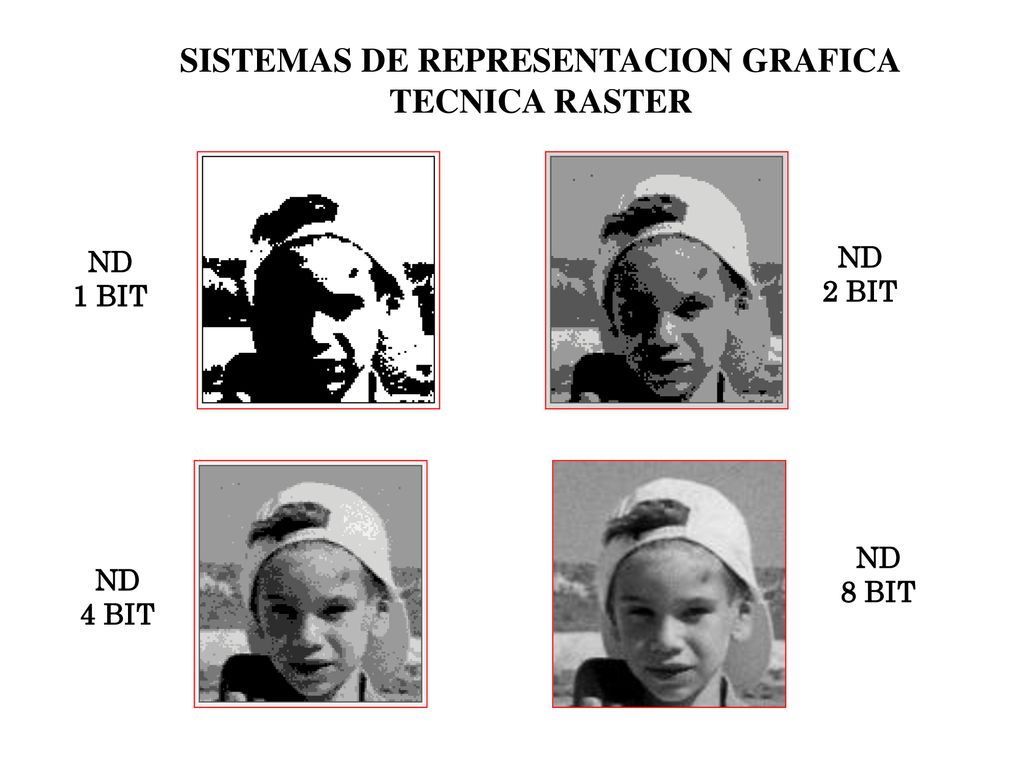

ND 1 BIT ND 2 BIT ND 4 BIT ND 8 BIT
14
SISTEMAS DE REPRESENTACION GRAFICA TECNICA RASTER
15

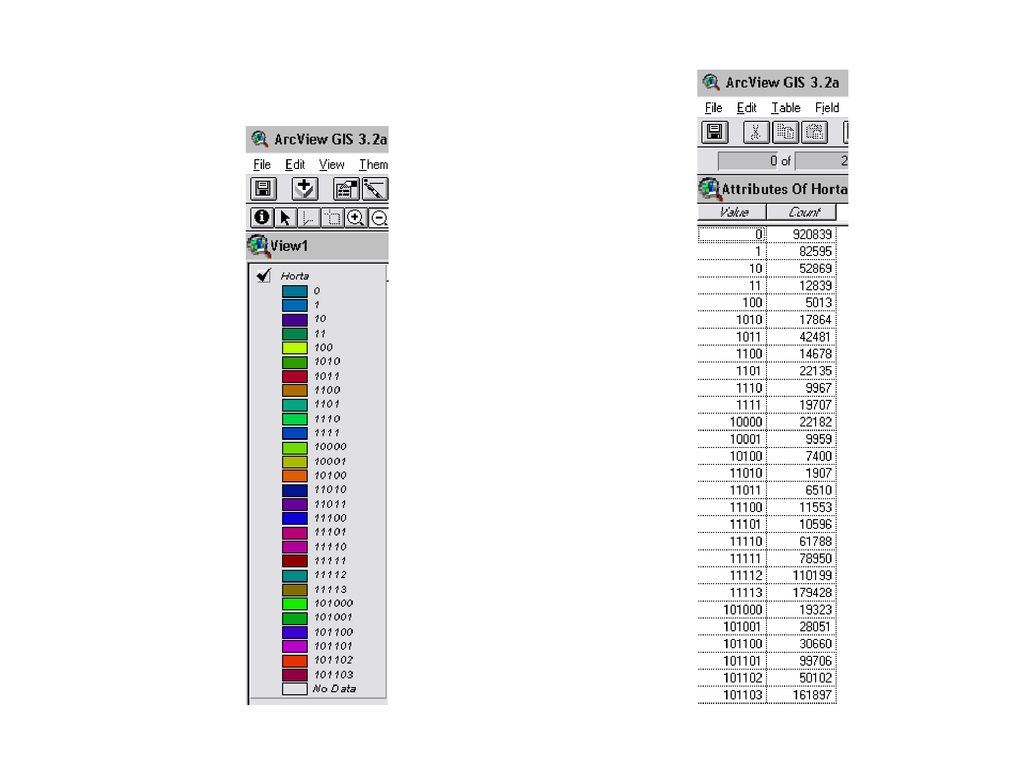

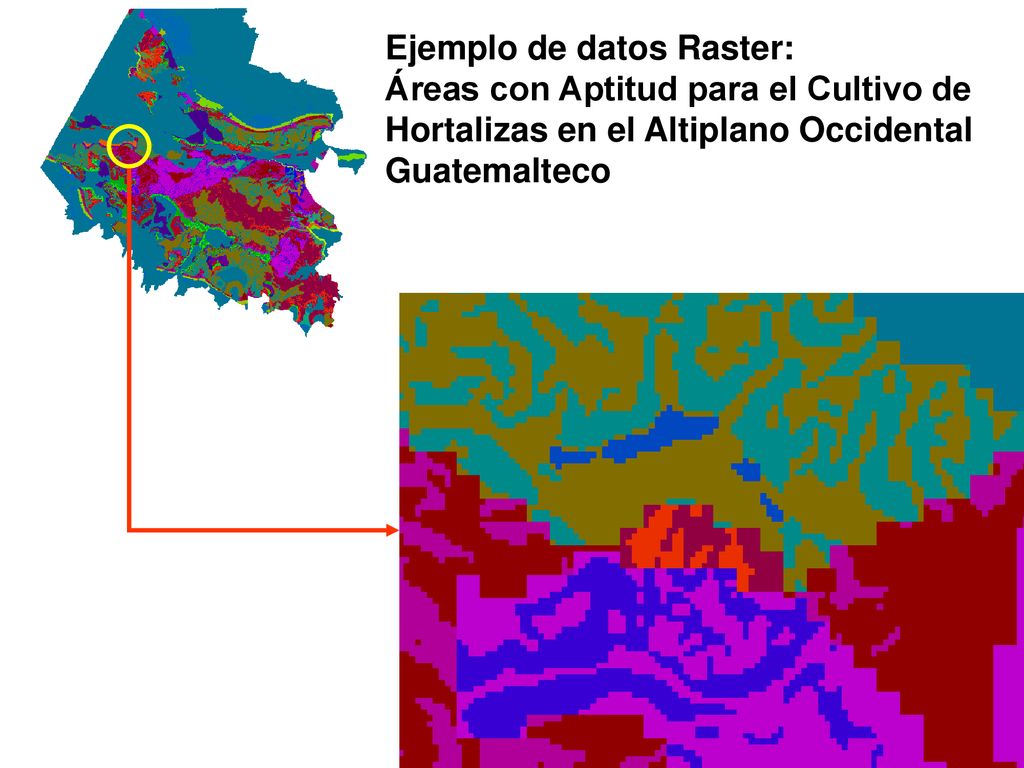

Ejemplo de datos Raster: Áreas con Aptitud para el Cultivo de Hortalizas en el Altiplano Occidental Guatemalteco
17
SISTEMAS DE REPRESENTACION GRAFICA TECNICA RASTER

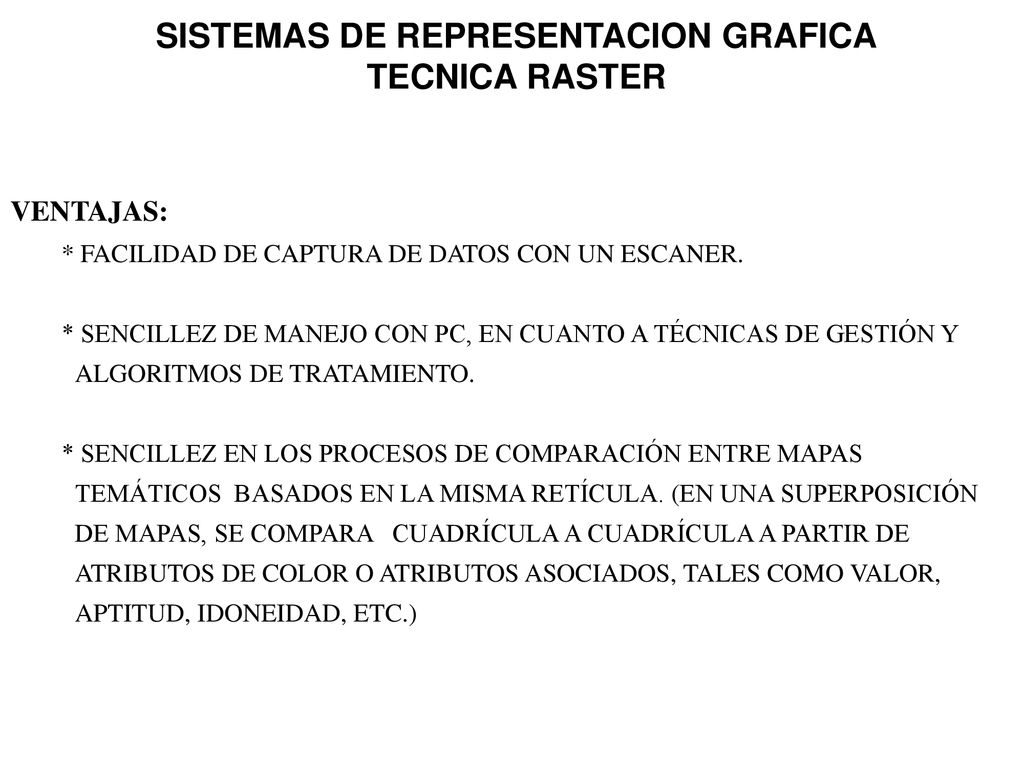

VENTAJAS: * FACILIDAD DE CAPTURA DE DATOS CON UN ESCANER. * SENCILLEZ DE MANEJO CON PC, EN CUANTO A TÉCNICAS DE GESTIÓN Y ALGORITMOS DE TRATAMIENTO. * SENCILLEZ EN LOS PROCESOS DE COMPARACIÓN ENTRE MAPAS TEMÁTICOS BASADOS EN LA MISMA RETÍCULA. (EN UNA SUPERPOSICIÓN DE MAPAS, SE COMPARA CUADRÍCULA A CUADRÍCULA A PARTIR DE ATRIBUTOS DE COLOR O ATRIBUTOS ASOCIADOS, TALES COMO VALOR, APTITUD, IDONEIDAD, ETC.)
18
SISTEMAS DE REPRESENTACION GRAFICA TECNICA RASTER

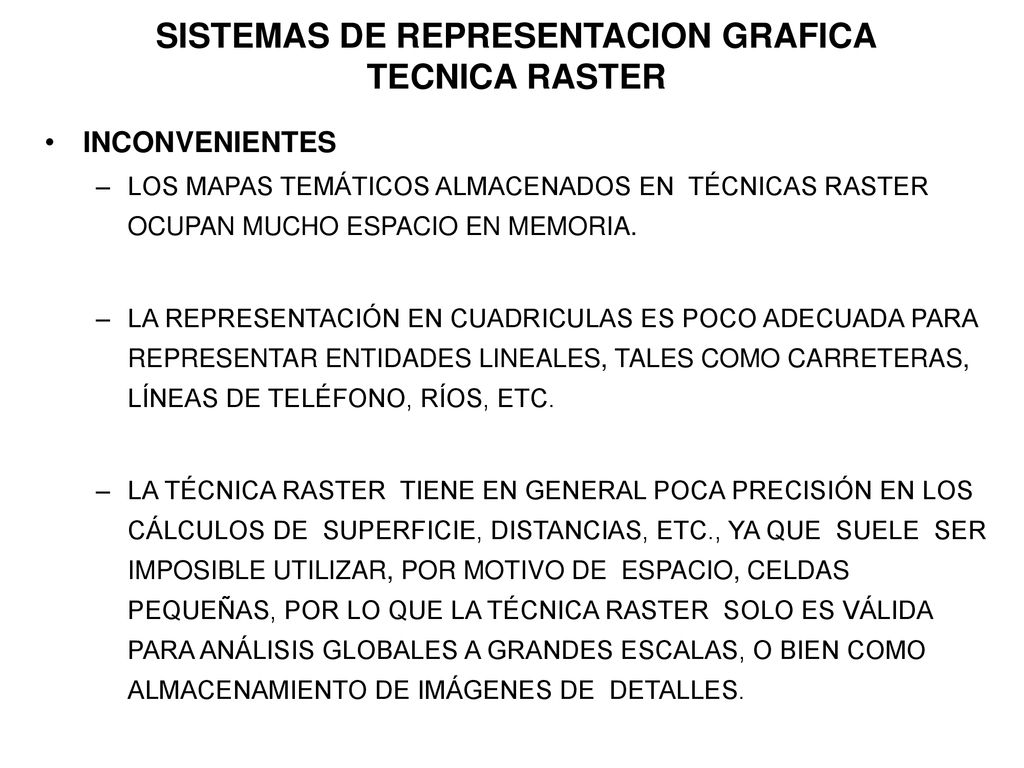

INCONVENIENTES LOS MAPAS TEMÁTICOS ALMACENADOS EN TÉCNICAS RASTER OCUPAN MUCHO ESPACIO EN MEMORIA. LA REPRESENTACIÓN EN CUADRICULAS ES POCO ADECUADA PARA REPRESENTAR ENTIDADES LINEALES, TALES COMO CARRETERAS, LÍNEAS DE TELÉFONO, RÍOS, ETC. LA TÉCNICA RASTER TIENE EN GENERAL POCA PRECISIÓN EN LOS CÁLCULOS DE SUPERFICIE, DISTANCIAS, ETC., YA QUE SUELE SER IMPOSIBLE UTILIZAR, POR MOTIVO DE ESPACIO, CELDAS PEQUEÑAS, POR LO QUE LA TÉCNICA RASTER SOLO ES VÁLIDA PARA ANÁLISIS GLOBALES A GRANDES ESCALAS, O BIEN COMO ALMACENAMIENTO DE IMÁGENES DE DETALLES.
19
SISTEMAS DE REPRESENTACION GRAFICA TECNICA VECTORIAL

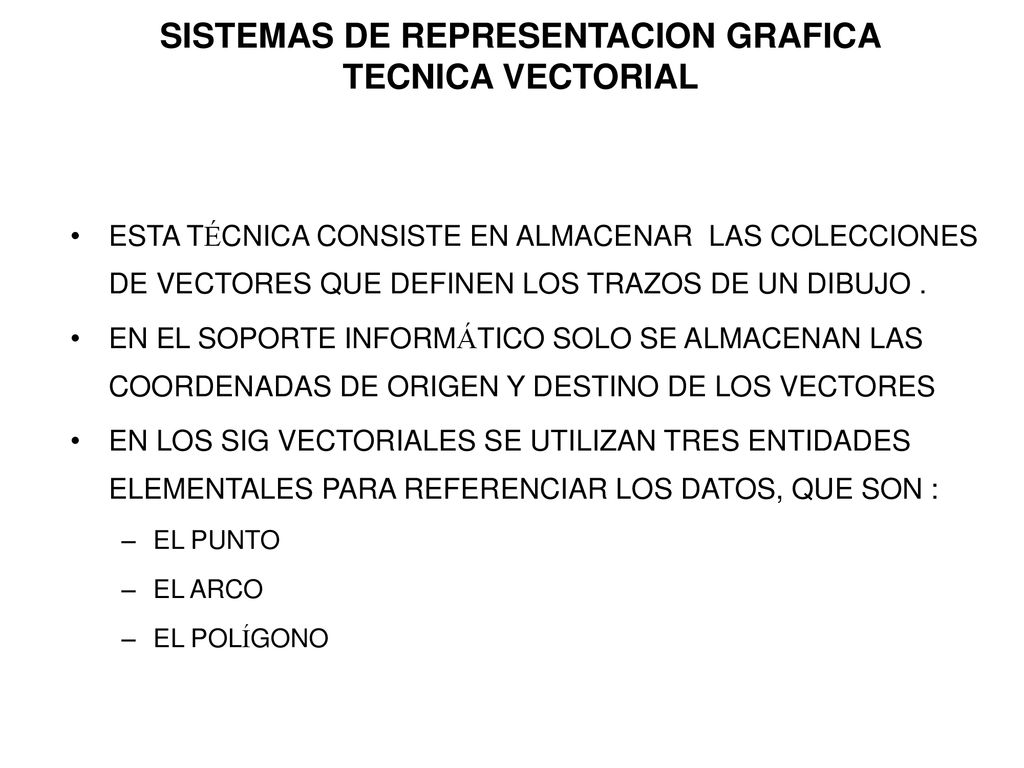

ESTA TÉCNICA CONSISTE EN ALMACENAR LAS COLECCIONES DE VECTORES QUE DEFINEN LOS TRAZOS DE UN DIBUJO . EN EL SOPORTE INFORMÁTICO SOLO SE ALMACENAN LAS COORDENADAS DE ORIGEN Y DESTINO DE LOS VECTORES EN LOS SIG VECTORIALES SE UTILIZAN TRES ENTIDADES ELEMENTALES PARA REFERENCIAR LOS DATOS, QUE SON : EL PUNTO EL ARCO EL POLÍGONO
20
SISTEMAS DE REPRESENTACION GRAFICA TECNICA VECTORIAL

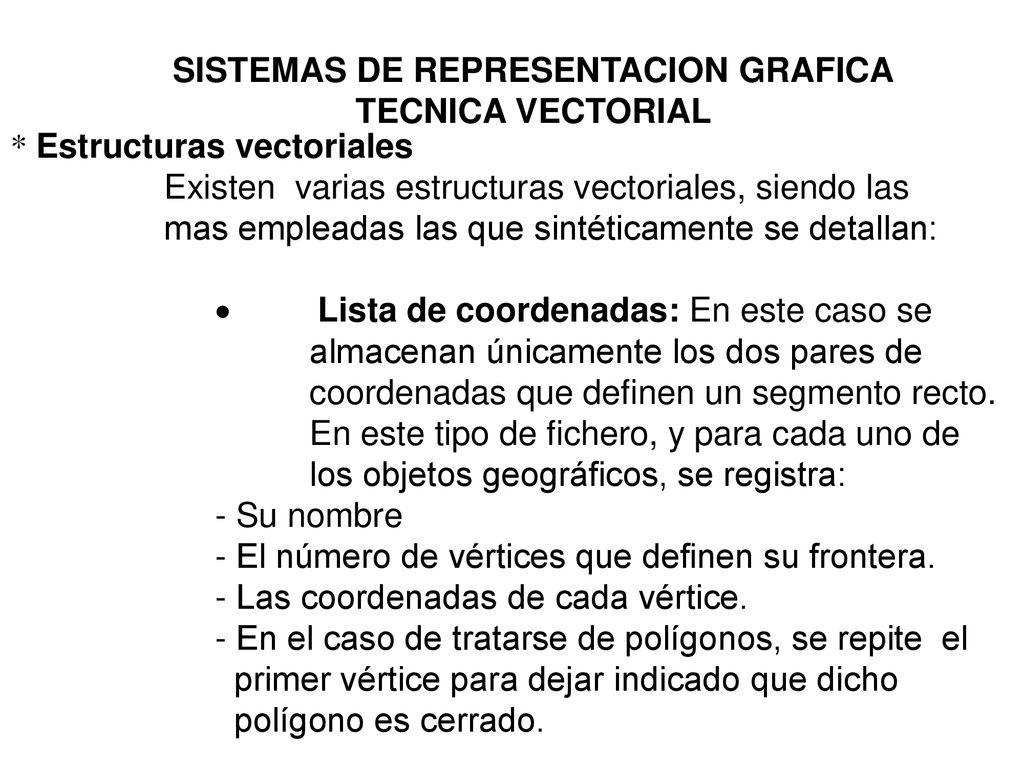

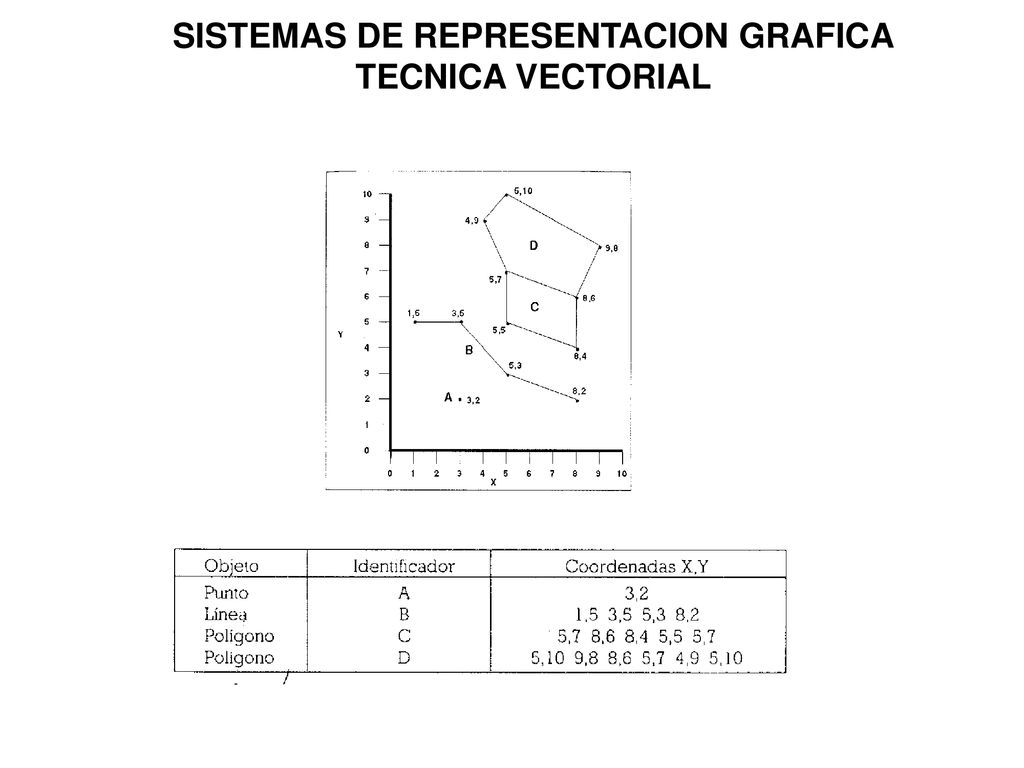

* Estructuras vectoriales Existen varias estructuras vectoriales, siendo las mas empleadas las que sintéticamente se detallan: · Lista de coordenadas: En este caso se almacenan únicamente los dos pares de coordenadas que definen un segmento recto. En este tipo de fichero, y para cada uno de los objetos geográficos, se registra: - Su nombre - El número de vértices que definen su frontera. - Las coordenadas de cada vértice. - En el caso de tratarse de polígonos, se repite el primer vértice para dejar indicado que dicho polígono es cerrado.
21
SISTEMAS DE REPRESENTACION GRAFICA TECNICA VECTORIAL
22
SISTEMAS DE REPRESENTACION GRAFICA TECNICA VECTORIAL

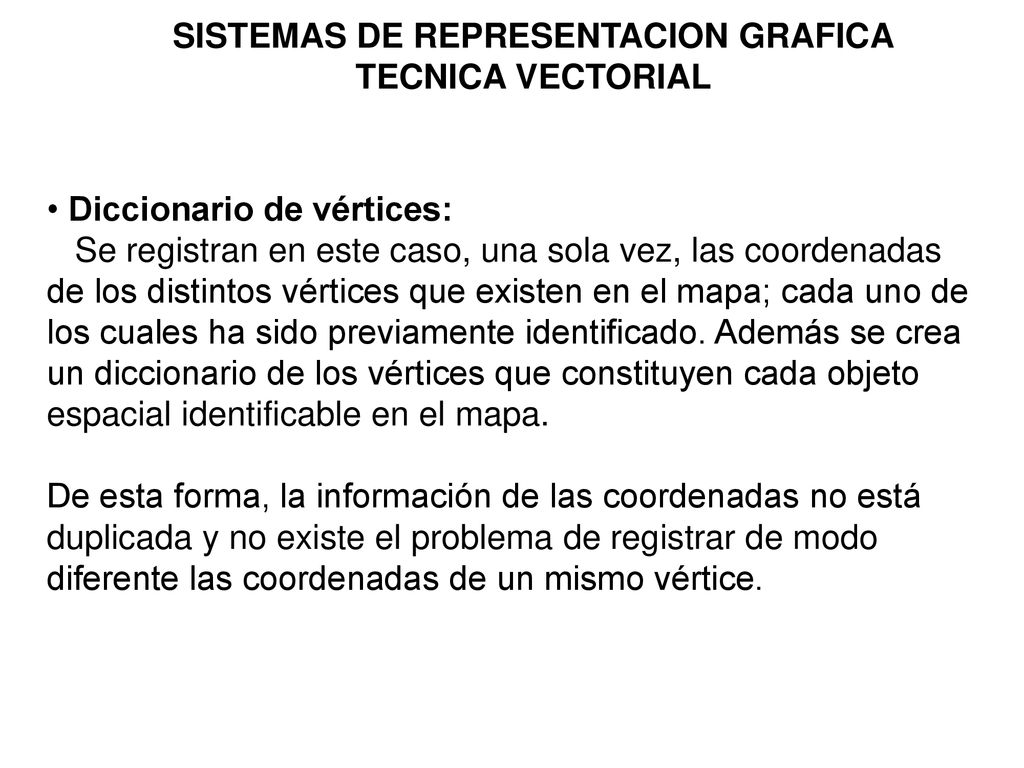

Diccionario de vértices: Se registran en este caso, una sola vez, las coordenadas de los distintos vértices que existen en el mapa; cada uno de los cuales ha sido previamente identificado. Además se crea un diccionario de los vértices que constituyen cada objeto espacial identificable en el mapa. De esta forma, la información de las coordenadas no está duplicada y no existe el problema de registrar de modo diferente las coordenadas de un mismo vértice.
23
SISTEMAS DE REPRESENTACION GRAFICA TECNICA VECTORIAL
24
SISTEMAS DE REPRESENTACION GRAFICA TECNICA VECTORIAL

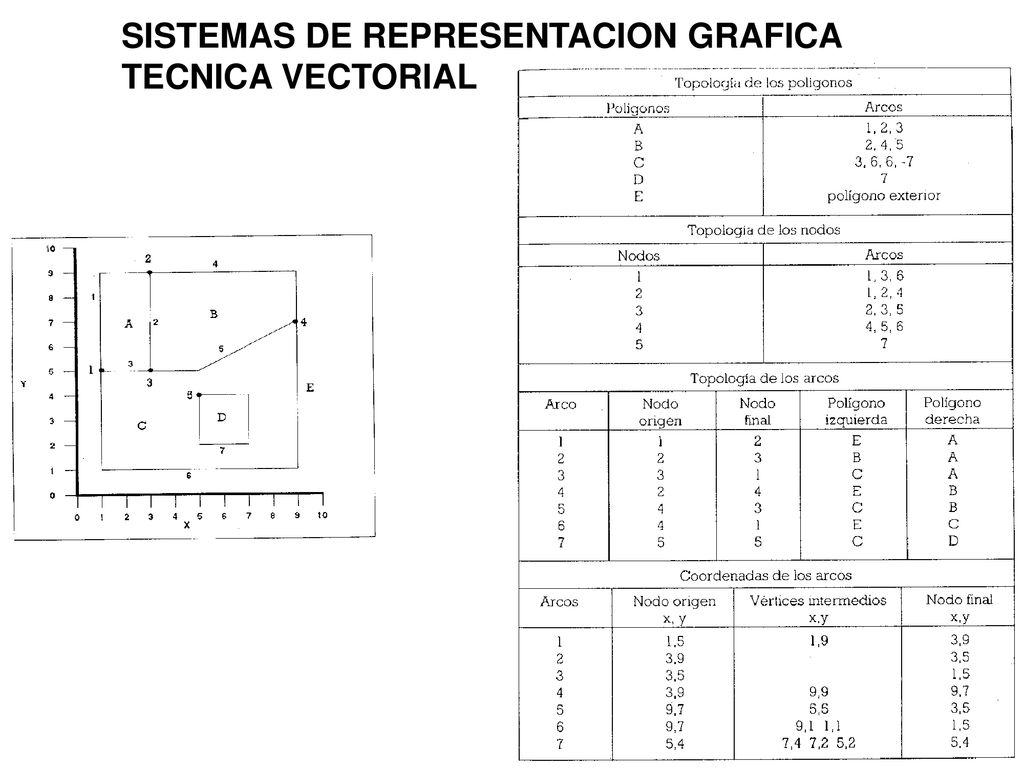

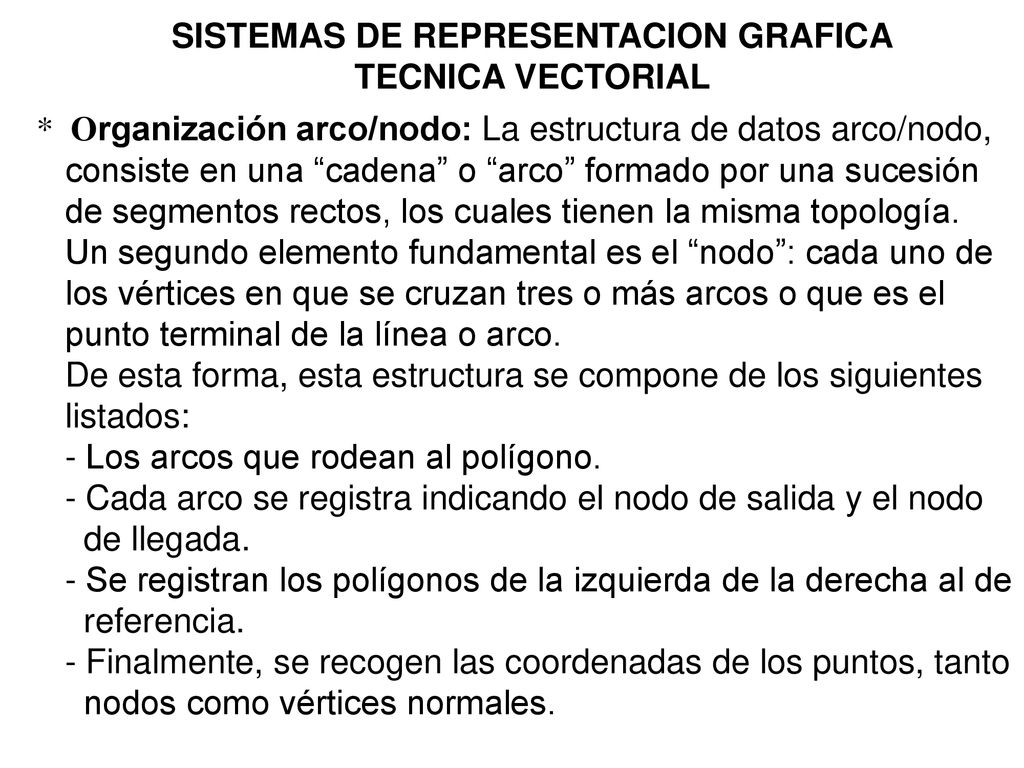

* Organización arco/nodo: La estructura de datos arco/nodo, consiste en una “cadena” o “arco” formado por una sucesión de segmentos rectos, los cuales tienen la misma topología. Un segundo elemento fundamental es el “nodo”: cada uno de los vértices en que se cruzan tres o más arcos o que es el punto terminal de la línea o arco. De esta forma, esta estructura se compone de los siguientes listados: - Los arcos que rodean al polígono. - Cada arco se registra indicando el nodo de salida y el nodo de llegada. - Se registran los polígonos de la izquierda de la derecha al de referencia. - Finalmente, se recogen las coordenadas de los puntos, tanto nodos como vértices normales.
25
SISTEMAS DE REPRESENTACION GRAFICA TECNICA VECTORIAL
26
SISTEMAS DE REPRESENTACION GRAFICA TECNICA VECTORIAL

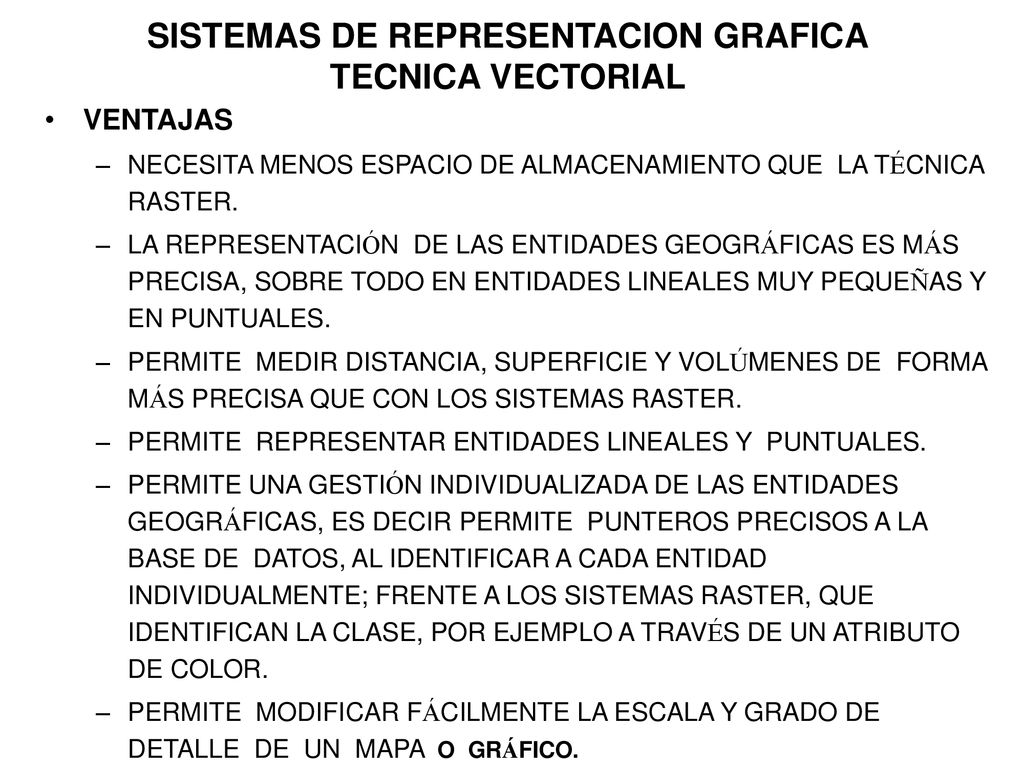

VENTAJAS NECESITA MENOS ESPACIO DE ALMACENAMIENTO QUE LA TÉCNICA RASTER. LA REPRESENTACIÓN DE LAS ENTIDADES GEOGRÁFICAS ES MÁS PRECISA, SOBRE TODO EN ENTIDADES LINEALES MUY PEQUEÑAS Y EN PUNTUALES. PERMITE MEDIR DISTANCIA, SUPERFICIE Y VOLÚMENES DE FORMA MÁS PRECISA QUE CON LOS SISTEMAS RASTER. PERMITE REPRESENTAR ENTIDADES LINEALES Y PUNTUALES. PERMITE UNA GESTIÓN INDIVIDUALIZADA DE LAS ENTIDADES GEOGRÁFICAS, ES DECIR PERMITE PUNTEROS PRECISOS A LA BASE DE DATOS, AL IDENTIFICAR A CADA ENTIDAD INDIVIDUALMENTE; FRENTE A LOS SISTEMAS RASTER, QUE IDENTIFICAN LA CLASE, POR EJEMPLO A TRAVÉS DE UN ATRIBUTO DE COLOR. PERMITE MODIFICAR FÁCILMENTE LA ESCALA Y GRADO DE DETALLE DE UN MAPA O GRÁFICO.
27
SISTEMAS DE REPRESENTACION GRAFICA TECNICA VECTORIAL
INCONVENIENTES LA CAPTURA DE DATOS REQUIERE MUCHO MÁS MEDIOS Y TIEMPO QUE LAS IMÁGENES RASTER, LO QUE LE SUPONE UNA GRAN DIFICULTAD DE ACTUALIZACIÓN DE LOS DATOS VECTORIALES, CON UN ALTO COSTE Y TIEMPO DE PREPARACIÓN. LA COMPARACIÓN ENTRE DIFERENTES MAPAS TEMÁTICOS REQUIERE MUCHO MÁS TIEMPO DE PROCESO, Y ES POCO FLEXIBLE PARA LA REALIZACIÓN DE ANÁLISIS Y SIMULACIONES EN TIEMPO REAL. LA REPRESENTACIÓN VECTORIAL NO PERMITE REPRESENTAR EN FORMA SATISFACTORIA ENTIDADES COMPLEJAS, TALES COMO FOTOGRAFÍAS, PAISAJES, ÁRBOLES, FACHADAS, ETC.
28

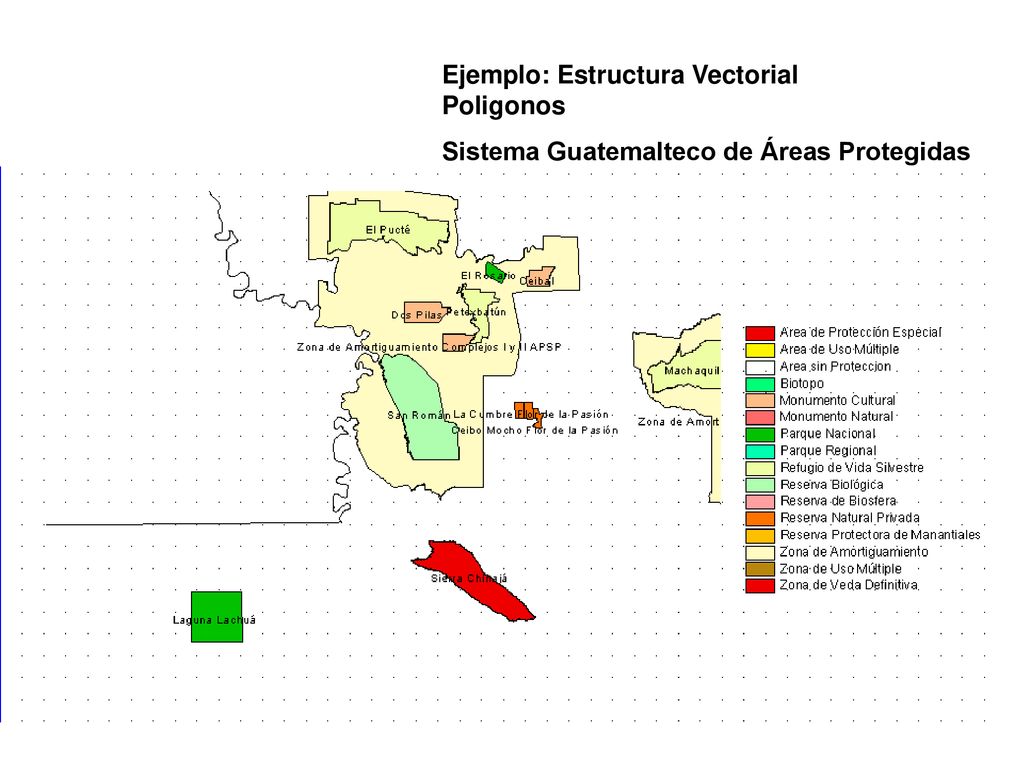

Ejemplo: Estructura Vectorial Poligonos
Sistema Guatemalteco de Áreas Protegidas
29
Ejemplo: Estructura Vectorial Puntos

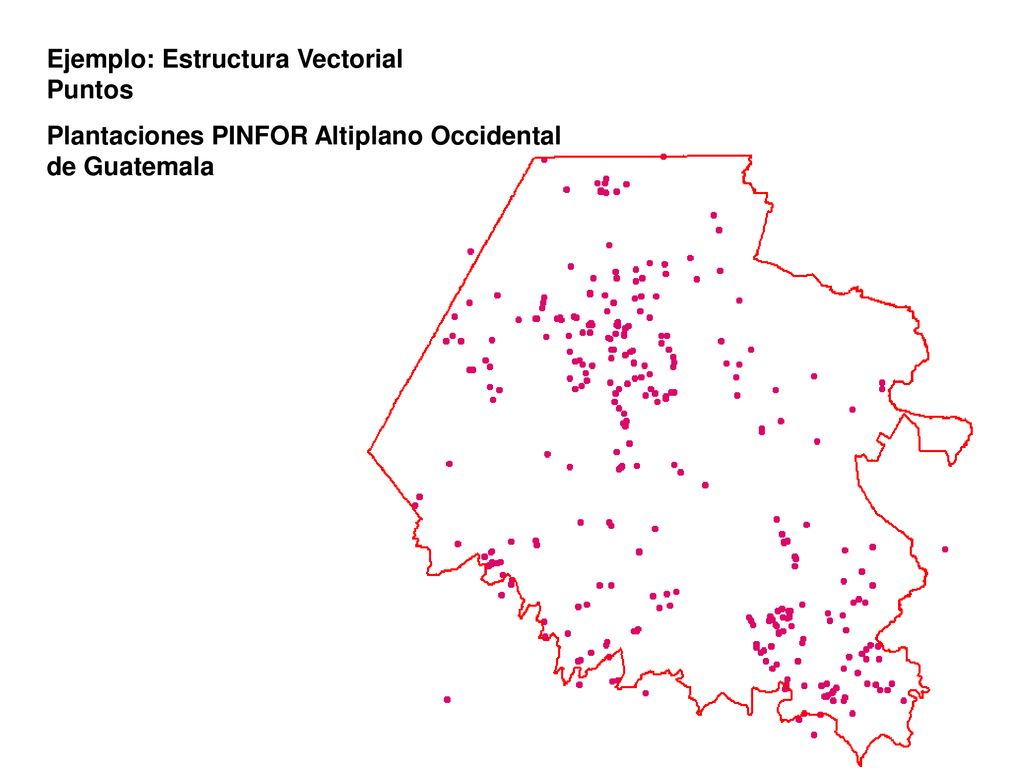

Plantaciones PINFOR Altiplano Occidental de Guatemala
30

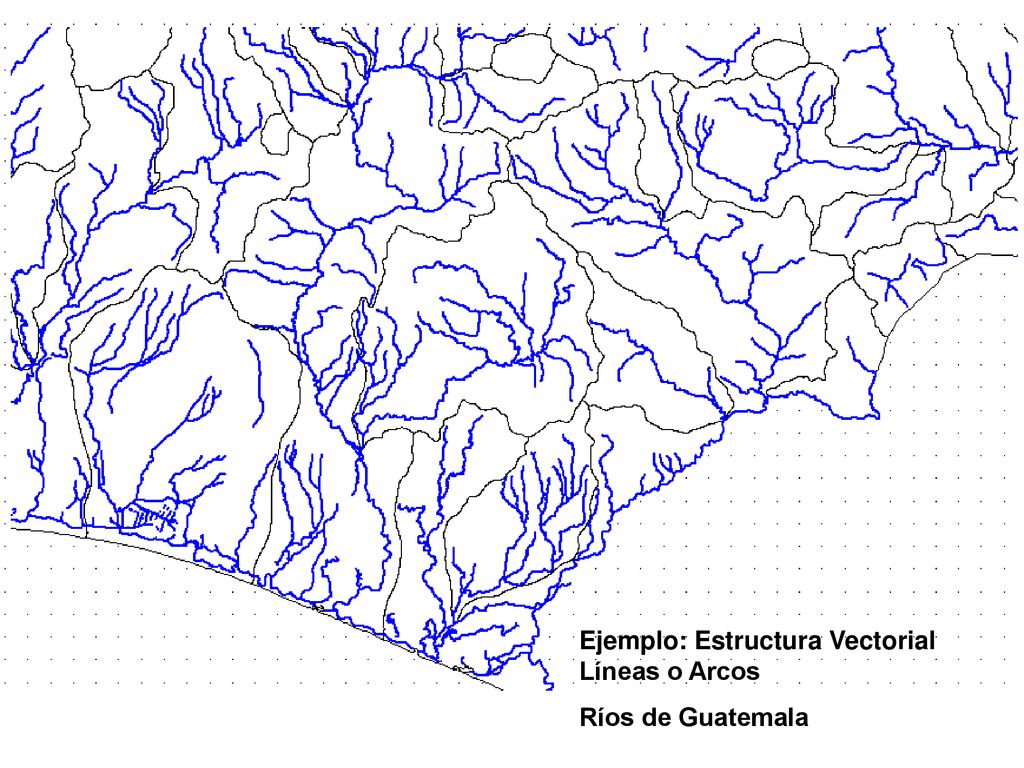

Ejemplo: Estructura Vectorial Líneas o Arcos
Ríos de Guatemala
31

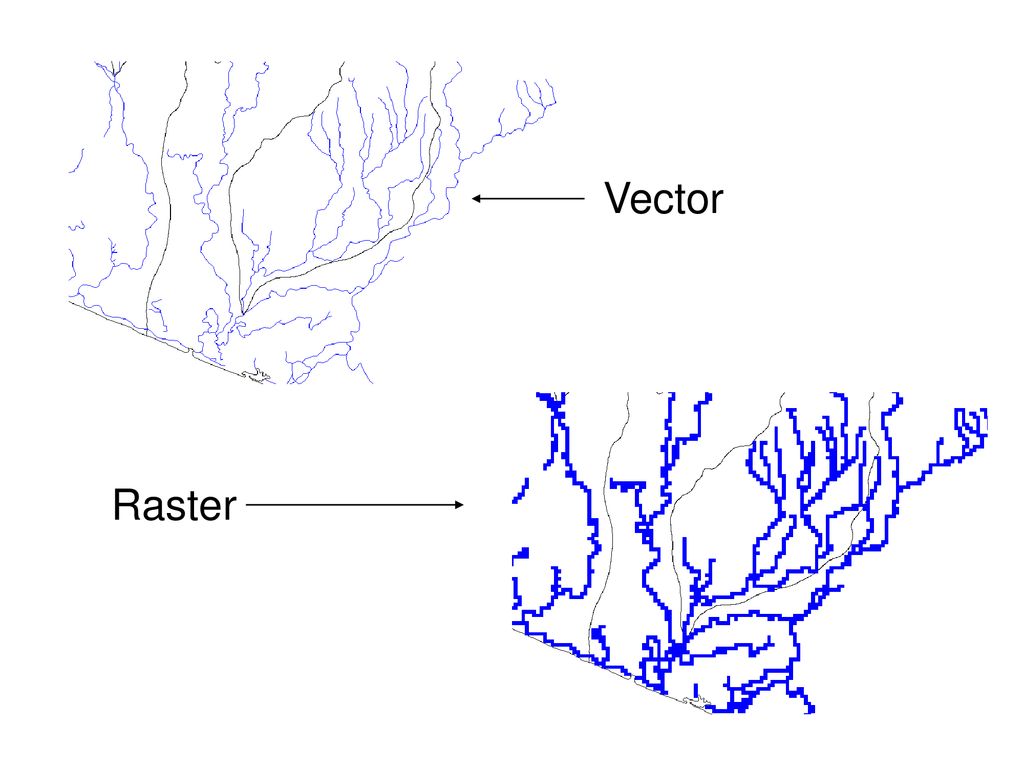

Vector Raster
32

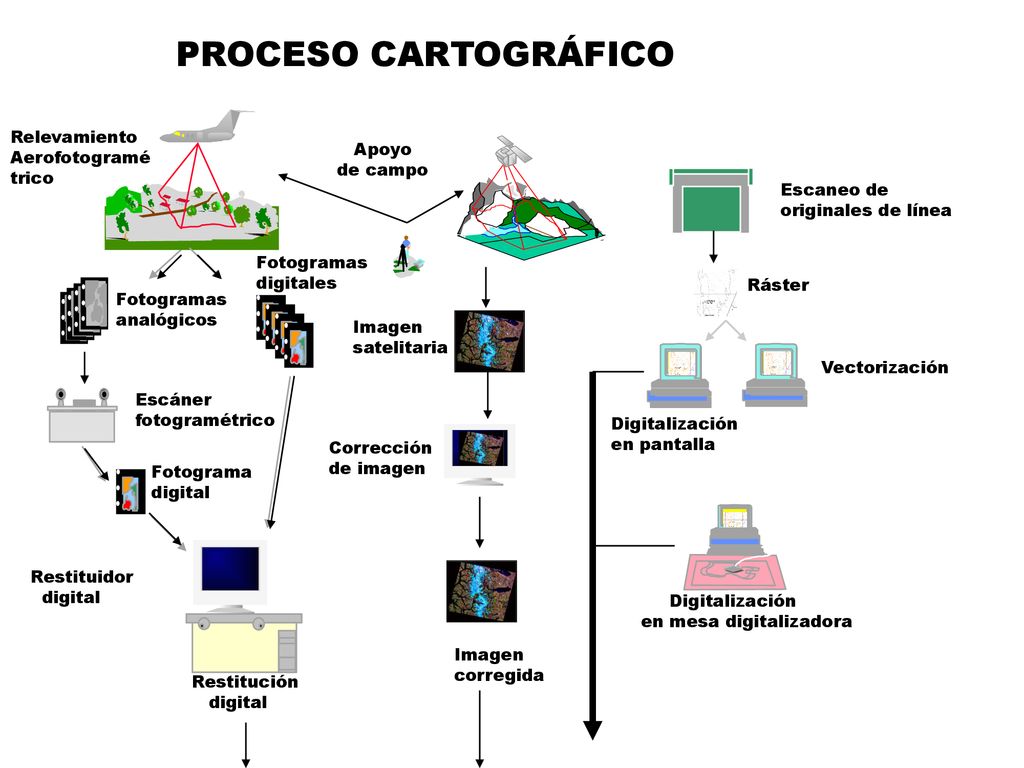

PROCESO CARTOGRÁFICO Relevamiento Aerofotogramé Apoyo de campo trico
Fotogramas analógicos digitales Escáner fotogramétrico Fotograma digital Restitución digital Restituidor Ráster Digitalización en pantalla Vectorización en mesa digitalizadora Escaneo de originales de línea Apoyo de campo Corrección de imagen Imagen corregida Imagen satelitaria Relevamiento Aerofotogramé trico
33

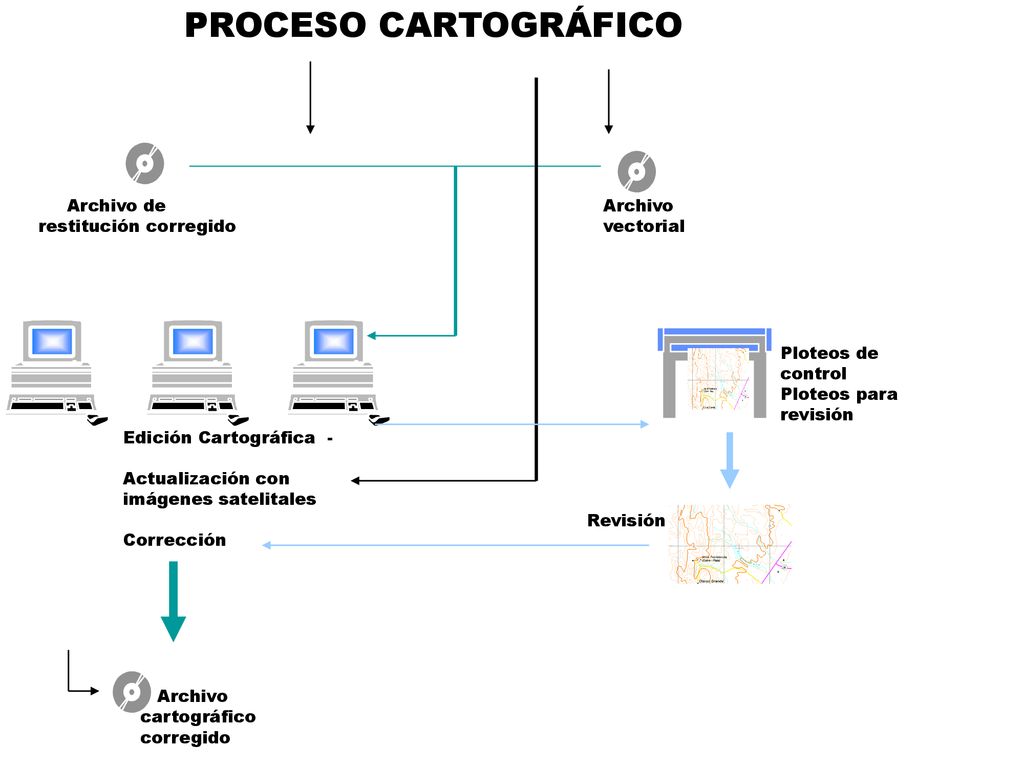

PROCESO CARTOGRÁFICO Archivo de restitución corregido
Archivo vectorial Edición Cartográfica - Actualización con imágenes satelitales Corrección Ploteos de control Ploteos para revisión Revisión Archivo cartográfico corregido
34

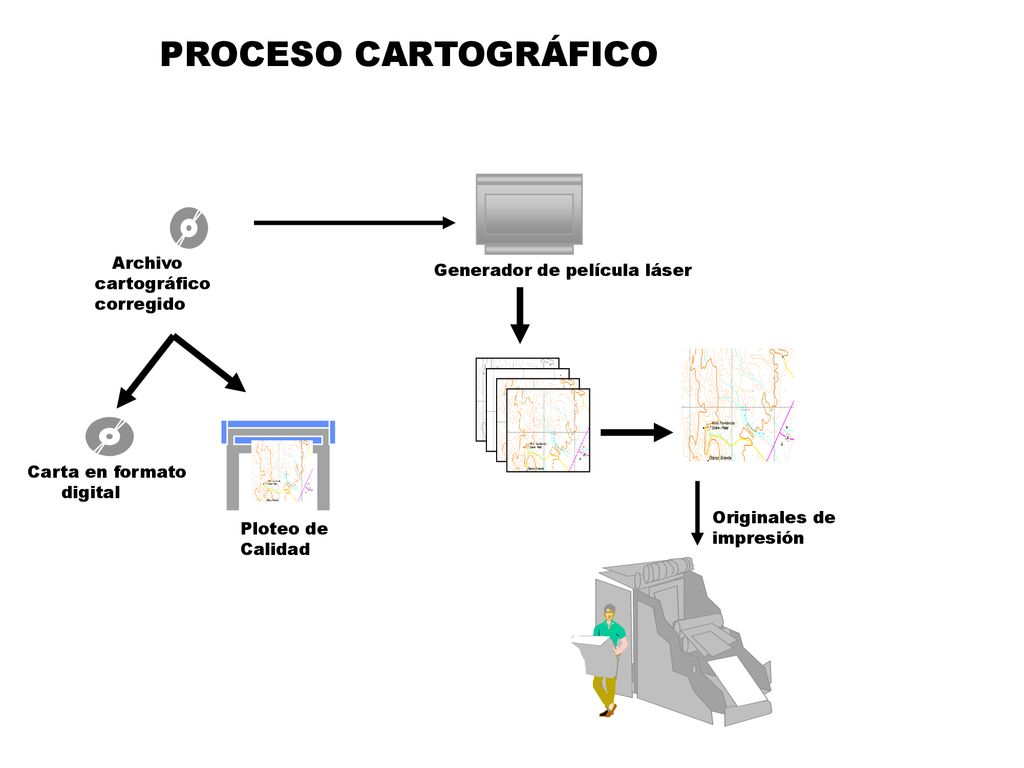

PROCESO CARTOGRÁFICO Archivo cartográfico corregido
Generador de película láser Carta en formato digital Originales de impresión Ploteo de Calidad
