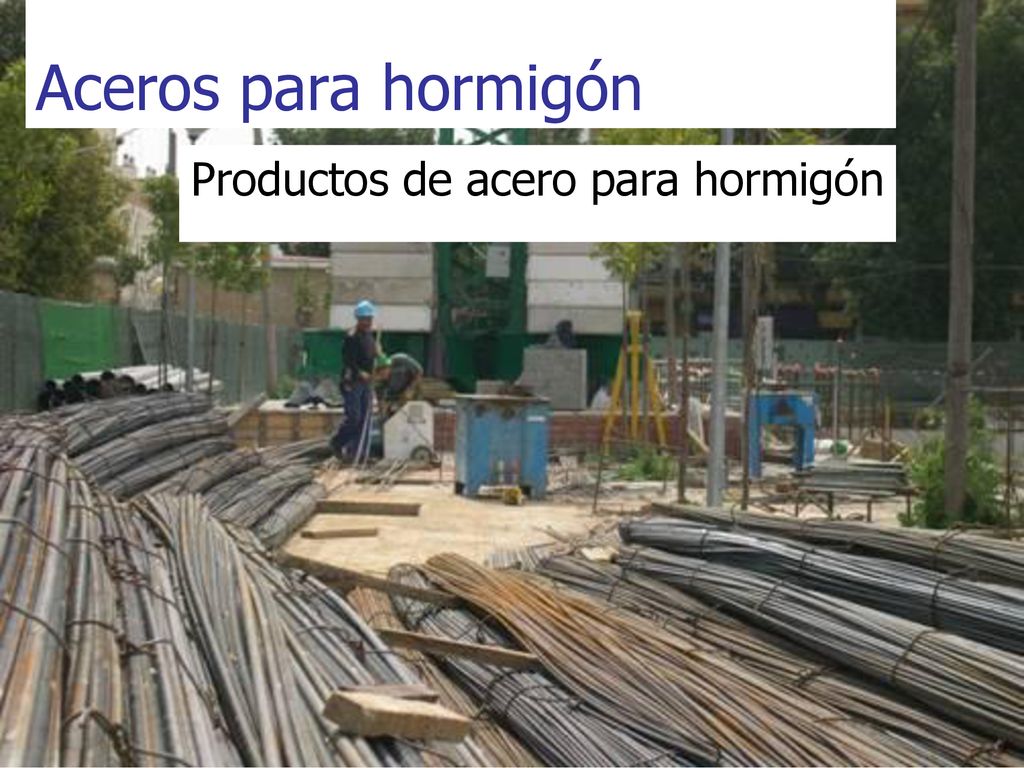

Productos de acero para hormigón

Presentación del tema: "Productos de acero para hormigón"— Transcripción de la presentación:

1 Productos de acero para hormigón
Aceros para hormigón Productos de acero para hormigón

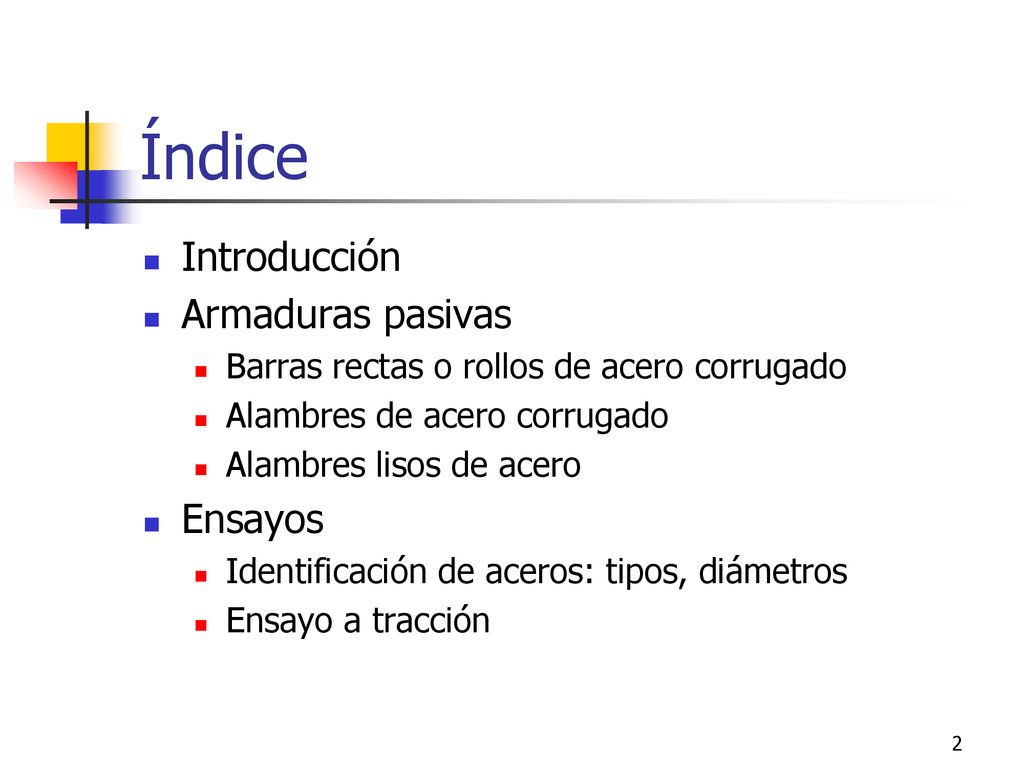

2 Índice Introducción Armaduras pasivas Ensayos
Barras rectas o rollos de acero corrugado Alambres de acero corrugado Alambres lisos de acero Ensayos Identificación de aceros: tipos, diámetros Ensayo a tracción

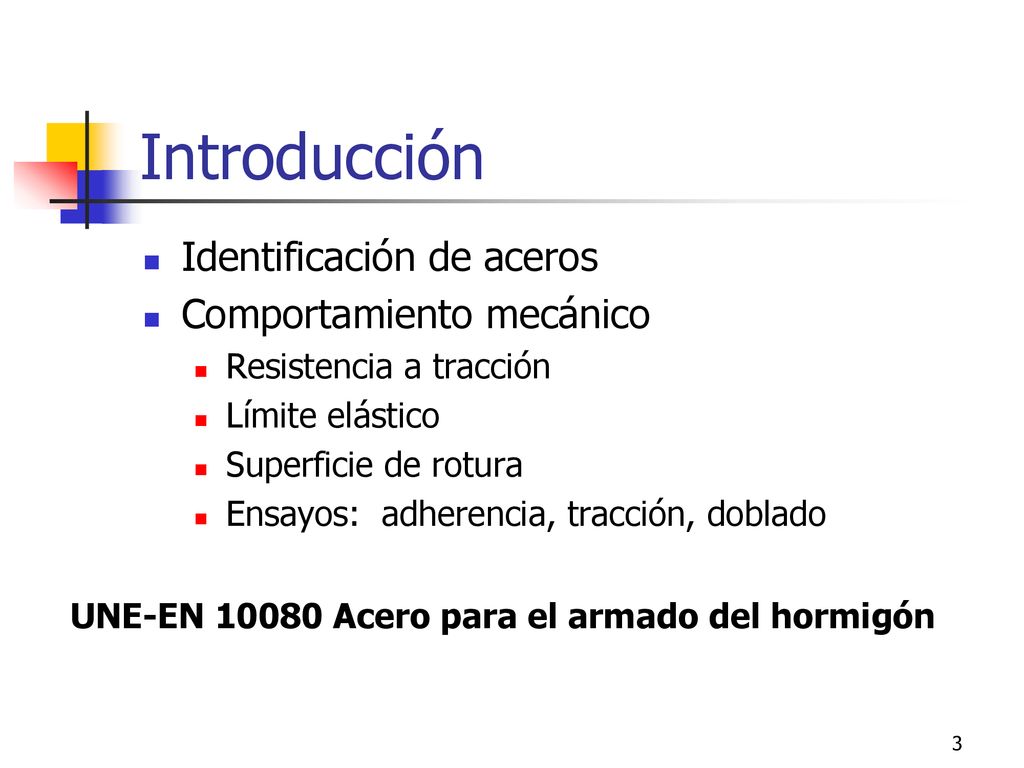

3 Introducción Identificación de aceros Comportamiento mecánico
Resistencia a tracción Límite elástico Superficie de rotura Ensayos: adherencia, tracción, doblado UNE-EN Acero para el armado del hormigón

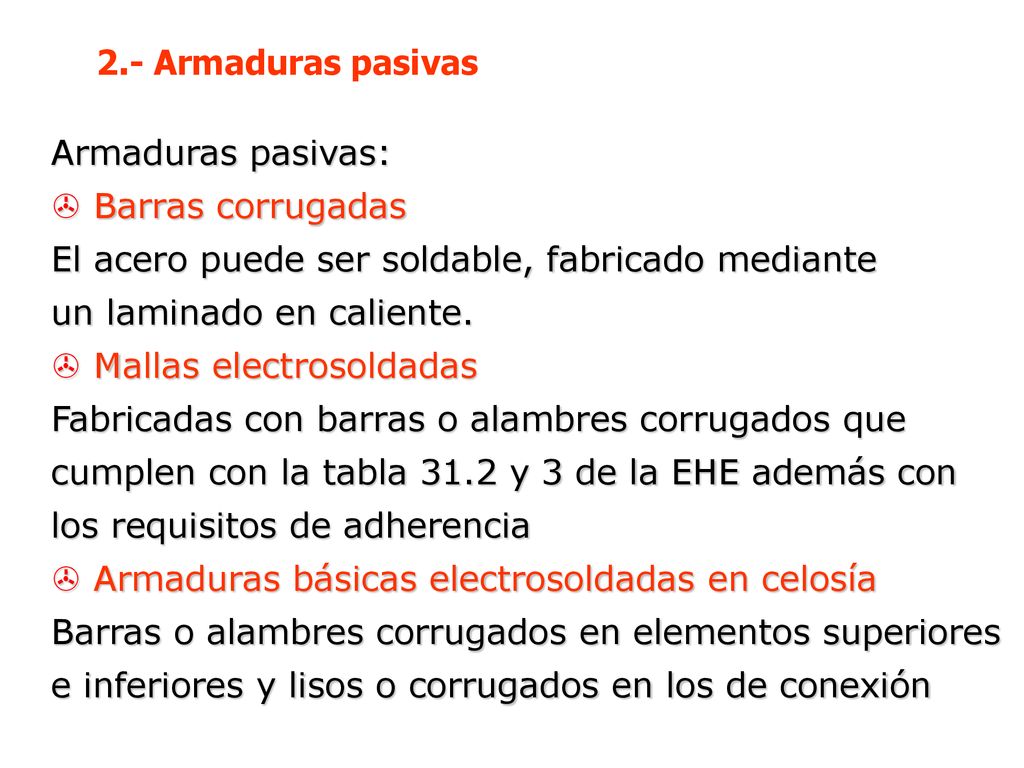

4 2.- Armaduras pasivas Armaduras pasivas: Barras corrugadas El acero puede ser soldable, fabricado mediante un laminado en caliente. Mallas electrosoldadas Fabricadas con barras o alambres corrugados que cumplen con la tabla 31.2 y 3 de la EHE además con los requisitos de adherencia Armaduras básicas electrosoldadas en celosía Barras o alambres corrugados en elementos superiores e inferiores y lisos o corrugados en los de conexión

5 Ferralla: conjunto de procesos de transformación de productos de acero, mediante el enderezado, corte doblado. Ferralla armada: resultado de lo anterior, una vez finalizado el armado por atado con alambre o mediante soldadura. Armado: operación de montaje de armadura pasiva, dándole una geometría definitiva, a partir de armaduras elaboradas. Montaje: operación de colocación de la ferralla armada en el encofrado

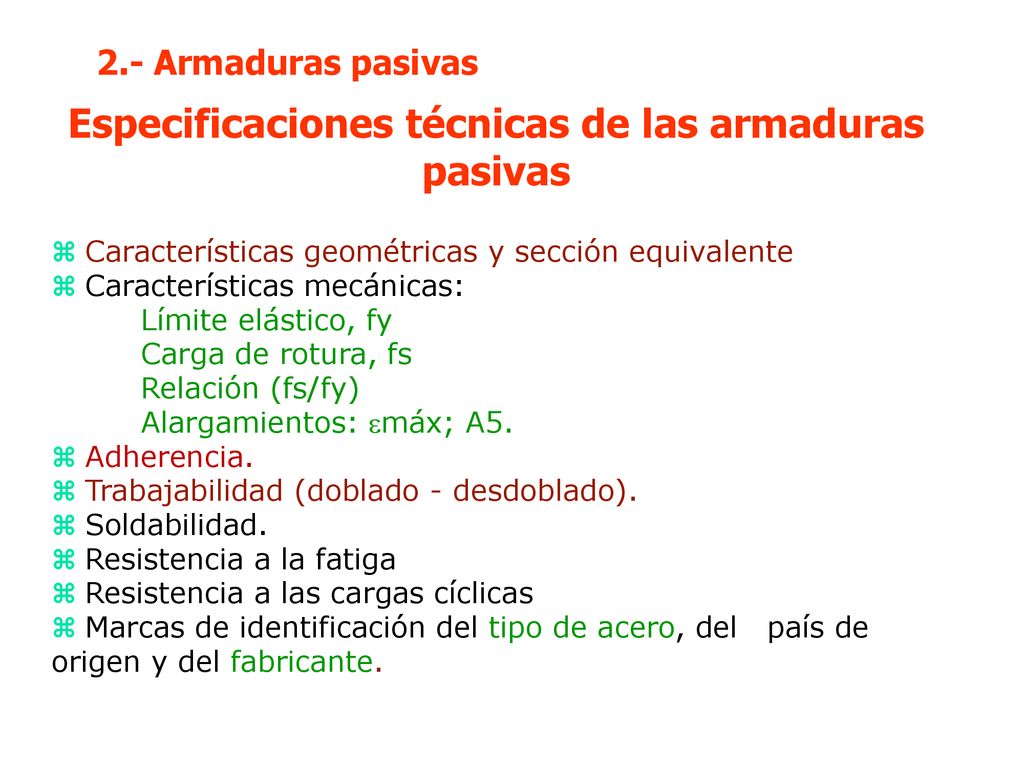

6 Especificaciones técnicas de las armaduras pasivas
Características geométricas y sección equivalente Características mecánicas: Límite elástico, fy Carga de rotura, fs Relación (fs/fy) Alargamientos: máx; A5. Adherencia. Trabajabilidad (doblado - desdoblado). Soldabilidad. Resistencia a la fatiga Resistencia a las cargas cíclicas Marcas de identificación del tipo de acero, del país de origen y del fabricante.

7 Características mecánicas mínimas
Barras corrugadas Características mecánicas mínimas Ductilidad normal Ductilidad normal Alta ductilidad Alta ductilidad Tipo de acero B 400 S B 500 S B 400 SD B 500 SD Diámetros (mm) Diámetros (mm) 6 a 40 6 a 40 6 a 40 6 a 40 6 a 40 6 a 40 6 a 40 6 a 40 Límite elástico, fy (N/mm2) 400 400 500 500 400 400 500 500 Carga unitaria de rotura, fs (N/mm2) Carga unitaria de rotura, fs (N/mm2) 440 440 550 550 480 480 575 575  1,20  1,35  1,20  1,35  1,15  1,35  1,15  1,35 Relación fs/ fy Relación fs/ fy 1,05 1,05 1,05 1,05 Relación fy real / fy nominal -- -- -- --  1,20  1,20  1,25  1,25 Alargamiento de rotura, A5 (%)  14  14  12  12  20  20  16  16 Alargamiento bajo carga máx., máx Alargamiento bajo carga máx., máx (1) (1) (1) (1) 9 9 8 8 Resistencia a la fatiga (Nº ciclos) Resistencia a la fatiga (Nº ciclos) -- -- -- -- 2x106 2x106 2x106 2x106 Resist. a la carga cíclica (Nº ciclos) -- -- -- -- 3 3 3 3

8 Barras corrugadas Geometría Diámetros nominales Diámetro equivalente

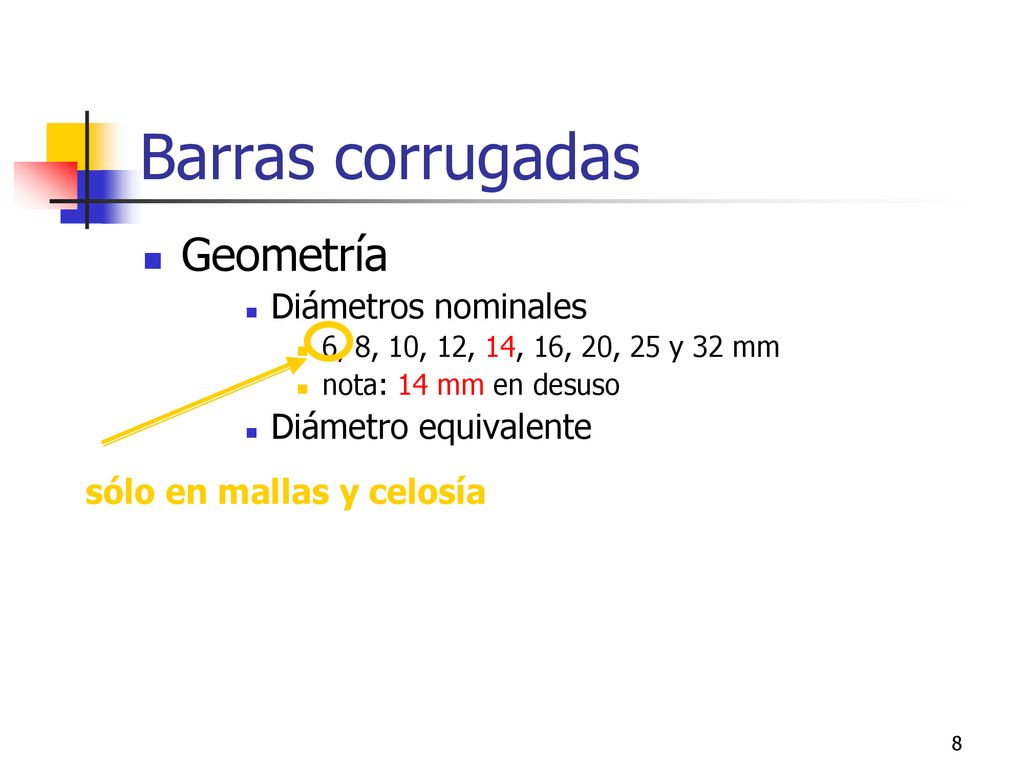

6, 8, 10, 12, 14, 16, 20, 25 y 32 mm nota: 14 mm en desuso Diámetro equivalente sólo en mallas y celosía

9 Especificaciones técnicas de las armaduras pasivas

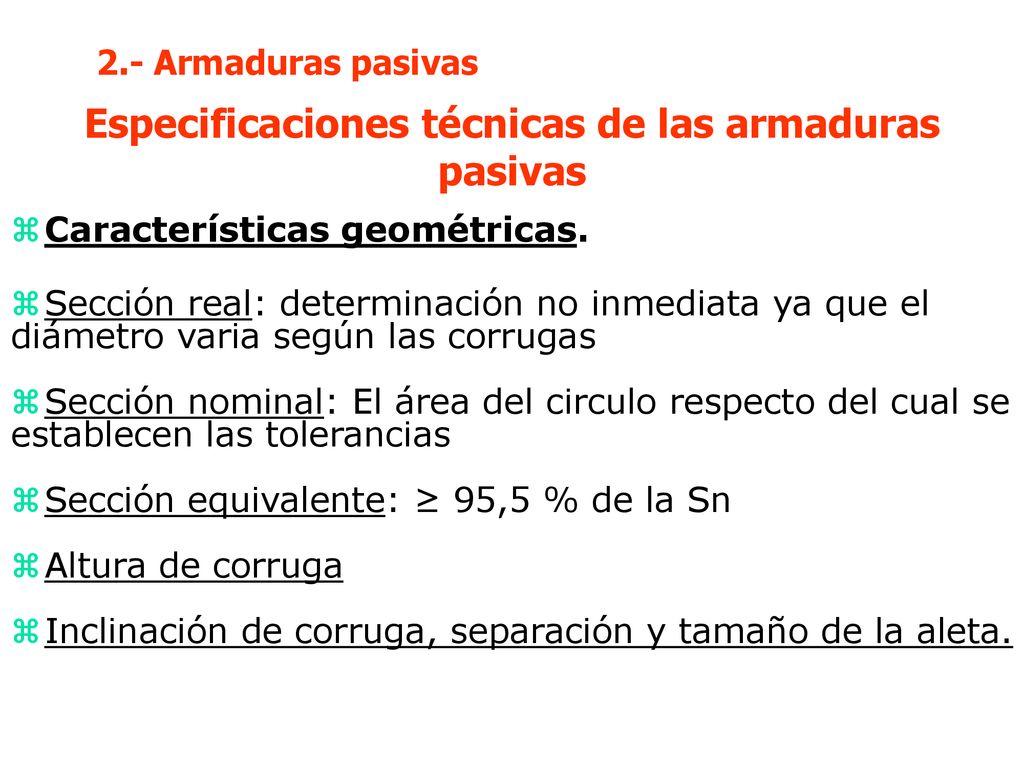

Características geométricas. Sección real: determinación no inmediata ya que el diámetro varia según las corrugas Sección nominal: El área del circulo respecto del cual se establecen las tolerancias Sección equivalente: ≥ 95,5 % de la Sn Altura de corruga Inclinación de corruga, separación y tamaño de la aleta.

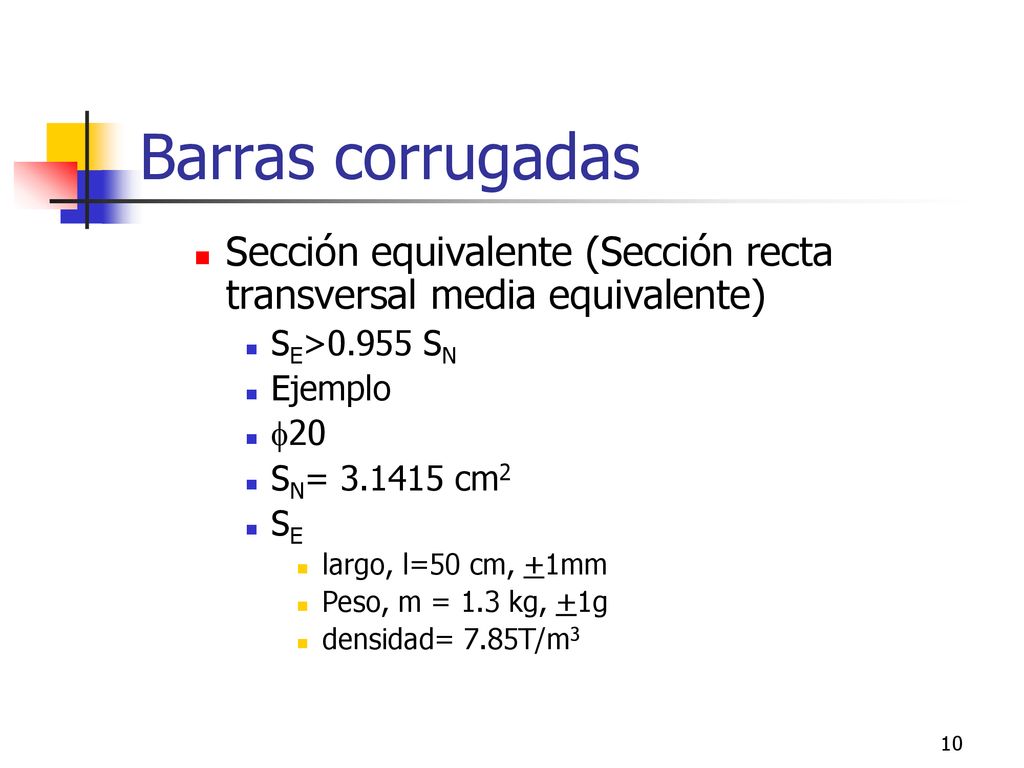

10 Barras corrugadas Sección equivalente (Sección recta transversal media equivalente) SE>0.955 SN Ejemplo f20 SN= cm2 SE largo, l=50 cm, +1mm Peso, m = 1.3 kg, +1g densidad= 7.85T/m3

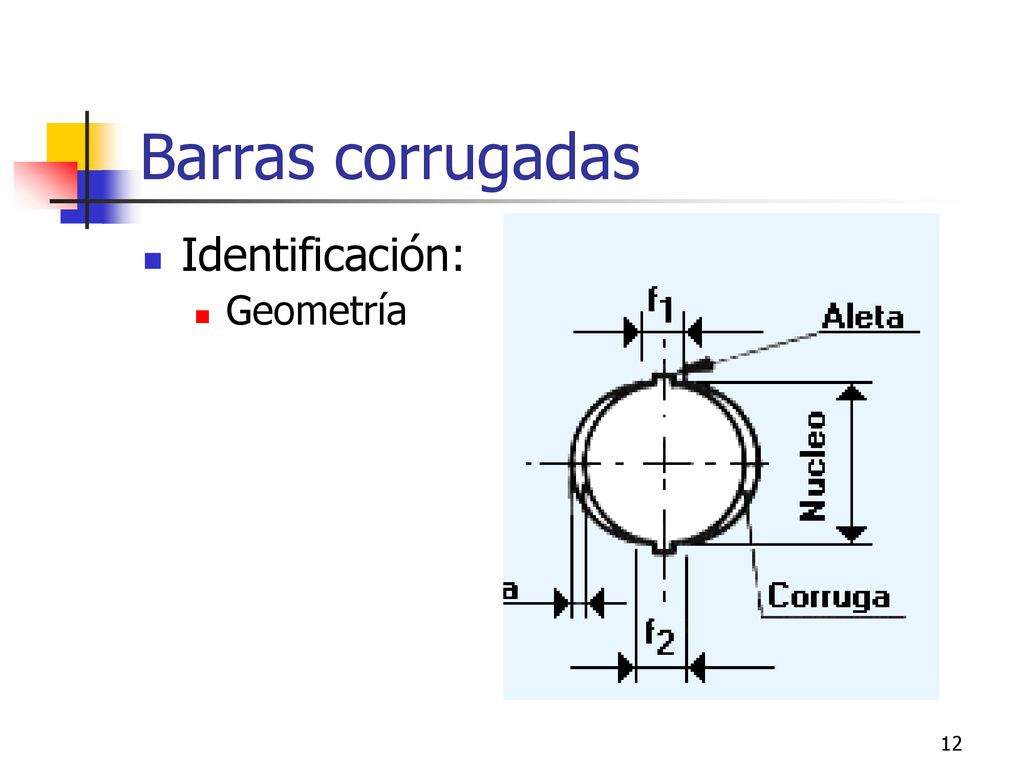

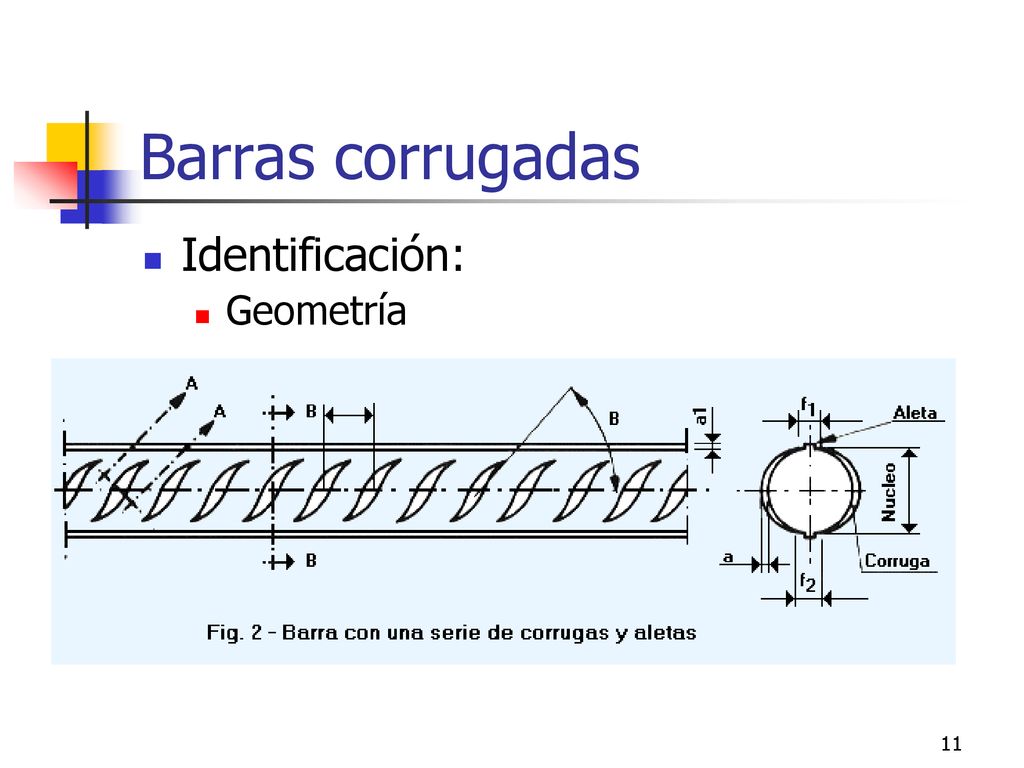

11 Barras corrugadas Identificación: Geometría

12 Barras corrugadas Identificación: Geometría

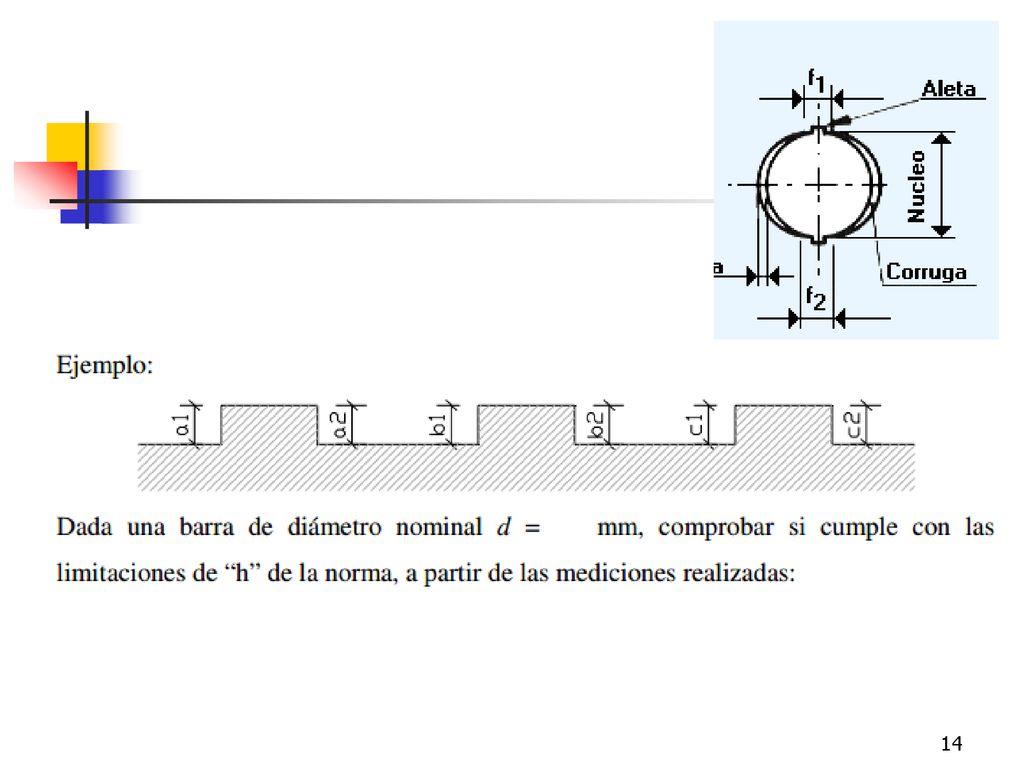

13 Barras corrugadas Geometría Altura de corruga Separación corrugas c
Inclinación corruga  0,03 d a 0,15 d 0,4 d a 1,2 d 35º a 75º

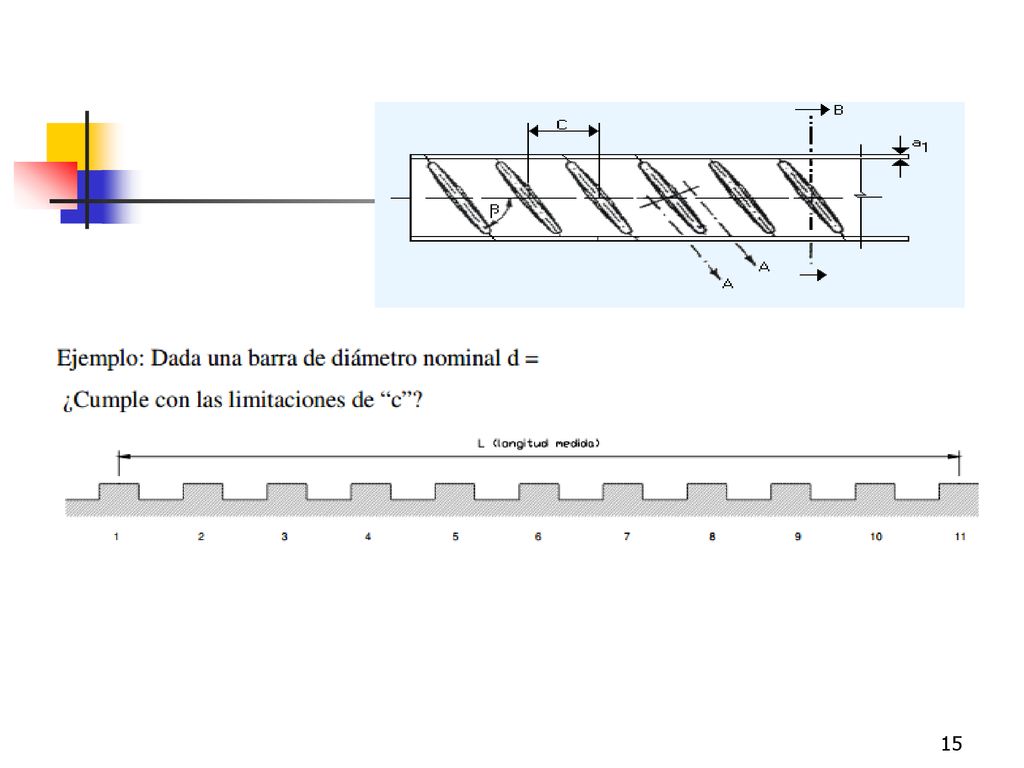

14

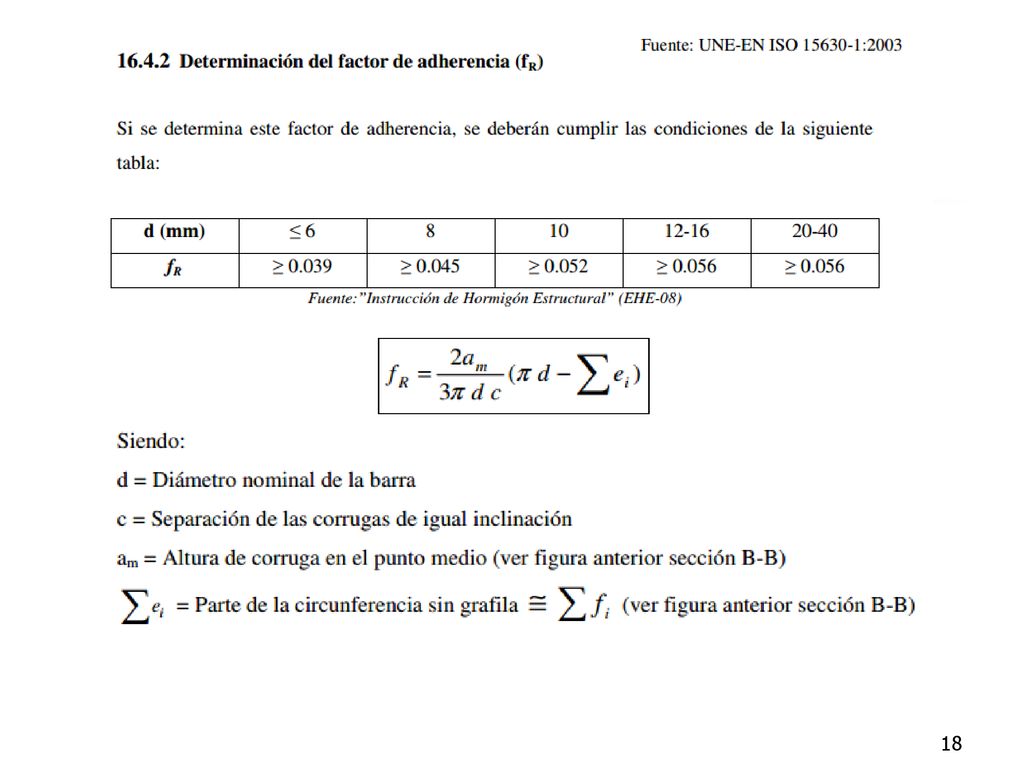

15

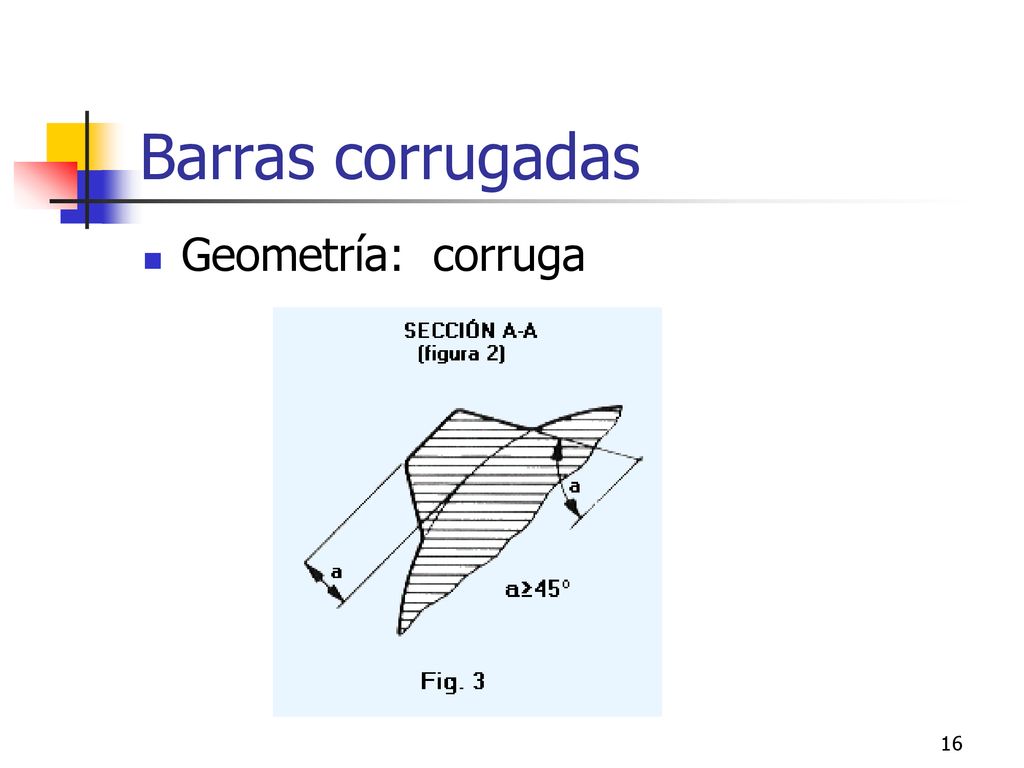

16 Barras corrugadas Geometría: corruga

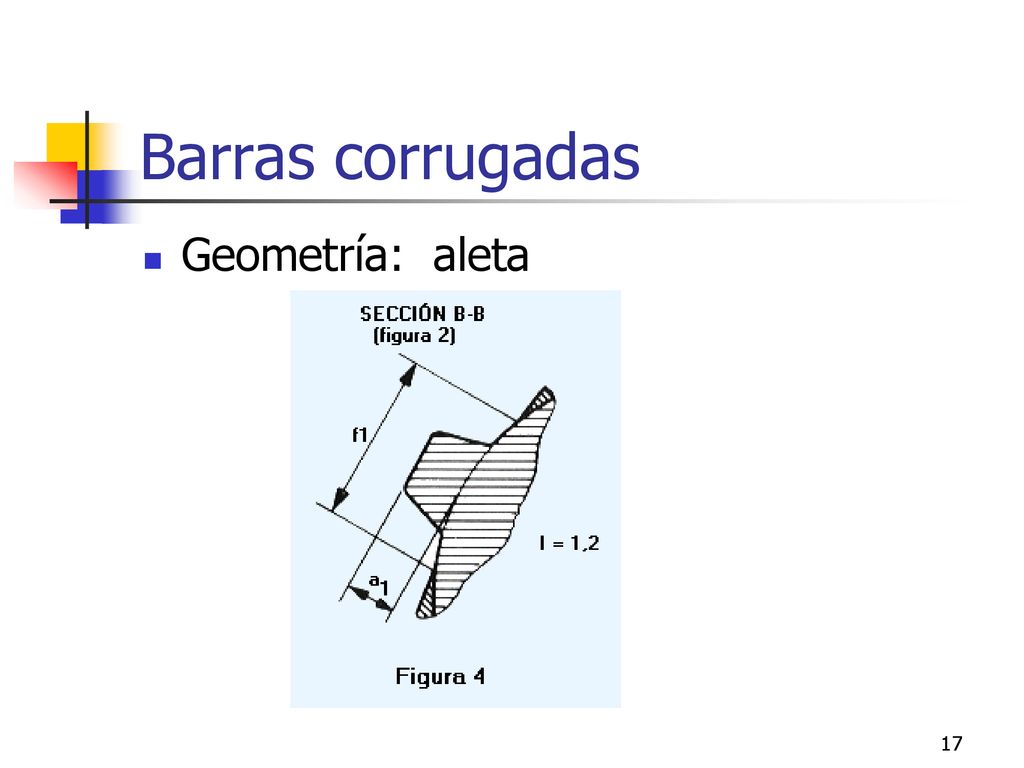

17 Barras corrugadas Geometría: aleta

18

19 Barras corrugadas Identificación: B400S B400SD B500S B500SD

20 Barras corrugadas Identificación:

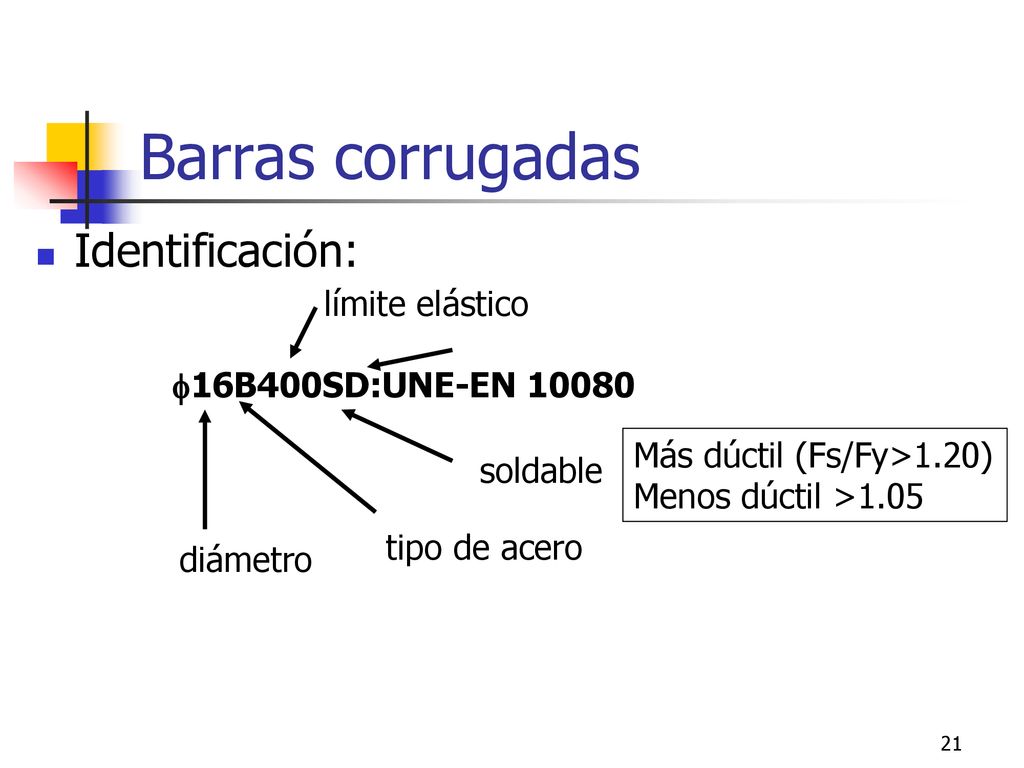

21 Barras corrugadas Identificación: límite elástico
f16B400SD:UNE-EN 10080 Más dúctil (Fs/Fy>1.20) Menos dúctil >1.05 soldable tipo de acero diámetro

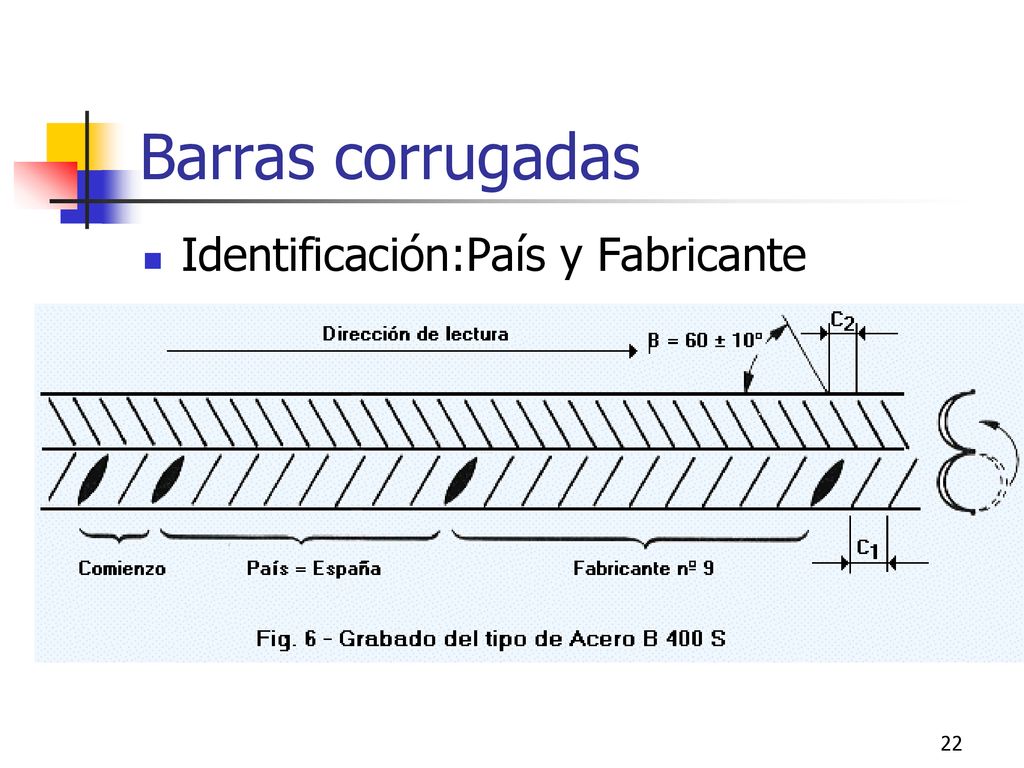

22 Barras corrugadas Identificación:País y Fabricante

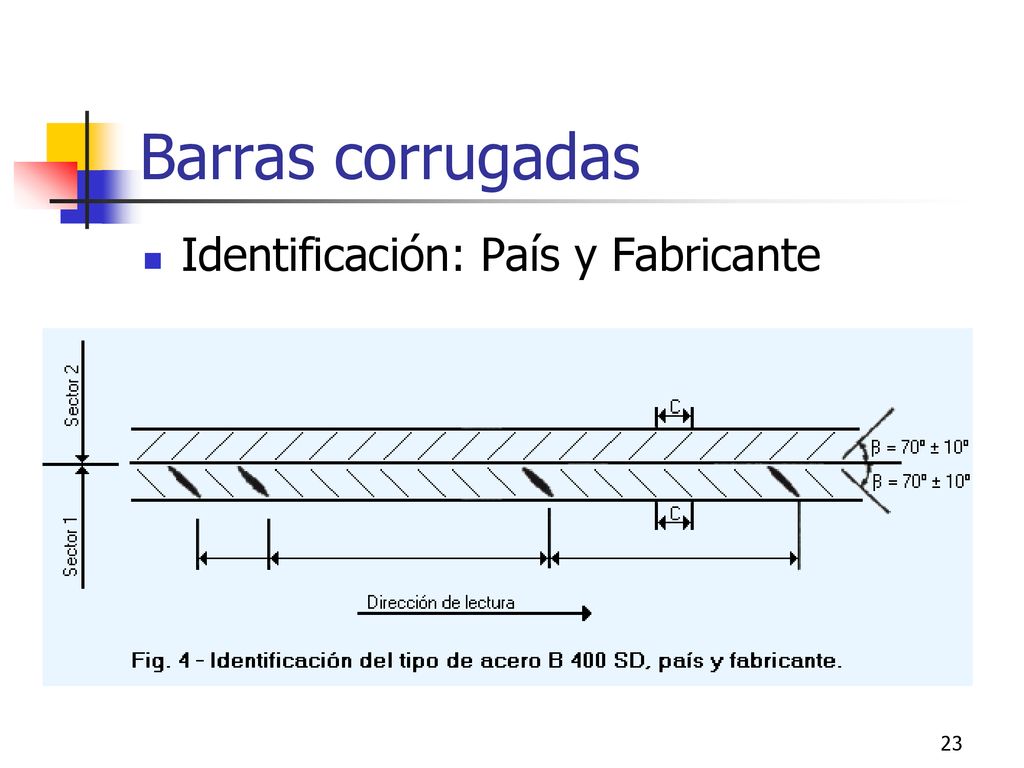

23 Barras corrugadas Identificación: País y Fabricante

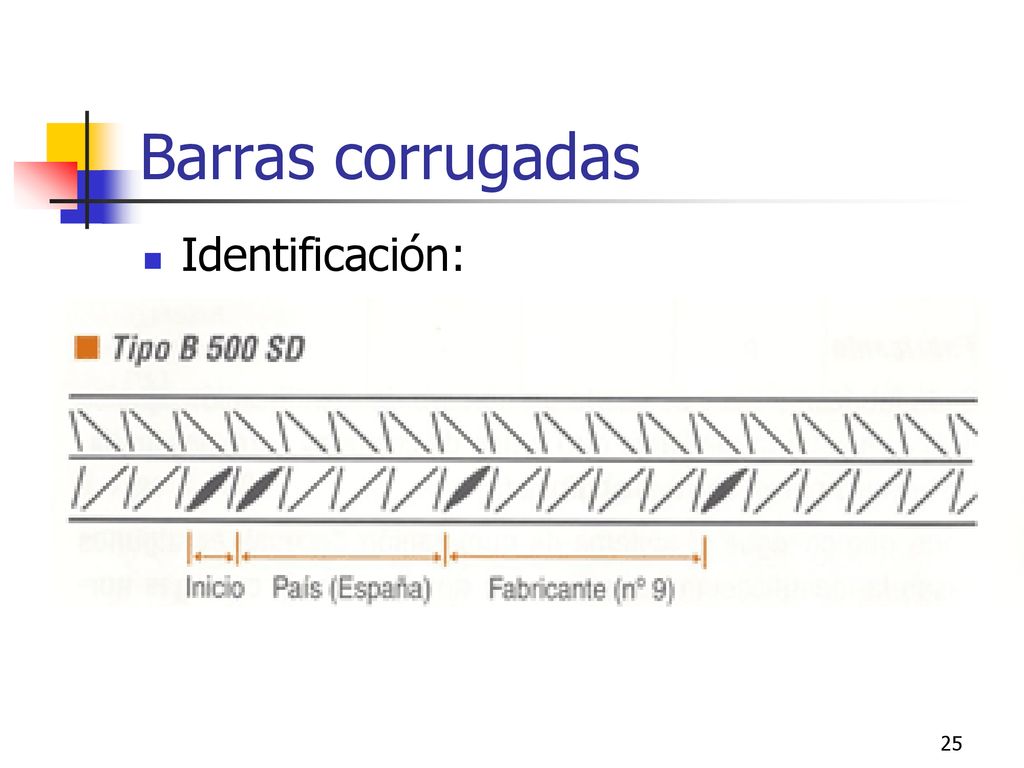

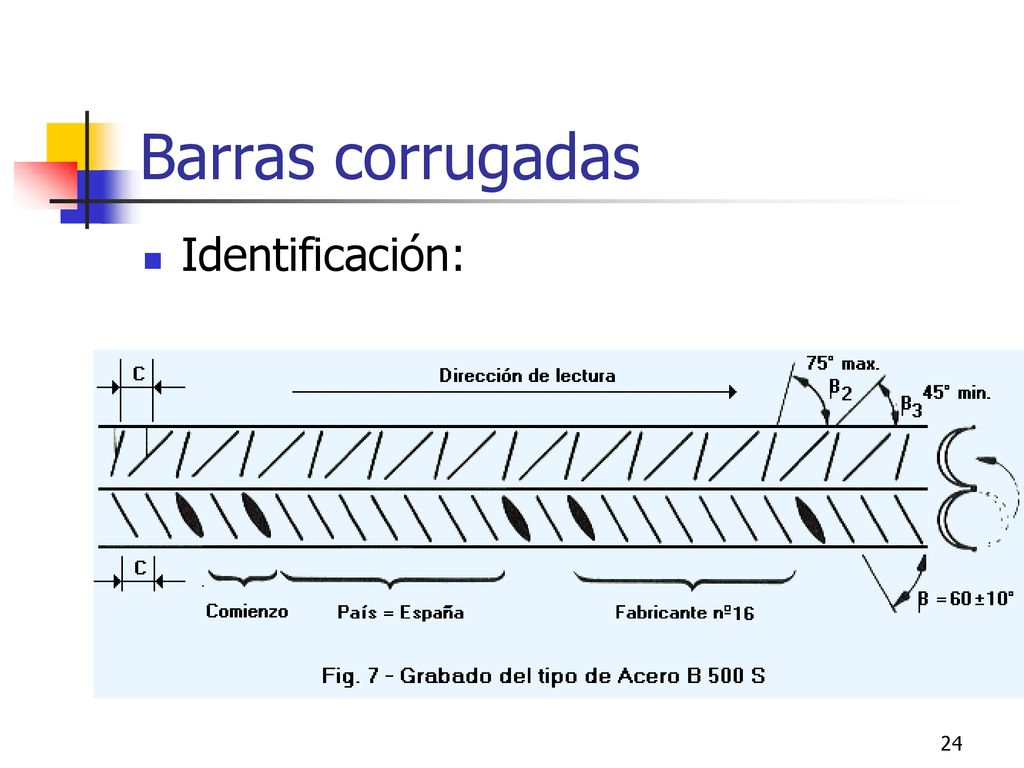

24 Barras corrugadas Identificación:

25 Barras corrugadas Identificación:

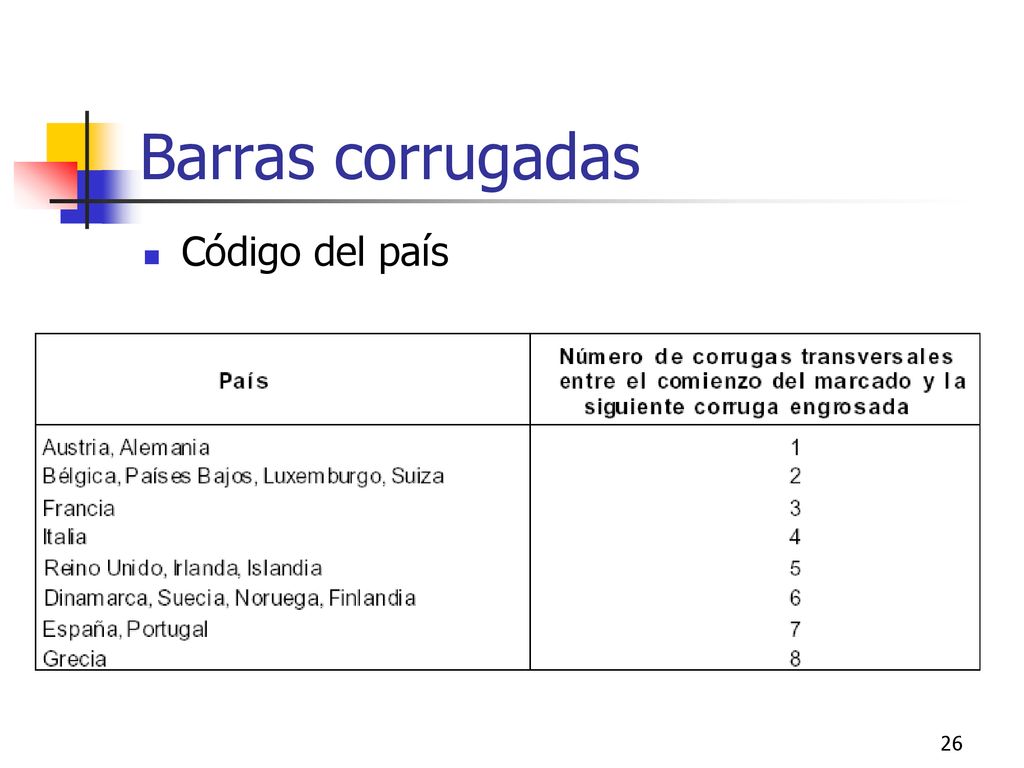

26 Barras corrugadas Código del país

27 Barras corrugadas Ensayos doblado tracción adherencia

28 Barras corrugadas Ensayos Doblado simple (180º)
Diam. Nominal d mm. Diam. Máximo mandril ≤ 16 3 d > 16 6 d Doblado-desdoblado (90º y 20º respectivamente) Diám. Nominal d mm Diám. Máximo Mandril ≤ 16 5 d > 16 y ≤ 25 8 d > 25 10 d

29 Barras corrugadas Ver en vídeo

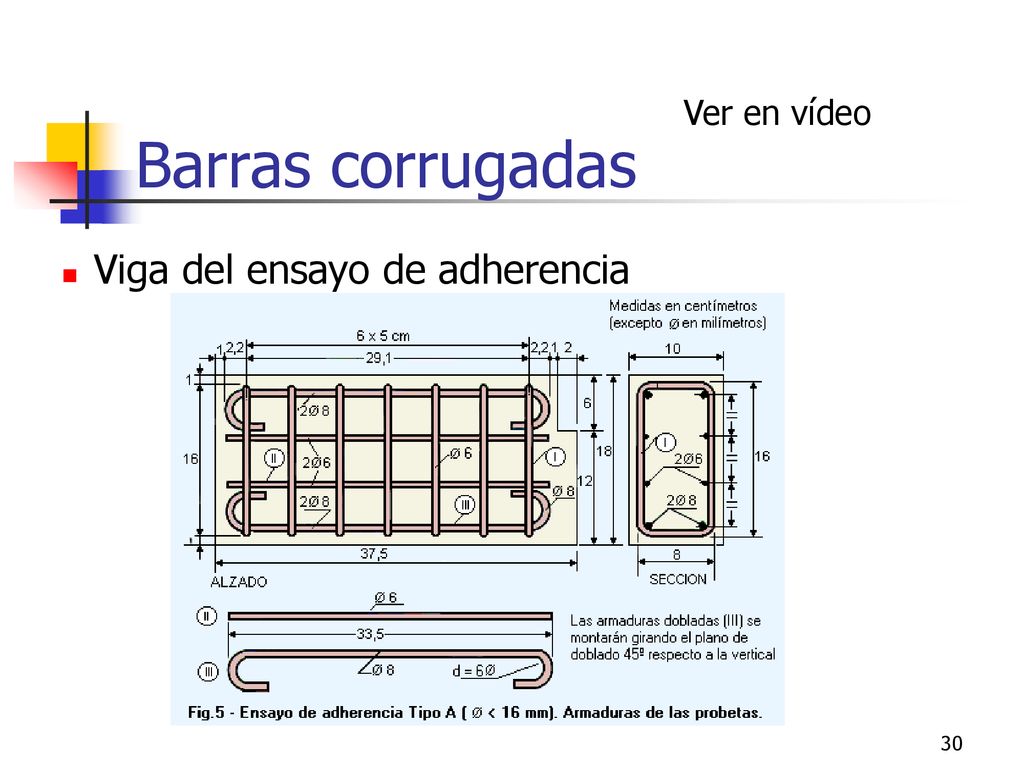

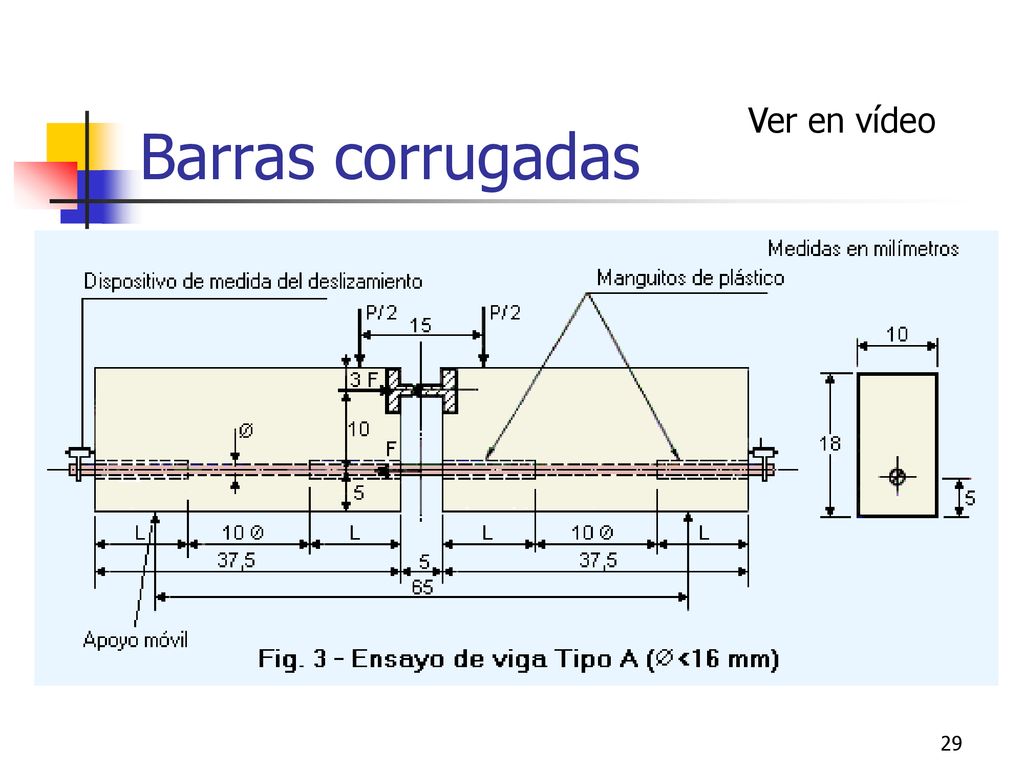

30 Barras corrugadas Ver en vídeo Viga del ensayo de adherencia

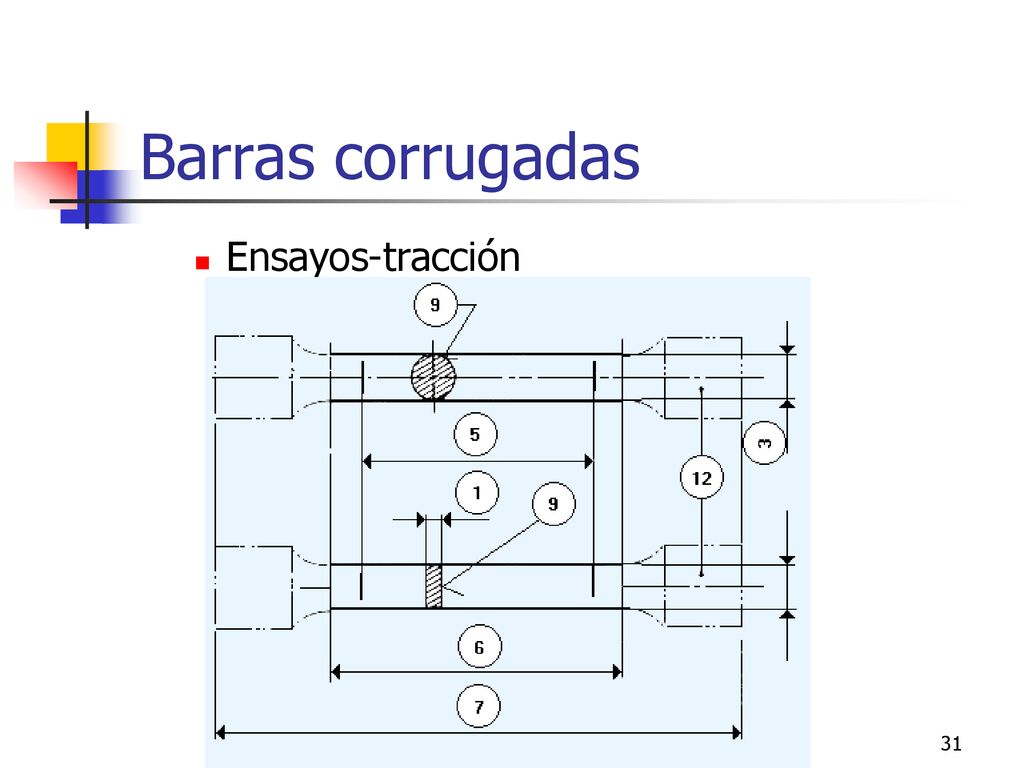

31 Barras corrugadas Ensayos-tracción

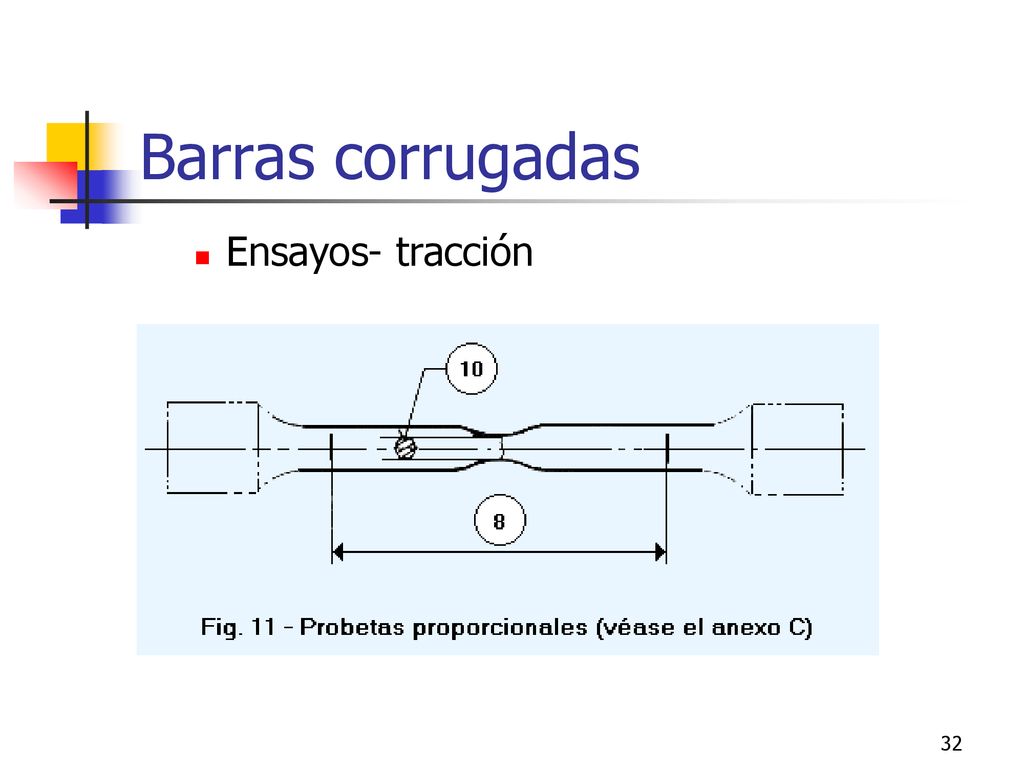

32 Barras corrugadas Ensayos- tracción

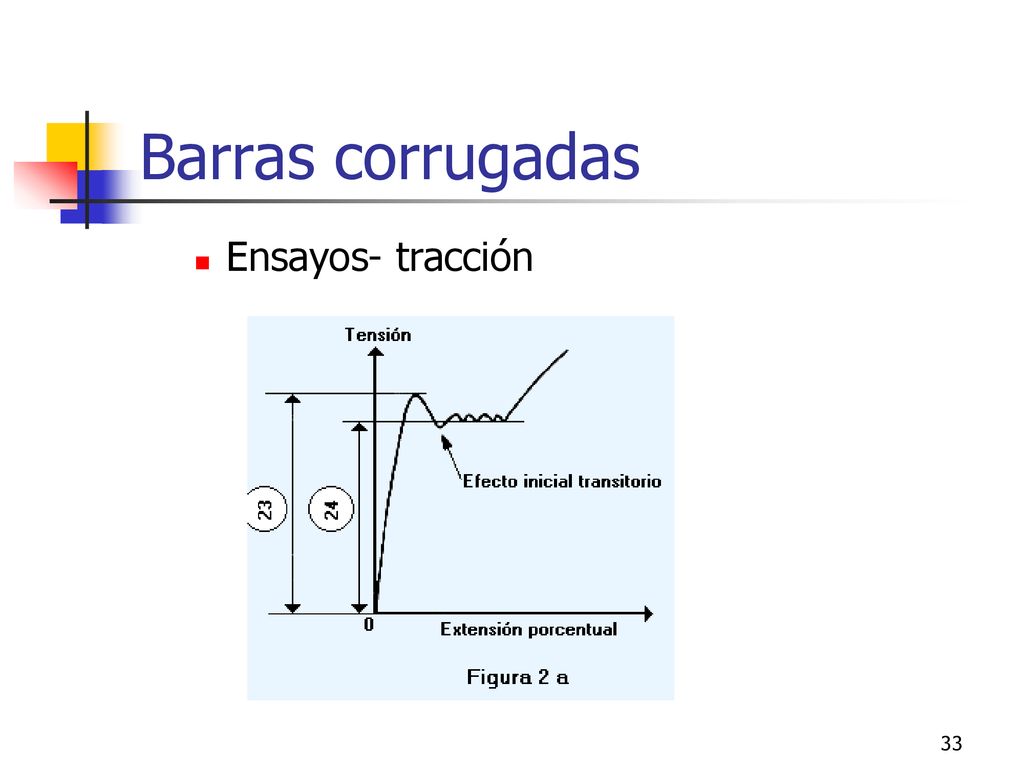

33 Barras corrugadas Ensayos- tracción

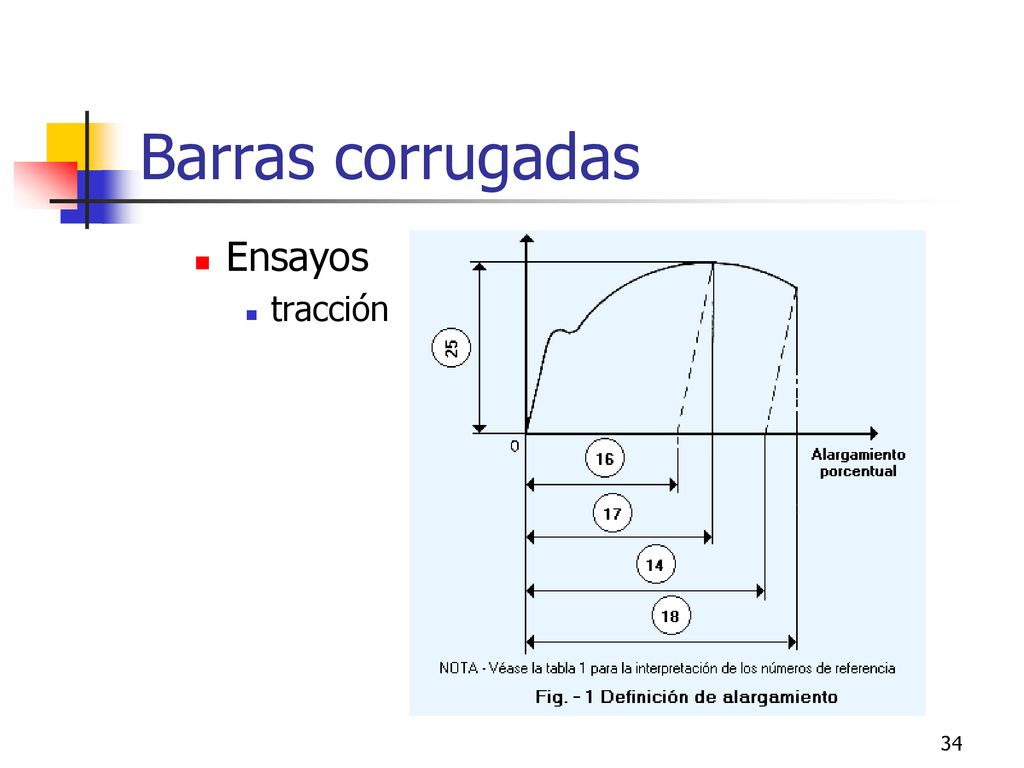

34 Barras corrugadas Ensayos tracción

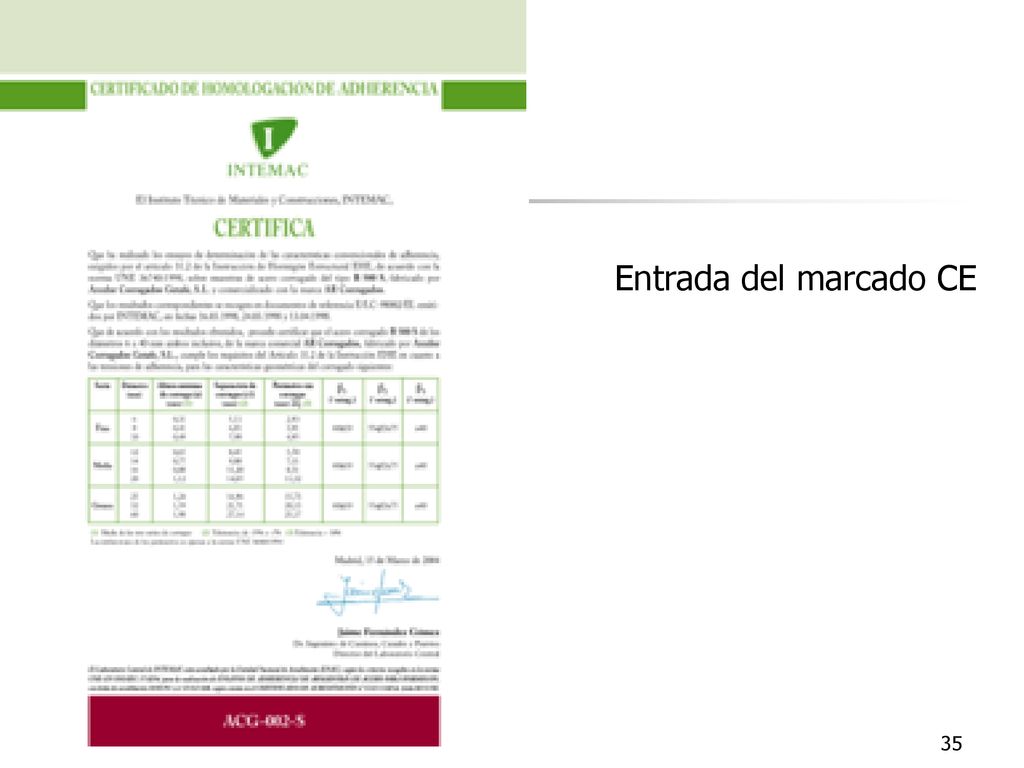

35 Entrada del marcado CE

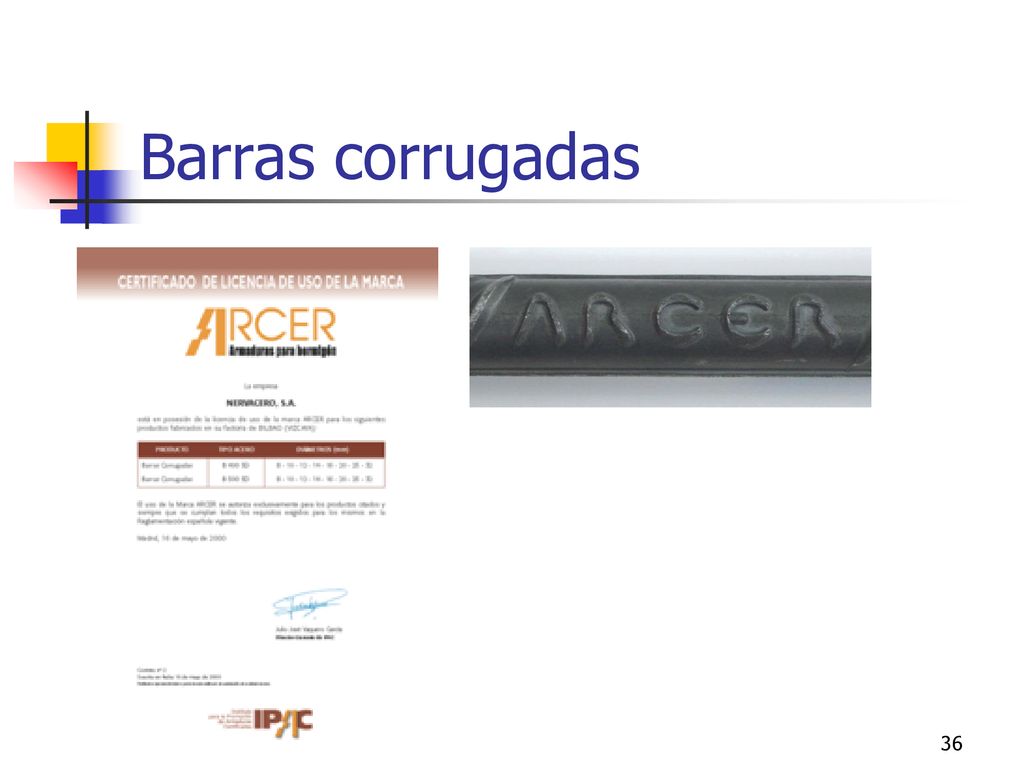

36 Barras corrugadas

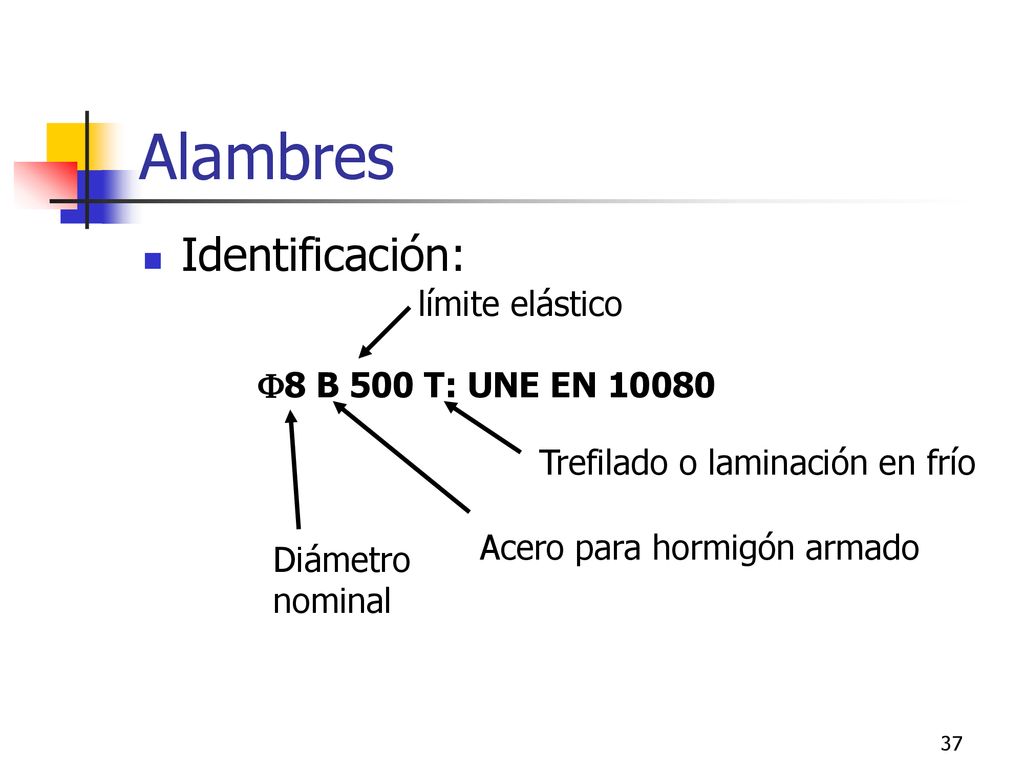

37 Alambres Identificación: límite elástico F8 B 500 T: UNE EN 10080
Trefilado o laminación en frío Acero para hormigón armado Diámetro nominal

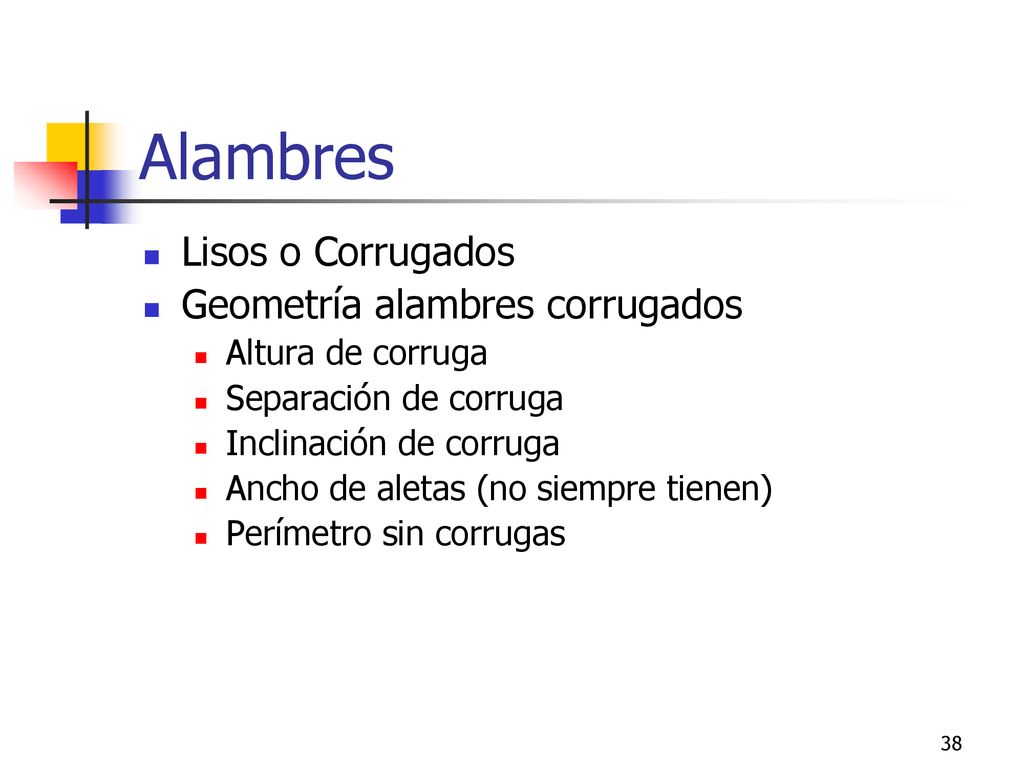

38 Alambres Lisos o Corrugados Geometría alambres corrugados
Altura de corruga Separación de corruga Inclinación de corruga Ancho de aletas (no siempre tienen) Perímetro sin corrugas

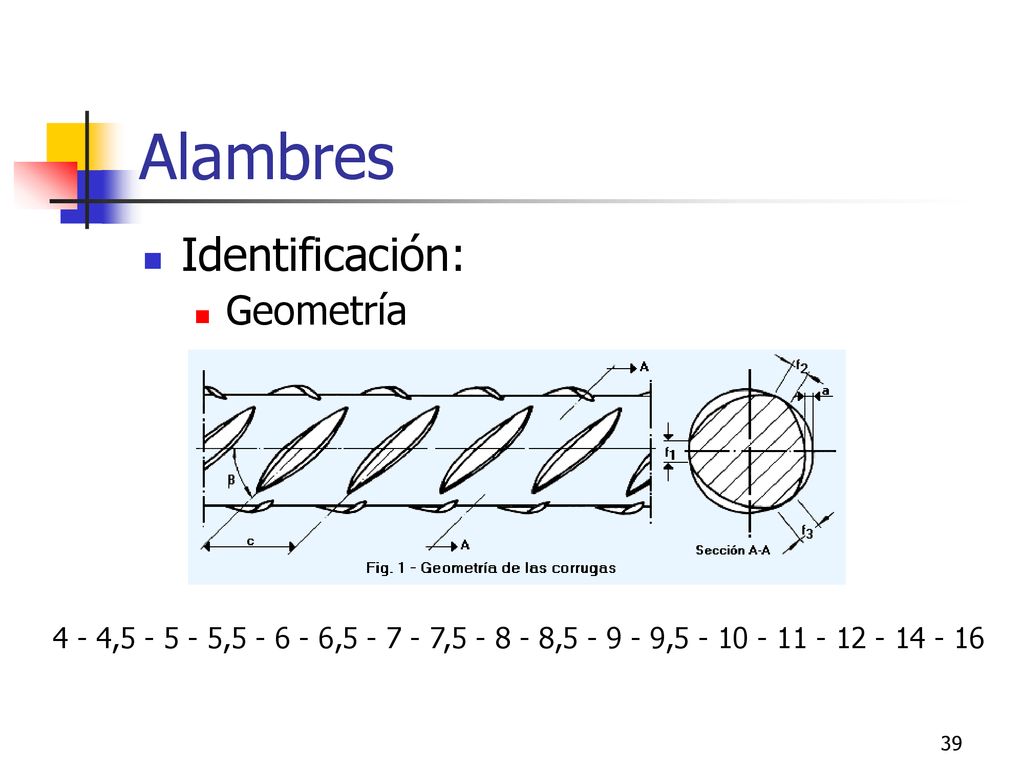

39 Alambres Identificación: Geometría
4 - 4, , , , , ,

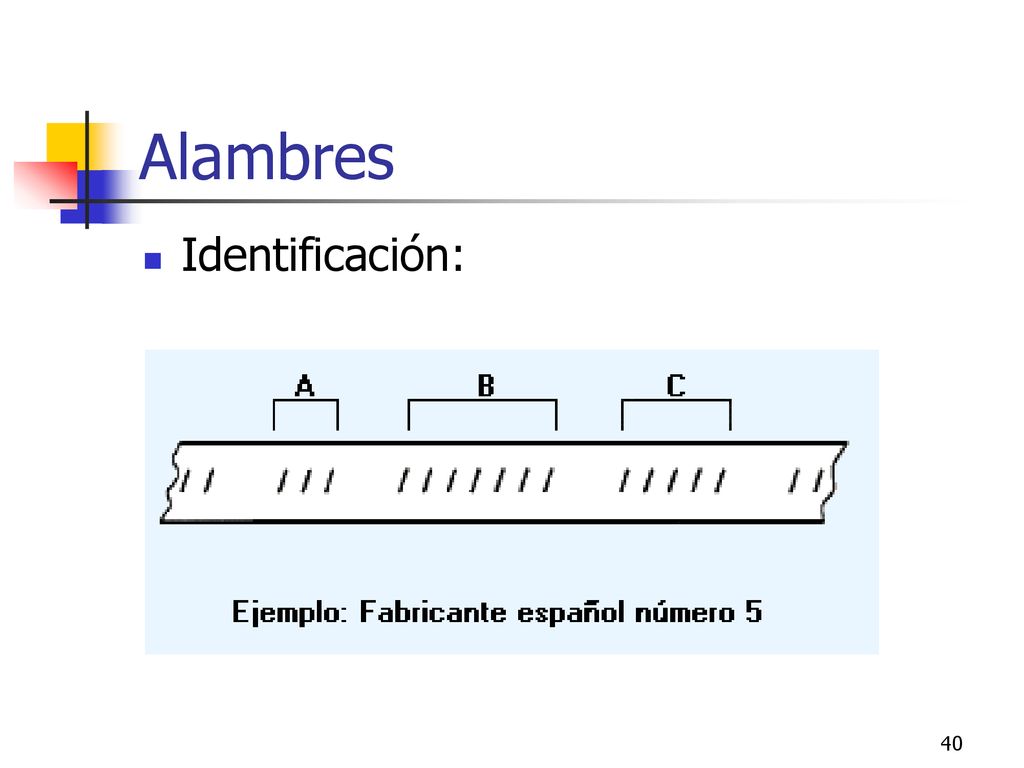

40 Alambres Identificación:

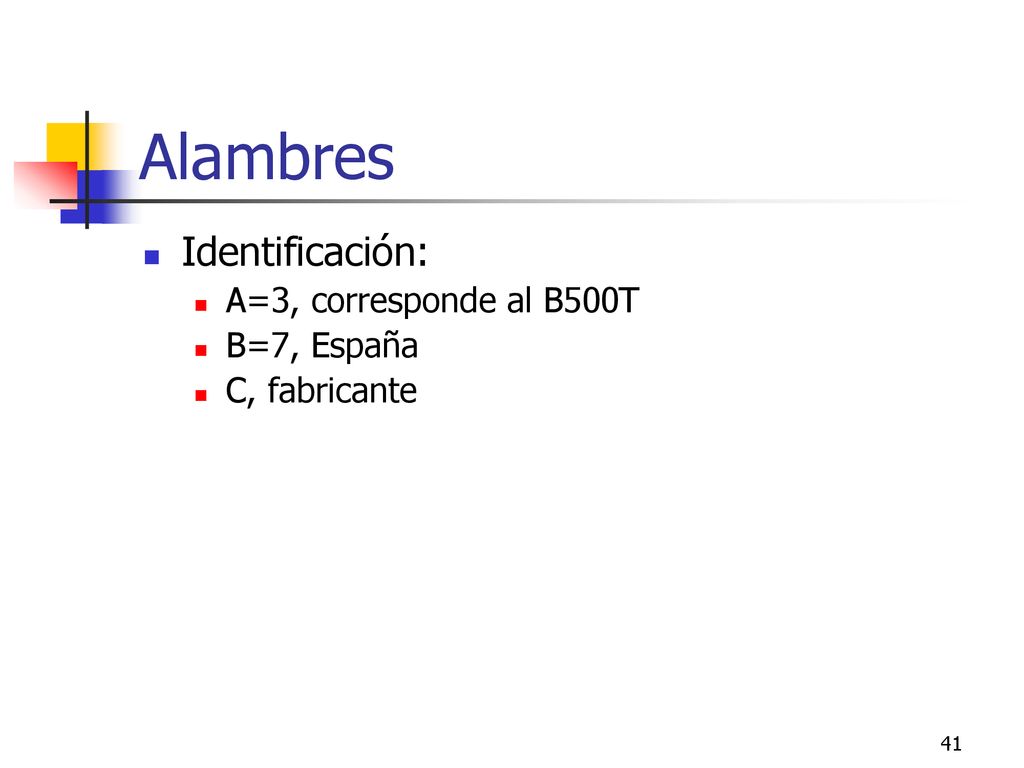

41 Alambres Identificación: A=3, corresponde al B500T B=7, España
C, fabricante

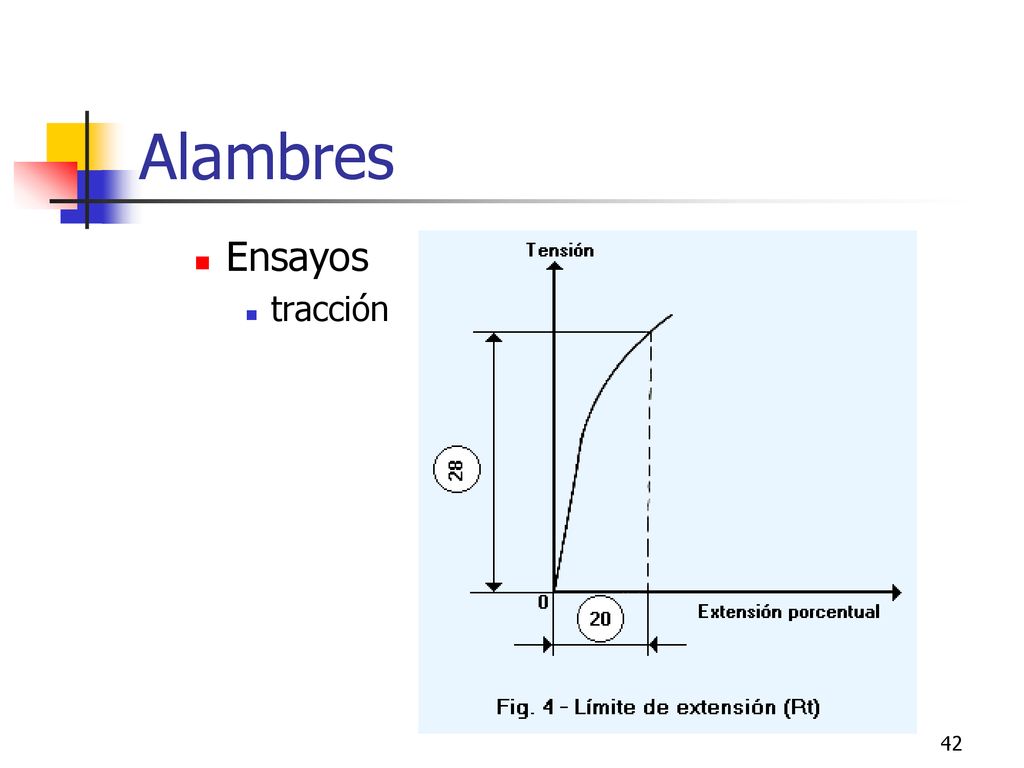

42 Alambres Ensayos tracción

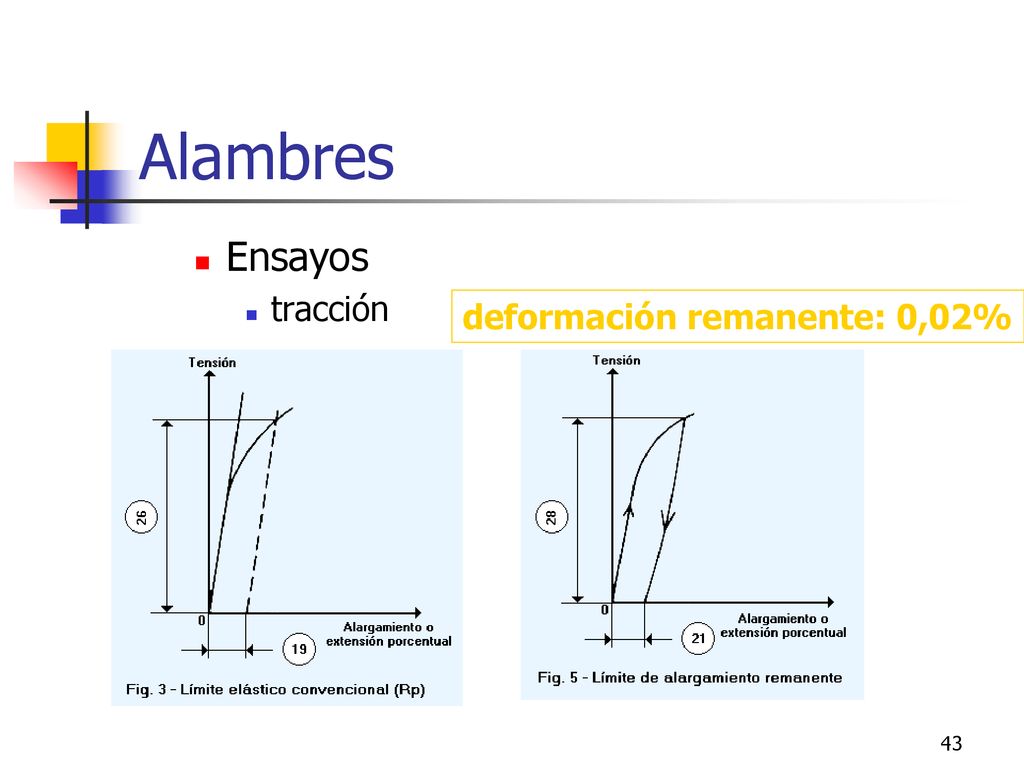

43 Alambres Ensayos tracción deformación remanente: 0,02%

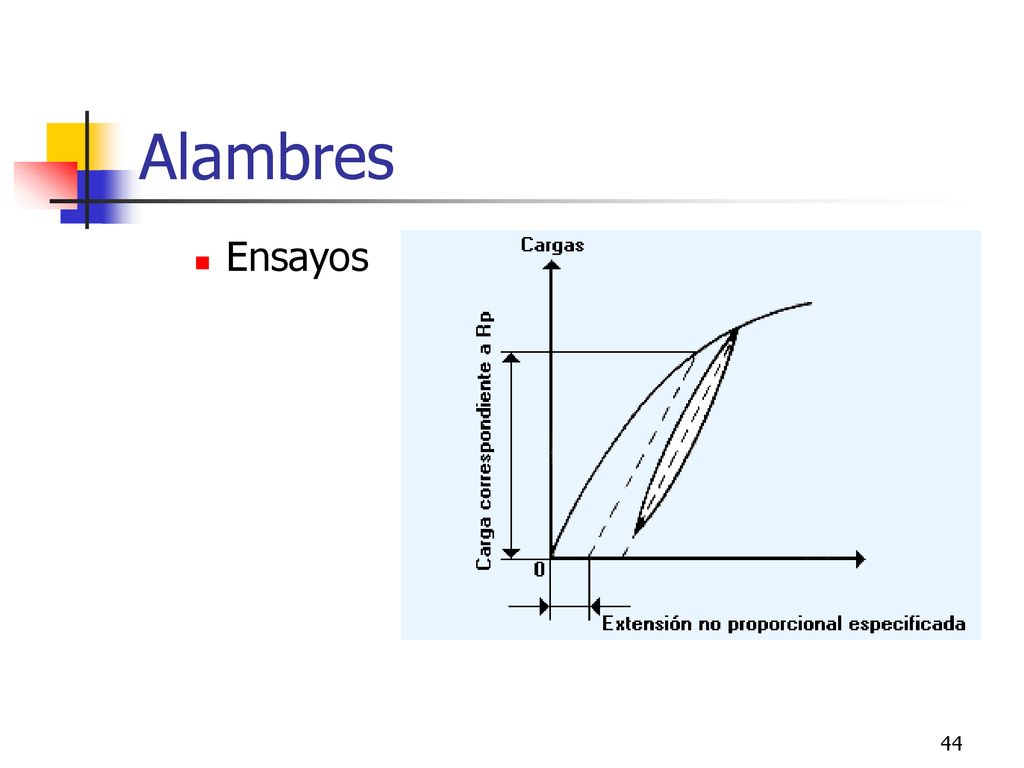

44 Alambres Ensayos

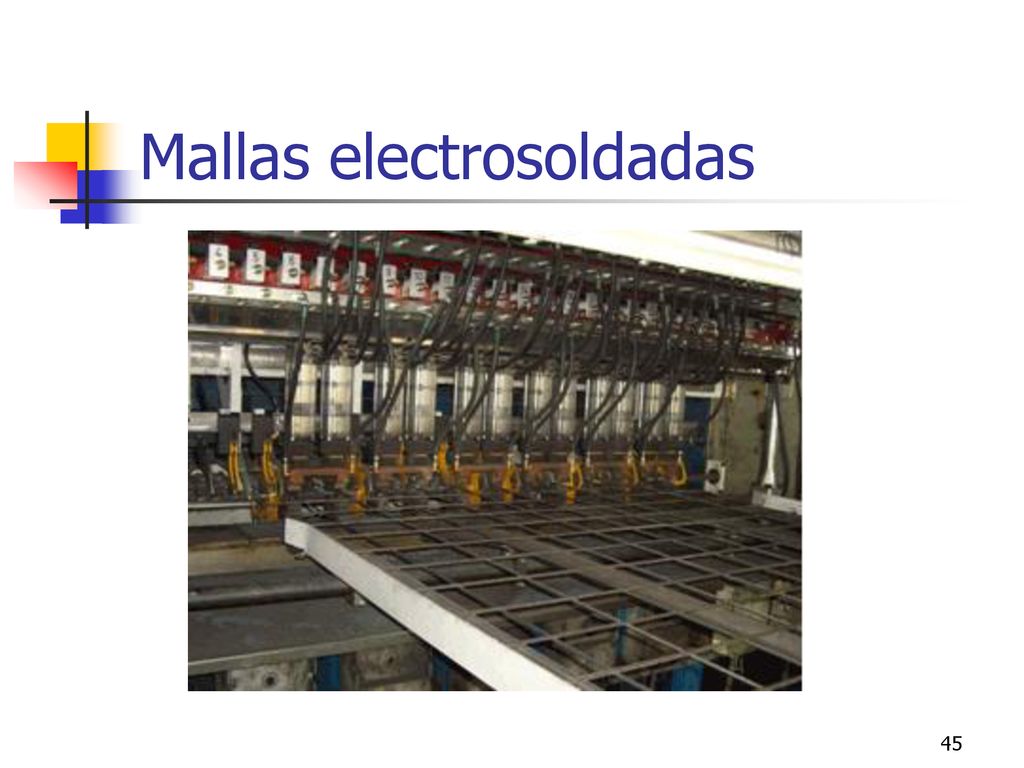

45 Mallas electrosoldadas

46 Mallas electrosoldadas

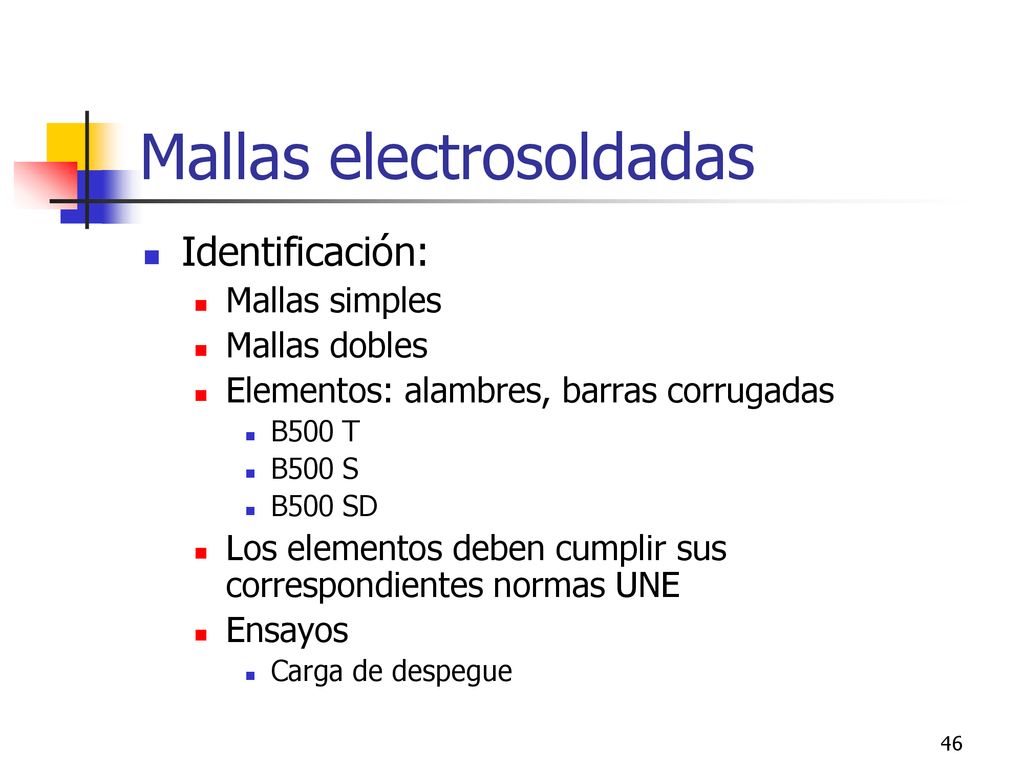

Identificación: Mallas simples Mallas dobles Elementos: alambres, barras corrugadas B500 T B500 S B500 SD Los elementos deben cumplir sus correspondientes normas UNE Ensayos Carga de despegue

47 Mallas electrosoldadas

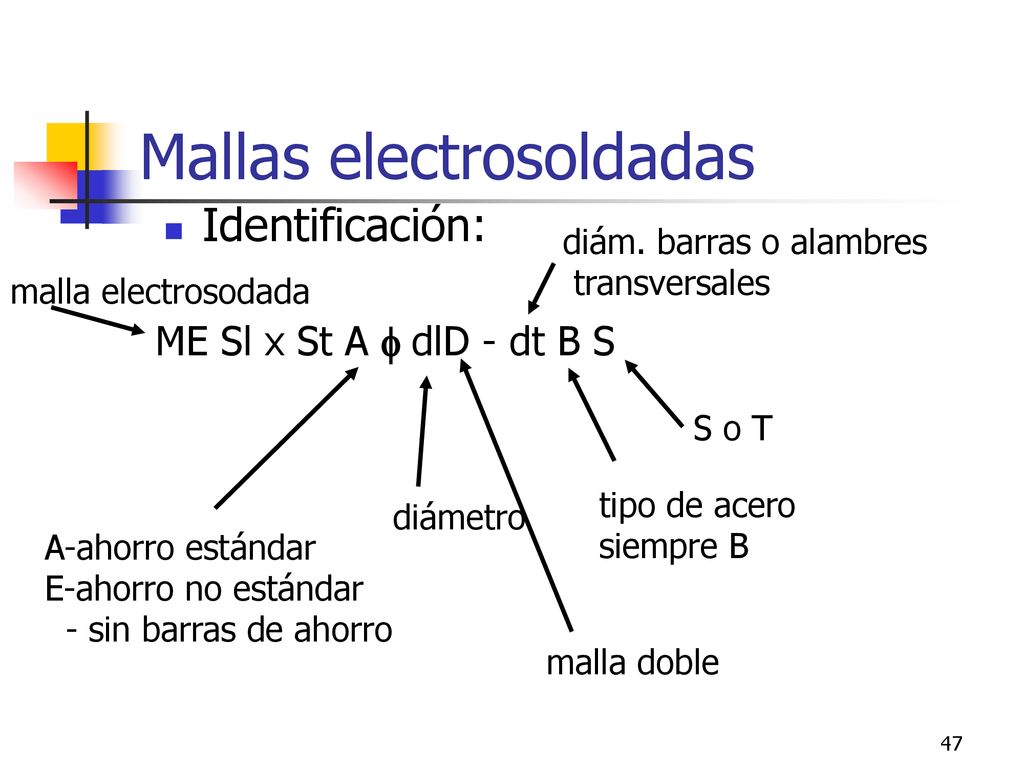

Identificación: diám. barras o alambres transversales malla electrosodada ME Sl x St A f dlD - dt B S S o T tipo de acero siempre B diámetro A-ahorro estándar E-ahorro no estándar - sin barras de ahorro malla doble

48 Mallas electrosoldadas
Identificación: Geometría

49 Mallas electrosoldadas

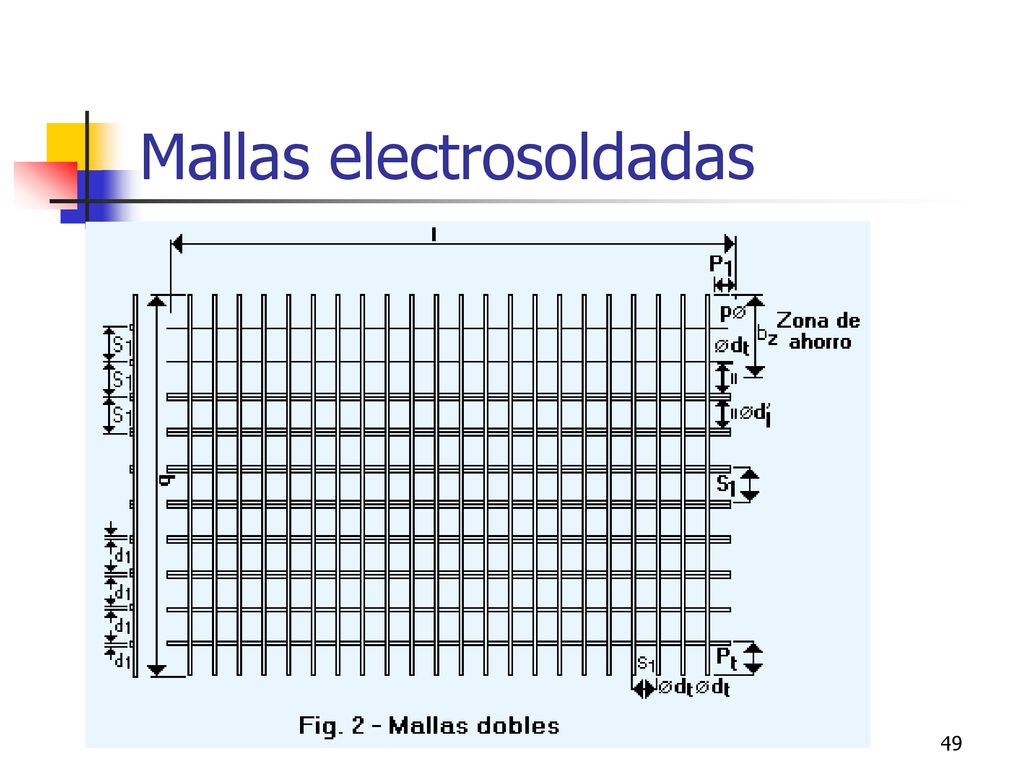

Identificación: Geometría

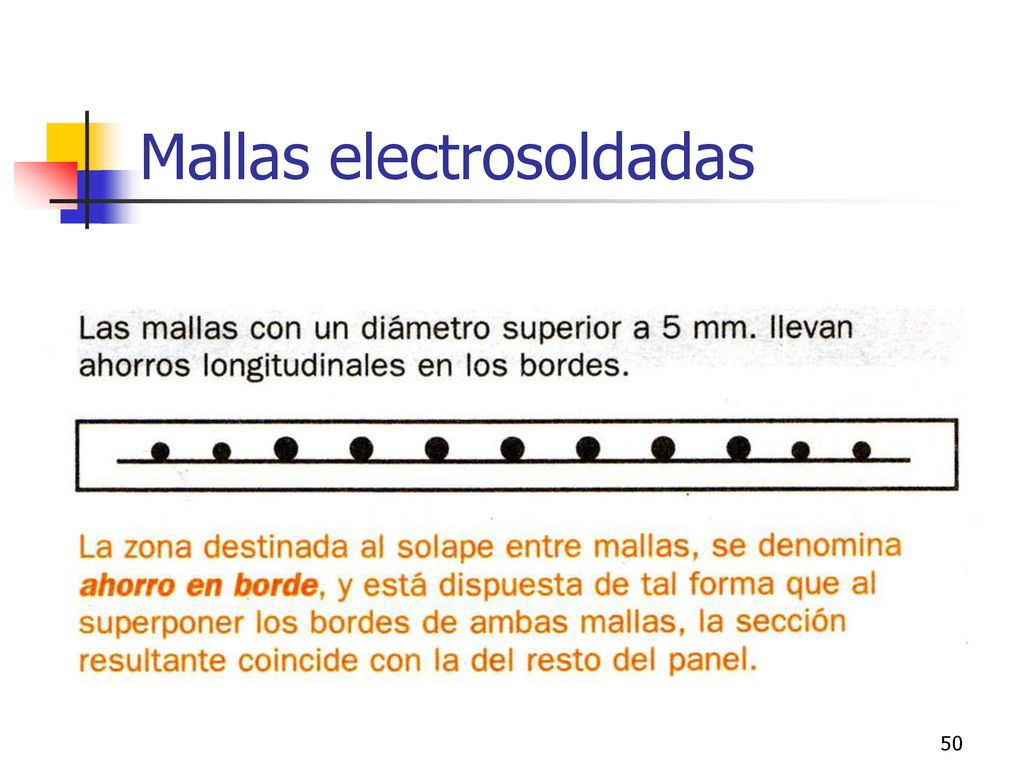

50 Mallas electrosoldadas

51 Mallas electrosoldadas

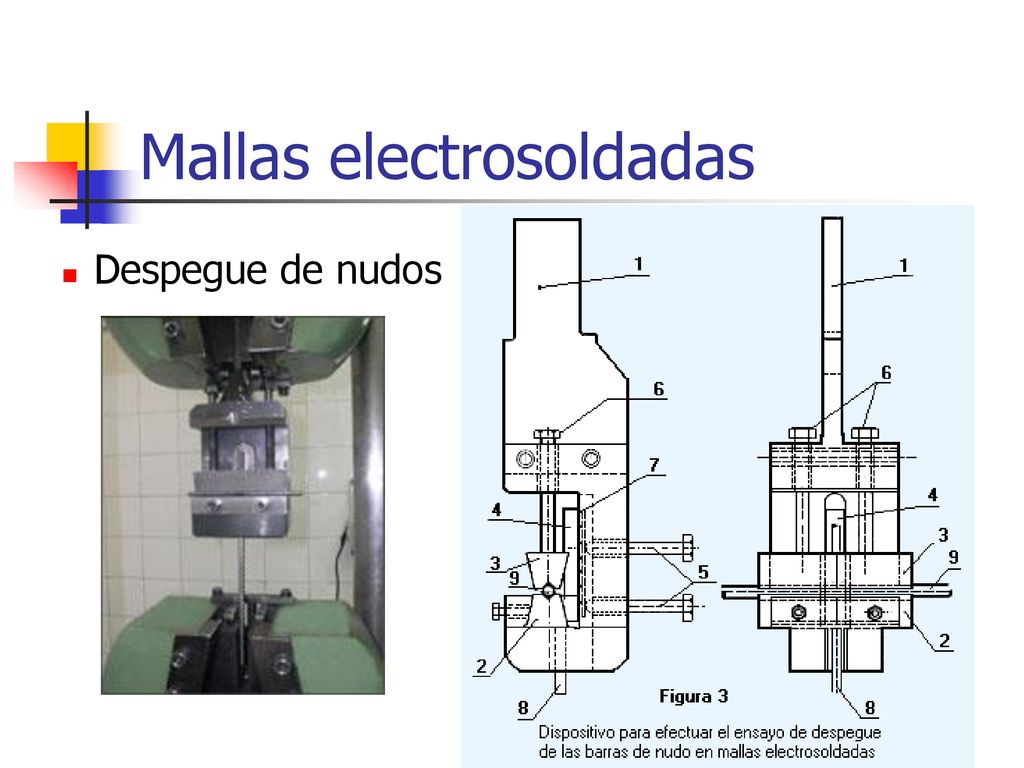

Despegue de nudos

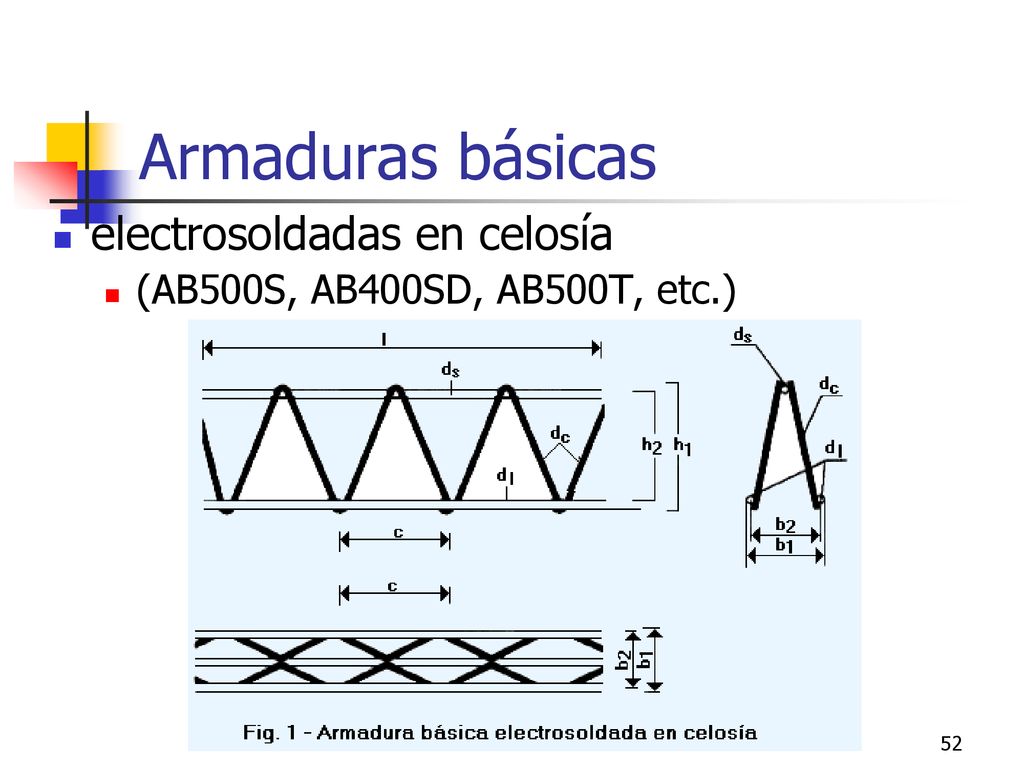

52 Armaduras básicas electrosoldadas en celosía
(AB500S, AB400SD, AB500T, etc.)

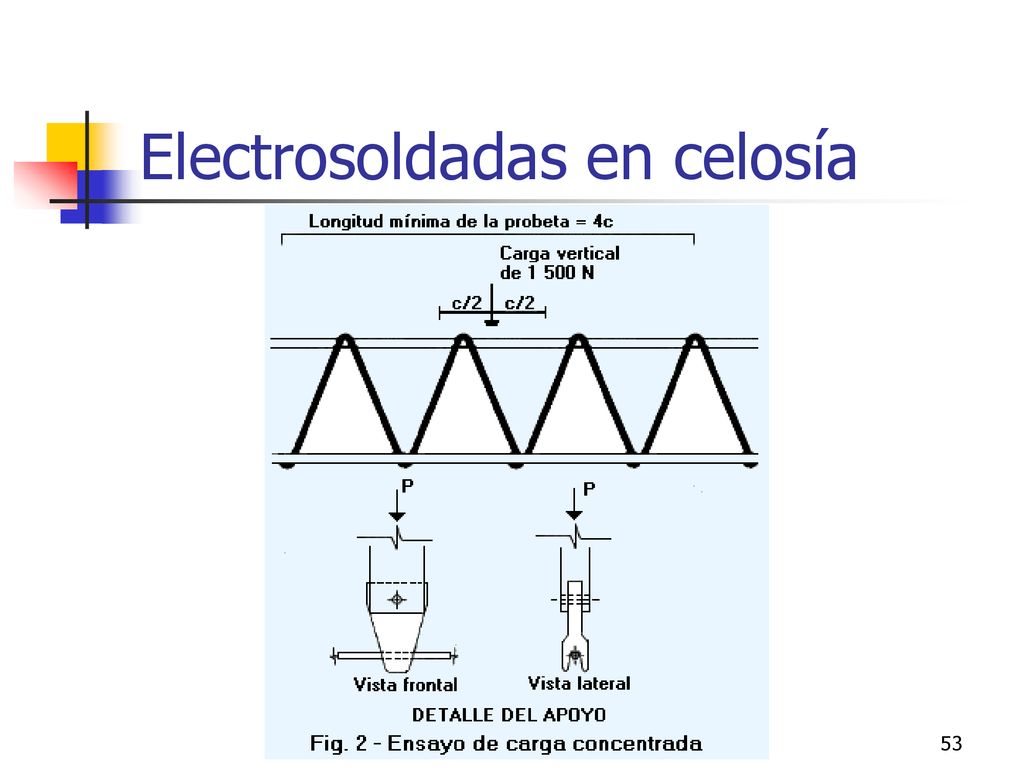

53 Electrosoldadas en celosía

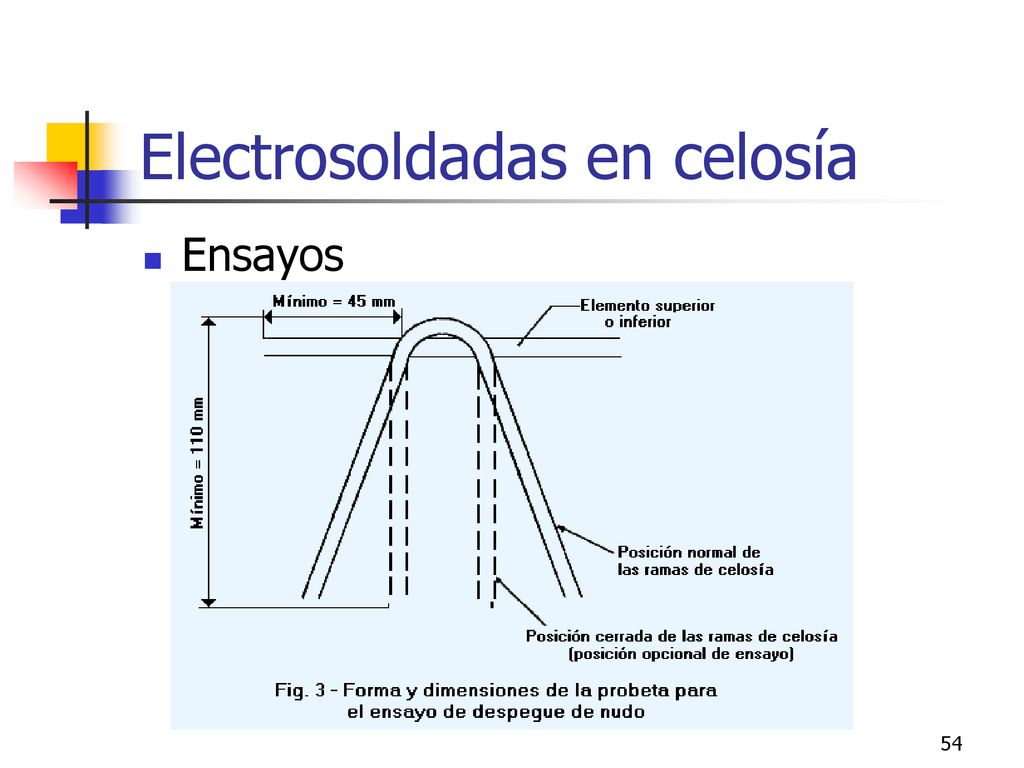

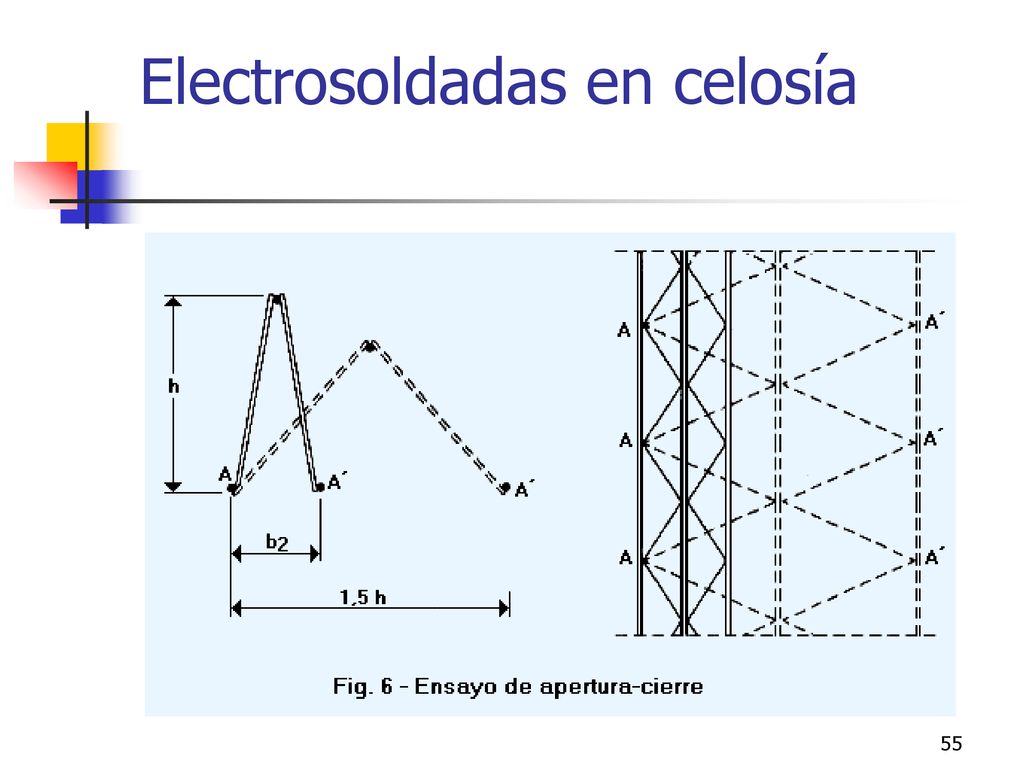

54 Electrosoldadas en celosía
Ensayos

55 Electrosoldadas en celosía

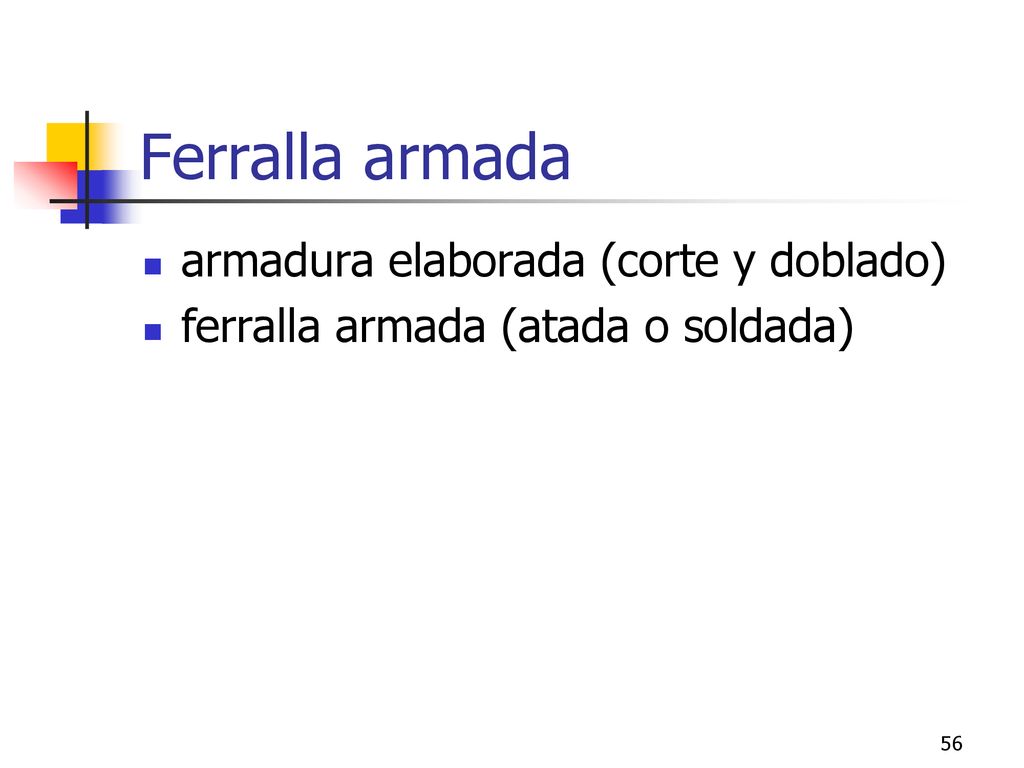

56 Ferralla armada armadura elaborada (corte y doblado)
ferralla armada (atada o soldada)

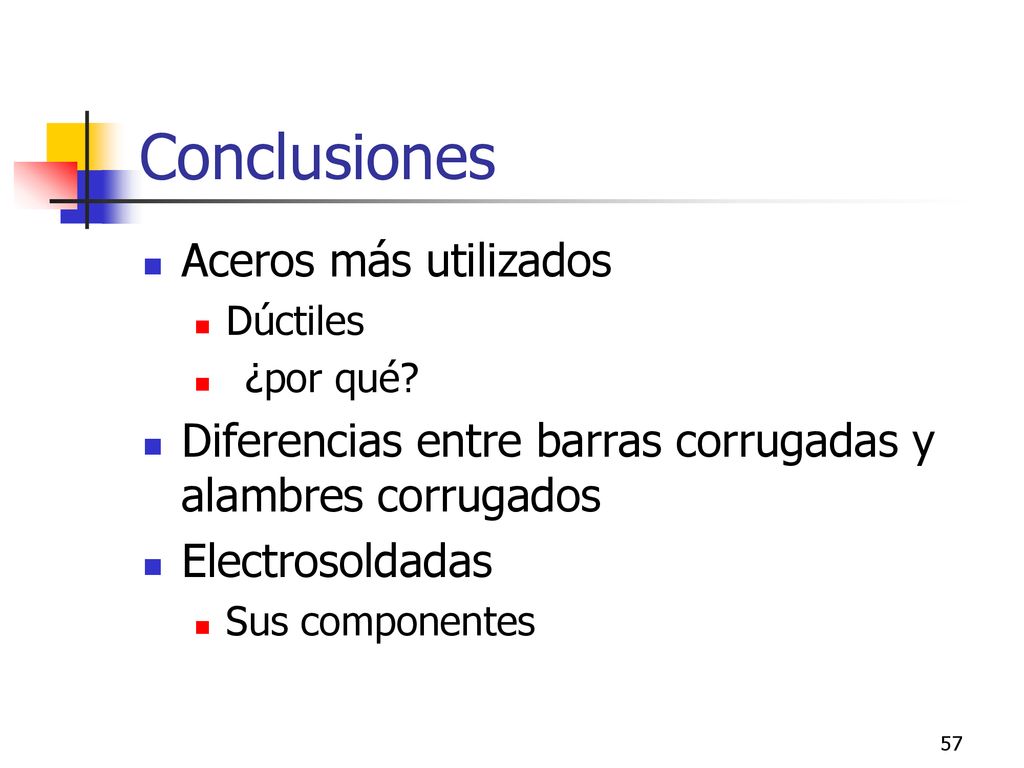

57 Conclusiones Aceros más utilizados
Dúctiles ¿por qué? Diferencias entre barras corrugadas y alambres corrugados Electrosoldadas Sus componentes
