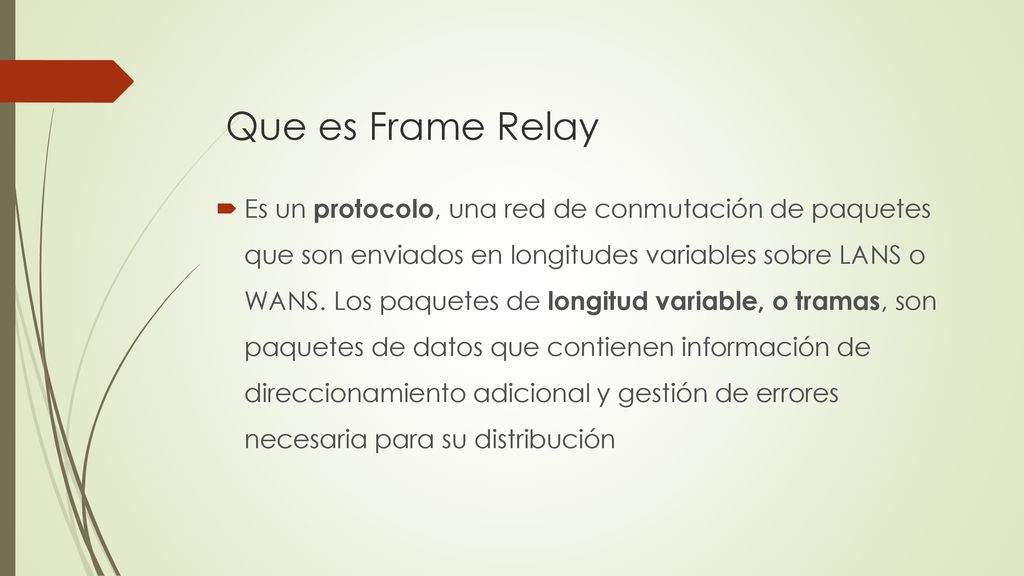

2 Que es Frame Relay Es un protocolo, una red de conmutación de paquetes que son enviados en longitudes variables sobre LANS o WANS. Los paquetes de longitud variable, o tramas, son paquetes de datos que contienen información de direccionamiento adicional y gestión de errores necesaria para su distribución

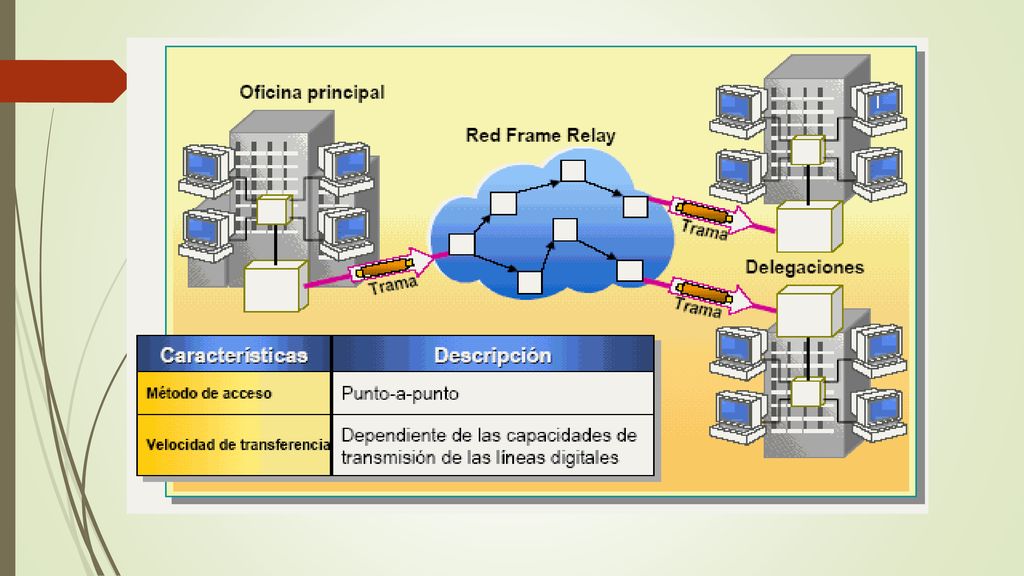

3

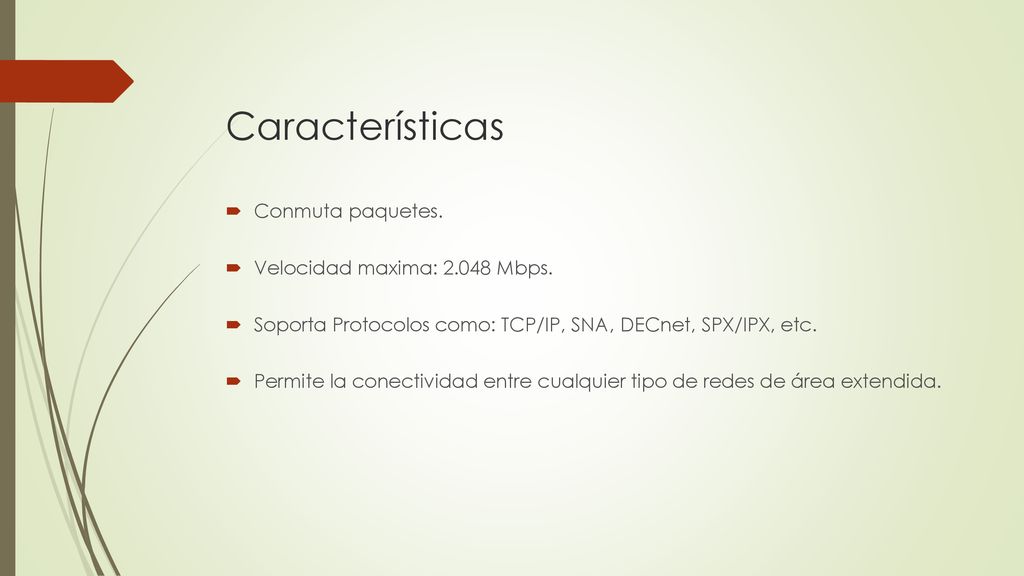

4 Características Conmuta paquetes. Velocidad maxima: 2.048 Mbps.
Soporta Protocolos como: TCP/IP, SNA, DECnet, SPX/IPX, etc. Permite la conectividad entre cualquier tipo de redes de área extendida.

5 Tipos de Conexiones de Frame Relay

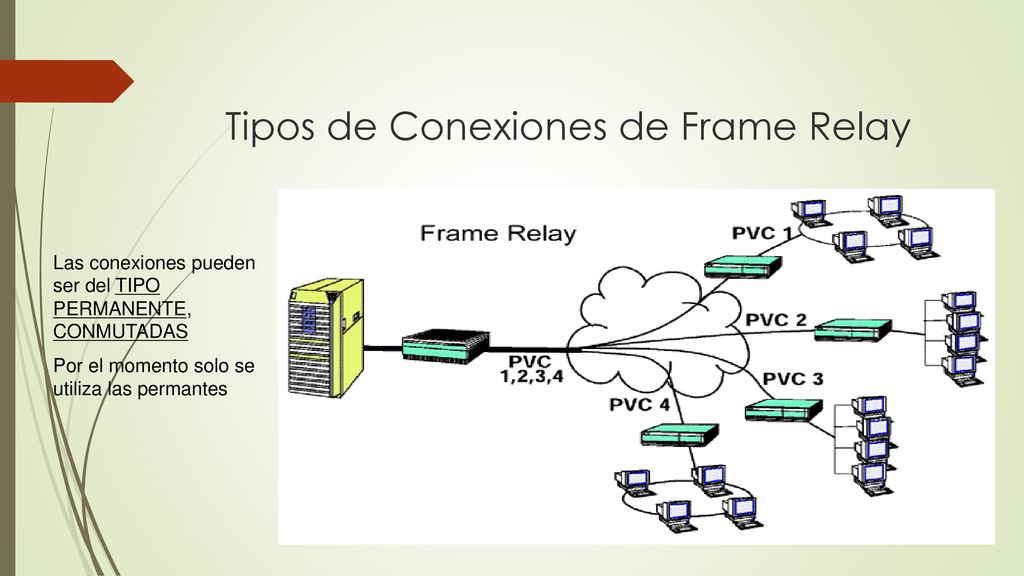

Las conexiones pueden ser del TIPO PERMANENTE, CONMUTADAS  Por el momento solo se utiliza las permantes

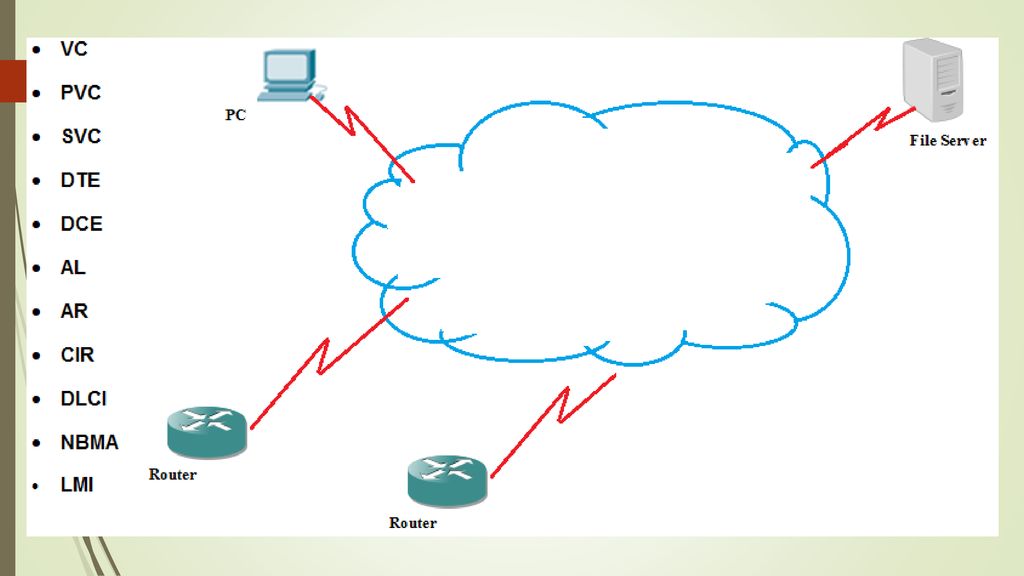

6

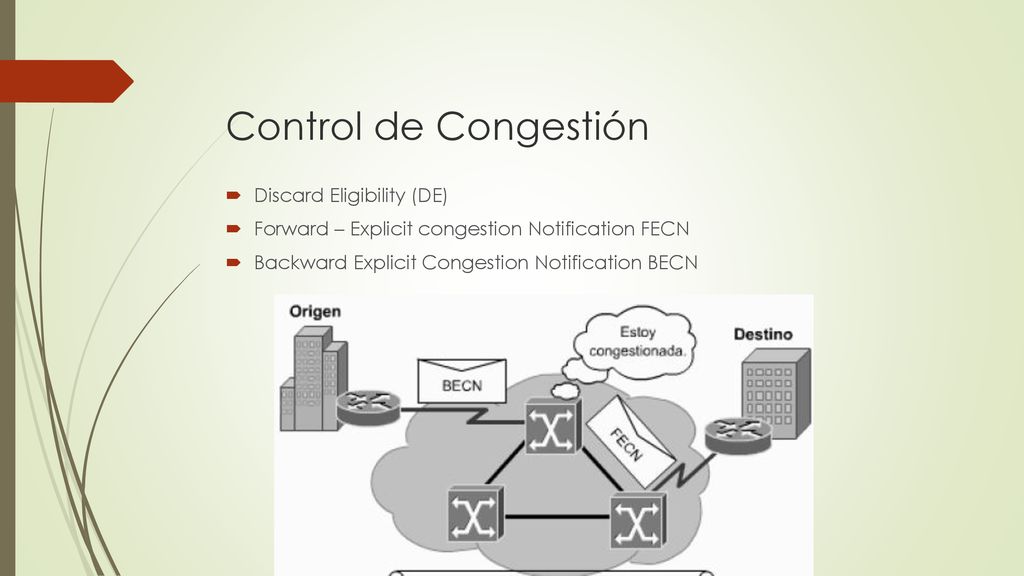

7 Control de Congestión Discard Eligibility (DE)
Forward – Explicit congestion Notification FECN Backward Explicit Congestion Notification BECN

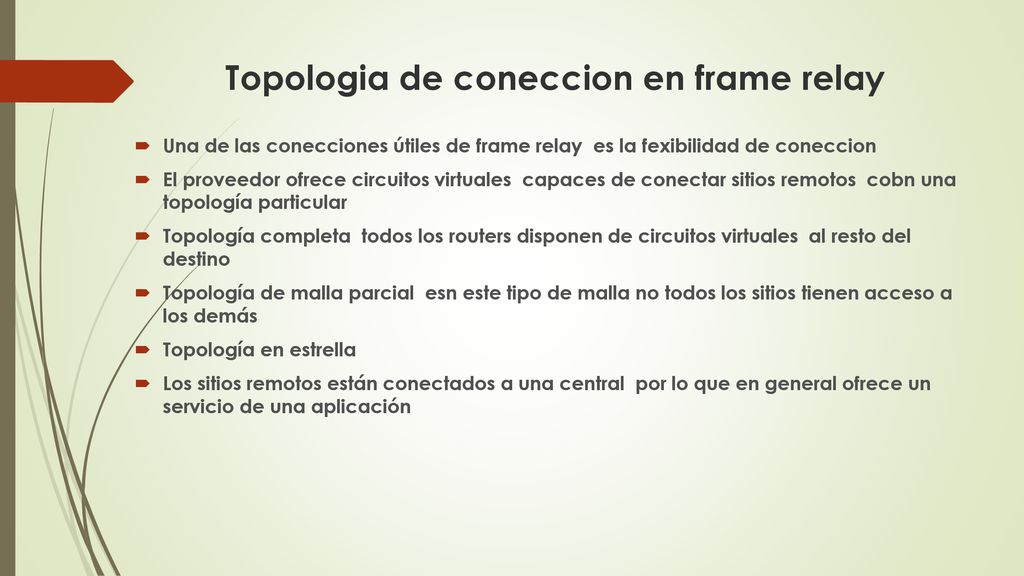

8 Topologia de coneccion en frame relay
Una de las conecciones útiles de frame relay es la fexibilidad de coneccion El proveedor ofrece circuitos virtuales capaces de conectar sitios remotos cobn una topología particular Topología completa todos los routers disponen de circuitos virtuales al resto del destino Topología de malla parcial esn este tipo de malla no todos los sitios tienen acceso a los demás Topología en estrella Los sitios remotos están conectados a una central por lo que en general ofrece un servicio de una aplicación

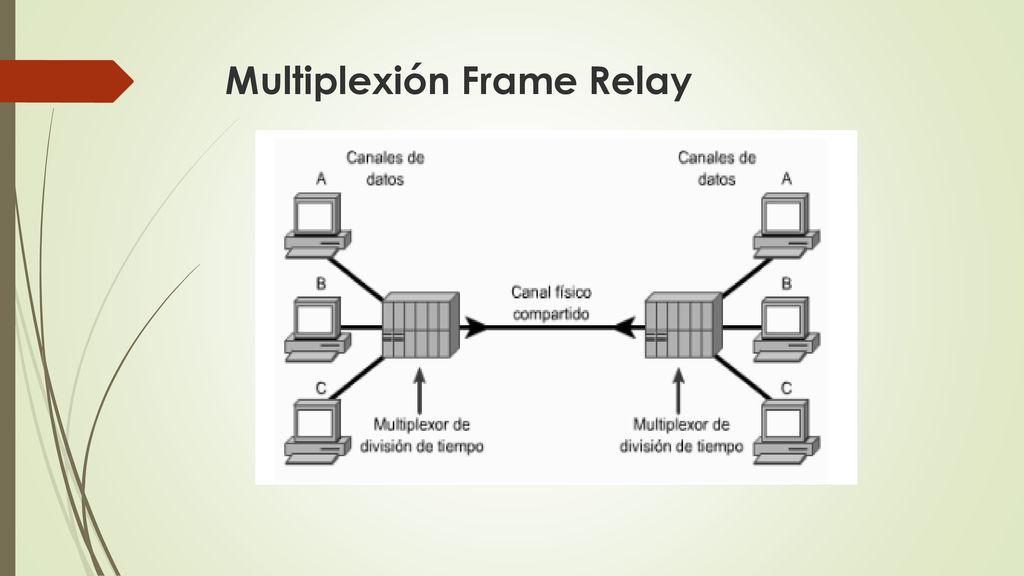

9 Multiplexión Frame Relay

10 Funcionamiento de la multiplexación.

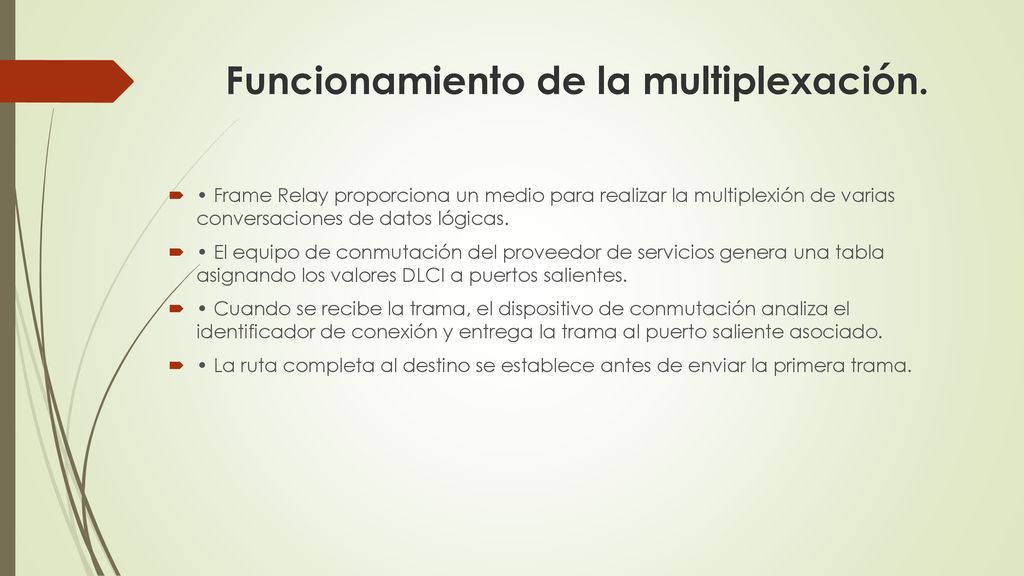

• Frame Relay proporciona un medio para realizar la multiplexión de varias conversaciones de datos lógicas. • El equipo de conmutación del proveedor de servicios genera una tabla asignando los valores DLCI a puertos salientes. • Cuando se recibe la trama, el dispositivo de conmutación analiza el identificador de conexión y entrega la trama al puerto saliente asociado. • La ruta completa al destino se establece antes de enviar la primera trama.

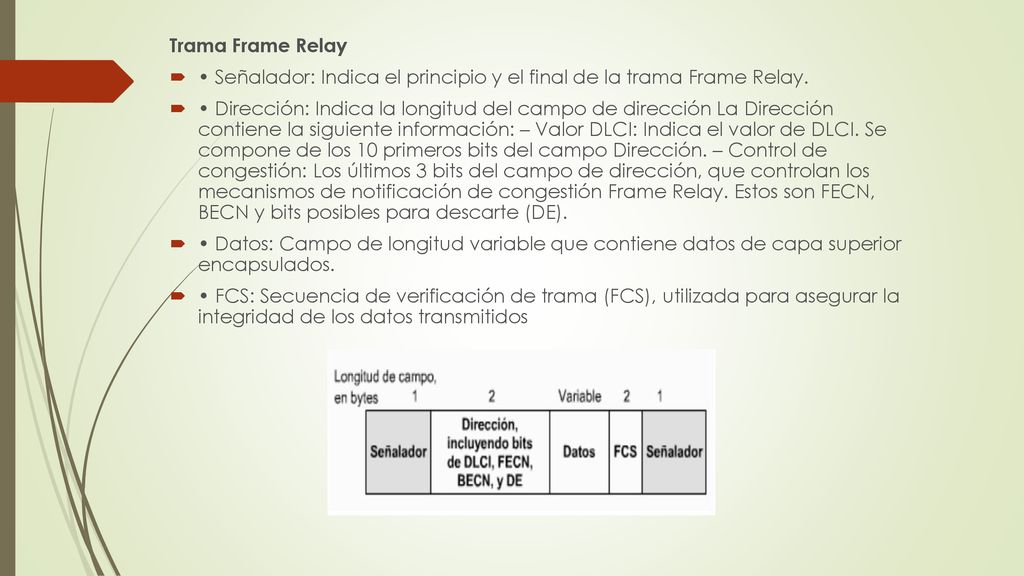

11 Trama Frame Relay • Señalador: Indica el principio y el final de la trama Frame Relay. • Dirección: Indica la longitud del campo de dirección La Dirección contiene la siguiente información: – Valor DLCI: Indica el valor de DLCI. Se compone de los 10 primeros bits del campo Dirección. – Control de congestión: Los últimos 3 bits del campo de dirección, que controlan los mecanismos de notificación de congestión Frame Relay. Estos son FECN, BECN y bits posibles para descarte (DE). • Datos: Campo de longitud variable que contiene datos de capa superior encapsulados. • FCS: Secuencia de verificación de trama (FCS), utilizada para asegurar la integridad de los datos transmitidos

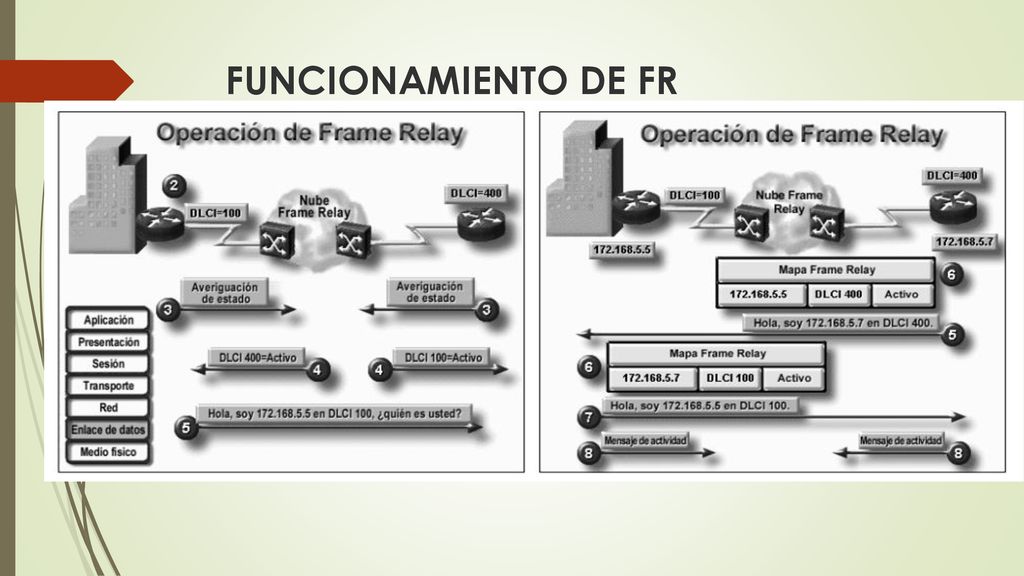

12 FUNCIONAMIENTO DE FR

13

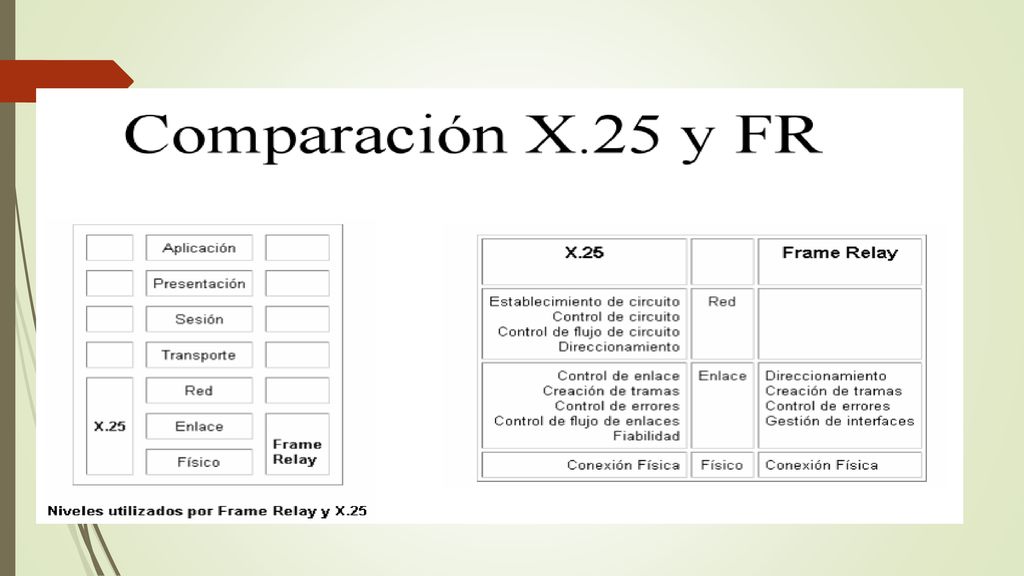

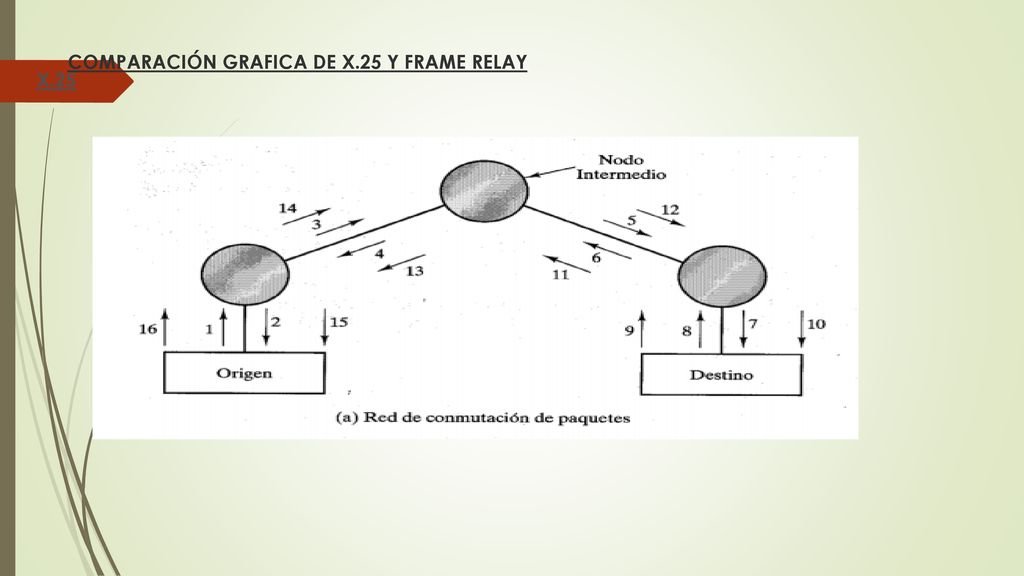

14 COMPARACIÓN GRAFICA DE X.25 Y FRAME RELAY

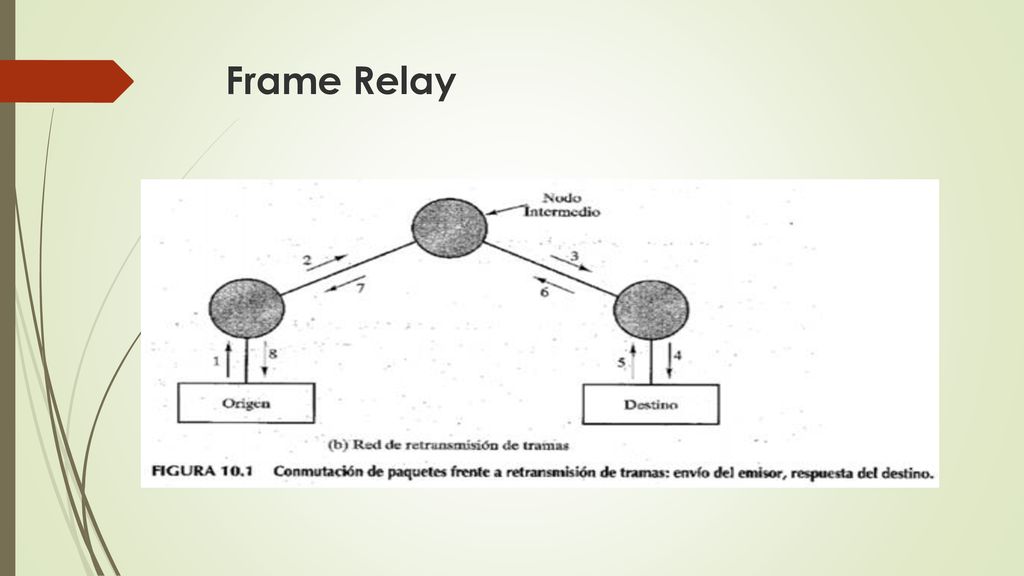

15 Frame Relay

16 Ventajas De Frame Relay

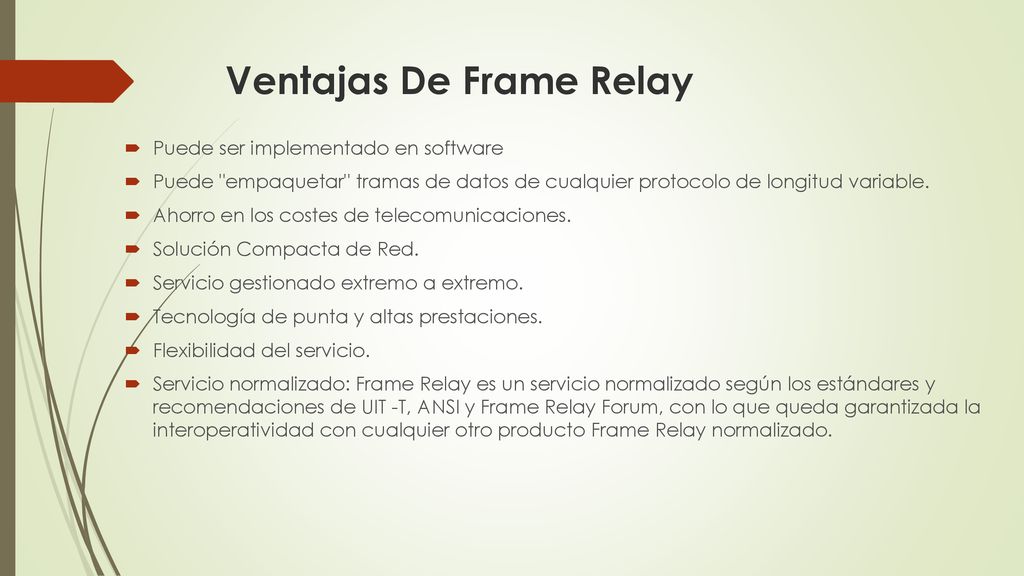

Puede ser implementado en software Puede "empaquetar" tramas de datos de cualquier protocolo de longitud variable. Ahorro en los costes de telecomunicaciones. Solución Compacta de Red. Servicio gestionado extremo a extremo. Tecnología de punta y altas prestaciones. Flexibilidad del servicio. Servicio normalizado: Frame Relay es un servicio normalizado según los estándares y recomendaciones de UIT -T, ANSI y Frame Relay Forum, con lo que queda garantizada la interoperatividad con cualquier otro producto Frame Relay normalizado.
