L’esfera celeste.

Presentaciones similares


Presentación del tema: "L’esfera celeste."— Transcripción de la presentación:

1 L’esfera celeste

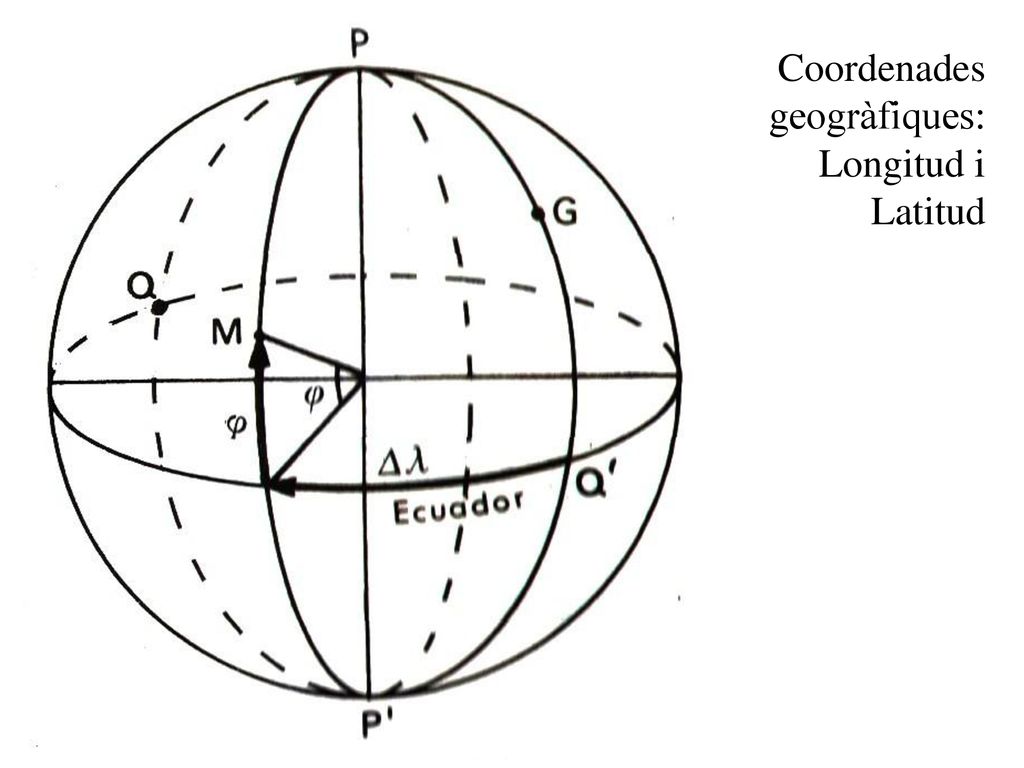

2 Coordenades geogràfiques: Longitud i Latitud

3 Trasllat de les coordenades geogràfiques sobre l'esfera celeste

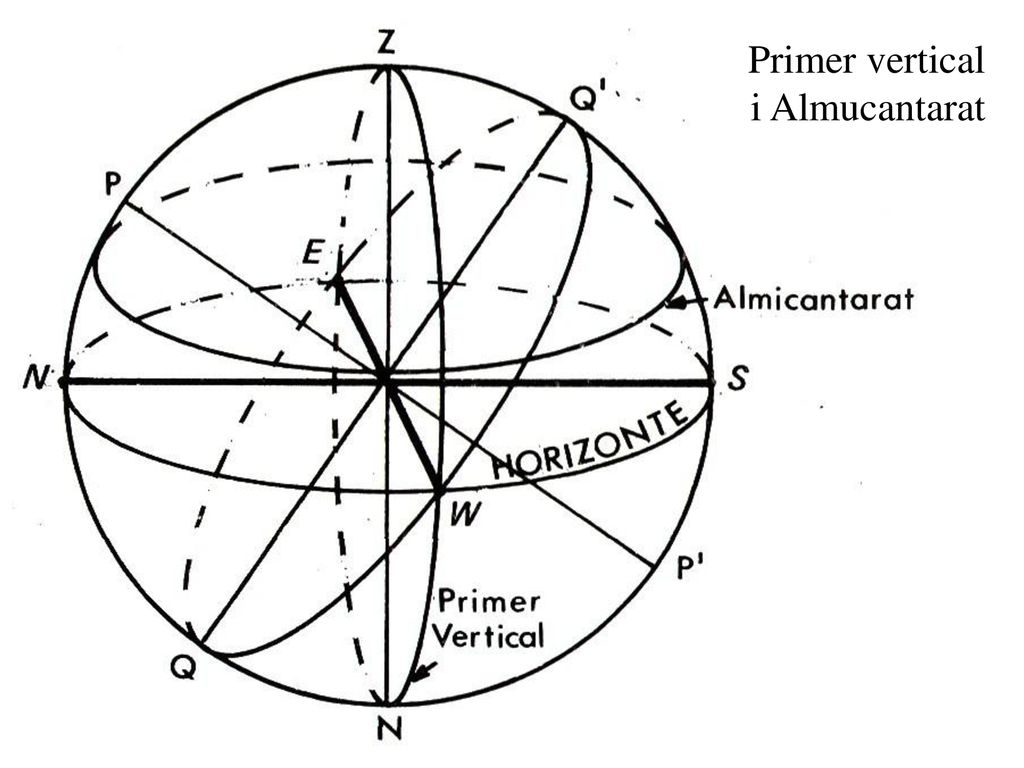

4 Primer vertical i Almucantarat

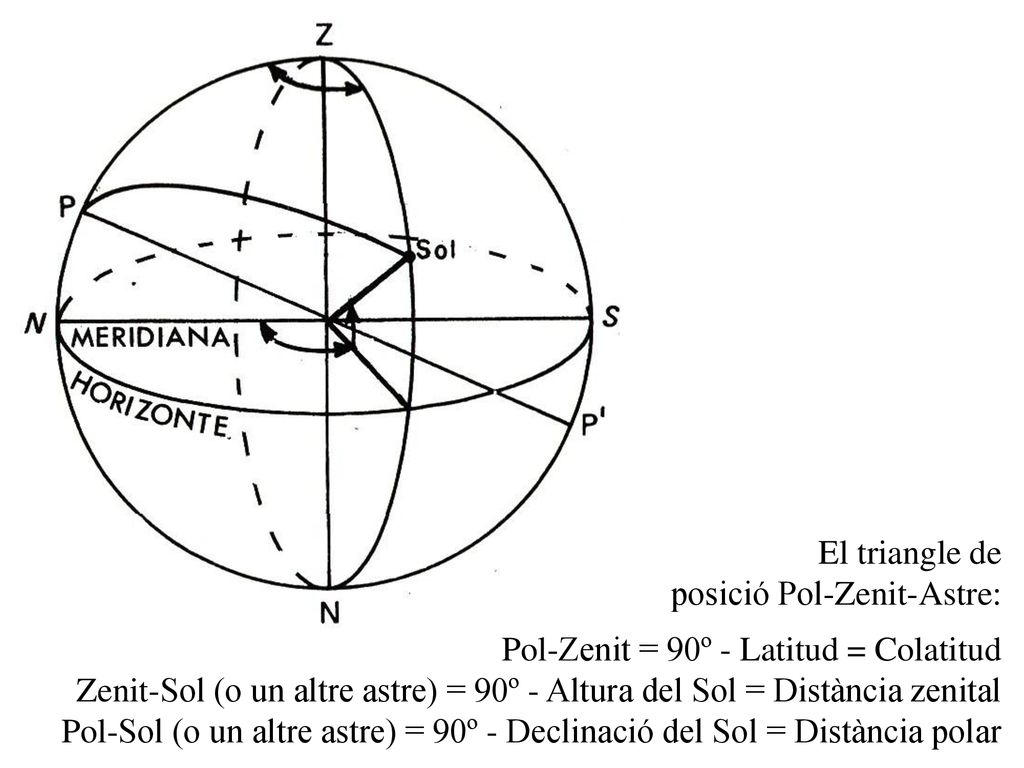

5 El triangle de posició Pol-Zenit-Astre: Pol-Zenit = 90º - Latitud = Colatitud Zenit-Sol (o un altre astre) = 90º - Altura del Sol = Distància zenital Pol-Sol (o un altre astre) = 90º - Declinació del Sol = Distància polar

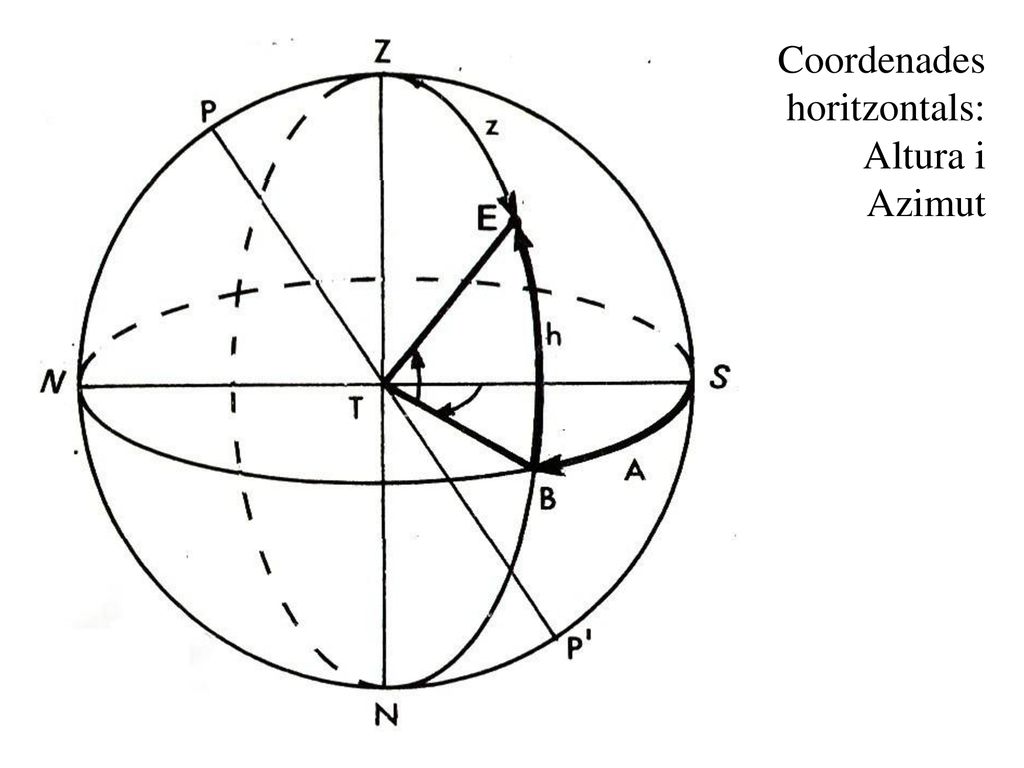

6 Coordenades horitzontals: Altura i Azimut

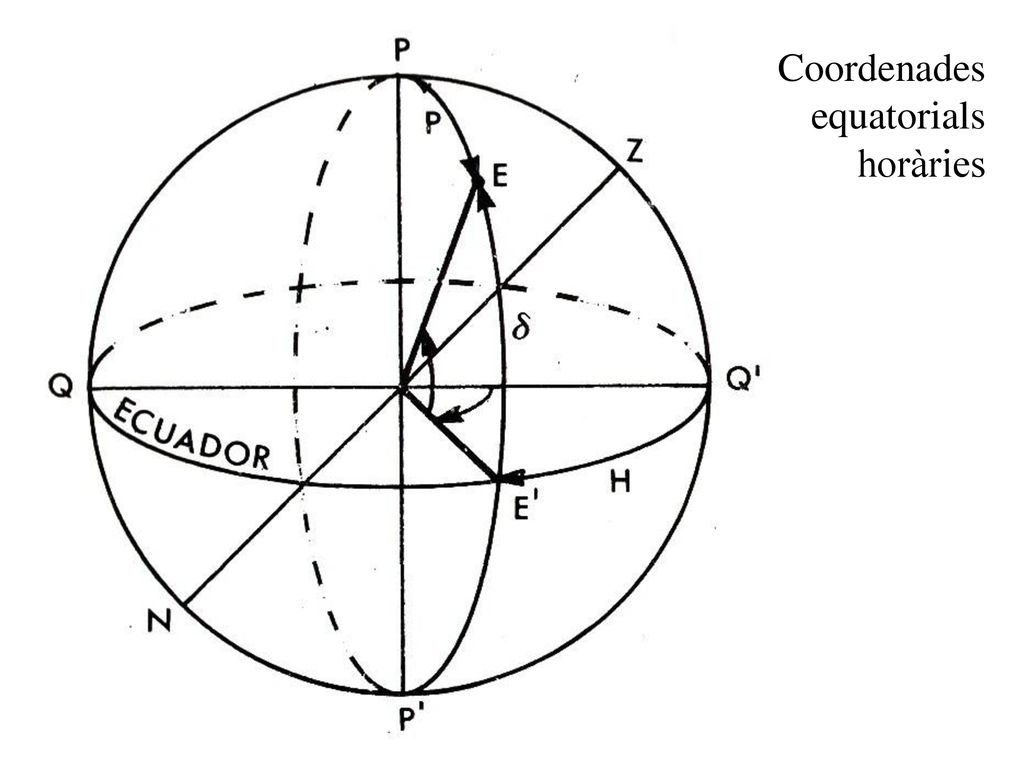

7 Coordenades equatorials horàries

8 La mateixa figura anterior però amb el zenit posat a dalt, per a una millor comprensió

9 Variació de l'angle horari en funció del temps

10 P La mateixa figura anterior però amb el zenit posat a dalt, per a una millor comprensió P

11 Coordenades equatorials absolutes

12 La mateixa figura anterior però amb el zenit posat a dalt, per a una millor comprensió. En aquest cas l'eix pol nord - pol sud i el pla horitzontal no estan representats per no complicar excessivament la figura

13 Relació entre Ascensió Recta, Angle Horari i Temps Sideral:
AR + AH = TS

14 Altra vegada la mateixa figura anterior amb el zenit posat a dalt
Altra vegada la mateixa figura anterior amb el zenit posat a dalt. L'eix pol nord - pol sud i el pla horitzontal tampoc no hi estan representats

15 En aquesta figura es mostra clarament la relació entre les coordenades horitzontals i les equatorials horàries

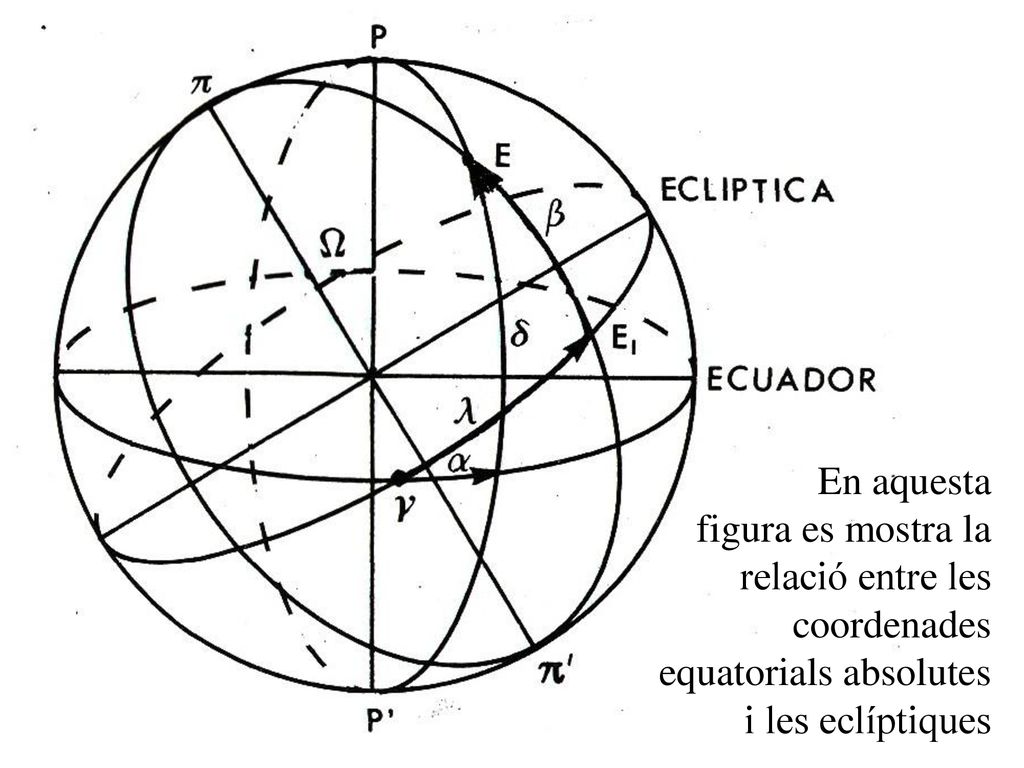

16 En aquesta figura es mostra la relació entre les coordenades equatorials absolutes i les eclíptiques

17 També cal repetir la figura amb el zenit posat a dalt
També cal repetir la figura amb el zenit posat a dalt. Fixem-nos que l'altura del pol nord sobre l'horitzó és aproximadament de 42º, o sigui el valor de la nostra latitud geogràfica

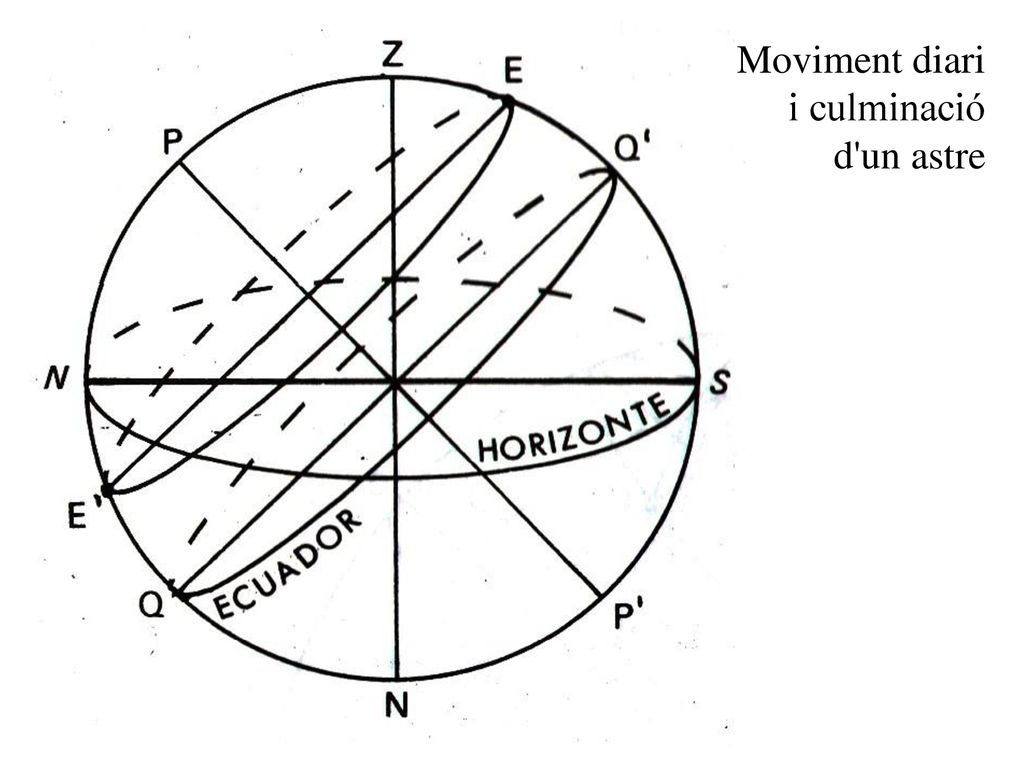

18 Moviment diari i culminació d'un astre

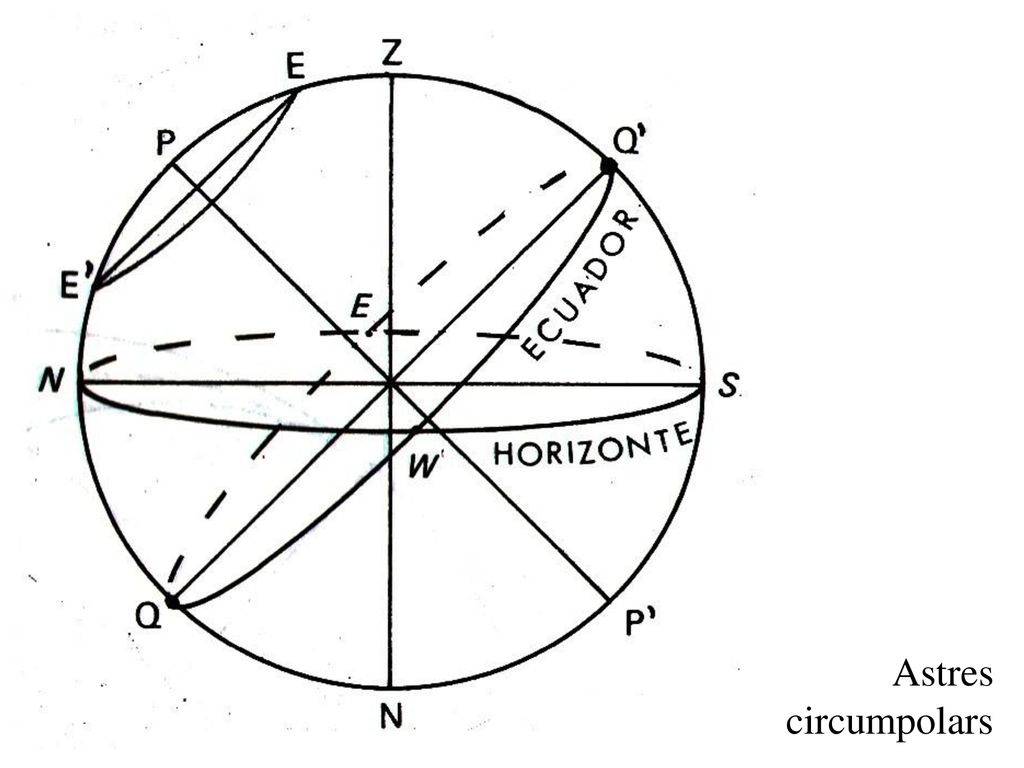

19 Astres circumpolars

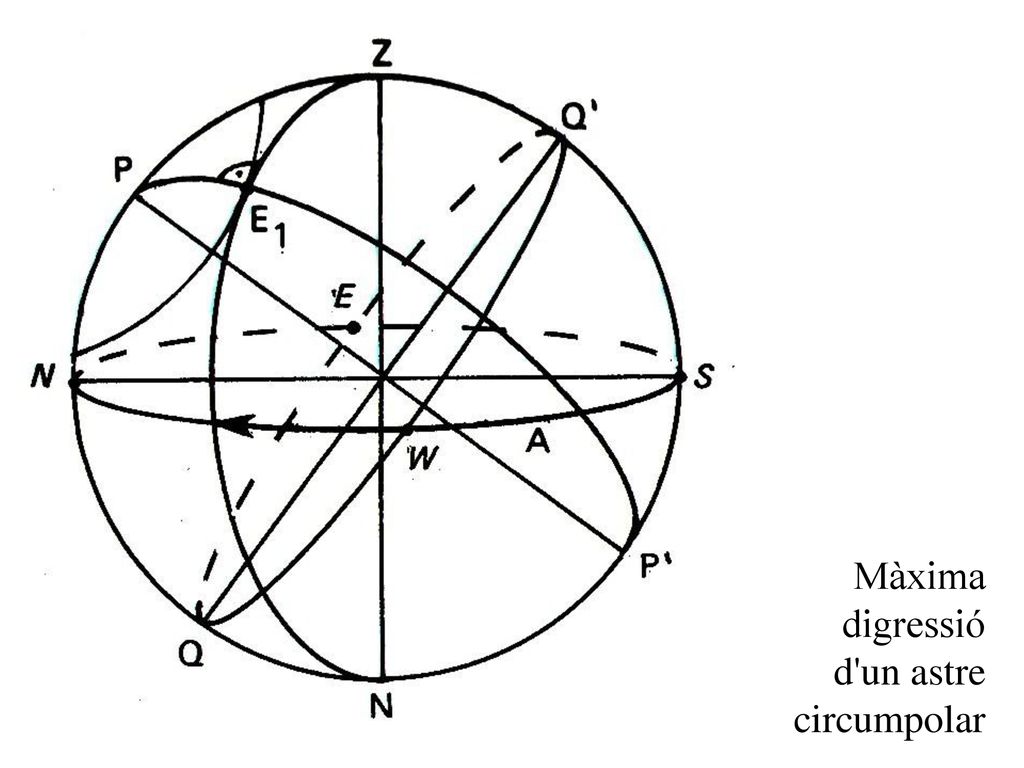

20 Màxima digressió d'un astre circumpolar

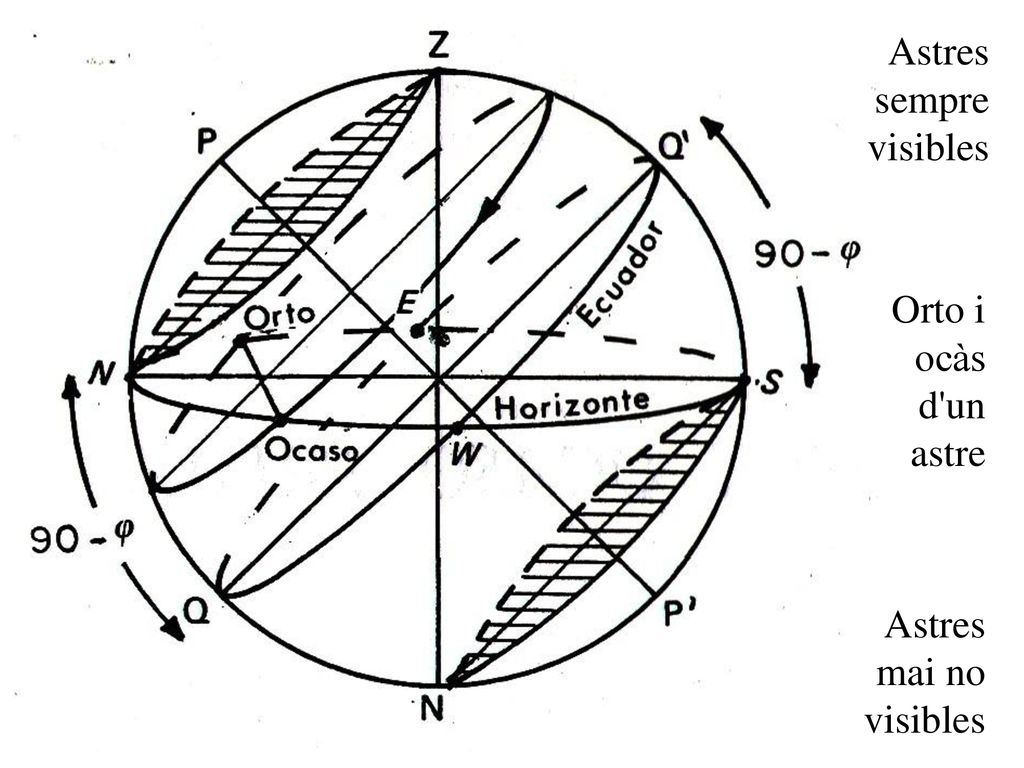

21 Astres sempre visibles
Orto i ocàs d'un astre Astres mai no visibles

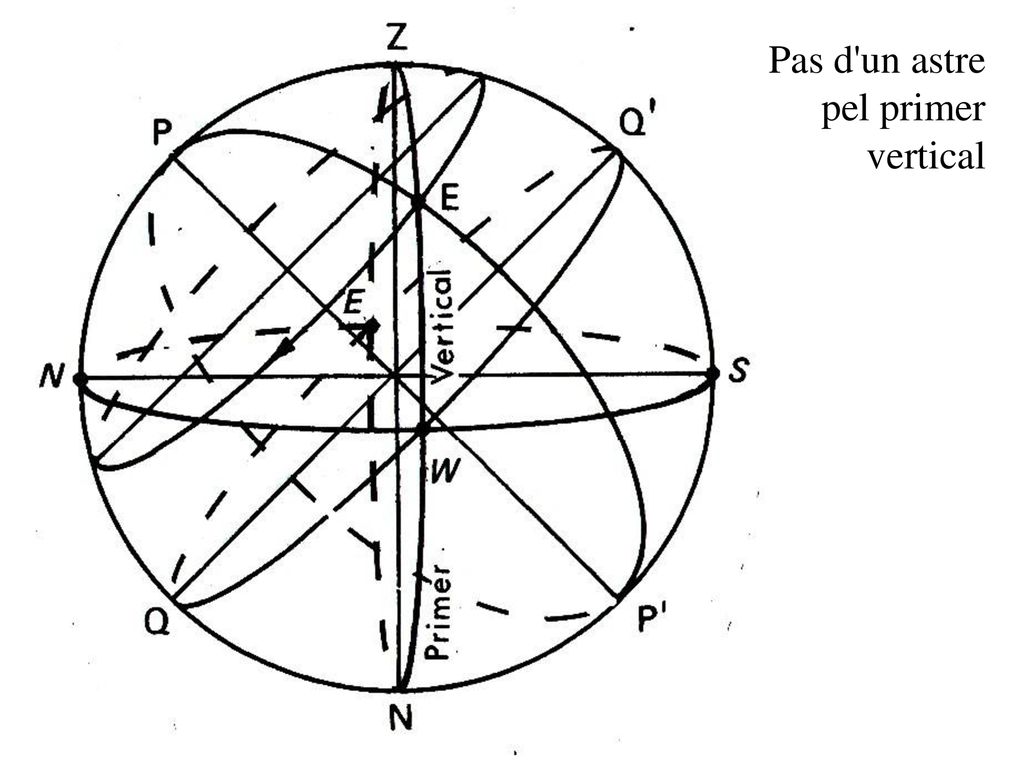

22 Pas d'un astre pel primer vertical
