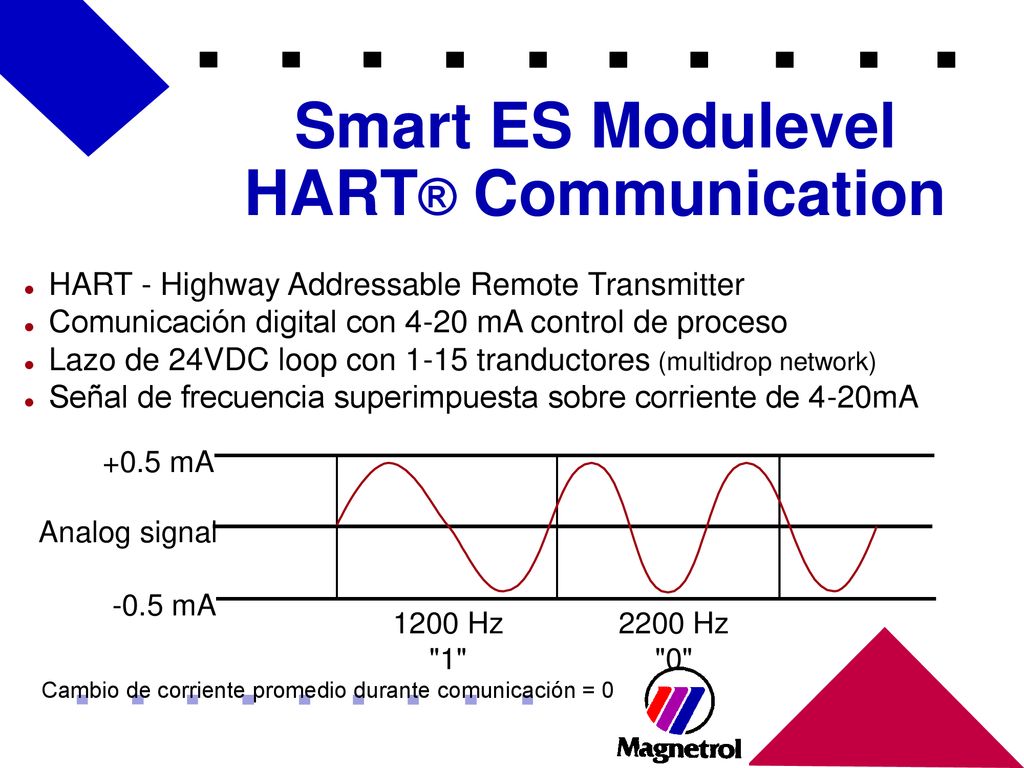

1 Smart ES Modulevel HART® Communication
HART - Highway Addressable Remote Transmitter Comunicación digital con 4-20 mA control de proceso Lazo de 24VDC loop con 1-15 tranductores (multidrop network) Señal de frecuencia superimpuesta sobre corriente de 4-20mA +0.5 mA -0.5 mA Analog signal 1200 Hz "1" 2200 Hz "0" Cambio de corriente promedio durante comunicación = 0

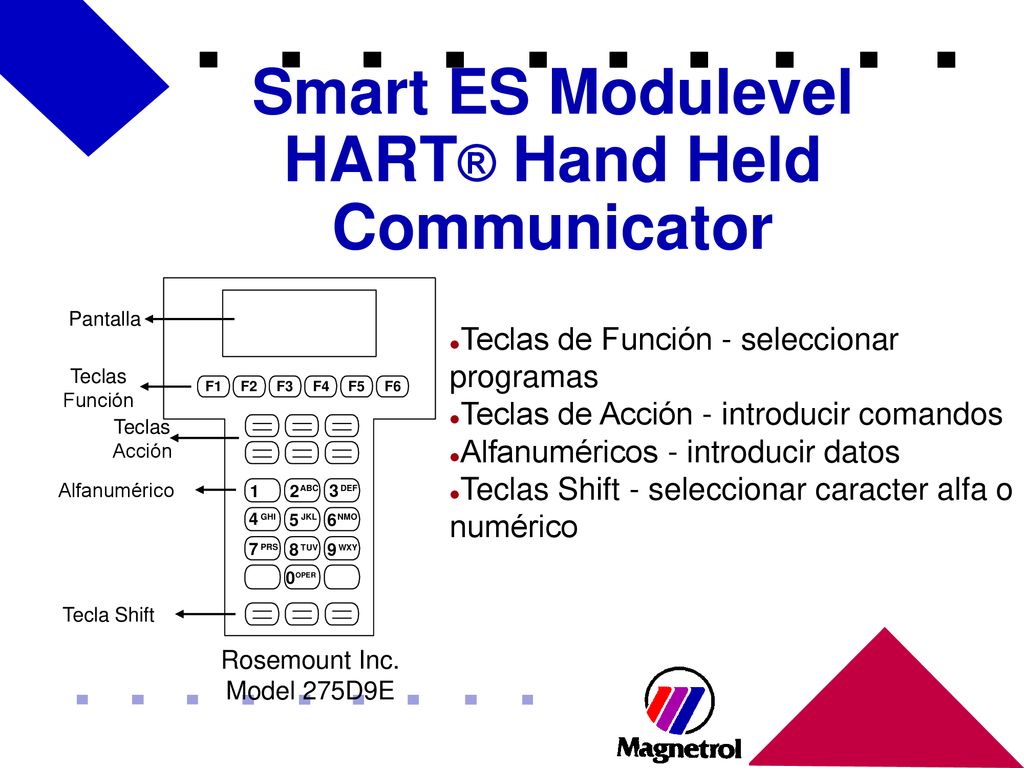

2 HART® Hand Held Communicator
Smart ES Modulevel HART® Hand Held Communicator 1 F2 F3 F4 F5 F6 2 3 4 5 6 7 8 9 ABC DEF JKL NMO GHI TUV WXY PRS OPER F1 Pantalla Teclas Función Teclas Acción Alfanumérico Tecla Shift Rosemount Inc. Model 275D9E Teclas de Función - seleccionar programas Teclas de Acción - introducir comandos Alfanuméricos - introducir datos Teclas Shift - seleccionar caracter alfa o numérico

3 Smart ES Modulevel HART® Commands
Calibración Prueba de lazo: Mantiene salida constante Set points: Calibra cero y rango Damping: 0 a 15 niveles de atenuación Calibración en seco: Calibrar punto seco Grav. Específica: Introducir Grav.Esp.

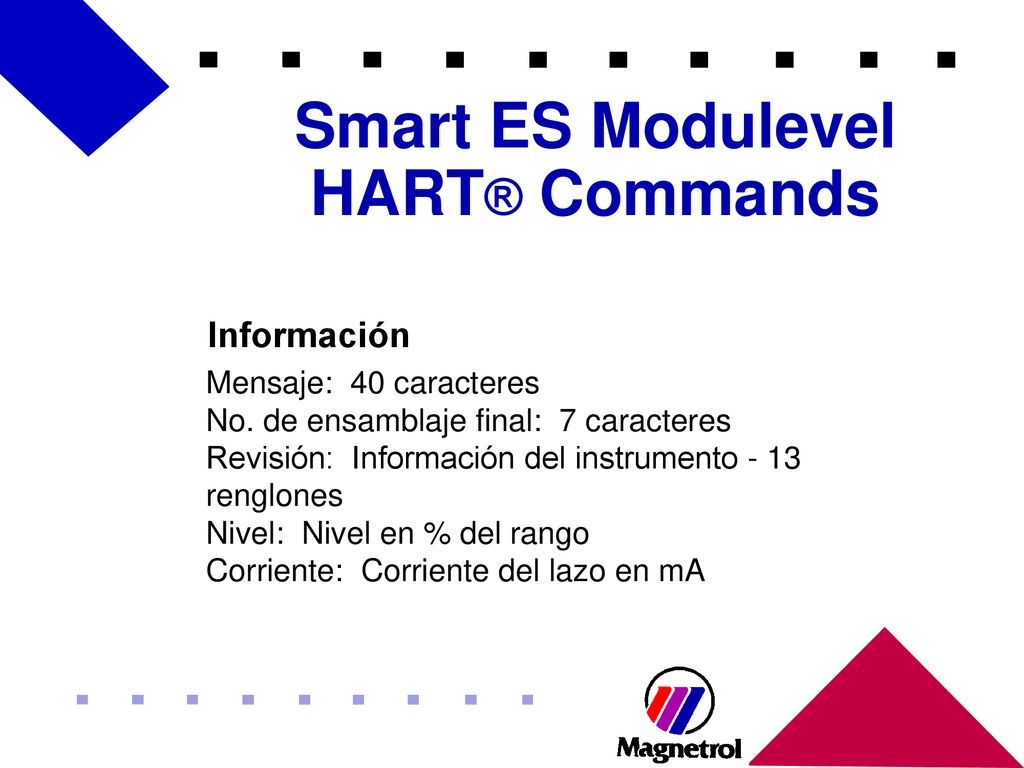

4 Smart ES Modulevel HART® Commands
Información Mensaje: 40 caracteres No. de ensamblaje final: 7 caracteres Revisión: Información del instrumento - 13 renglones Nivel: Nivel en % del rango Corriente: Corriente del lazo en mA

5 Smart ES Modulevel HART® Commands
Identificación Tag: 7 caracteres Descripción: 16 characters Poll address: hasta 16 direcciones HART posibles

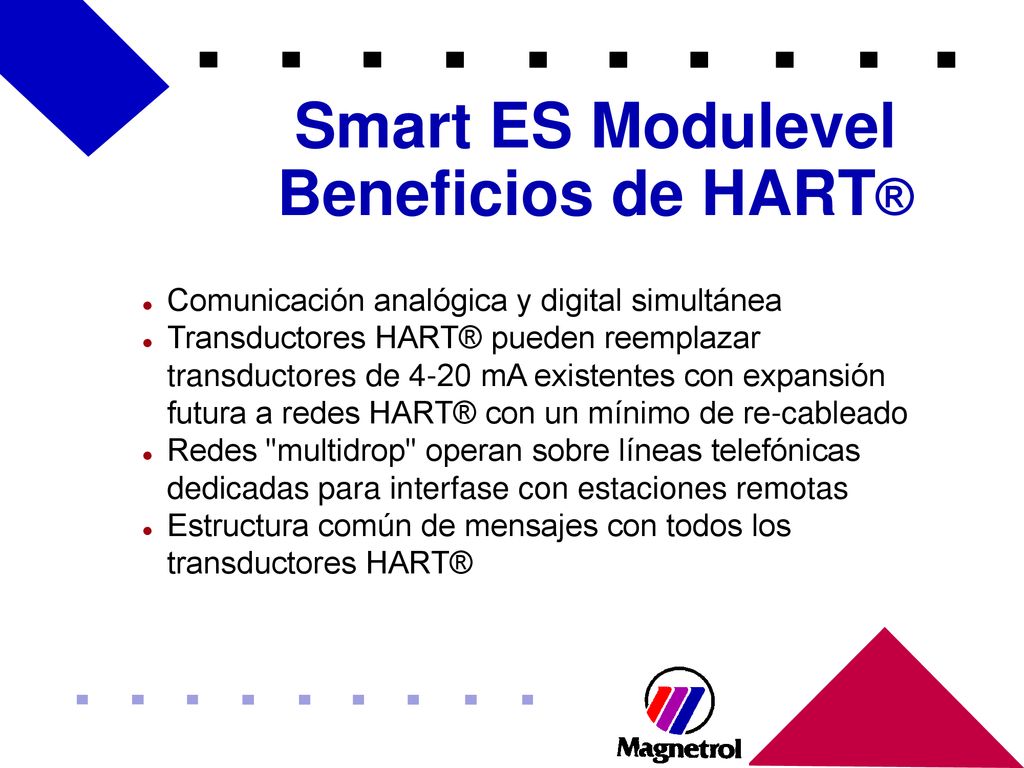

6 Smart ES Modulevel Beneficios de HART®
Comunicación analógica y digital simultánea Transductores HART® pueden reemplazar transductores de 4-20 mA existentes con expansión futura a redes HART® con un mínimo de re-cableado Redes "multidrop" operan sobre líneas telefónicas dedicadas para interfase con estaciones remotas Estructura común de mensajes con todos los transductores HART®
