1 DATOS SUB BOTTOM HYPACK 2013 1

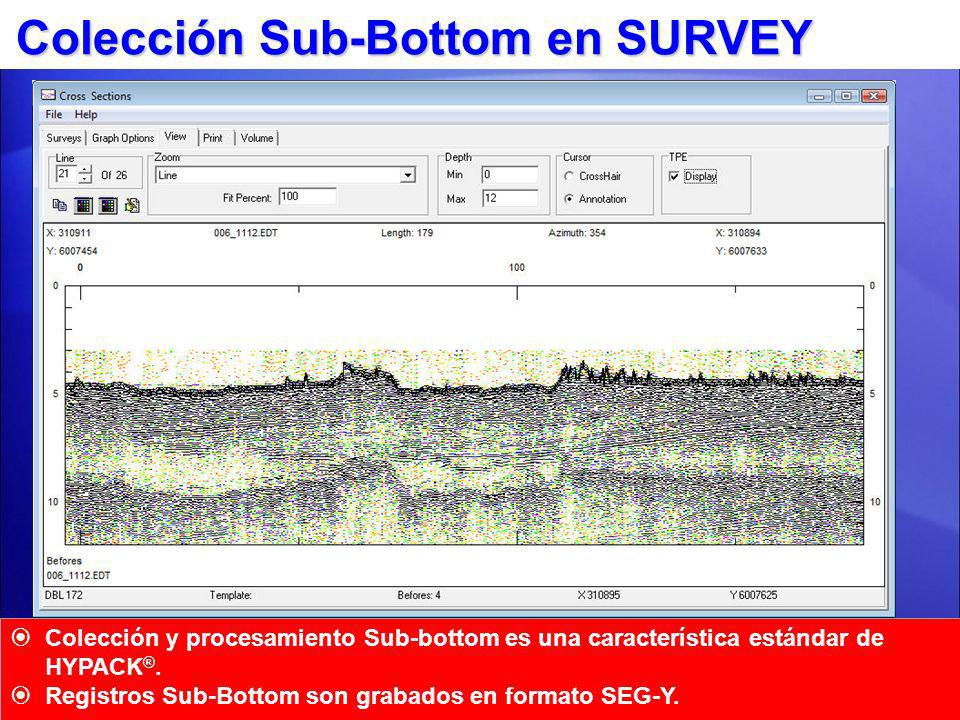

2 Colección Sub-Bottom en SURVEY
Colección y procesamiento Sub-bottom es una característica estándar de HYPACK®. Registros Sub-Bottom son grabados en formato SEG-Y. 2

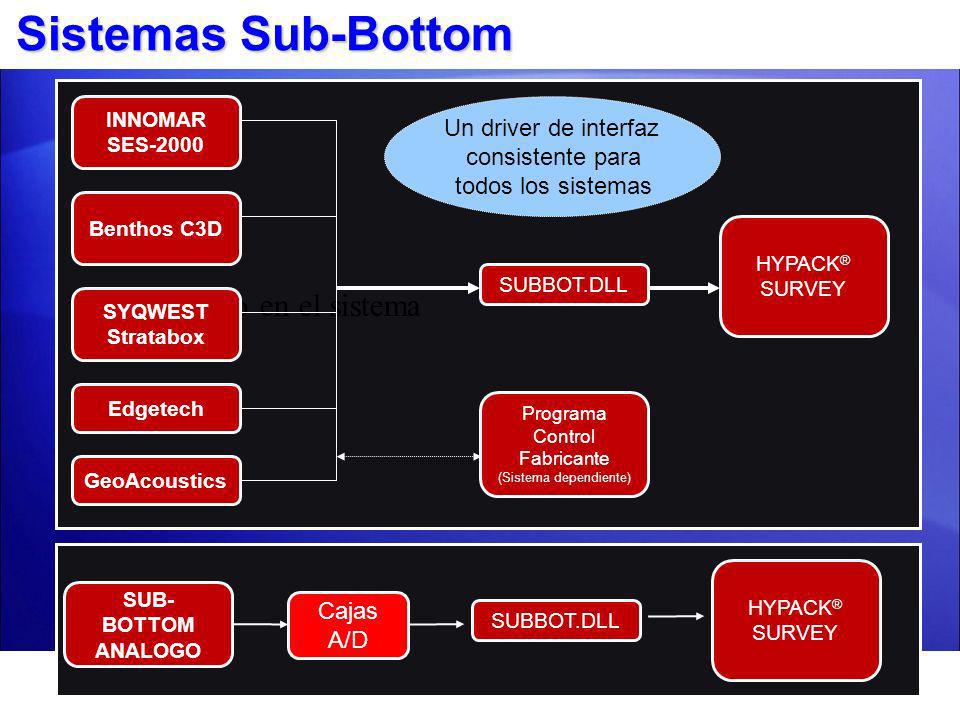

3 Sistemas Sub-Bottom *Dependiendo en el sistema Un driver de interfaz
INNOMAR SES-2000 Un driver de interfaz consistente para todos los sistemas Benthos C3D HYPACK® SURVEY SUBBOT.DLL SYQWEST Stratabox Edgetech Programa Control Fabricante (Sistema dependiente) GeoAcoustics HYPACK® SURVEY SUB-BOTTOM ANALOGO Cajas A/D SUBBOT.DLL 3

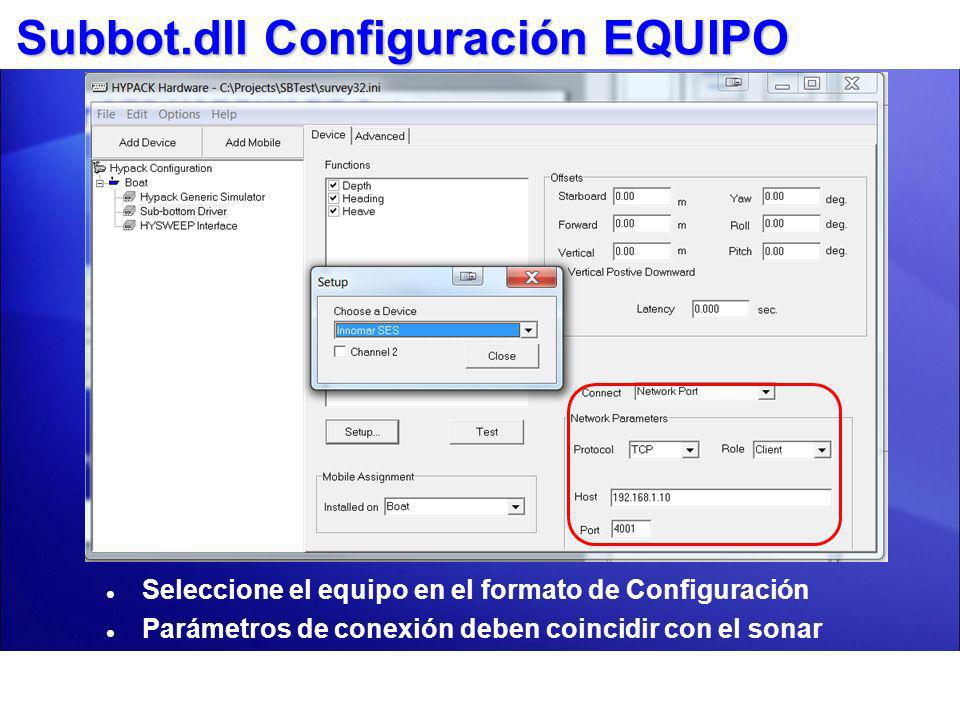

4 Subbot.dll Configuración EQUIPO
Seleccione el equipo en el formato de Configuración Parámetros de conexión deben coincidir con el sonar 4

5 Configuración Análoga - Disparadores (Triggers)
Disparador Externo: El sistema Sub-Bottom est siendo disparado por otros medios y HYPACK solo ‘escucha’ por el retorno. Solo Interno: HYPACK provee un disparador al sistema Sub-Bottom vía la caja NI USB-6211 A-a-D. El usuario puede controlar el Intervalo de Disparo desde la caja de Configuración Análoga. Interno – Múltiple de Sonar Lateral: Para evitar interferencia, el sistema Sub-Bottom pings a un intervalo del sistema de sonar lateral. Un ‘Disparo Múltiple’ de ‘4’, significa que cada 4 veces el sonar lateral emite (ping), el sistema sub-bottom emite una vez. Período de Muestra: Cuanto tiempo el driver del Sub-Bottom escucha por retornos. Retardo Muestra: Cuanto tiempo el driver Sub-Bottom espera después del ping antes de comenzar a escuchar. 5

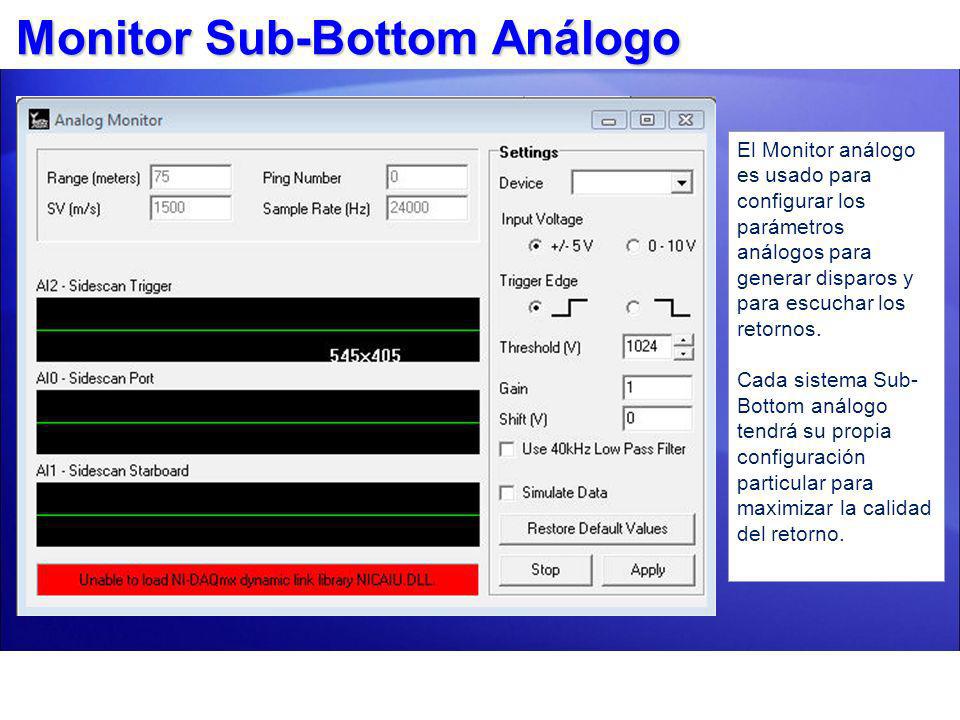

6 Monitor Sub-Bottom Análogo
El Monitor análogo es usado para configurar los parámetros análogos para generar disparos y para escuchar los retornos. Cada sistema Sub-Bottom análogo tendrá su propia configuración particular para maximizar la calidad del retorno. 6

7 Innomar SES en SURVEY 7

8 PROCESAMIENTO SUB BOTTOM
HYPACK 2013 8

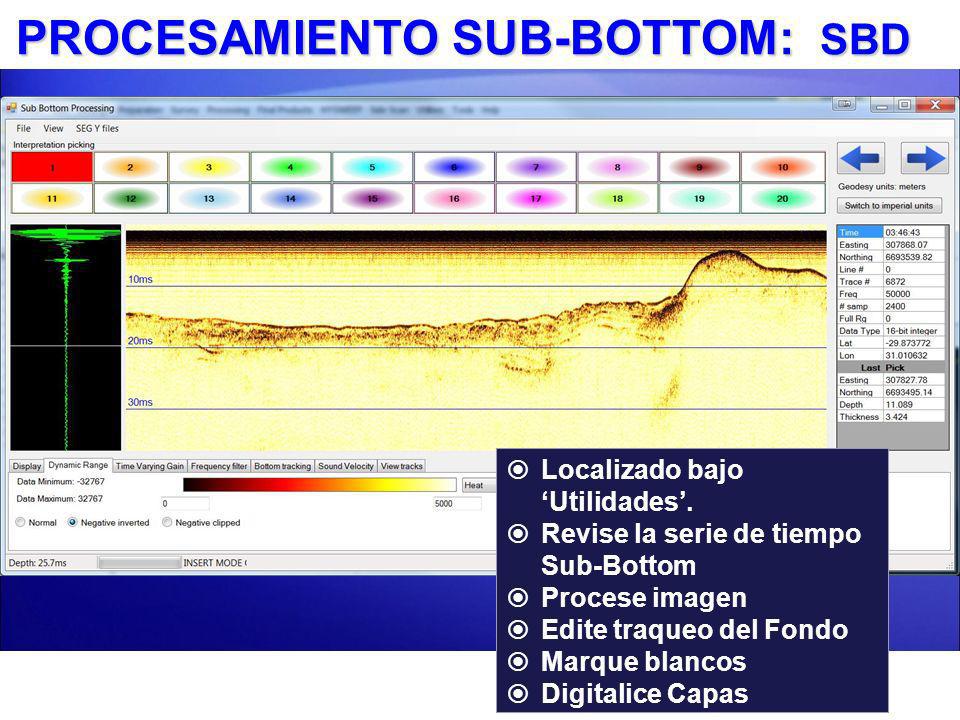

9 PROCESAMIENTO SUB-BOTTOM: SBD
Localizado bajo ‘Utilidades’. Revise la serie de tiempo Sub-Bottom Procese imagen Edite traqueo del Fondo Marque blancos Digitalice Capas 9

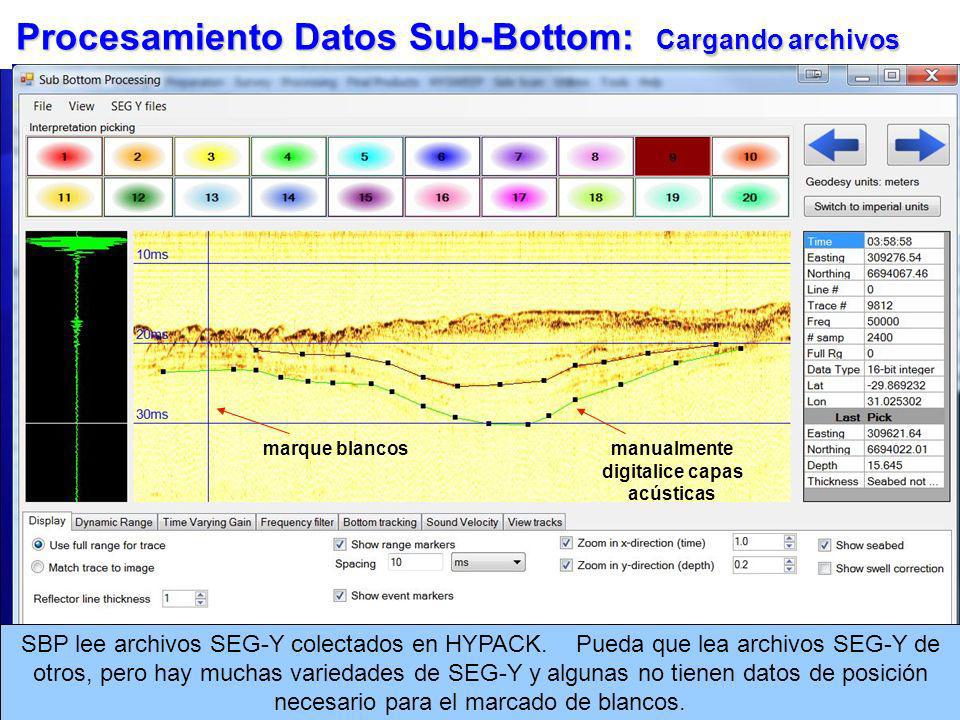

10 manualmente digitalice capas acústicas
Procesamiento Datos Sub-Bottom: Cargando archivos marque blancos manualmente digitalice capas acústicas SBP lee archivos SEG-Y colectados en HYPACK. Pueda que lea archivos SEG-Y de otros, pero hay muchas variedades de SEG-Y y algunas no tienen datos de posición necesario para el marcado de blancos. 10

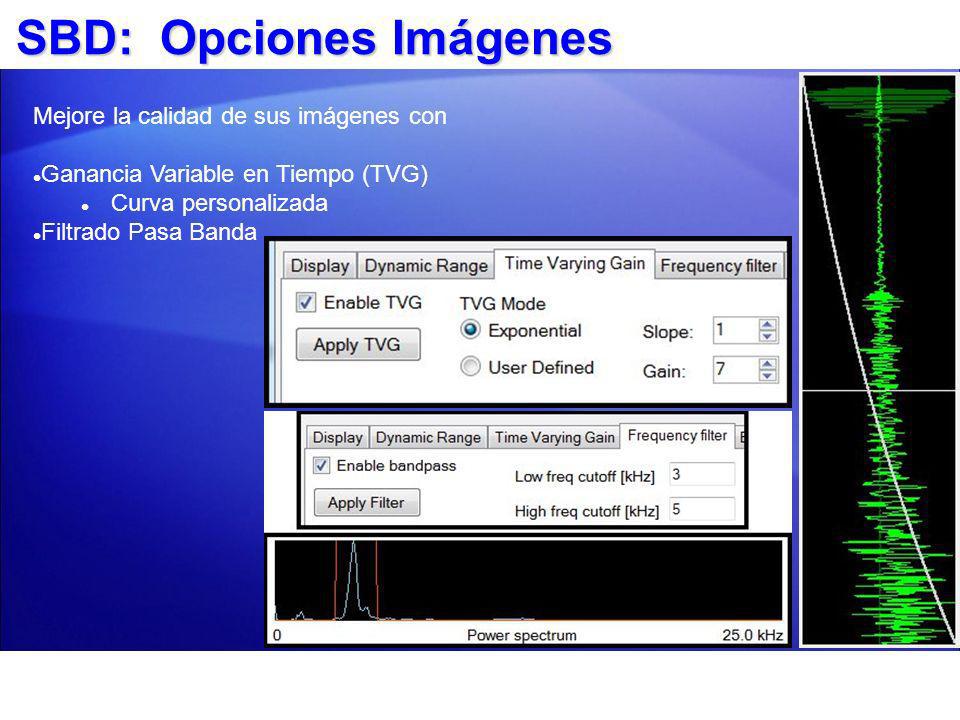

11 SBD: Opciones Imágenes
Mejore la calidad de sus imágenes con Ganancia Variable en Tiempo (TVG) Curva personalizada Filtrado Pasa Banda 11

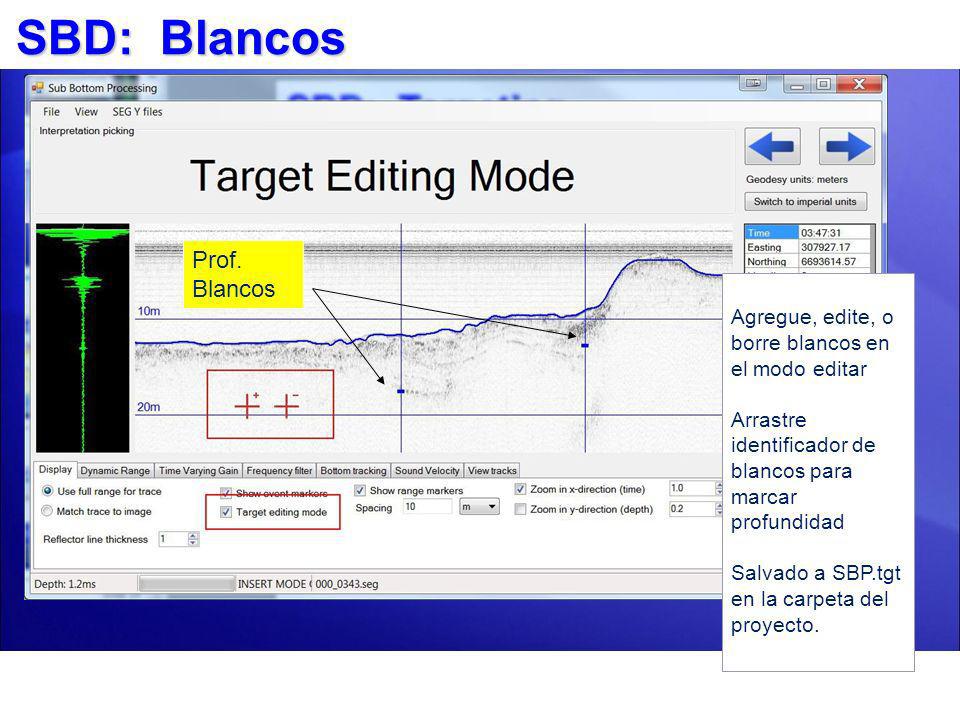

12 SBD: Blancos Prof. Blancos
Agregue, edite, o borre blancos en el modo editar Arrastre identificador de blancos para marcar profundidad Salvado a SBP.tgt en la carpeta del proyecto. 12

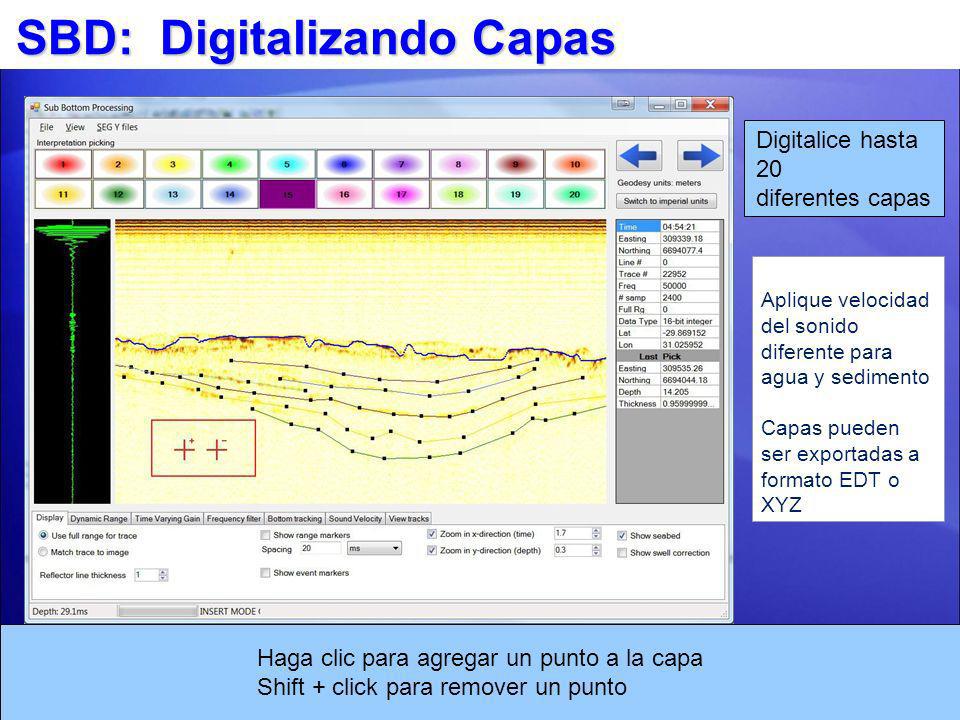

13 SBD: Digitalizando Capas
Digitalice hasta 20 diferentes capas Aplique velocidad del sonido diferente para agua y sedimento Capas pueden ser exportadas a formato EDT o XYZ Haga clic para agregar un punto a la capa Shift + click para remover un punto 13

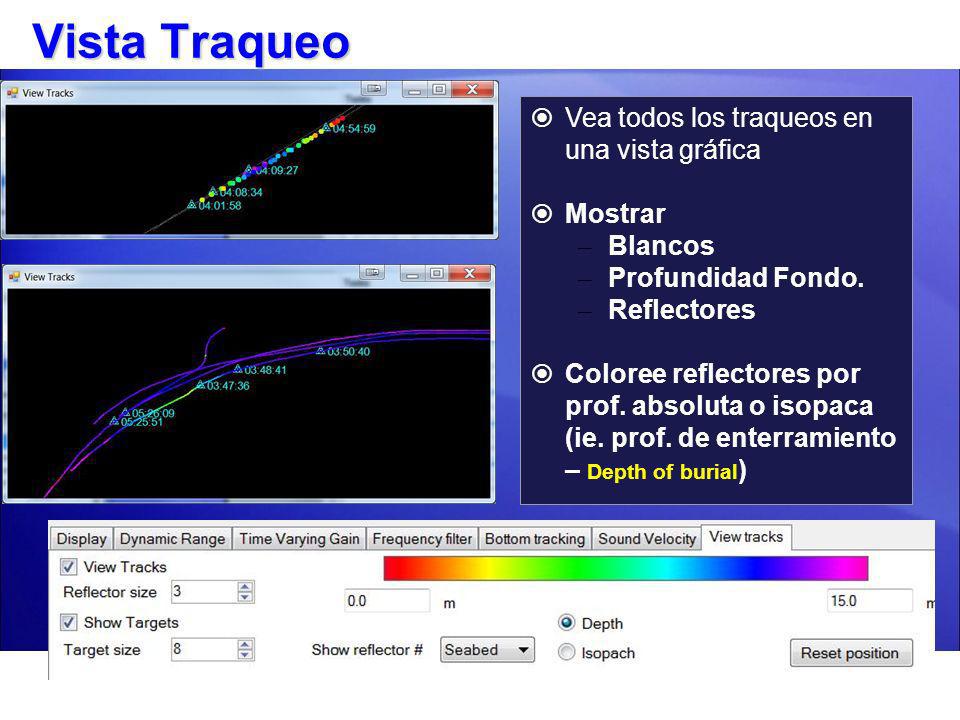

14 Vista Traqueo Vea todos los traqueos en una vista gráfica Mostrar
Blancos Profundidad Fondo. Reflectores Coloree reflectores por prof. absoluta o isopaca (ie. prof. de enterramiento – Depth of burial)

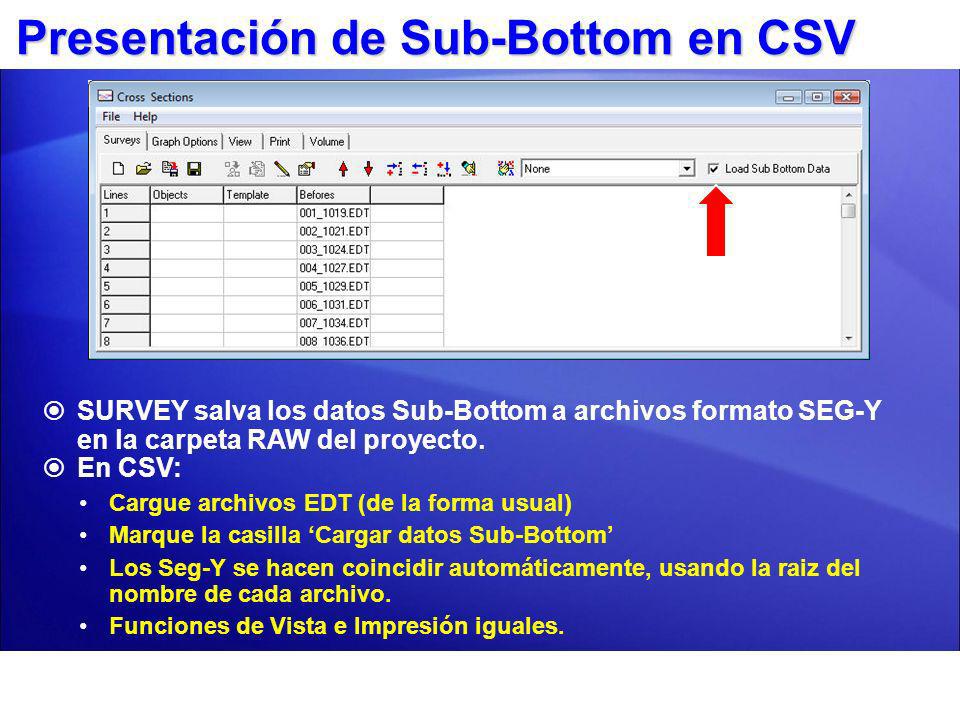

15 Presentación de Sub-Bottom en CSV
SURVEY salva los datos Sub-Bottom a archivos formato SEG-Y en la carpeta RAW del proyecto. En CSV: Cargue archivos EDT (de la forma usual) Marque la casilla ‘Cargar datos Sub-Bottom’ Los Seg-Y se hacen coincidir automáticamente, usando la raiz del nombre de cada archivo. Funciones de Vista e Impresión iguales. 15

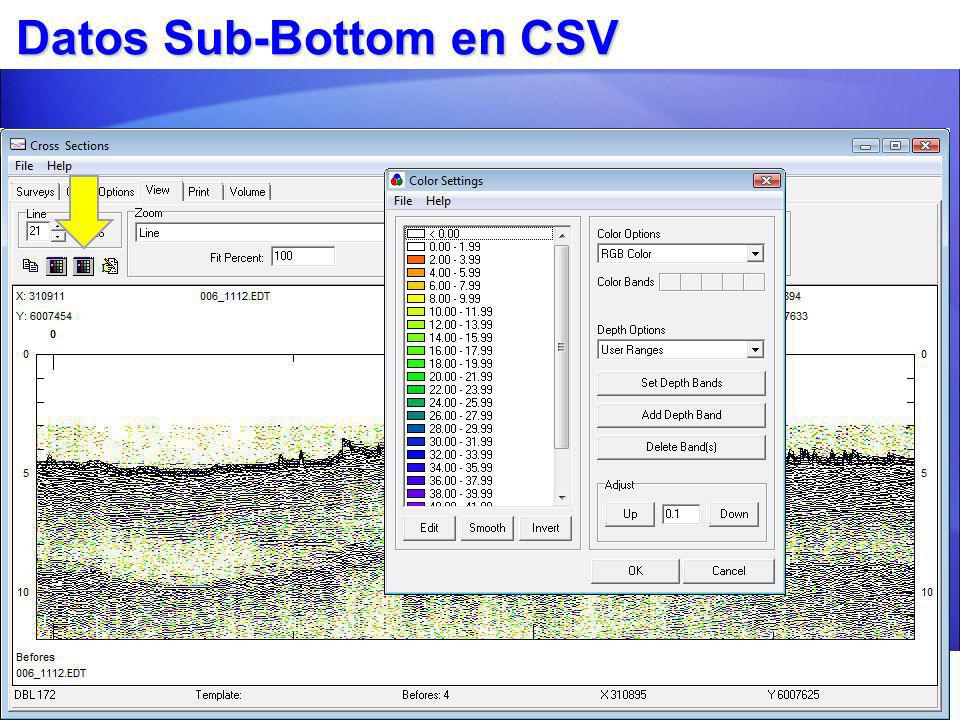

16 Datos Sub-Bottom en CSV
16
