Condensador electrolítico

Presentación del tema: "Condensador electrolítico"— Transcripción de la presentación:

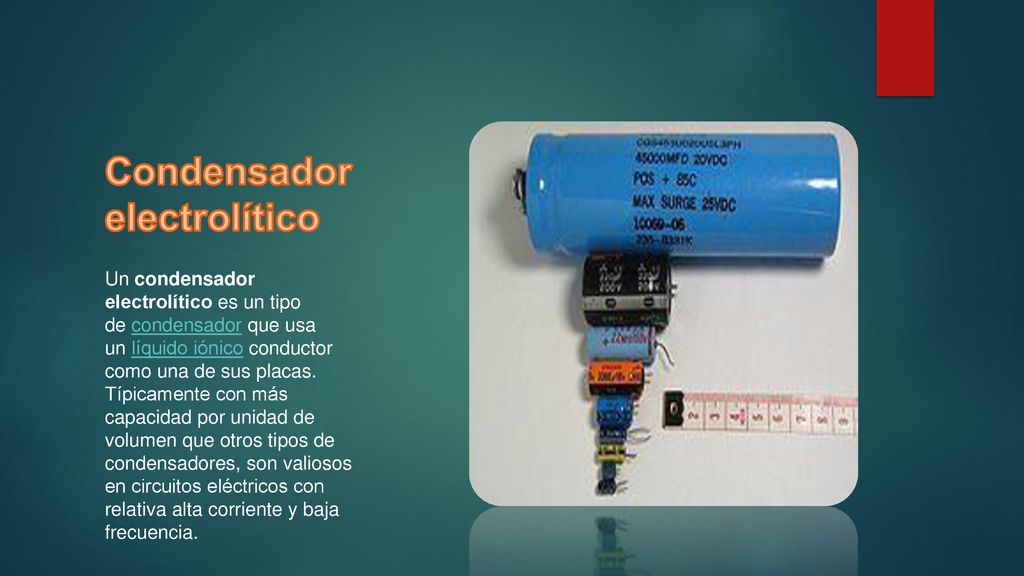

1 Condensador electrolítico
Un condensador electrolítico es un tipo de condensador que usa un líquido iónico conductor como una de sus placas. Típicamente con más capacidad por unidad de volumen que otros tipos de condensadores, son valiosos en circuitos eléctricos con relativa alta corriente y baja frecuencia.

2 Condensador electrolítico
También son muy usados en los circuitos que deben conducir corriente continua pero no corriente alterna. Los condensadores electrolíticos pueden tener mucha capacitancia, permitiendo la construcción de filtros de muy baja frecuencia.

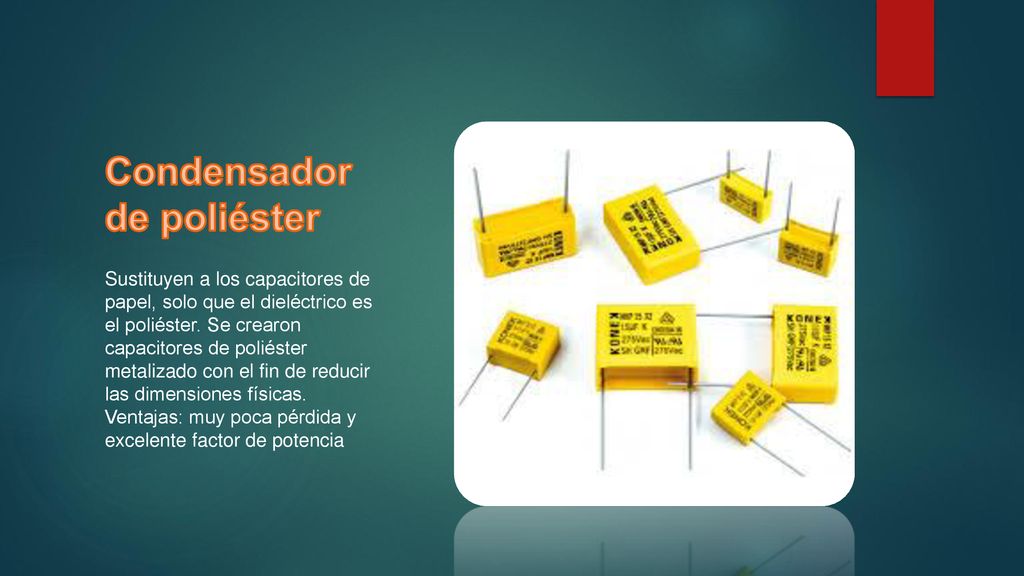

3 Condensador de poliéster
Sustituyen a los capacitores de papel, solo que el dieléctrico es el poliéster. Se crearon capacitores de poliéster metalizado con el fin de reducir las dimensiones físicas. Ventajas: muy poca pérdida y excelente factor de potencia

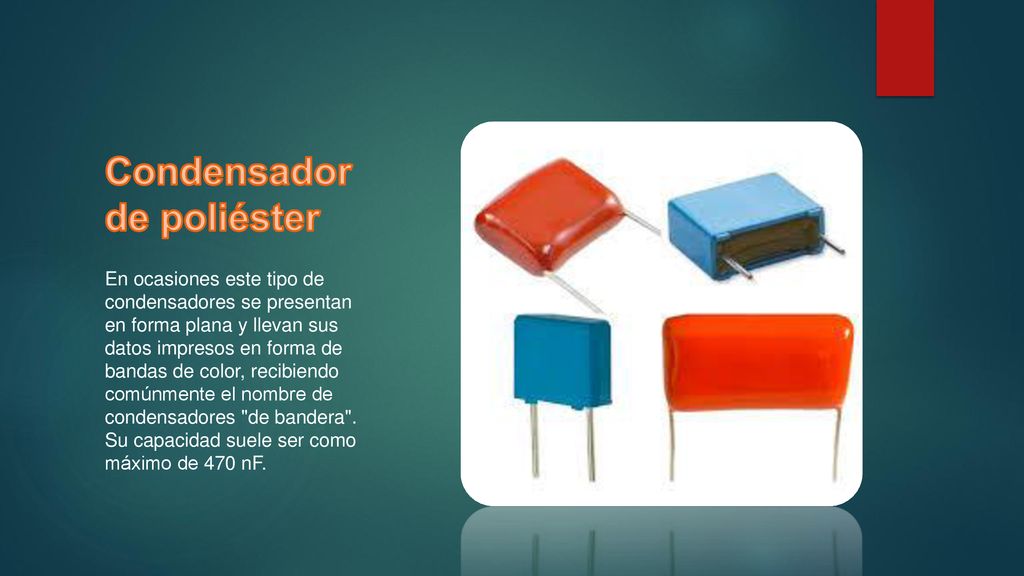

4 Condensador de poliéster
En ocasiones este tipo de condensadores se presentan en forma plana y llevan sus datos impresos en forma de bandas de color, recibiendo comúnmente el nombre de condensadores "de bandera". Su capacidad suele ser como máximo de 470 nF.

5 Condensadores variables
Muy utilizado para la sintonía de aparatos de radio. La idea de estos es variar con la ayuda de un eje (que mueve las placas del capacitor) el área efectiva de las placas que están frente a frente y de esta manera se varía la capacitancia.

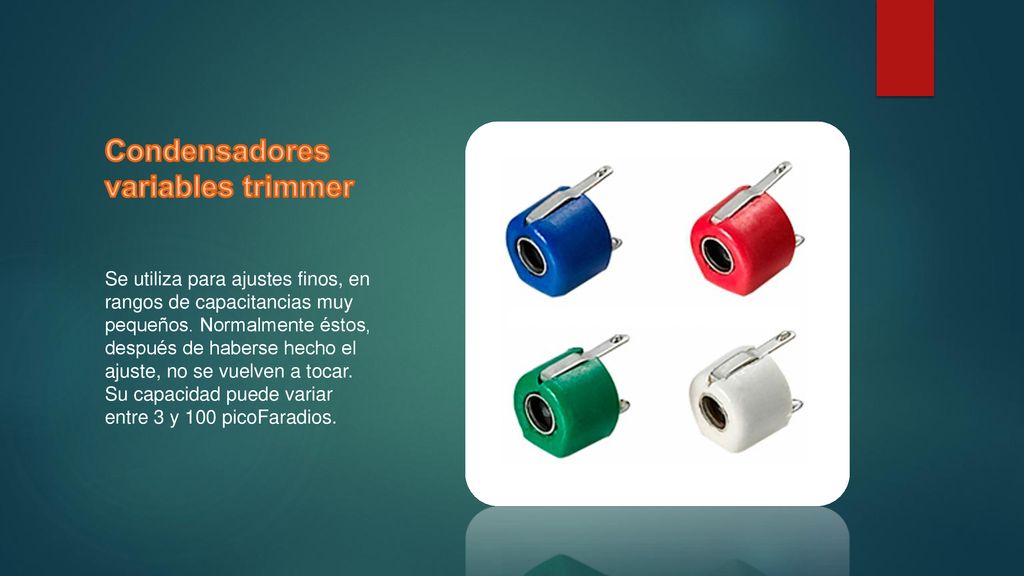

6 Condensadores variables trimmer
Se utiliza para ajustes finos, en rangos de capacitancias muy pequeños. Normalmente éstos, después de haberse hecho el ajuste, no se vuelven a tocar. Su capacidad puede variar entre 3 y 100 picoFaradios.

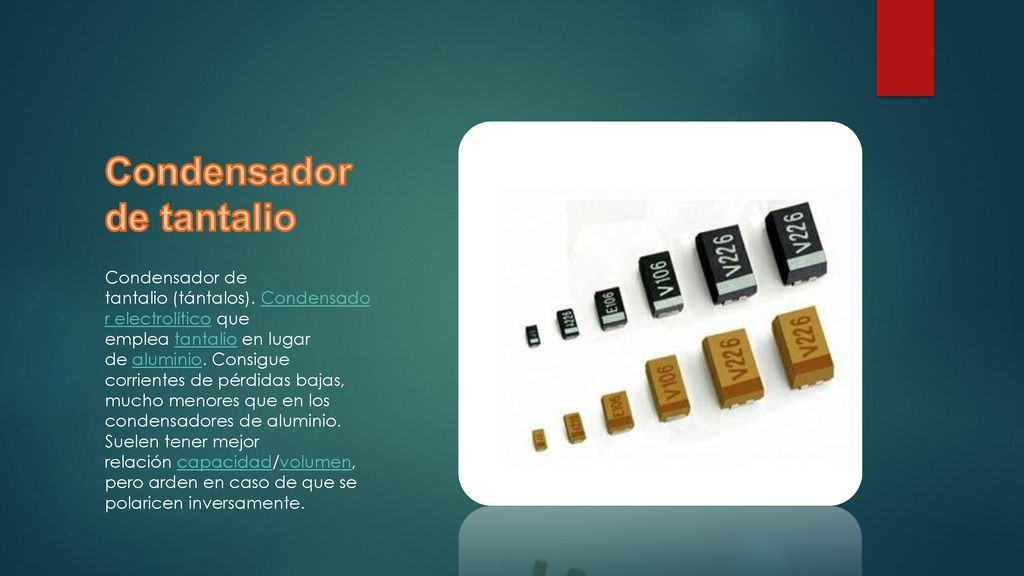

7 Condensador de tantalio
Condensador de tantalio (tántalos). Condensado r electrolítico que emplea tantalio en lugar de aluminio. Consigue corrientes de pérdidas bajas, mucho menores que en los condensadores de aluminio. Suelen tener mejor relación capacidad/volumen, pero arden en caso de que se polaricen inversamente.

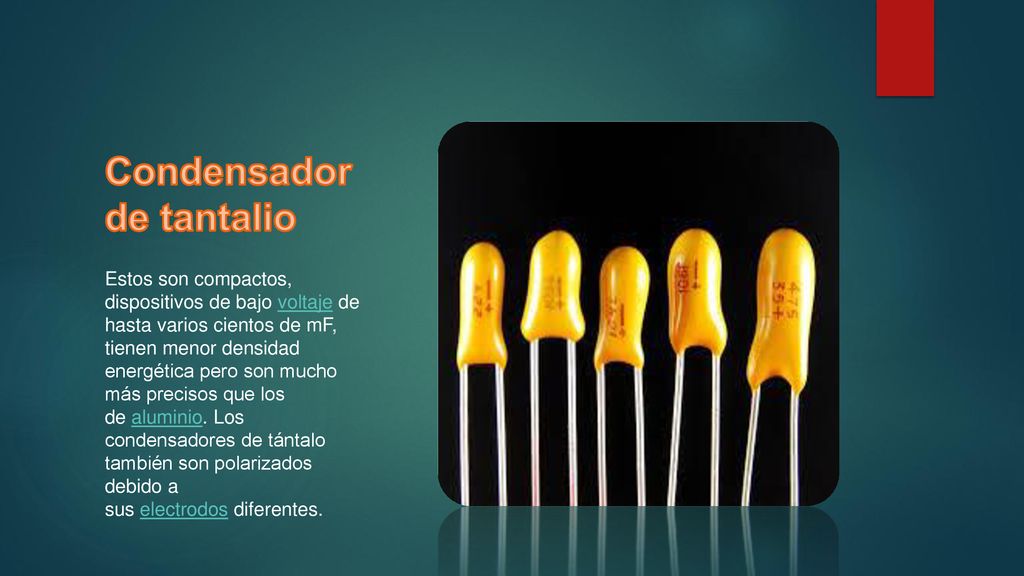

8 Condensador de tantalio
Estos son compactos, dispositivos de bajo voltaje de hasta varios cientos de mF, tienen menor densidad energética pero son mucho más precisos que los de aluminio. Los condensadores de tántalo también son polarizados debido a sus electrodos diferentes.

9 Condensador cerámicos
Son capacitores en donde las inductancias parásitas y las pérdidas son casi nulas. La constante dieléctrica de estos elementos es muy alta (de 1000 a 10,000 veces la del aire)

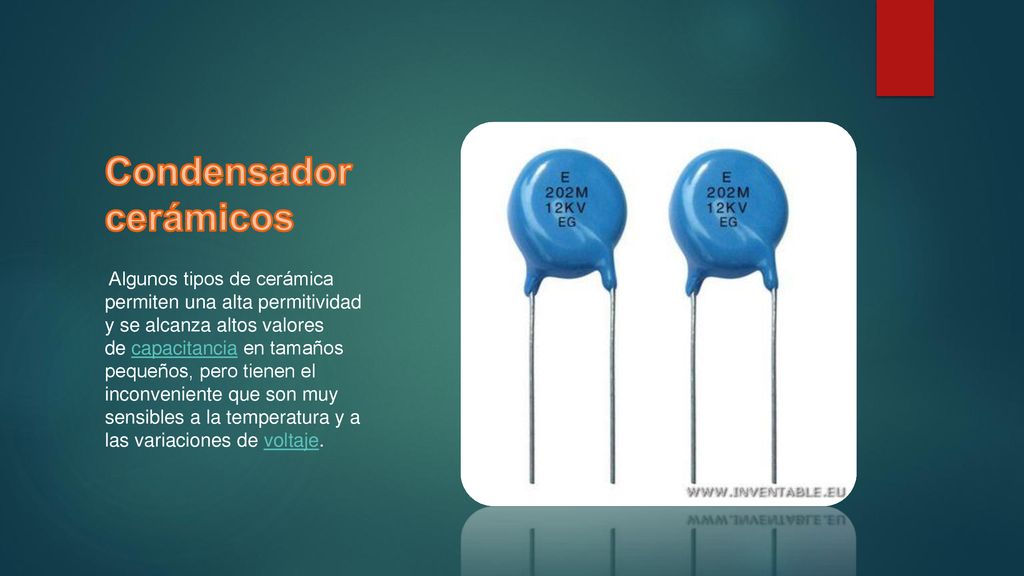

10 Condensador cerámicos
 Algunos tipos de cerámica permiten una alta permitividad y se alcanza altos valores de capacitancia en tamaños pequeños, pero tienen el inconveniente que son muy sensibles a la temperatura y a las variaciones de voltaje.
