2 Orientación Acción de orientar o colocar una cosa con respecto a un punto fijo. Se trata de localizarse con exactitud en el entorno, y saber determinar la dirección de un punto con respecto a nuestra posición. Es una técnica y en algunas personas un instinto Orientarse quiere decir buscar el oriente. En su origen latino, orientarse significa "naciente", esto se debe a que cada día, al amanecer, el sol parece levantarse por el punto del horizonte.

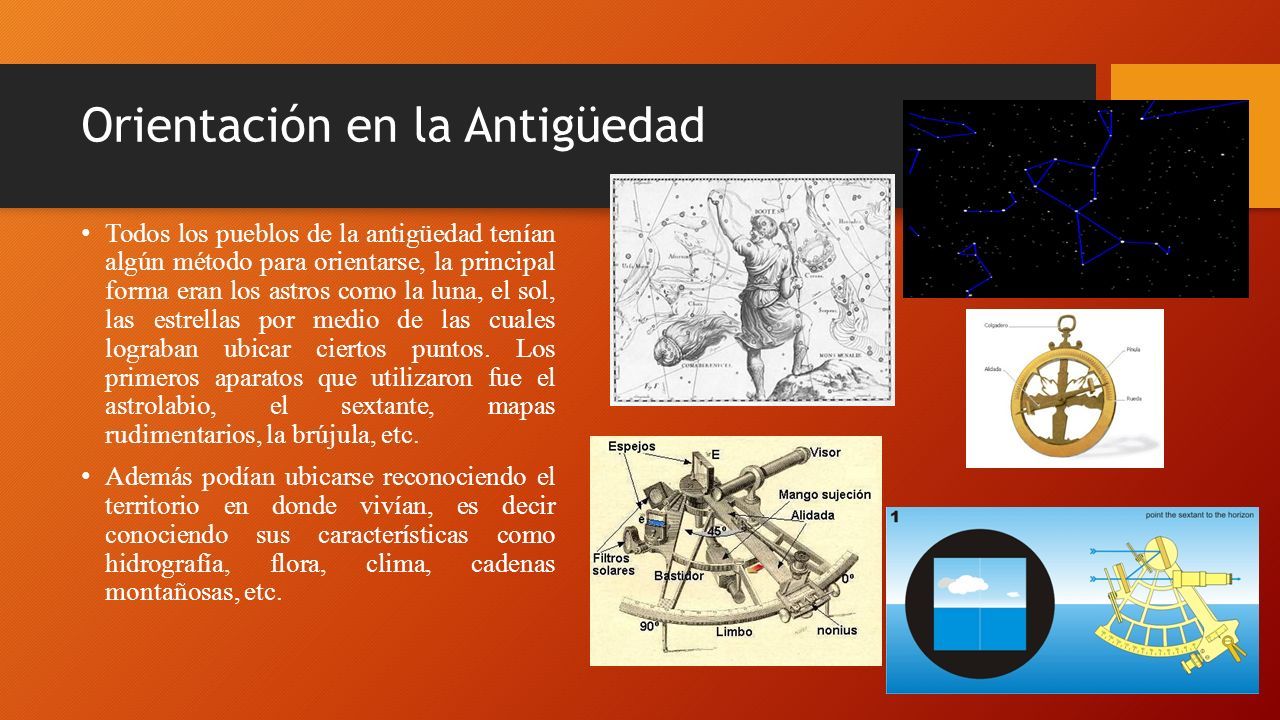

3 Orientación en la Antigüedad Todos los pueblos de la antigüedad tenían algún método para orientarse, la principal forma eran los astros como la luna, el sol, las estrellas por medio de las cuales lograban ubicar ciertos puntos. Los primeros aparatos que utilizaron fue el astrolabio, el sextante, mapas rudimentarios, la brújula, etc. Además podían ubicarse reconociendo el territorio en donde vivían, es decir conociendo sus características como hidrografía, flora, clima, cadenas montañosas, etc.

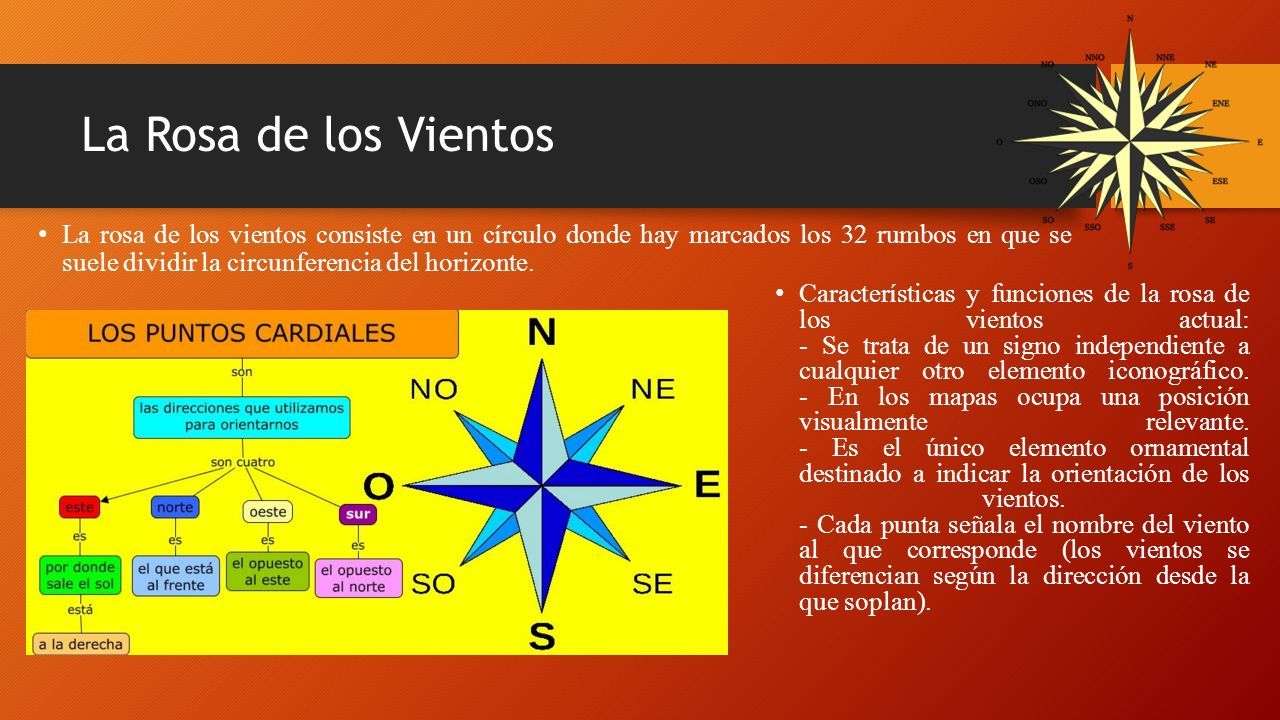

4 La Rosa de los Vientos La rosa de los vientos consiste en un círculo donde hay marcados los 32 rumbos en que se suele dividir la circunferencia del horizonte. Características y funciones de la rosa de los vientos actual: - Se trata de un signo independiente a cualquier otro elemento iconográfico. - En los mapas ocupa una posición visualmente relevante. - Es el único elemento ornamental destinado a indicar la orientación de los vientos. - Cada punta señala el nombre del viento al que corresponde (los vientos se diferencian según la dirección desde la que soplan).

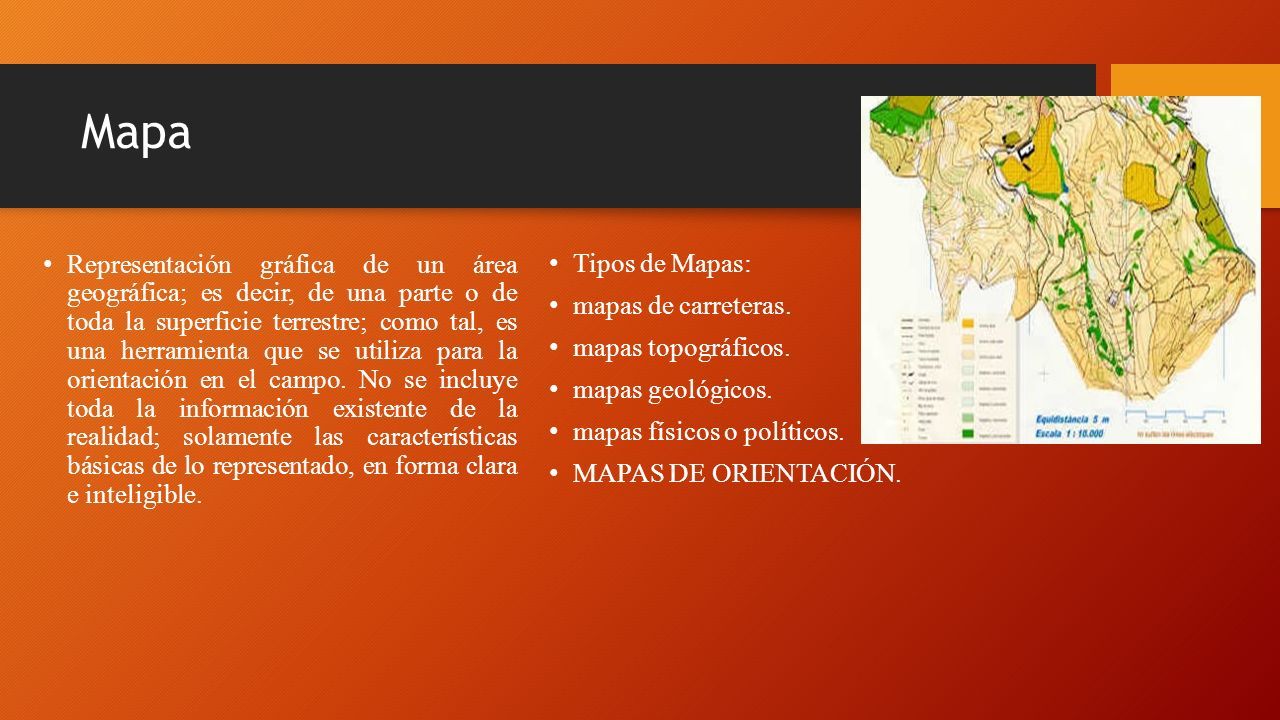

5 Mapa Representación gráfica de un área geográfica; es decir, de una parte o de toda la superficie terrestre; como tal, es una herramienta que se utiliza para la orientación en el campo. No se incluye toda la información existente de la realidad; solamente las características básicas de lo representado, en forma clara e inteligible. Tipos de Mapas: mapas de carreteras. mapas topográficos. mapas geológicos. mapas físicos o políticos. MAPAS DE ORIENTACIÓN.

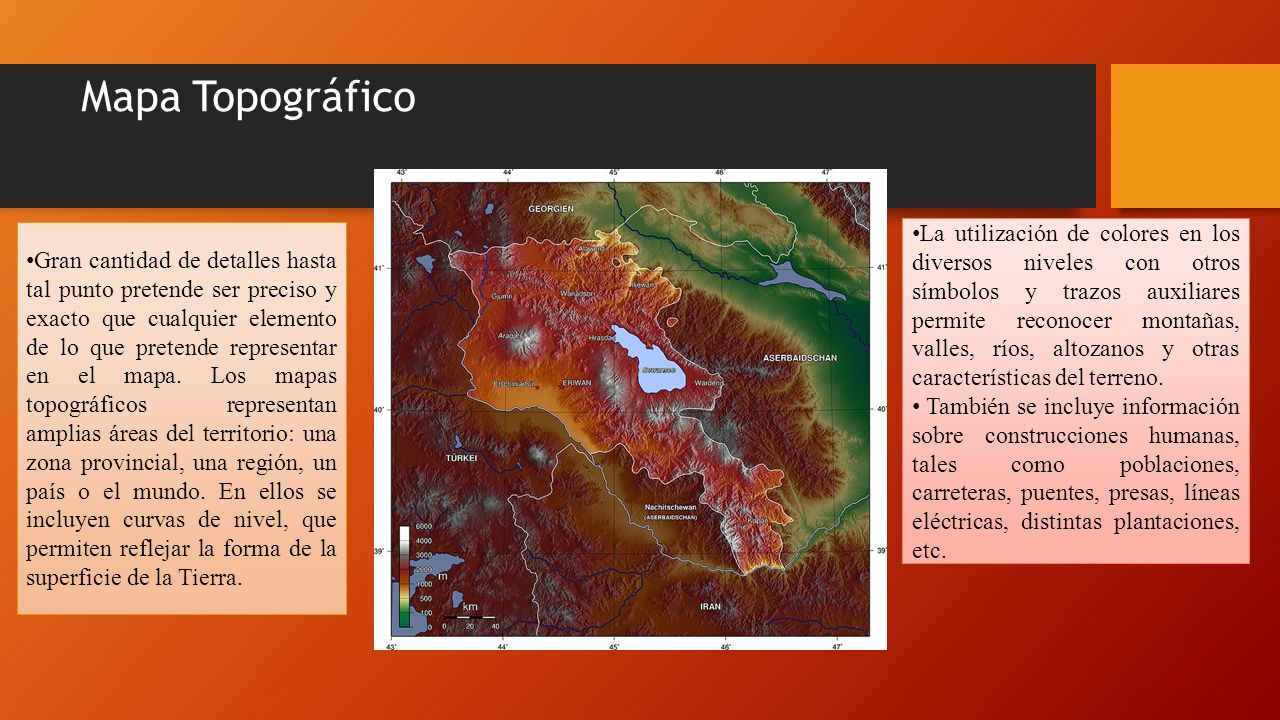

6 Mapa Topográfico Gran cantidad de detalles hasta tal punto pretende ser preciso y exacto que cualquier elemento de lo que pretende representar en el mapa. Los mapas topográficos representan amplias áreas del territorio: una zona provincial, una región, un país o el mundo. En ellos se incluyen curvas de nivel, que permiten reflejar la forma de la superficie de la Tierra. La utilización de colores en los diversos niveles con otros símbolos y trazos auxiliares permite reconocer montañas, valles, ríos, altozanos y otras características del terreno. También se incluye información sobre construcciones humanas, tales como poblaciones, carreteras, puentes, presas, líneas eléctricas, distintas plantaciones, etc.

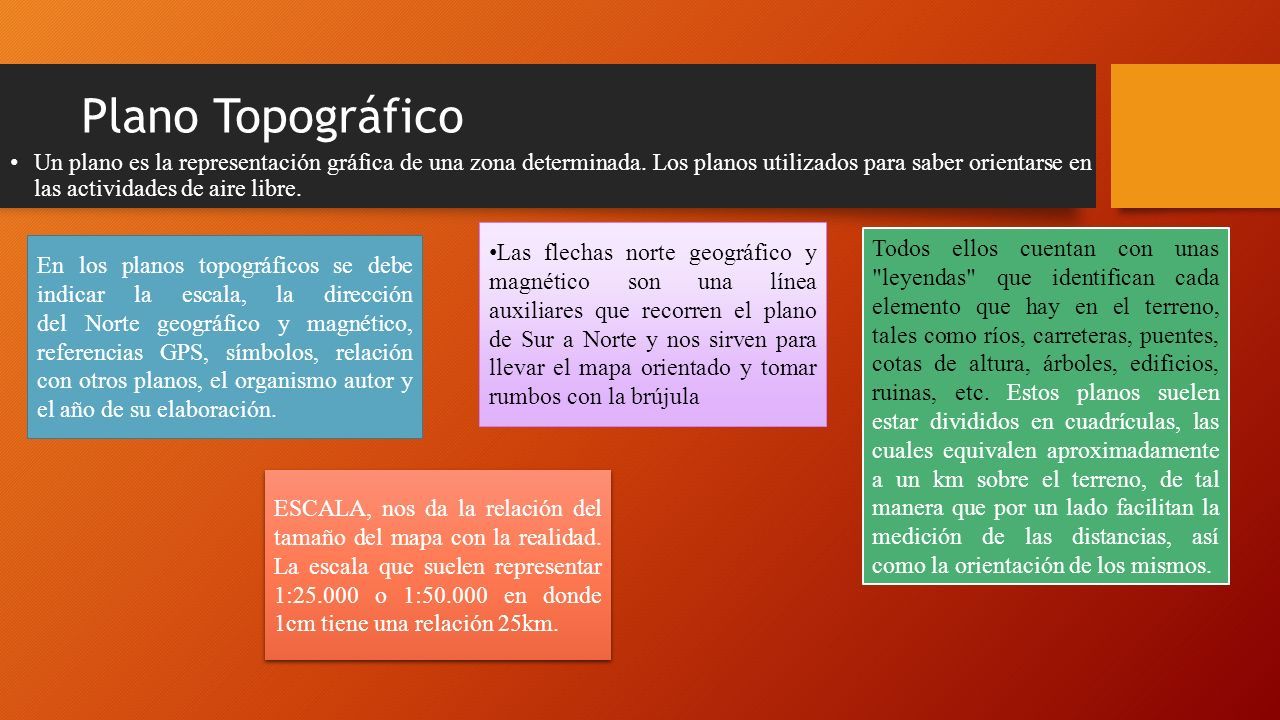

7 Plano Topográfico Un plano es la representación gráfica de una zona determinada. Los planos utilizados para saber orientarse en las actividades de aire libre. En los planos topográficos se debe indicar la escala, la dirección del Norte geográfico y magnético, referencias GPS, símbolos, relación con otros planos, el organismo autor y el año de su elaboración. ESCALA, nos da la relación del tamaño del mapa con la realidad. La escala que suelen representar 1:25.000 o 1:50.000 en donde 1cm tiene una relación 25km. Las flechas norte geográfico y magnético son una línea auxiliares que recorren el plano de Sur a Norte y nos sirven para llevar el mapa orientado y tomar rumbos con la brújula Todos ellos cuentan con unas "leyendas" que identifican cada elemento que hay en el terreno, tales como ríos, carreteras, puentes, cotas de altura, árboles, edificios, ruinas, etc. Estos planos suelen estar divididos en cuadrículas, las cuales equivalen aproximadamente a un km sobre el terreno, de tal manera que por un lado facilitan la medición de las distancias, así como la orientación de los mismos.

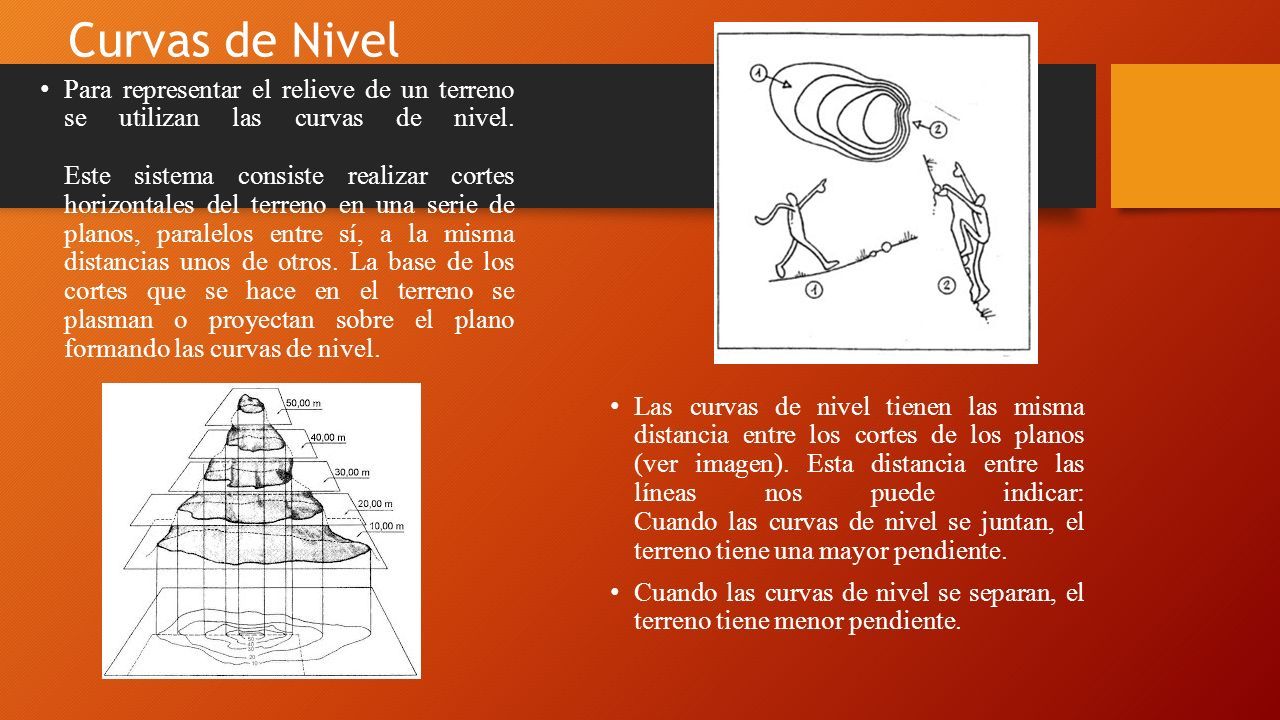

8 Curvas de Nivel Para representar el relieve de un terreno se utilizan las curvas de nivel. Este sistema consiste realizar cortes horizontales del terreno en una serie de planos, paralelos entre sí, a la misma distancias unos de otros. La base de los cortes que se hace en el terreno se plasman o proyectan sobre el plano formando las curvas de nivel. Las curvas de nivel tienen las misma distancia entre los cortes de los planos (ver imagen). Esta distancia entre las líneas nos puede indicar: Cuando las curvas de nivel se juntan, el terreno tiene una mayor pendiente. Cuando las curvas de nivel se separan, el terreno tiene menor pendiente.

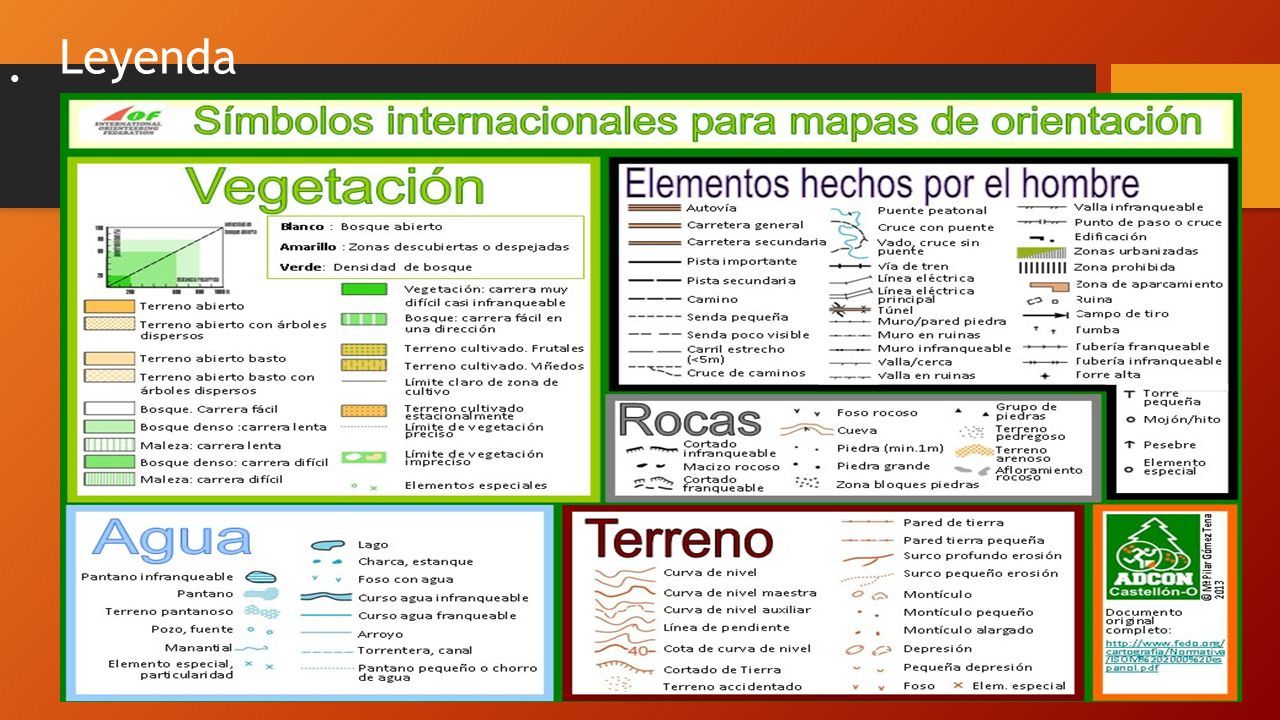

9 Leyenda

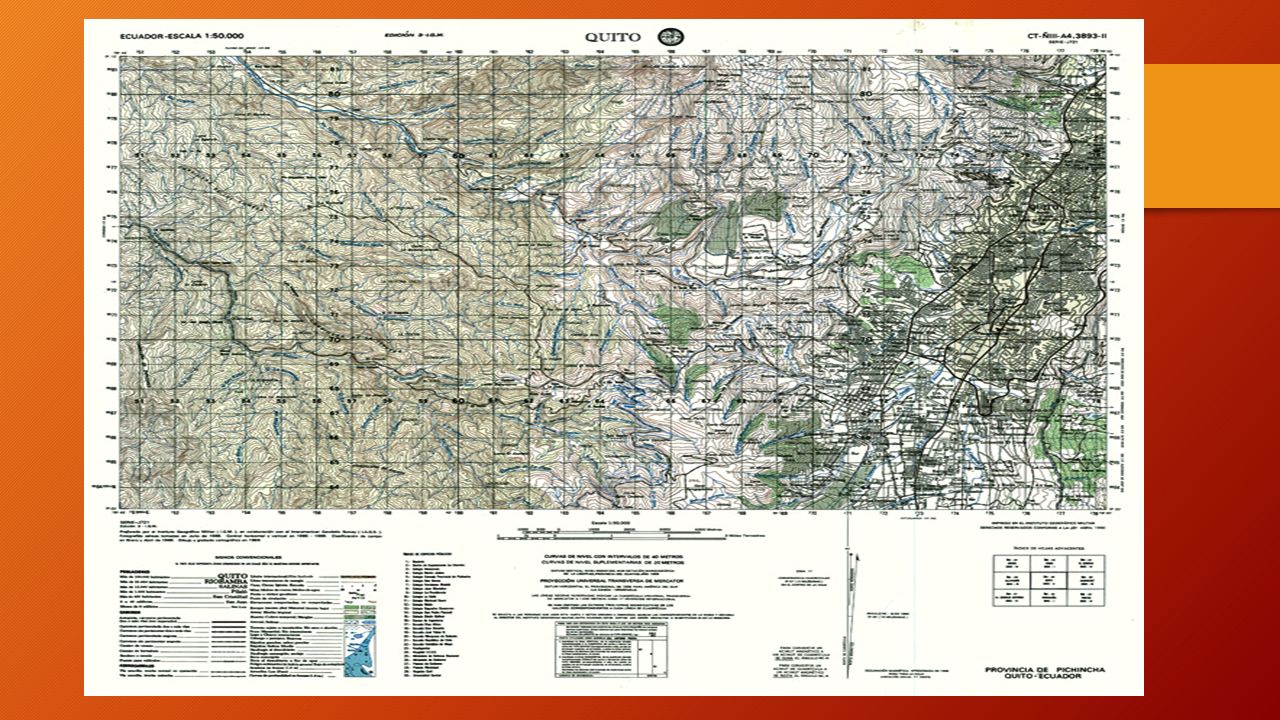

10

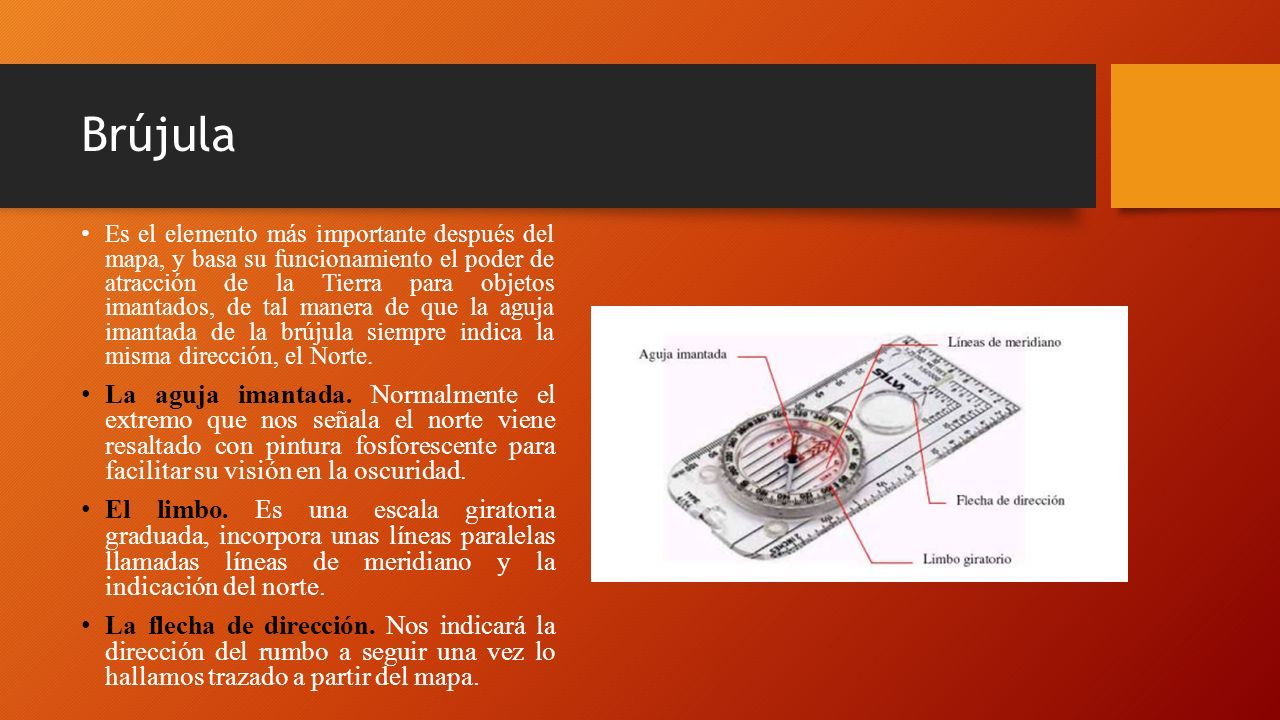

11 Brújula Es el elemento más importante después del mapa, y basa su funcionamiento el poder de atracción de la Tierra para objetos imantados, de tal manera de que la aguja imantada de la brújula siempre indica la misma dirección, el Norte. La aguja imantada. Normalmente el extremo que nos señala el norte viene resaltado con pintura fosforescente para facilitar su visión en la oscuridad. El limbo. Es una escala giratoria graduada, incorpora unas líneas paralelas llamadas líneas de meridiano y la indicación del norte. La flecha de dirección. Nos indicará la dirección del rumbo a seguir una vez lo hallamos trazado a partir del mapa.

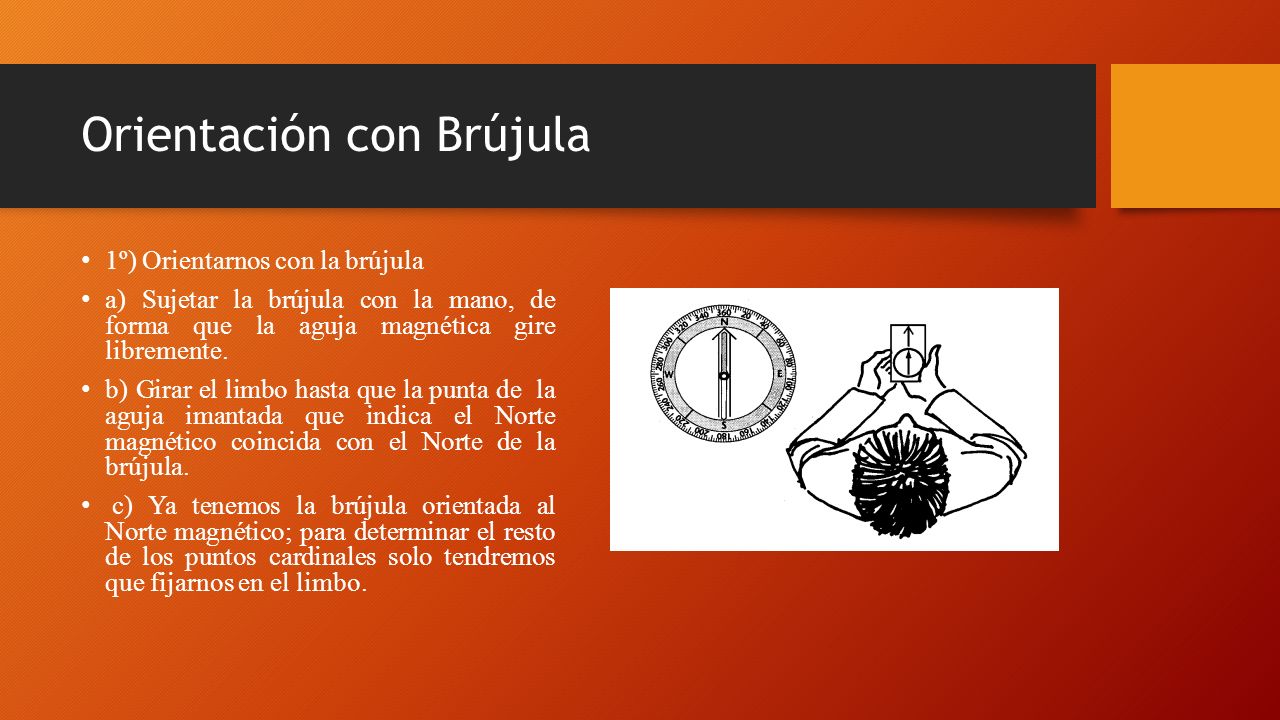

12 Orientación con Brújula 1º) Orientarnos con la brújula a) Sujetar la brújula con la mano, de forma que la aguja magnética gire libremente. b) Girar el limbo hasta que la punta de la aguja imantada que indica el Norte magnético coincida con el Norte de la brújula. c) Ya tenemos la brújula orientada al Norte magnético; para determinar el resto de los puntos cardinales solo tendremos que fijarnos en el limbo.

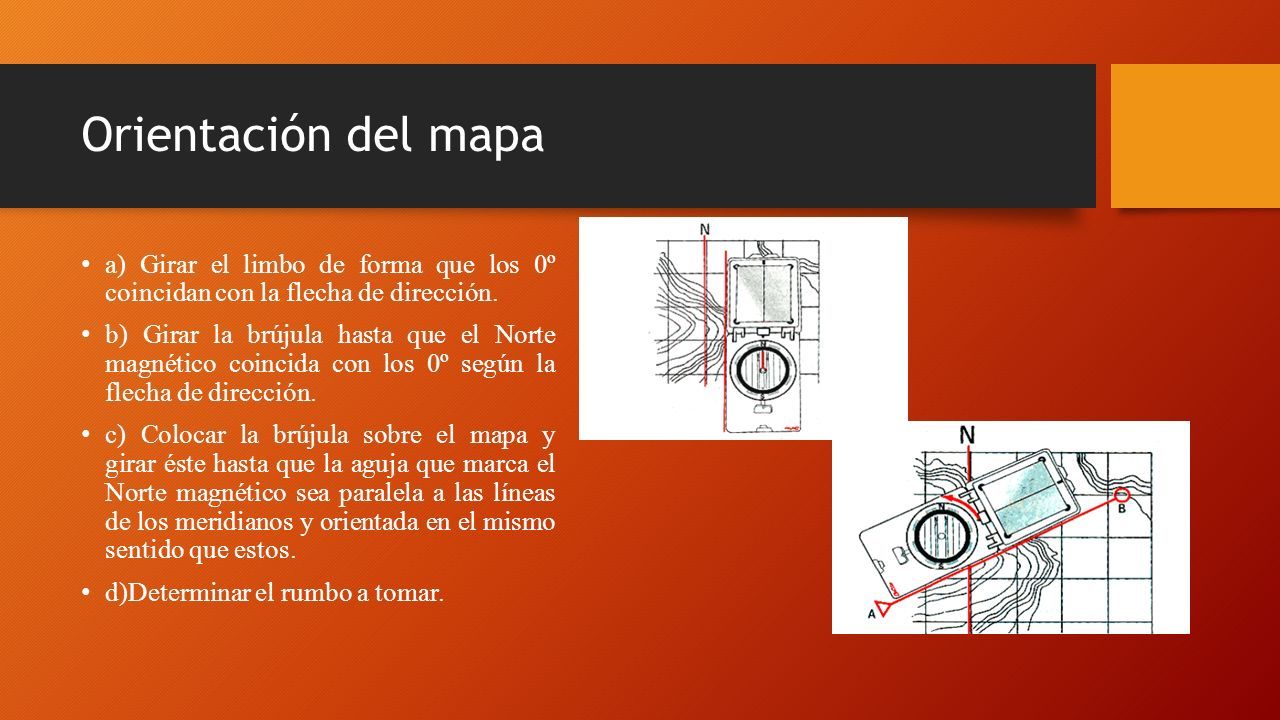

13 Orientación del mapa a) Girar el limbo de forma que los 0º coincidan con la flecha de dirección. b) Girar la brújula hasta que el Norte magnético coincida con los 0º según la flecha de dirección. c) Colocar la brújula sobre el mapa y girar éste hasta que la aguja que marca el Norte magnético sea paralela a las líneas de los meridianos y orientada en el mismo sentido que estos. d)Determinar el rumbo a tomar.

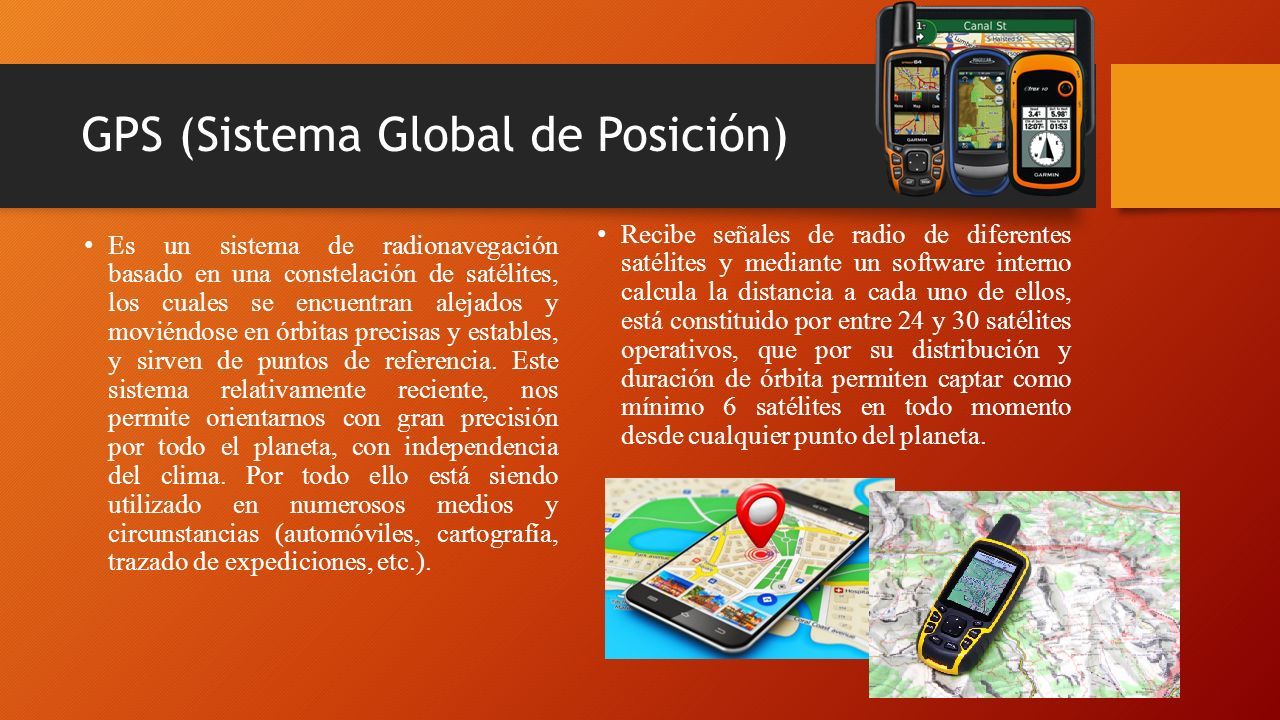

14 GPS (Sistema Global de Posición) Es un sistema de radionavegación basado en una constelación de satélites, los cuales se encuentran alejados y moviéndose en órbitas precisas y estables, y sirven de puntos de referencia. Este sistema relativamente reciente, nos permite orientarnos con gran precisión por todo el planeta, con independencia del clima. Por todo ello está siendo utilizado en numerosos medios y circunstancias (automóviles, cartografía, trazado de expediciones, etc.). Recibe señales de radio de diferentes satélites y mediante un software interno calcula la distancia a cada uno de ellos, está constituido por entre 24 y 30 satélites operativos, que por su distribución y duración de órbita permiten captar como mínimo 6 satélites en todo momento desde cualquier punto del planeta.

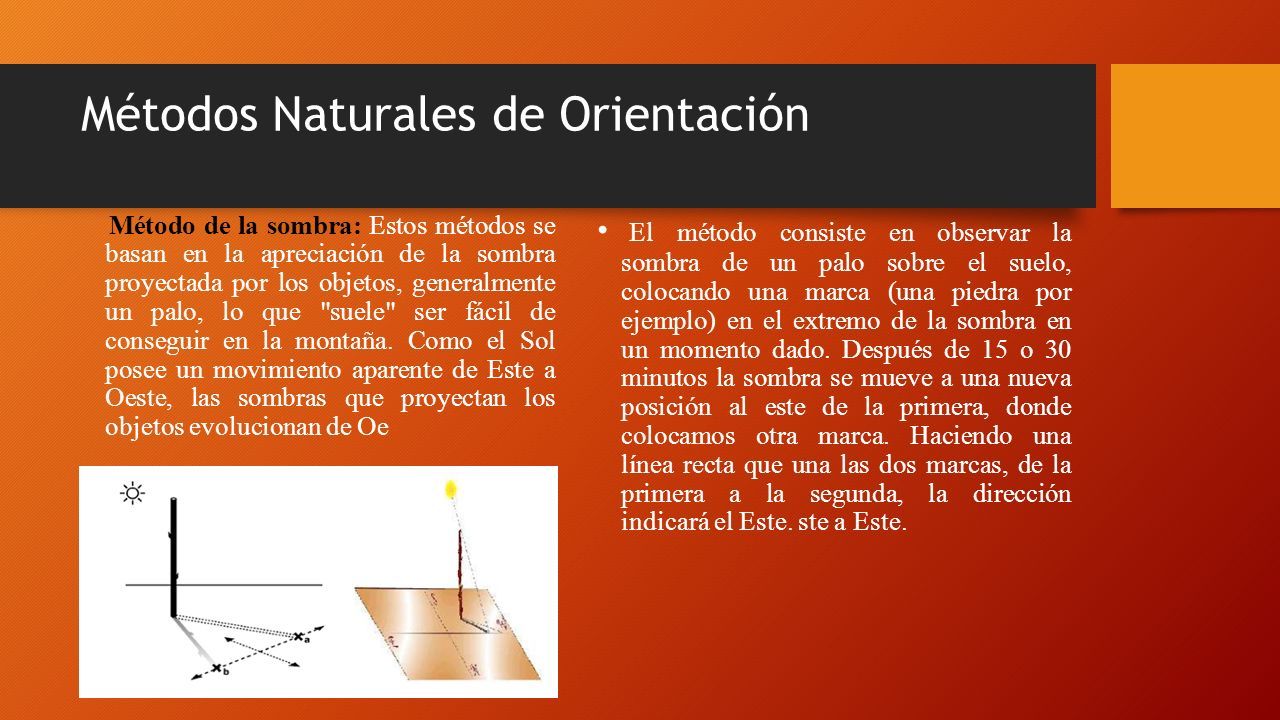

15 Métodos Naturales de Orientación Método de la sombra: Estos métodos se basan en la apreciación de la sombra proyectada por los objetos, generalmente un palo, lo que "suele" ser fácil de conseguir en la montaña. Como el Sol posee un movimiento aparente de Este a Oeste, las sombras que proyectan los objetos evolucionan de Oe El método consiste en observar la sombra de un palo sobre el suelo, colocando una marca (una piedra por ejemplo) en el extremo de la sombra en un momento dado. Después de 15 o 30 minutos la sombra se mueve a una nueva posición al este de la primera, donde colocamos otra marca. Haciendo una línea recta que una las dos marcas, de la primera a la segunda, la dirección indicará el Este. ste a Este.

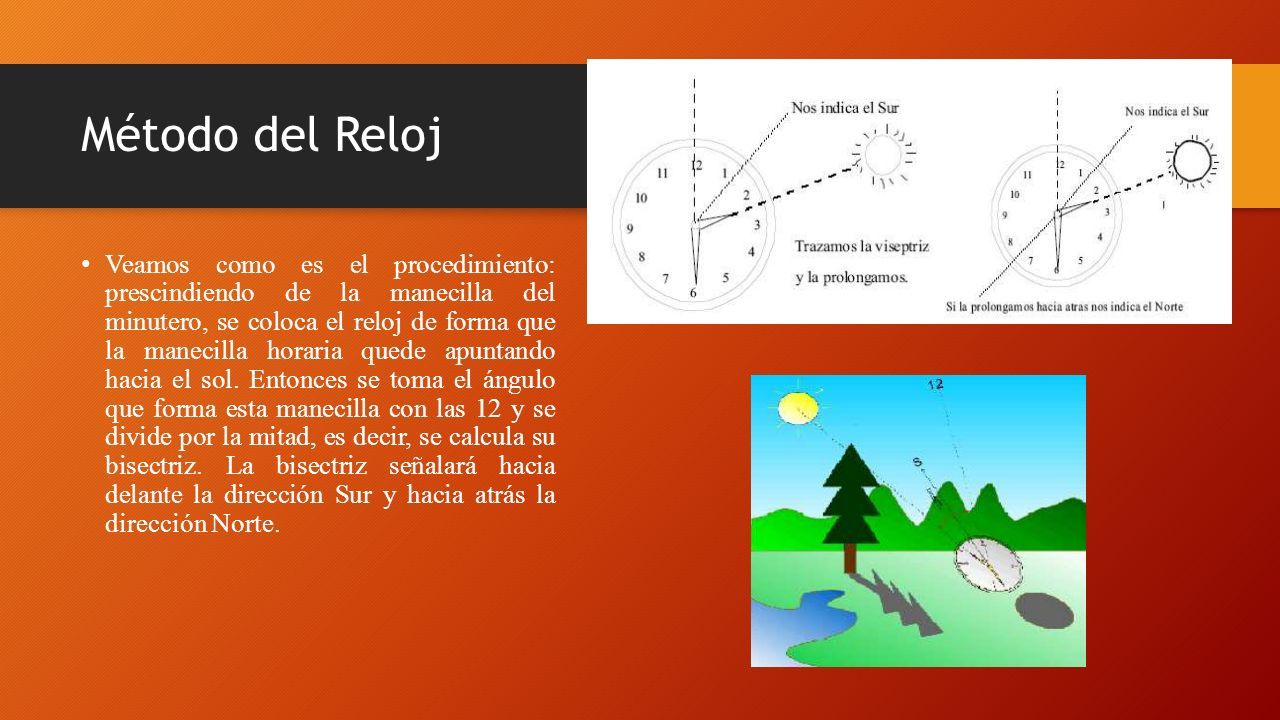

16 Método del Reloj Veamos como es el procedimiento: prescindiendo de la manecilla del minutero, se coloca el reloj de forma que la manecilla horaria quede apuntando hacia el sol. Entonces se toma el ángulo que forma esta manecilla con las 12 y se divide por la mitad, es decir, se calcula su bisectriz. La bisectriz señalará hacia delante la dirección Sur y hacia atrás la dirección Norte.

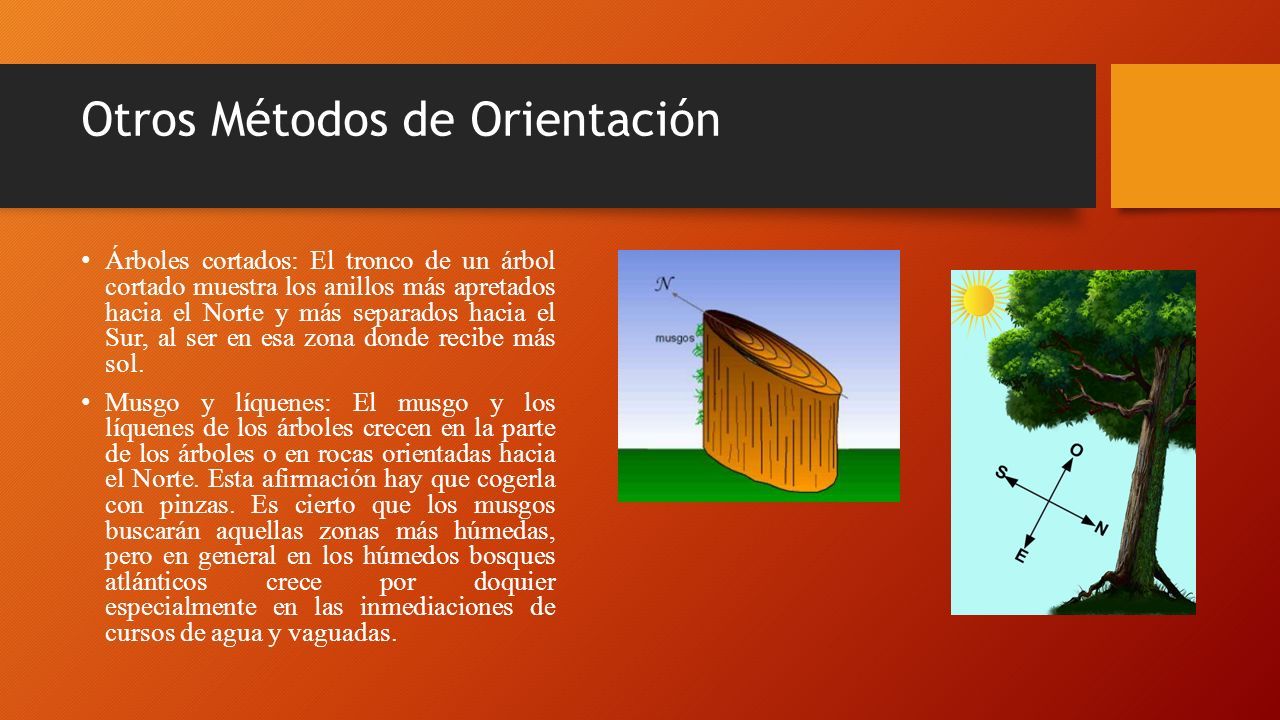

17 Otros Métodos de Orientación Árboles cortados: El tronco de un árbol cortado muestra los anillos más apretados hacia el Norte y más separados hacia el Sur, al ser en esa zona donde recibe más sol. Musgo y líquenes: El musgo y los líquenes de los árboles crecen en la parte de los árboles o en rocas orientadas hacia el Norte. Esta afirmación hay que cogerla con pinzas. Es cierto que los musgos buscarán aquellas zonas más húmedas, pero en general en los húmedos bosques atlánticos crece por doquier especialmente en las inmediaciones de cursos de agua y vaguadas.

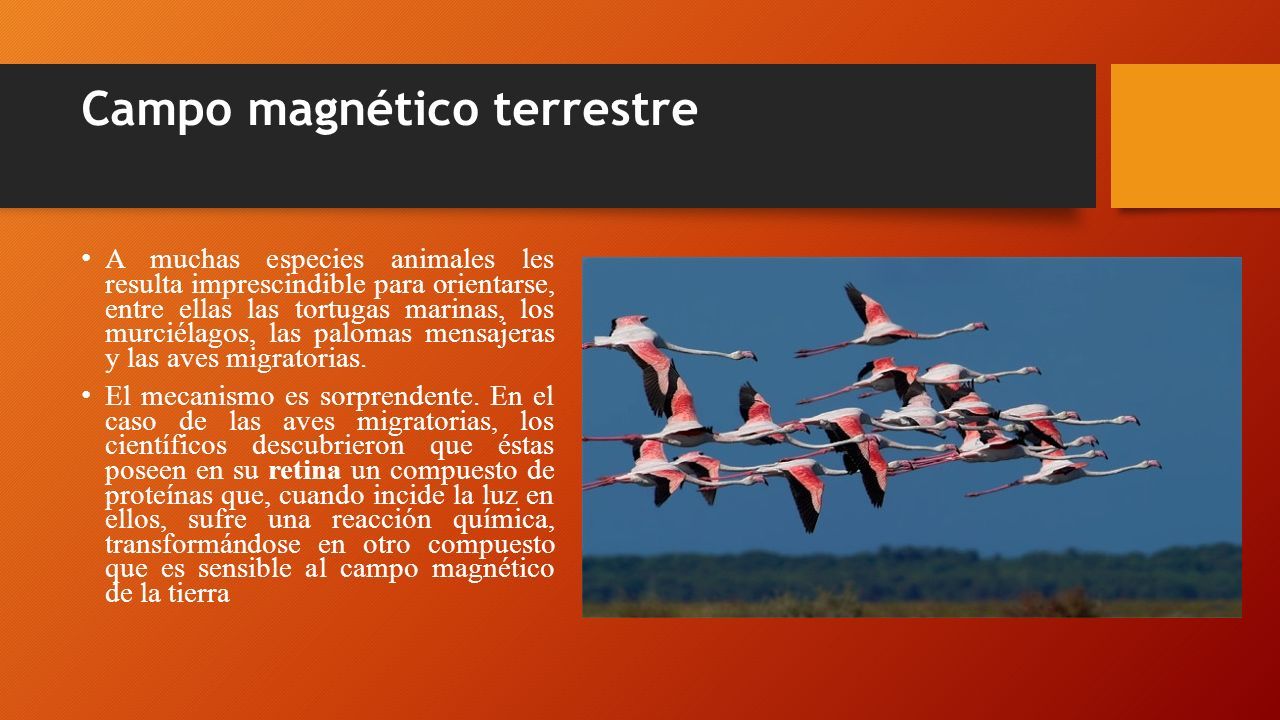

18 Campo magnético terrestre A muchas especies animales les resulta imprescindible para orientarse, entre ellas las tortugas marinas, los murciélagos, las palomas mensajeras y las aves migratorias. El mecanismo es sorprendente. En el caso de las aves migratorias, los científicos descubrieron que éstas poseen en su retina un compuesto de proteínas que, cuando incide la luz en ellos, sufre una reacción química, transformándose en otro compuesto que es sensible al campo magnético de la tierra
