1 NUEVAS TECNOLOGÍAS Y OPTIMIZACION EN ENLACES VIA FIBRA OPTICA Soluciones multicanales y Aplicaciones para video,audio,SMPTE 310,RS-232/422/485 HDTV y otros protocolos utilizados

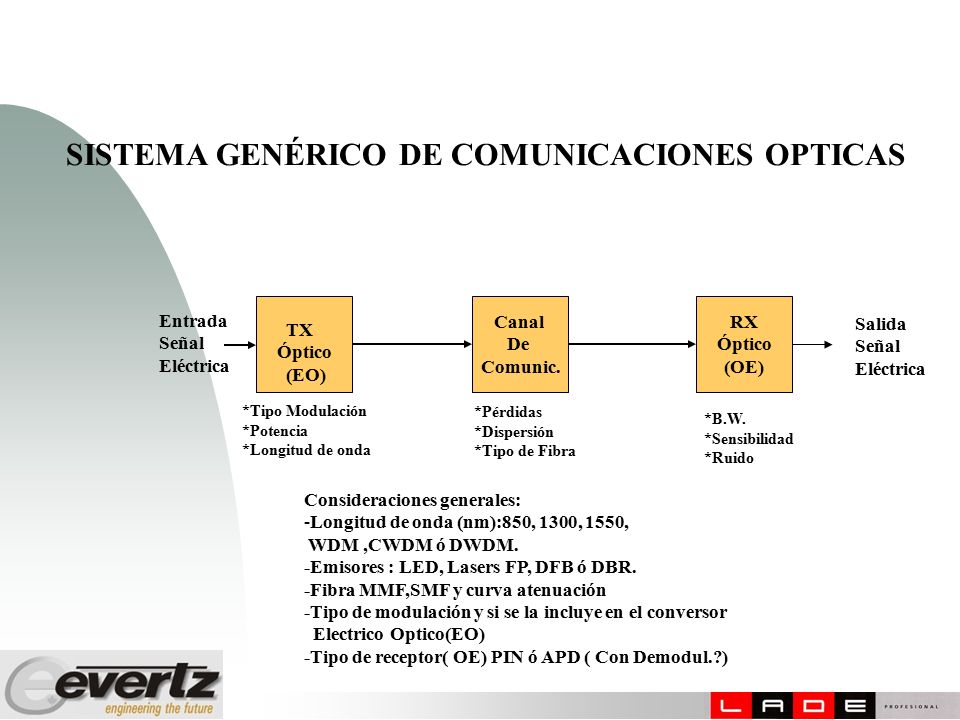

2 Canal De Comunic. RX Óptico (OE) TX Óptico (EO) Entrada Señal Eléctrica Salida Señal Eléctrica *Tipo Modulación *Potencia *Longitud de onda *Pérdidas *Dispersión *Tipo de Fibra *B.W. *Sensibilidad *Ruido SISTEMA GENÉRICO DE COMUNICACIONES OPTICAS Consideraciones generales: -Longitud de onda (nm):850, 1300, 1550, WDM,CWDM ó DWDM. -Emisores : LED, Lasers FP, DFB ó DBR. -Fibra MMF,SMF y curva atenuación -Tipo de modulación y si se la incluye en el conversor Electrico Optico(EO) -Tipo de receptor( OE) PIN ó APD ( Con Demodul.?)

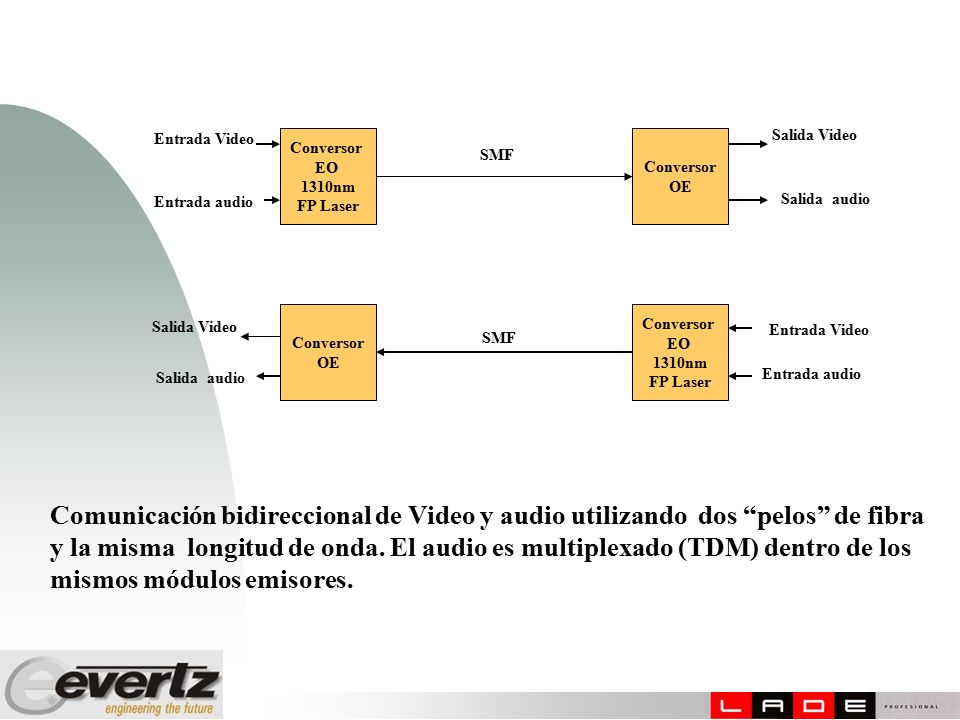

3 Conversor EO 1310nm FP Laser Conversor OE Salida Video Entrada Video Conversor EO 1310nm FP Laser Conversor OE Salida Video Entrada Video SMF Comunicación bidireccional de Video y audio utilizando dos “pelos” de fibra y la misma longitud de onda. El audio es multiplexado (TDM) dentro de los mismos módulos emisores. Entrada audio Salida audio

4 Conversor EO 1310nm FP Laser Conversor OE Salida Video Entrada Video Conversor EO 1550nm FP Laser Conversor OE Salida Video Entrada Video SMF Comunicación bidireccional de Video y audio utilizando un “pelo” de fibra y la distinta longitud de onda multiplexando en WDM (WAVE DIVISION MULTIPLEXING). El audio es multiplexado TDM dentro de los mismos módulos emisores. Entrada audio Salida audio WDM 1550nm 1310nm

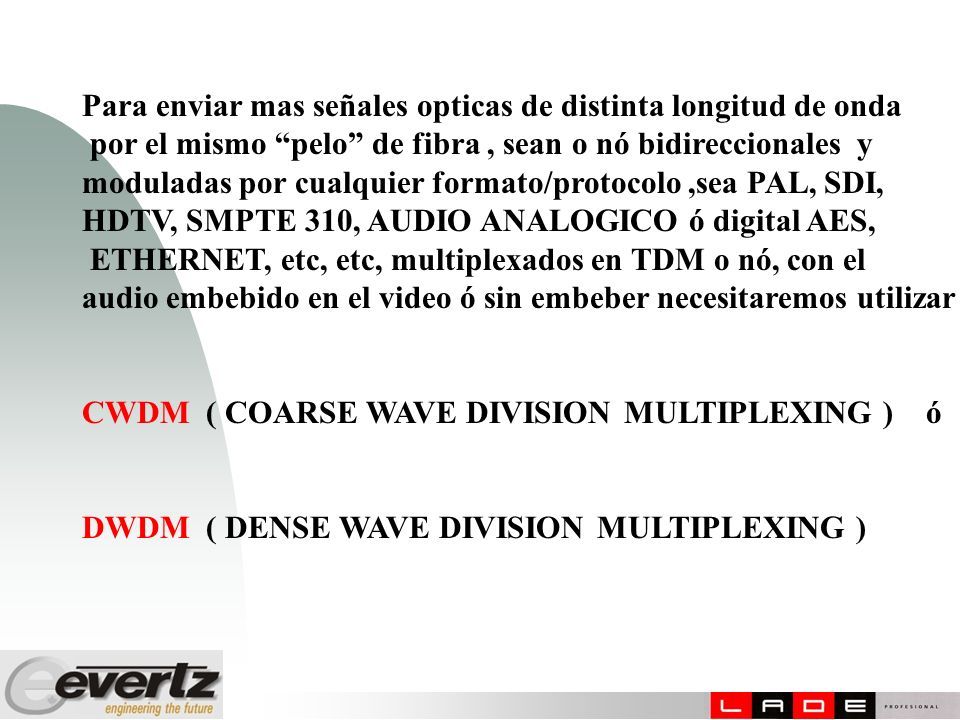

5 Para enviar mas señales opticas de distinta longitud de onda por el mismo “pelo” de fibra, sean o nó bidireccionales y moduladas por cualquier formato/protocolo,sea PAL, SDI, HDTV, SMPTE 310, AUDIO ANALOGICO ó digital AES, ETHERNET, etc, etc, multiplexados en TDM o nó, con el audio embebido en el video ó sin embeber necesitaremos utilizar CWDM ( COARSE WAVE DIVISION MULTIPLEXING ) ó DWDM ( DENSE WAVE DIVISION MULTIPLEXING )

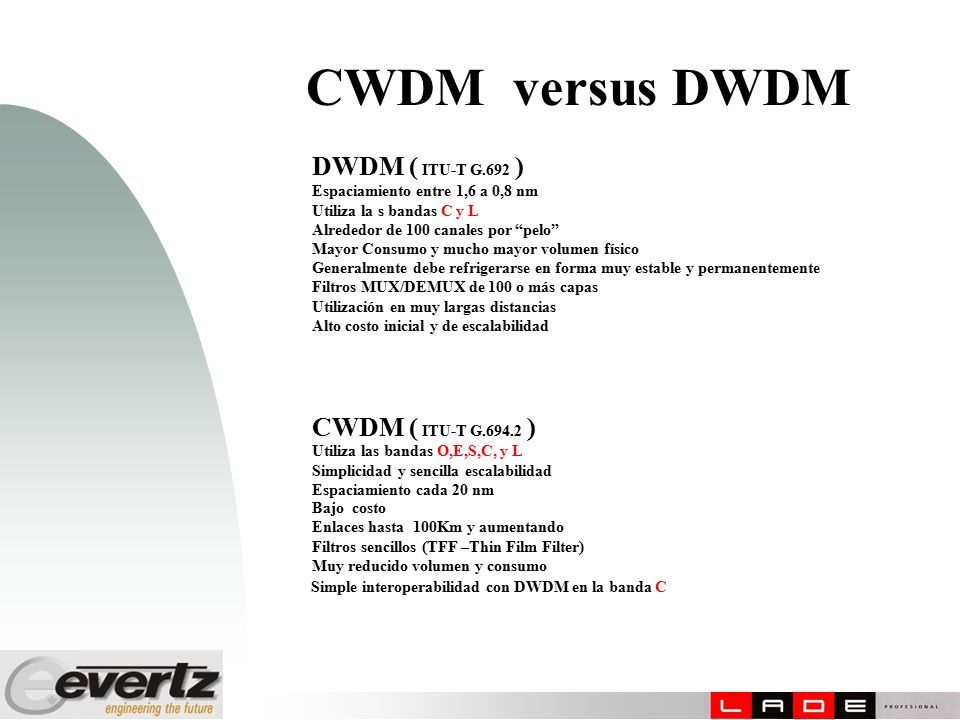

6 CWDM versus DWDM DWDM ( ITU-T G.692 ) Espaciamiento entre 1,6 a 0,8 nm Utiliza la s bandas C y L Alrededor de 100 canales por “pelo” Mayor Consumo y mucho mayor volumen físico Generalmente debe refrigerarse en forma muy estable y permanentemente Filtros MUX/DEMUX de 100 o más capas Utilización en muy largas distancias Alto costo inicial y de escalabilidad CWDM ( ITU-T G.694.2 ) Utiliza las bandas O,E,S,C, y L Simplicidad y sencilla escalabilidad Espaciamiento cada 20 nm Bajo costo Enlaces hasta 100Km y aumentando Filtros sencillos (TFF –Thin Film Filter) Muy reducido volumen y consumo Simple interoperabilidad con DWDM en la banda C

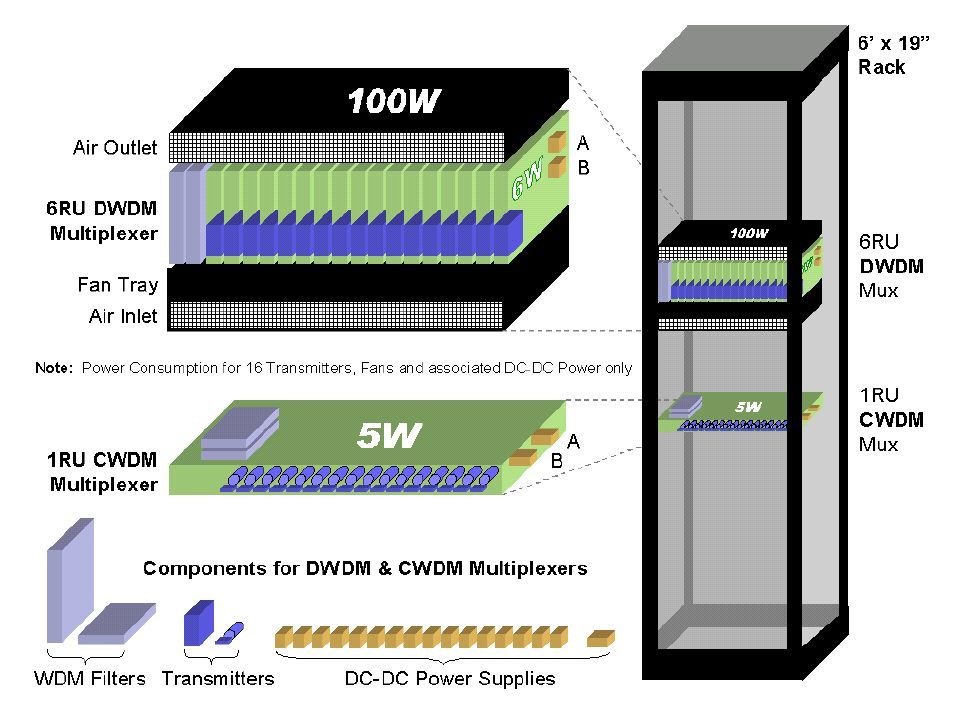

7

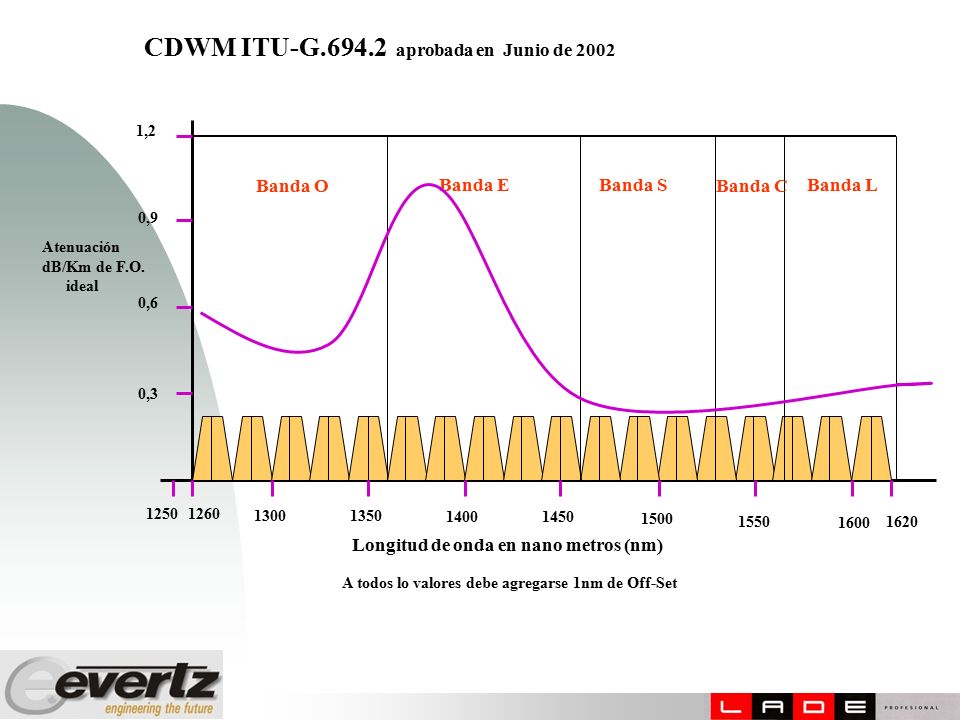

8 CDWM ITU-G.694.2 aprobada en Junio de 2002 Banda O Banda EBanda S Banda C Banda L Longitud de onda en nano metros (nm) 1,2 0,9 0,6 0,3 Atenuación dB/Km de F.O. ideal 1250 13001350 1400 1450 1550 1500 1600 1260 A todos lo valores debe agregarse 1nm de Off-Set 1620

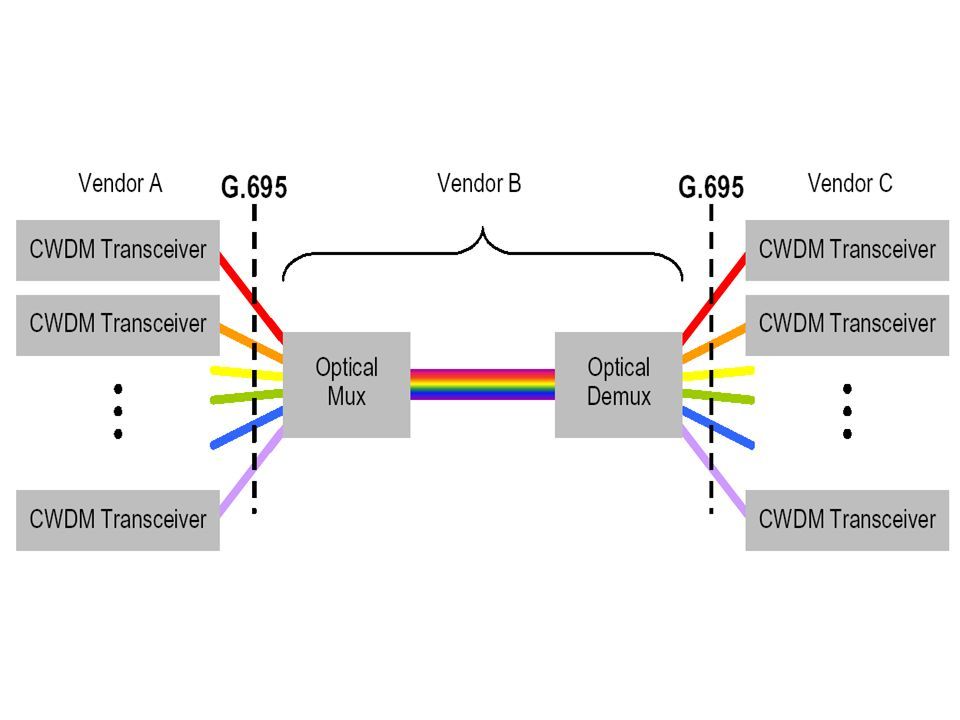

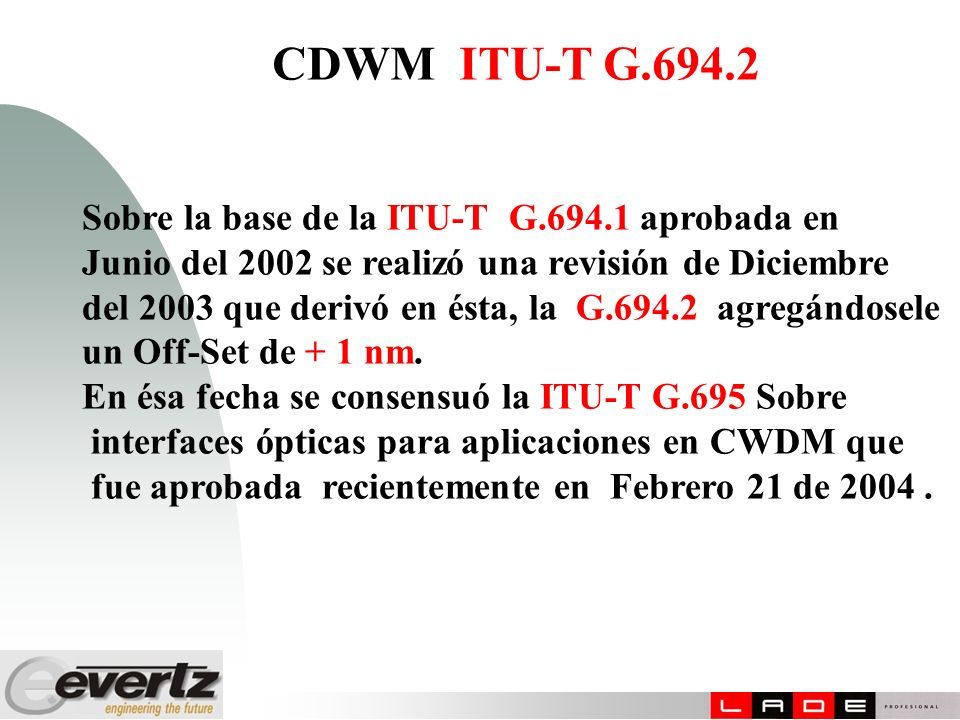

9 CDWM ITU-T G.694.2 Sobre la base de la ITU-T G.694.1 aprobada en Junio del 2002 se realizó una revisión de Diciembre del 2003 que derivó en ésta, la G.694.2 agregándosele un Off-Set de + 1 nm. En ésa fecha se consensuó la ITU-T G.695 Sobre interfaces ópticas para aplicaciones en CWDM que fue aprobada recientemente en Febrero 21 de 2004.

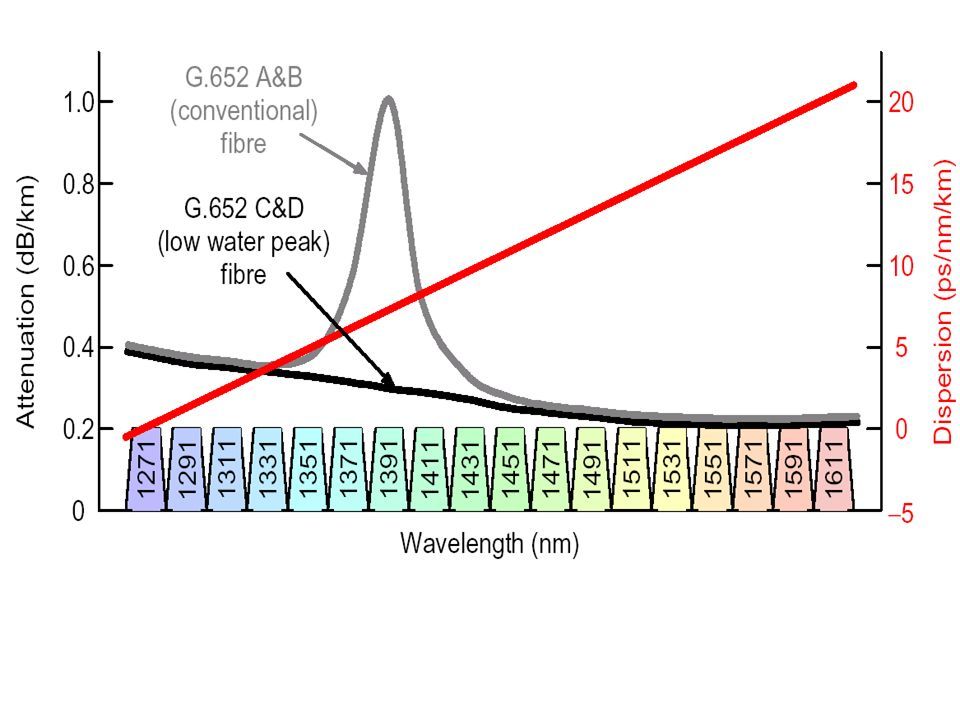

10

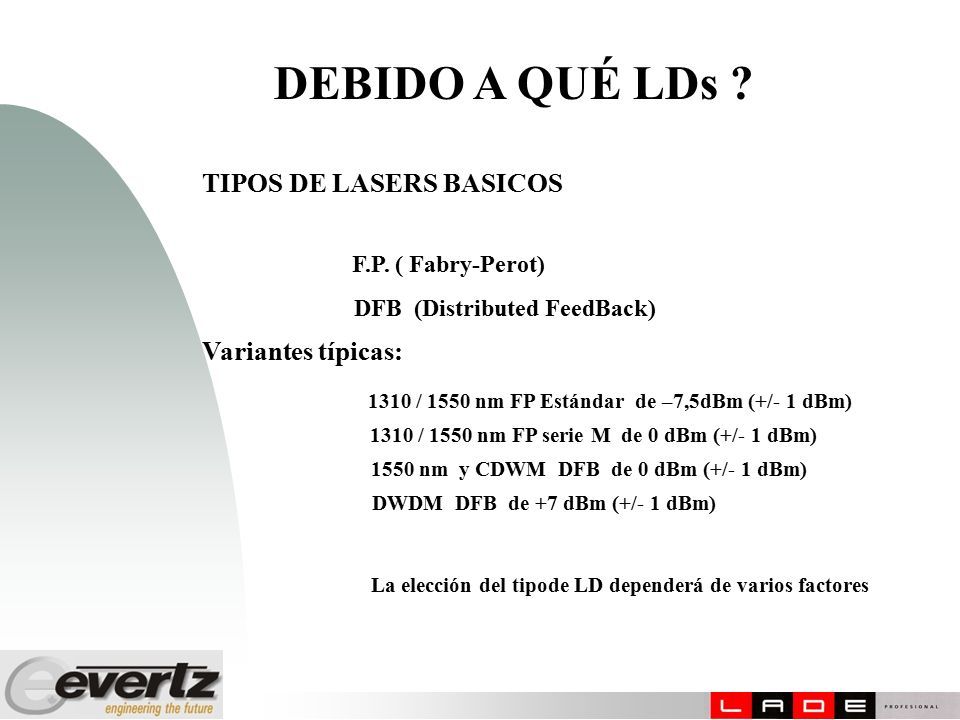

11 DEBIDO A QUÉ LDs ? TIPOS DE LASERS BASICOS F.P. ( Fabry-Perot) DFB (Distributed FeedBack) Variantes típicas: 1310 / 1550 nm FP Estándar de –7,5dBm (+/- 1 dBm) 1310 / 1550 nm FP serie M de 0 dBm (+/- 1 dBm) DWDM DFB de +7 dBm (+/- 1 dBm) 1550 nm y CDWM DFB de 0 dBm (+/- 1 dBm) La elección del tipode LD dependerá de varios factores

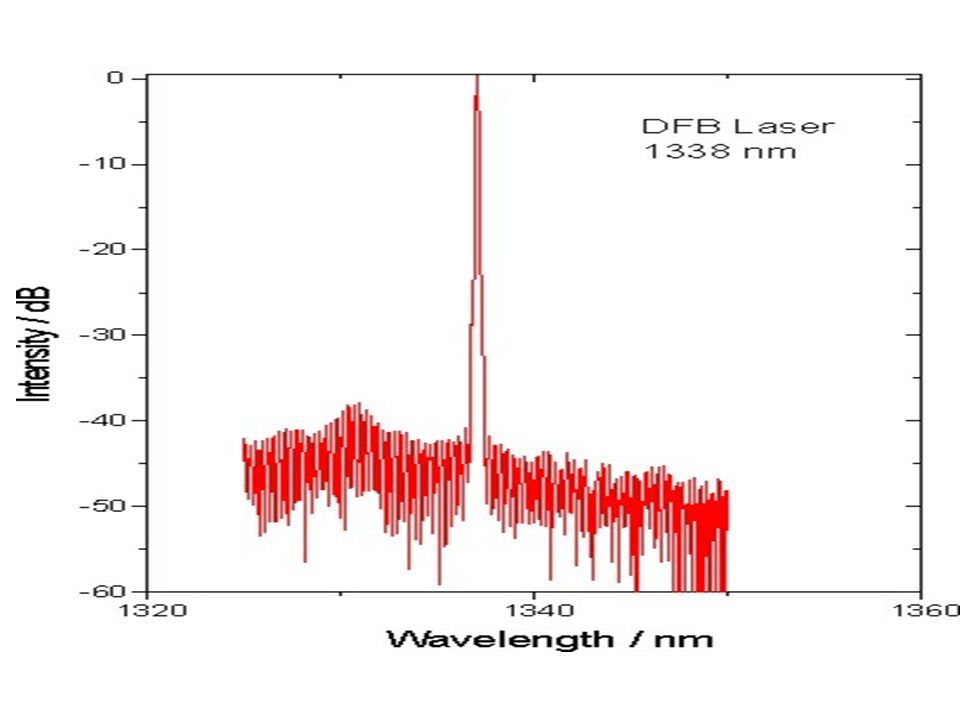

12

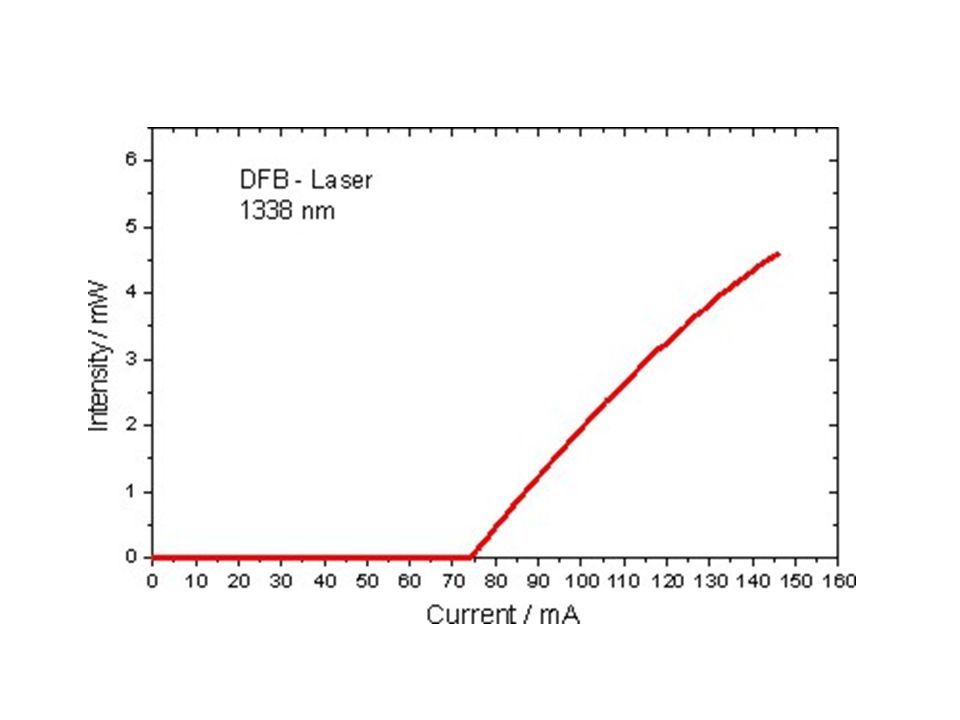

13

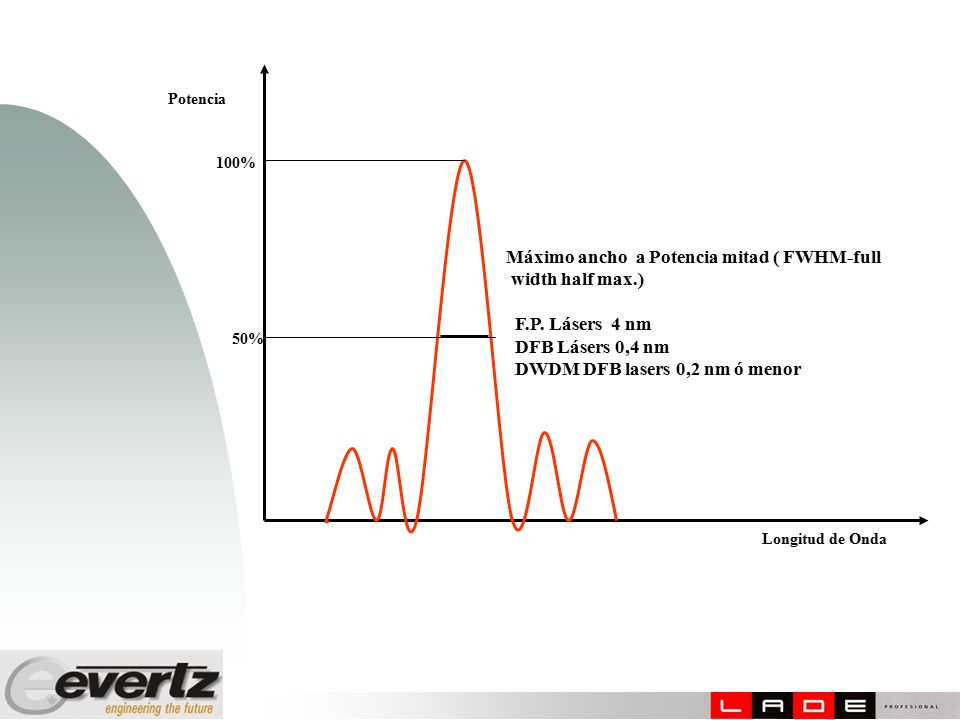

14 Potencia 100% 50% Longitud de Onda Máximo ancho a Potencia mitad ( FWHM-full width half max.) F.P. Lásers 4 nm DFB Lásers 0,4 nm DWDM DFB lasers 0,2 nm ó menor

15

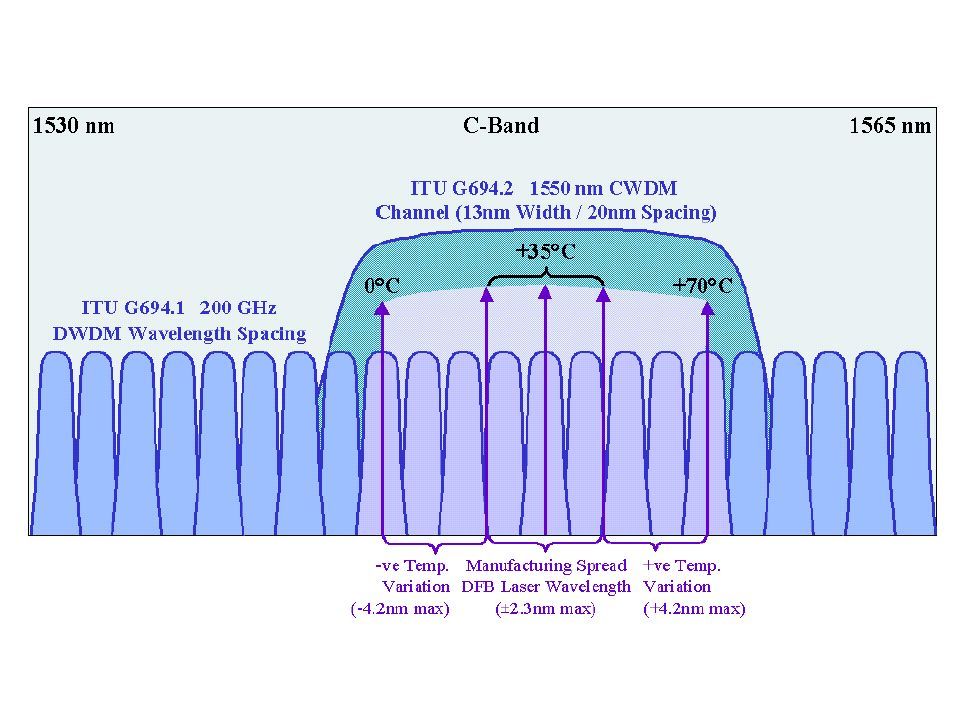

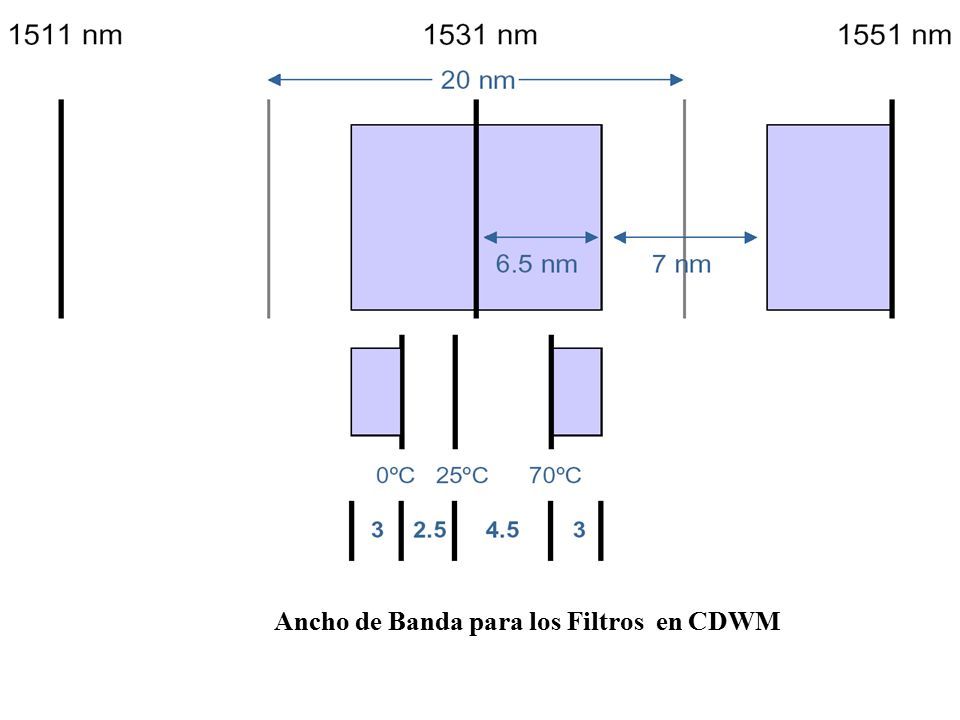

16 Ancho de Banda para los Filtros en CDWM

17

18

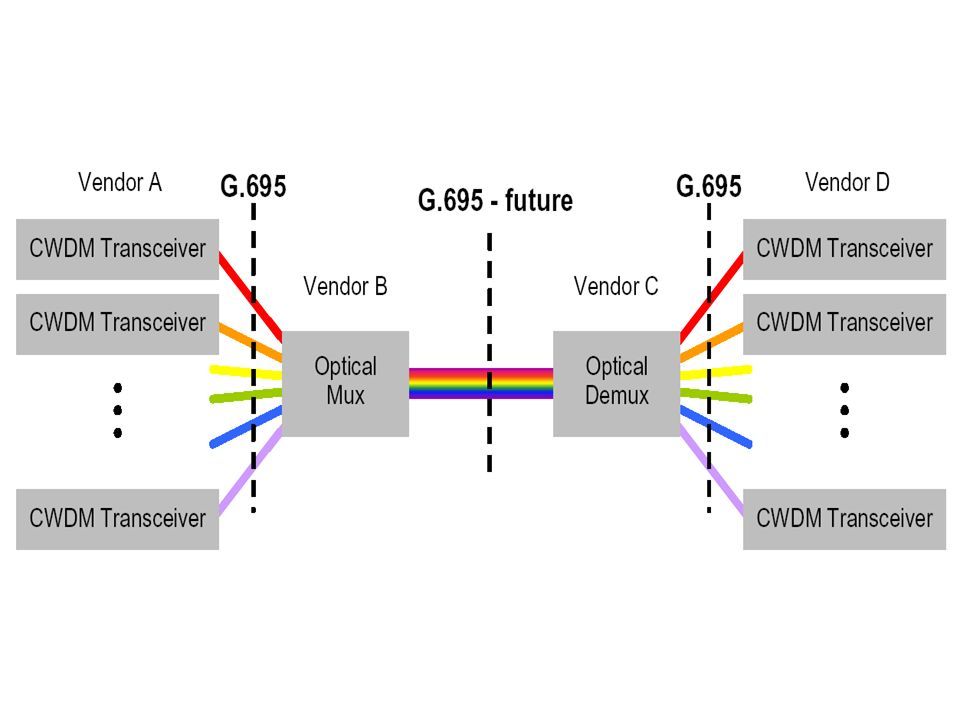

19

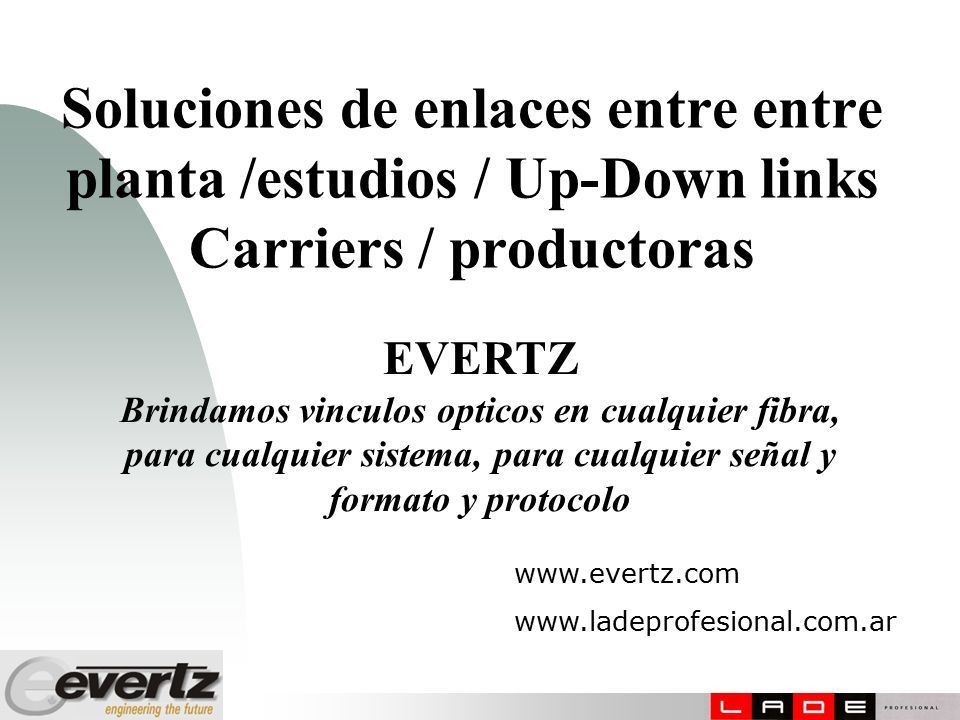

20 Soluciones de enlaces entre entre planta /estudios / Up-Down links Carriers / productoras www.evertz.com www.ladeprofesional.com.ar EVERTZ Brindamos vinculos opticos en cualquier fibra, para cualquier sistema, para cualquier señal y formato y protocolo

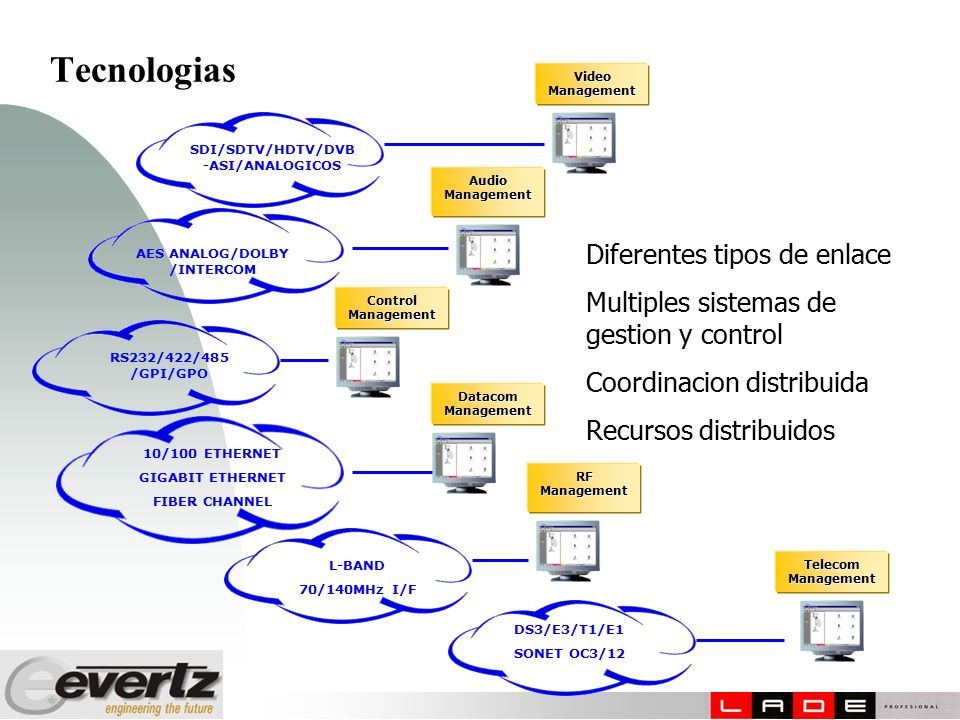

21 Tecnologias SDI/SDTV/HDTV/DVB -ASI/ANALOGICOS Video Management AES ANALOG/DOLBY /INTERCOM RS232/422/485 /GPI/GPO 10/100 ETHERNET GIGABIT ETHERNET FIBER CHANNEL L-BAND 70/140MHz I/F DS3/E3/T1/E1 SONET OC3/12 Audio Management Control Management Datacom Management RF Management Telecom Management Diferentes tipos de enlace Multiples sistemas de gestion y control Coordinacion distribuida Recursos distribuidos

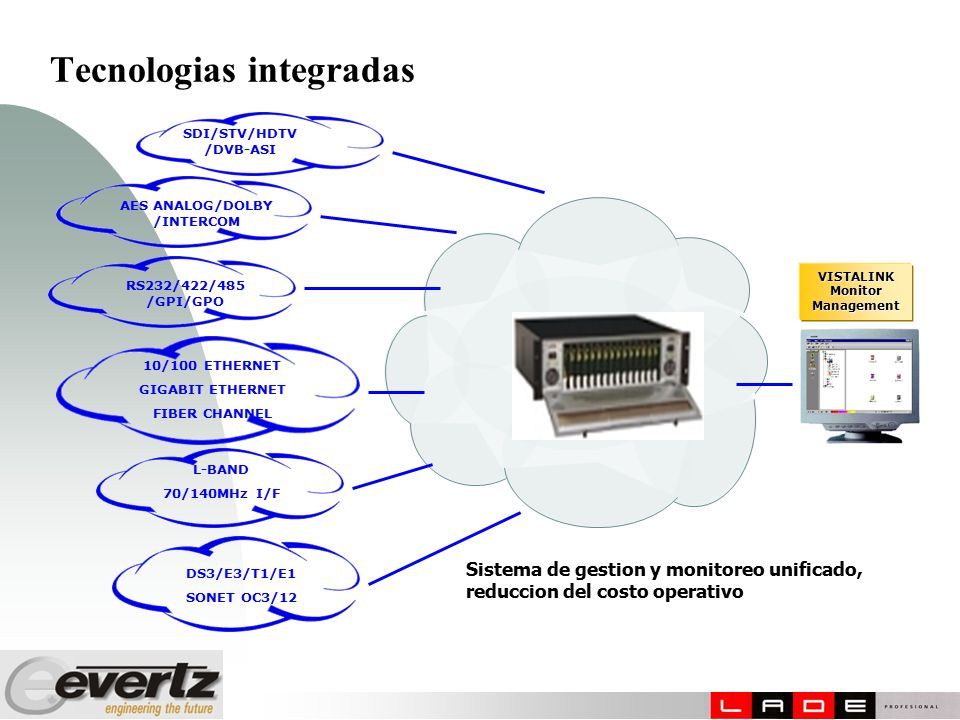

22 Tecnologias integradas SDI/STV/HDTV /DVB-ASI AES ANALOG/DOLBY /INTERCOM RS232/422/485 /GPI/GPO 10/100 ETHERNET GIGABIT ETHERNET FIBER CHANNEL L-BAND 70/140MHz I/F DS3/E3/T1/E1 SONET OC3/12 VISTALINK Monitor Management Sistema de gestion y monitoreo unificado, reduccion del costo operativo

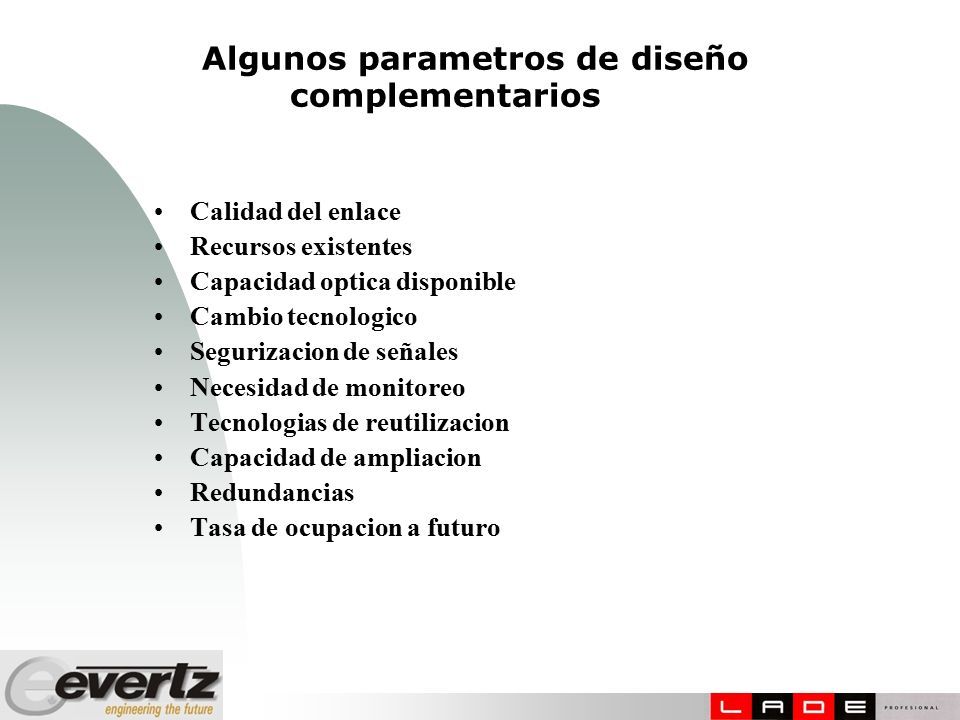

23 Algunos parametros de diseño complementarios Calidad del enlace Recursos existentes Capacidad optica disponible Cambio tecnologico Segurizacion de señales Necesidad de monitoreo Tecnologias de reutilizacion Capacidad de ampliacion Redundancias Tasa de ocupacion a futuro

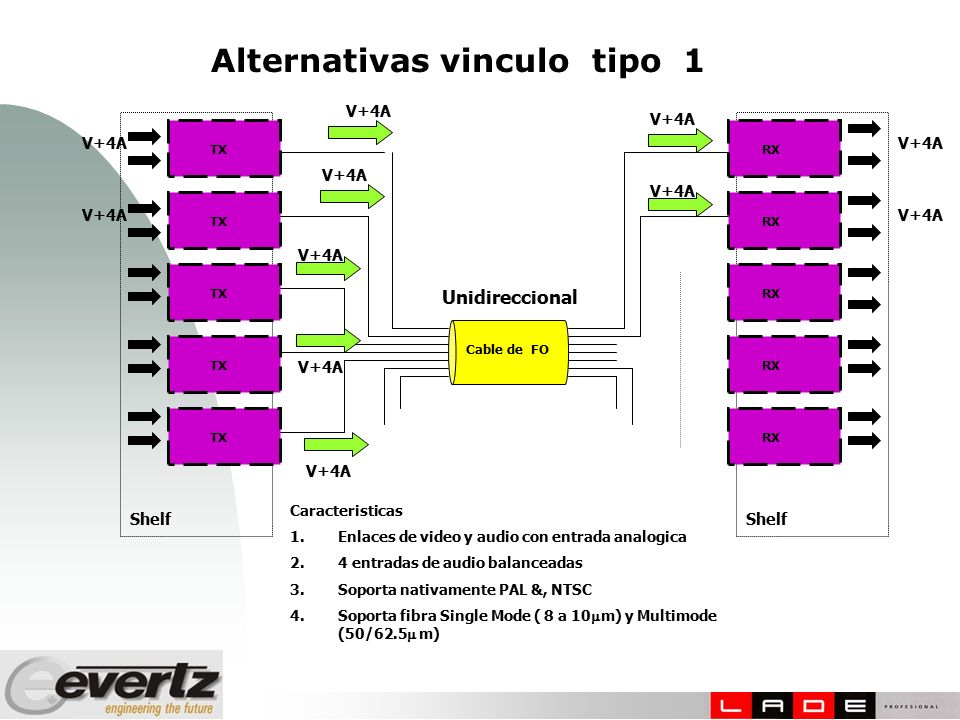

24 Alternativas vinculo tipo 1 TX Cable de FO RX Shelf V+4A Unidireccional TX RX V+4A Caracteristicas 1.Enlaces de video y audio con entrada analogica 2.4 entradas de audio balanceadas 3.Soporta nativamente PAL &, NTSC 4.Soporta fibra Single Mode ( 8 a 10  m) y Multimode (50/62.5  m)

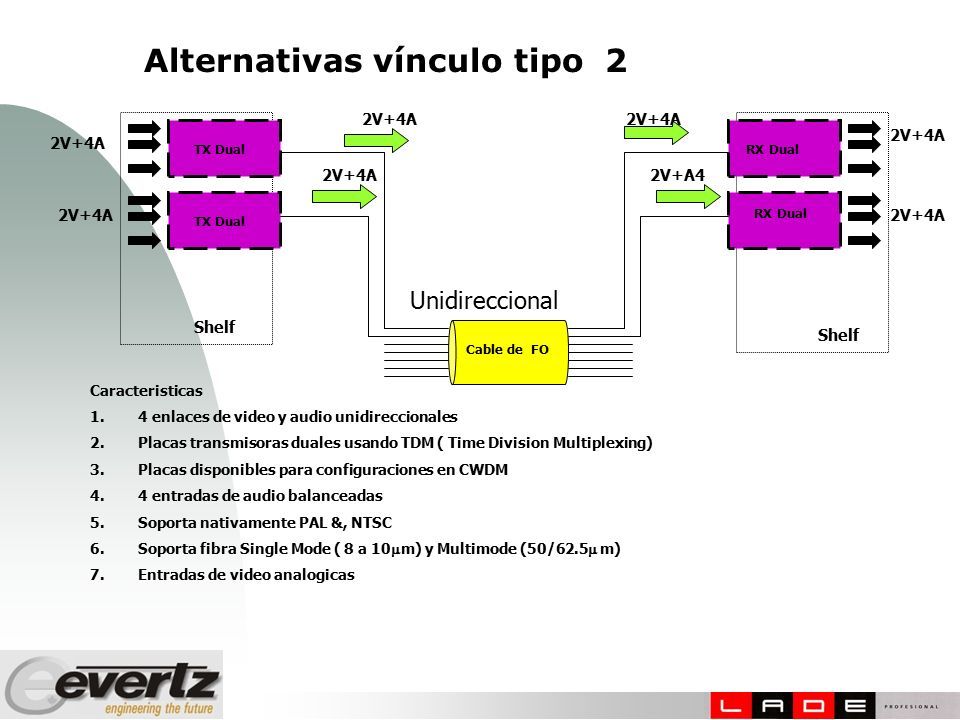

25 Alternativas vínculo tipo 2 TX Dual Cable de FO RX Dual Caracteristicas 1.4 enlaces de video y audio unidireccionales 2.Placas transmisoras duales usando TDM ( Time Division Multiplexing) 3.Placas disponibles para configuraciones en CWDM 4.4 entradas de audio balanceadas 5.Soporta nativamente PAL &, NTSC 6.Soporta fibra Single Mode ( 8 a 10  m) y Multimode (50/62.5  m) 7.Entradas de video analogicas Shelf 2V+4A 2V+A4 2V+4A Unidireccional

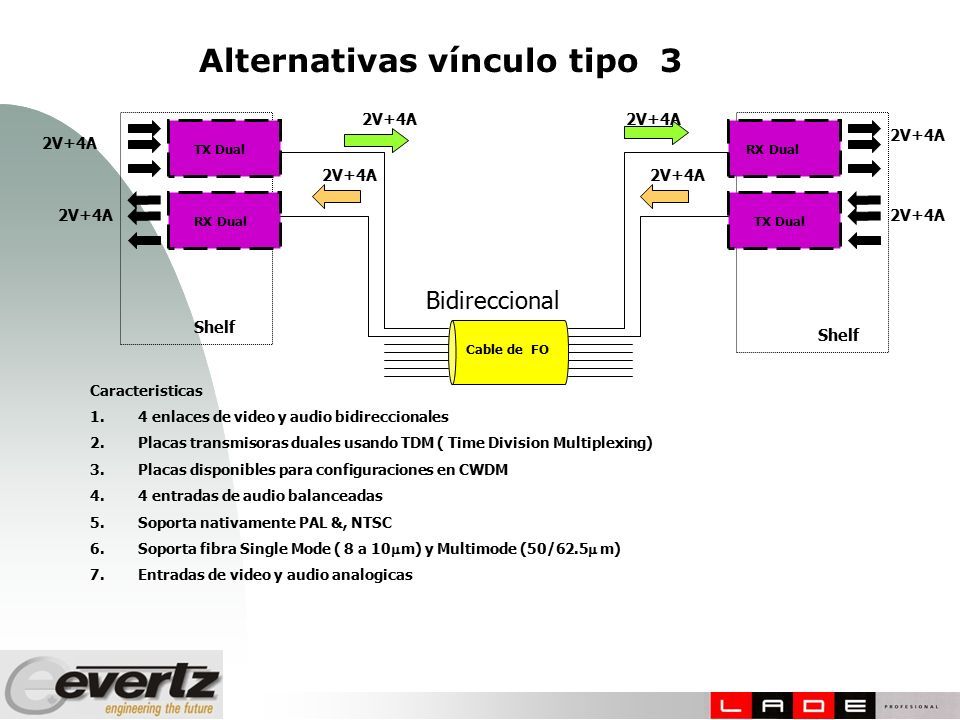

26 Alternativas vínculo tipo 3 TX Dual Cable de FO RX Dual Caracteristicas 1.4 enlaces de video y audio bidireccionales 2.Placas transmisoras duales usando TDM ( Time Division Multiplexing) 3.Placas disponibles para configuraciones en CWDM 4.4 entradas de audio balanceadas 5.Soporta nativamente PAL &, NTSC 6.Soporta fibra Single Mode ( 8 a 10  m) y Multimode (50/62.5  m) 7.Entradas de video y audio analogicas Shelf 2V+4A Bidireccional TX Dual

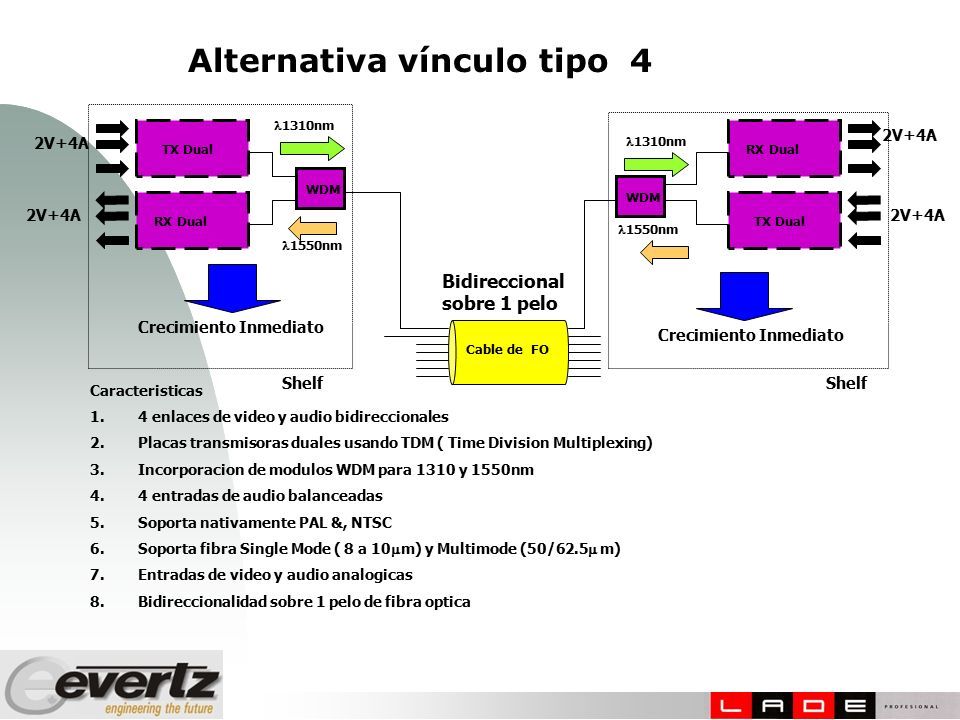

27 Alternativa vínculo tipo 4 TX Dual Cable de FO RX Dual Shelf 2V+4A Bidireccional sobre 1 pelo TX Dual WDM 1310nm 1550nm 1310nm 1550nm WDM Caracteristicas 1.4 enlaces de video y audio bidireccionales 2.Placas transmisoras duales usando TDM ( Time Division Multiplexing) 3.Incorporacion de modulos WDM para 1310 y 1550nm 4.4 entradas de audio balanceadas 5.Soporta nativamente PAL &, NTSC 6.Soporta fibra Single Mode ( 8 a 10  m) y Multimode (50/62.5  m) 7.Entradas de video y audio analogicas 8.Bidireccionalidad sobre 1 pelo de fibra optica Crecimiento Inmediato

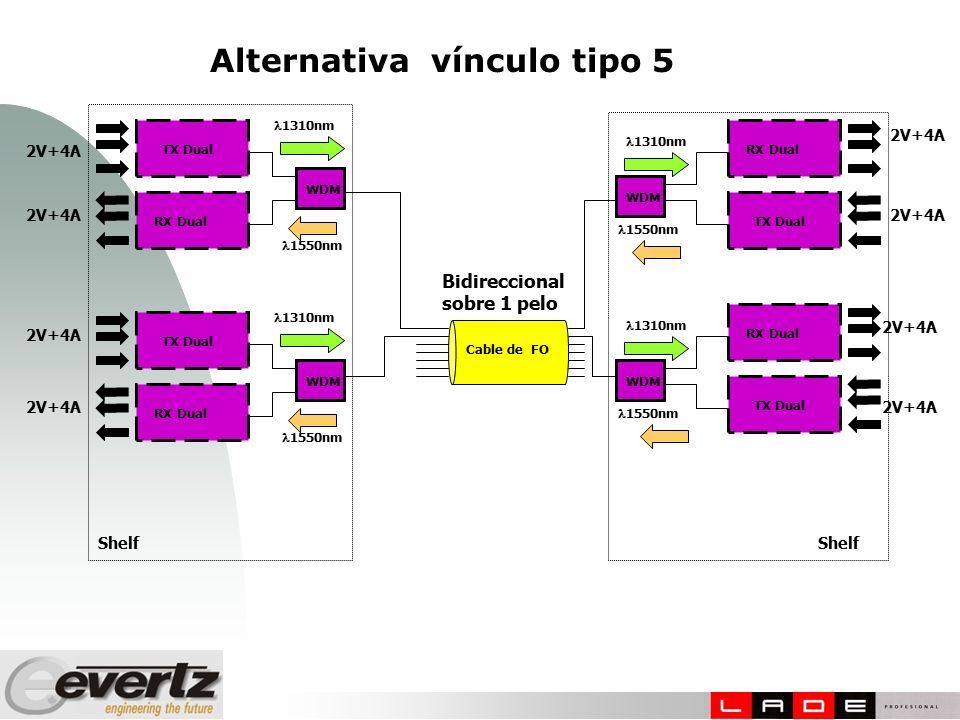

28 Alternativa vínculo tipo 5 TX Dual Cable de FO RX Dual Shelf 2V+4A Bidireccional sobre 1 pelo TX Dual WDM 1310nm 1550nm 1310nm 1550nm WDM TX Dual RX Dual 2V+4A WDM 1550nm 1310nm TX Dual RX Dual 2V+4A TX Dual 1310nm 1550nm WDM

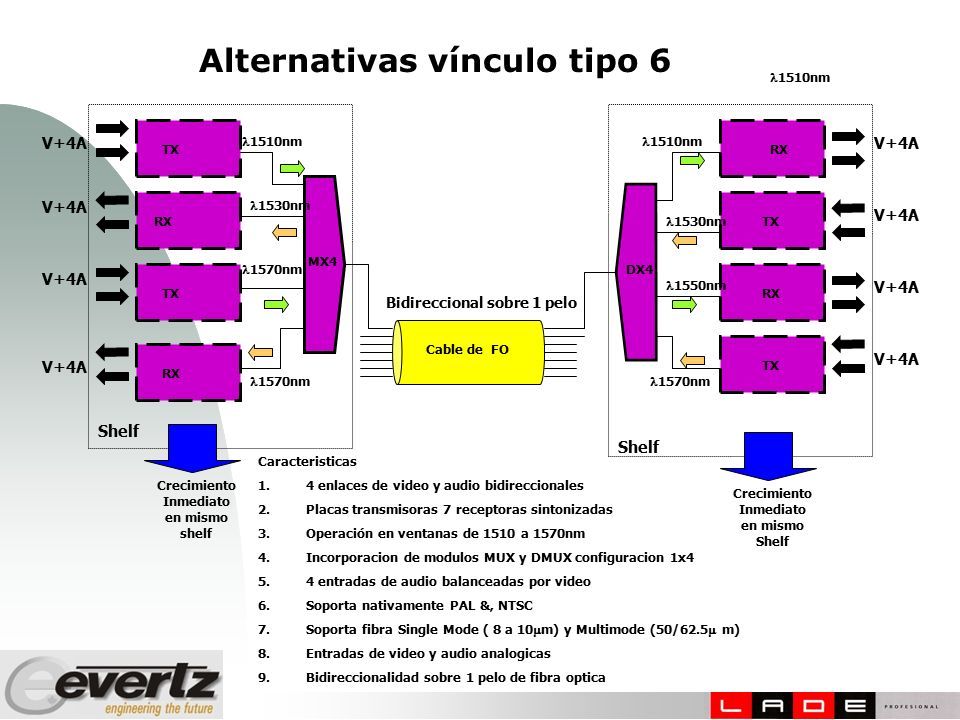

29 Alternativas vínculo tipo 6 TX Cable de FO RX Shelf V+4A Bidireccional sobre 1 pelo TX RX V+4A MX4 1510nm 1530nm 1570nm RX TX Shelf V+4A RX TX V+4A DX4 1510nm 1530nm 1550nm 1570nm 1510nm Caracteristicas 1.4 enlaces de video y audio bidireccionales 2.Placas transmisoras 7 receptoras sintonizadas 3.Operación en ventanas de 1510 a 1570nm 4.Incorporacion de modulos MUX y DMUX configuracion 1x4 5.4 entradas de audio balanceadas por video 6.Soporta nativamente PAL &, NTSC 7.Soporta fibra Single Mode ( 8 a 10  m) y Multimode (50/62.5  m) 8.Entradas de video y audio analogicas 9.Bidireccionalidad sobre 1 pelo de fibra optica Crecimiento Inmediato en mismo shelf Crecimiento Inmediato en mismo Shelf

30 Alternativas vínculo tipo 7 TX Cable de FO RX Shelf V+4A Bidireccional sobre 1 pelo TX RX V+4A MX 1510nm 1530nm 1570nm RX TX Shelf V+4A RX TX V+4A DX 1510nm 1530nm 1550nm 1570nm 1510nm RX TXRX TX WDM 1550nm 1310nm V+4A

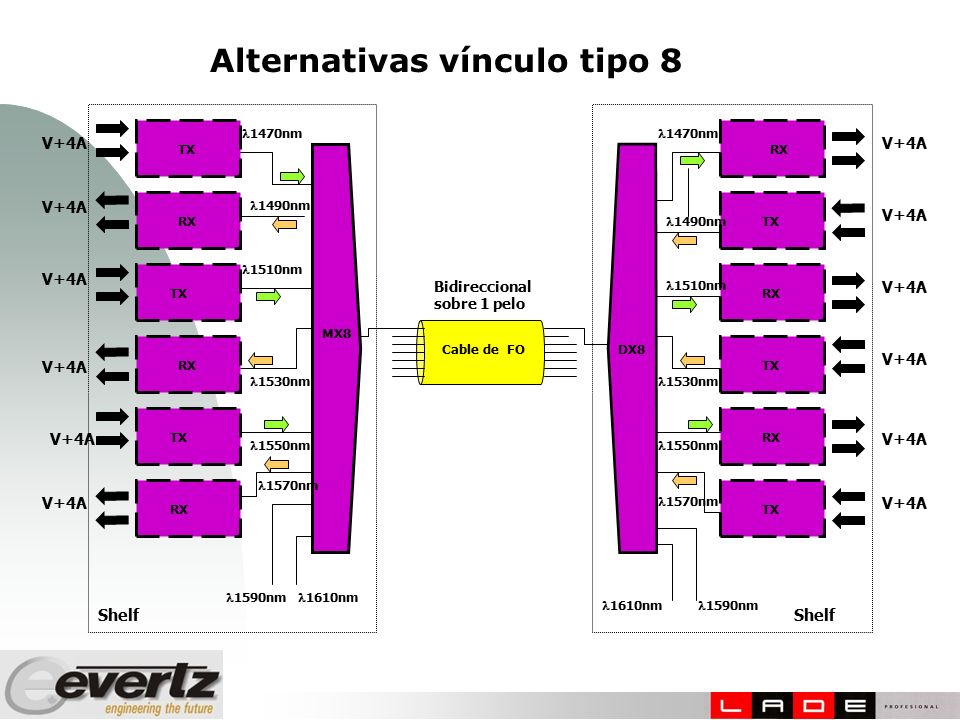

31 Alternativas vínculo tipo 8 TX Cable de FO RX Shelf V+4A Bidireccional sobre 1 pelo TX RX V+4A MX8 1470nm 1490nm 1530nm 1510nm RX TX Shelf V+4A RX TX V+4A DX8 1550nm 1490nm 1510nm 1530nm 1470nm RX TXRX TX V+4A 1550nm 1570nm 1610nm 1590nm 1570nm 1590nm 1610nm

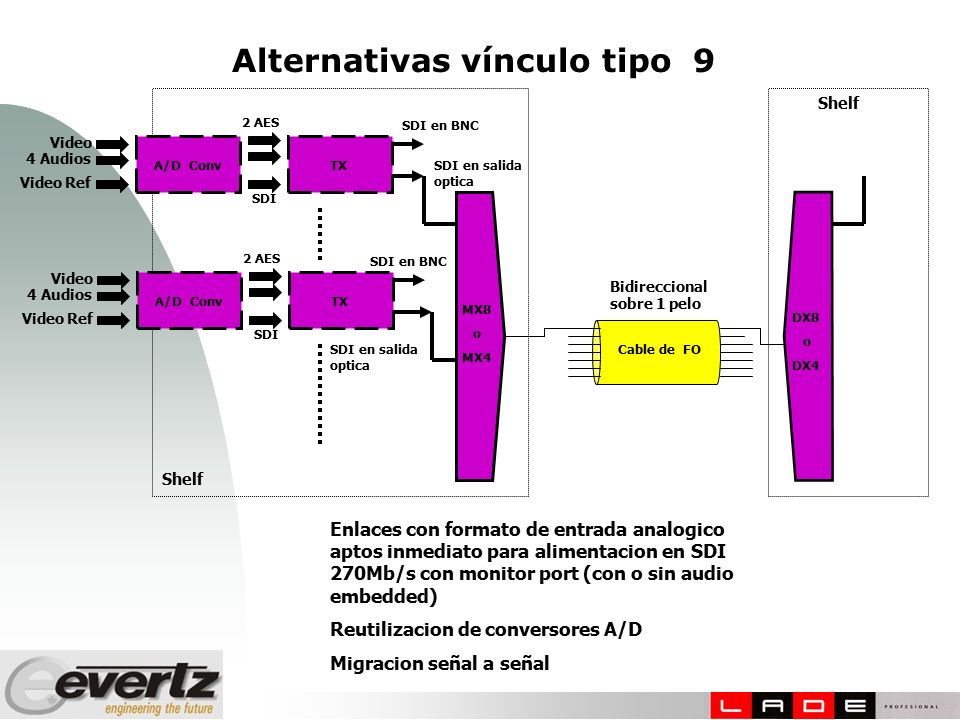

32 Alternativas vínculo tipo 9 TX Cable de FO Shelf Bidireccional sobre 1 pelo SDI en BNC SDI en salida optica 2 AES SDI A/D Conv Video 4 Audios Video Ref TX SDI en BNC SDI en salida optica 2 AES SDI A/D Conv Video 4 Audios Video Ref Enlaces con formato de entrada analogico aptos inmediato para alimentacion en SDI 270Mb/s con monitor port (con o sin audio embedded) Reutilizacion de conversores A/D Migracion señal a señal Shelf MX8 o MX4 DX8 o DX4

33 Alternativas de vínculos XXXXX La que requiera Su necesidad Para cualquier formato y protocolo Audio embebido ó Multiplexado(TDM) Simultáneamente sobre un pelo de fibra ó mas Para larga,corta y media distancia Camino redundante con cambio automatico Uno hasta 32 videos Uno hasta 64 audios Con cualquier Fibra (no necesariamente WPF) Control del sistema via Vistalink Admite el agregado de Pacht panels opticos

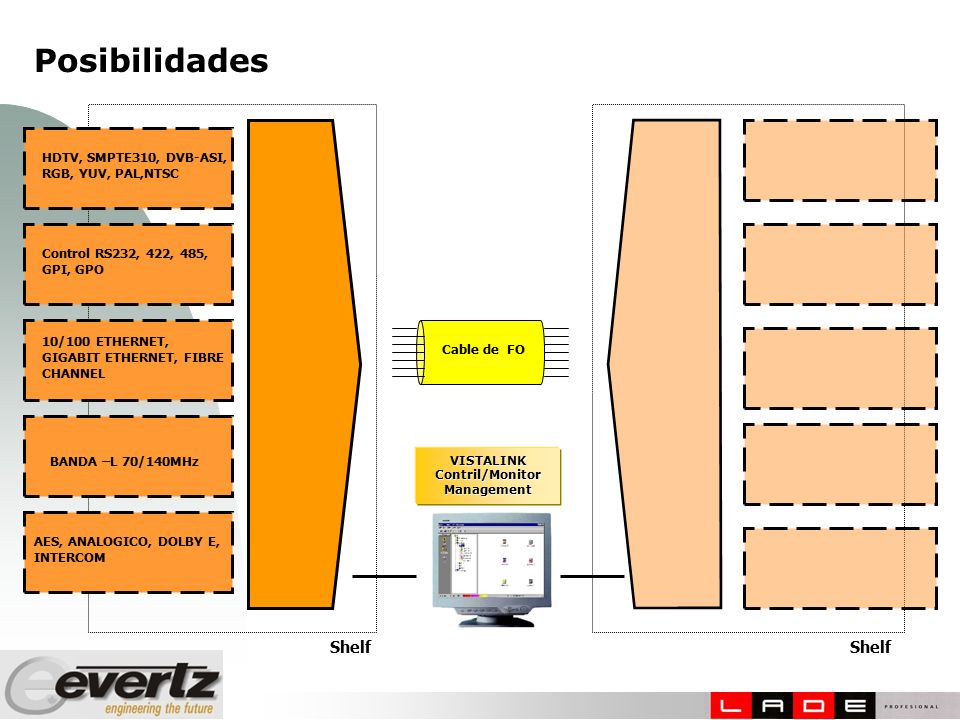

34 Posibilidades Cable de FO Shelf HDTV, SMPTE310, DVB-ASI, RGB, YUV, PAL,NTSC Control RS232, 422, 485, GPI, GPO 10/100 ETHERNET, GIGABIT ETHERNET, FIBRE CHANNEL BANDA –L 70/140MHz AES, ANALOGICO, DOLBY E, INTERCOM VISTALINK Contril/Monitor Management

35 Tecnologia escalable de bajo costo y calidad broadcast Syncronizing, Delay & Keyers Reference & Test Generators Single & Multichannel Monitoring Syst. Video, Audio, Data. Audio Convertion Modulos Fibra Optica Down Converters Amplificadores de Distribucion Multiviewer Monitoring Syst. Video/Audio Convertion Dig to Anlg. Dig. To Component Anlg. Converters. Embedders & De- Embedders (Audio/Data) Video/Audio Convertion Anlg to Dig. EVERTZ Brindamos vínculos opticos en cualquier fibra, para cualquier sistema, señal, formato o protocolo

36 Muchas gracias
