Multiplexacion por division de Longitud de Onda (WDM)

Presentación del tema: "Multiplexacion por division de Longitud de Onda (WDM)"— Transcripción de la presentación:

1 Multiplexacion por division de Longitud de Onda (WDM)

2 ¿Por qué usar WDM?

3 ¿Por qué usar WDM?

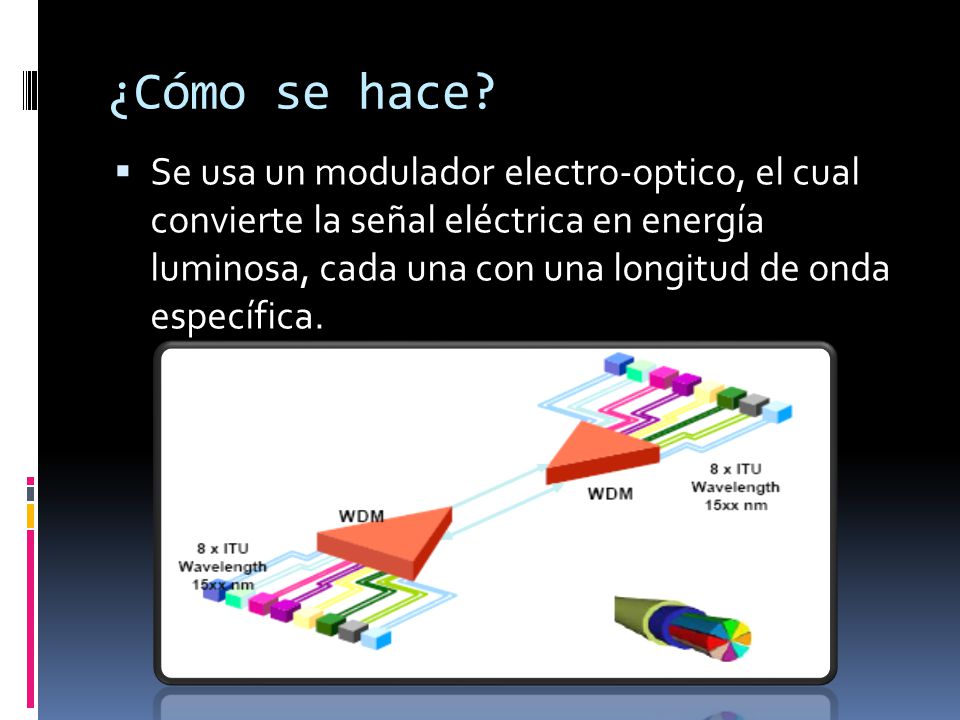

4 ¿Cómo se hace? Se usa un modulador electro-optico, el cual convierte la señal eléctrica en energía luminosa, cada una con una longitud de onda específica.

5 Configuración de Elementos
Fuentes Ópticas Multiplexores ópticos Medio de transmisión Demultiplexores Ópticos Foto Detector

6 Fuentes Ópticas Convierten la señal eléctrica en energía Luminosa y la emiten con diferentes longitudes de onda.

7 Multiplexores Ópticos
Combinan la energía luminosa emitida por las fuentes ópticas para alimentar la fibra.

8 Medio de Transmisión Es la Fibra Óptica que lleva la información separada por longitud de Onda.

9 Demultiplexores Ópticos
Dispositivos que separan la energía luminosa que le llega a través de la fibra por medio de la longitud de Onda

10 Foto detector Óptico Se encarga de hacer la conversion de energía óptica a señal eléctrica.

11 Tipos de Multiplexores y Demultiplexores
Rejilla de difraccion Filtros de interferencia Prismas

12 Rejilla de difracción

13 Rejilla de difracción

14 Filtros de Interferencia

15 Prismas

16 Tipos de WDM Puede ser DWM (dense) 16 o mas λ CWDM (Coarse) 2 o 4 λ

17 Ventanas de Trabajo

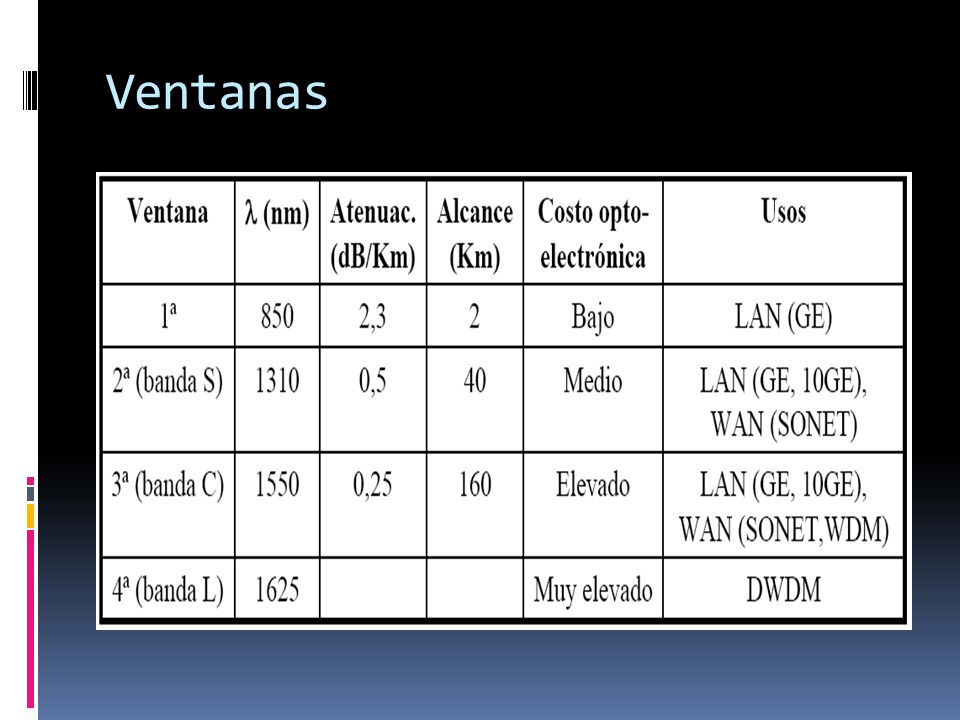

18 Ventanas

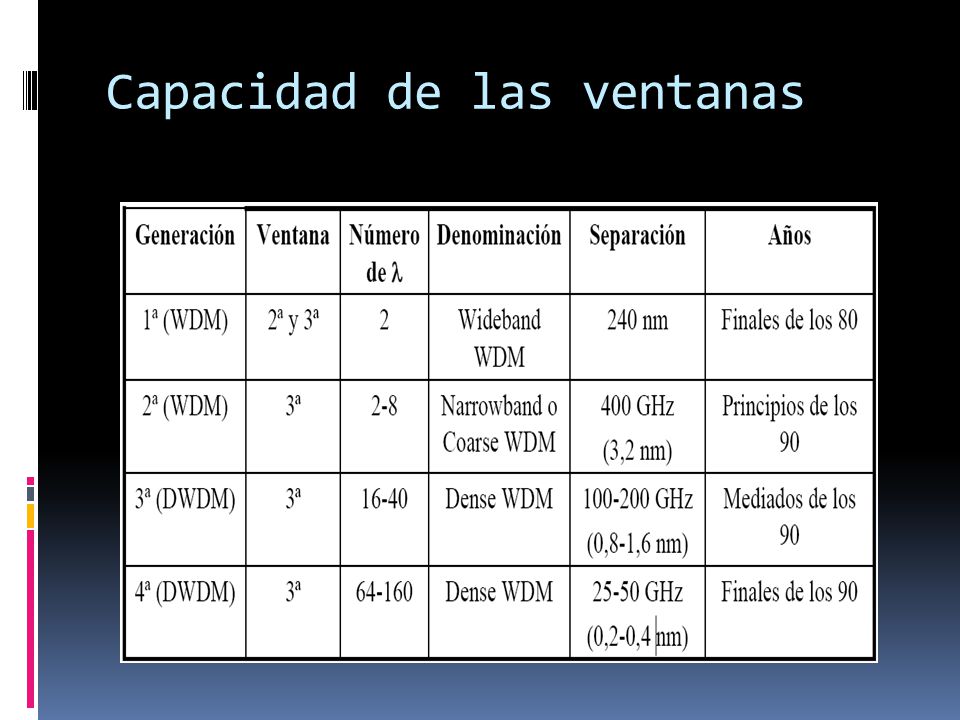

19 Capacidad de las ventanas

20 Capacidad con DWDM
