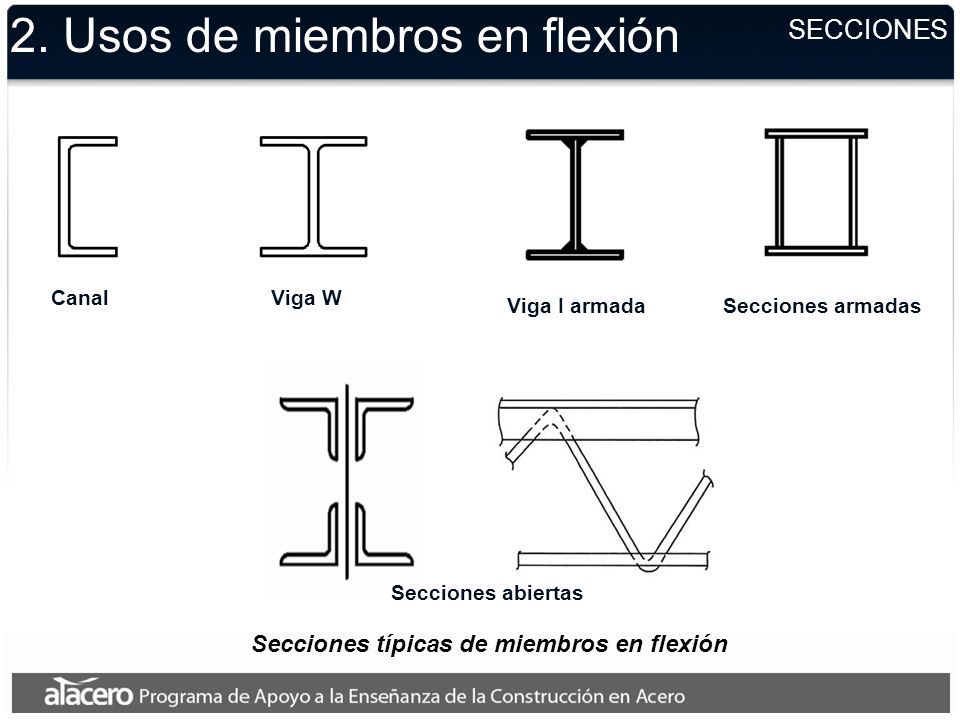

1 2. Usos de miembros en flexión Secciones típicas de miembros en flexión CanalViga W Viga I armadaSecciones armadas Secciones abiertas SECCIONES

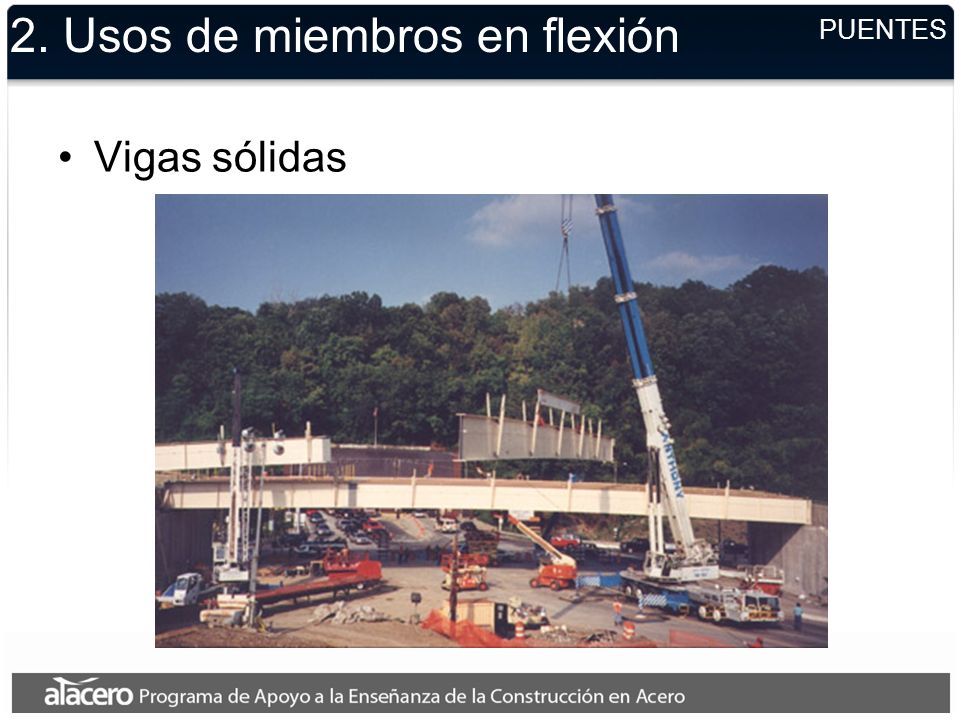

2 2. Usos de miembros en flexión Vigas sólidas PUENTES

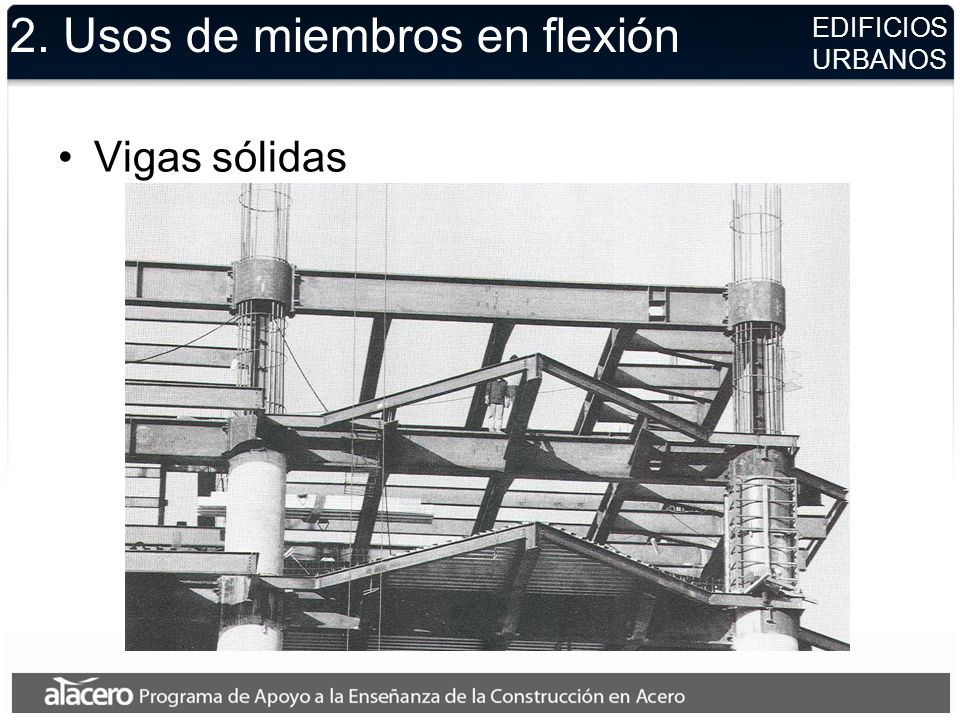

3 2. Usos de miembros en flexión Vigas sólidas EDIFICIOS URBANOS

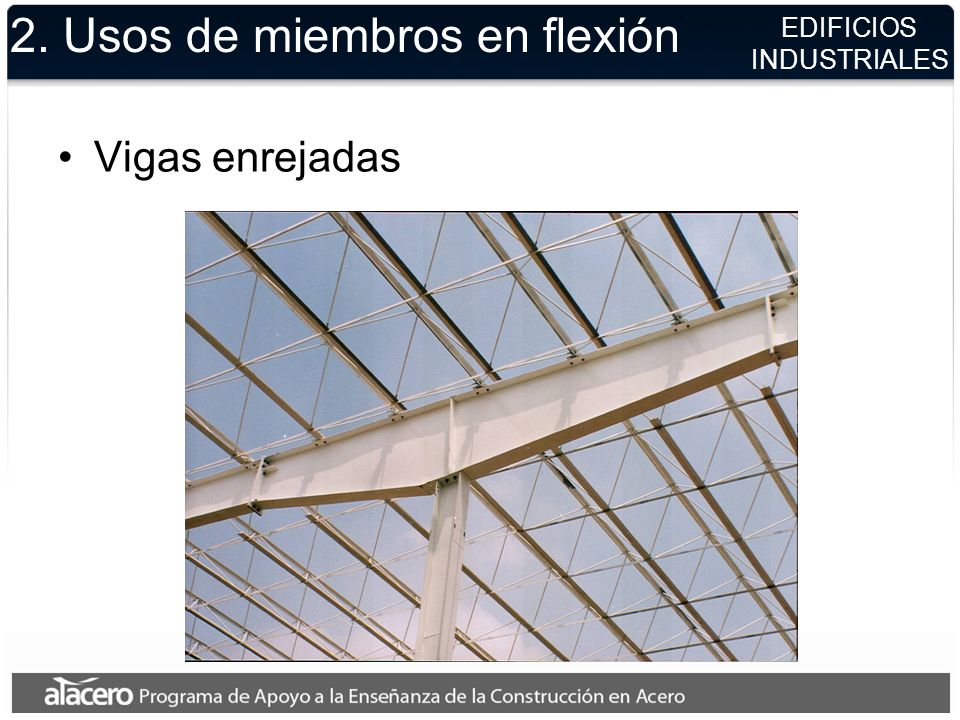

4 2. Usos de miembros en flexión Vigas enrejadas EDIFICIOS INDUSTRIALES

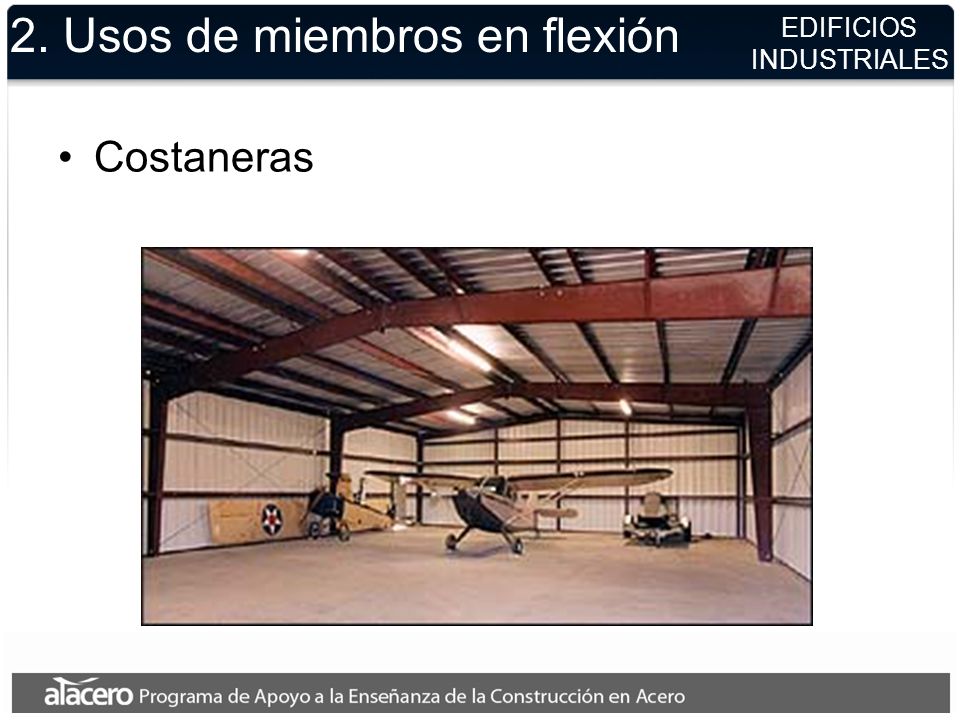

5 2. Usos de miembros en flexión Costaneras EDIFICIOS INDUSTRIALES

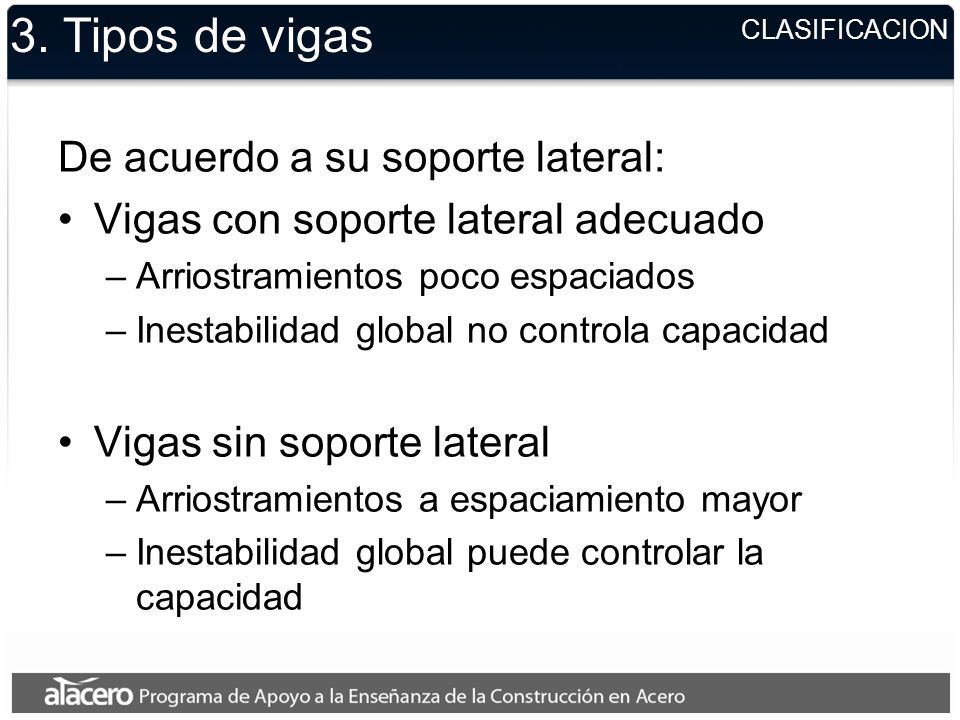

6 CLASIFICACION 3. Tipos de vigas De acuerdo a su soporte lateral: Vigas con soporte lateral adecuado –Arriostramientos poco espaciados –Inestabilidad global no controla capacidad Vigas sin soporte lateral –Arriostramientos a espaciamiento mayor –Inestabilidad global puede controlar la capacidad

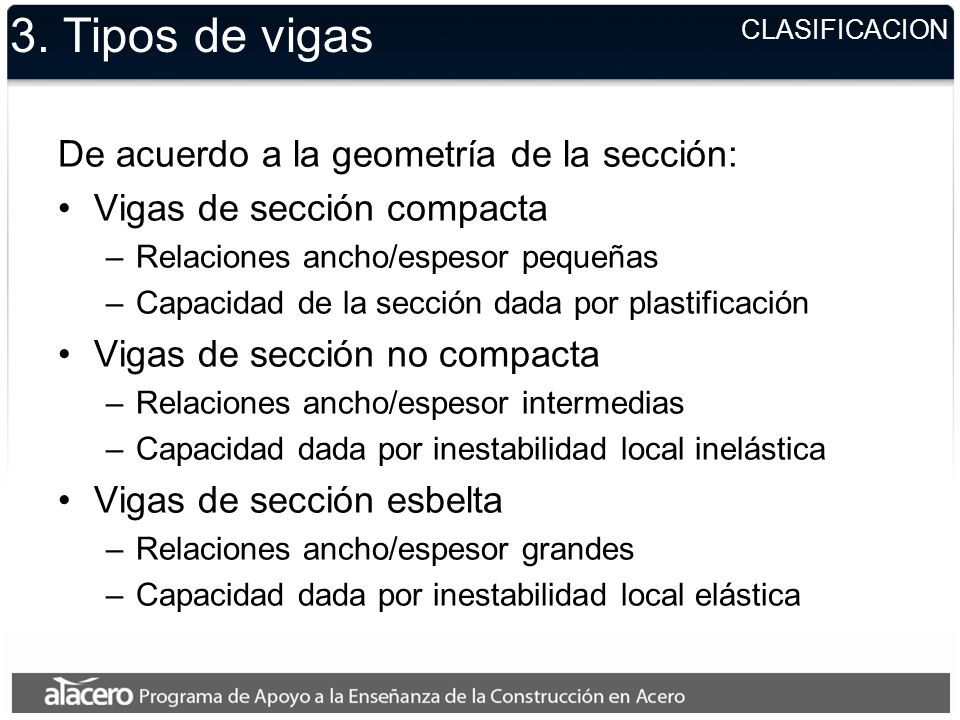

7 CLASIFICACION 3. Tipos de vigas De acuerdo a la geometría de la sección: Vigas de sección compacta –Relaciones ancho/espesor pequeñas –Capacidad de la sección dada por plastificación Vigas de sección no compacta –Relaciones ancho/espesor intermedias –Capacidad dada por inestabilidad local inelástica Vigas de sección esbelta –Relaciones ancho/espesor grandes –Capacidad dada por inestabilidad local elástica
