INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 1 | 17

Presentación del tema: "INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 1 | 17"— Transcripción de la presentación:

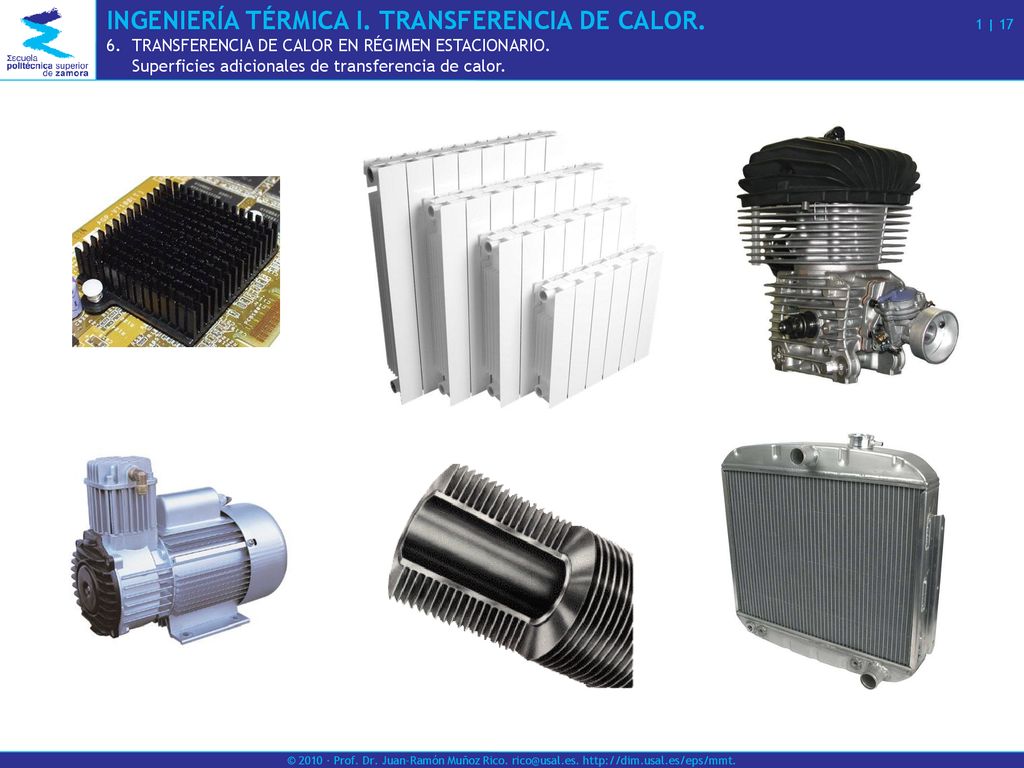

1 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 1 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

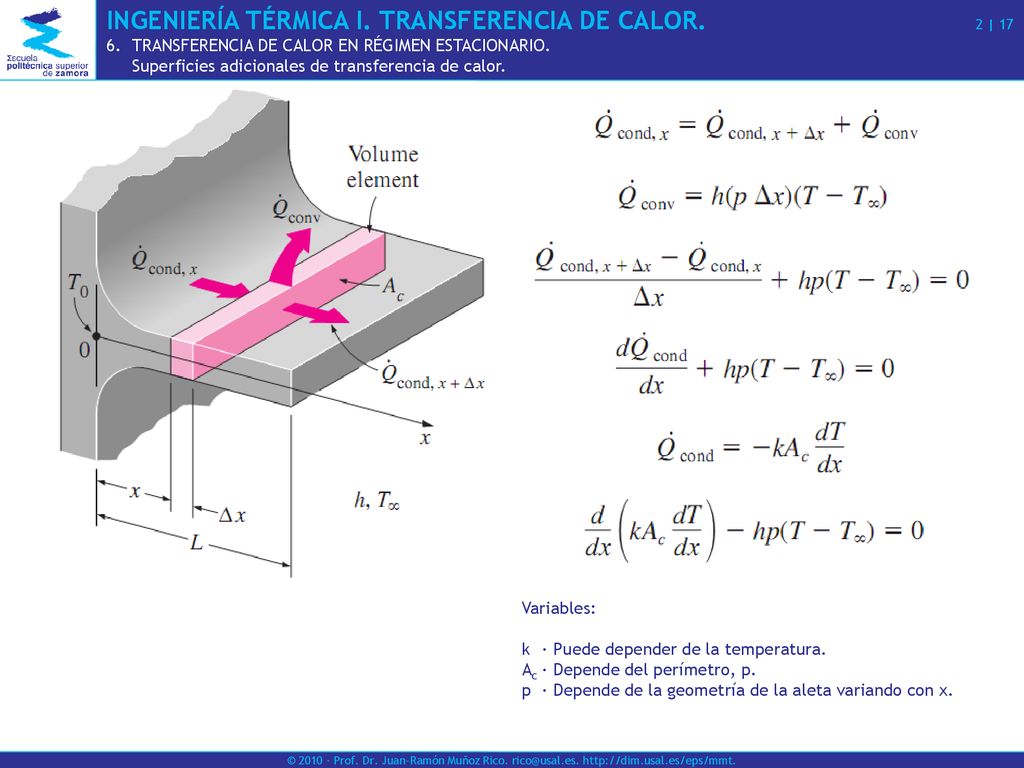

2 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 2 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. Variables: k · Puede depender de la temperatura. Ac · Depende del perímetro, p. p · Depende de la geometría de la aleta variando con x. © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

3 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 3 | 17

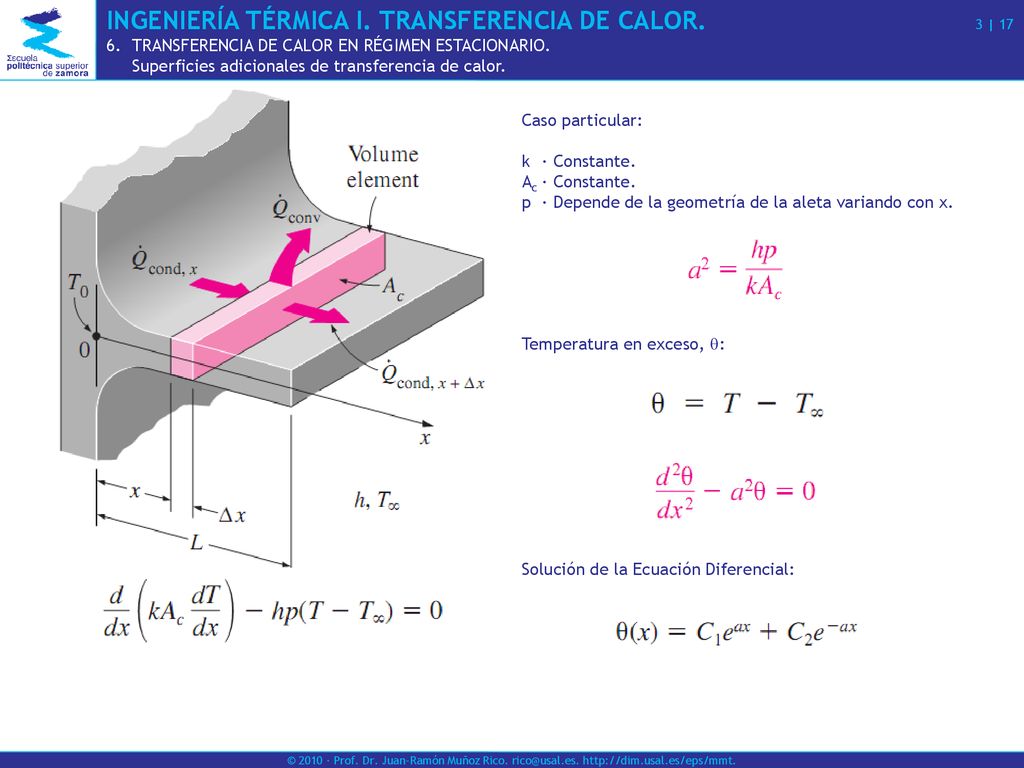

TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. Caso particular: k · Constante. Ac · Constante. p · Depende de la geometría de la aleta variando con x. Temperatura en exceso, q: Solución de la Ecuación Diferencial: © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

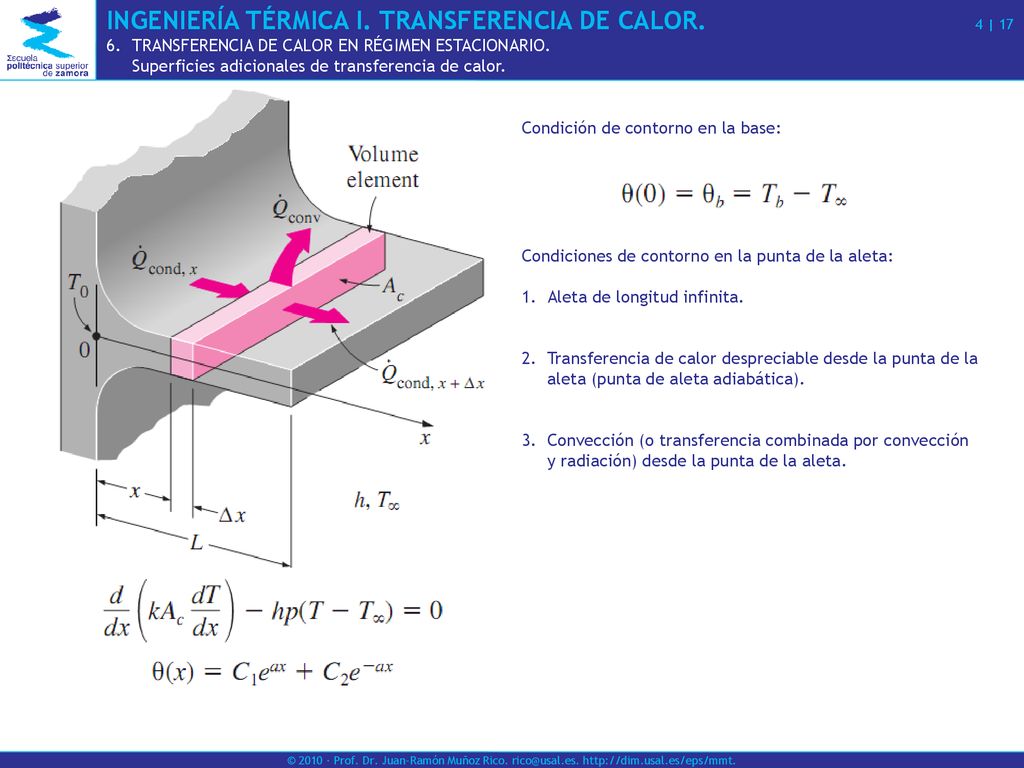

4 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 4 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. Condición de contorno en la base: Condiciones de contorno en la punta de la aleta: Aleta de longitud infinita. Transferencia de calor despreciable desde la punta de la aleta (punta de aleta adiabática). Convección (o transferencia combinada por convección y radiación) desde la punta de la aleta. © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

5 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 5 | 17

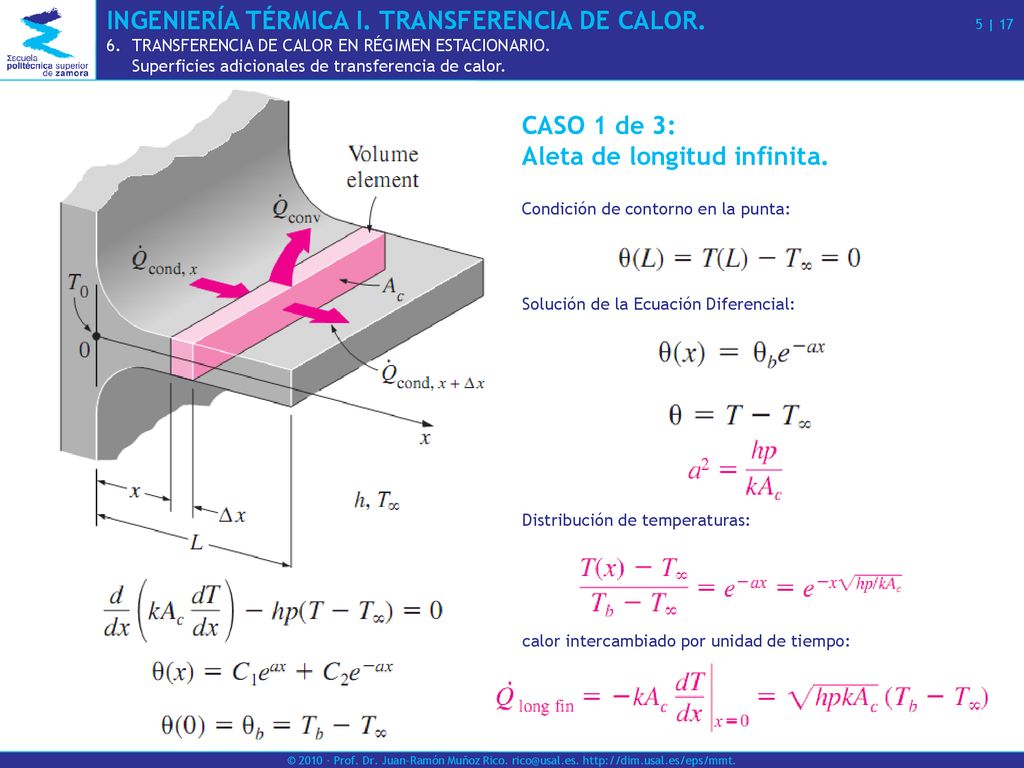

TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. CASO 1 de 3: Aleta de longitud infinita. Condición de contorno en la punta: Solución de la Ecuación Diferencial: Distribución de temperaturas: calor intercambiado por unidad de tiempo: © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

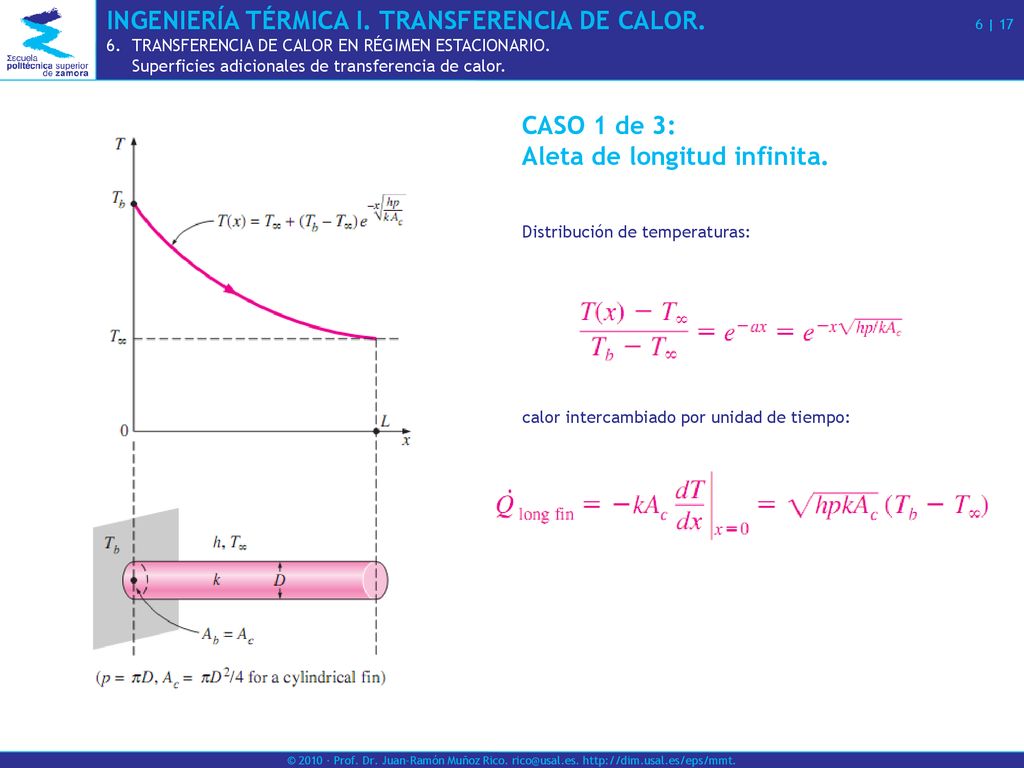

6 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 6 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. CASO 1 de 3: Aleta de longitud infinita. Distribución de temperaturas: calor intercambiado por unidad de tiempo: © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

7 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 7 | 17

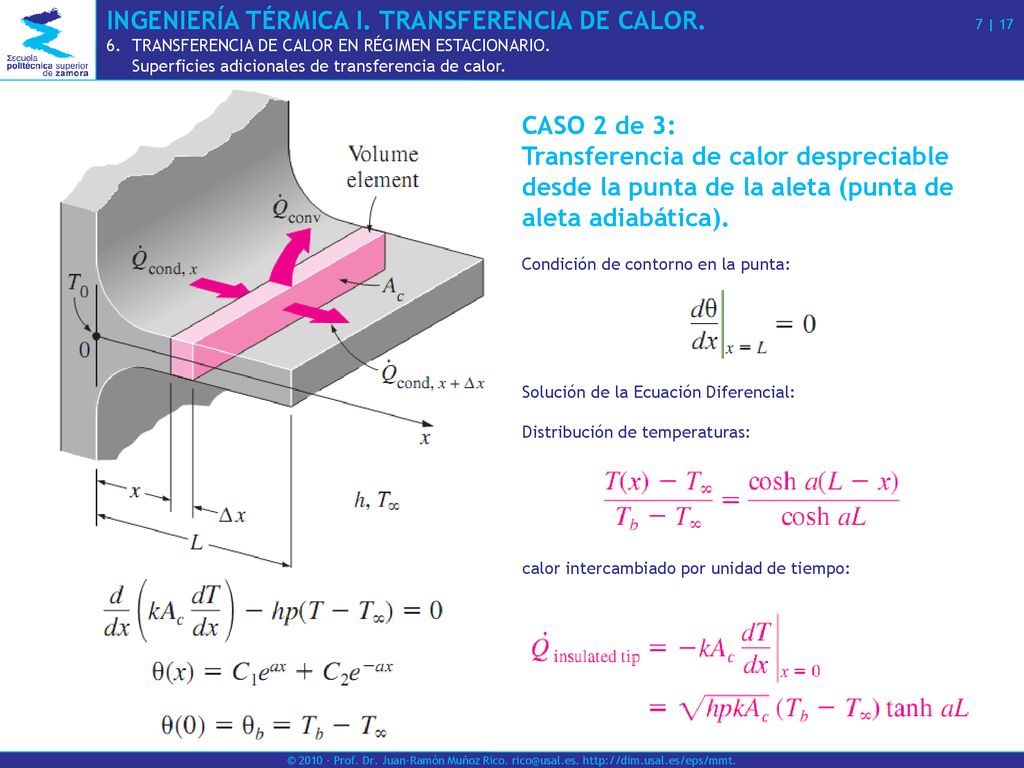

TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. CASO 2 de 3: Transferencia de calor despreciable desde la punta de la aleta (punta de aleta adiabática). Condición de contorno en la punta: Solución de la Ecuación Diferencial: Distribución de temperaturas: calor intercambiado por unidad de tiempo: © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

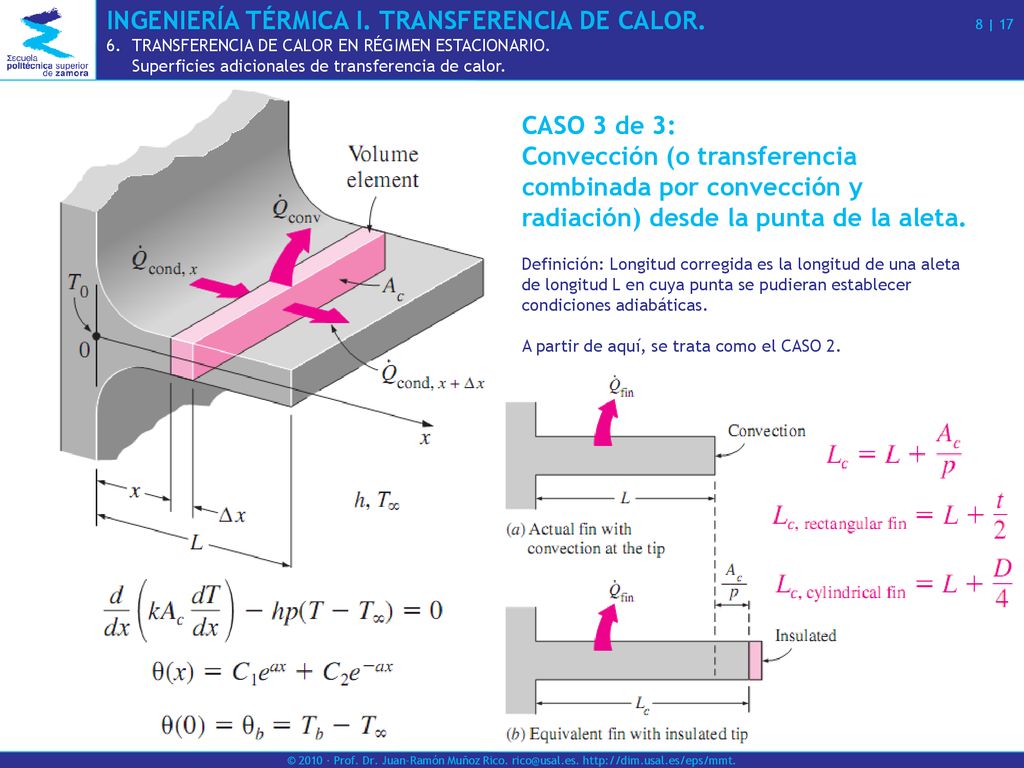

8 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 8 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. CASO 3 de 3: Convección (o transferencia combinada por convección y radiación) desde la punta de la aleta. Definición: Longitud corregida es la longitud de una aleta de longitud L en cuya punta se pudieran establecer condiciones adiabáticas. A partir de aquí, se trata como el CASO 2. © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

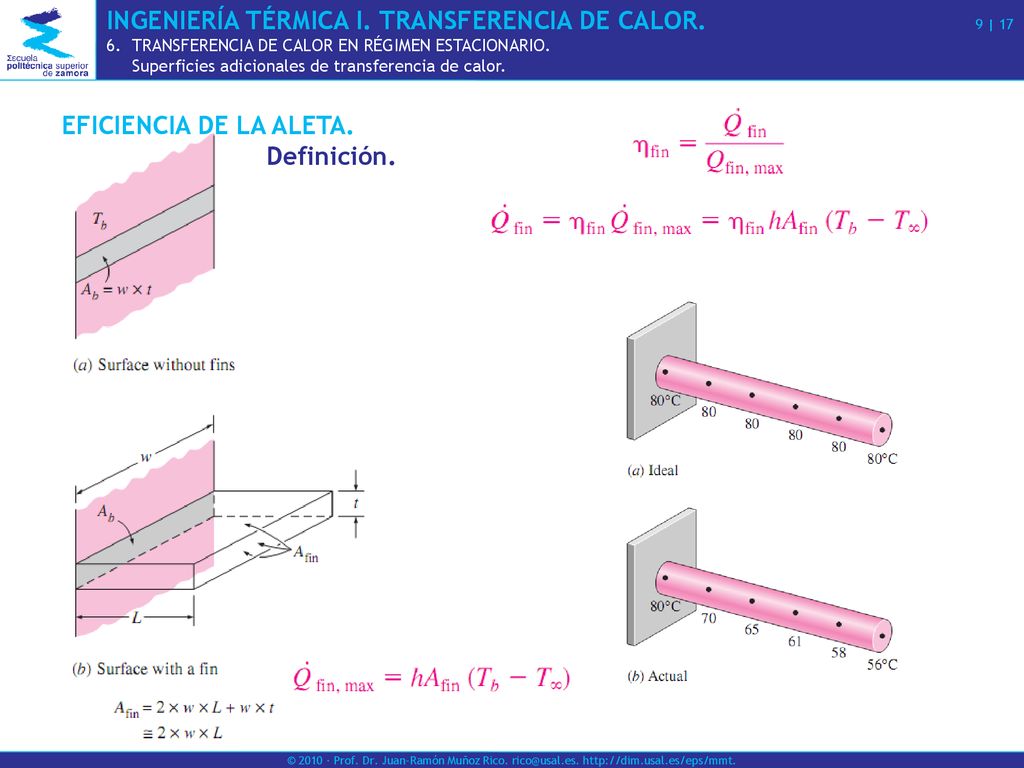

9 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 9 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. EFICIENCIA DE LA ALETA. Definición. © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

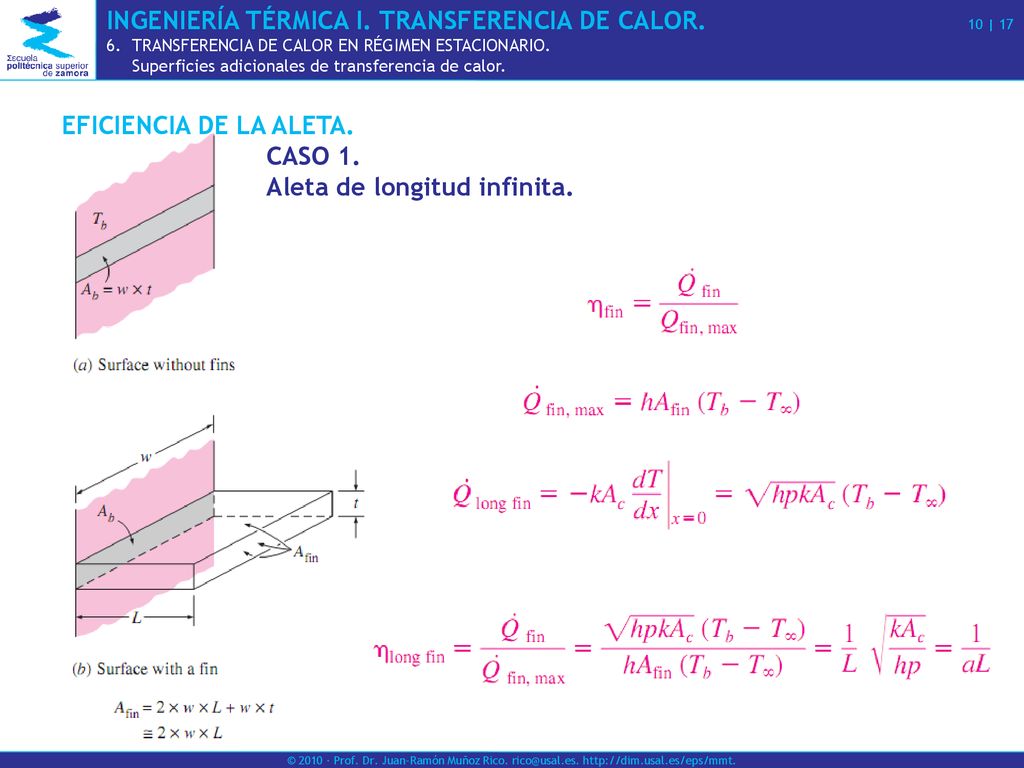

10 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 10 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. EFICIENCIA DE LA ALETA. CASO 1. Aleta de longitud infinita. © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

11 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 11 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. EFICIENCIA DE LA ALETA. CASO 2 (y 3, una vez se corrige la longitud). Transferencia de calor despreciable desde la punta de la aleta (punta de aleta adiabática). . © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

12 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 12 | 17

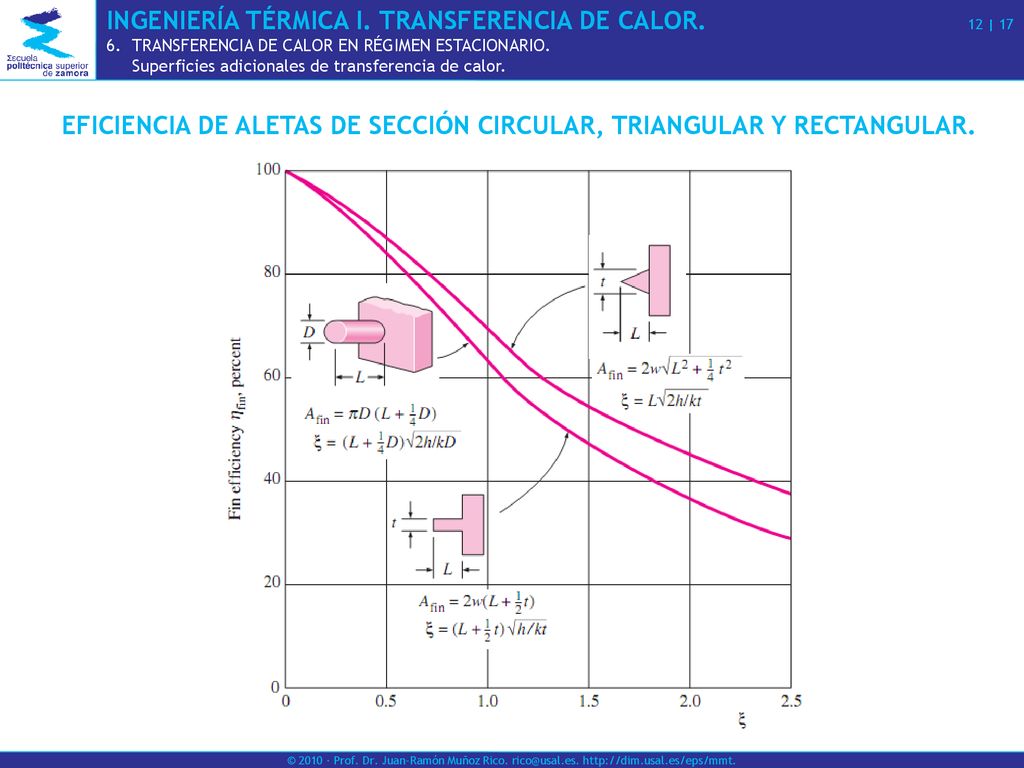

TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. EFICIENCIA DE ALETAS DE SECCIÓN CIRCULAR, TRIANGULAR Y RECTANGULAR. © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

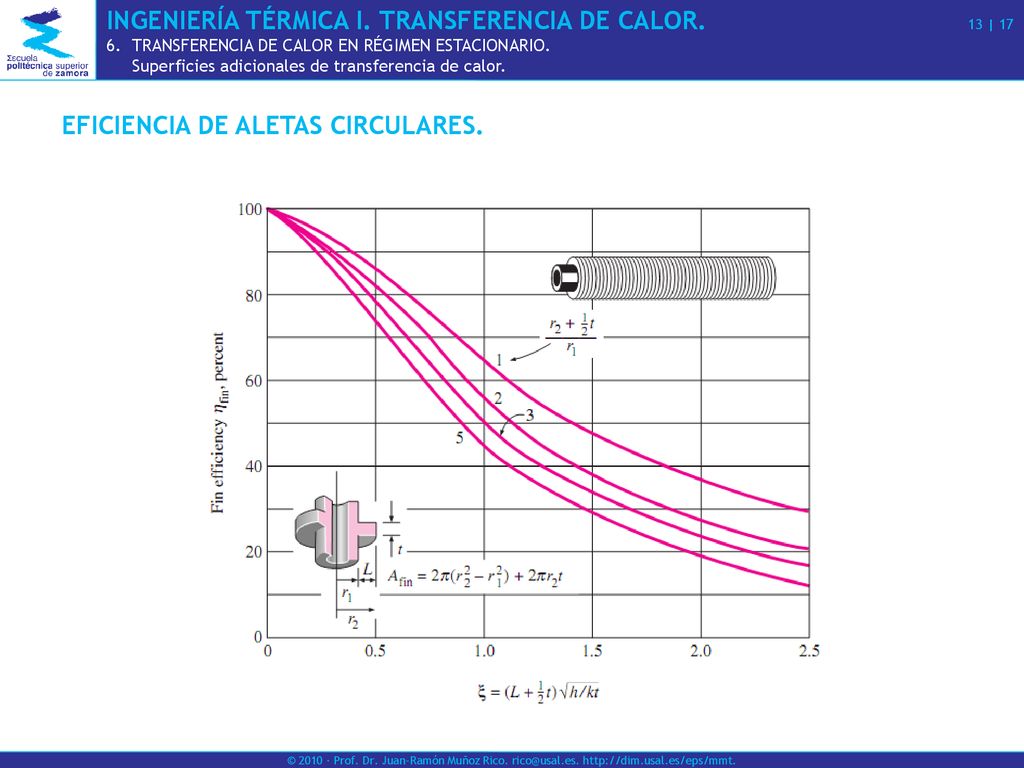

13 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 13 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. EFICIENCIA DE ALETAS CIRCULARES. © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

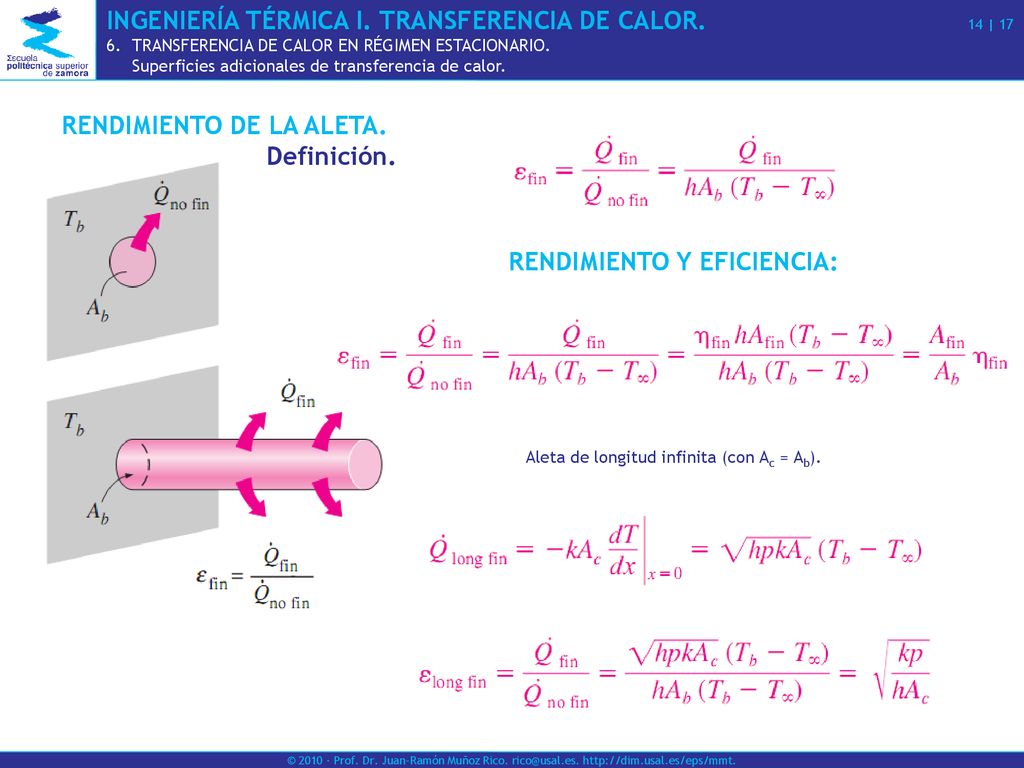

14 RENDIMIENTO Y EFICIENCIA:
INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR | 17 TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. RENDIMIENTO DE LA ALETA. Definición. RENDIMIENTO Y EFICIENCIA: Aleta de longitud infinita (con Ac = Ab). © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

15 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 15 | 17

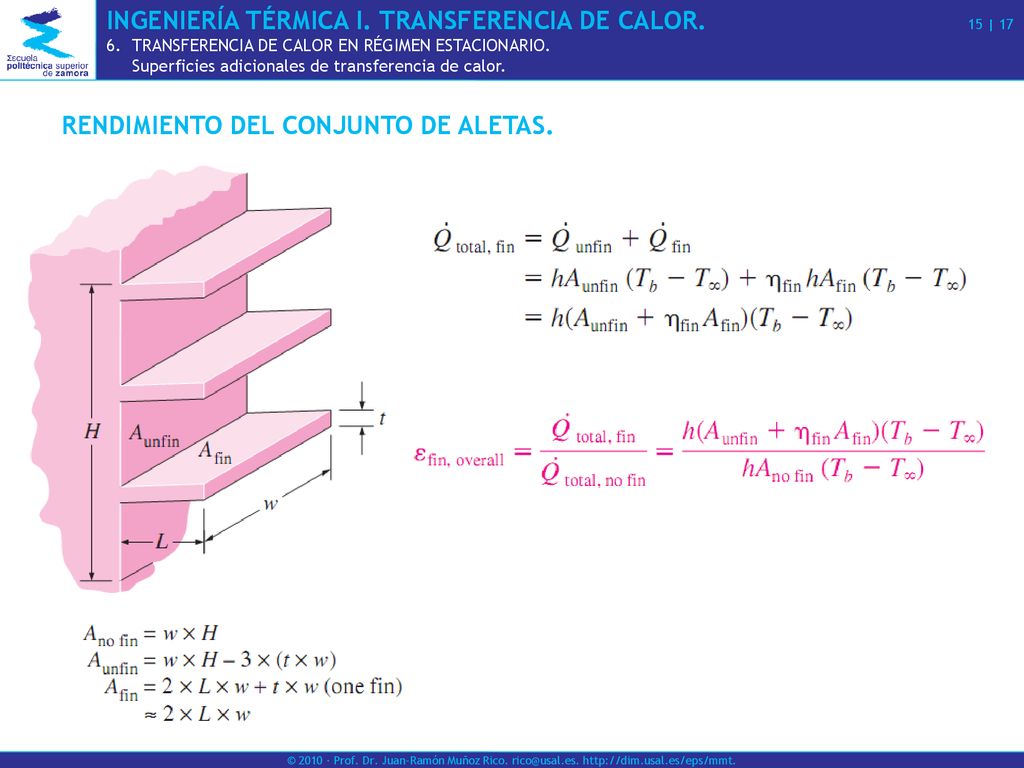

TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. RENDIMIENTO DEL CONJUNTO DE ALETAS. © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

16 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 16 | 17

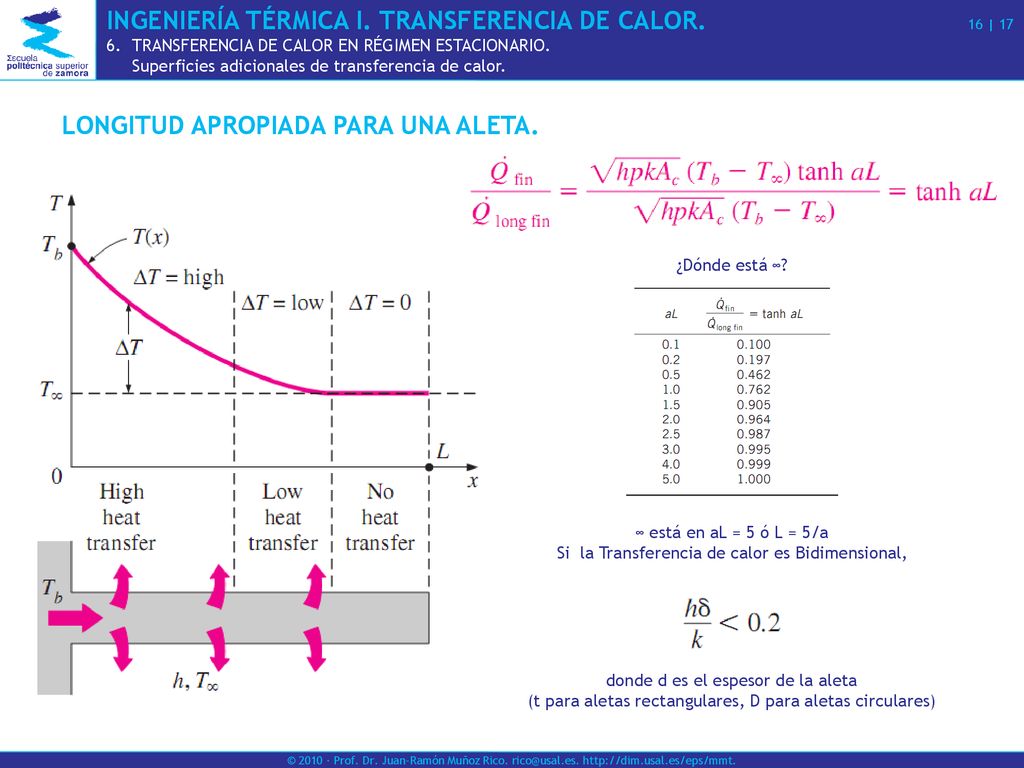

TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. LONGITUD APROPIADA PARA UNA ALETA. ¿Dónde está ∞? ∞ está en aL = 5 ó L = 5/a Si la Transferencia de calor es Bidimensional, donde d es el espesor de la aleta (t para aletas rectangulares, D para aletas circulares) © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.

17 INGENIERÍA TÉRMICA I. TRANSFERENCIA DE CALOR. 17 | 17
TRANSFERENCIA DE CALOR EN RÉGIMEN ESTACIONARIO. Superficies adicionales de transferencia de calor. SUMIDEROS O DISIPADORES DE CALOR PARA CIRCUITOS ELECTRÓNICOS. Si la Transferencia de calor es Bidimensional, ∞ está en, donde d es el espesor de la aleta (t para aletas rectangulares, D para aletas circulares) Aletas de Aluminio negro anodizado 6063T-5 De 76 mm de longitud (de Vemaline Products, Inc) © 2010 · Prof. Dr. Juan-Ramón Muñoz Rico.
