1 Termodinámica y transferencia de calor
CONCEPTOS BASICOS DE TRANSFERENCIA DE CALOR Por: Ing. Luis L. Lopez Taborda Termodinámica y transferencia de calor La termodinámica trata de las transformaciones de la energía térmica (calor) entre estados en equilibrio, por medio de esta se calculan cantidades de calor y trabajo asociados a los estados. La transferencia de calor trata sobre estados fuera de equilibrio, por medio de esta se calculan áreas, tiempos, y flujos de calor transferidos, asociados a la diferencia de temperatura entre cuerpos (falta de equilibrio térmico). [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

2 Áreas de aplicación [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

3 Ingeniería de la Transferencia del calor
Modelar es una forma simple de realizar cálculos, pero implica simplificaciones a costa de sacrificar exactitud [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

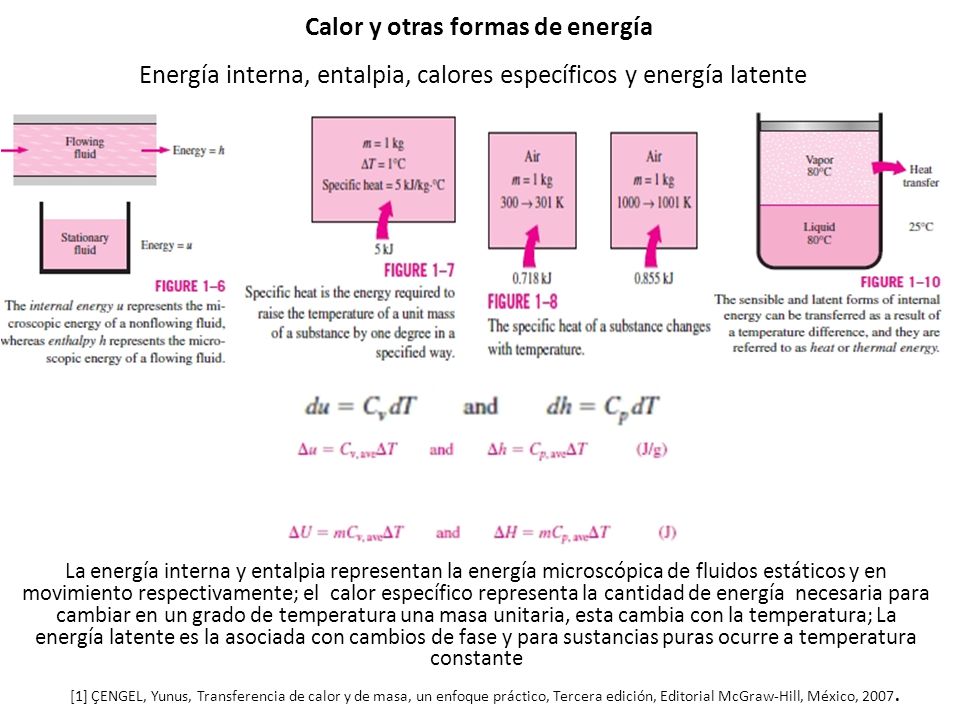

4 Energía interna, entalpia, calores específicos y energía latente
Calor y otras formas de energía Energía interna, entalpia, calores específicos y energía latente La energía interna y entalpia representan la energía microscópica de fluidos estáticos y en movimiento respectivamente; el calor específico representa la cantidad de energía necesaria para cambiar en un grado de temperatura una masa unitaria, esta cambia con la temperatura; La energía latente es la asociada con cambios de fase y para sustancias puras ocurre a temperatura constante [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

5 Transferencia de calor
La transferencia de una cantidad de calor de un cuerpo a otro, es un fenómeno que requiere una cantidad de tiempo especifico, a una tasa de flujo de calor especifica. En casos particulares esta tasa de flujo es constante, y por unidad de área. [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

6 Primera ley de la Termodinámica
Sistemas cerrados [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

7 Sistemas abiertos [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

8 Balance de energía en superficies
[1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

9 Mecanismos de transferencia de Calor
Ecuación de Fourier [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

10 Conductividad térmica

11 Difusividad térmica [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

12 Convección [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

13 Radiación [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

14 Emisividad, convección, conducción y radiación
[1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.

15 Referencias [1] ÇENGEL, Yunus, Transferencia de calor y de masa, un enfoque práctico, Tercera edición, Editorial McGraw-Hill, México, 2007.
