1 Normes bàsiques d’acotació

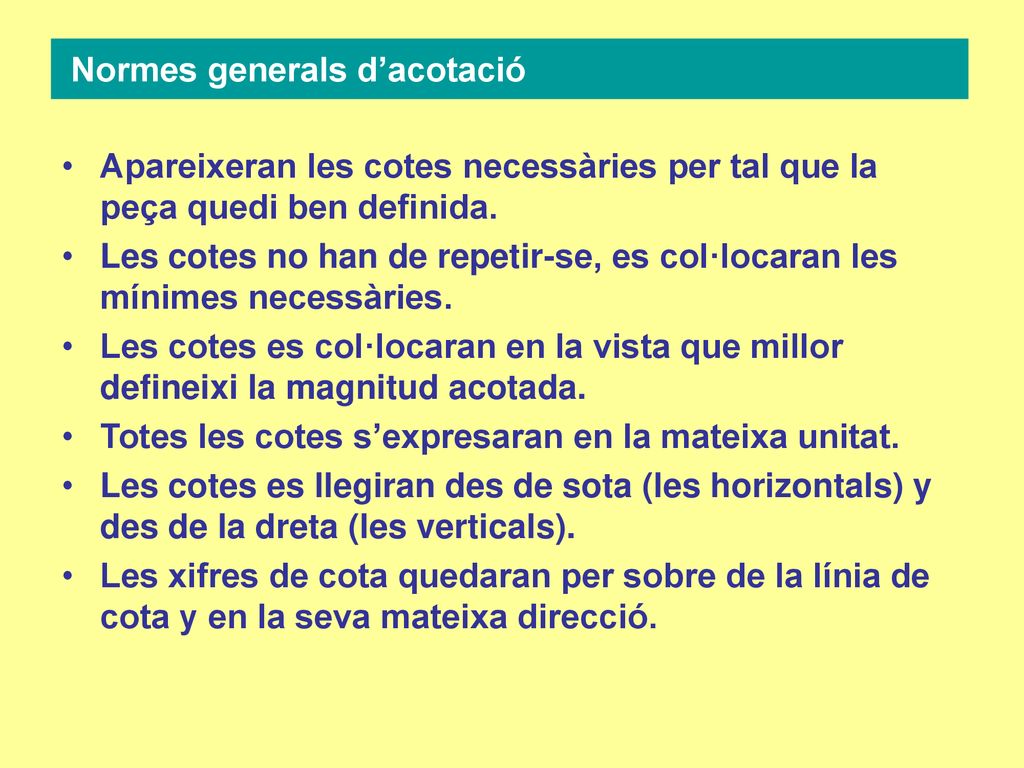

2 Normes generals d’acotació
Apareixeran les cotes necessàries per tal que la peça quedi ben definida. Les cotes no han de repetir-se, es col·locaran les mínimes necessàries. Les cotes es col·locaran en la vista que millor defineixi la magnitud acotada. Totes les cotes s’expresaran en la mateixa unitat. Les cotes es llegiran des de sota (les horizontals) y des de la dreta (les verticals). Les xifres de cota quedaran per sobre de la línia de cota y en la seva mateixa direcció.

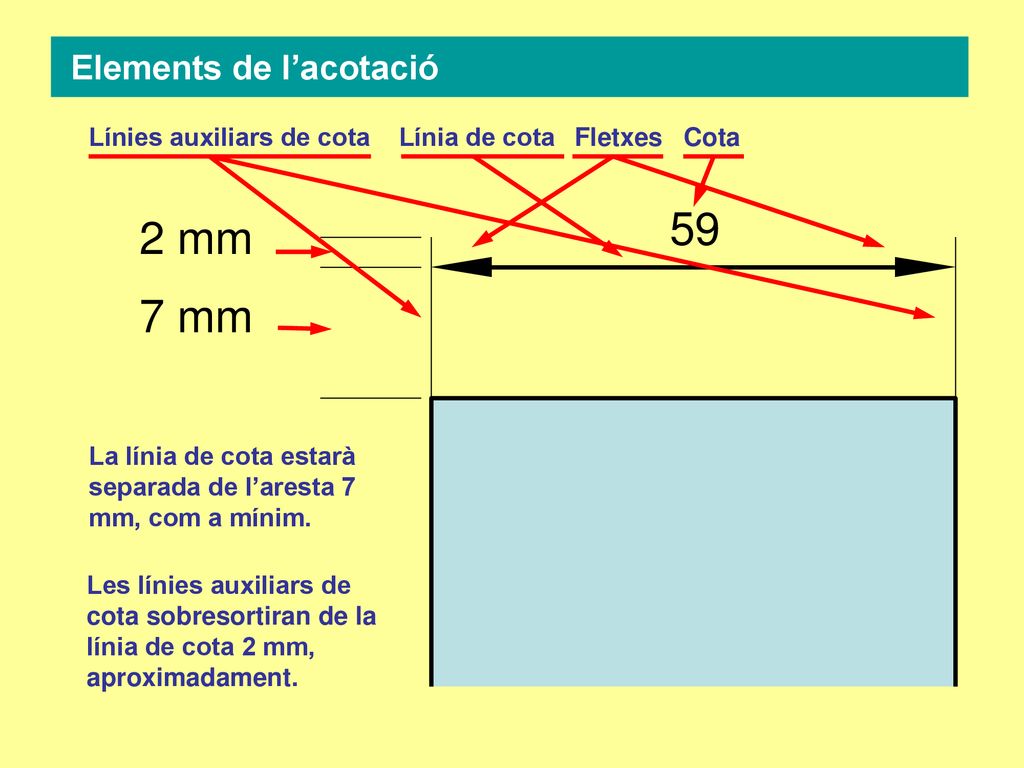

3 59 2 mm 7 mm Elements de l’acotació Línies auxiliars de cota
Línia de cota Fletxes Cota 59 2 mm 7 mm La línia de cota estarà separada de l’aresta 7 mm, com a mínim. Les línies auxiliars de cota sobresortiran de la línia de cota 2 mm, aproximadament.

4 Acotació d’arestes (I)
Les línies de cota no poden coincidir amb les arestes... ...ni ser continuació d’elles... ...ni poden coincidir amb els eixos. Las líneas de acotación no deben coincidir con aristas y ejes ni ser continuación de aristas

5 Acotació d’aristes (II)
Les línies d’acotació no es creuen entre sí ni amb cap altra línia. Las líneas de acotación no se cruzan entre si ni con ninguna otra línea.

6 Acotació d’arestes (III)
Las línies d’acotació en sèrie es col·loquen alineades. Las líneas de acotación en serie se colocan alineadas.

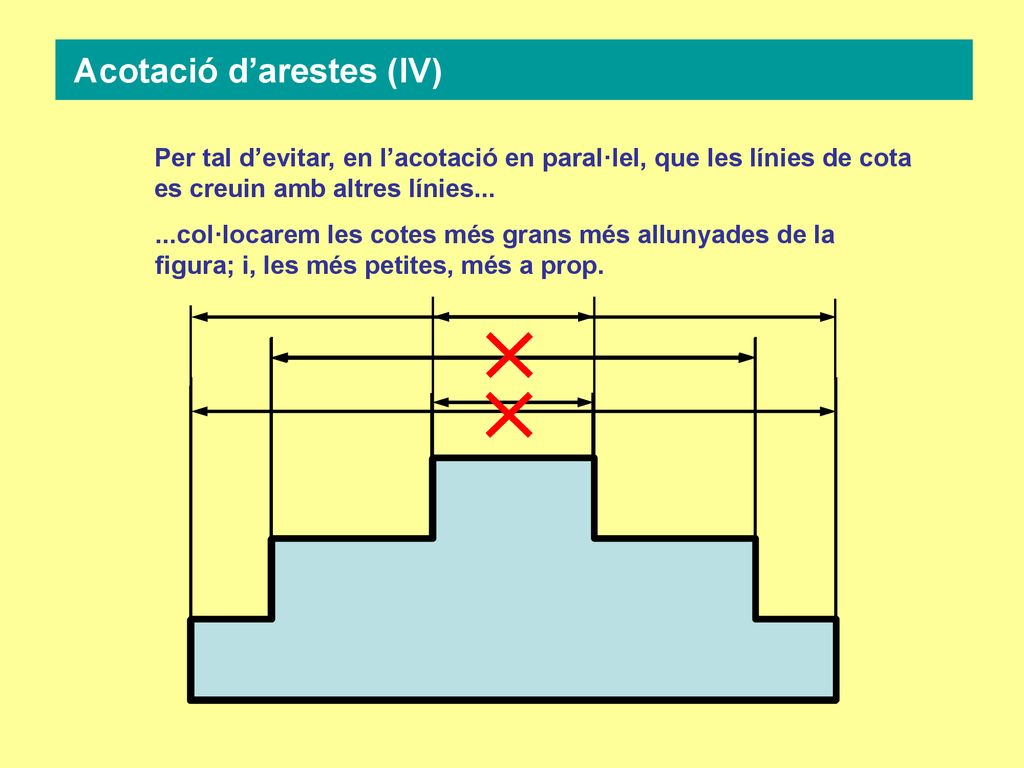

7 Acotació d’arestes (IV)
Per tal d’evitar, en l’acotació en paral·lel, que les línies de cota es creuin amb altres línies... ...col·locarem les cotes més grans més allunyades de la figura; i, les més petites, més a prop.

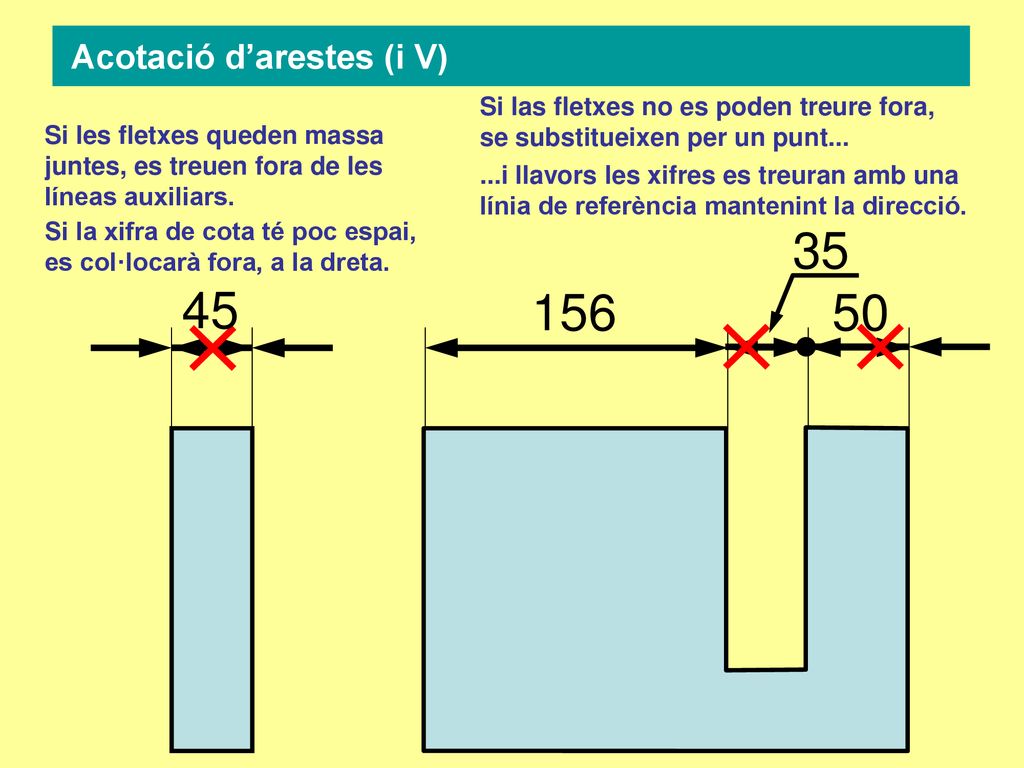

8 35 45 156 50 Acotació d’arestes (i V)
Si las fletxes no es poden treure fora, se substitueixen per un punt... Si les fletxes queden massa juntes, es treuen fora de les líneas auxiliars. ...i llavors les xifres es treuran amb una línia de referència mantenint la direcció. Si la xifra de cota té poc espai, es col·locarà fora, a la dreta. 35 45 156 50

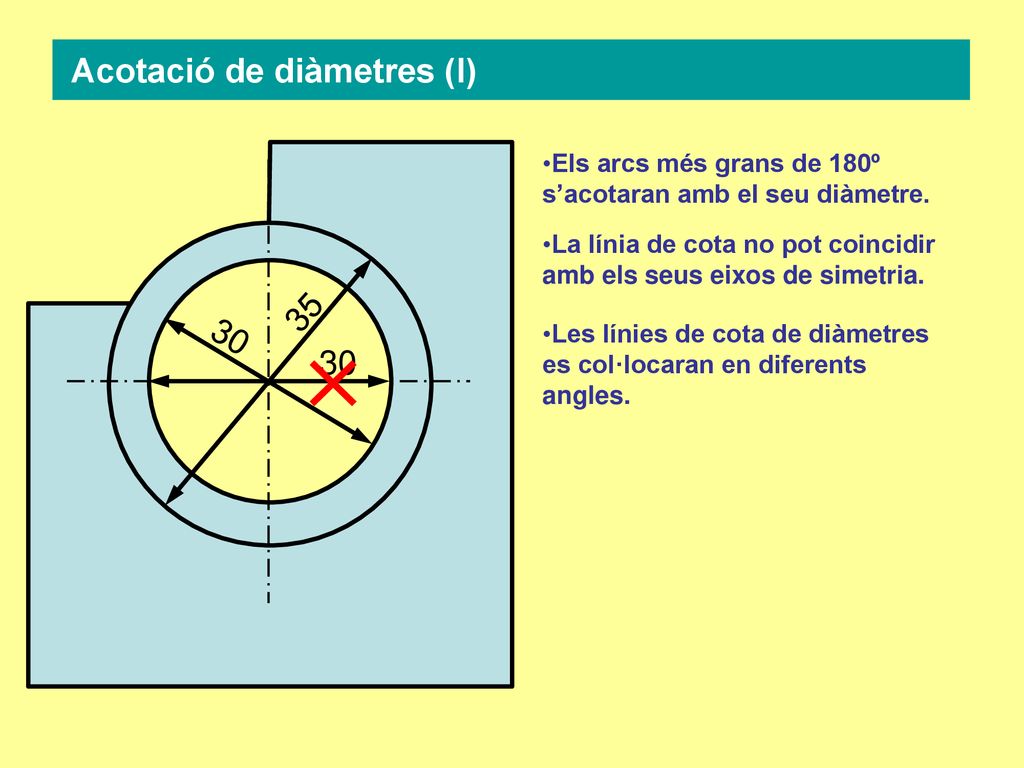

9 Acotació de diàmetres (I)
Els arcs més grans de 180º s’acotaran amb el seu diàmetre. La línia de cota no pot coincidir amb els seus eixos de simetria. 35 30 Les línies de cota de diàmetres es col·locaran en diferents angles. 30

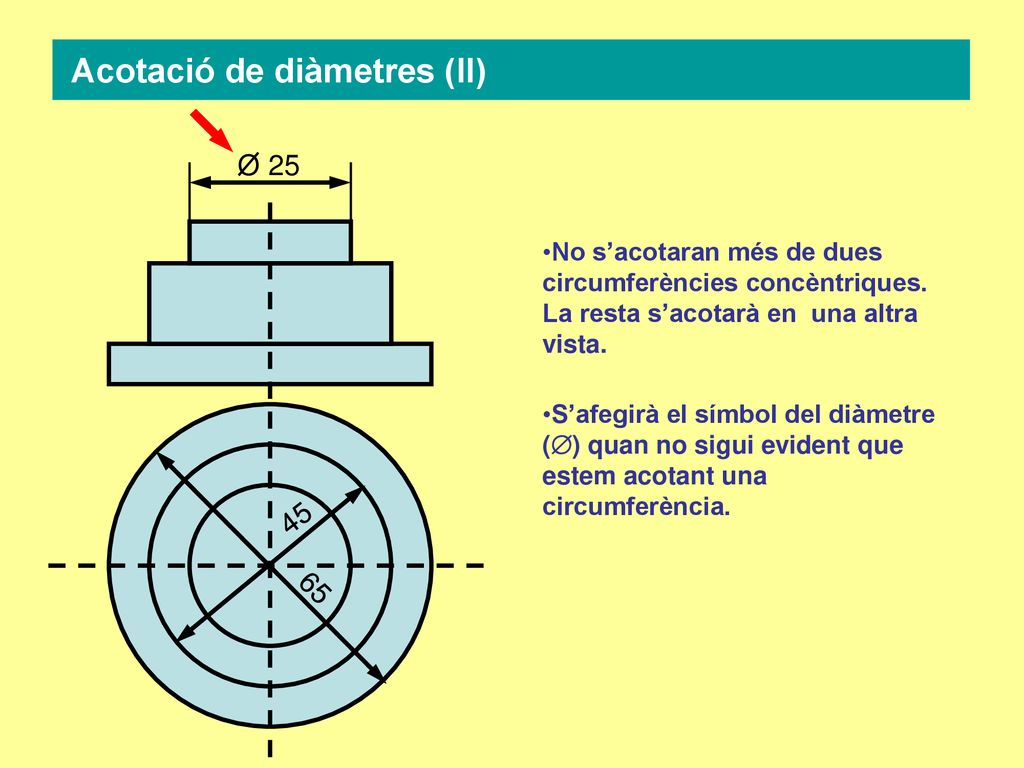

10 Acotació de diàmetres (II)
25 No s’acotaran més de dues circumferències concèntriques. La resta s’acotarà en una altra vista. S’afegirà el símbol del diàmetre () quan no sigui evident que estem acotant una circumferència. 45 65

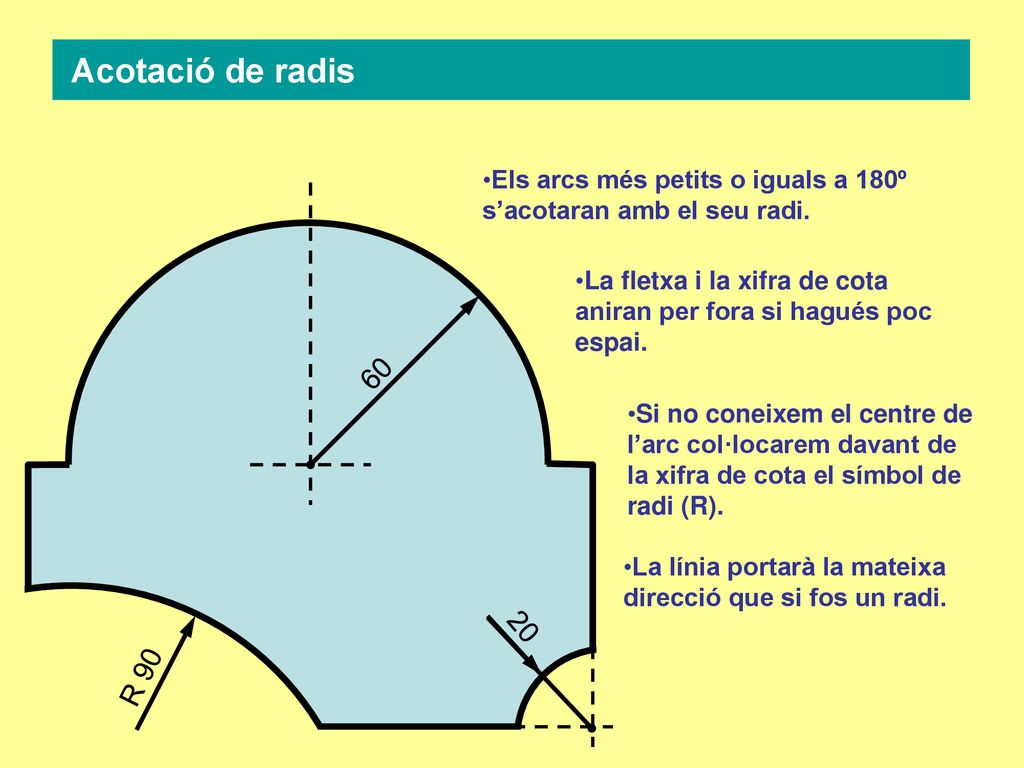

11 Acotació de radis Els arcs més petits o iguals a 180º s’acotaran amb el seu radi. La fletxa i la xifra de cota aniran per fora si hagués poc espai. 60 Si no coneixem el centre de l’arc col·locarem davant de la xifra de cota el símbol de radi (R). La línia portarà la mateixa direcció que si fos un radi. 20 R 90
