1 Marcos arquitectónicos de Red SONA (Service-Oriented Network Architecture) Arquitectura orientada a Servicios de Red IIN (Intelligent Information Network) Red Inteligente de la Información UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

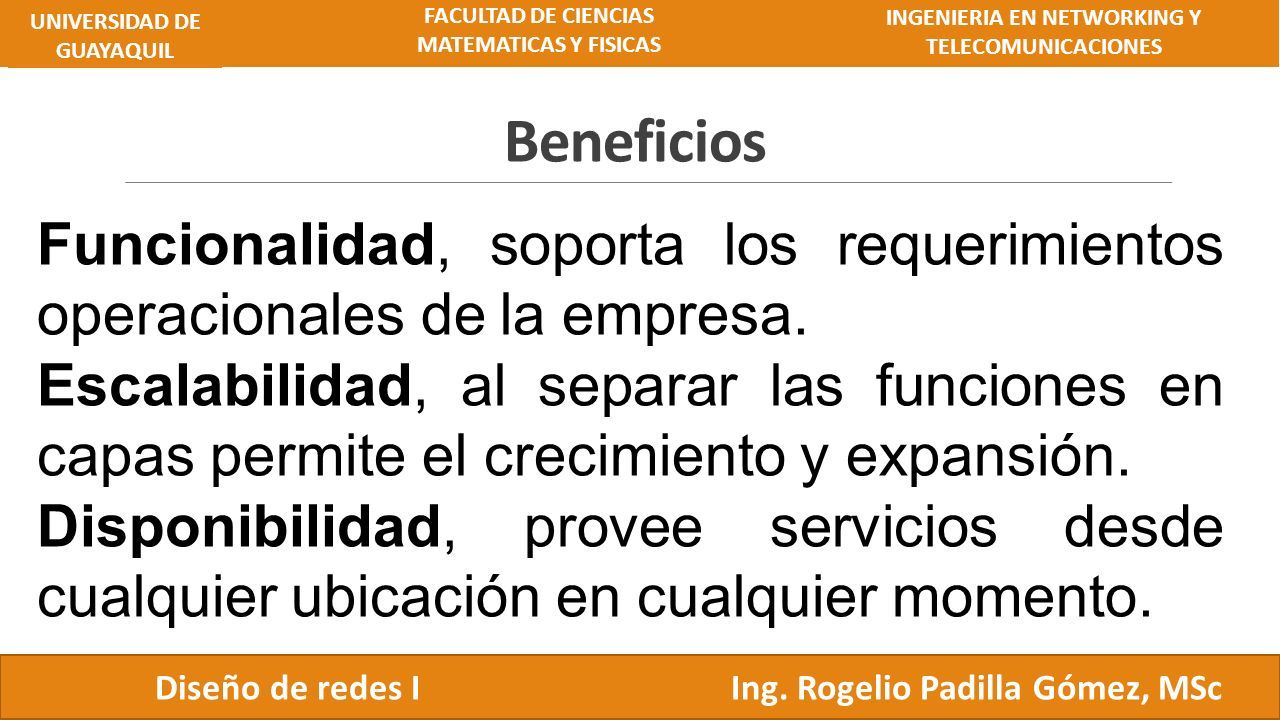

2 Beneficios Funcionalidad, soporta los requerimientos operacionales de la empresa. Escalabilidad, al separar las funciones en capas permite el crecimiento y expansión. Disponibilidad, provee servicios desde cualquier ubicación en cualquier momento. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

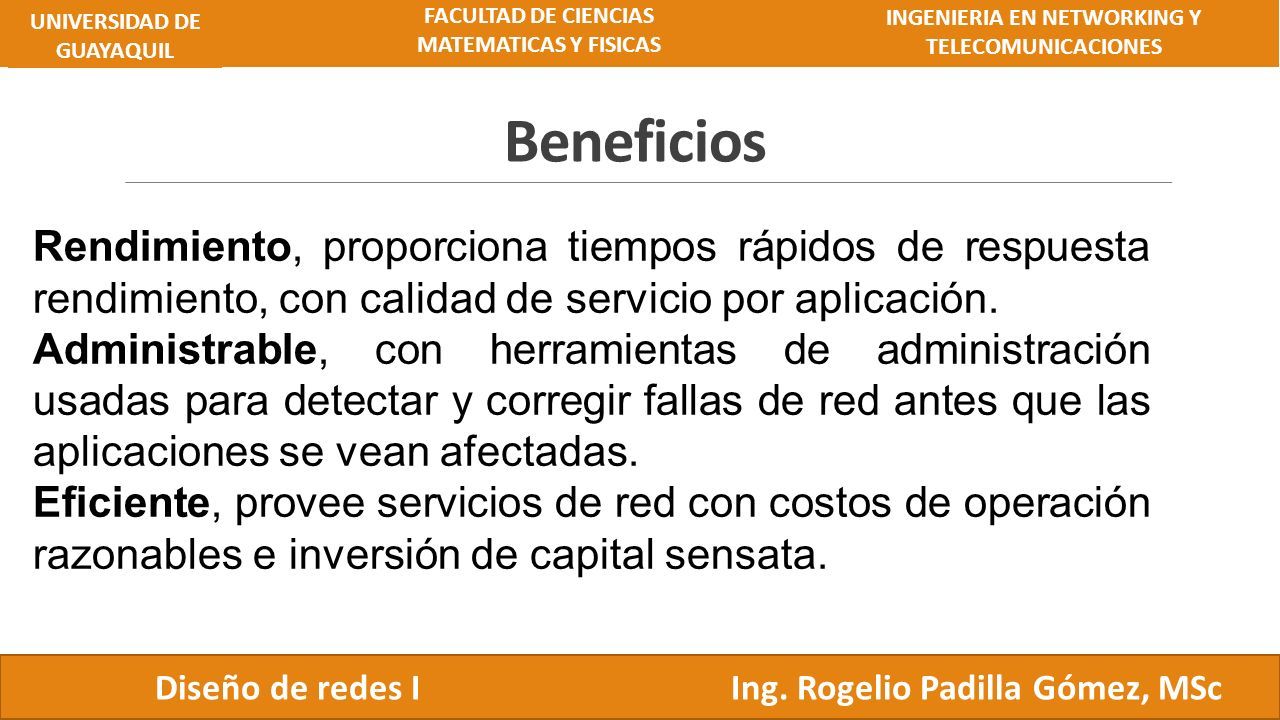

3 Beneficios Rendimiento, proporciona tiempos rápidos de respuesta rendimiento, con calidad de servicio por aplicación. Administrable, con herramientas de administración usadas para detectar y corregir fallas de red antes que las aplicaciones se vean afectadas. Eficiente, provee servicios de red con costos de operación razonables e inversión de capital sensata. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

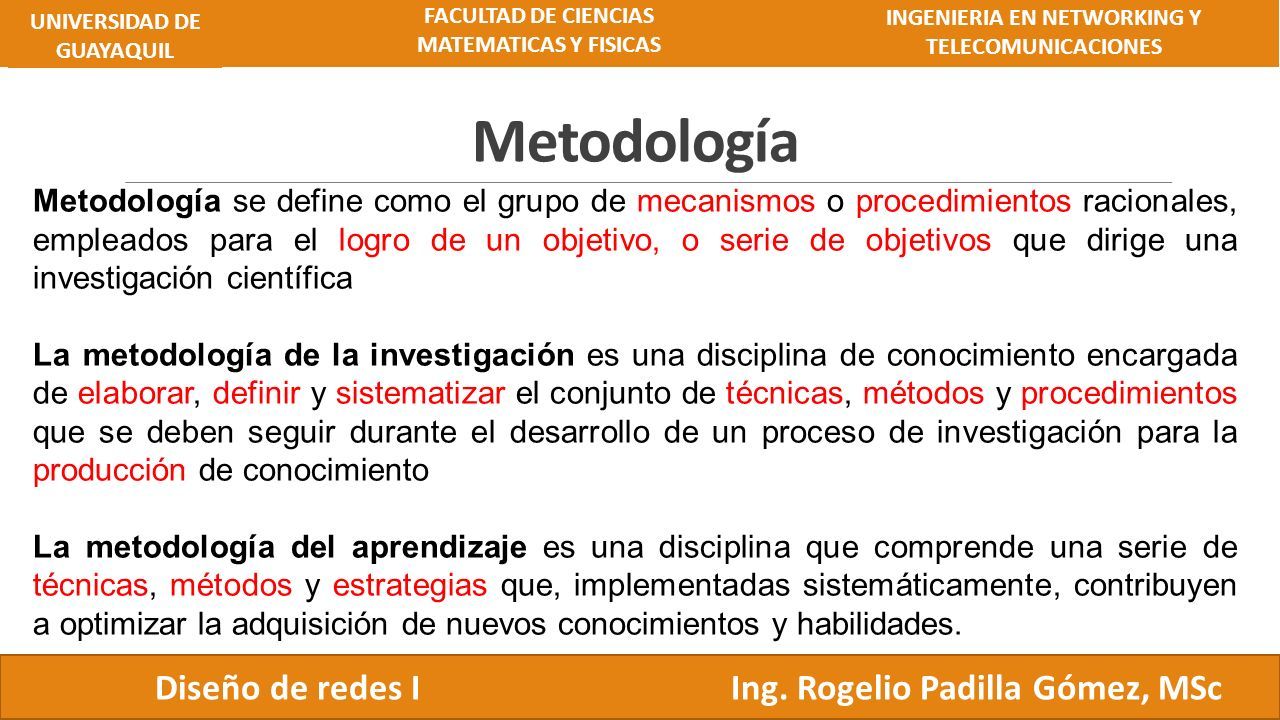

4 Metodología Metodología se define como el grupo de mecanismos o procedimientos racionales, empleados para el logro de un objetivo, o serie de objetivos que dirige una investigación científica La metodología de la investigación es una disciplina de conocimiento encargada de elaborar, definir y sistematizar el conjunto de técnicas, métodos y procedimientos que se deben seguir durante el desarrollo de un proceso de investigación para la producción de conocimiento La metodología del aprendizaje es una disciplina que comprende una serie de técnicas, métodos y estrategias que, implementadas sistemáticamente, contribuyen a optimizar la adquisición de nuevos conocimientos y habilidades. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

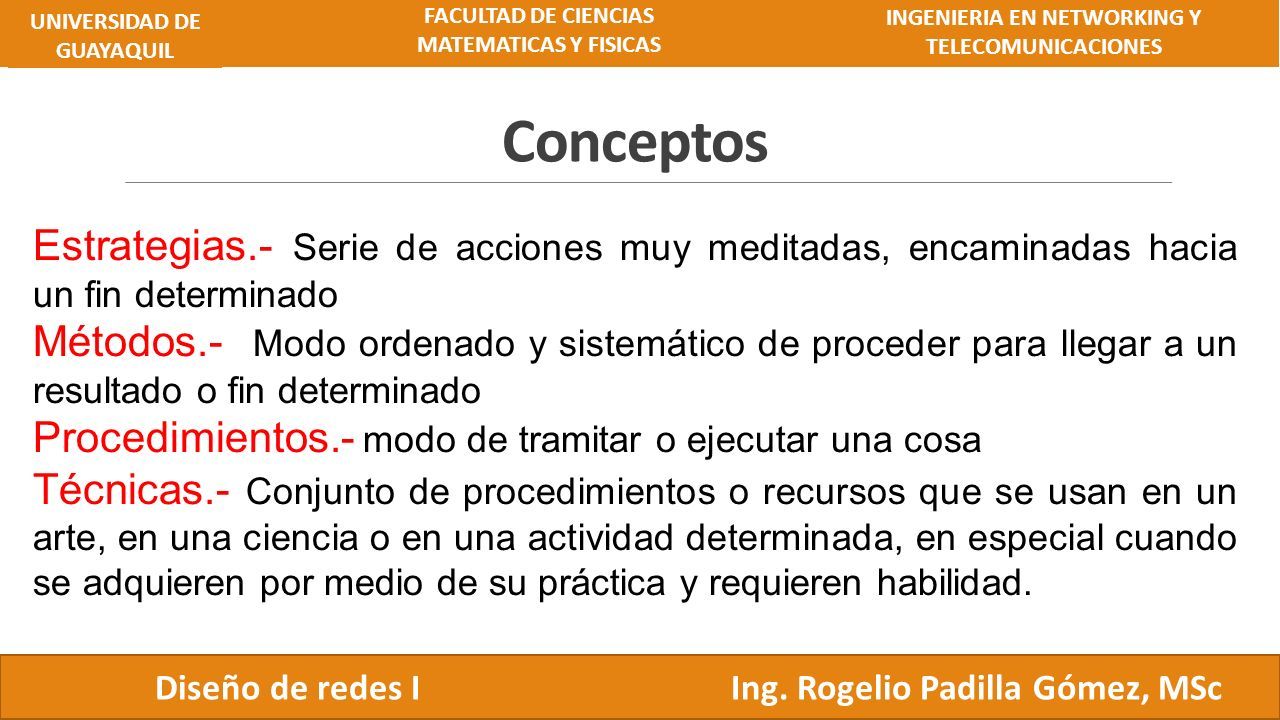

5 Conceptos Estrategias.- Serie de acciones muy meditadas, encaminadas hacia un fin determinado Métodos.- Modo ordenado y sistemático de proceder para llegar a un resultado o fin determinado Procedimientos.- modo de tramitar o ejecutar una cosa Técnicas.- Conjunto de procedimientos o recursos que se usan en un arte, en una ciencia o en una actividad determinada, en especial cuando se adquieren por medio de su práctica y requieren habilidad. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

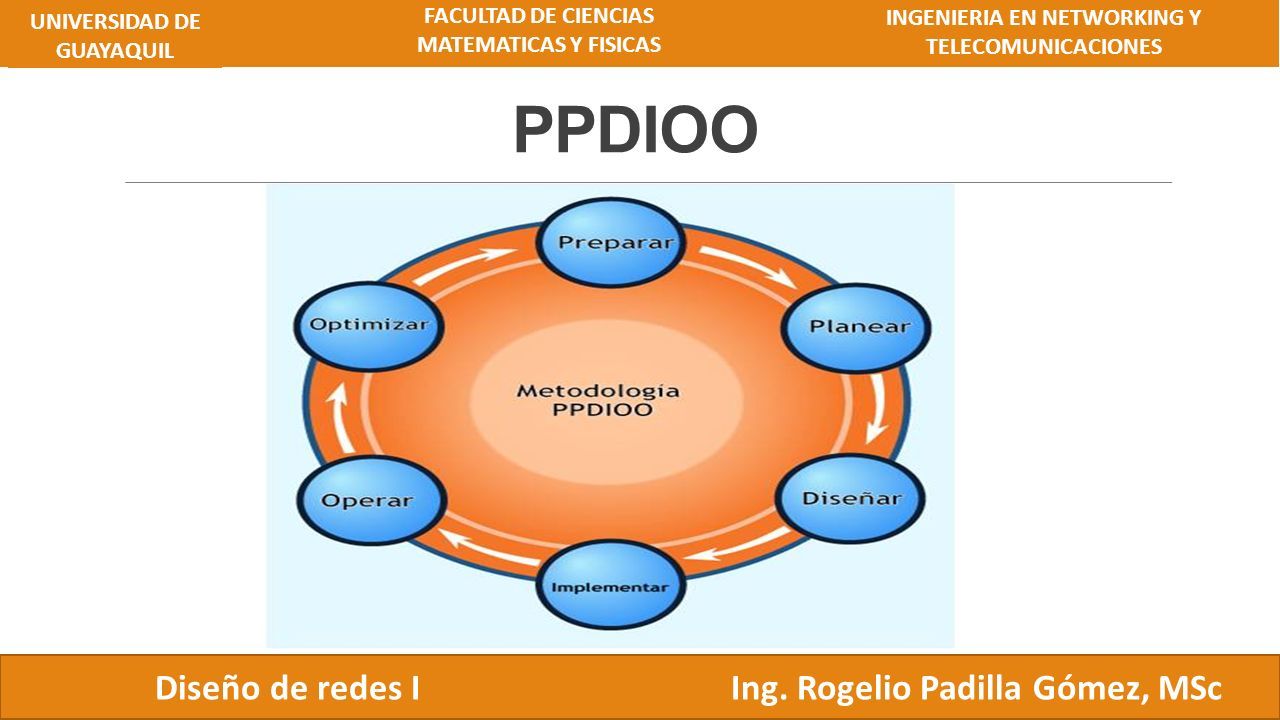

6 PPDIOO UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

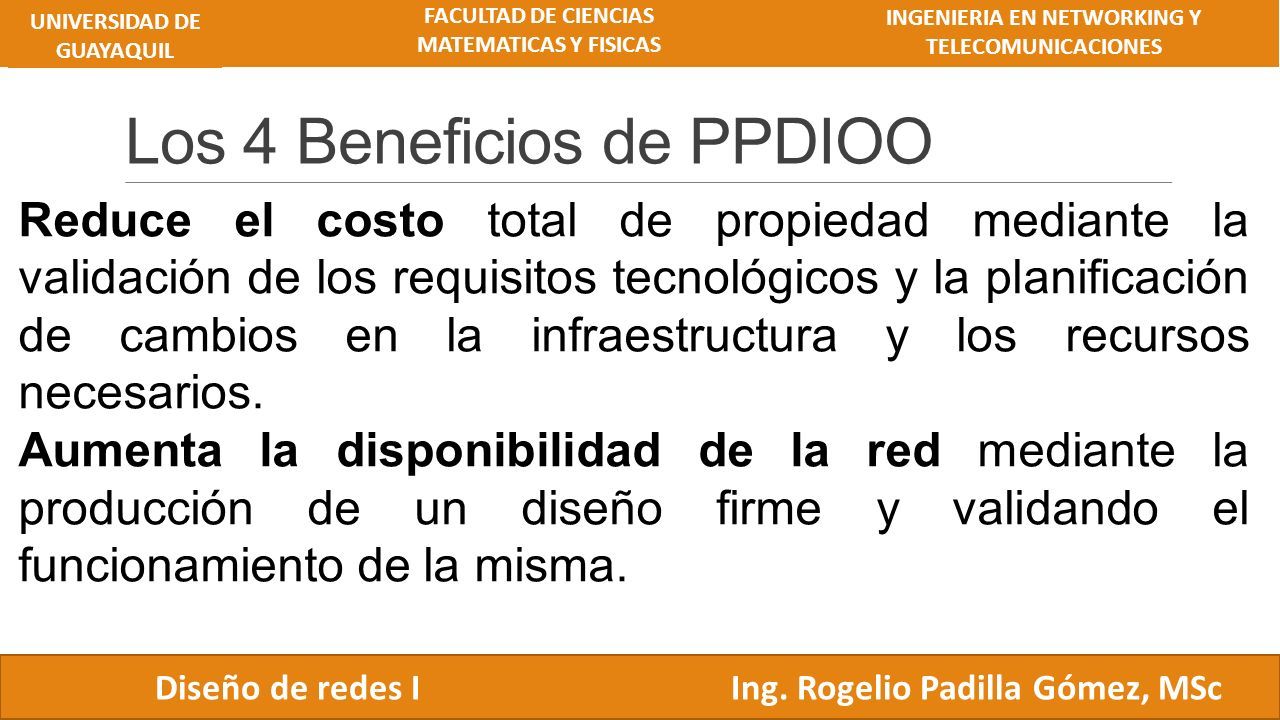

7 Los 4 Beneficios de PPDIOO Reduce el costo total de propiedad mediante la validación de los requisitos tecnológicos y la planificación de cambios en la infraestructura y los recursos necesarios. Aumenta la disponibilidad de la red mediante la producción de un diseño firme y validando el funcionamiento de la misma. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

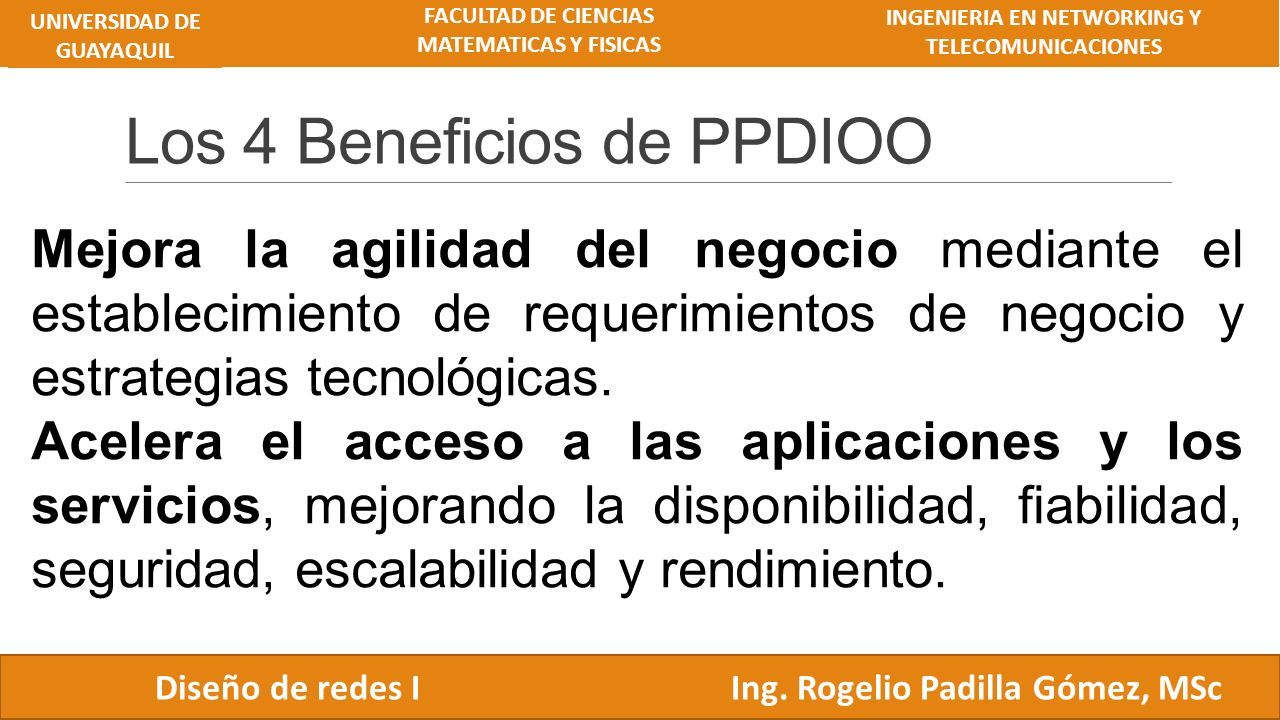

8 Los 4 Beneficios de PPDIOO Mejora la agilidad del negocio mediante el establecimiento de requerimientos de negocio y estrategias tecnológicas. Acelera el acceso a las aplicaciones y los servicios, mejorando la disponibilidad, fiabilidad, seguridad, escalabilidad y rendimiento. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

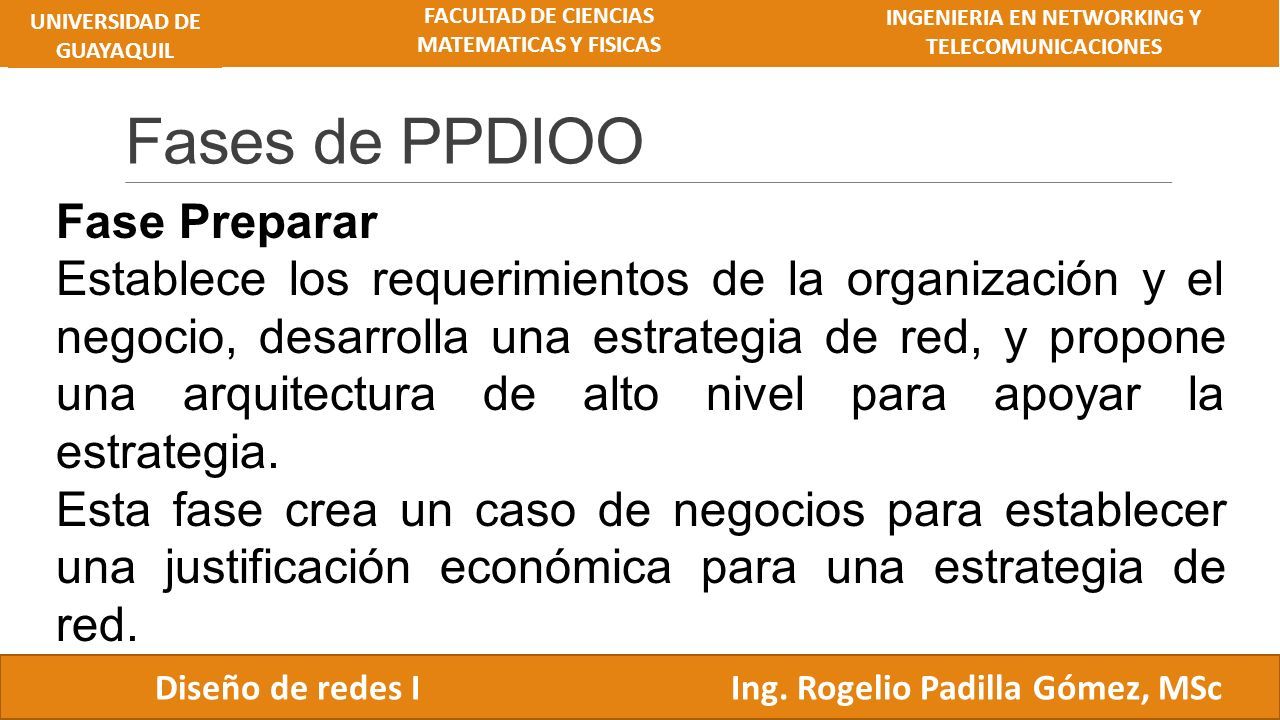

9 Fases de PPDIOO Fase Preparar Establece los requerimientos de la organización y el negocio, desarrolla una estrategia de red, y propone una arquitectura de alto nivel para apoyar la estrategia. Esta fase crea un caso de negocios para establecer una justificación económica para una estrategia de red. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

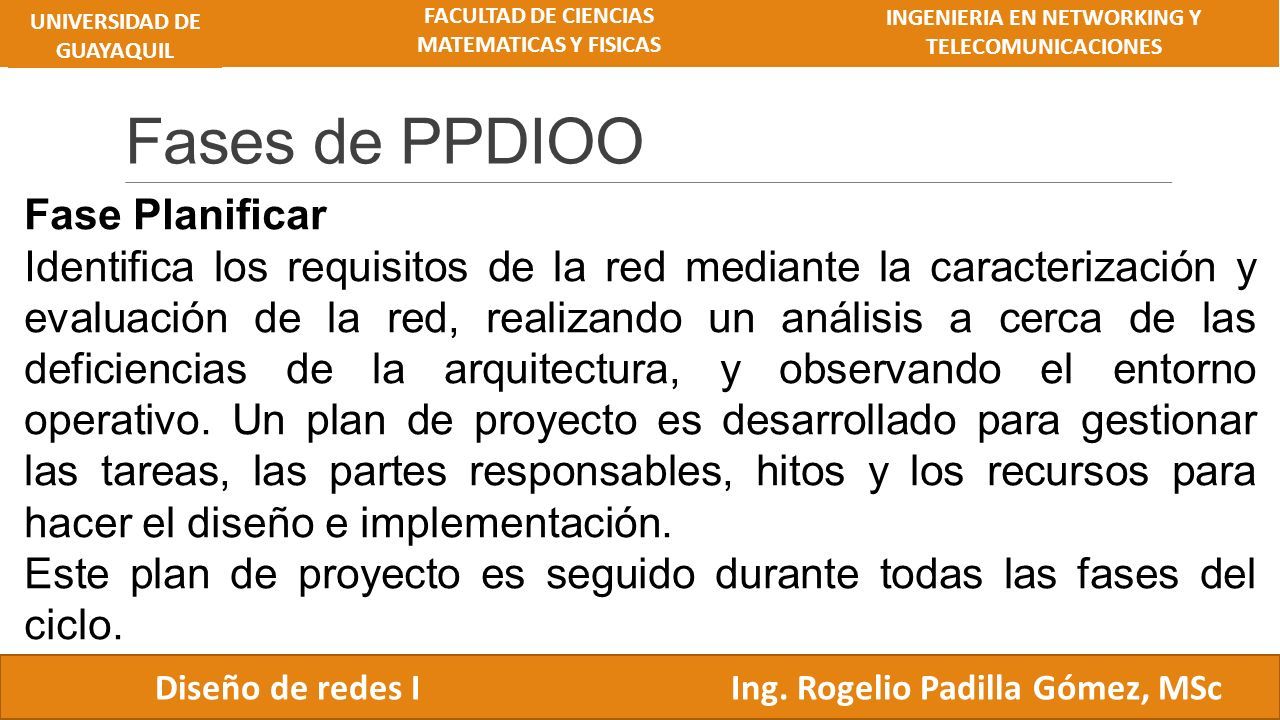

10 Fases de PPDIOO Fase Planificar Identifica los requisitos de la red mediante la caracterización y evaluación de la red, realizando un análisis a cerca de las deficiencias de la arquitectura, y observando el entorno operativo. Un plan de proyecto es desarrollado para gestionar las tareas, las partes responsables, hitos y los recursos para hacer el diseño e implementación. Este plan de proyecto es seguido durante todas las fases del ciclo. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

11 Fases de PPDIOO Fase Diseñar Se desarrolla sobre la base de los requisitos técnicos y comerciales obtenidos a partir de las fases anteriores. El diseño de la red proporciona alta disponibilidad, fiabilidad, seguridad, escalabilidad y rendimiento. Incluye diagramas de red y una lista de equipo. El plan del proyecto se actualiza con información más detallada para la implementación. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

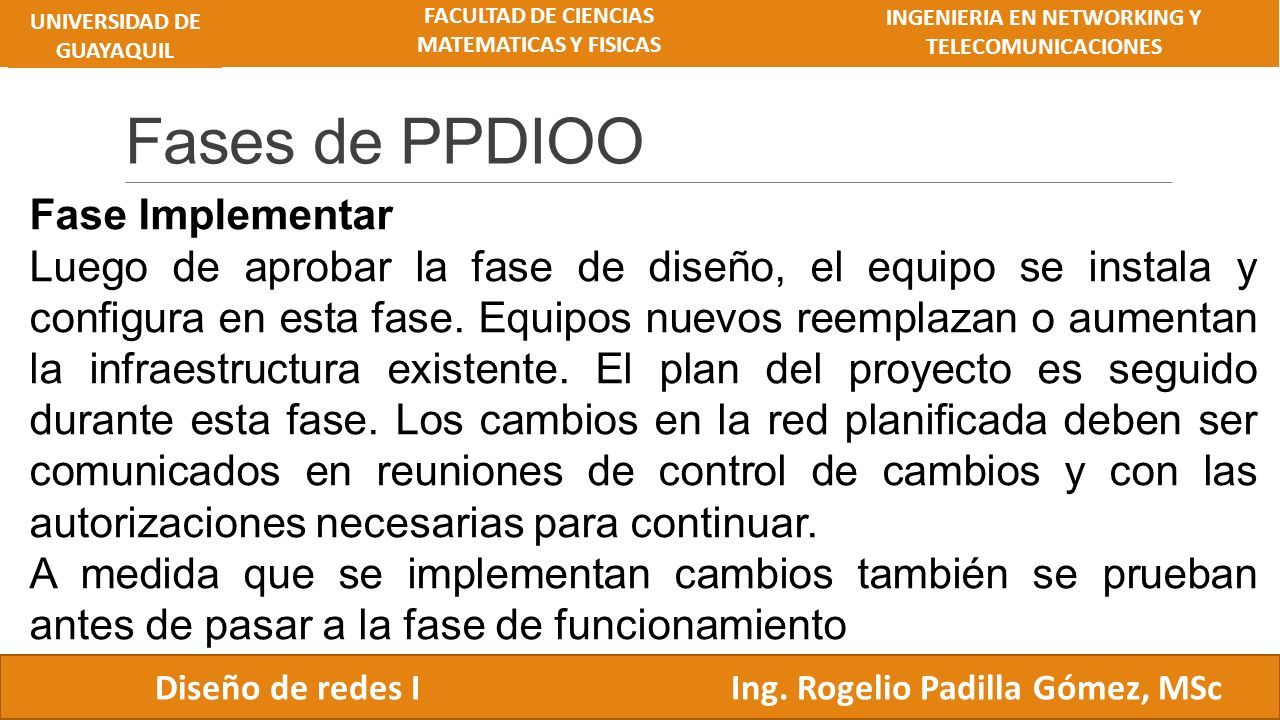

12 Fases de PPDIOO Fase Implementar Luego de aprobar la fase de diseño, el equipo se instala y configura en esta fase. Equipos nuevos reemplazan o aumentan la infraestructura existente. El plan del proyecto es seguido durante esta fase. Los cambios en la red planificada deben ser comunicados en reuniones de control de cambios y con las autorizaciones necesarias para continuar. A medida que se implementan cambios también se prueban antes de pasar a la fase de funcionamiento. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

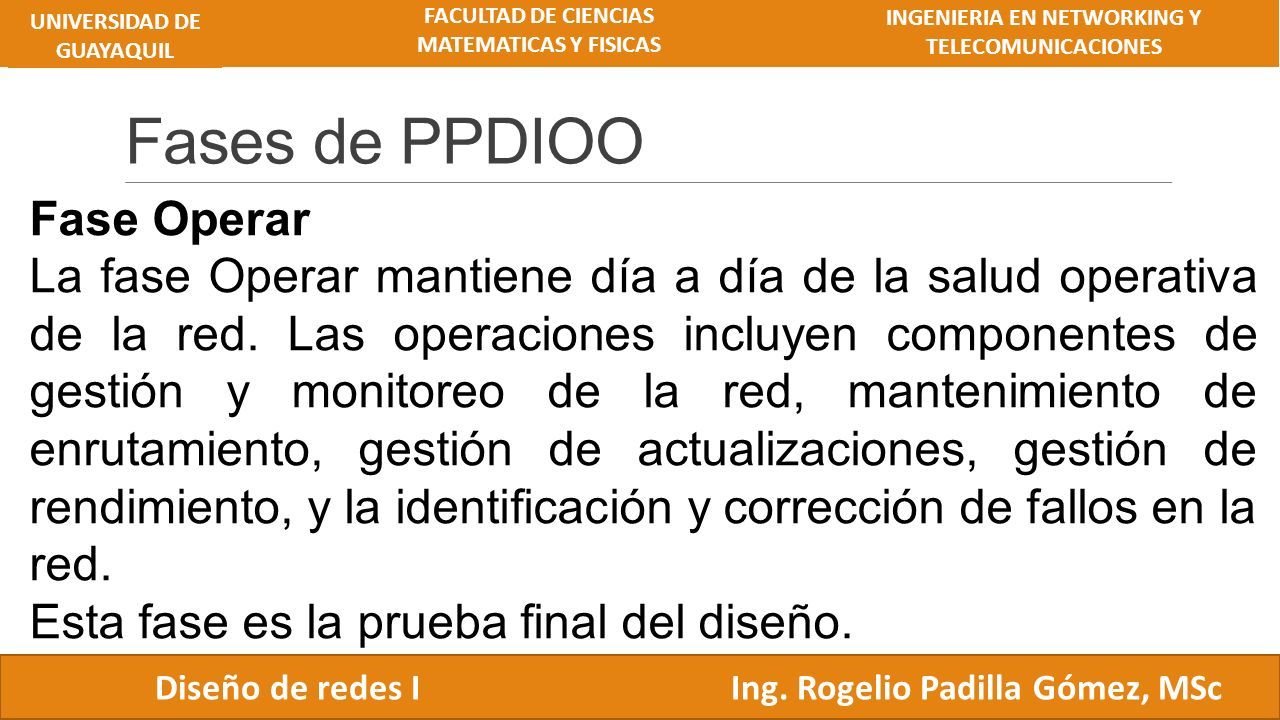

13 Fases de PPDIOO Fase Operar La fase Operar mantiene día a día de la salud operativa de la red. Las operaciones incluyen componentes de gestión y monitoreo de la red, mantenimiento de enrutamiento, gestión de actualizaciones, gestión de rendimiento, y la identificación y corrección de fallos en la red. Esta fase es la prueba final del diseño. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

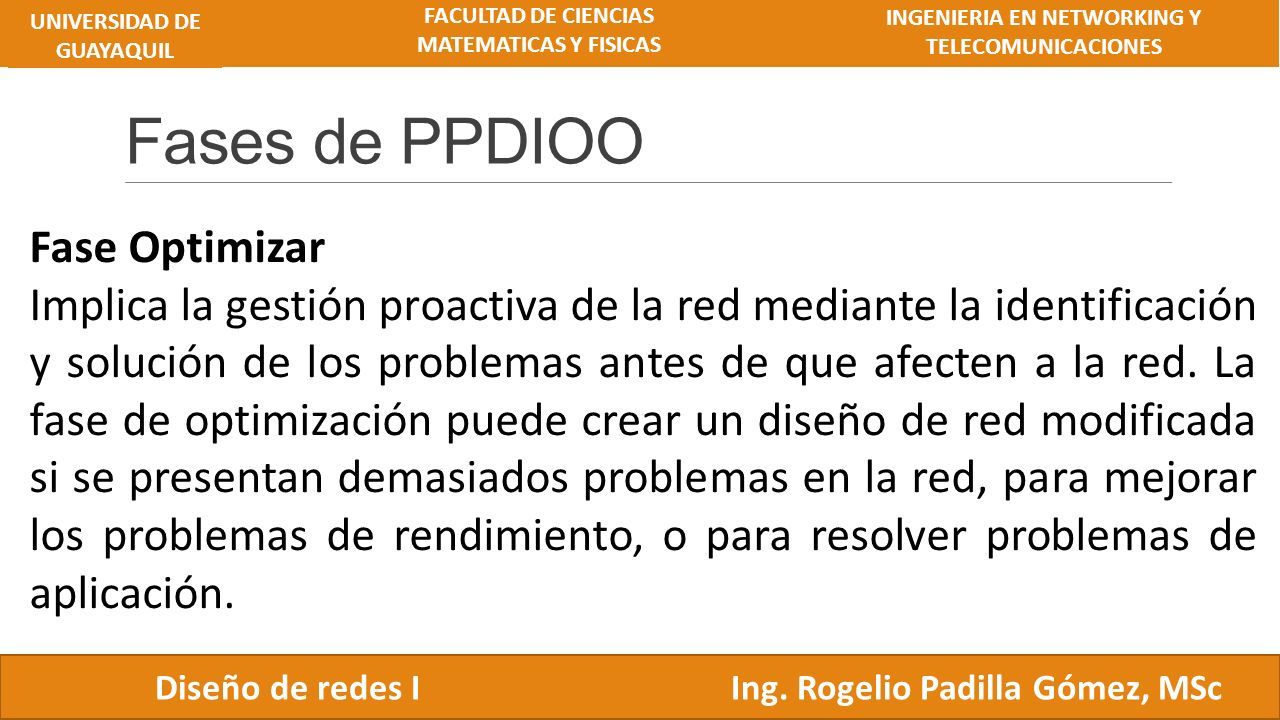

14 Fases de PPDIOO Fase Optimizar Implica la gestión proactiva de la red mediante la identificación y solución de los problemas antes de que afecten a la red. La fase de optimización puede crear un diseño de red modificada si se presentan demasiados problemas en la red, para mejorar los problemas de rendimiento, o para resolver problemas de aplicación. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

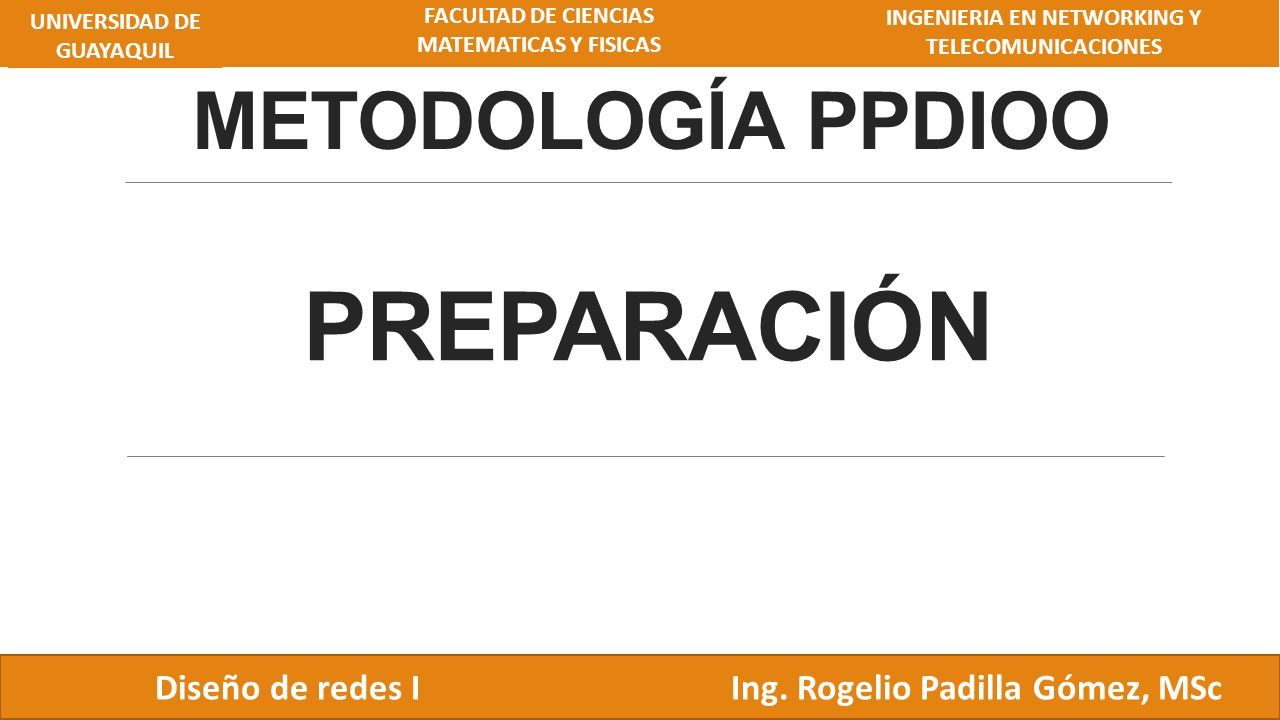

15 METODOLOGÍA PPDIOO UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES PREPARACIÓN

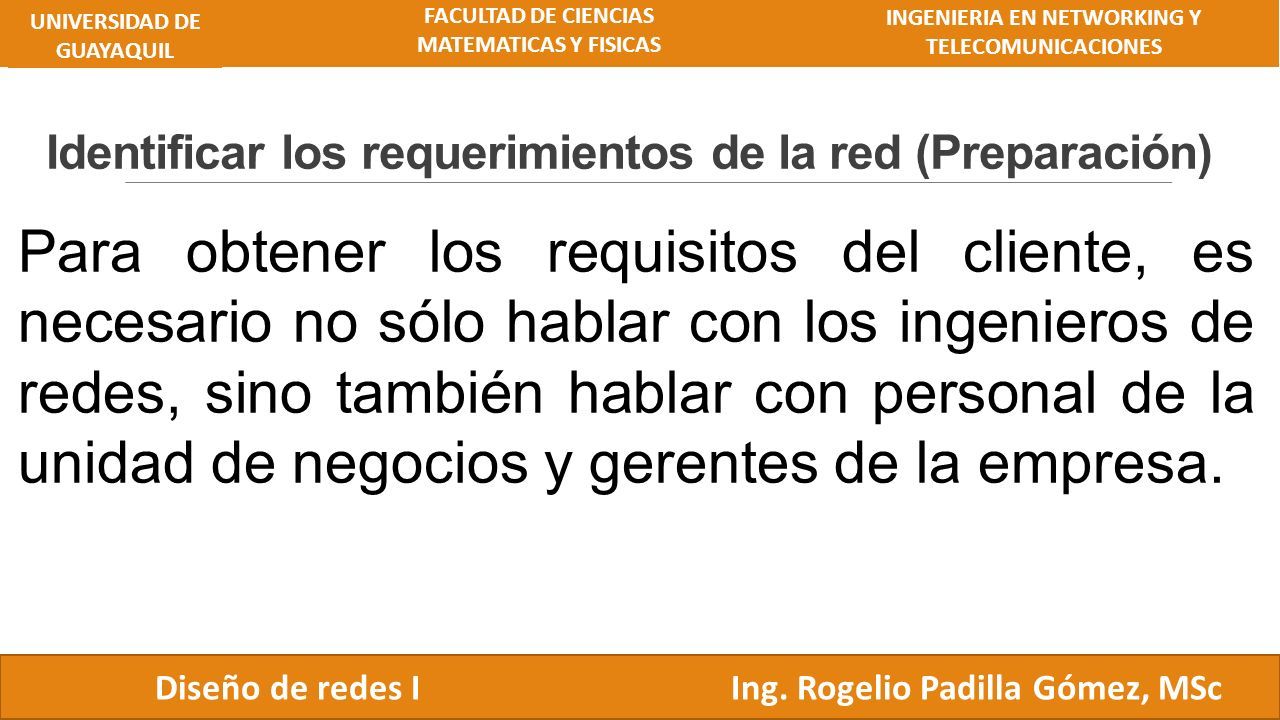

16 Identificar los requerimientos de la red (Preparación) Para obtener los requisitos del cliente, es necesario no sólo hablar con los ingenieros de redes, sino también hablar con personal de la unidad de negocios y gerentes de la empresa. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

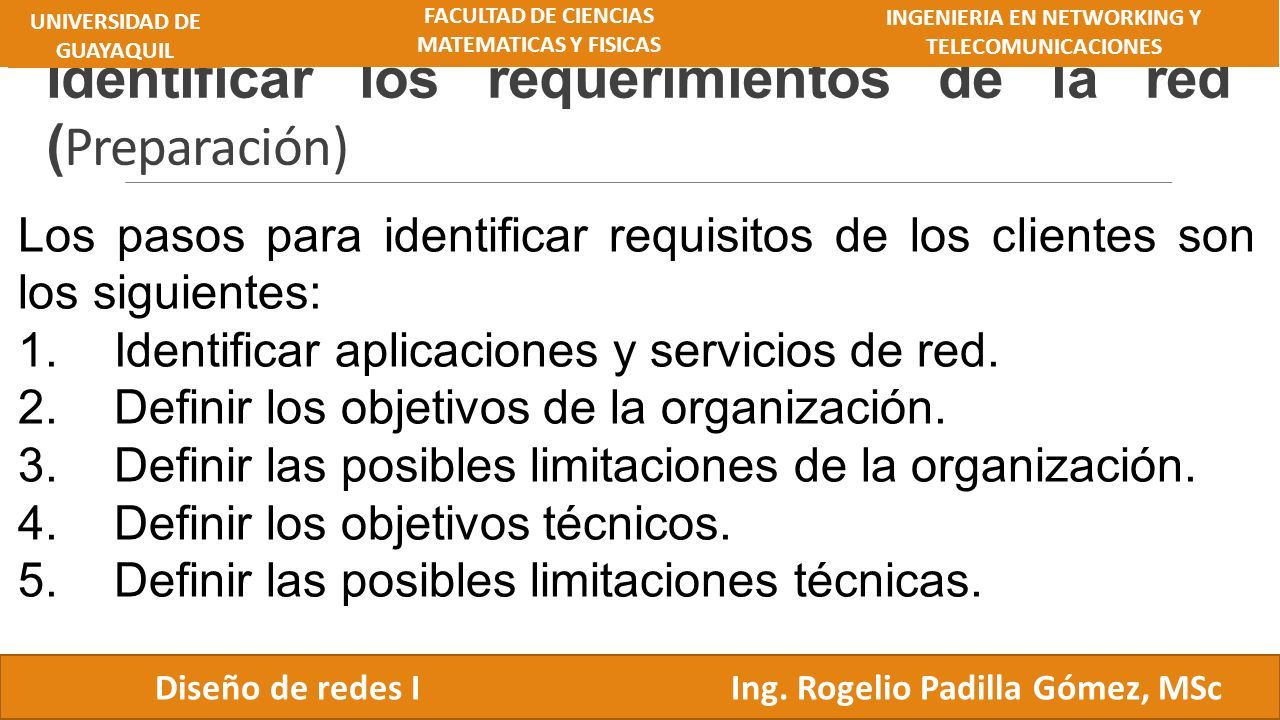

17 Identificar los requerimientos de la red ( Preparación) Los pasos para identificar requisitos de los clientes son los siguientes: 1.Identificar aplicaciones y servicios de red. 2.Definir los objetivos de la organización. 3.Definir las posibles limitaciones de la organización. 4.Definir los objetivos técnicos. 5.Definir las posibles limitaciones técnicas. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

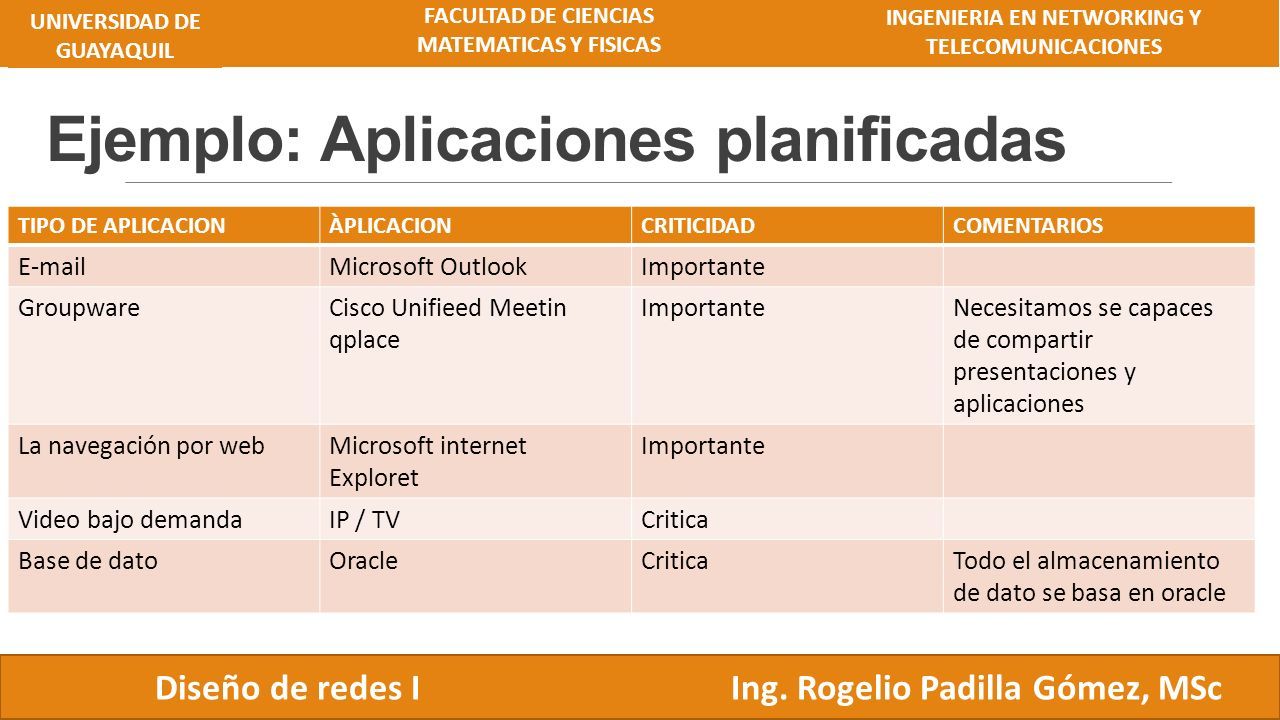

18 UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES Ejemplo: Aplicaciones planificadas TIPO DE APLICACIONÀPLICACIONCRITICIDADCOMENTARIOS E-mailMicrosoft OutlookImportante GroupwareCisco Unifieed Meetin qplace ImportanteNecesitamos se capaces de compartir presentaciones y aplicaciones La navegación por webMicrosoft internet Exploret Importante Video bajo demandaIP / TVCritica Base de datoOracleCriticaTodo el almacenamiento de dato se basa en oracle

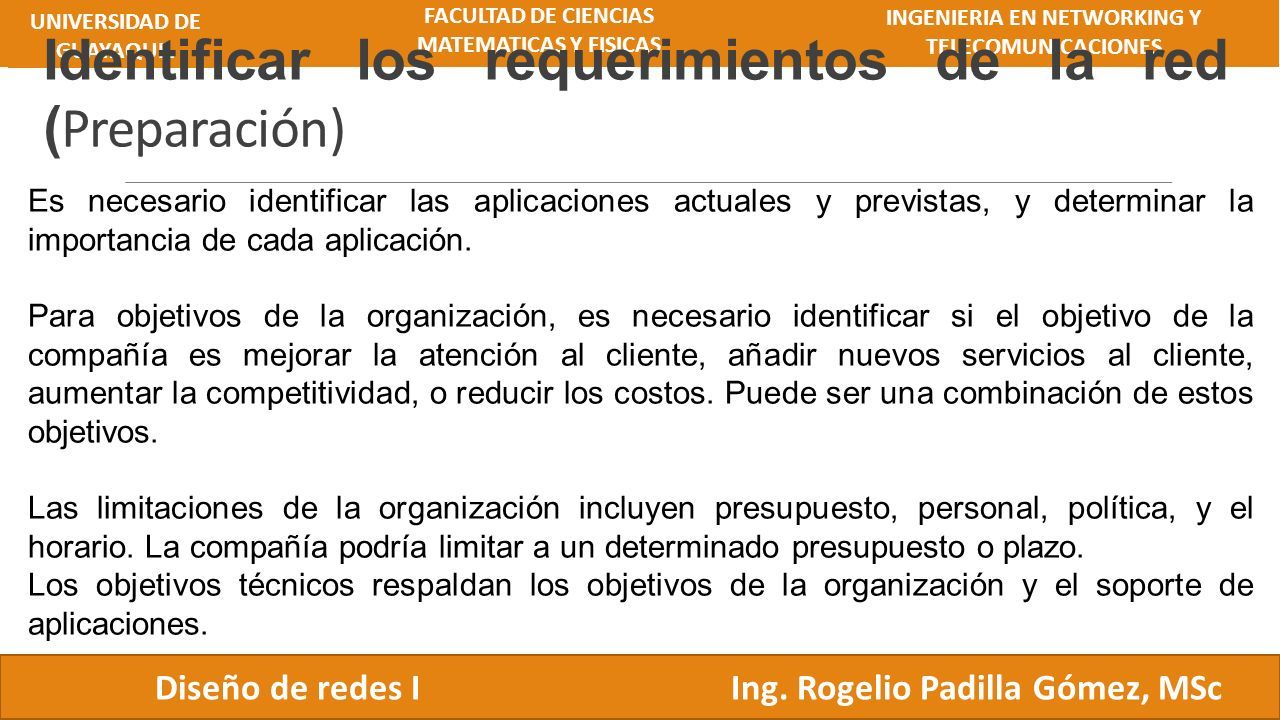

19 Es necesario identificar las aplicaciones actuales y previstas, y determinar la importancia de cada aplicación. Para objetivos de la organización, es necesario identificar si el objetivo de la compañía es mejorar la atención al cliente, añadir nuevos servicios al cliente, aumentar la competitividad, o reducir los costos. Puede ser una combinación de estos objetivos. Las limitaciones de la organización incluyen presupuesto, personal, política, y el horario. La compañía podría limitar a un determinado presupuesto o plazo. Los objetivos técnicos respaldan los objetivos de la organización y el soporte de aplicaciones. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES Identificar los requerimientos de la red ( Preparación)

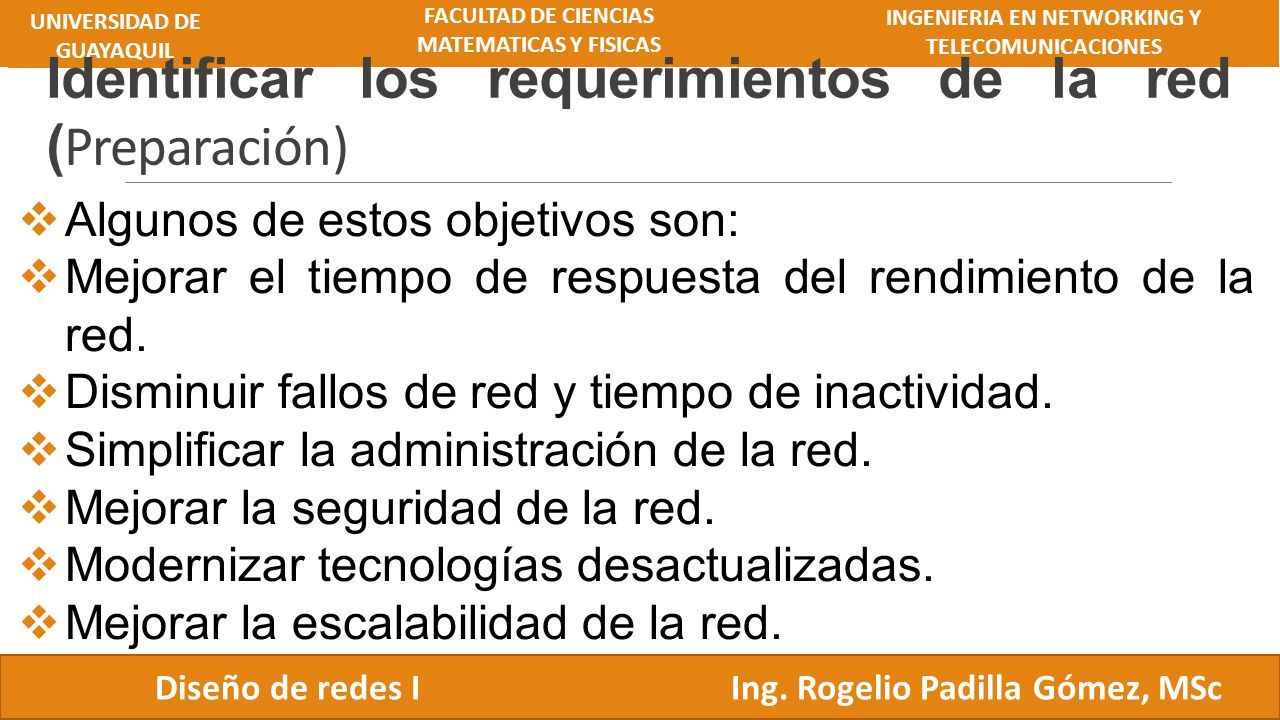

20  Algunos de estos objetivos son:  Mejorar el tiempo de respuesta del rendimiento de la red.  Disminuir fallos de red y tiempo de inactividad.  Simplificar la administración de la red.  Mejorar la seguridad de la red.  Modernizar tecnologías desactualizadas.  Mejorar la escalabilidad de la red. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES Identificar los requerimientos de la red ( Preparación)

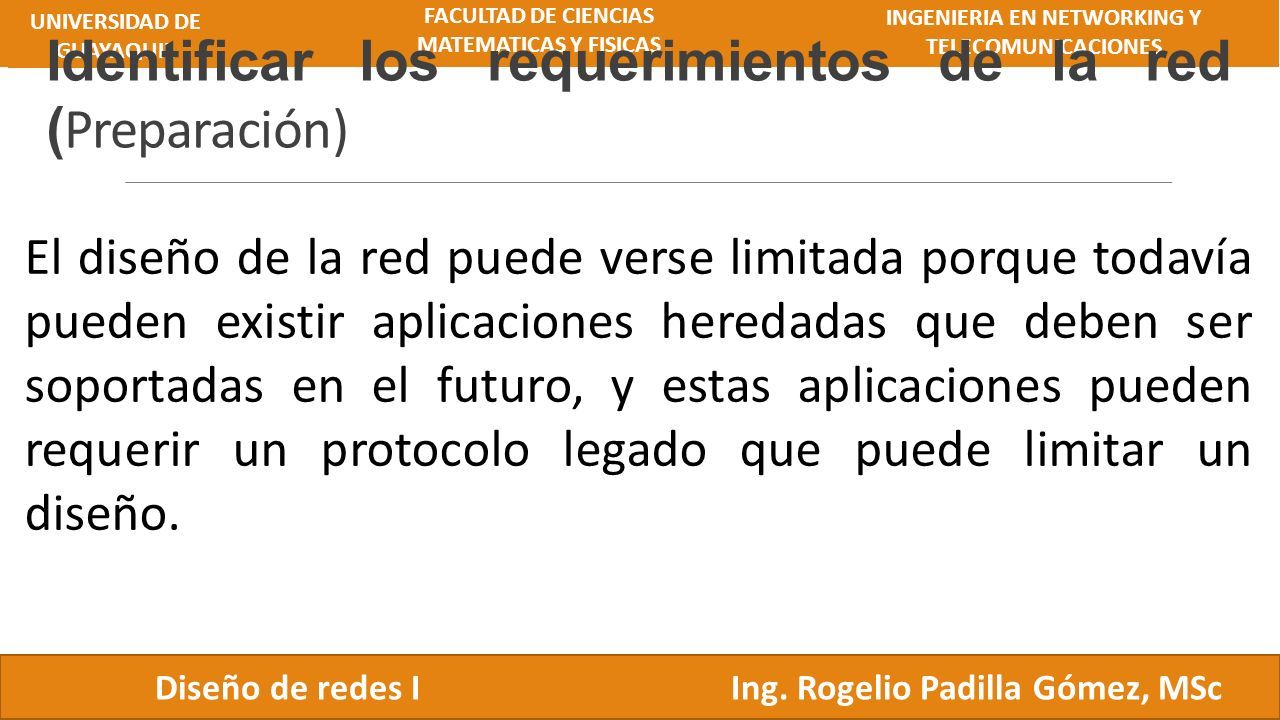

21 El diseño de la red puede verse limitada porque todavía pueden existir aplicaciones heredadas que deben ser soportadas en el futuro, y estas aplicaciones pueden requerir un protocolo legado que puede limitar un diseño. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES Identificar los requerimientos de la red ( Preparación)

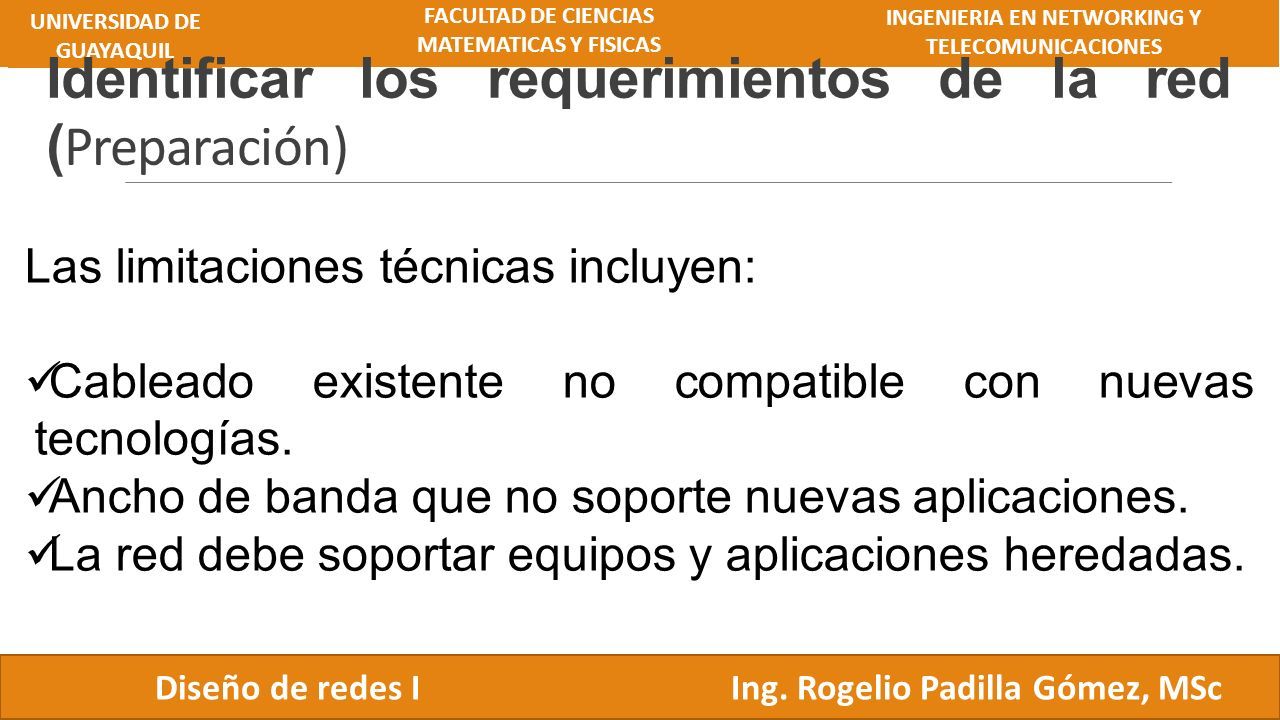

22 Las limitaciones técnicas incluyen: Cableado existente no compatible con nuevas tecnologías. Ancho de banda que no soporte nuevas aplicaciones. La red debe soportar equipos y aplicaciones heredadas. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES Identificar los requerimientos de la red ( Preparación)

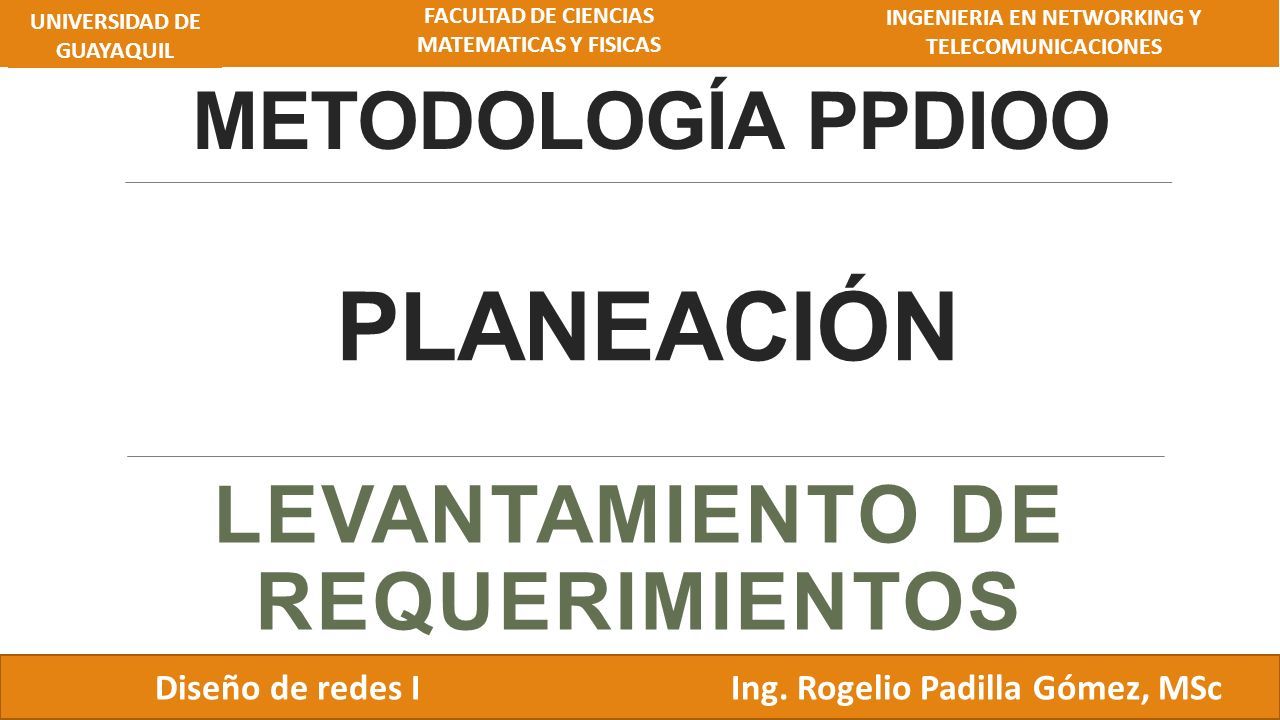

23 METODOLOGÍA PPDIOO UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES PLANEACIÓN LEVANTAMIENTO DE REQUERIMIENTOS

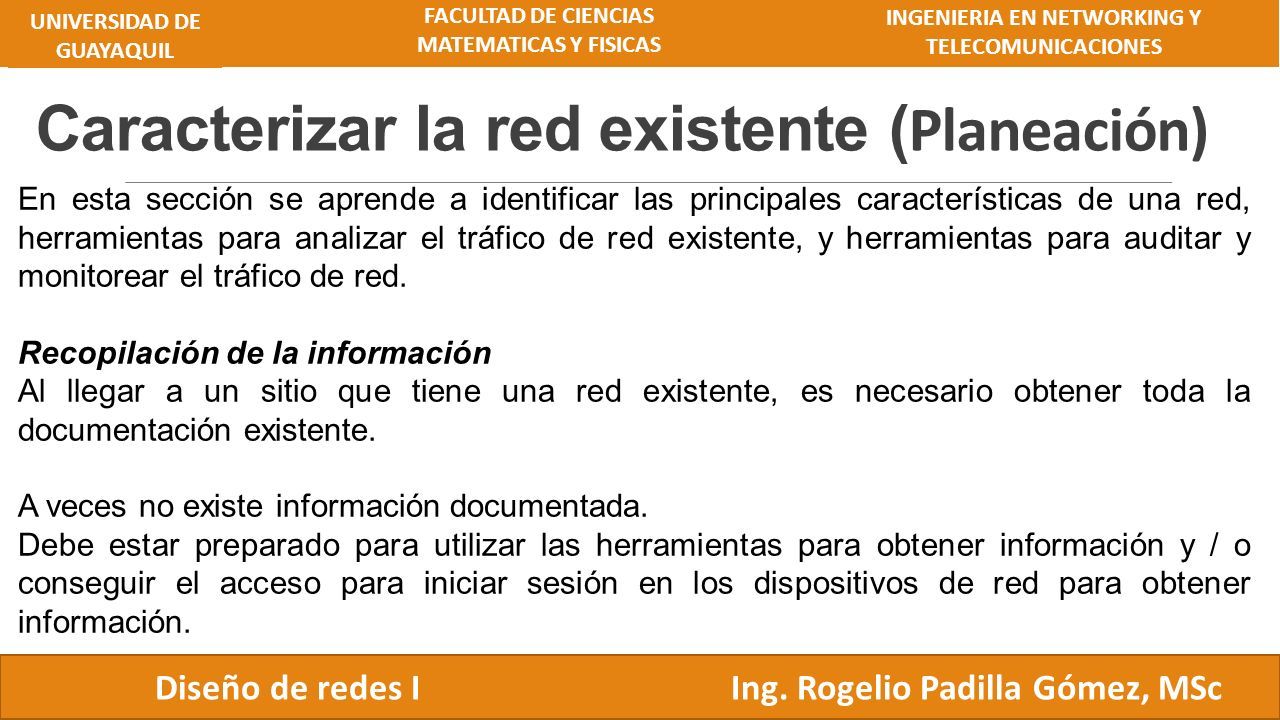

24 Caracterizar la red existente ( Planeación) En esta sección se aprende a identificar las principales características de una red, herramientas para analizar el tráfico de red existente, y herramientas para auditar y monitorear el tráfico de red. Recopilación de la información Al llegar a un sitio que tiene una red existente, es necesario obtener toda la documentación existente. A veces no existe información documentada. Debe estar preparado para utilizar las herramientas para obtener información y / o conseguir el acceso para iniciar sesión en los dispositivos de red para obtener información. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

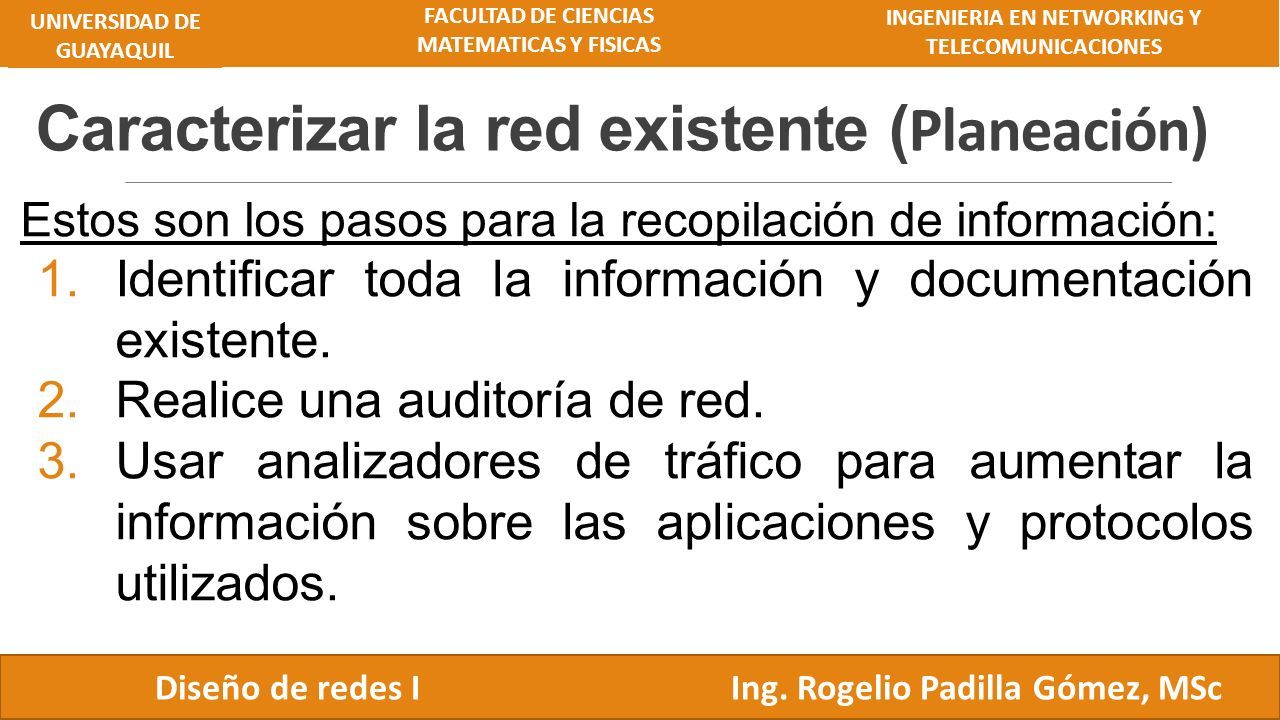

25 Caracterizar la red existente ( Planeación) Estos son los pasos para la recopilación de información: 1.Identificar toda la información y documentación existente. 2.Realice una auditoría de red. 3.Usar analizadores de tráfico para aumentar la información sobre las aplicaciones y protocolos utilizados. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

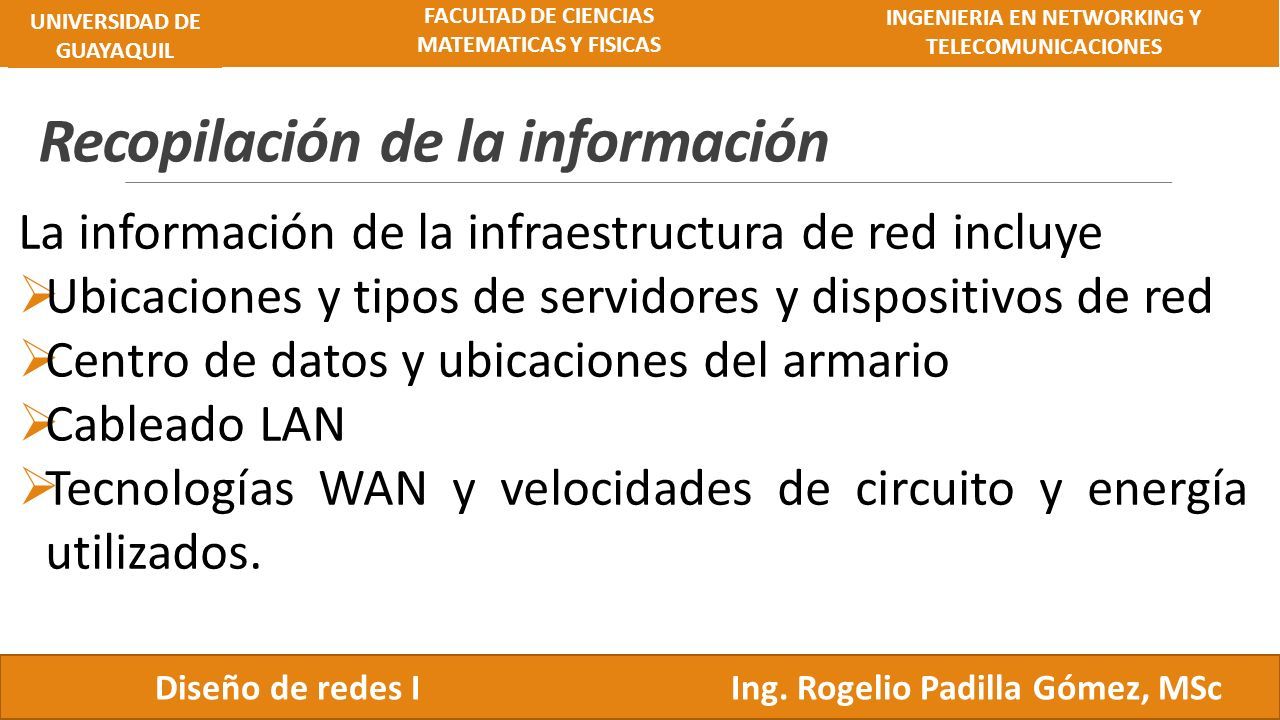

26 Recopilación de la información La información de la infraestructura de red incluye  Ubicaciones y tipos de servidores y dispositivos de red  Centro de datos y ubicaciones del armario  Cableado LAN  Tecnologías WAN y velocidades de circuito y energía utilizados. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

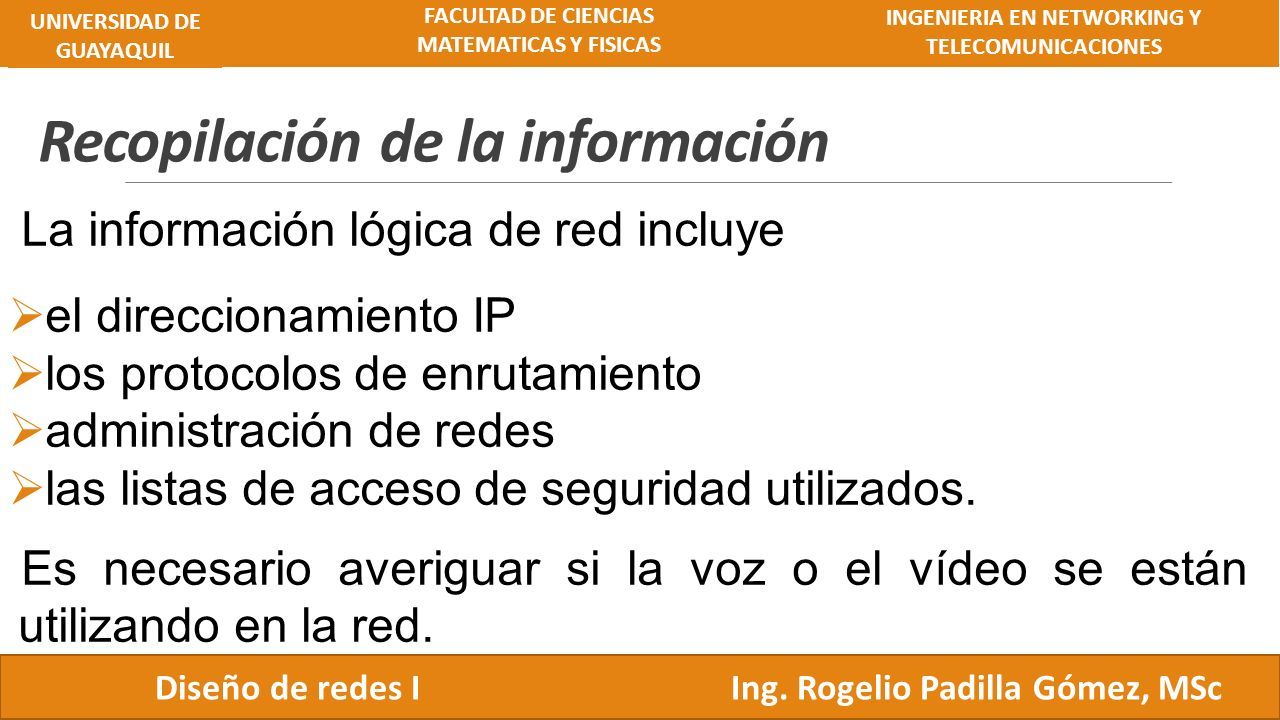

27 Recopilación de la información La información lógica de red incluye  el direccionamiento IP  los protocolos de enrutamiento  administración de redes  las listas de acceso de seguridad utilizados. Es necesario averiguar si la voz o el vídeo se están utilizando en la red. UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

28 UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

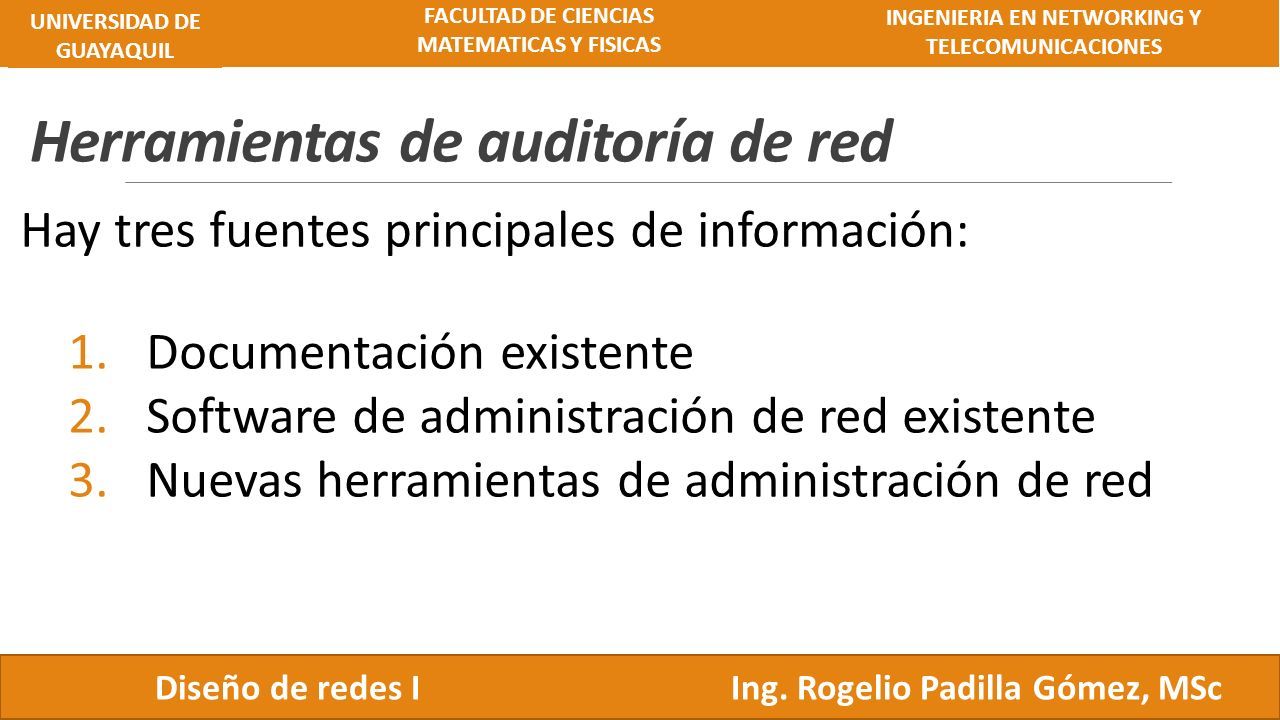

29 Herramientas de auditoría de red Hay tres fuentes principales de información: 1.Documentación existente 2.Software de administración de red existente 3.Nuevas herramientas de administración de red UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

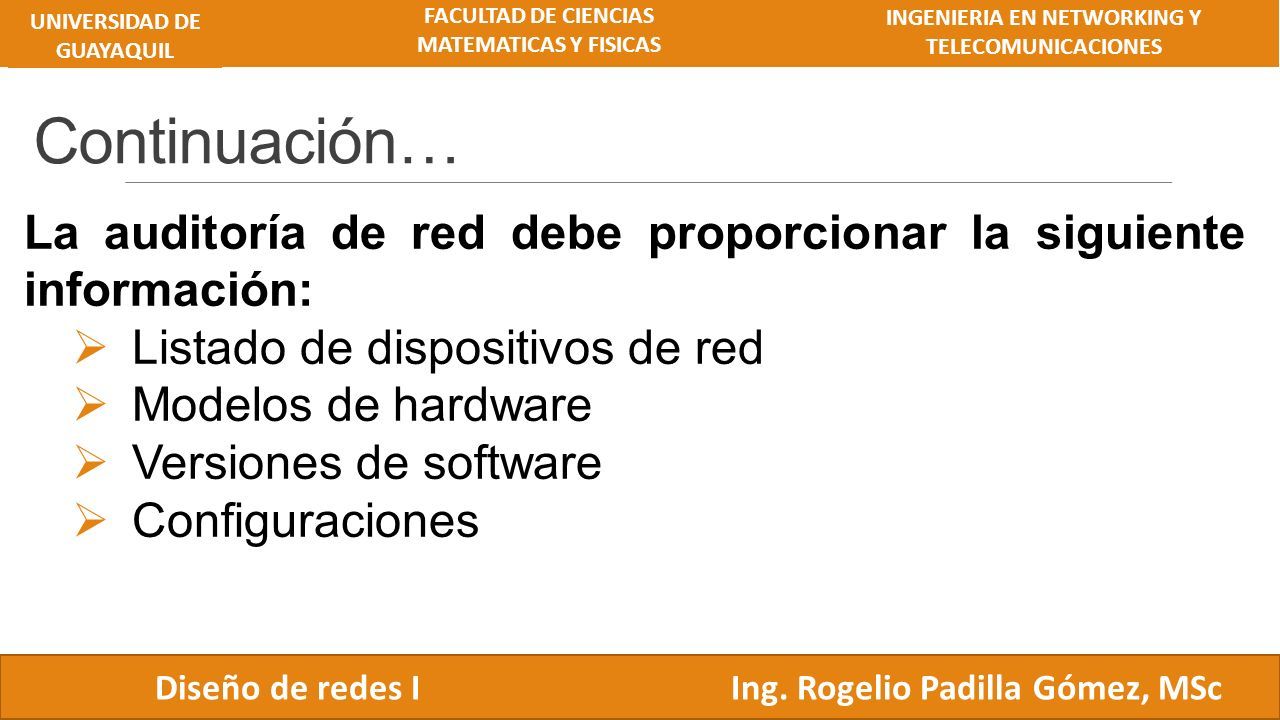

30 Continuación… La auditoría de red debe proporcionar la siguiente información:  Listado de dispositivos de red  Modelos de hardware  Versiones de software  Configuraciones UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

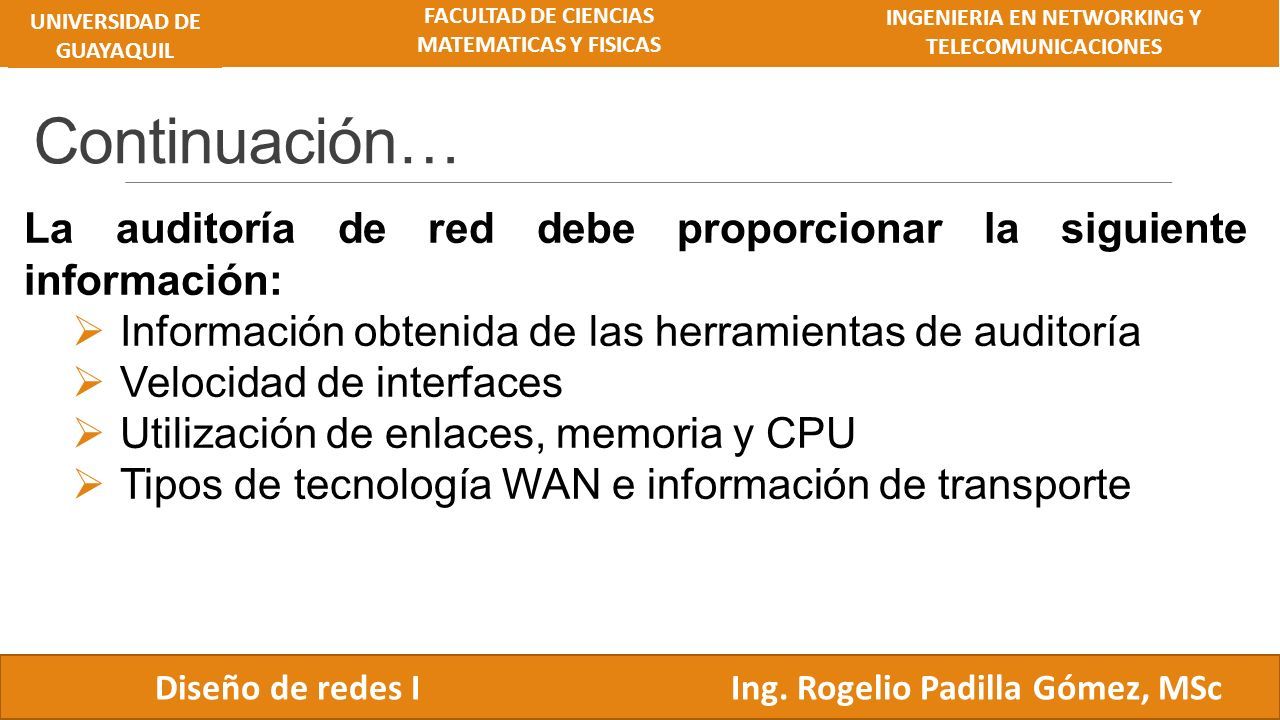

31 Continuación… La auditoría de red debe proporcionar la siguiente información:  Información obtenida de las herramientas de auditoría  Velocidad de interfaces  Utilización de enlaces, memoria y CPU  Tipos de tecnología WAN e información de transporte UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES

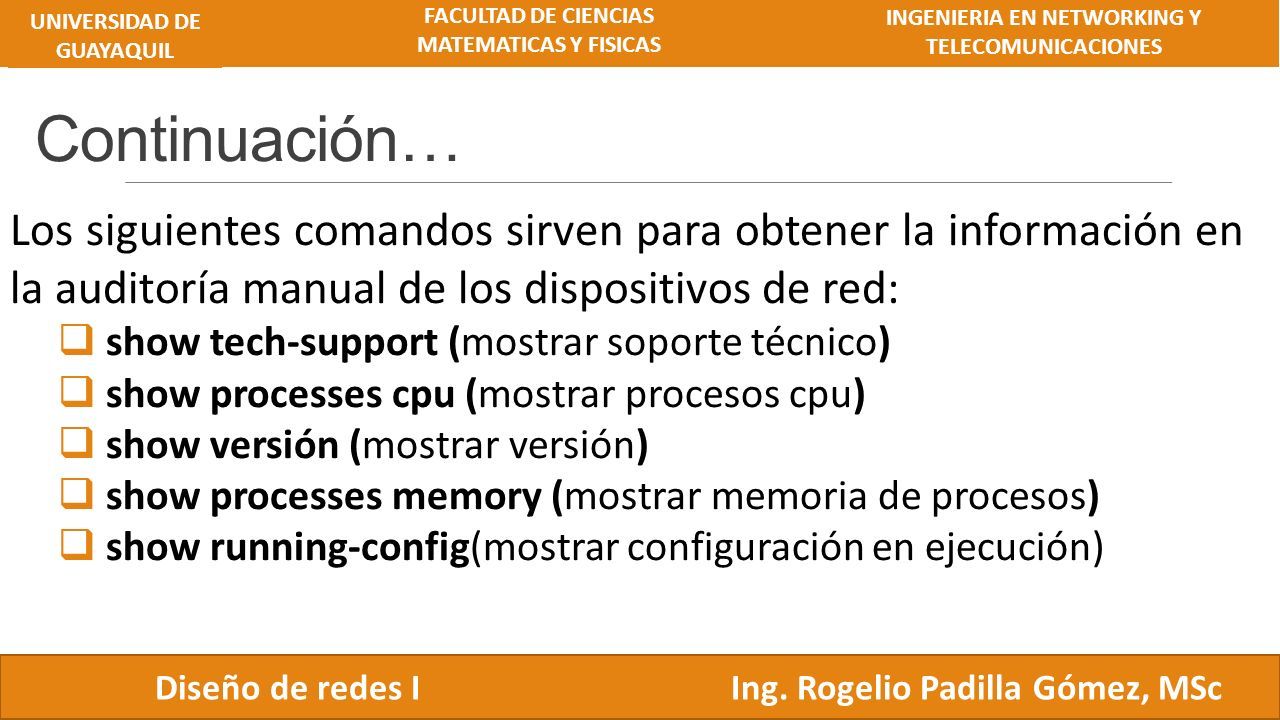

32 Continuación… Los siguientes comandos sirven para obtener la información en la auditoría manual de los dispositivos de red:  show tech-support (mostrar soporte técnico)  show processes cpu (mostrar procesos cpu)  show versión (mostrar versión)  show processes memory (mostrar memoria de procesos)  show running-config(mostrar configuración en ejecución) UNIVERSIDAD DE GUAYAQUIL Diseño de redes IIng. Rogelio Padilla Gómez, MSc FACULTAD DE CIENCIAS MATEMATICAS Y FISICAS INGENIERIA EN NETWORKING Y TELECOMUNICACIONES
