Capítulo 30 Inductancia.

Presentación del tema: "Capítulo 30 Inductancia."— Transcripción de la presentación:

1 Capítulo 30 Inductancia

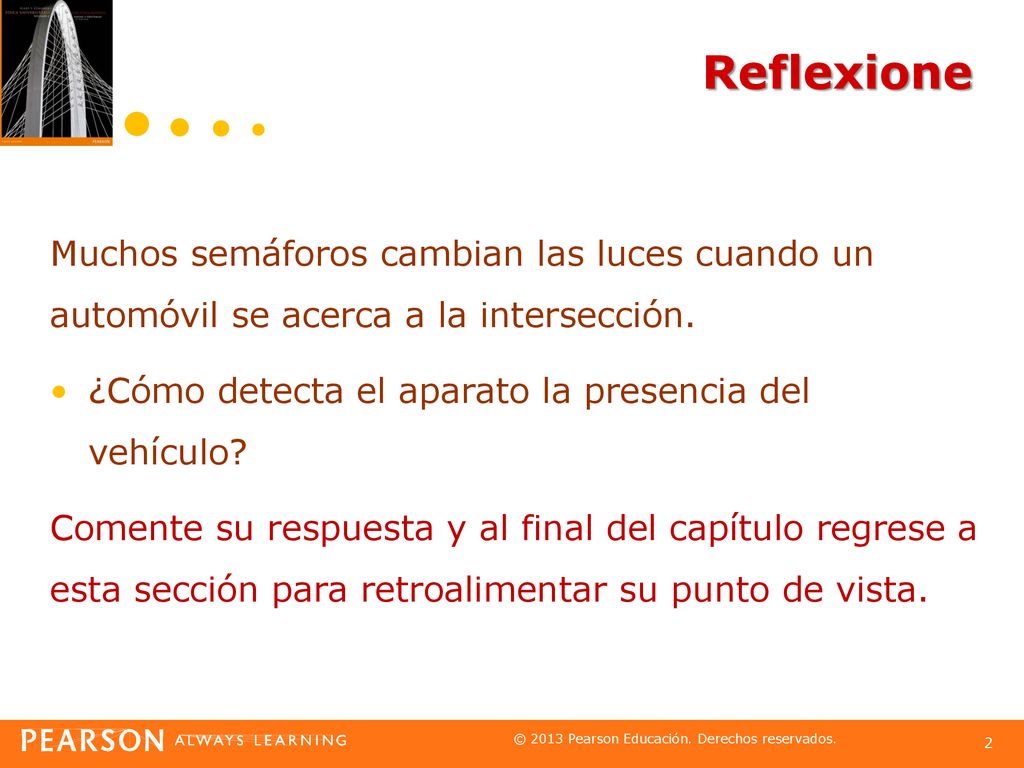

2 Reflexione Muchos semáforos cambian las luces cuando un automóvil se acerca a la intersección. ¿Cómo detecta el aparato la presencia del vehículo? Comente su respuesta y al final del capítulo regrese a esta sección para retroalimentar su punto de vista.

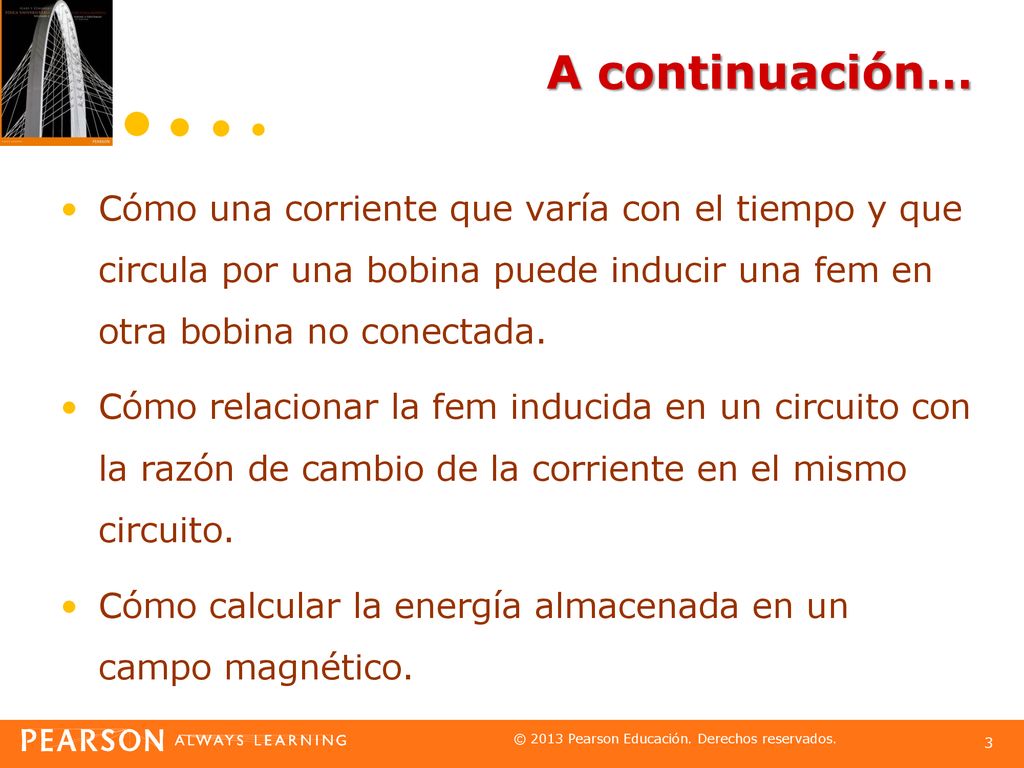

3 A continuación… Cómo una corriente que varía con el tiempo y que circula por una bobina puede inducir una fem en otra bobina no conectada. Cómo relacionar la fem inducida en un circuito con la razón de cambio de la corriente en el mismo circuito. Cómo calcular la energía almacenada en un campo magnético.

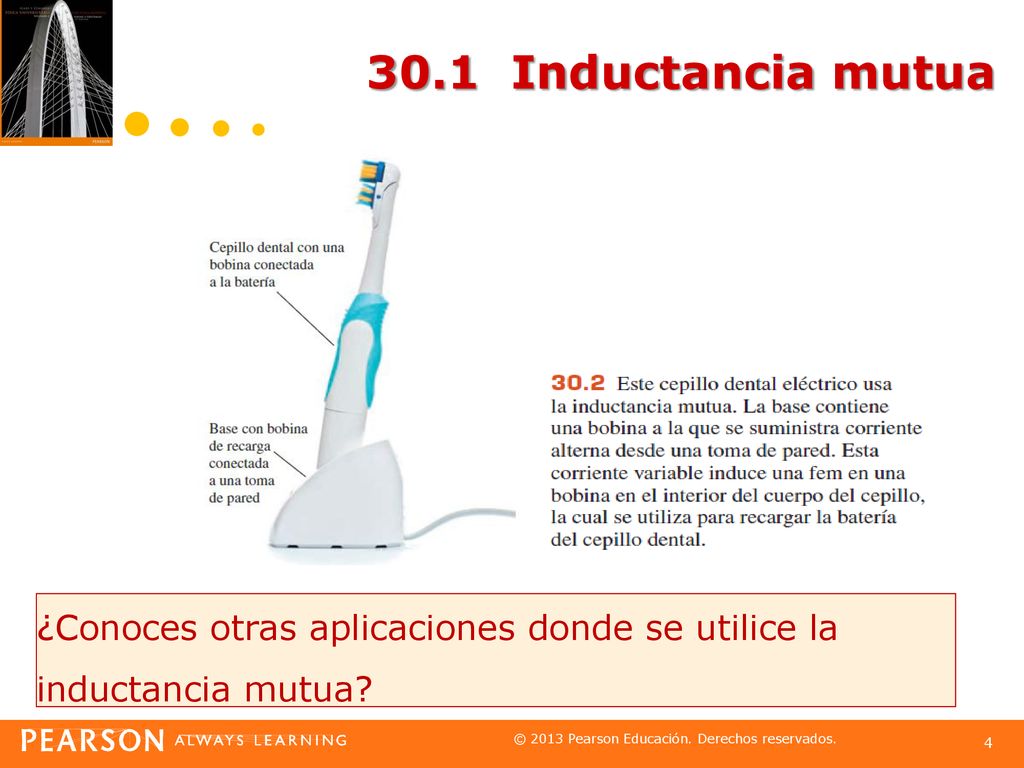

4 30.1 Inductancia mutua ¿Conoces otras aplicaciones donde se utilice la inductancia mutua?

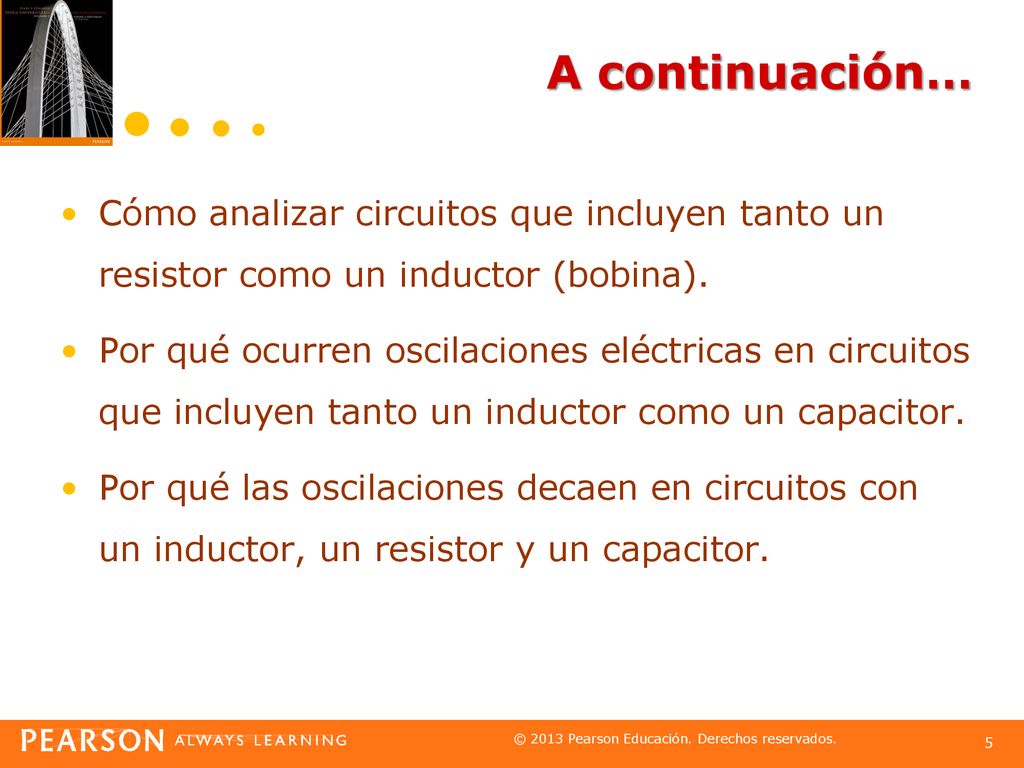

5 A continuación… Cómo analizar circuitos que incluyen tanto un resistor como un inductor (bobina). Por qué ocurren oscilaciones eléctricas en circuitos que incluyen tanto un inductor como un capacitor. Por qué las oscilaciones decaen en circuitos con un inductor, un resistor y un capacitor.

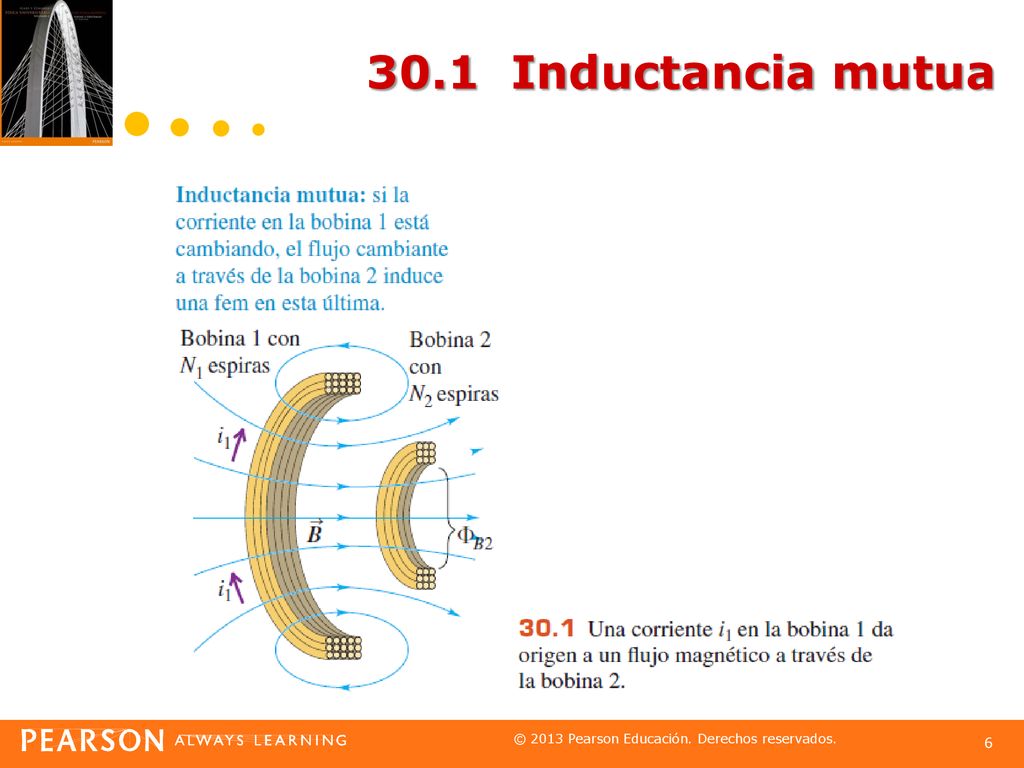

6 30.1 Inductancia mutua

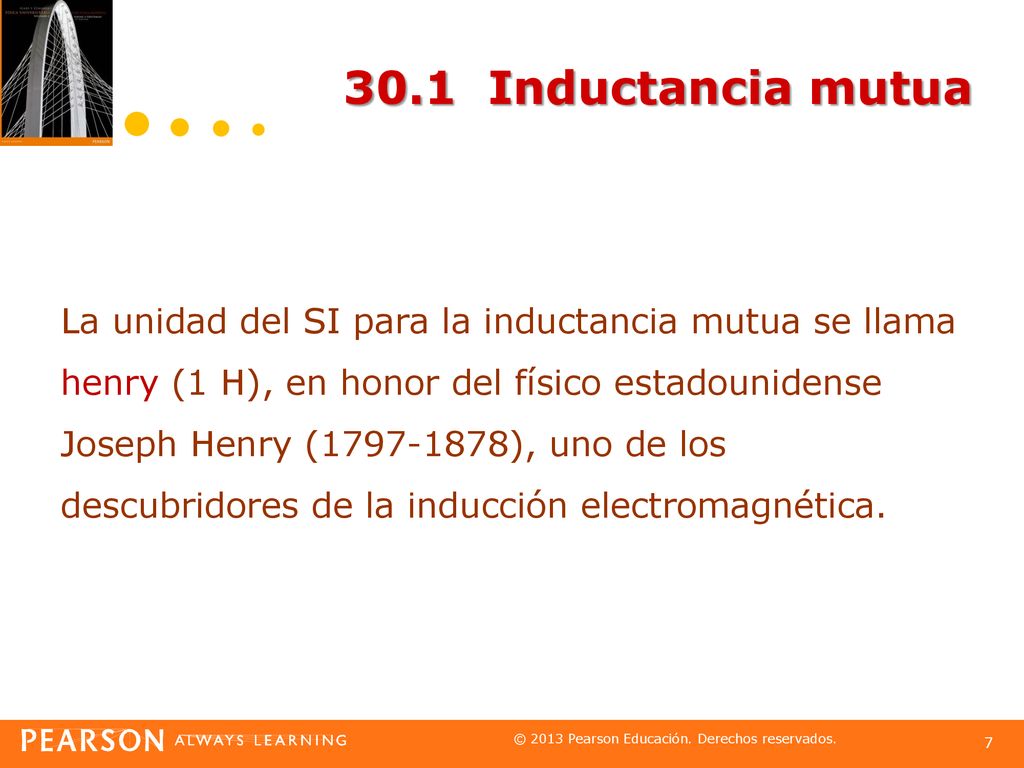

7 30.1 Inductancia mutua La unidad del SI para la inductancia mutua se llama henry (1 H), en honor del físico estadounidense Joseph Henry ( ), uno de los descubridores de la inducción electromagnética.

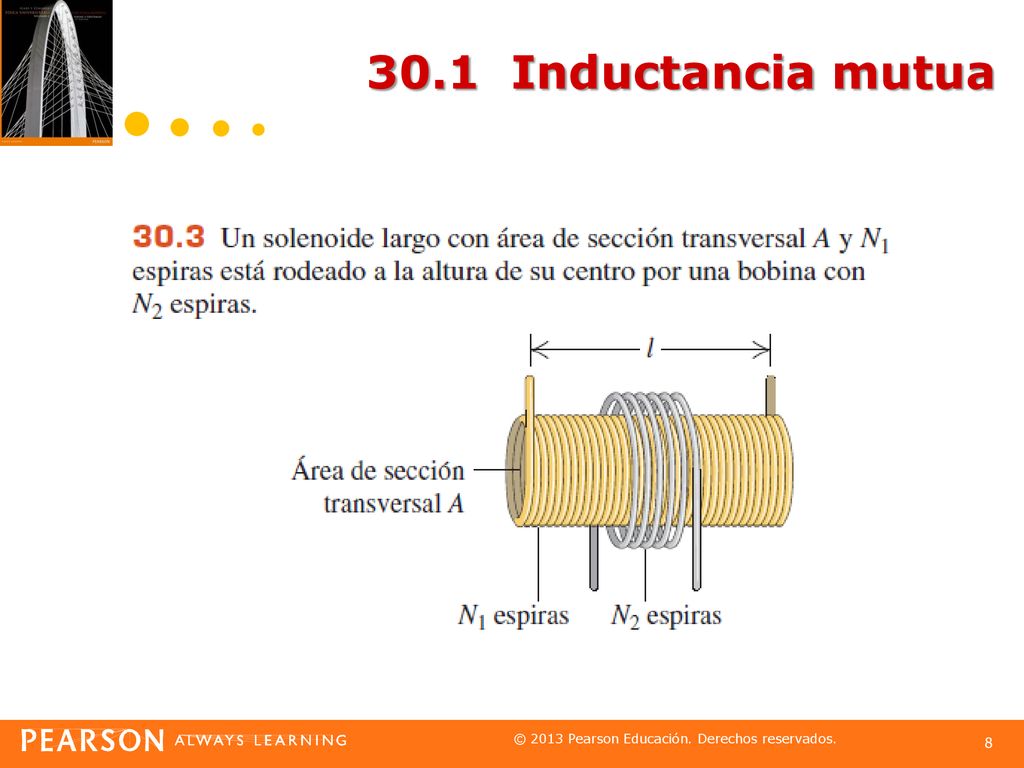

8 30.1 Inductancia mutua

9 30.2 Autoinductancia e inductores

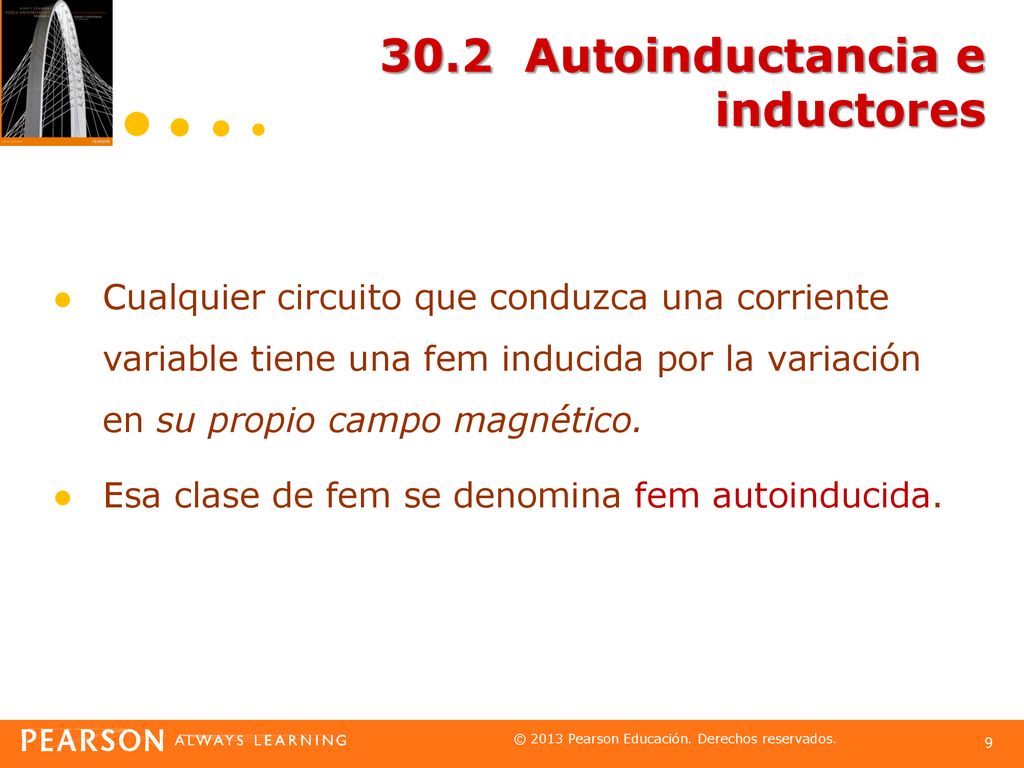

Cualquier circuito que conduzca una corriente variable tiene una fem inducida por la variación en su propio campo magnético. Esa clase de fem se denomina fem autoinducida.

10 30.2 Autoinductancia e inductores

11 30.2 Autoinductancia e inductores

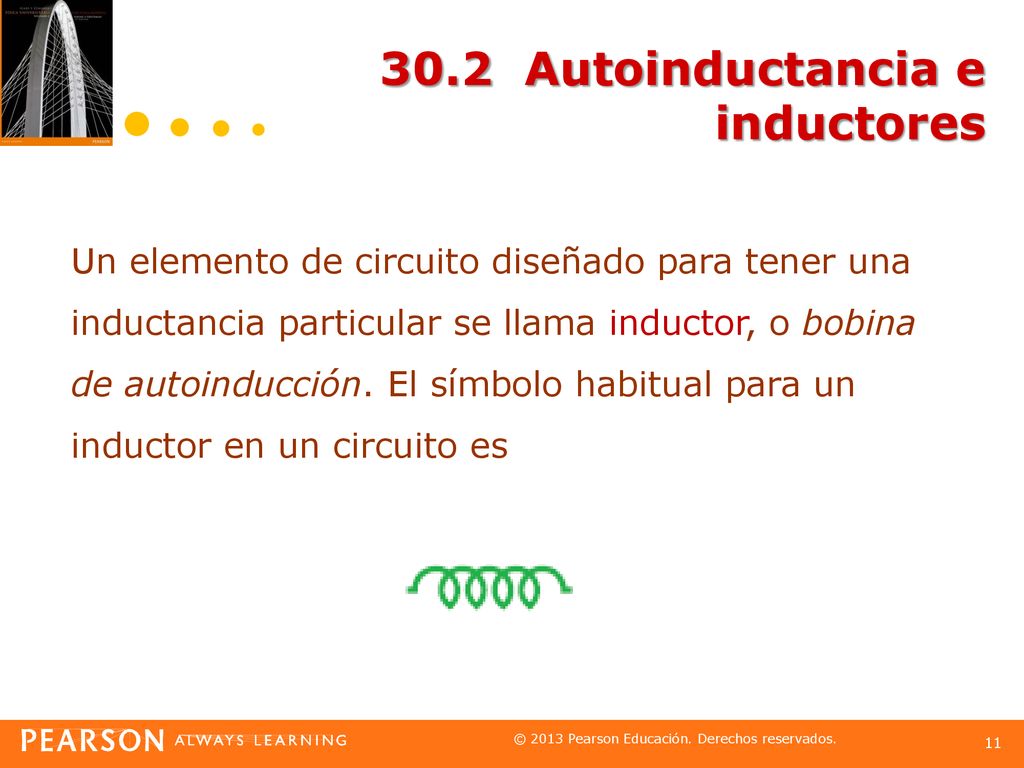

Un elemento de circuito diseñado para tener una inductancia particular se llama inductor, o bobina de autoinducción. El símbolo habitual para un inductor en un circuito es

12 30.2 Autoinductancia e inductores

13 30.2 Autoinductancia e inductores

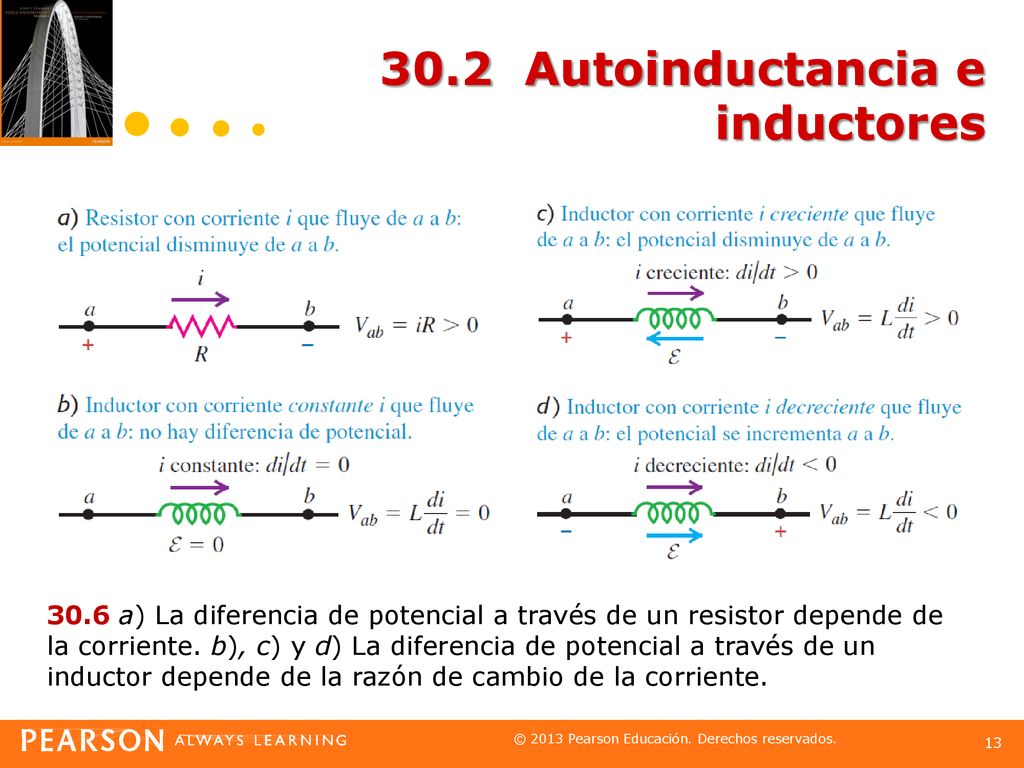

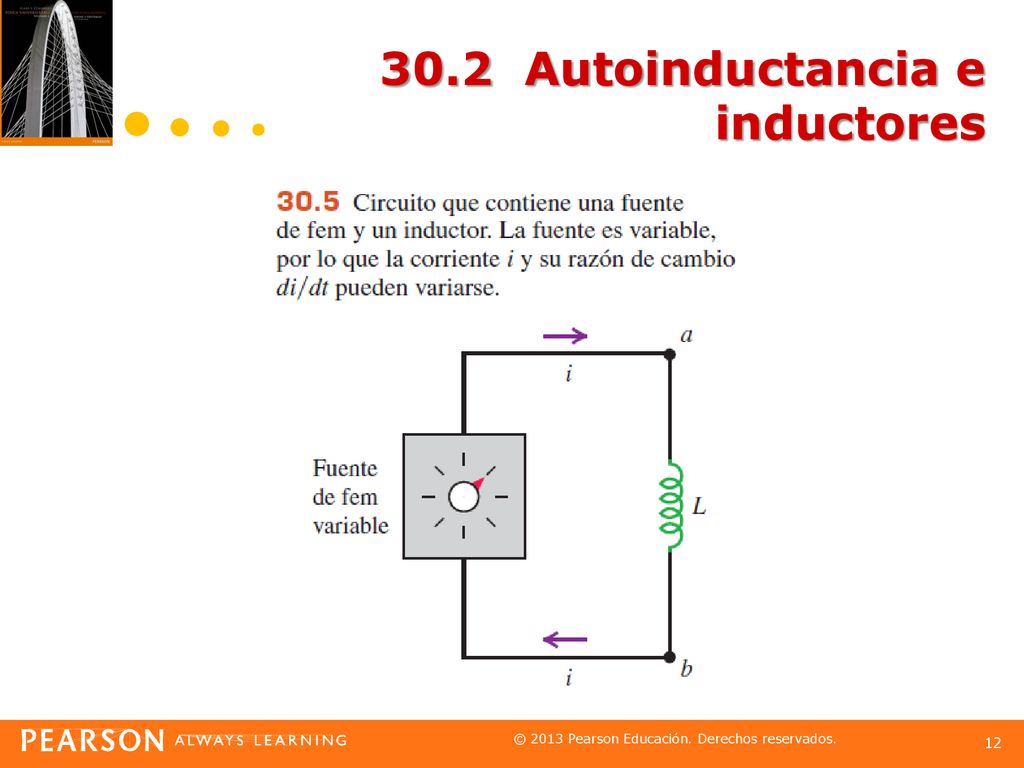

30.6 a) La diferencia de potencial a través de un resistor depende de la corriente. b), c) y d) La diferencia de potencial a través de un inductor depende de la razón de cambio de la corriente.

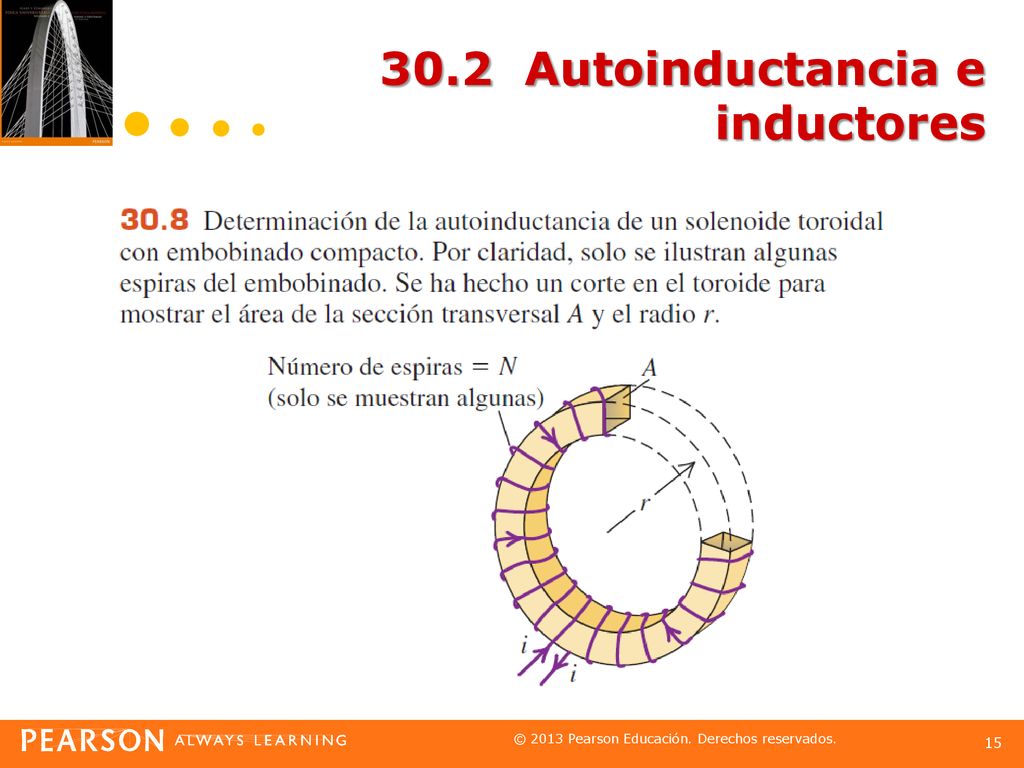

14 30.2 Autoinductancia e inductores

15 30.2 Autoinductancia e inductores

16 30.3 Energía del campo magnético

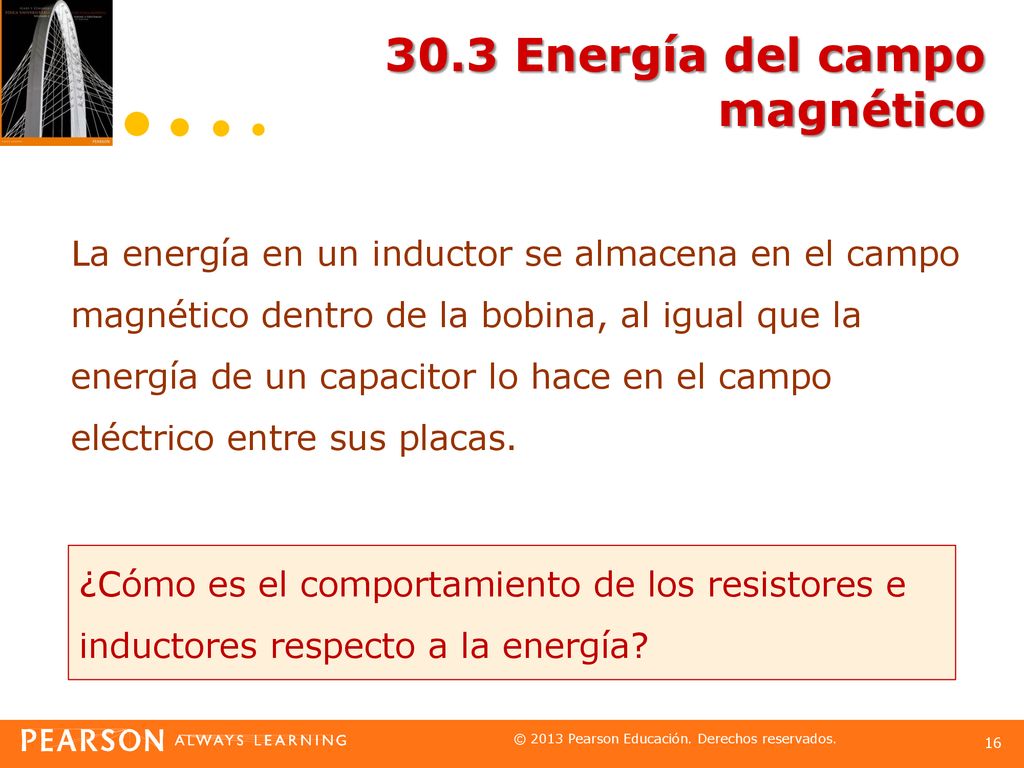

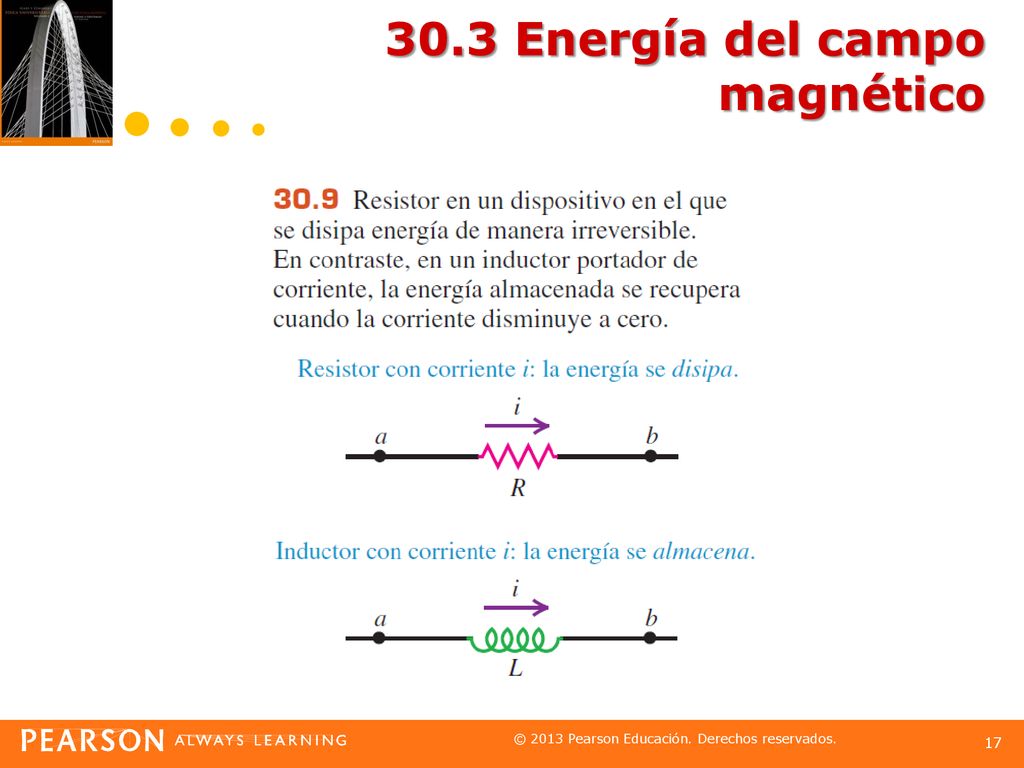

La energía en un inductor se almacena en el campo magnético dentro de la bobina, al igual que la energía de un capacitor lo hace en el campo eléctrico entre sus placas. ¿Cómo es el comportamiento de los resistores e inductores respecto a la energía?

17 30.3 Energía del campo magnético

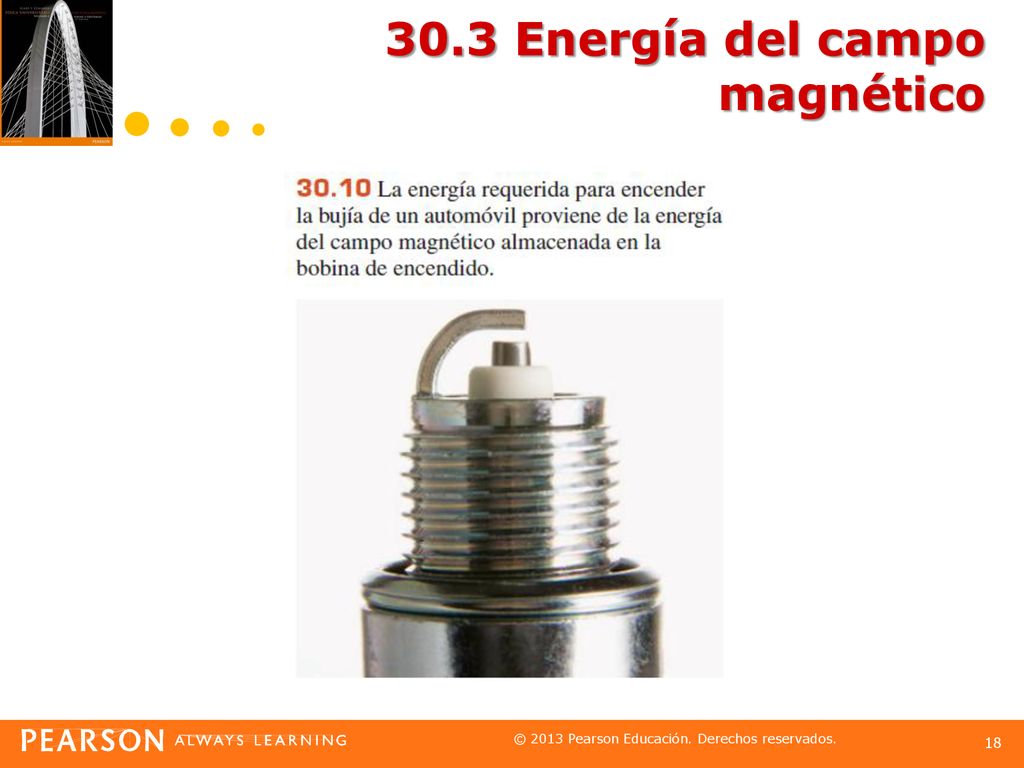

18 30.3 Energía del campo magnético

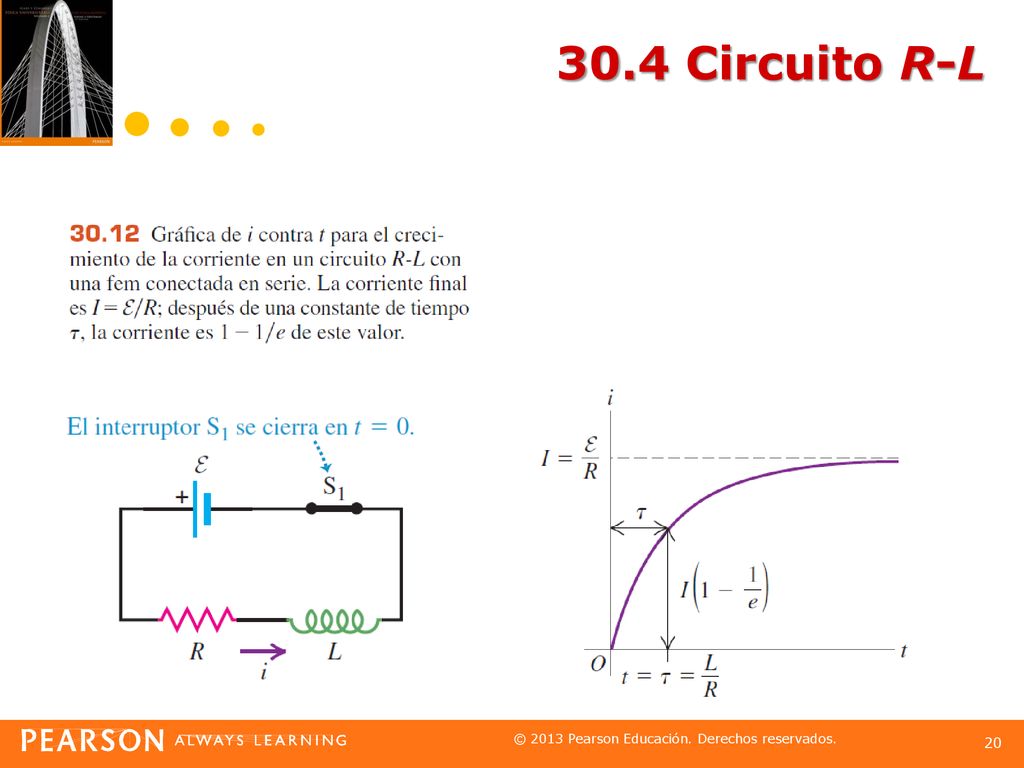

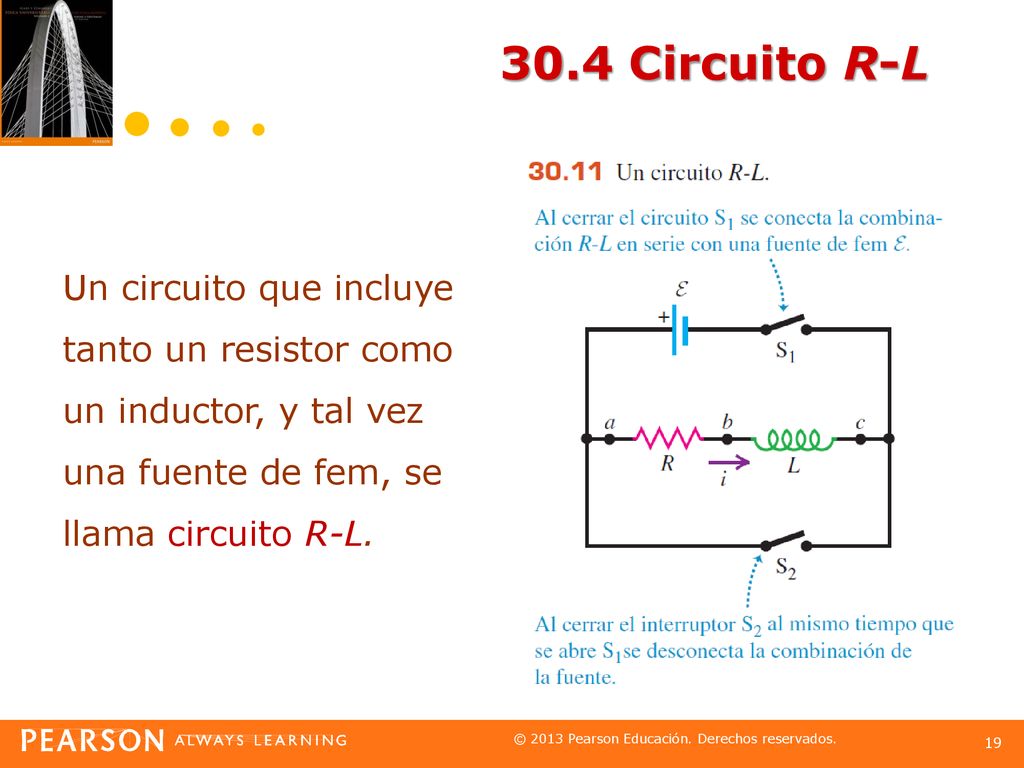

19 30.4 Circuito R-L Un circuito que incluye tanto un resistor como un inductor, y tal vez una fuente de fem, se llama circuito R-L.

20 30.4 Circuito R-L

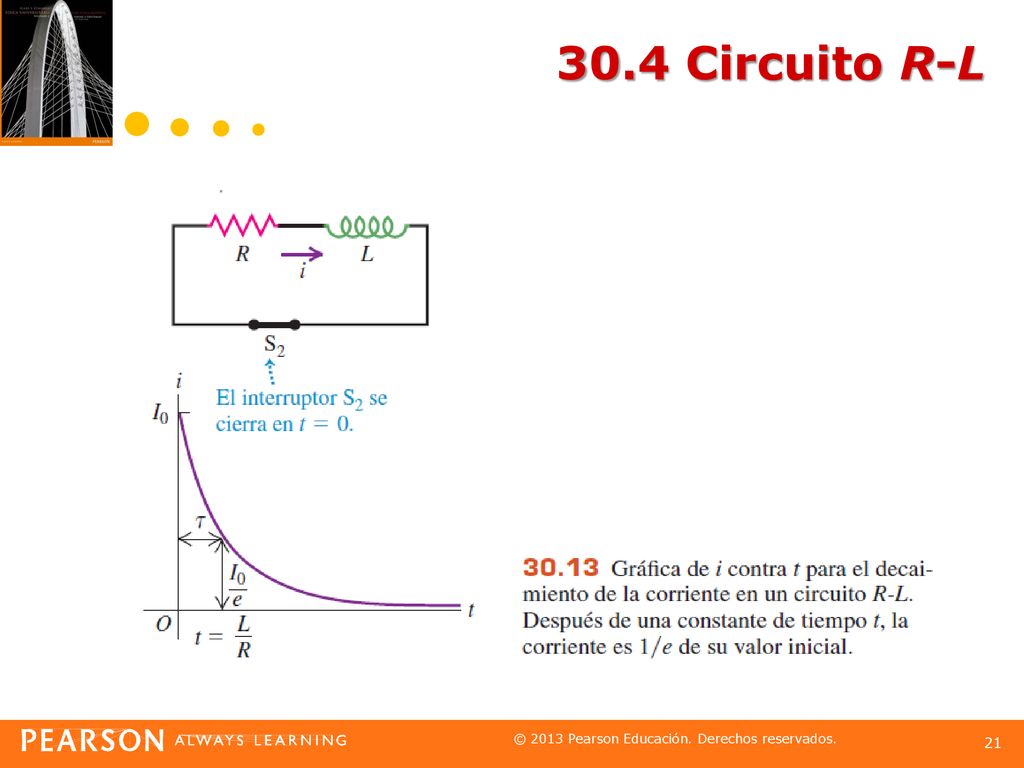

21 30.4 Circuito R-L

22 30.5 Circuito L-C

23 30.6 Circuito L-R-C en serie

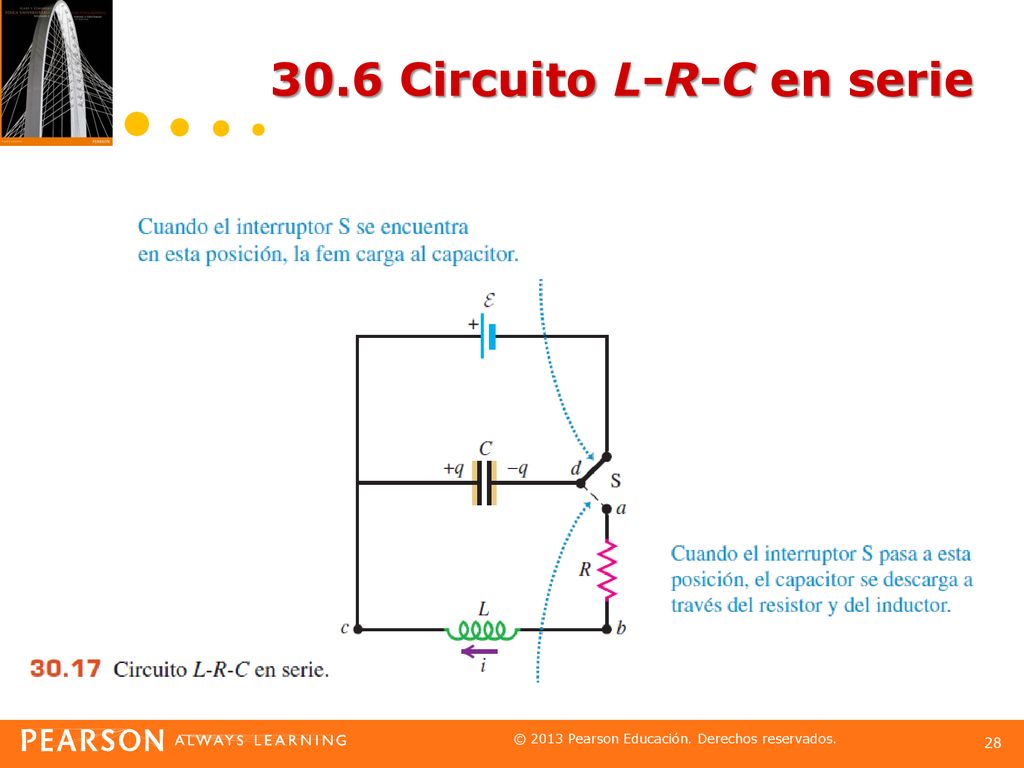

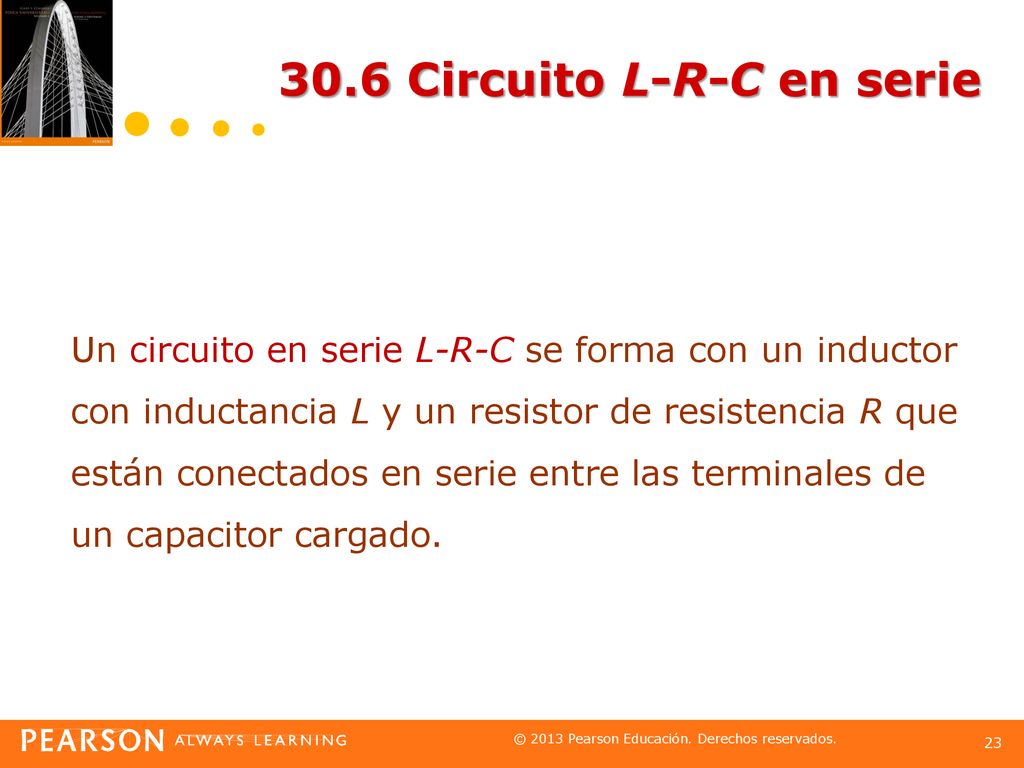

Un circuito en serie L-R-C se forma con un inductor con inductancia L y un resistor de resistencia R que están conectados en serie entre las terminales de un capacitor cargado.

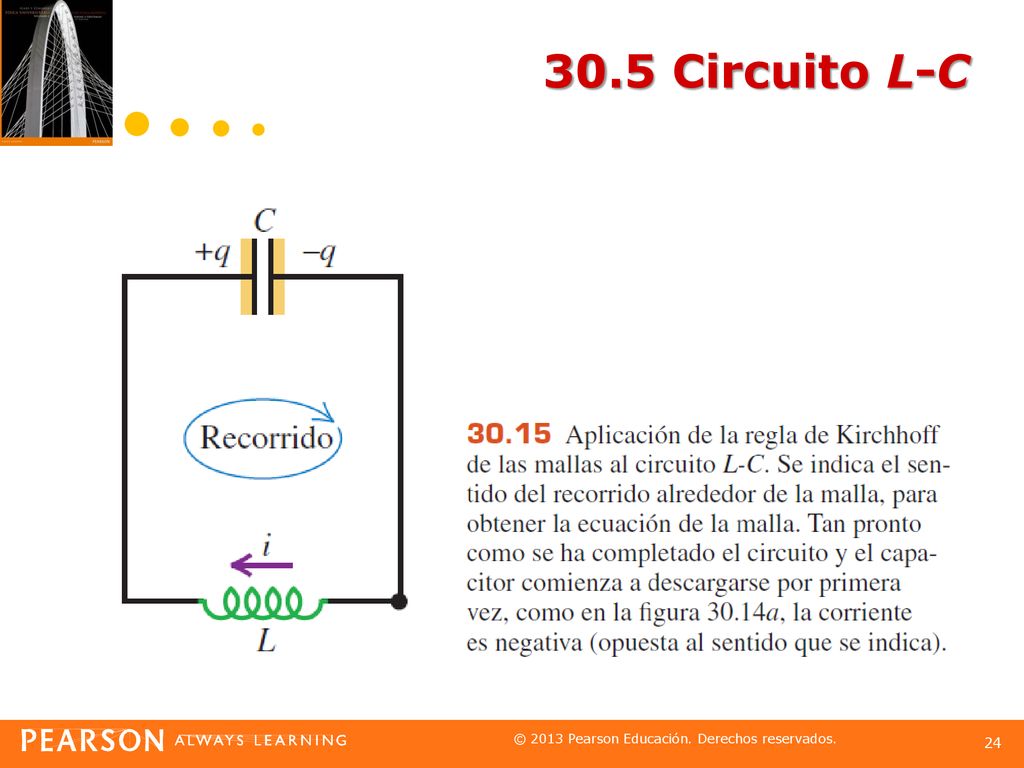

24 30.5 Circuito L-C

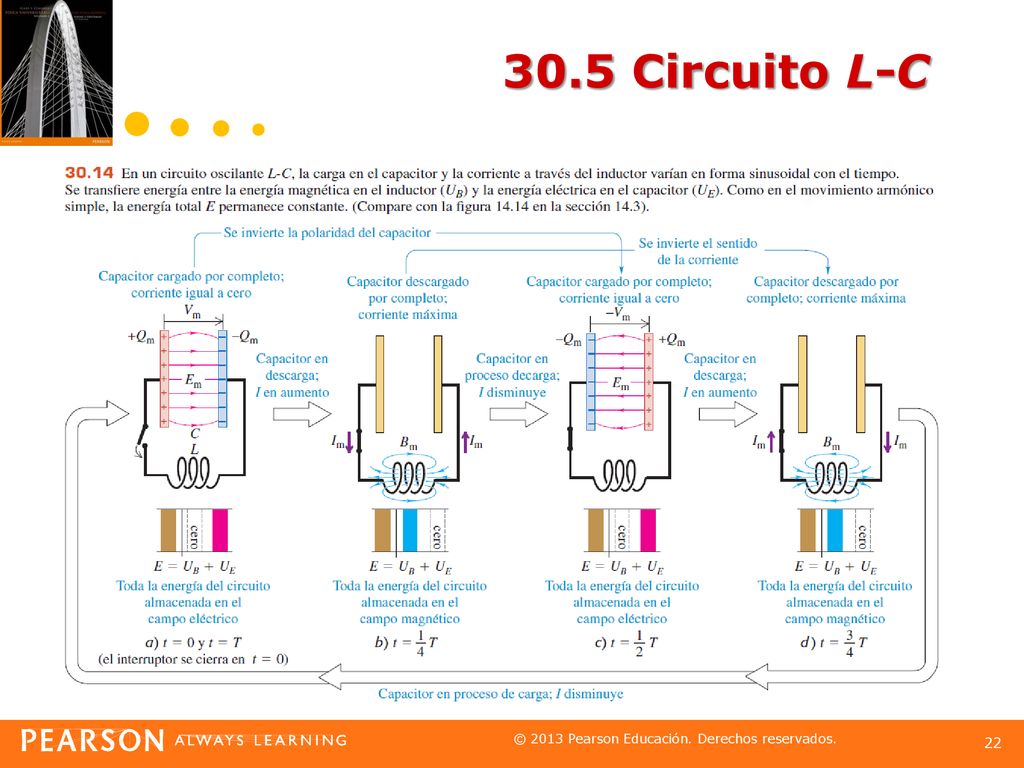

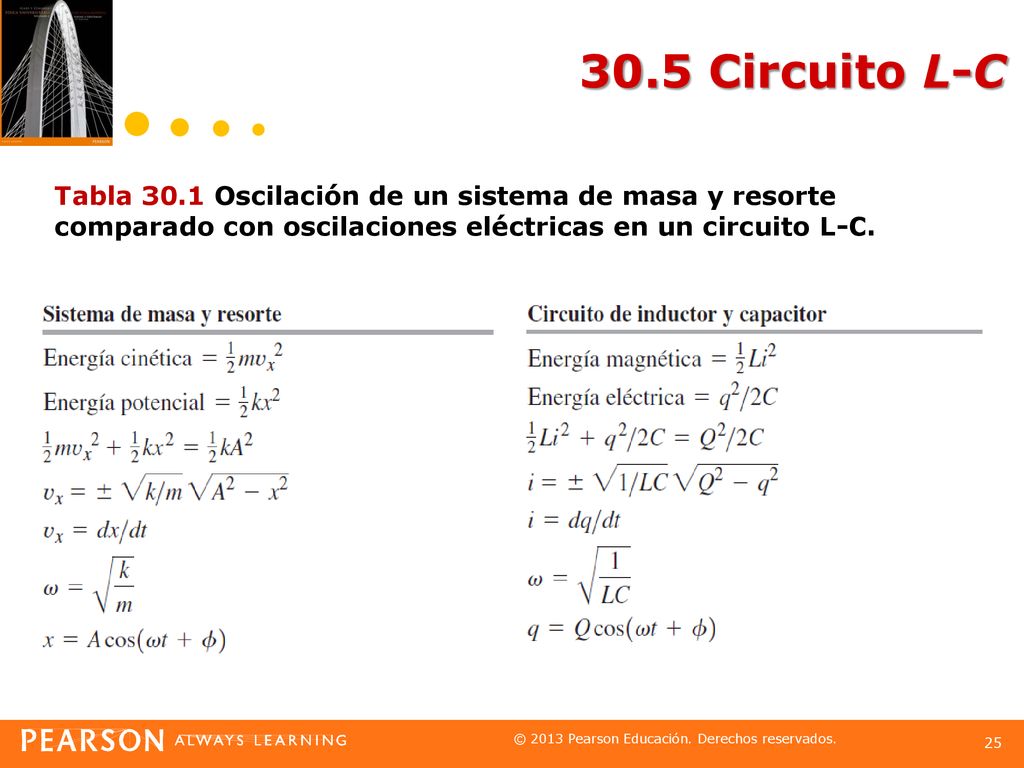

25 30.5 Circuito L-C Tabla 30.1 Oscilación de un sistema de masa y resorte comparado con oscilaciones eléctricas en un circuito L-C.

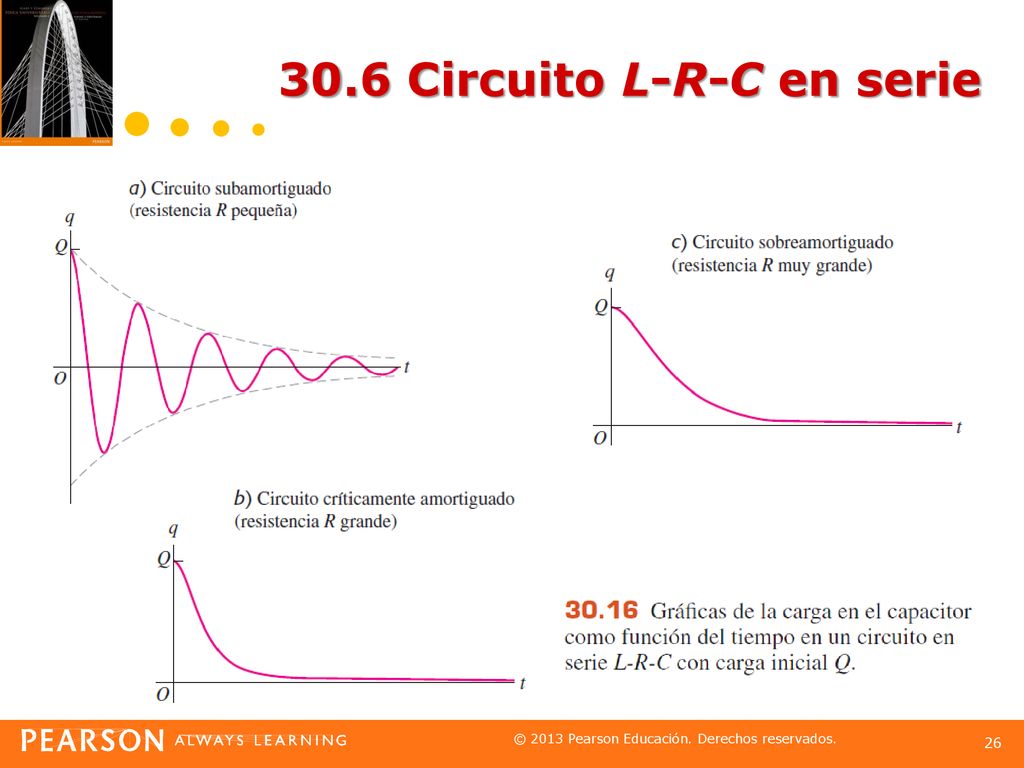

26 30.6 Circuito L-R-C en serie

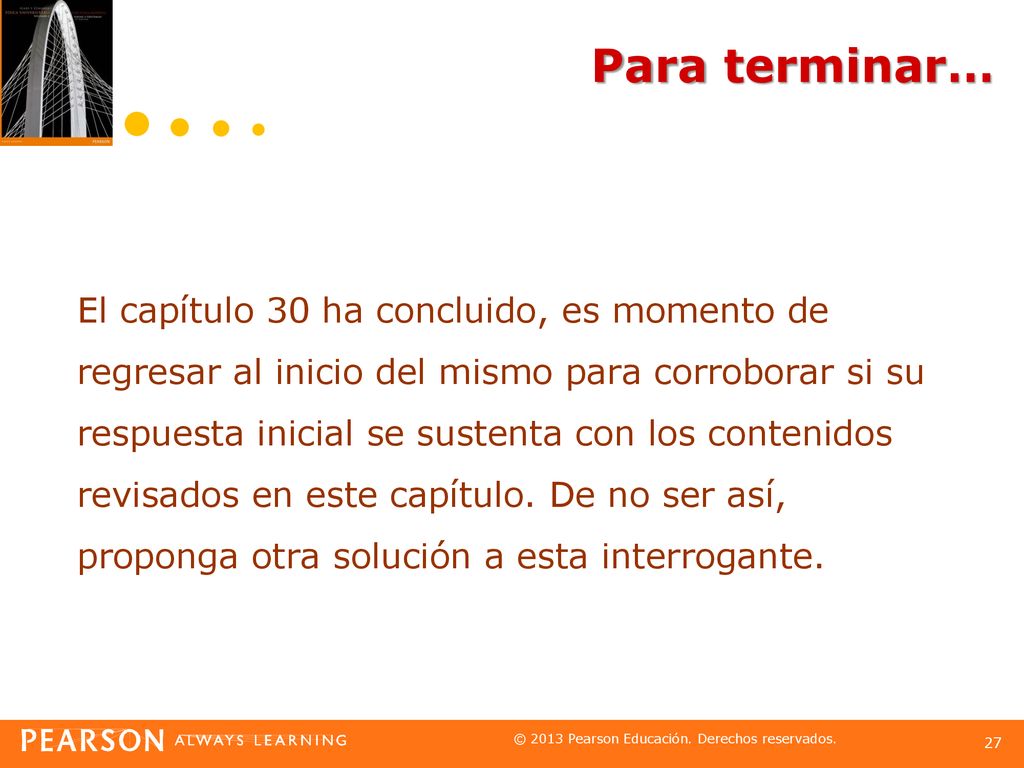

27 Para terminar… El capítulo 30 ha concluido, es momento de regresar al inicio del mismo para corroborar si su respuesta inicial se sustenta con los contenidos revisados en este capítulo. De no ser así, proponga otra solución a esta interrogante.

28 30.6 Circuito L-R-C en serie

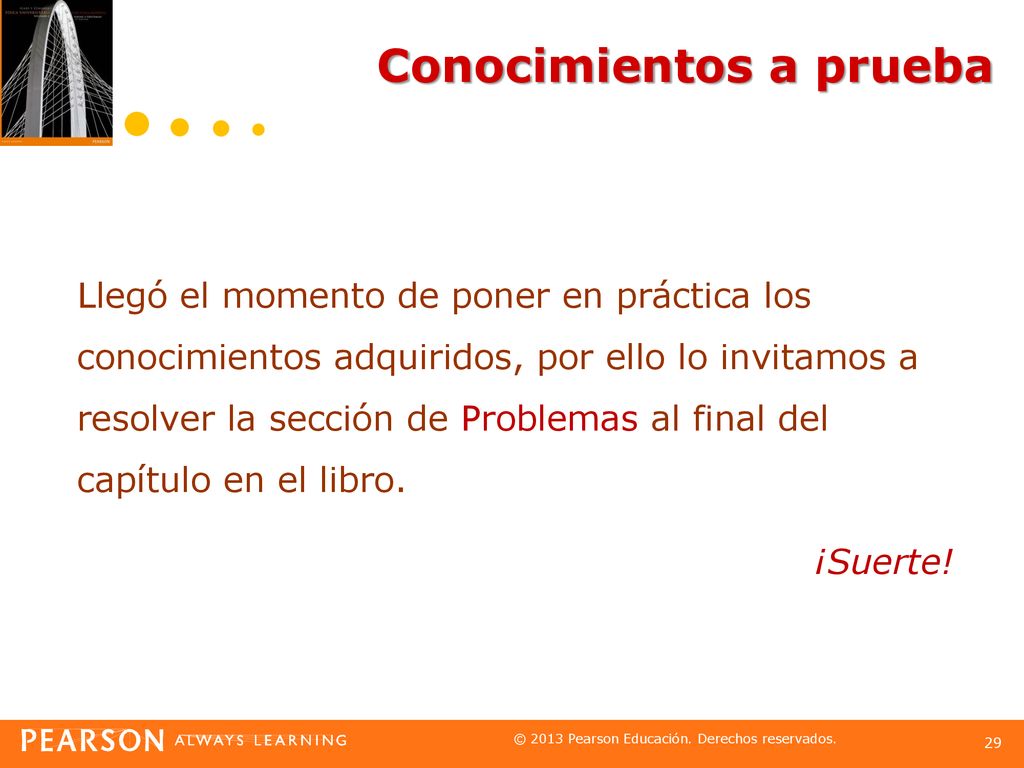

29 Conocimientos a prueba
Llegó el momento de poner en práctica los conocimientos adquiridos, por ello lo invitamos a resolver la sección de Problemas al final del capítulo en el libro. ¡Suerte!
