1 La contratación de obras
7 de octubre de 2011 Ana Lope Carvajal X Jornadas Técnicas de Jóvenes Profesionales de la ATPYC 3 de Octubre de 2013

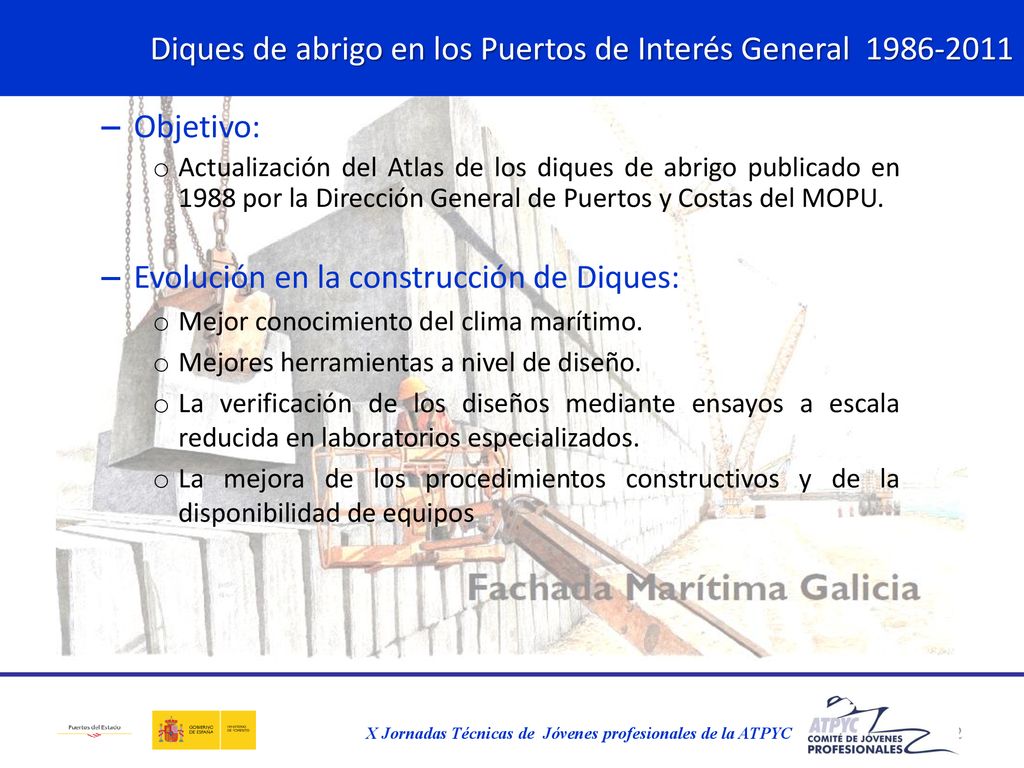

2 Diques de abrigo en los Puertos de Interés General 1986-2011
Objetivo: Actualización del Atlas de los diques de abrigo publicado en 1988 por la Dirección General de Puertos y Costas del MOPU. Evolución en la construcción de Diques: Mejor conocimiento del clima marítimo. Mejores herramientas a nivel de diseño. La verificación de los diseños mediante ensayos a escala reducida en laboratorios especializados. La mejora de los procedimientos constructivos y de la disponibilidad de equipos X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

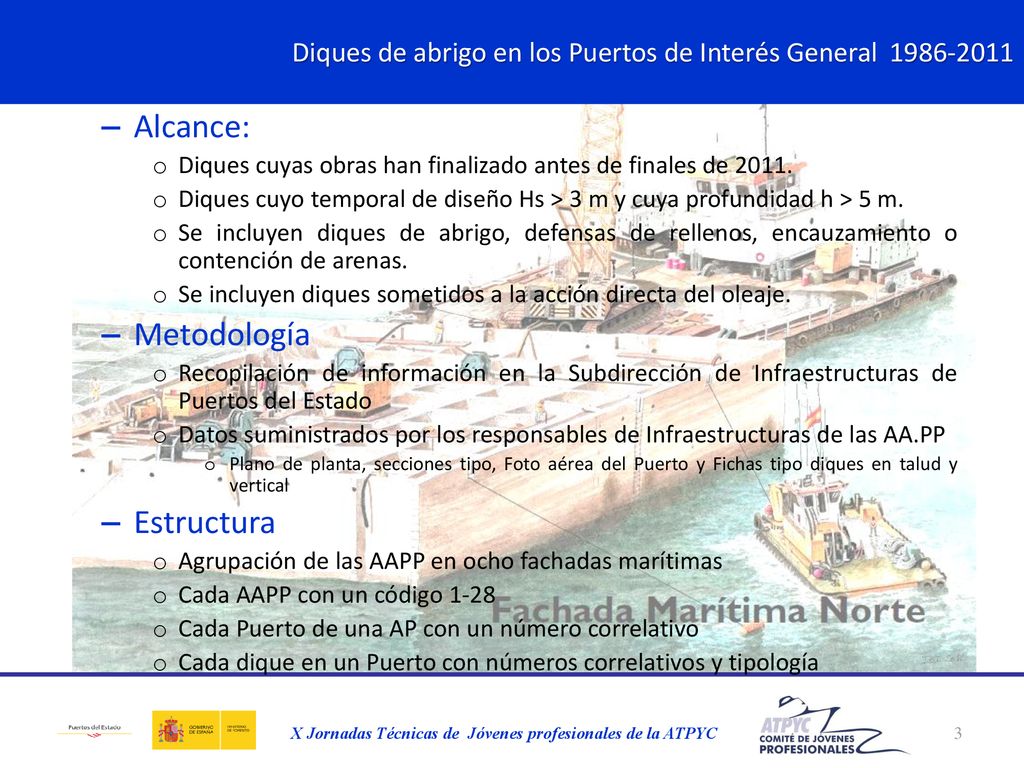

3 Diques de abrigo en los Puertos de Interés General 1986-2011
Alcance: Diques cuyas obras han finalizado antes de finales de 2011. Diques cuyo temporal de diseño Hs > 3 m y cuya profundidad h > 5 m. Se incluyen diques de abrigo, defensas de rellenos, encauzamiento o contención de arenas. Se incluyen diques sometidos a la acción directa del oleaje. Metodología Recopilación de información en la Subdirección de Infraestructuras de Puertos del Estado Datos suministrados por los responsables de Infraestructuras de las AA.PP Plano de planta, secciones tipo, Foto aérea del Puerto y Fichas tipo diques en talud y vertical Estructura Agrupación de las AAPP en ocho fachadas marítimas Cada AAPP con un código 1-28 Cada Puerto de una AP con un número correlativo Cada dique en un Puerto con números correlativos y tipología X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

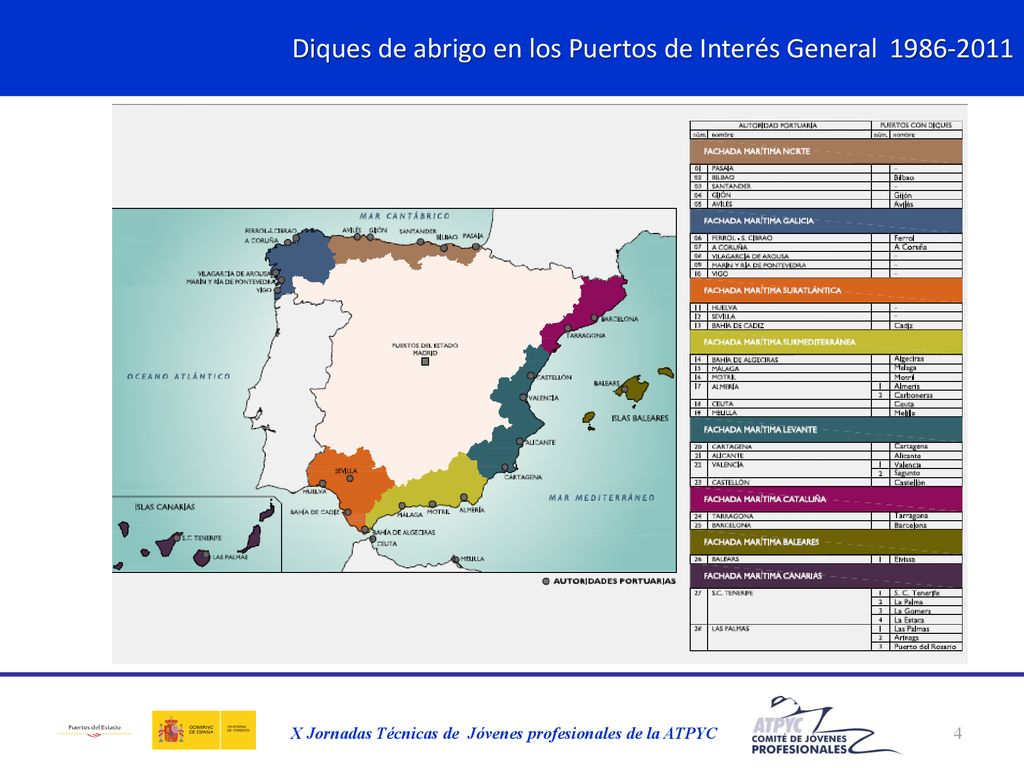

4 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

5 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

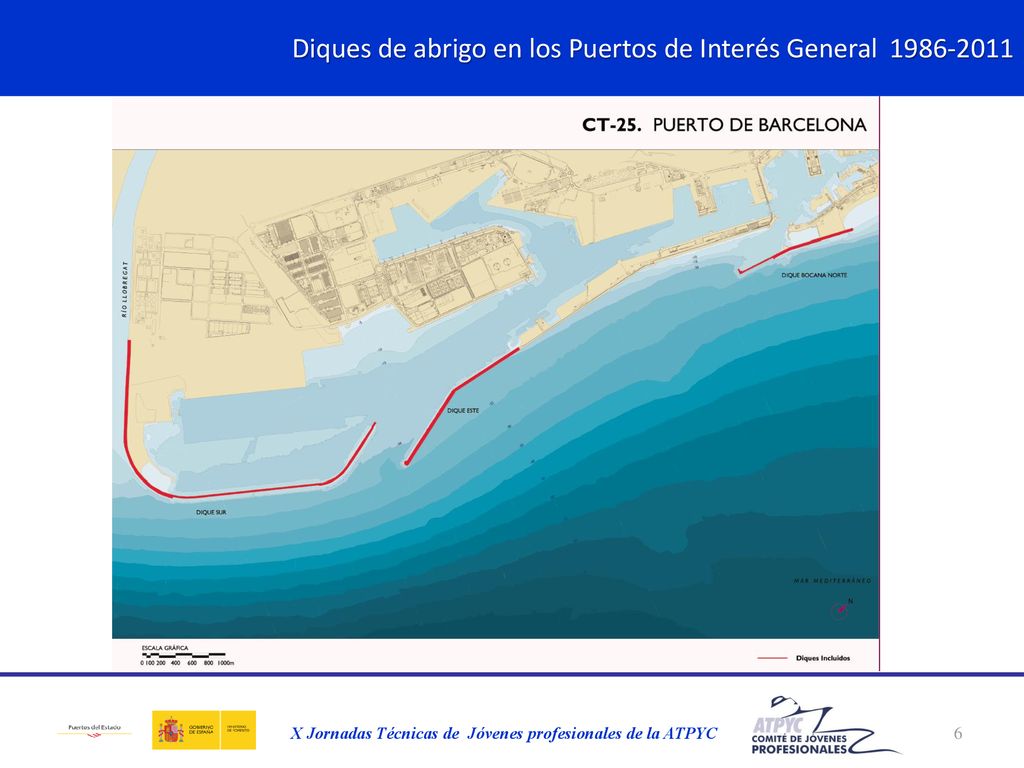

6 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

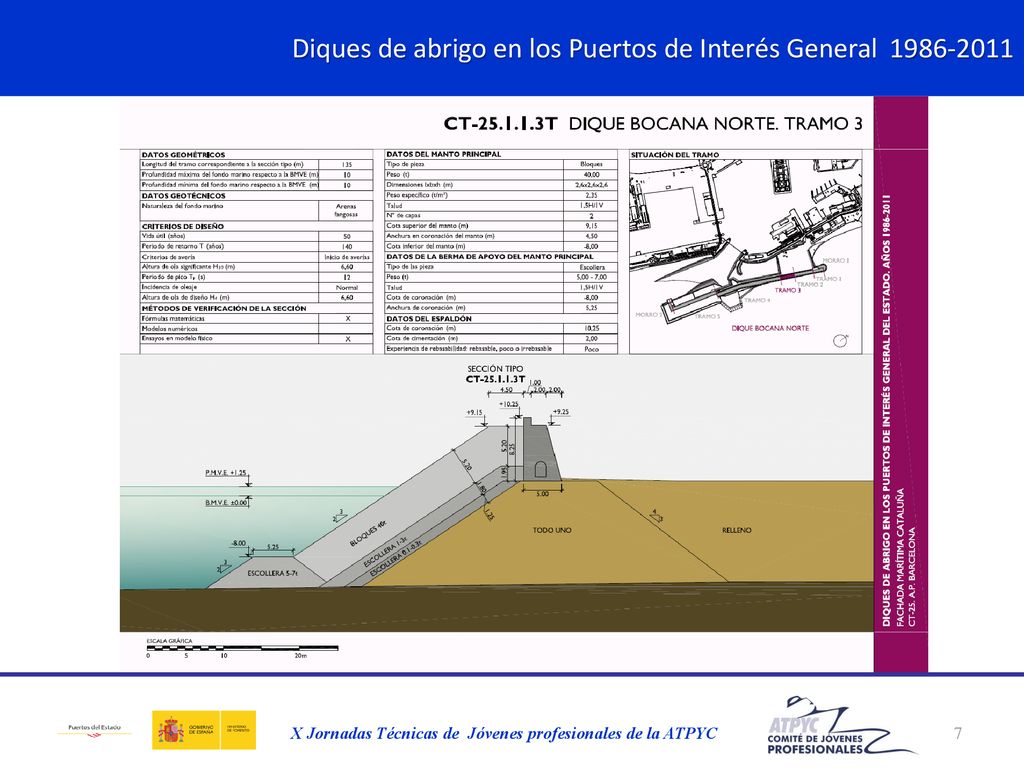

7 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

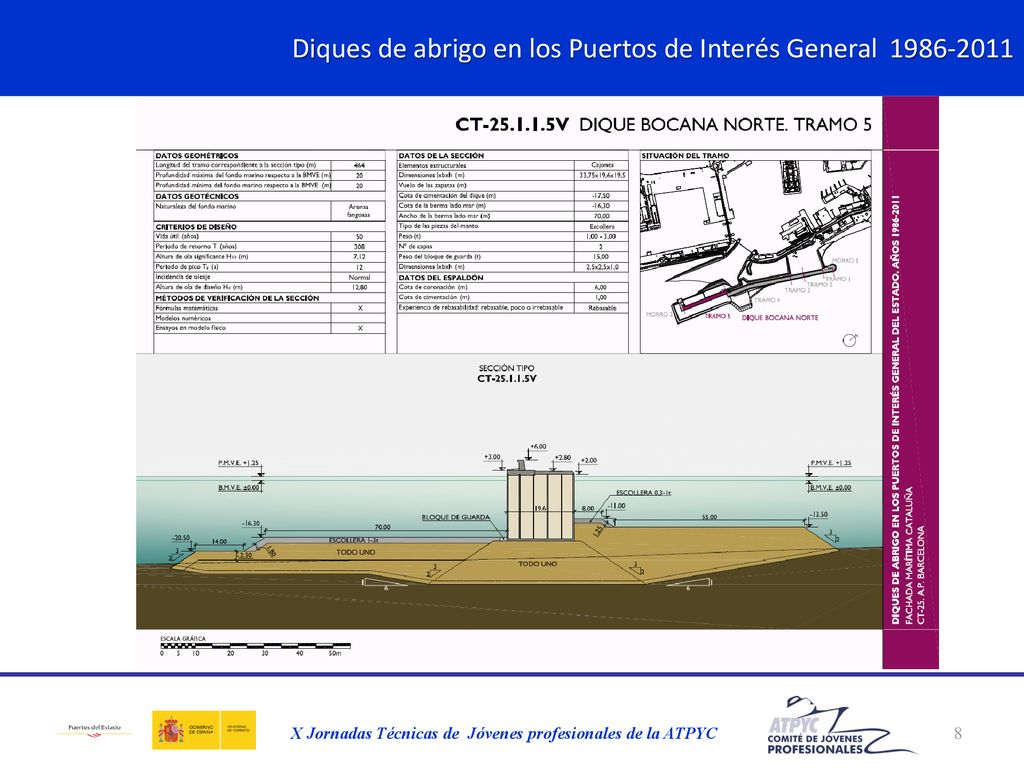

8 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

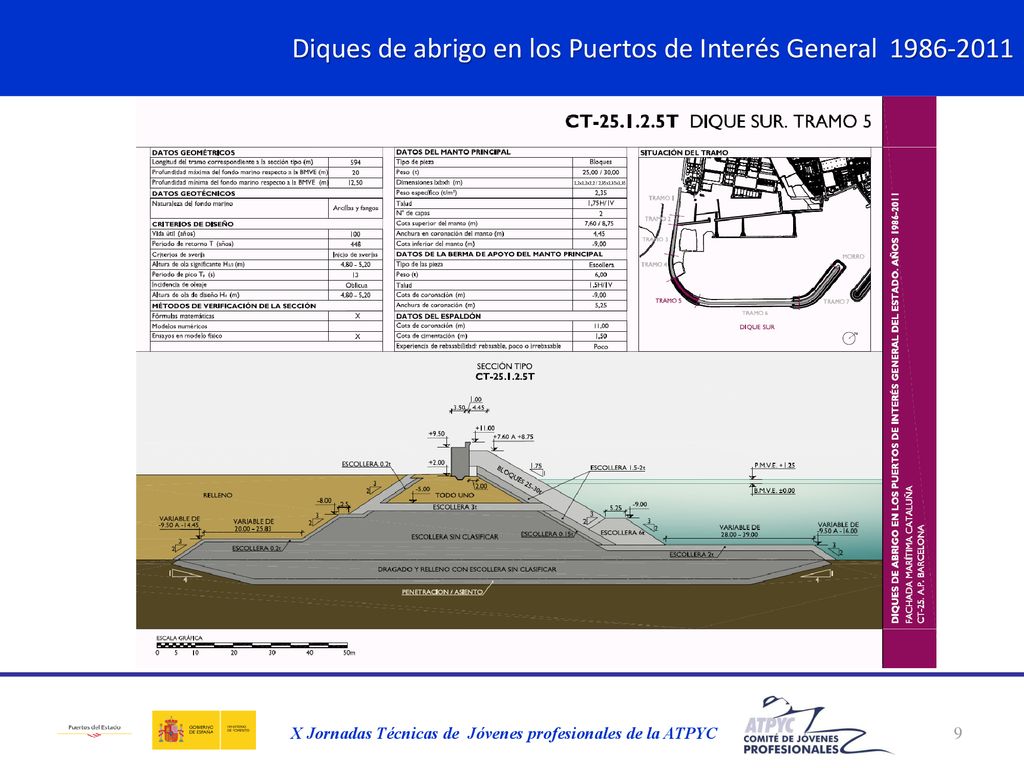

9 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

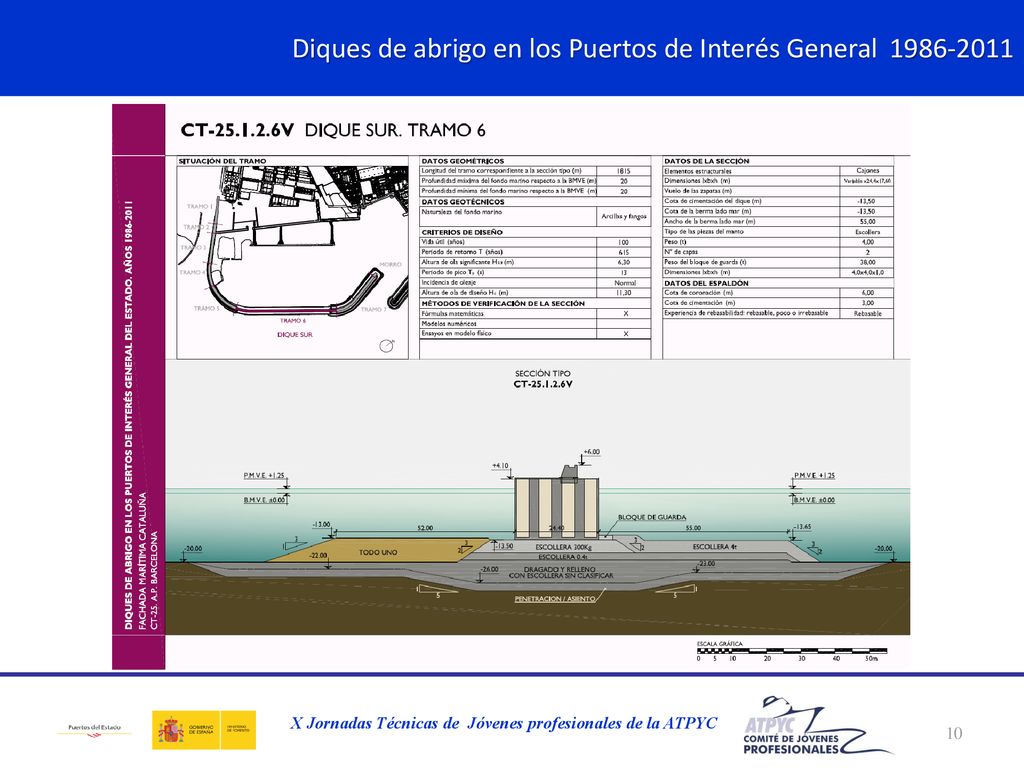

10 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

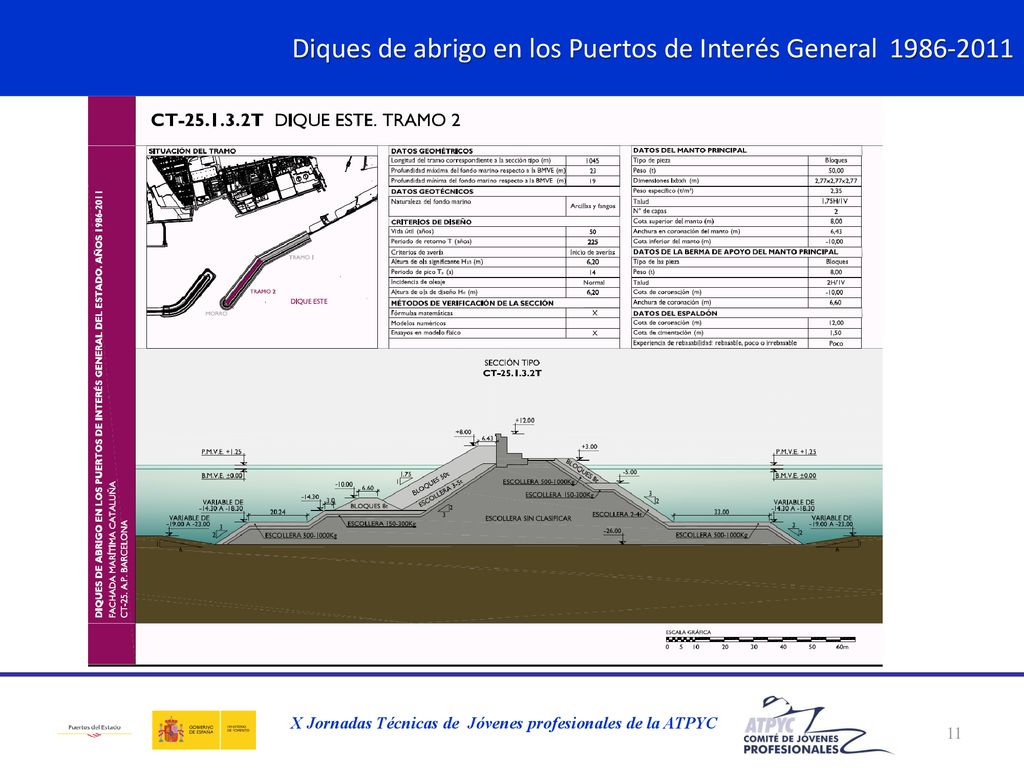

11 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

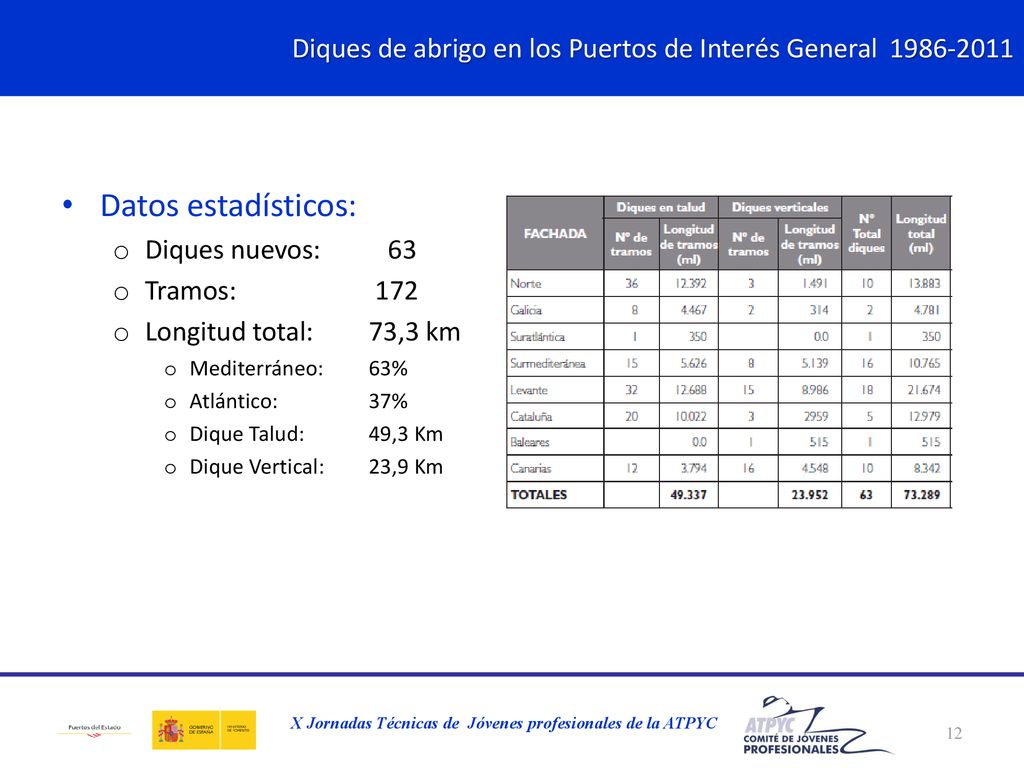

12 Diques de abrigo en los Puertos de Interés General 1986-2011
Datos estadísticos: Diques nuevos: Tramos: 172 Longitud total: 73,3 km Mediterráneo: 63% Atlántico: 37% Dique Talud: 49,3 Km Dique Vertical: 23,9 Km X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

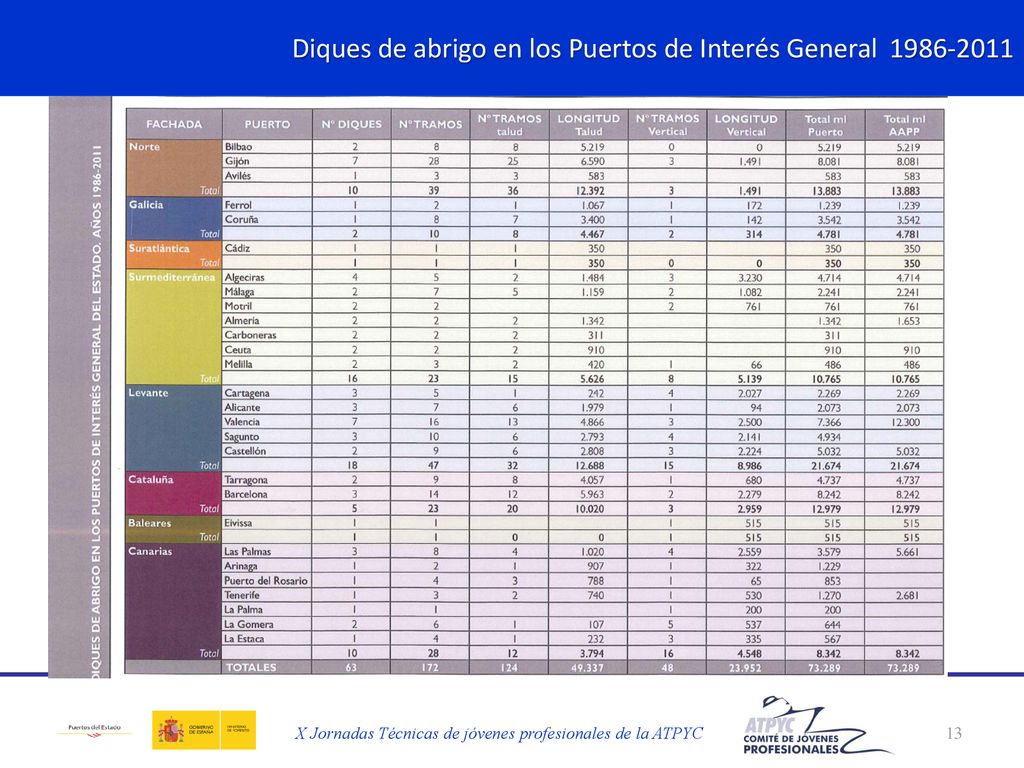

13 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de jóvenes profesionales de la ATPYC

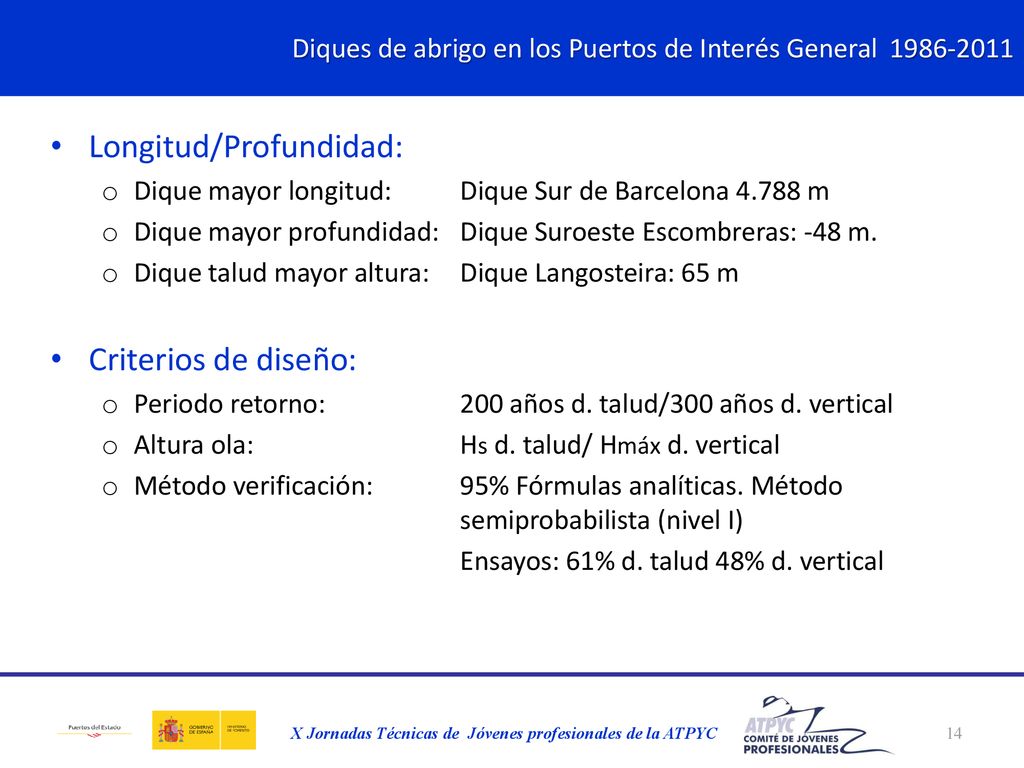

14 Diques de abrigo en los Puertos de Interés General 1986-2011
Longitud/Profundidad: Dique mayor longitud: Dique Sur de Barcelona m Dique mayor profundidad: Dique Suroeste Escombreras: -48 m. Dique talud mayor altura: Dique Langosteira: 65 m Criterios de diseño: Periodo retorno: 200 años d. talud/300 años d. vertical Altura ola: Hs d. talud/ Hmáx d. vertical Método verificación: 95% Fórmulas analíticas. Método semiprobabilista (nivel I) Ensayos: 61% d. talud 48% d. vertical X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

15 Diques de abrigo en los Puertos de Interés General 1986-2011
Diques en talud: Bloques: 71% 200 t Gijón/195 t Langosteira Escolleras: 22% < 6 t Piezas especiales: % 29 t acrópodos La Esfinge Talud manto principal: 3H:2V a 2H:1V (77%) Banqueta apoyo: 72% Diques verticales: Eslora: 15,55 m (Alicante) a 66,85 m (Algeciras, Cartagena y Ferrol) Manga: 6,88 (Valencia) a 32 m (Gijón) Puntal: 9 m (Escombreras. Dique perimetral) a 32 m (Gijón) X Jornadas Técnicas de Jóvenes profesionales de la ATPYC

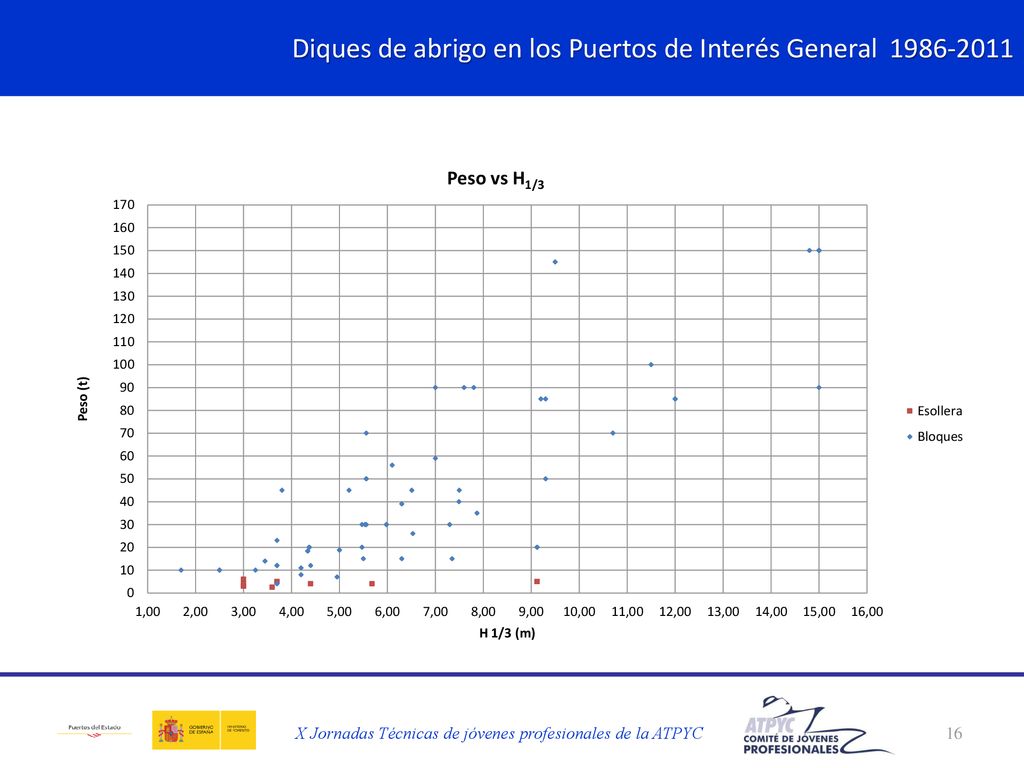

16 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de jóvenes profesionales de la ATPYC

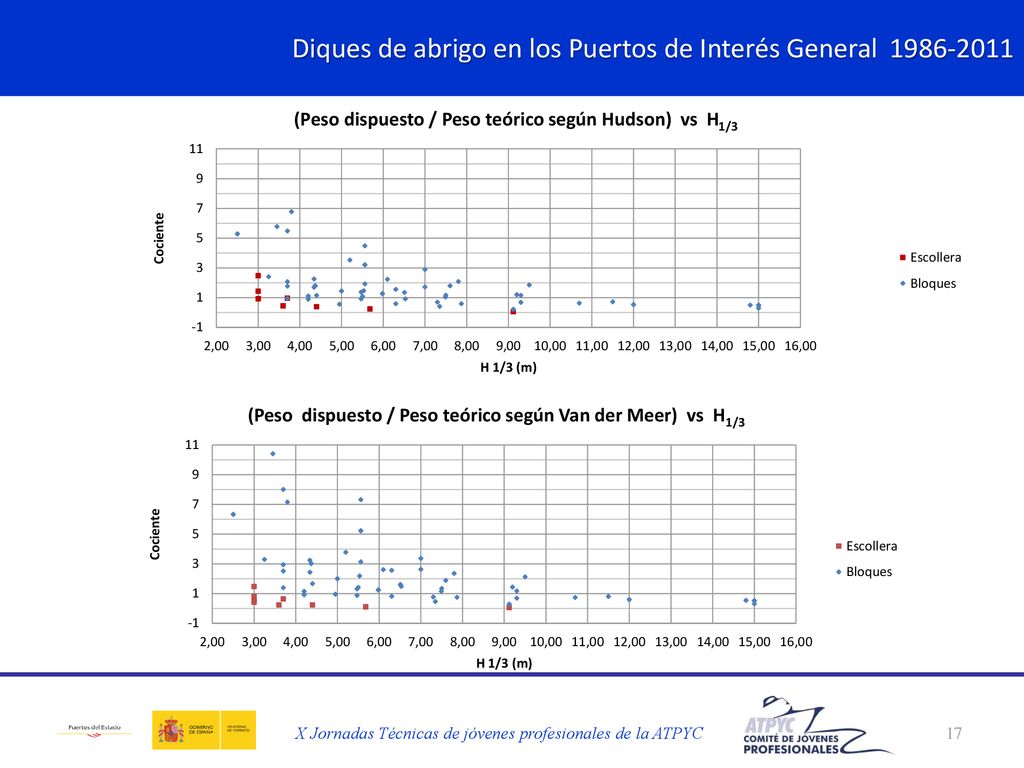

17 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de jóvenes profesionales de la ATPYC

18 Diques de abrigo en los Puertos de Interés General 1986-2011
X Jornadas Técnicas de Jóvenes profesionales de la ATPYC
