Técnica de Descomposición Funcional

Presentación del tema: "Técnica de Descomposición Funcional"— Transcripción de la presentación:

1 Técnica de Descomposición Funcional
Proceso de Diseño Técnica de Descomposición Funcional 1 – Determinación de la función global que debe ser realizada 2 – Descomposición de la función en sub-funciones Documentar el qué?, el cómo? En lo posible utilizar notación estándar Considerar flujos lógicos Cotejar entradas y salidas en la descomposición funcional Dividir la función lo más finamente posible Anterior

2 Dividir la función lo más finamente posible
Proceso de Diseño Dividir la función lo más finamente posible Mantener Conducir Pivotear Bloquear Girar Apretar Rayar Alejar Acuñar Abrir/Cerrar Rotar, Marcar Círculos Verbos: cambiar, aumentar / disminuir, acoplar, interrumpir, unir / separar, ensamblar / desensamblar, guiar, rectificar, conducir, absorber, remover, almacenar, verificar, conducir, posicionar, liberar, disipar, orientar, localizar, recolectar, asegurar, mover, convertir, transformar, trasladar, rotar, arrancar / parar, levantar, sostener, soportar, suministrar.

3 Generar Conceptos a Partir de Funciones
Proceso de Diseño Generar Conceptos a Partir de Funciones 1 - Desarrollar conceptos para cada función: Se pretende desarrollar diferentes conceptos conformes a las sub-funciones identificadas. Ej. Concordad (interna, externa, por caras), Apalancar (longitud) , Suavizar (mango), Ajustar (ancho de la huella del destornillador, geometría de la llave de boca, sistema pivotante del Alicate, y de la llave inglesa), etc. 2 – Combinar los conceptos: Del paso anterior resulta una lista de conceptos aplicables a cada una de las funciones.

4 Fuentes de Ideas Proceso de Diseño 1 – Patentes.
2 – Libros de referencia y journals comerciales. 5 – Consulta a expertos. 4 – Lluvia de Ideas. 5 – Agremiaciones. 6 – Ferias internacionales.

5 Fase de Diseño Conceptual Evaluación de Conceptos
Proceso de Diseño Fase de Diseño Conceptual Evaluación de Conceptos Con base en juicios de factibilidad Con base en la disponibilidad de tecnología Tamizado pasa / no pasa Matriz de diseño Documentación

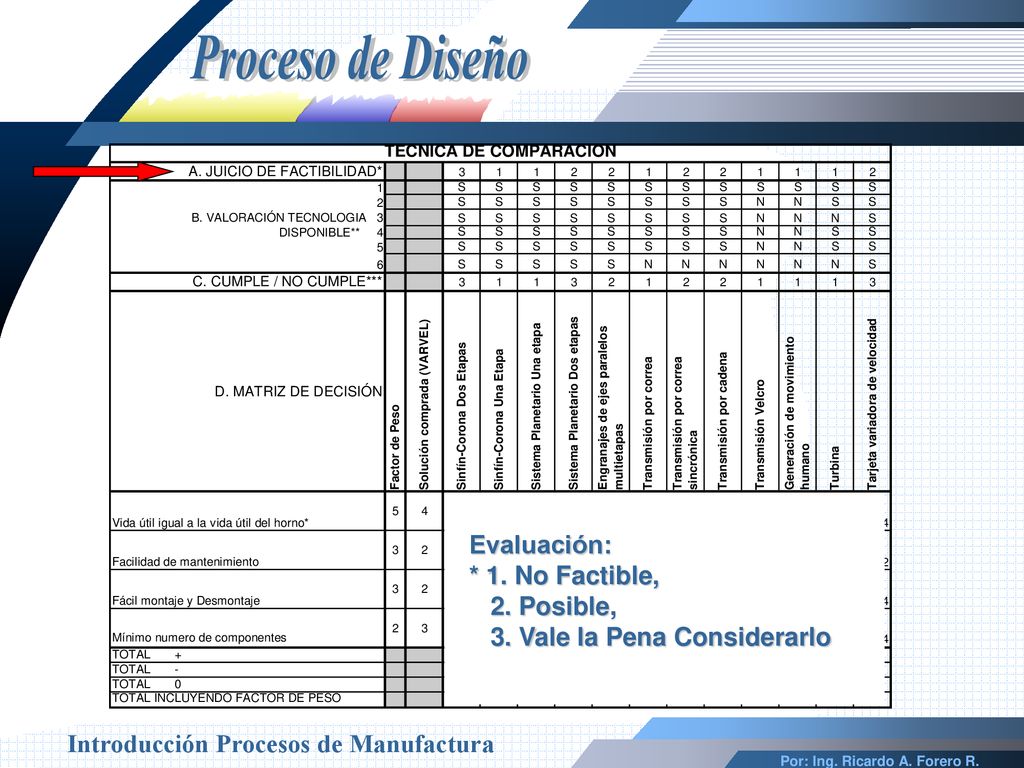

6 Proceso de Diseño Evaluación: * 1. No Factible, 2. Posible, 3. Vale la Pena Considerarlo

7 Proceso de Diseño Evaluación: ** S = Si, N = No
1. Pude ser Manufacturado?, 2. Están Identificados los parámetros críticos que controlan la Función? 3. Se conocen los grados de libertad y la sensibilidad de los parámetros? 4. Tiene los modos de fallo identificados?, 5. Existen equipos que den respuesta a las preguntas anteriores (1 a 4)? 6. Es la tecnología controlable a través del ciclo de vida del producto?

8 Proceso de Diseño Evaluación: *** 1. No Cumple 2. Algo Cumple 3. Cumple

9 Proceso de Diseño Evaluación: +. Más que el DATUM DATUM
0. Igual que el DATUM -. Menos que el DATUM DATUM Contra DATUM 3 Contra Requerimiento

10 Documentación Proceso de Diseño
Diagramas de descomposición funcional, resultados de búsquedas, mapeos función – concepto, bocetos de conceptos globales, planos, listas de materiales, etc. Siguiente
