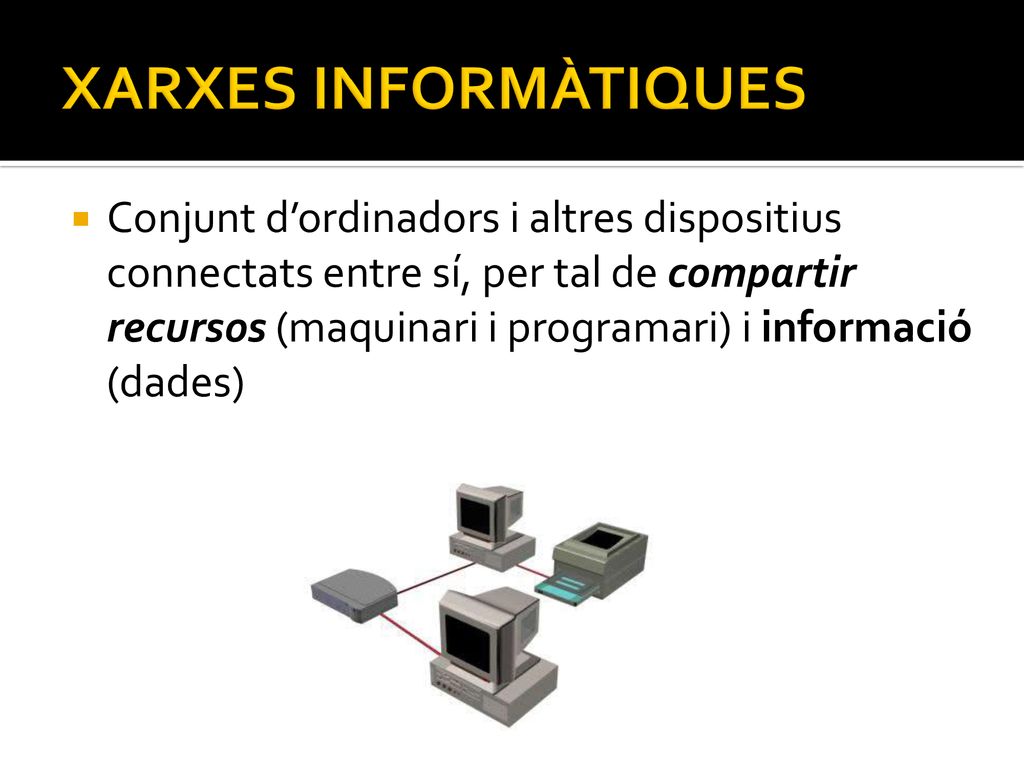

1 XARXES INFORMÀTIQUES Conjunt d’ordinadors i altres dispositius connectats entre sí, per tal de compartir recursos (maquinari i programari) i informació (dades)

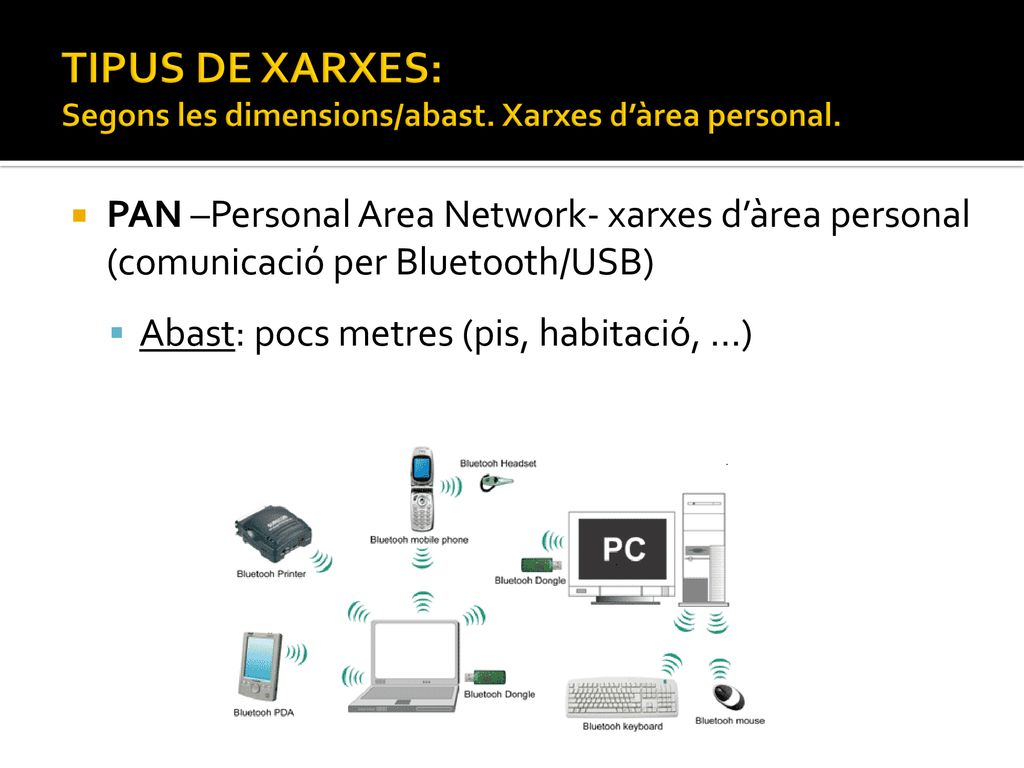

2 TIPUS DE XARXES: Segons les dimensions/abast. Xarxes d’àrea personal.
PAN –Personal Area Network- xarxes d’àrea personal (comunicació per Bluetooth/USB) Abast: pocs metres (pis, habitació, …)

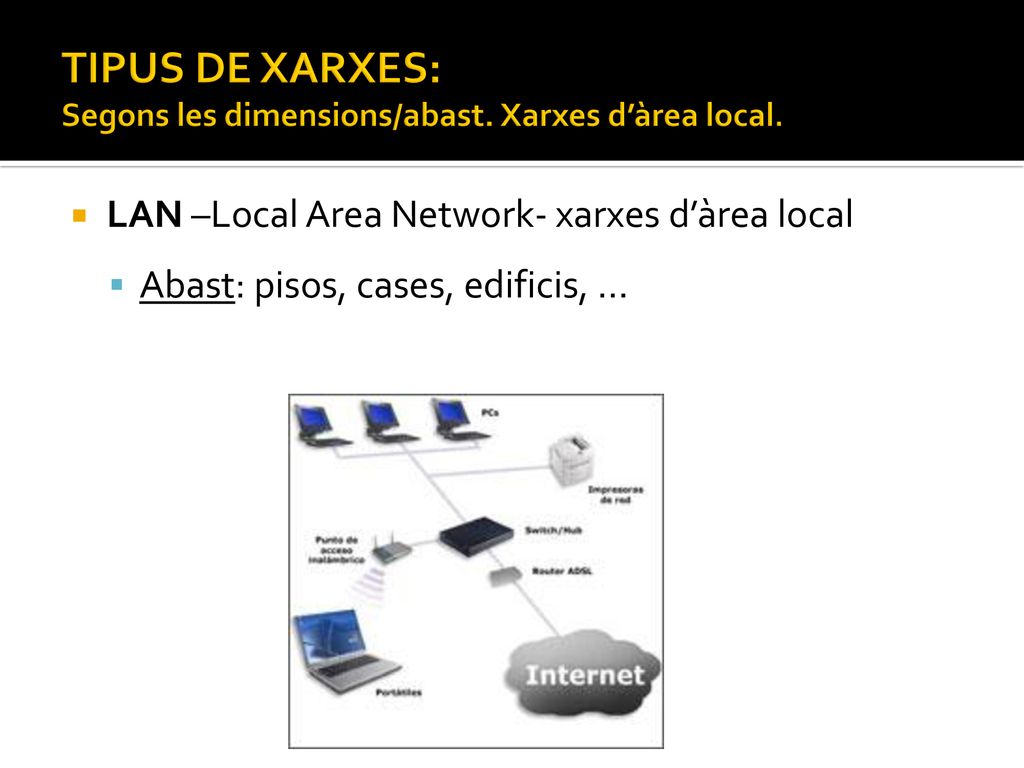

3 TIPUS DE XARXES: Segons les dimensions/abast. Xarxes d’àrea local.
LAN –Local Area Network- xarxes d’àrea local Abast: pisos, cases, edificis, …

4 TIPUS DE XARXES: Segons les dimensions/abast

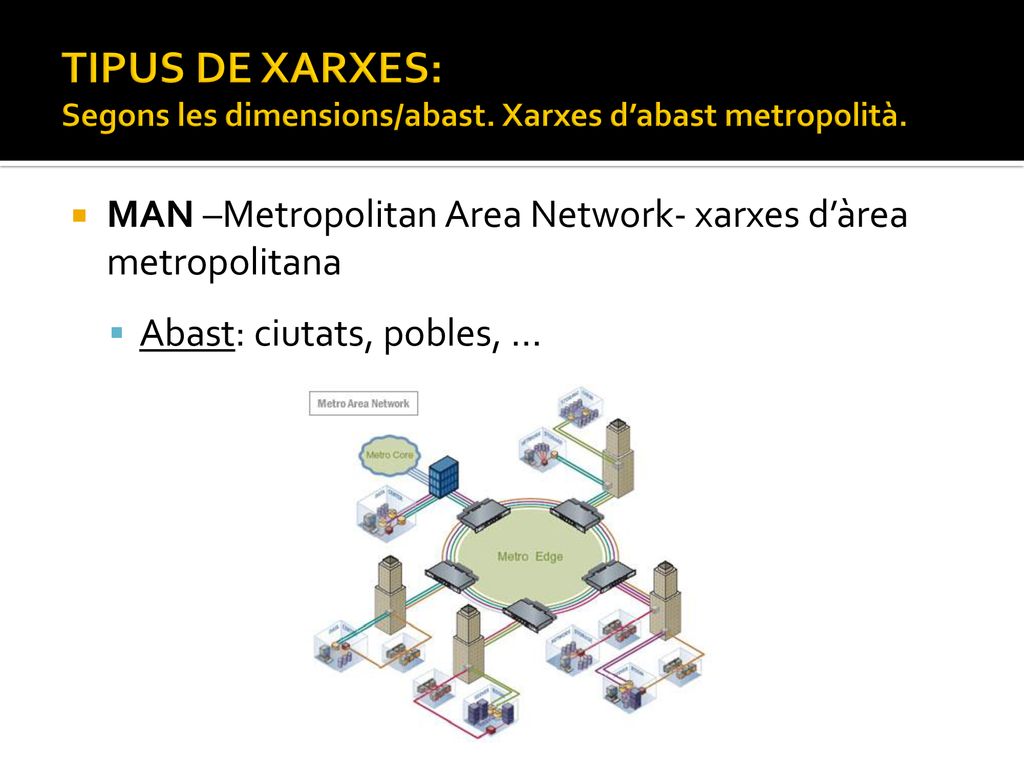

TIPUS DE XARXES: Segons les dimensions/abast. Xarxes d’abast metropolità. MAN –Metropolitan Area Network- xarxes d’àrea metropolitana Abast: ciutats, pobles, …

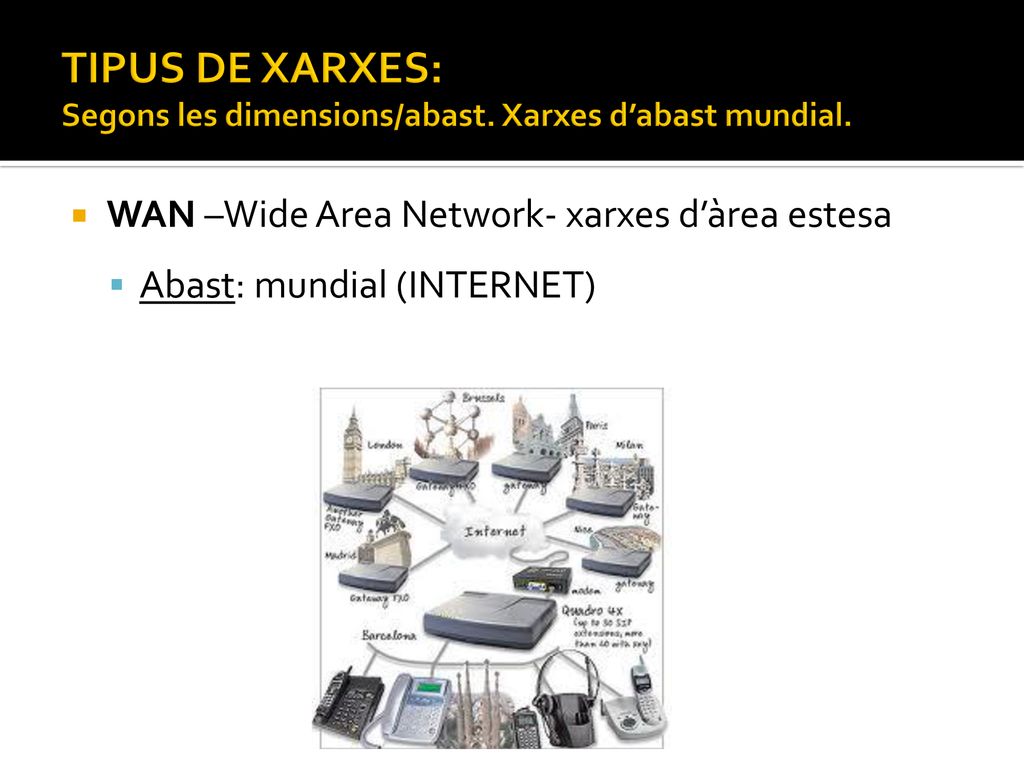

5 TIPUS DE XARXES: Segons les dimensions/abast. Xarxes d’abast mundial.
WAN –Wide Area Network- xarxes d’àrea estesa Abast: mundial (INTERNET)

6 TIPUS DE XARXES: Segons la relació entre dispositius

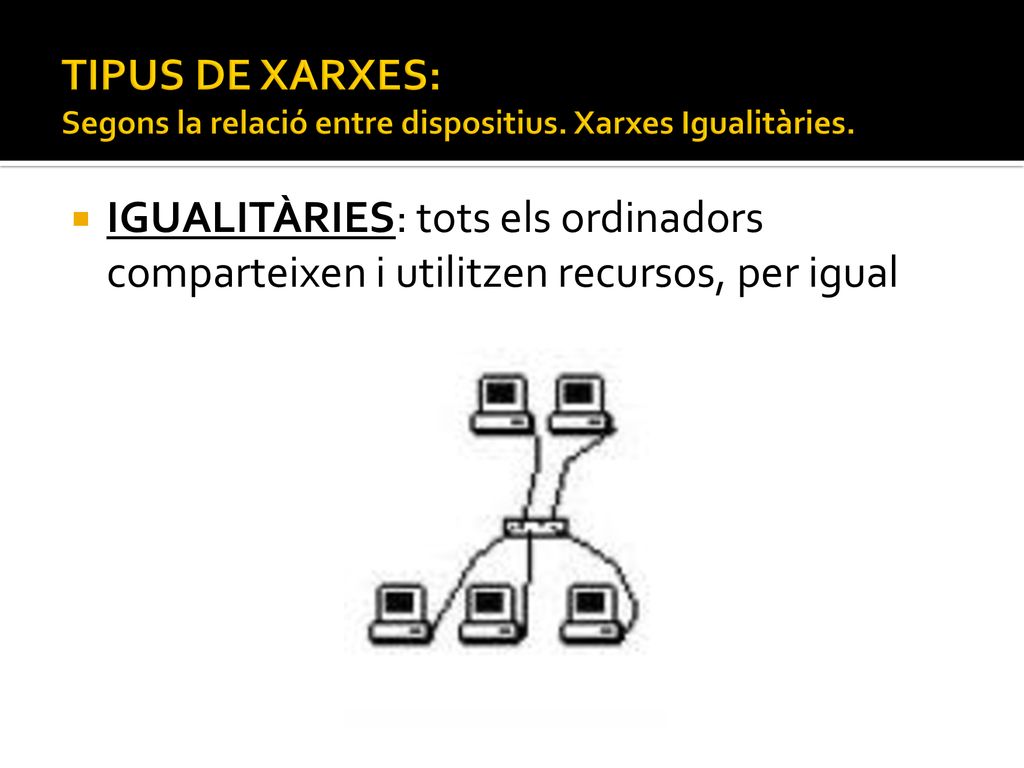

TIPUS DE XARXES: Segons la relació entre dispositius. Xarxes Igualitàries. IGUALITÀRIES: tots els ordinadors comparteixen i utilitzen recursos, per igual

7 TIPUS DE XARXES: Segons la relació entre dispositius

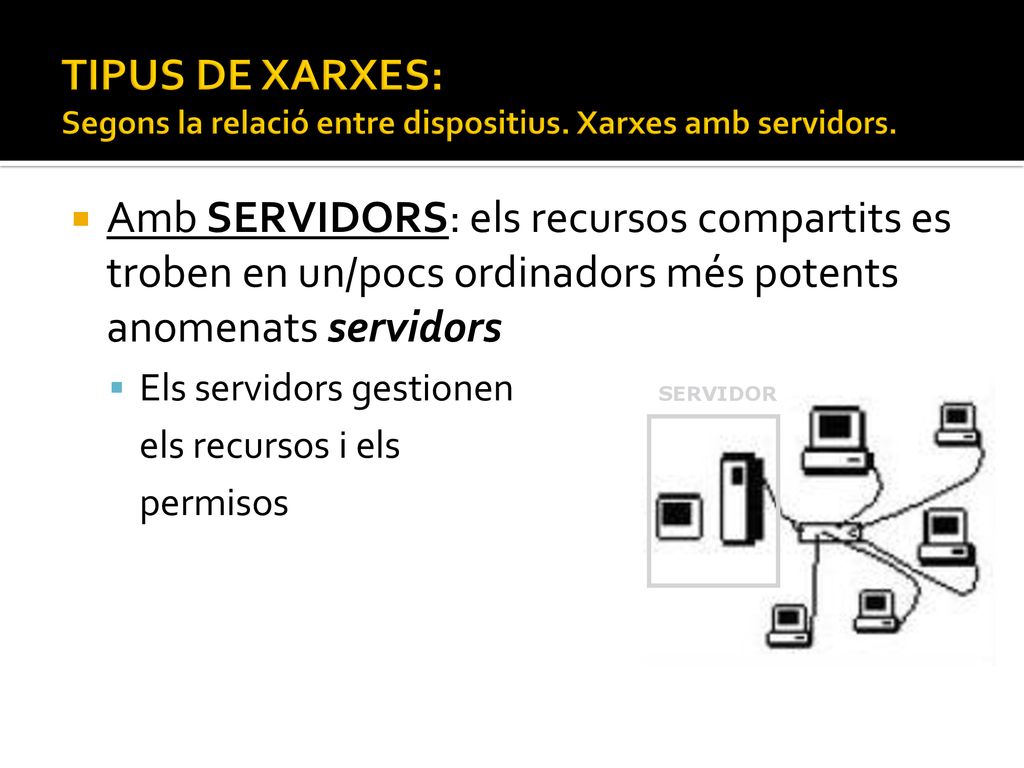

TIPUS DE XARXES: Segons la relació entre dispositius. Xarxes amb servidors. Amb SERVIDORS: els recursos compartits es troben en un/pocs ordinadors més potents anomenats servidors Els servidors gestionen els recursos i els permisos SERVIDOR

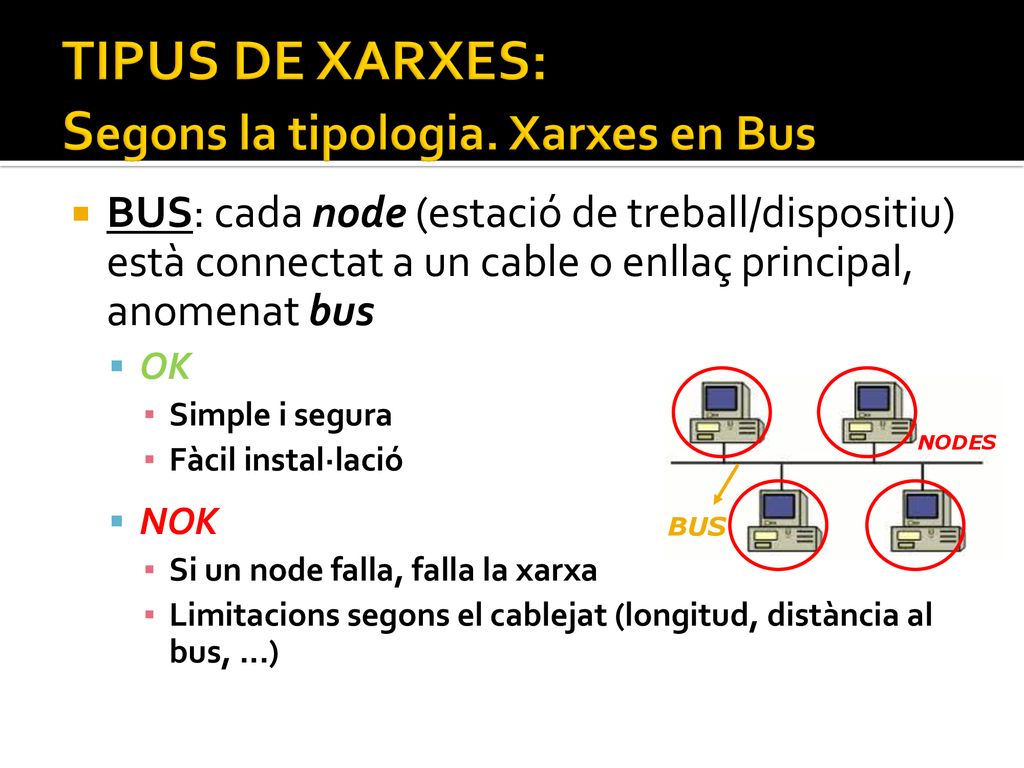

8 TIPUS DE XARXES: Segons la tipologia. Xarxes en Bus
BUS: cada node (estació de treball/dispositiu) està connectat a un cable o enllaç principal, anomenat bus OK Simple i segura Fàcil instal·lació NOK Si un node falla, falla la xarxa Limitacions segons el cablejat (longitud, distància al bus, ...) NODES BUS

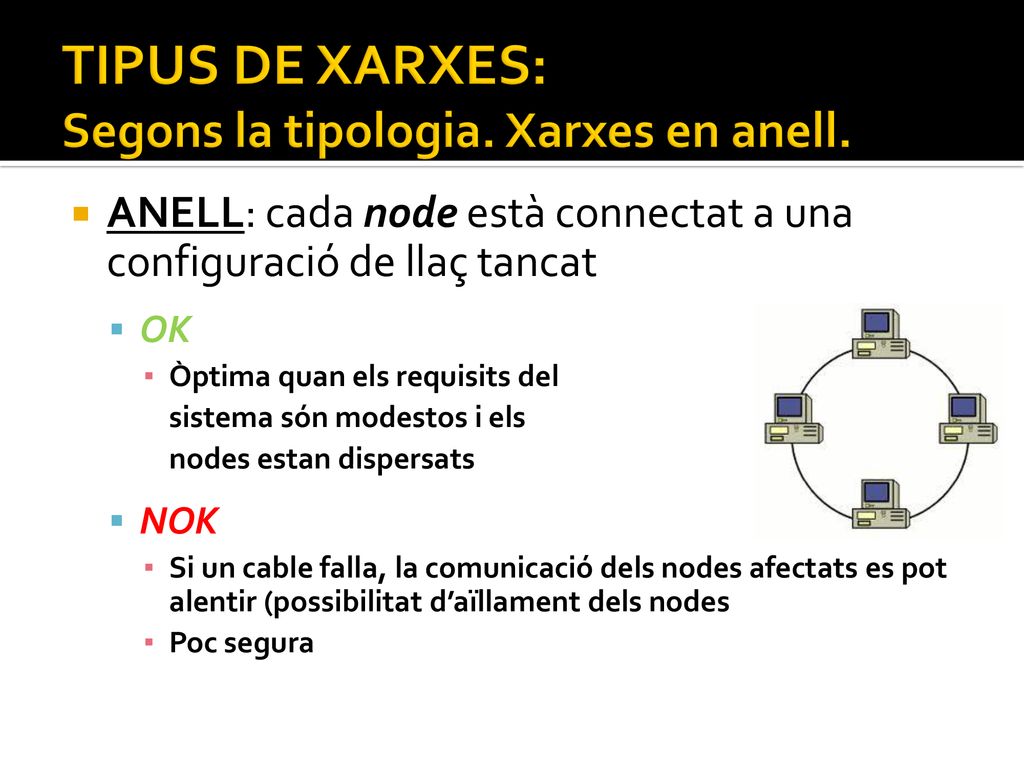

9 TIPUS DE XARXES: Segons la tipologia. Xarxes en anell.
ANELL: cada node està connectat a una configuració de llaç tancat OK Òptima quan els requisits del sistema són modestos i els nodes estan dispersats NOK Si un cable falla, la comunicació dels nodes afectats es pot alentir (possibilitat d’aïllament dels nodes Poc segura

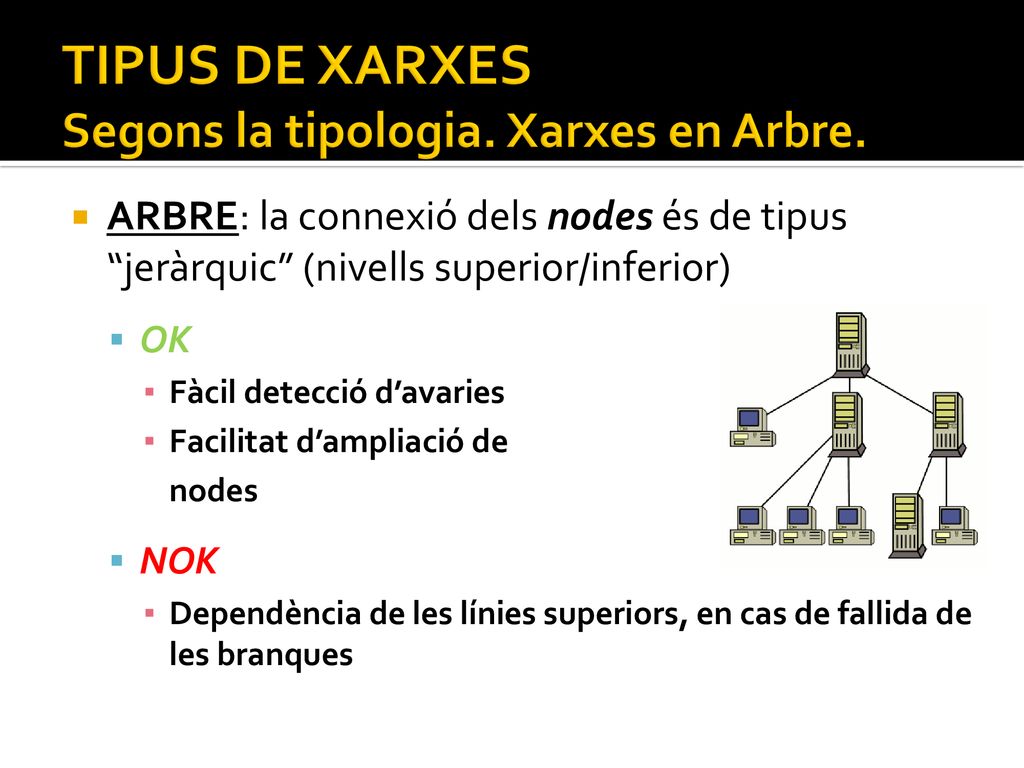

10 TIPUS DE XARXES Segons la tipologia. Xarxes en Arbre.
ARBRE: la connexió dels nodes és de tipus “jeràrquic” (nivells superior/inferior) OK Fàcil detecció d’avaries Facilitat d’ampliació de nodes NOK Dependència de les línies superiors, en cas de fallida de les branques

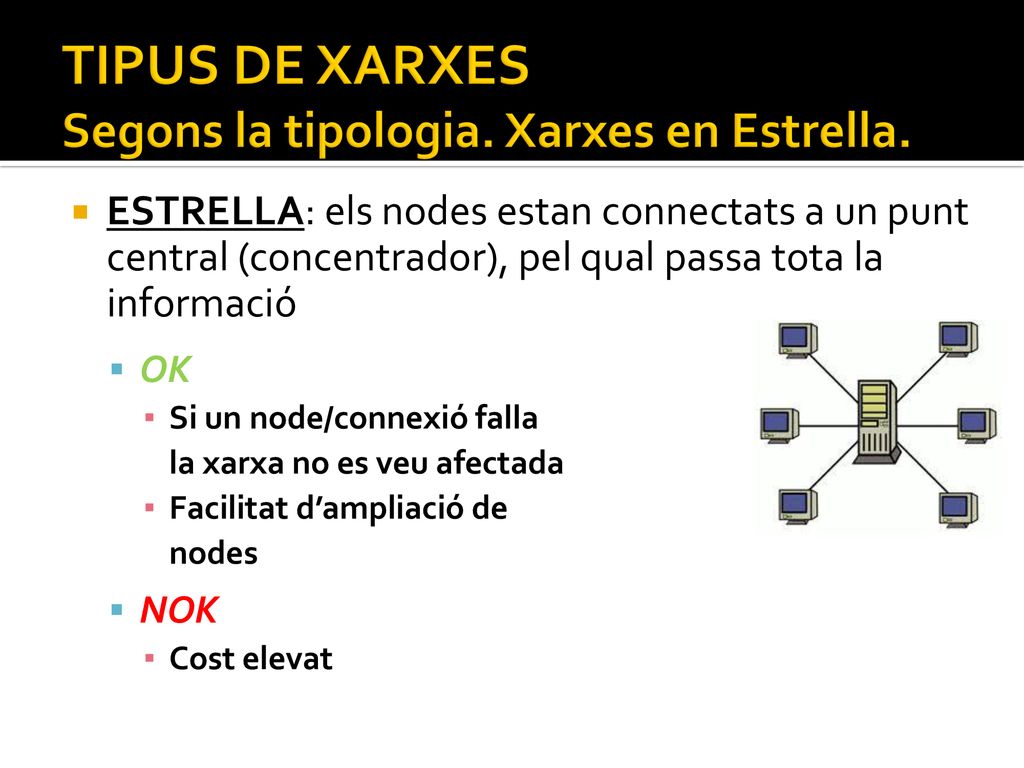

11 TIPUS DE XARXES Segons la tipologia. Xarxes en Estrella.
ESTRELLA: els nodes estan connectats a un punt central (concentrador), pel qual passa tota la informació OK Si un node/connexió falla la xarxa no es veu afectada Facilitat d’ampliació de nodes NOK Cost elevat

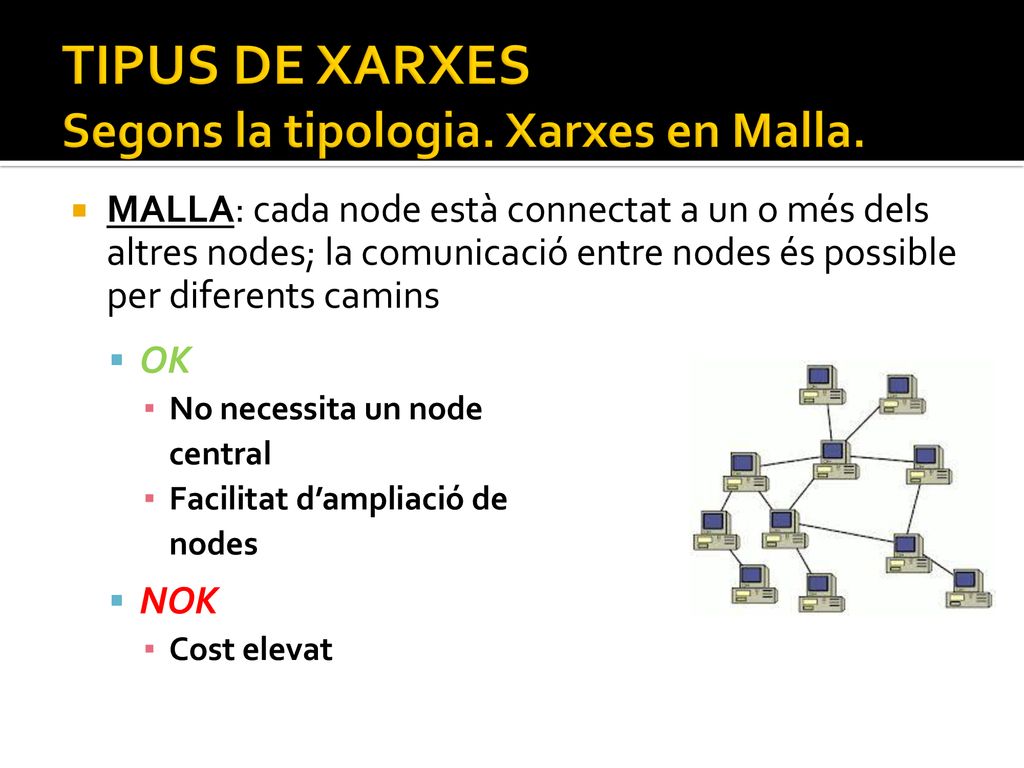

12 TIPUS DE XARXES Segons la tipologia. Xarxes en Malla.
MALLA: cada node està connectat a un o més dels altres nodes; la comunicació entre nodes és possible per diferents camins OK No necessita un node central Facilitat d’ampliació de nodes NOK Cost elevat
