1 Disseny Plaques de circuit imprès -

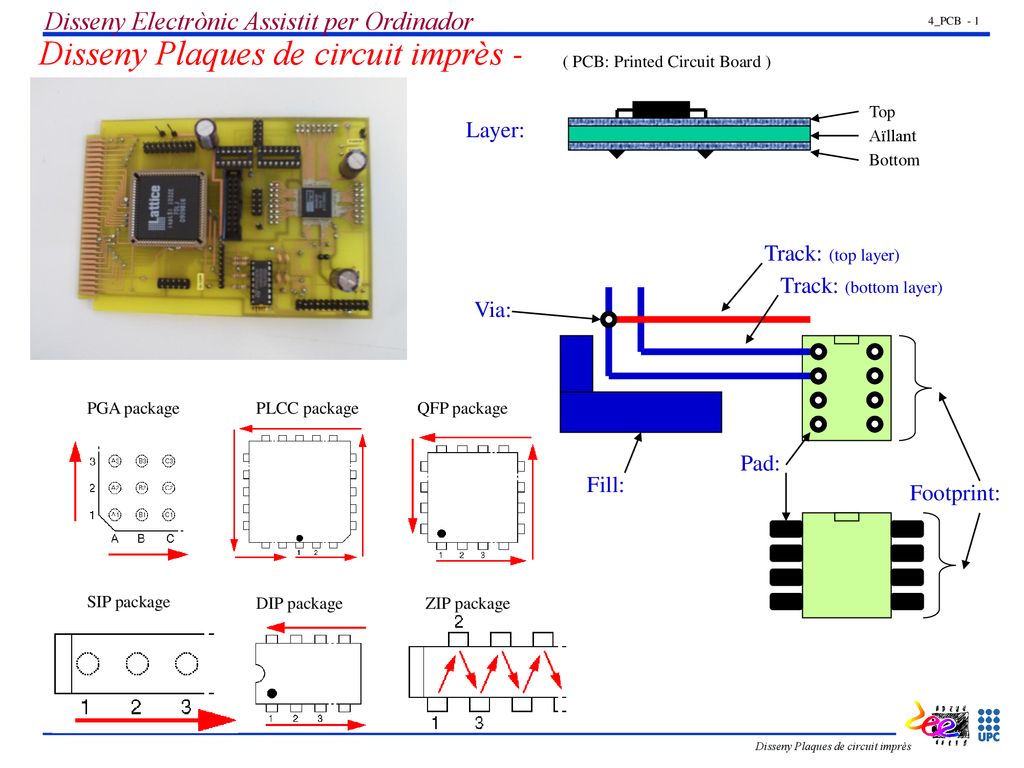

Disseny Electrònic Assistit per Ordinador 4_PCB - 1 Disseny Plaques de circuit imprès - ( PCB: Printed Circuit Board ) Top Layer: Aïllant Bottom Track: (top layer) Track: (bottom layer) Via: PGA package PLCC package QFP package Pad: Fill: Footprint: SIP package DIP package ZIP package Disseny Plaques de circuit imprès

2 Disseny Electrònic Assistit per Ordinador

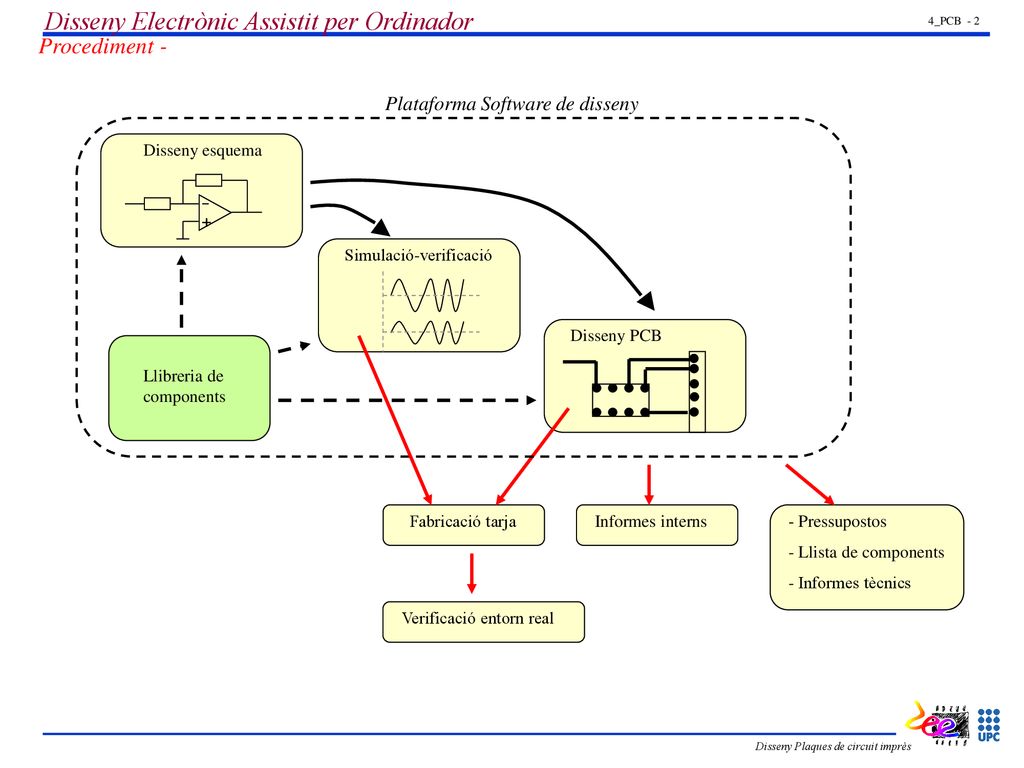

4_PCB - 2 Procediment - Plataforma Software de disseny Disseny esquema + Simulació-verificació Disseny PCB Llibreria de components Fabricació tarja Informes interns Pressupostos Llista de components Informes tècnics Verificació entorn real Disseny Plaques de circuit imprès

3 Disseny Electrònic Assistit per Ordinador

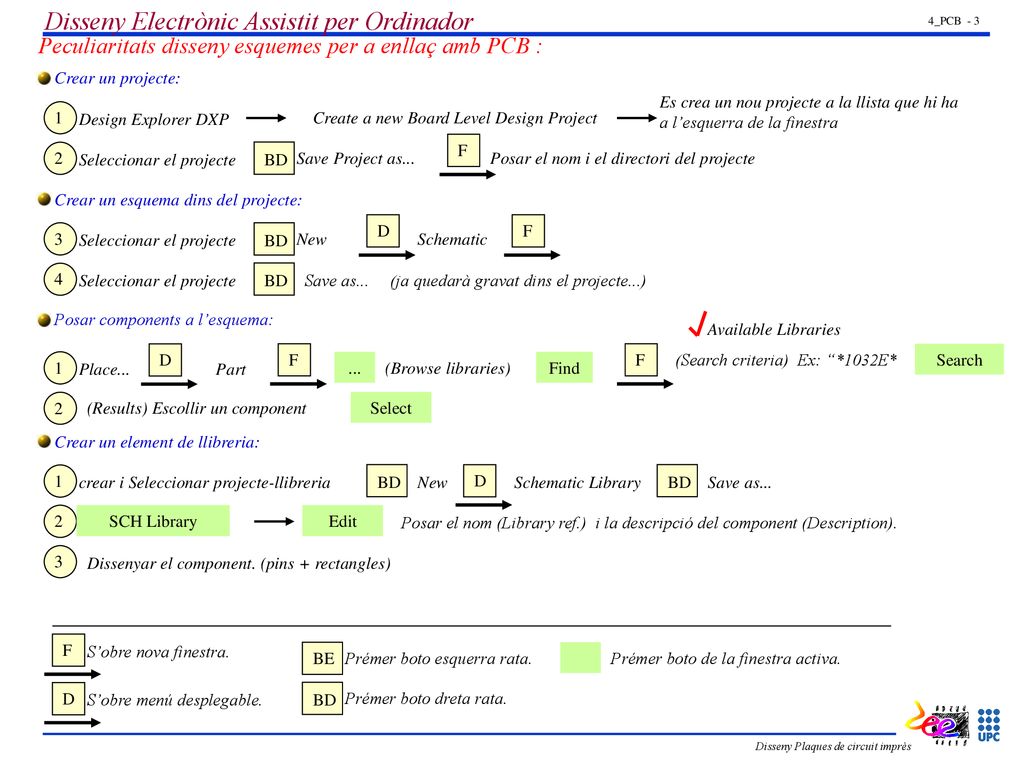

4_PCB - 3 Peculiaritats disseny esquemes per a enllaç amb PCB : Crear un projecte: Es crea un nou projecte a la llista que hi ha a l’esquerra de la finestra 1 Design Explorer DXP Create a new Board Level Design Project F 2 Seleccionar el projecte BD Save Project as... Posar el nom i el directori del projecte Crear un esquema dins del projecte: D F 3 Seleccionar el projecte BD New Schematic 4 Seleccionar el projecte BD Save as (ja quedarà gravat dins el projecte...) Posar components a l’esquema: Available Libraries D F F (Search criteria) Ex: “*1032E* Search 1 Place... Part ... (Browse libraries) Find 2 (Results) Escollir un component Select Crear un element de llibreria: 1 crear i Seleccionar projecte-llibreria BD New D Schematic Library BD Save as... 2 SCH Library Edit Posar el nom (Library ref.) i la descripció del component (Description). 3 Dissenyar el component. (pins + rectangles) F S’obre nova finestra. BE Prémer boto esquerra rata. Prémer boto de la finestra activa. D S’obre menú desplegable. BD Prémer boto dreta rata. Disseny Plaques de circuit imprès

4 Disseny Electrònic Assistit per Ordinador

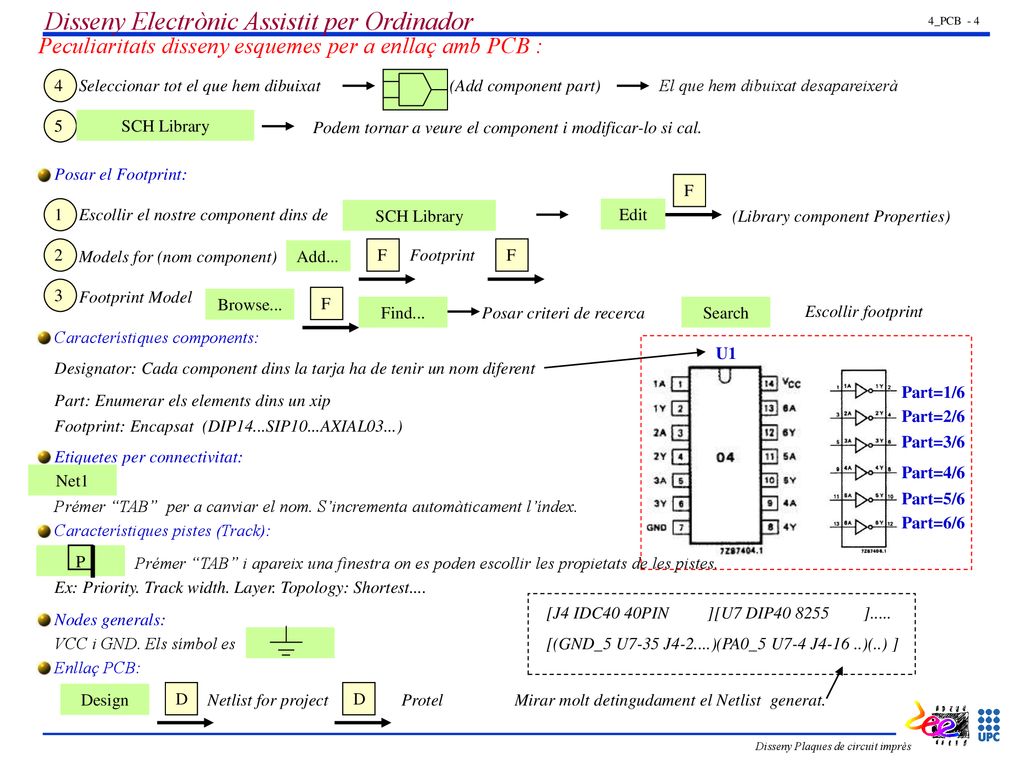

4_PCB - 4 Peculiaritats disseny esquemes per a enllaç amb PCB : 4 Seleccionar tot el que hem dibuixat (Add component part) El que hem dibuixat desapareixerà 5 SCH Library Podem tornar a veure el component i modificar-lo si cal. Posar el Footprint: F 1 Escollir el nostre component dins de SCH Library Edit (Library component Properties) 2 Models for (nom component) Add... F Footprint F 3 Footprint Model Browse... F Find... Posar criteri de recerca Search Escollir footprint Característiques components: U1 Designator: Cada component dins la tarja ha de tenir un nom diferent Part=1/6 Part: Enumerar els elements dins un xip Part=2/6 Footprint: Encapsat (DIP14...SIP10...AXIAL03...) Part=3/6 Etiquetes per connectivitat: Part=4/6 Net1 Part=5/6 Prémer “TAB” per a canviar el nom. S’incrementa automàticament l’índex. Part=6/6 Característiques pistes (Track): P Prémer “TAB” i apareix una finestra on es poden escollir les propietats de les pistes. Ex: Priority. Track width. Layer. Topology: Shortest.... Nodes generals: [J4 IDC40 40PIN ][U7 DIP ]..... [(GND_5 U7-35 J )(PA0_5 U7-4 J )(..) ] VCC i GND. Els símbol es Enllaç PCB: Design D Netlist for project D Protel Mirar molt detingudament el Netlist generat. Disseny Plaques de circuit imprès

5 Disseny Electrònic Assistit per Ordinador

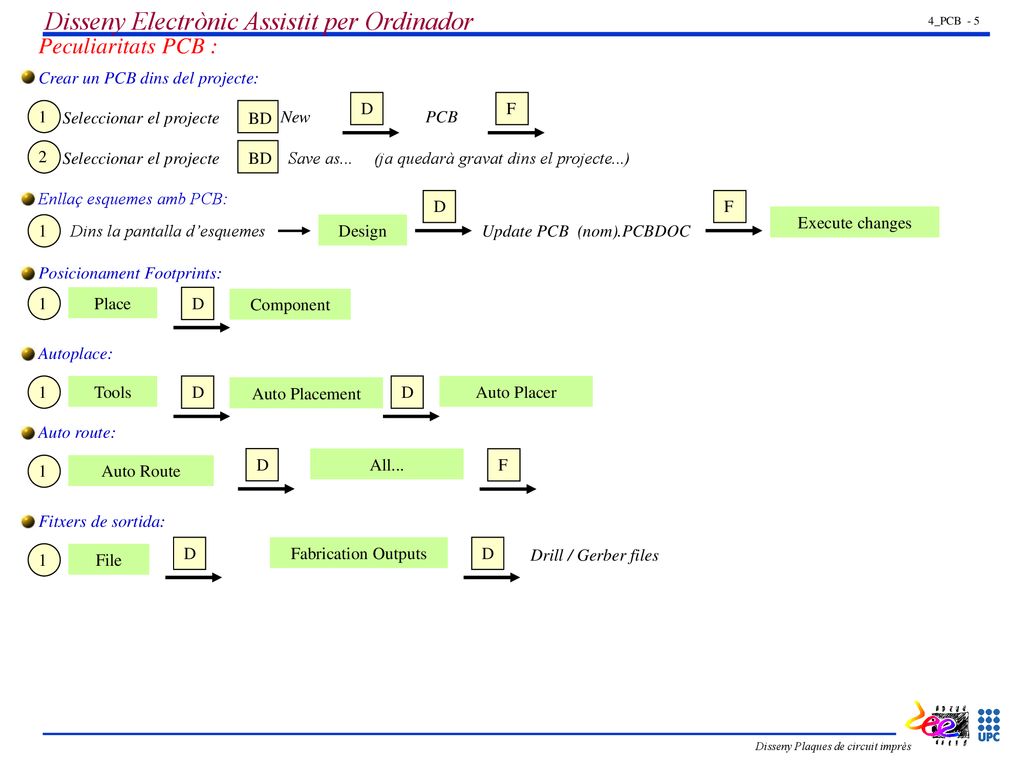

4_PCB - 5 Peculiaritats PCB : Crear un PCB dins del projecte: D F 1 Seleccionar el projecte BD New PCB 2 Seleccionar el projecte BD Save as (ja quedarà gravat dins el projecte...) Enllaç esquemes amb PCB: D F Execute changes 1 Dins la pantalla d’esquemes Design Update PCB (nom).PCBDOC Posicionament Footprints: 1 Place D Component Autoplace: 1 Tools D Auto Placement D Auto Placer Auto route: D All... 1 Auto Route F Fitxers de sortida: 1 File D Fabrication Outputs D Drill / Gerber files Disseny Plaques de circuit imprès
