1 Clave examen diagnóstico
Héctor Hugo Regil García E33: SIG

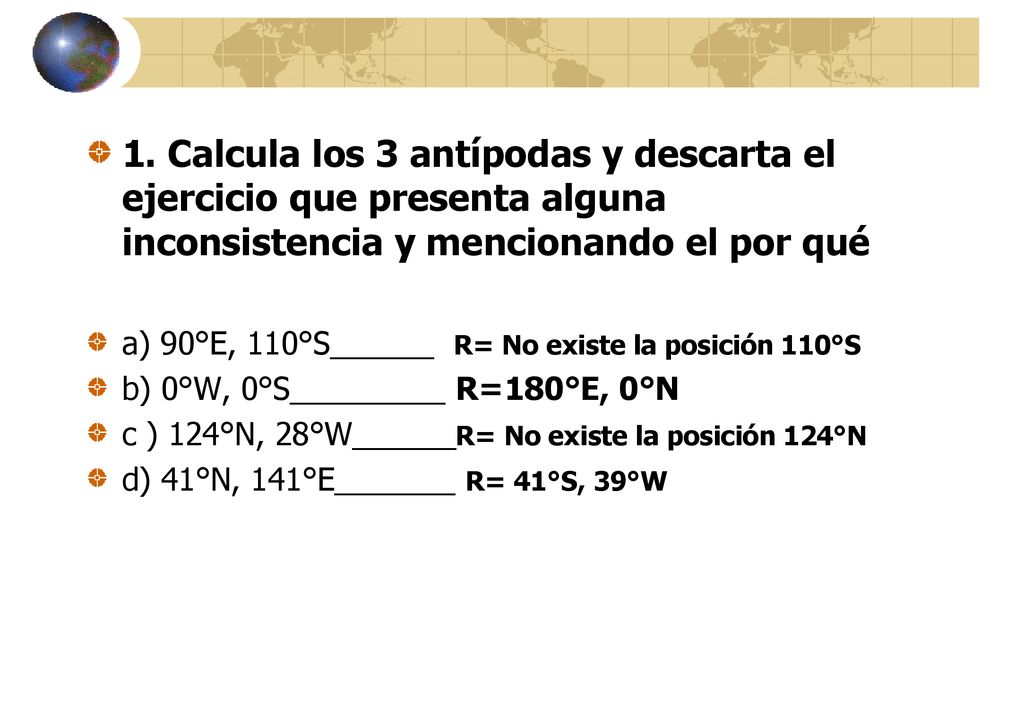

2 1. Calcula los 3 antípodas y descarta el ejercicio que presenta alguna inconsistencia y mencionando el por qué a) 90°E, 110°S______ R= No existe la posición 110°S b) 0°W, 0°S_________ R=180°E, 0°N c ) 124°N, 28°W______R= No existe la posición 124°N d) 41°N, 141°E_______ R= 41°S, 39°W

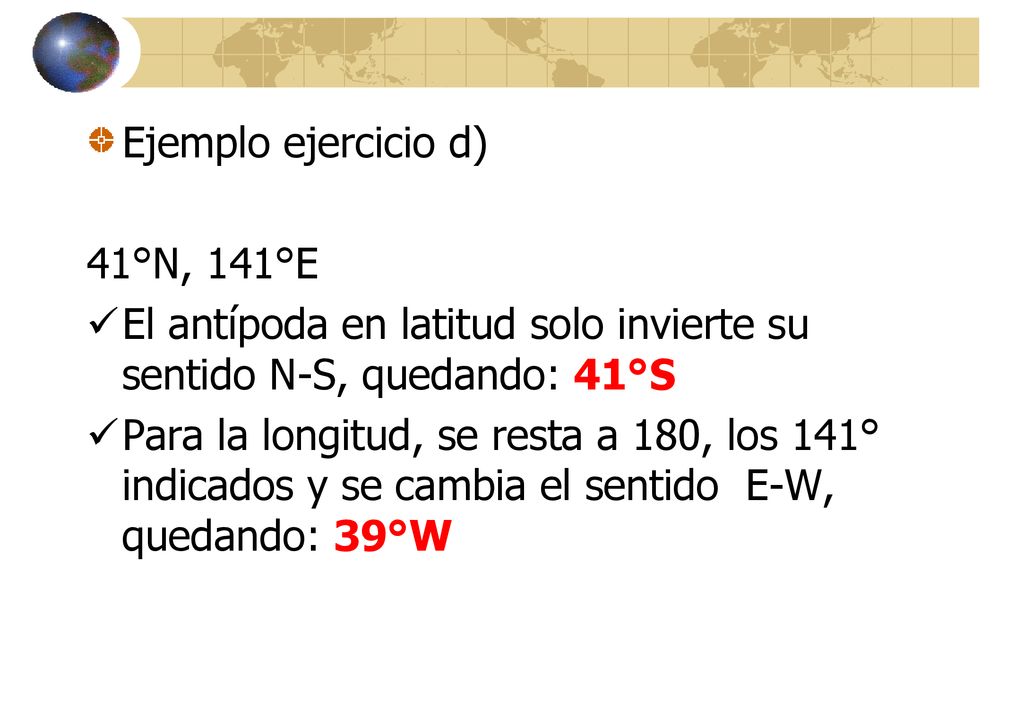

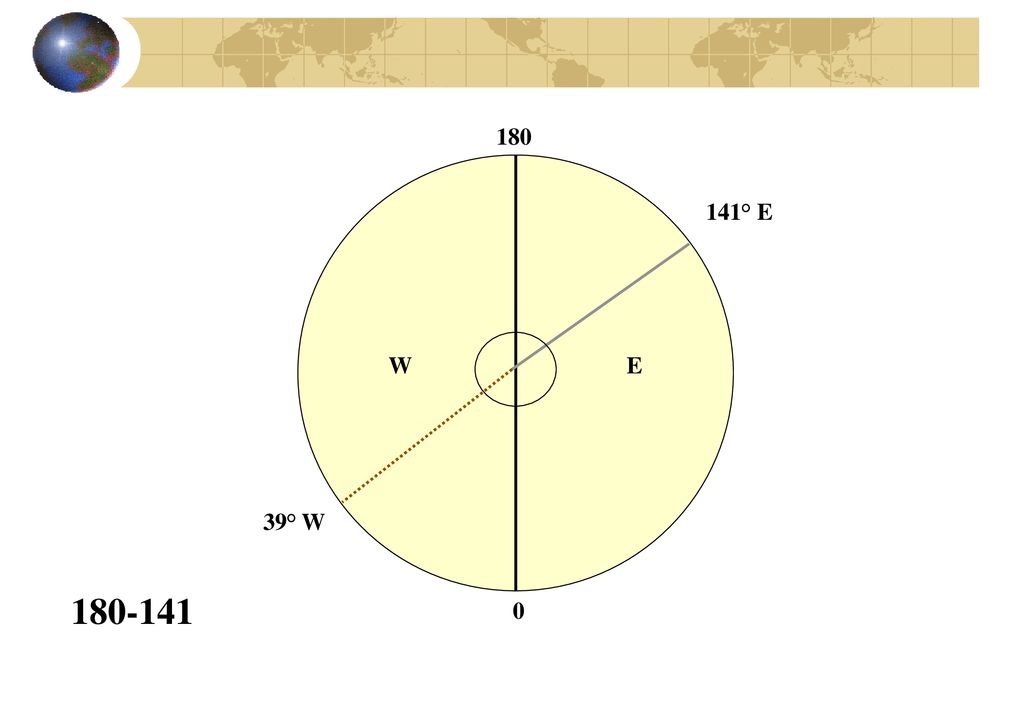

3 Ejemplo ejercicio d) 41°N, 141°E El antípoda en latitud solo invierte su sentido N-S, quedando: 41°S Para la longitud, se resta a 180, los 141° indicados y se cambia el sentido E-W, quedando: 39°W

4 180 141° E W E 39° W

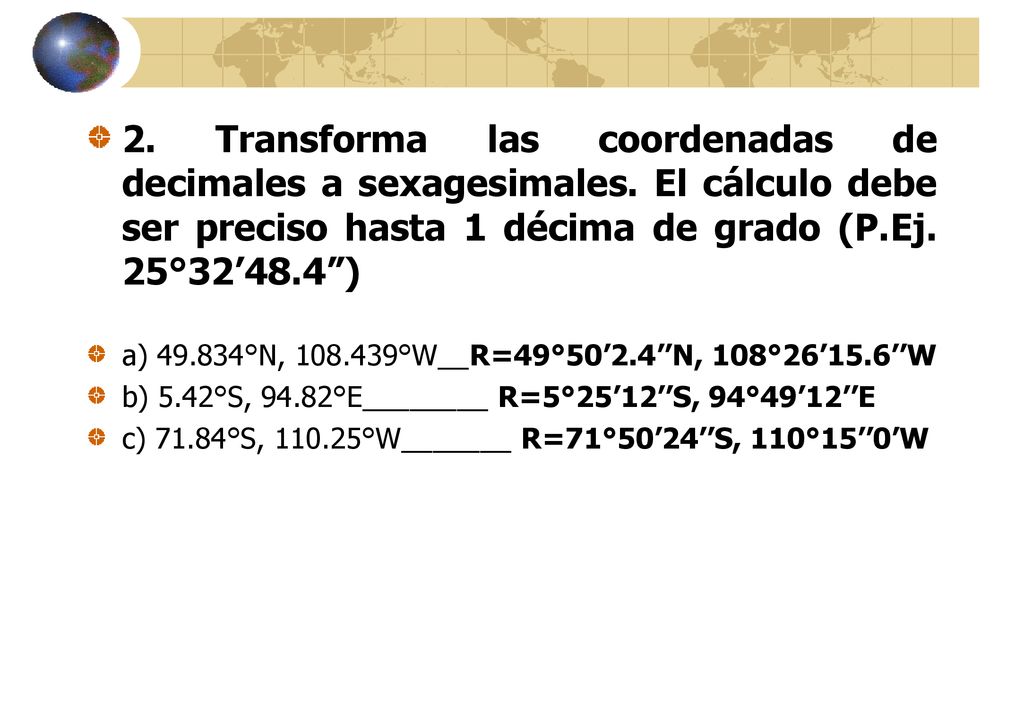

5 2. Transforma las coordenadas de decimales a sexagesimales
2. Transforma las coordenadas de decimales a sexagesimales. El cálculo debe ser preciso hasta 1 décima de grado (P.Ej. 25°32’48.4”) a) °N, °W__R=49°50’2.4’’N, 108°26’15.6’’W b) 5.42°S, 94.82°E________ R=5°25’12’’S, 94°49’12’’E c) 71.84°S, °W_______ R=71°50’24’’S, 110°15’’0’W

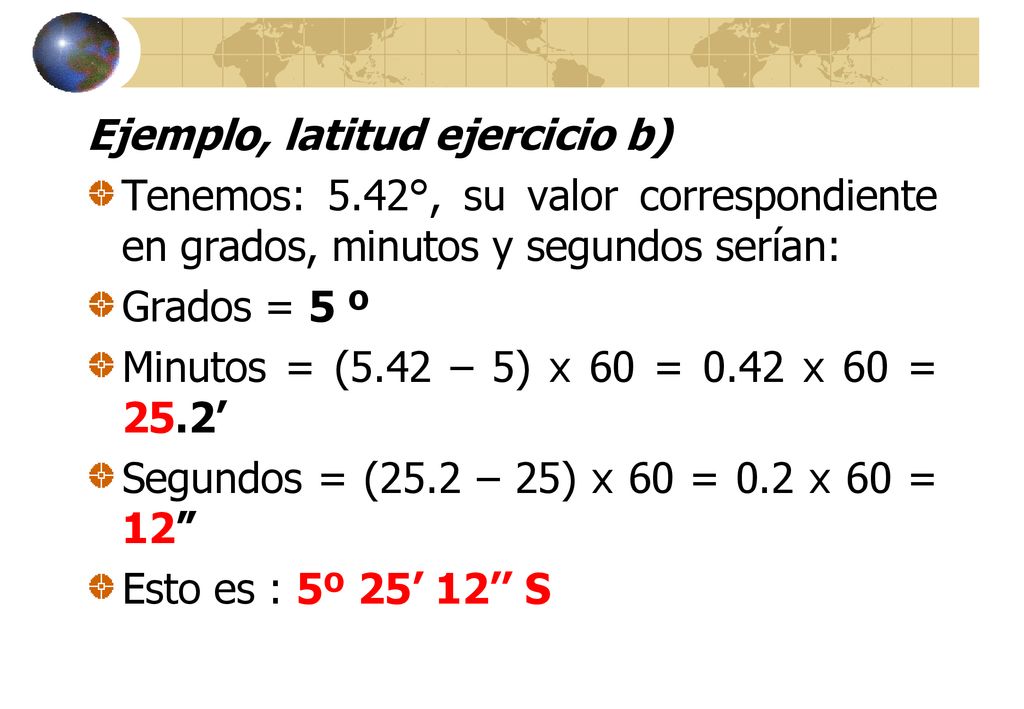

6 Ejemplo, latitud ejercicio b)
Tenemos: 5.42°, su valor correspondiente en grados, minutos y segundos serían: Grados = 5 º Minutos = (5.42 – 5) x 60 = 0.42 x 60 = 25.2’ Segundos = (25.2 – 25) x 60 = 0.2 x 60 = 12” Esto es : 5º 25’ 12’’ S

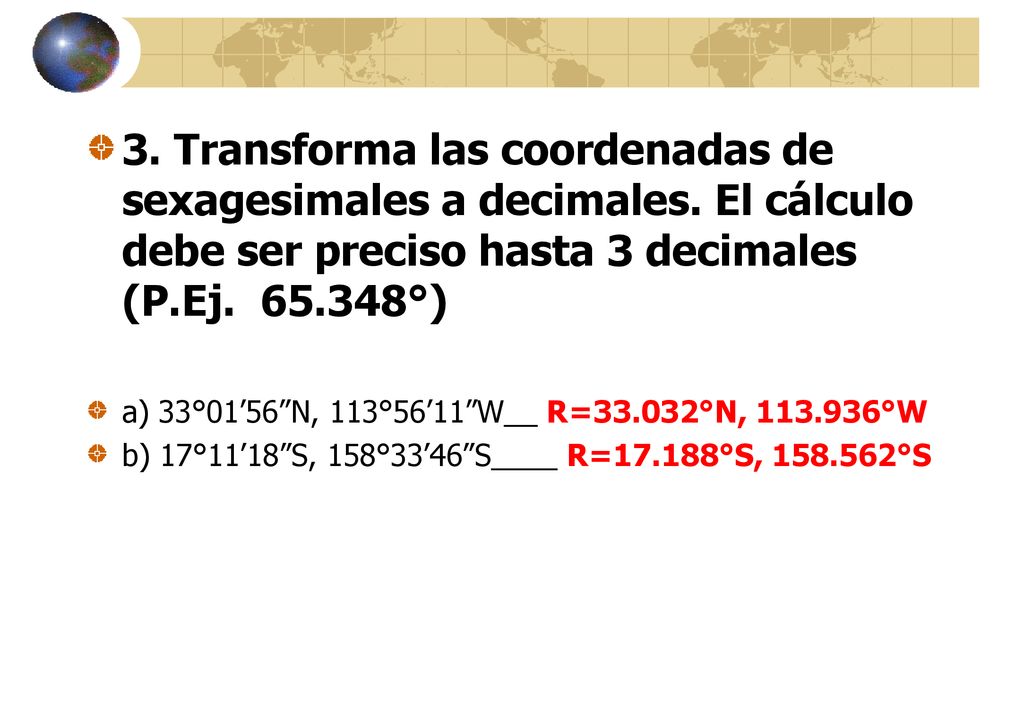

7 3. Transforma las coordenadas de sexagesimales a decimales
3. Transforma las coordenadas de sexagesimales a decimales. El cálculo debe ser preciso hasta 3 decimales (P.Ej °) a) 33°01’56”N, 113°56’11”W__ R=33.032°N, °W b) 17°11’18”S, 158°33’46”S____ R=17.188°S, °S

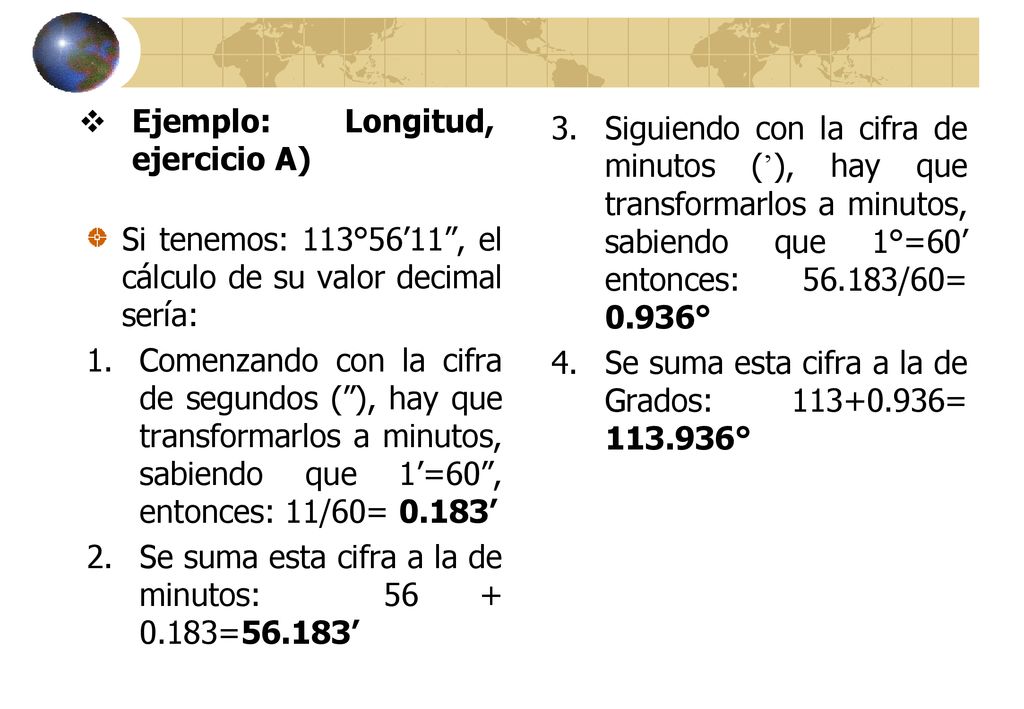

8 Ejemplo: Longitud, ejercicio A)
Siguiendo con la cifra de minutos (’), hay que transformarlos a minutos, sabiendo que 1°=60’ entonces: /60= 0.936° Se suma esta cifra a la de Grados: = ° Si tenemos: 113°56’11”, el cálculo de su valor decimal sería: Comenzando con la cifra de segundos (”), hay que transformarlos a minutos, sabiendo que 1’=60”, entonces: 11/60= 0.183’ Se suma esta cifra a la de minutos: =56.183’

9 4. Define las coordenadas UTM de los siguientes puntos: Iglesia del Barrio de San José y Escuela de Barrio del Monte (el sesgo de error deberá ser de menos de 100 metros por coordenada X, Y conforme a la posición real para que sea correcto) (3 aciertos): 1. 394,900E, 2’103,780N 2. 396,381E, 2’101,333N

10 5. Define la distancia entre los dos puntos ubicados (2 aciertos)
2864 metros 6. Define la escala a la que está el mapa (2 aciertos) 1:25,000

11 11.46 cm= X 1cm = 25, 000m X= cm X= 2864 m 4 cm= 1000 m 4cm = 10,0000m 1cm = 25, 000m Escala = 1:25, 000

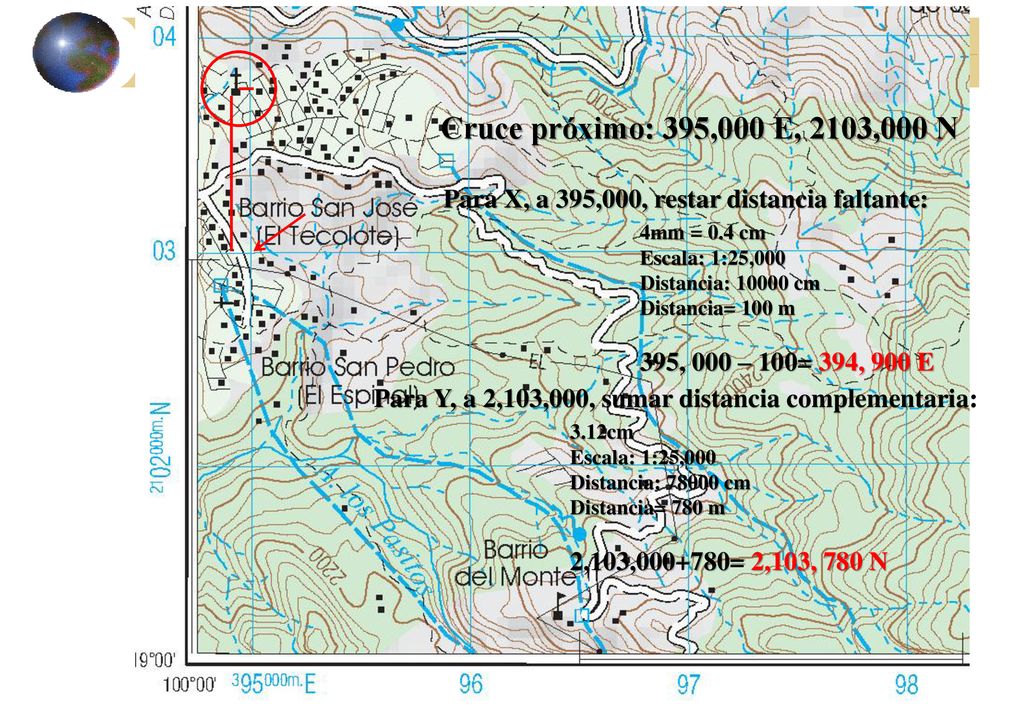

12 Cruce próximo: 395,000 E, 2103,000 N Para X, a 395,000, restar distancia faltante: 4mm = 0.4 cm Escala: 1:25,000 Distancia: cm Distancia= 100 m 395, 000 – 100= 394, 900 E Para Y, a 2,103,000, sumar distancia complementaria: 3.12cm Escala: 1:25,000 Distancia: cm Distancia= 780 m 2,103, = 2,103, 780 N

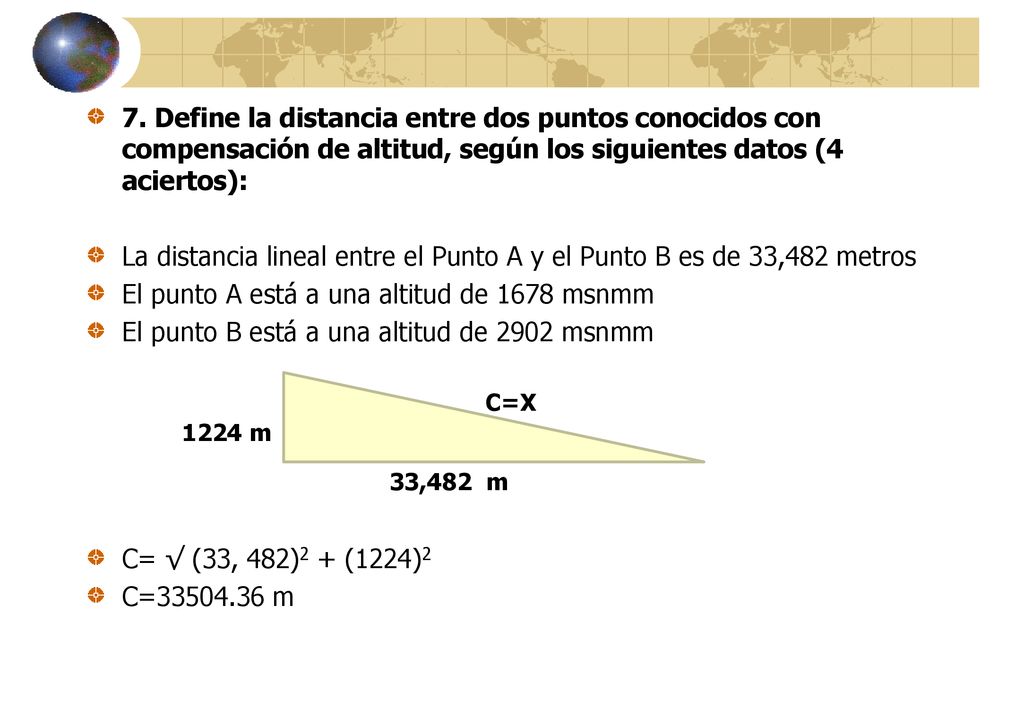

13 La distancia lineal entre el Punto A y el Punto B es de 33,482 metros
7. Define la distancia entre dos puntos conocidos con compensación de altitud, según los siguientes datos (4 aciertos): La distancia lineal entre el Punto A y el Punto B es de 33,482 metros El punto A está a una altitud de 1678 msnmm El punto B está a una altitud de 2902 msnmm C= √ (33, 482)2 + (1224)2 C= m C=X 33,482 m 1224 m
