Ethernet La tecnología LAN más popular

Presentación del tema: "Ethernet La tecnología LAN más popular"— Transcripción de la presentación:

1 Ethernet La tecnología LAN más popular

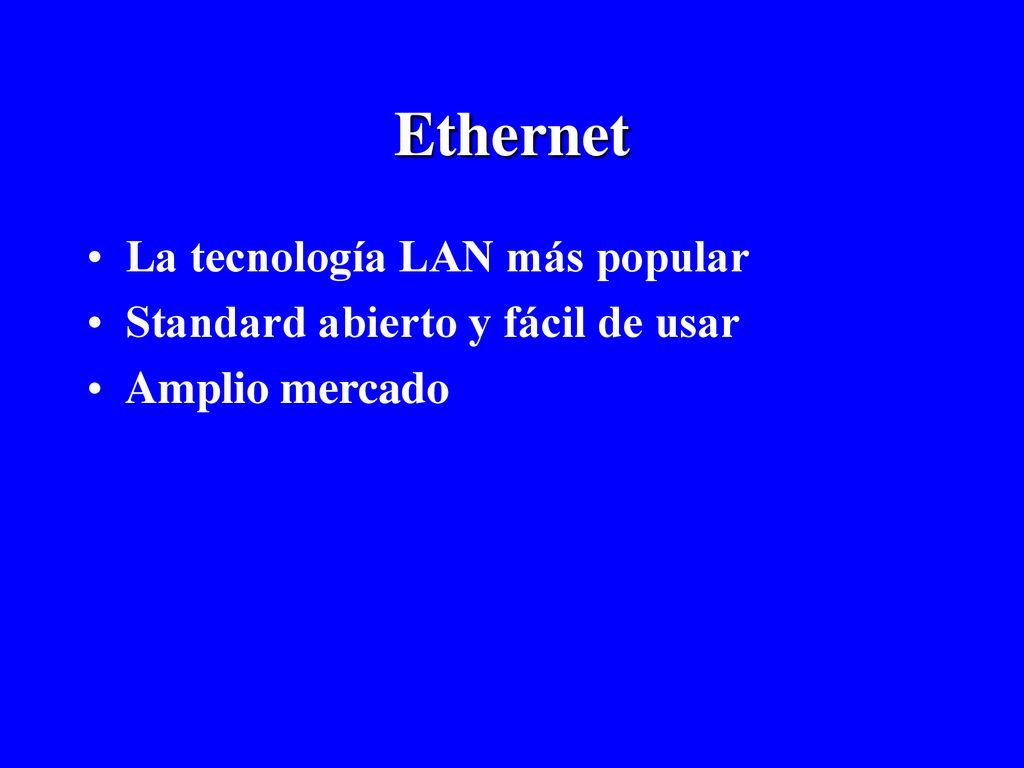

Standard abierto y fácil de usar Amplio mercado

2 Ethernet 1970: Xerox en PARC, Robert M. Metcalfe, David Boggs, Charles Thacker, Butler Lampson Ethernet experimental, 3Mbps 1979: Especificaciones formales por DIX (DEC-Intel-Xerox) a 10Mbps 1985: Se publica “IEEE CSMA/CD” Revisiones periódicas para incluir nuevas tecnologías

3

4 Operación Estaciones conectadas a un Medio Compartido
No hay Controladora Central Transmisión serial al medio, Manchester CSMA/CD Colisiones

5 Medio Compartido

6 BUS

7 OSI IEEE 802 Aplicación Presentación Sesión Transporte Red Enlace
Física Capas Superiores MAC LLC 802 Física Medio Medio

8 Subcapas de IEEE 802 Logical Link Control Medium Access Control 802.2
SAPs a la capa superior Ensamblar/desensamblar marcos (frames)‏ Direcciones y campos para detección de errores Medium Access Control 802.3, 802.4, 802.5, , Arbitrar el acceso al medio físico Varias MACs para una sola LLC

9 Transmisión en el BUS

10 Colisión

11 Importancia del 2tp ~ 2tp tp ~ tp Lmin(t) = 2tp

12 CSMA/CD Estación lista para transmitir Escuchar Esperar tiempo canal
aleatorio (BEB)‏ Ocupado Libre Transmitir escuchando Colisión Detener transmisión Fin de la transmisión

13 Variedades Ethernet 10 Mbps
Medium Access Control (MAC) Ethernet 10Base5 Coaxial grueso 10Base2 Coaxial delgado 10BaseT Par trenzado 10BaseF Fibra óptica 10Broad36 Coaxial

14 Conexión de 10-Mbps DTE (Puerto)‏ Medio Físico MAU Externo Conector
de 15 pins DTE (Puerto)‏ Medio Físico Medium Attachment Unit (MAU)‏ Medium Dependent Interface (MDI)‏ Attachment Unit Interface (AUI)‏ MAU Interno

15 Conexión 10Base5 DTE MAU MDI NIC Ethernet Cable coaxial grueso
(500 mts. max.)‏ MAU MDI Conectores AUI Hembra Macho Cable AUI (50 mts. max.)‏ NIC Ethernet DTE Terminador 50 Ohms

16 10Base5 Ventajas Distancia Inmunidad al ruido
Desventajas Inflexibilidad Detección de fallas Tolerancia a fallas

17 Cable Coaxial Menos sujeto a interferencia y crosstalk.
Baja atenuación Mayor ancho de banda 10Base5 usa RG-8 y RG-9 10Base2 usa RG-58 y RG-59

18 Conexión a 10Base2 DTE Cable coaxial delgado (185 mts. max.)‏
Conector BNC macho NIC Ethernet MAU Interno DTE Conector BNC T Terminador de 50 ohms macho Conector BNC hembra

19 10Base2 Ventajas Sencillo Barato Flexible Inmunidad al ruido
Desventajas Difícil de cambiar Detección de fallas Tolerancia a fallas

20 Ethernet 10BaseT DTE Hub de 5 puertos R NIC Ethernet MAU interno MAU
Conectores RJ pins MAU X X X X Conector AUI NIC Ethernet MAU interno DTE UTP 100 mts. max. BNC MDI

21 10BaseT Ventajas Detección de fallas Tolerancia a fallas Flexibilidad Cableado instalado Desventajas Distancia Inmunidad al ruido

22 UTP (Unshielded Twisted Pair)‏
STP (Shielded Twisted Pair)‏

23 Construcción de Conectores

24

25 Closet de Comunicaciones

26

27 Marco (Frame) Ehternet
7 1 6 6 2 4 Preamble S O F Destination Address Source Address Length/ Type Data FCS Prólogo Start Of Frame (Start Delimiter)‏ Dirección Destino F2:5C:76:8A:BD:55 Dirección Fuente F2:5C:76:8A:BD:55 Longitud de los datos en bytes o tipo de protocolo superior Paquete LLC o superior Frame Check Sequence (CRC)‏
